Как сделать зернодробилку в домашних условиях?

Дробилка для зерна своими руками

Зернодробилка, созданная своими руками, не будет уступать по своим возможностям и особенностям изделий, продаваемых на строительном рынке. Главным узлом считается сам электродвигатель, который обладает довольно высоким показателем мощности и скорости вращения. Именно по этой причине большой популярностью обладают модели, которые созданы из деталей стиральной машинки либо из болгарки. Такие самостоятельно созданные конструкции считаются незаменимыми в домашнем хозяйстве.

• Создание зернодробилки из болгарки
• Дробилка зерна из стиральной машины
• Измельчитель зерна из пылесоса
• Разновидности машинок для измельчения зерна
• Дробилки для домашнего использования
• Производительность зернодробилок

Создание зернодробилки из болгарки

Ручная пила с вращающимися дисками, считается незаменимой вещью для дома и для хозяйства в целом. Так, фермеры поняли, как можно в большей степени расширить функциональность такого электроинструмента. Из болгарки можно создать хорошую и качественную самодельную зернодробилку. Для производителя такой конструкции чертежи вовсе не понадобятся. Создавать стоит так.

Для начала мы берём прочный лист от фанеры. Это и будет основой во всей конструкции, к которой и будут крепиться остальные части. При этом можно использовать кусок ламината. В фанере нужно прорезать несколько отверстий, в одно из них стоит вставить корпус от пилы, а в другой приёмный бункер для зерна.

Корпус у болгарки должен крепиться с помощью специальной металлической скобы, а также дополнительных болтов. Вместо режущего диска, стоит создать нож из металла с дополнительной обоюдоострой заточкой. Такая дробилка хорошо подойдёт для зерна.

К нижней части фанерного листка стоит при помощи болтов прикрепить специальную сетку, которая будет соответствовать по размеру и диаметру. Такие сетки можно купить в специальном магазине уже готовые или же сделать самостоятельно. К примеру, применять кастрюлю с просверлёнными в дне отверстиями либо старый дуршлаг.

В виде бункера для использования зерна, можно применять пяти литровую пластиковую бутылку. Так, бюджетная зернодробилка, созданная самостоятельно, будет готова к использованию.

Дробилка зерна из стиральной машины

• В условиях дома дробилка для зерна может выйти качественно и из старой ненужной стиральной машинки. Это будет уже более качественная модель, чем предыдущий метод создания дробилки.
• В общем, стиральная машинка уже включает в себя функции траворезки и корморезки, для этого её стоит лишь чуть-чуть изменить.
• Стоит сказать, что за основу лучше всего брать стиральные машинки более старого производства. Чаще всего они представлены цилиндрической формой, а двигатели располагаются в нижней части.
• Чтобы дробилка зерна смогла нормально функционировать, стиралку стоит оснастить дополнительным двигателем. Его стоит установить в верхней части, непосредственно под верхней крышкой.

Установить такой мотор нужно на металлические уголки либо на пластины. Как и в первом способе, следует создать металлический нож с обоюдоострой заточкой, режущая кромка обязана немного не доходить до краёв стенки.

Второй нож стоит установить на базовый двигатель, который будет располагаться внизу. Для того чтобы дробилка для зерна, которая создана своими руками, работала с максимальным эффектом, режущие ножи обязаны совершать вращения в противоположенные стороны.

В верхней крышке стоит прорезать особое отверстие для засыпания в него зерна. Стоит создать небольшую воронку, чтобы функционирование прибора происходило с минимальной потерей и большим комфортом. В виде воронки стоит применять совершенно любую пластиковую ёмкость с широким горлом либо создать небольшой короб из жестяного покрытия.

Если учитывать, что верхний двигатель будет функционировать в агрессивной среде, то стоит дополнить его пылезащитным кожухом. Его можно создать самостоятельно из пустой банки из-под краски. Возле нижнего мотора, в боковой стенке происходит прорез отверстия для выхода из него измельчённого зерна.

Принцип функционирования такого прибора довольно лёгок и интуитивно понятен. По большему счёту, такое изделие напоминает нам большую кофемолку. За счёт такой большой режущей поверхности и разностороннего вращения ножей, корморезка эффективно измельчает разные типы зерновых культур.

Конкретные чертежи использовать в этом случае не имеет смысла, так как такая модель стиральной машинки, взятой за основу, может сильно отличаться. Главным будет понять общий процесс функционирования прибора. Нужно отметить, что именно такого типа зернодробилка, сделанная самостоятельно, чаще всего применяется в домашних условиях.

Измельчитель зерна из пылесоса

Самостоятельно можно создать дробилку для зерна, используя для этого детали из старого пылесоса. При этом сам пылесос нам не нужен, для этого стоит использовать лишь электродвигатель. В качестве основы, стоит взять листок прочной фанеры, с прорезанными в центре отверстиями. Через такие отверстия и будет проходить рабочий вал двигателя.

Для создания ножа стоит воспользоваться металлической пластиной, ширина которой должна доходить до 200 мм и общей толщиной около 1,5 миллиметра.

Лучше всего будет использовать дополнительный диск от овощерезки. Нож стоит закрепить на валу электродвигателя с помощью гаек.

В качестве рабочей камеры, стоит применять уже готовое и приобретённое в магазине металлическое сито, но лучше всего будет, если вы создадите его самостоятельно. Если вы собираетесь осуществлять измельчение не только зерна, но и овощей, то сетка обязана обладать функцией съёмки, с разным общим диаметром в ячейках. В покупных продуктах такая взаимозаменяемость не создаётся.

Для производства сита самостоятельно, вам стоит взять тонкий лист металла, который по длине будет равняться 700 мм. Такую заготовку стоит свернуть в кольцо, края скрепить болтами или же заклепать. Нижний край отгибаем наружу, общая ширина загнутой части не должна быть больше, чем 15 миллиметров. Загиб стоит делать в обязательном порядке для крепления сетки.

Под ситом стоит установить приёмный бункер, который нужно применять для готовой продукции. В этом случае можно использовать любую ёмкость, которая обладает нужным для вас объёмом. Это может быть как кастрюля, так и простое жестяное ведро. Для подачи зерна в камеру, можно создать специальный жестяной короб. Для общего контроля за подачей такого сырья, сам короб следует дополнить подвижной заслонкой.

Из описанной выше информации, можно заключить то, что дробилка из зерна, вне зависимости от материалов, должна работать лишь по одному методу. Чтобы создать наиболее качественную корморезку, стоит проявить немного энтузиазма. В качестве дополнительных деталей вам понадобятся:

• Электродвигатель. В домашних условиях можно взять моторчик с общей мощностью 1,5−2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже в том случае, когда у вас нет в доме старой и ненужной техники, которую можно было бы разобрать, купить такой двигатель можно на любом рынке либо в магазине утилизированных товаров. Применять более мощные моторы смысла нет, ведь в этом случае может развиться общий расход энергии, а также пропадёт экономическая выгода в использовании такого оборудования.
• Режущая плоскость. Создаётся из совершенно любого прочного металлического листа за несколько минут. При этом можно применять уже готовые диски от овощерезок либо блендеров.
• Сито. Диаметр в таких ячейках будет напрямую зависеть от тонкости помола. При этом можно купить готовое изделие либо самостоятельно создать конструкцию со взаимосвязанными сетками.

Даже в том случае если вы будете приобретать нужные детали, стоимость самодельной корморезки будет в несколько раз ниже, чем цена на любую модель. При всём этом общая производительность прибора будет несколько ни хуже.

Разновидности машинок для измельчения зерна

По принципу функционирования машины для процесса измельчения зерна могут делиться сразу на несколько типов. К ним относится:

• Молотковая машина — в такой конструкции элементы для измельчения должны монтироваться на ротор, который будет вращаться в самом приёмном бункере.
• Роторная дробилка — рабочие камеры в агрегатах такого типа создаются из прочного металла, что придаёт машинке наибольшую прочность и надёжность. Детали для процесса измельчения ударяют о стенки бункера, вместе с этим осуществляя дробление зерна. При всём этом дробящие детали будут продолжать бить о стенки до того времени, пока зерно полностью не превратиться в смесь из мельчайших компонентов.
• Дисковая машина — в такой конструкции существуют дробящие ножи, которые будут крепиться на валу посредством специализированных дисков.
• Вадьцевая дробилка — она может совершать как дробление, так и перетирку зерна. Главным элементом в такой конструкции станут рифлёные вальцы. Они станут качественно перерабатывать лишь мокрый материал. Сухое зерно стоит предварительно смочить в воде.

Дробилки для домашнего использования

Дробилки, которые применяются в домашнем хозяйстве, также можно разделить сразу на несколько групп по типу привода. По такому признаку можно различить такие машинки, как:

• Ручная дробилка — это наиболее простое устройство, для работы с которым стоит выделить больше времени и сил. Такой агрегат совершает измельчение материала в продукции более крупного помола, которая в скором будущем будет применяться для питания более взрослых особей крупного рогатого скота.
• Пневматическая дробилка — это машина, которая используется для переработки кукурузы, а также остальных мелких продуктов. Такой агрегат функционирует довольно быстро и осуществляет измельчение зерна на мелкие фракции, которые следует подмешивать в корм для небольших питомцев, а также для перепелов и других разновидностей более мелких домашних птиц.
• Электрический тип дробилки — такой прибор отличается наиболее высокой стадией производительности и простой конструкции. Он не включает в себя большую габаритность, а в большинстве случае приобретается как для домашнего хозяйства, так и для фермерских угодий.

Производительность зернодробилок

Процесс функционирования роторного измельчителя в передвижении режущего ножа. Он нужен для осуществления дробления масс, которые стоит подавать внутрь приёмного бункера.

Молотковый препарат может качественно измельчить зерно с помощью молотков, которые крепятся на крепкое основание.

Продукция, которая получается при помощи молотковой машины, будет считаться наиболее эффективной. Такого можно достичь с помощью высокой амплитуды движения молотков, которые способны измельчить даже отдельные от них крупицы зерна.

Совместно с этим, роторная дробилка может потреблять намного меньшее количество электроэнергии и обладает высоким коэффициентом производительности.

В случае когда в хозяйстве имеется большое число взрослых особей скота и видов птицы, то лучше всего будет купить роторную дробилку. Но в том случае, когда фермер разводит более небольшую птицу и большое число молодого скота для торговли, то оптимальным в этом случае станет выбор в пользу молоткового измельчения зерна.

Следует в обязательном порядке протестировать устройство, которое произведено самостоятельно. Стоит помнить, что двигатель болгарки требует осуществления регулярной смазки, в противном случае он быстро сломается по причине истирания главных элементов в приборе.

Готовый комбикорм на «раз-два»: лучшие идеи для сборки зернодробилки своими руками

На чтение: 5 минут Нет времени?

Дроблёное зерно востребовано у владельцев домашней птицы. Измельчить овёс или ячмень до нужного состояния помогает зернодробилка. Необязательно покупать дорогостоящий агрегат, когда можно изготовить столь полезное устройство своими руками. Предлагаем познакомиться с готовыми конструкциями и порядком их создания.

Читайте в статье

Изготавливаем зернодробилку своими руками из деталей сельхозтехники

Для изготовления зернодробилки своими руками, можно использовать различных детали и узлы сельхозтехники. Предлагаем познакомиться с конструкцией, основу которой составляет тормозной барабан. По отзывам некоторых пользователей, такое устройство способно отслужить много десятков лет, эффективно справляясь с поставленной задачей.

Что нужно для работы: основные позиции

Для выполнения сборочно-сварочных работ следует иметь в наличии:

1. Барабан. При отсутствии тормозного, можно воспользоваться бортовым.
2. Двигатель.
3. Кнопку пуска.
4. Отрезки труб различного диаметра.
5. Металлопрокат для изготовления рамы или уже готовая станина.
6. Металлический лист толщиной 3 мм.
7. Ёмкость, которая будет использоваться в качестве бункера для загрузки зерна. Можно воспользоваться старым газовым баллоном.
8. Металлические пластины для изготовления лопастей шириной 4 см длиной 34 см.
9. Крепёжные элементы.

Тормозной барабан можно приобрести по приемлемой цене

Специальный инструмент необязателен

Схема устройства

Конструктивное исполнение устройства может существенно отличаться. Двигатель может монтироваться вертикально и горизонтально. Выбор схемы следует выполнять с учётом имеющихся элементов.

Корпус изготавливается из тормозного барабана

Подготовка сборных элементов

Перед началом сборки следует подготовить основные элементы. Для этого:

Внимание! Из листового металла надо сделать диск, диаметр которого равен диаметру барабана. Размер просверливаемых отверстий будет влиять на степень помола.

Сборка конструкции

Сборку конструкции выполняем в следующей последовательности:

Предлагаем посмотреть следующие видео, позволяющие более подробно познакомиться с конструктивными особенностями зернодробилок, изготовленных своими руками из сельхозтехники:

Есть болгарка – будет зернодробилка своими руками

Если объёмы заготавливаемого зерна сравнительно небольшие, необходимость в изготовлении высокопроизводительной зернодробилки отсутствует. В такой ситуации можно стать обладателем сравнительно небольшого агрегата, основу которого составляет обычная болгарка.

Болгарка поможет перемолоть небольшой объём

Материалы, необходимые для сборки зернодробилки своими руками

Приступая к процессу изготовления, стоит позаботиться о наличии:

• болгарки;
• старой кастрюльки;
• металлической пластины для изготовления ножа;
• крепёжной пластины.

Зернодробилку можно изготовить из подручных средств

Схема устройства

Конструктивное исполнение устройства напрямую зависит от имеющихся деталей. При необходимости всегда можно внести некоторые изменения, если чего-то не окажется в наличии.

Возможный вариант зернодробилки из болгарки своими руками

Инструкция по изготовлению зернодробилки из болгарки

Работы выполняются в следующей последовательности:

Более детально процесс изготовления зернодробилки из болгарки с несколько другим конструктивным исполнением можно увидеть на следующем видео:

Мастер-класс по изготовлению зернодробилки из стиральной машины

Если вы приобрели новую стиральную машину-автомат, не спешите выбрасывать устройство старого типа. Из неё обязательно получится качественная и производительная зернодробилка. Надо лишь разработать детальный чертёж и приобрести некоторые элементы.

Стиральная машина – хорошая основа для дробилки зерна

Что нужно для работы: готовим самое необходимое

Перечень материалов и инструмента будет зависеть от выбранной схемы. Чаще всего используется только двигатель от стиральной машины. Однако при желании можно задействовать и бак. Также понадобится:

• металлопрокат: пластины, отрезки труб;
• крепёж;
• герметик.

Схема устройства

По своему конструктивному исполнению и принципу действия зернодробилка аналогична кофемолке. В процессе изготовления основное внимание должно быть уделено ножам и бункеру для приёма готового продукта.

Чертёж зернодробилки, предполагающей использование бака

Подготовка сборных элементов

Работу начинаем с подготовки зернового бункера. Увеличиваем диаметр сливного отверстия до 12 – 15 см, чтобы обеспечить достаточную производительность устройства. Из отрезков труб изготавливаем патрубки нужного размера и конфигурации для отвода измельчённого зерна.

Из прочной стали вырезаем три ножа. Это должны быть пластины длиной 20 см и толщиной 1,5 – 2 мм. Чтобы устройство прослужило подольше, для изготовления данных элементов можно использовать ручную пилу. По середине подготовленных пластин просверливаем крепёжное отверстие. Затачиваем параллельные стороны.

Изготавливаем фильтрационную решётку, которая не позволит цельному зерну покинуть ёмкость. Её диаметр должен быть чуть больше диаметра изготовленного патрубка. Отверстия в фильтрационной решётке должны обеспечивать беспрепятственное прохождение измельчённого зерна.

Внимание! Диаметр отверстий фильтрационной решётки должен составлять 3 – 4 мм.

Готовим ёмкость для измельчённого зерна, либо продумываем способ, с помощью которого можно будет закрепить мешок на выходном патрубке. Чтобы исключить образование излишней пыли в процессе работы устройства, приёмный бункер должен герметично прилегать к выходному патрубку.

Ведро – не лучший вариант для приёмного бункера

Сборка конструкции

Сборку осуществляем следующим образом:

1. В расширенное отверстие бака монтируем отводящий патрубок, обеспечивая достаточную герметичность соединения.
2. Устанавливаем ножи на вал двигателя. Для исключения перехлёста лопастей в процессе работы, после каждой пластины обязательно закручиваем зажимную гайку.
3. Перед отводящим патрубком крепим фильтрационную решётку. Она должна располагаться под углом 15 – 200 к горизонтали. Учитывая, что дно бака стиральной машинки выполняется наклонным для обеспечения полного стока воды, между основанием и установленной пластиной должен получится прямой угол. Для крепления пластины используем болты.
4. Промазываем место соединения герметиком, чтобы исключить наличие зазоров и щелей, через которые цельное зерно могло бы смешаться с измельчённым;
5. Запускаем устройство. Проверяем его работоспособность.

Если нет цельной стиральной машины, но остался рабочий двигатель, им также можно воспользоваться при изготовлении зернодробилки своими руками. Как изготовить столь полезной приспособление в данном случае, вы узнаете из следующего видео:

Самодельная зернодробилка своими руками: чертежи, размеры

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

• Электродвигатель мощностью около 1 кВт.
• Листовой металл толщиной 3 мм.
• Калёная сталь для ножа.
• Болты, гайки, шайбы, гроверы — М8.
• Металлическая бочка или ёмкость подходящих размеров.

• Болгарка с отрезным кругом.
• Электродрель.
• Шлифовальный станок.
• Сварочный аппарат.
• Слесарный инструмент.

Самодельная зернодробилка: схема.

Зернодробилка состоит из таких узлов:

1. Задвижка для регулирования подачи зерна в рабочую камеру.
2. Бункер для зерна.
3. Кнопка включения-выключения электродвигателя.
4. Электродвигатель.
5. Втулка.
6. Ось.
7. Шайба.
8. Гайка.
9. Винт.
10. Основание.
11. Корпус рабочей камеры.
12. Ёмкость для измельчённого зерна.
13. Болт.
14. Гайка.
15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

1. Основание.
2. Корпус рабочей камеры.
3. Винт.
4. Решето.

Изготовление самодельной зернодробилки.

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки.

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Как сделать дробилку для зерна своими руками

Каждому владельцу мелкого либо среднего по размерам фермерского хозяйства необходимо постоянно о нем заботиться. С целью увеличения эффективности подобной деятельности стоит регулярно внедрять средства механизации. Так, многими делается дробилка для зерна своими руками, позволяющая гранулировать его с целью получения кормов для животных, которые есть в хозяйстве. Подобная техника проводит измельчение зерен, чтобы пищеварительная система живности могла их переварить. Это делает его питательным, а также более полезным.

Принцип работы

Основной смысл подобных агрегатов в том, чтобы за счет механических воздействий оборудования на исходный продукт получить готовый полуфабрикат требуемой фракции. Основными инструментами в самодельной дробилке для зерна считается молоток либо ножи, осуществляющие измельчение. Они внутри рабочей емкости быстро вращаются, воздействуя на засыпанное сырье. Подобный агрегат похож на галтовочную установку, которая часто используется в машиностроении. Функционируют зернодробилки на ручной либо электротяге.

Применение небольших агрегатов на приусадебных участках позволяет существенно повысить эффективность работы, а также снизить трудозатраты. Использование более серьезных моделей осуществляется на крупных фермах, а также агрохолдингах. К тому же такие устройства для дачного использования можно изготовить самостоятельно при наличии необходимого инструмента, а также умения обращаться со сварочным аппаратом.

Типы конструкции

Всего существует несколько разновидностей зернодробилок, которые стоит рассмотреть подробнее.

Роторные дробилки

Для подобных вариантов дробилок характерен большой вес, крупные габариты, а также наличие мощной силовой установки. Их применяют с целью измельчения различных культур, а также травы либо корнеплодов. Устройства справляются с ними без труда. Главным рабочим органом агрегата считается ротор, на котором установлены ножи. Размер фракции готового сырья определяется скоростью, с которой вращается ротор. Делать такой измельчитель зерна своими руками либо покупать его в готовом варианте обойдется существенно дороже, нежели молотковый вариант. К тому же из-за больших габаритов, а также веса, подобных агрегат проблематично использовать в небольших хозяйствах.

Молотковые дробилки

Такой вид представляет собой более сложное в плане конструкции устройство. Однако это становится причиной сложности его использования. Так, после запуска двигателя, начинается вращение барабана. При этом молотки, которые установлены внутри, также начинают движение и бьют по нему. В результате засыпаемое зерно попадает под такие удары и раскалывается на небольшие части. После этого оно опускается на сито, через которое просеивается мелкая фракция, а более крупная продолжает оставаться внутри и измельчаться.

Как сделать дробилку

Подобный агрегат является средним по сложности в плане сборки, а его наличие в фермерском хозяйстве – это необходимость. Для самостоятельного изготовления зернодробилки не нужно готовить большое количество инструментов. Основное оборудование, которое используется в таких устройствах, предварительно проходит процедуру балансировку. Осуществить это можно как самостоятельно, так и пригласив для этого специалистов со стороны. При проведении балансировки выполняются такие работы:

1. Изучение состояния оборудования на наличие вибрации.
2. Выявление причин, которые приводят к появлению вибрации, а после их устранение.
3. Проводится непосредственная балансировка валов.

Необходимость проведения такой процедуры заключается в том, что наличие даже незначительных вибраций может привести к тому, что рабочие элементы (ножи или молотки) будут задевать стенки рабочей емкости. В результате это приведет к стремительному их износу и поломке всего устройства. Стоит подробно разобрать, как сделать дробилку из различных бытовых приборов.

Из болгарки

Нередко в домашнем хозяйстве используется обычная шлифовальная машинка, в простонародье – болгарка. Умельцы придумали, каким образом из неё можно сделать зернодробилку. Для этого потребуется только небольшие доработки. В результате получается самодельное устройство, не требующее существенных затрат.

Так, требуется лист фанеры, который послужит основой для будущей конструкции. Дальне на него будут установлены главные элементы устройства. В этом листе требуется сделать 2 отверстия, на которые смонтировать приемный бункер, а также корпус пилы.

Дальше с помощью болтов, а также скоб крепится сама болгарка. В виде дробилки используют металлический диск, имеющий круговую заточку. Снизу монтируется сетка, имеющая требуемый размер ячеек. В качестве бункера для зерна можно использовать пластиковую бутылку, имеющую емкость 5 л. После этого можно начинать использовать готовый агрегат.

Из стиральной машины

Более крупный вариант зернодробилки можно делать, используя для этого старую стиралку. Её функционирование будет очень похожим на работу кофемольной машины. Это обусловлено тем, что засыпаемое в такой агрегат зерно будет дробиться посредством заточенных ножей, крутящихся внутри барабана. Для изготовления такой дробилки первую силовую установку нужно смонтировать на дно устройства. Туда же устанавливается сетка, а также создается окно, посредством которого будет выходить измельченная фракция. Второй двигатель стоит смонтировать рядом с отверстием, которое находится возле основания. Валы от моторов направляются в разные стороны относительно друг друга.

С целью защиты силовой установки от пыли, вокруг нее создается специальный защитный кожух.

Габариты бункера, куда будет происходить засыпание зерна, определяются производительностью, которую будет иметь готовый агрегат. Рекомендуется дополнительно оборудовать его щитовым затвором. К тому же под смонтированный агрегат устанавливается емкость, куда будет поступать перемолотое зерно. С целью увеличения комфорта работы с такой зернодробилкой рекомендуется установить на выходной люк специальный рукав. С его помощью будет предотвращаться разбрасывание по сторонам измельченной продукции.

Из пылесоса

Еще один вариант создания зернодробилки заключается в использовании силовой установки, взятой из обычного бытового пылесоса. В этом случае последовательность действий будет следующей:

1. Сначала для создания основания берется лист ламината либо фанеры.
2. После этого по центру делается отверстие, куда монтируется мотор от пылесоса.
3. Теперь делаются измельчительные ножи. Для их изготовления используется стальная пластина, имеющая толщину в 20 см, а толщину порядка 2 мм.
4. Дальше приготовленные ножи устанавливаются на валу силовой установки.
5. Проводится монтаж рабочей камеры.

Подобная дробилка для зерна, кроме экономической выгоды, еще легко устанавливается и имеет простую конструкцию. Благодаря этому она легко ремонтируется.

Зернодробилки – это необходимое механическое устройство, позволяющее получить мелкую фракцию различных круп. Она необходима не только в крупных агрохолдингах, но и в мелких фермерских хозяйствах. К тому же сделать её можно самостоятельно из различных бытовых приборов, используя инструкции, которые можно посмотреть на видео.

Как изготовить зернодробилку своими руками

Все владельцы животноводческих ферм прекрасно знают, насколько полезна персональная дробилка для зерна. С её помощью можно легко и быстро пополнить запасы питания для кроликов и птицы, приготовить комбикормовую смесь для скота, перемолоть овощи и фрукты.

Такой прибор полезен и в домашнем хозяйстве, его используют для дробления различных зерновых культур и получения муки из пшеницы, кукурузы и т. д.

Однако найти дешевую зернодробилку на рынке сельскохозяйственной техники очень непросто. Поэтому многие предпочитают создать этот полезный инструмент своими руками.

Для этого требуется наличие некоторых токарных навыков, умение обращаться со сварочным аппаратом и старая бытовая техника или некоторые ее детали, уже бывшие в употреблении, но все еще готовые послужить своему хозяину.

Как сделать зернодробилку своими руками из старого пылесоса

Не спешите расставаться со старым пылесосом, ведь его мотор идеально подходит для создания небольшой зернодробилки. Помимо него, потребуется:

• лист фанеры толщиной 10 мм;
• стальная пластина, выполняющая функцию ножа;
• металлическая полоса для изготовления рабочей камеры;
• деревянные штифты;
• бункер с заслонкой для подачи зерна;
• втулка, шайбы и гайки.

Прочитав эту статью, вы поймете, какие существуют особенности ремонта вилочных погрузчиков Тойота.

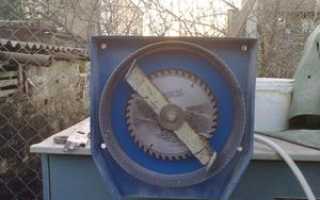

Для удобства можно составить чертеж зернодробилки своими руками, либо использовать фото уже готового агрегата. Сначала нужно подготовить основание прибора. С этой целью используется фанерный лист, из которого вырезается квадрат со сторонами 300 мм.

Поверх него укрепляется рабочий электродвигатель от пылесоса, при этом вал должен выступать вниз примерно на 40 мм.

Нож для нарезки

Рабочий орган зернодробилки – нож, который, вращаясь с огромной скоростью, будет производить помол зерна, – нужно изготавливать отдельно. Для этого потребуется любая стальная пластина с параметрами 15х200 мм и толщиной около 1,5 мм.

Материал обязательно нужно выбирать крепче, чем Ст-3, также можно использовать автомобильные держатели или любые другие похожие детали от бытовой техники.

Заточка ножа выполняется в виде лезвия, обе передние кромки обрабатываются по направлению оси вращения.

С формой можно экспериментировать, придавая ей вид пропеллера или просто скашивая углы. Наждаком регулируется горизонтальный и вертикальный вид пластины.

Затем посередине созданного рабочего органа просверливается отверстие, по своему диаметру подходящее под вал двигателя пылесоса. Закрепляется нож на резьбовой хвостик при помощи втулки, гайки и двух шайб подходящего размера.

Рабочая камера, бункер и сито

Для обустройства камеры, в которой будет происходить дробление зерен, нужно использовать металлическую полоску. Ее длина составляет примерно 700 мм (и еще 5–10 мм для крепления), а ширина не должна превышать 60 мм.

Металл сворачивается в кольцо, а его ребра отгибаются в наружную сторону по всему периметру камеры. Получившиеся фланцы по ширине будут не больше 10 мм. Это нужно для скрепления с основанием и установки сита.

Сито может иметь сетку с любым диаметром отверстий. Ее параметры зависят только от того, какой результат дробления нужно получить.

Для муки нужна мелкая сетка, для более крупного помола ячейки будут, соответственно, больше, а для овощной смеси можно использовать специальные перфорированные диски с отверстиями.

Само зерно будет подаваться в рабочую камеру из бункера, который закрепляется на основании. Также его следует оборудовать небольшим отверстием и пластинчатой заслонкой, с помощью которой можно регулировать подачу сырья.

Под ситом для сбора готовой продукции используют таз, обычную кастрюлю, ведро или бак.

Мельница-дробилка

Для создания мельницы для дробления зерна потребуются ротор и статор, которые будут работать по принципу жерновов. Подставкой для такого аппарата служит ящик, на котором устанавливается электродвигатель с небольшой мощностью – примерно 1 кВт на 220 В.

Обязательно нужно использовать однофазный агрегат, либо переделанный из трехфазного, либо с включенным пусковым конденсатором.

Устройство самодельной мельницы

Корпус мельницы зернодробилки ДКУ, изготовленной своими руками, представляет собой круглую коробку из металла толщиной 5 мм и диаметром 300-340 мм. Низ имеет борт – статор, а сверху устройство закрыто крышкой.

Внутри корпуса будет находиться двигатель и сама мельница. Нужно закрепить ее так, чтобы подшипник аппарата надвигался на вал агрегата, на котором, в свою очередь, установлен ротор. Вращаясь, он будет развивать скорость до 3 000 оборотов в минуту.

Поверх корпуса с помощью винтов прикрепляют бункер, через который будет происходить подача зерна.

Проделываются отверстия для подачи и извлечения зерна.

Как изготовить статор и ротор

Статор делается из пластины металла толщиной 2 мм и шириной около 50 мм. Эту металлическую полоску выгибают по окружности, помещают в форму для заливки и с одного торца покрывают алюминием так, чтобы получилась чаша с дном.

Её толщина – 4 мм. Далее нужно придать детали ребристость. Для этого нарезаются несколько уголков с параметрами 20х20х50 мм, и привариваются к внутреннему борту статора. Посреди механизма выполняется отверстие под вал.

Для изготовления ротора понадобится металлический лист, чья толщина должна быть не менее 3 мм. Из него вырезается круг диаметром 320 мм, затем от края отмеряют 20 мм и вновь рисуют окружность, которую разбивают на 32 равные доли.

Точку разметки обрабатывают сверлом так, чтобы получились сквозные отверстия диаметром 3 мм. С наружной стороны до этих дырок делаются пропилы ножовкой, получившиеся лепестки отгибают.

В центральной части ротора при помощи сварки устанавливается втулка длиной 45 мм и диаметром около 30 мм.

Чтобы конструкция начала работать, необходимо сначала установить статор на вале. Следующим проводится на шпонке ротор, и все детали закрепляются шпилькой через отверстие втулки. Крышка корпуса закрывается винтами.

Зернодробилка из стиральной машины

Зернодробилка на основе стиральной машины – это мощный и удобный агрегат с высокими показателями производительности, работающий по принципу кофемолки.

Для изготовления такого вида техники не нужно обладать знаниями токаря и уметь проводить сварочные работы. Помимо самой стиральной машины достаточно иметь:

• дополнительный электродвигатель (помимо того, что установлен в машине);
• пару стальных пластин небольшой толщины (из них будут вытачиваться ножи);
• кусок металлического уголка;
• три поворотных болта М8 в комплекте с гайками;
• три жестяных банки объемом 3 литра (подойдут из-под краски или лака);
• три замка-лягушки;
• дрель и сверла к ней, молоток, слесарные ключи и зубило.

Каждая стиральная машина отличается от других моделей своими размерами, устройством барабана и пусковым механизмом. Поэтому подробные инструкции не приводятся нигде и тому, кто решил создать подобный аппарат, важно понять сам принцип работы такой зернодробилки.

Принцип работы аппарата

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Валы двигателей должны производить вращение в противоположных направлениях и быть установлены под углом в 20-25 градусов относительно друг друга.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Сырье и готовый продукт

Бункер для загрузки сырья может быть любого размера, однако зернодробилка из стиральной машины предназначена для значительных объемов выпускаемой продукции. Это значит, что и контейнер с зерном должен быть большим.

Для того чтобы регулировать поступления сырья, необходимо оборудовать его заслонкой, которая будет вручную отодвигаться для подачи. Также стоит подумать о том, что станет с перемолотым материалом на выходе.

Для того чтобы предотвратить разбрасывание продукта и наладить его точную поставку от отверстия к емкости для сбора, необходимо оборудовать рукав.

Прочитав следующую статью, вы узнаете модели бензиновых триммеров Штиль, относящихся к категории профессионального оборудования.

Он может быть выполнен из резины или пластика, однако наиболее прочный материал для данной конструкции – это железо. С ним любой объем готовой продукции без проблем будет доставлен в конечную точку сбора.

Самодельная зернодробилка, помимо экономической выгоды, имеет еще несколько замечательных особенностей. Ее легко ремонтировать, так как при сборке аппарата его конструкция и принцип работы становятся понятны и просты.

Помимо этого, устройство, собранное своими руками, легко переделать под изменившиеся нужды. К примеру, поменять размер ножей и приспособить дробилку для перемалывания картофеля или крупных овощей.

Предлагаем посмотреть видео, из которого вы узнаете еще один способ изготовления зернодробилки своими руками – из болгарки:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
