Как сделать плавильную печь в домашних условиях?

Плавильная мини печь для алюминия своими руками из кирпича – как сделать хорошую плавильню

В этой инструкции я расскажу вам, как я из кирпичей создал плавильную печь для термической обработки ножей.

Недавно я начал вникать в изготовление ножей, и часть процесса заключалась в термообработке металла. Я посмотрел разные инструкции как сделать плавильню, где для изготовления использовалась дрель с битой для сверления отверстий, но я решил сделать всё проще и менее затратно.

Для создания отверстия я использовал ножовку по металлу, отвёртку с плоским профилем и рашпиль. Для соединения кирпичей я использовал цемент для печей. Далее я понял, что в этом не было абсолютной необходимости, но для меня это стоило потраченных денег.

Шаг 1: Покупаем кирпичи

Вам нужно купить три жаропрочных кирпича (почему именно три вы узнаете позже). Они очень легко крошатся и ломаются, что делает работу с ними достаточно лёгкой.

Шаг 2: Размечаем окружности

Первое, что я сделал – положил один кирпич на другой и отметил их центр. Затем я поискал круглые объекты, которые можно использовать в качестве шаблона для разметки окружности. Мне отлоично подошла внутренняя стоона мотка изоленты и бита для создания отверстий на 5.5 см. Я уже говорил, что эта бита не понадобится для проекта и я использовал её лишь в качетсве шаблона для рисования окружности.

Вы можете поискать любую подручную круглую вещь, например стакан. Вам нужно получить большое отверстие с одной стооны и чуть более мелкое с другой – это приведёт к тому. Что отверстие будет конусообазным. Не нужно стараться сделать его идеальным – посто делайте все максимально точно.

Шаг 3: Соединяем окружности

Теперь я соединяю переднее отверстие с задним при помощи линейки. Результат вы видите на последней фотографии.

Шаг 4: Пропиливаем в кирпичах пазы

Теперь, при помощи ножовки, я делаю пропилы вдоль длины кирпича и расстояние между ними (на глаз) равно примерно 5-7 мм. Материал поддаётся очень легко и все пропилы можно сделать примерно за 5 минут, даже более того, это заняло настолько много времени, потому что я пилил аккуратно, стараясь максимально приблизиться к нарисованным радиусам. Я начинал пилить, затем проверял, насколько я близко подошел к линиям.

Еще раз повторюсь, что не обязательно всё делать идеально – вы можете слегка выйти за пределы линии, просто уделите этому процессу ваше внимание. Не забудьте одеть защитные очки, перчатки и респиратор, так как материал кирпича не очень полезен для здоровья, а распиловка производит очень мелкий порошой, который может попасть вам в легкие.

Шаг 5: Ломаем перегородки

Как только вы проделали все распилы, возьмите плоскую отвертку и вклинивайте её в пазы. Используйте её как клин, чтобы выломать нужные части. Кирпич не оказывает сопротивления и ломается очень легко.

Шаг 6: Формируем отверстия

Как только все большие перегородки выломаны, возьмите рашпиль и придайте отверстию более правильную форму. Для этого процесса вам скорее всего подойдёт и обычный круглый напильник. Не следует сильно давить на него, просто прикладывайте легкое равномерное давление. В качестве направляющих линий используйте окружности, которые вы ранее нарисовали на кирпичах.

Шаг 7: Дорабатываем отверстие

Далее я совместил кирпичи и посмотрел, какие зоны нужно доработать. Я старался, чтобы отверстие получилось максимально круглым, опять же. Я не старался сделать его идеальным. А просто скруглял его до приемлемой формы.

Шаг 8: Цемент для соединения кирпичей

Для соединения кирпичей я использовал печной цемент. В горне будет использоваться пропановая горелка, которая не превысит максимальный предел моего цемента, равный 1500 градусов Цельсия. Если вы будете соединять кирпичи подобным раствором, то почитайте инструкцию к нему.

Шаг 9: Нанесите цемент

Следуя инструкциям, нанесите цемент на соединения

Шаг 10: Соединяем кирпичи

Я нанес немного цемента также и на стороны кирпичей. Как только я соединил кирпичи вместе, то поставил сверху банку краски в качестве груза. По иснтрукции, цемент схватывается в течение одного часа.

Шаг 11: Запекаем цемент

По инструкции, после высыхания нужно запечь цемент при 260 градусах Цельсия. Я положил кирпичи в свой газовый гриль, включил горелку, дождался нужной температуры, включил вторую горелку и тоже немного подождал, а затем повторил всё с третьей горелкой. Датчик грила показывал 260 градусов, но кирпичи нагрелись всего до 150 градусов, поэтому я перенёс их прямо на огонь и с помощью лазерного термометра проверял, пока они не будут нагреты до нужной температуры. Как только датчик показал, что кирпичи нагрелич до 260 градусов, я выключил горелки и закрыл крышку гриля, оставив горн остывать до комнатной температуры.

Шаг 12: Сверлим отверстие в горне

Затем при помощи дрели с битой, диаметр которой равен диметру сопла пропановой горелки (1 см в моем случае), я просверлил отверстие под углом, на расстоянии примерно 3 см от края со стороны рта горна. Сопло горелки само по себе находится под углом. Так что возьмите это на заметку, когда будете сверлить отверстие – вам не понравится, если угол будет слишком большим или отверстие будет неудобным. Я поместил сопло горелки на кирпич, чтобы понять, какой угол будет идеальным в мом случае.

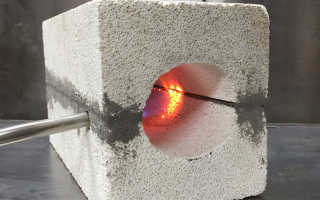

Шаг 13: Тестируем горн

Пришло время протестировать горн и вот где нам понадобится третий кирпич. Он помещается позади горна и действует в качестве регулятора. Мне еще нужно поэкспериментировать с этим процессом, но могу сказать, что если вы закрываете отверстие. То горн нагревается не очень сильно. Если же вы ставите кирпич под углом, давая воздуху проходить в горн, то горн нагревается сильнее. Также я обнаружил, что при разном расположении кирпича горн звучит по-разному. В закрытом видео звук не впечатляет вообще, но если слегка приоткрыть отверстие, то горн издаёт звук, похожий на рокот ракеты и чем круче звук, тем горячее горн.

Шаг 14: Послесловие

Я взял кусок мягкой стали, чтобы посмотреть, раскалится ли она до красна. На фотографиях вы видите, что я преуспел в этом деле. Я не знаю, сколько времени уходит на это, так как пробовал разные углы для третьего кирпича, но сталь раскалилась быстрее, чем я ожидал. На последней фотографии вы видите свечение после того, как я выключил горелку. Также я хочу заметить, что от сопла горелки зависит, насколько высокой будет температура в горне. Со своей мини печью из кирпича я успешно прокалил кусок стали и закалил нож.

Также у меня получилось создать технику Мокумэ-ганэ, объединив 8 кусков стали. В итоге я был очень доволен полученными результатами и в будущем я найду способ обернуть плавильню для алюминия своими руками в металл, чтобы повысить срок его жизни — кирпичи очень хрупкие и так и крошатся при любом сильном воздействии. Также важным будет заметить, что наружная поверхность кирпичей греется примерно до 120-190 градусов Цельия, поэтому не ставьте горн на воспламеняющиеся материалы. Также будет неплохо, если недалеко от горна будет находится огнетушитель.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Плавка металла в домашних условиях

Уже давно мужчины стали думать о том, как создать собственную печь для плавки металла в домашних условиях. Она должна быть портативной и соответствовать всем условиям. На производстве установлены печи для плавки большого количества металла. В домашних условиях можно собрать печь для плавки до пяти килограмм алюминия. Рассмотрим, как сделать плавильню в домашних условиях.

Читать еще: Родирование серебра в домашних условиях

Оборудование и материалы, которые понадобятся

Для того, чтобы произвести плавку металла необходимо купить следующие компоненты для изготовления:

огнеупорный кирпич;
гвозди;
трансформатор;
медный провод;
графит;
слюда;
асбестовые и цементные плитки;
газовая горелка;
тигель.

Размеры будут варьироваться от желания собирающего ее. Лучше создать небольшую печь для переплавки металлов, если вы хотите ее использовать только для своих нужд. Вы потратите меньше времени на ее изготовление, и на разогрев ее будет тратиться малое количество киловатт. Если вы делаете ее на солярке или на угле, то не забудьте про установку теплоизоляции и поддува воздуха.

В электропечи плавятся такие металлы, как железо, никель, олово, медь. Напряжение на выходе в электропечи должно быть больше, а значит и расстояние между электродами будет увеличиваться. Щетки от электромотора подойдут вместо электродов.

Пошаговая инструкция

Как сделать плавильную печь в домашних условиях -прочтите в следующей инструкции:

Устанавливается высокочастотный генератор переменного тока.
Обмотка в виде спирали. Изготавливается из медной проволоки.
Тигель.

Все эти элементы помещаются в один корпус. Чашечка для плавления помещается в индуктор. Обмотка подключается к источнику питания. Когда включается ток, то появляется электромагнитное поле. Образовавшиеся вихревые токи проходят сквозь метал в чашечке и нагревают его. Происходит плавление.

Самодельная муфельная печь

Положительные свойства индукционной печи в том, что при переплавке металлов получается однородный расплав, не испаряются легирующие компоненты, а плавление происходит довольно быстро. К тому же установка такой печи не вредит экосистеме и безопасна для использующего ее.

Охлаждение можно сделать с помощью вентилятора. Только последний должен располагаться как можно дальше от печи, иначе обмотка его будет служить дополнительным замыканием вихревых потоков. Это понизит качество плавления.

Печь из колесного диска

Особенности плавления некоторых металлов

Для того, чтобы расплавить металл в домашних условиях этот элемент необходимо поместить в небольшую чашечку или тигель. Чашка с материалом вставляется в печь. Затем начинается его плавка. Чтобы расплавить драгоценные элементы их помещают в ампулу из стекла. Для того, чтобы сделать сплав из нескольких компонентов следуют такой инструкции:

Вначале в чашечку для плавления кладется тугоплавкий элемент – медь или железо.
Затем кладется более легкоплавкий компонент – олово, алюминий.

Плавка алюминия в самодельной печи

Сталь является тугоплавким материалом. Ее температура плавления составляет тысячу четыреста градусов по Цельсию. Поэтому, чтобы расплавить сталь в домашних условиях надо следовать следующей инструкции:

Для плавки стали в домашних условиях ввести дополнительные регенераторы. Если печь работает на электричестве, то используется электроэнергия.
При индукционном нагреве добавляются шлаки. Они увеличивают быстроту плавки.
Постоянно вести наблюдение за показаниями приборов. Если необходимо, то понижать температуру плавления, переходя на более умеренный режим.
Всегда верно определять готова ли сталь к работе или к плавлению. Выдерживать все вышеперечисленные шаги. Только тогда металл на выходе будет качественного изготовления.

Для плавки железа в домашних условиях печь необходимо заранее прогреть. Вначале помещается крупный кусок, а потом мелкие. Железо необходимо вовремя переворачивать. А правильно расплавленный металл будет иметь шаровидную форму.

Если вы собираетесь сделать бронзу, то вначале необходимо поместить в лунку для плавления медь. Так как этот компонент более тугоплавкий. Когда медь расплавилась добавляется олово.

Ни в коем случае нельзя плавить такие элементы, как кадмий, свинец или цинк. При выгорании они образуют ядовитый дым желтоватого цвета.

А при плавке алюминия, олово или железа необходимо соблюдать неспешность. Расклепывать медленно и делать это надо небольшим молотком. Часто нагревайте материал до покраснения и остужайте в холодной воде. Только тогда вы получите идеальный сплав на выходе.

Литьё цветных металлов своими руками. #1 Печь

В этом посте я расскажу про печь. Будет много букв и немного картинок. Это не универсальная конструкция, вариантов может быть очень много, их можно найти в гугле и на тематических форумах. Здесь я описываю только свой опыт и впечатления от эксплуатации.

Я сделал выбор в пользу пропана, т.к. с ним печь должна быть чистой, не будет мусора и гари, она требует меньше места. Собрав несколько рецептов воедино, я купил гидроаккумулятор на 24 литра. Критерий выбора — диаметр. Внутренний объем ограничит максимальное количество металла, которое вы сможете расплавить за раз. В остальном это может быть и простое металлическое ведро, или барабан от стиральной машины, или баллон от фреона, или из-под пропана или что-то похожее. Лучше не покупать готовое изделие, а искать что есть под рукой, так выйдет дешевле.

Получившийся корпус я зачистил и сделал каркас, фото поможет понять о чем я:

Крышка поворачивается на гаражной петле, которую я приварил. Конструкция с тремя колесами (одно поворачивается)не очень устойчива, но позволяет катить печь с минимальными усилиями и без длинных ручек (а она тяжелая).

Внутри бака я сделал теплоизоляцию из такого состава: молотый шамот плюс огнеупорная глина в пропорции 2/1 соответственно. Как это правильно сделать: из картона надо сделать цилиндр, который будет служить внутренней опалубкой и поставить в бак. А образовавшуюся пустоту между цилиндром и стенкой заполнить раствором. Предупреждаю — раствор не должен быть жидким. При высыхании слишком жидкой смеси раствор даст огромные трещины, я переделывал после этой ошибки. Раствор был таким, что я его буквально запихивал руками, а воздух удалял трамбовкой (какая-нибудь палка).

Все это сохнет недели две-три. Раствор даст усадку, поэтому щели я заполнил огнеупорной ватой, она даст дополнительную теплоизоляцию. Потеря тепла — основной враг такой печи.

Крышку внутри тоже заполняет раствором. Что бы он не вывалился после высыхания, я насверлил отверстий по бокам крышки и закрутил болты (шляпками наружу). За них раствор цепляется и не падает вниз. На фото ниже видна готовая печь, покрашенная огнеупорной краской.

Здесь видна труба (ф50), в которую вставляется горелка. Труба входит в печь по касательной. Это надо, чтобы создать в печи нужное завихрение, иначе пламя будет бить в одну точку, а нам надо равномерный нагрев все полости печи. На этом патрубке виден кусок малярной ленты. Она там не нужна, но свидетельствует о том, что при работе этот патрубок, как и горелка, абсолютно холодные и за них можно браться руками (это правильный режим работы горелки).

На фото ниже видна горелка.

Горение не должно происходить внутри горелки, оно должно происходить в печи. Если горение будет внутри горелки, она раскалится и это не безопасно. Это говорит, что она неправильно работает. Как это обеспечить? Берем кровельную горелку, убираем с нее наконечник и вставляем в трубу (в моем случае диаметр около 40 мм). Длина трубы произвольная, главное — достаточная, чтобы воздух из наддува успел качественно смешаться с пропаном. Еще — чем шире сопло горелки, тем больше жаропроизводительность, расход воздуха и пропана. Это золотое сечение надо искать опытным путем (конечно зависит и от объемов плавки). Для моей печи описанный размер подходит.

На картинке также виден наддув. Это улитка от вытяжки (вроде 600 кубометров в час). Для регулировки количества воздуха я сделал заслонку. В данном случае она открыта на 1/4 и этого хватает за глаза. Я видел горелки в газовых горнах с вентилятором от кулера. Обычно для регулировки люди используют ЛАТР, но у меня его нет. Основная суть в том, что бы сбивать пламя к началу горелки и не допустить горения в трубе (и тем более у сопла).

Читать еще: Как покрасить оцинковку в домашних условиях?

На картинке ниже видна теплоизоляция печи. Именно про этот ограниченный объем я и говорил при выборе корпуса печи, поэтому про это следует подучать заранее. Я бы сделал побольше, но что есть то есть. Видна сдвинутая в сторону крышка и тигель на заднем плане. Тигель — обрезанный маленький огнетушитель. После нагревов скалывется слоями. На долго его не хватит.

Все это добро питается пропаном. При 1/4 (от мощности улитки) воздуха я ставил на редукторе 1,2 атм. Горит нормально, запас по мощности есть.

2,5 кг бронзы расплавились и перегрелись за полчаса. 300 грамм алюминия за 11 минут.

При расходе газа в 1,2 атм баллон покрывается конденсатом. Читал, что некоторые ставят баллоны в воду, что бы не покрылись инеем.

P.S. Когда я еще не подобрал оптимальные размеры горелки и думал, что ничего не выйдет (было нестабильное пламя, малая температура), решил попробовать плавить на литейном коксе (подготовленный каменный уголь). В печи такого размера это вообще не вариант. Места мало, уголь попадает в тигель. Нагрев локальный, холодный воздух поддува частично забирает тепло. На распал угля надо много энергии (загорается вроде при t

600C), очень инертное топливо, не для такой печи и не для разовых плавок. Он хорош если запустил печь и палишь сутками без остановки.

Я надеюсь вам было интересно. Буду рад ответить на вопросы.

Жестянки и прочий лом – на вторсырье! Как сделать печь для плавки алюминия своими руками

Алюминиевые сплавы обладают невысокой температурой плавления и хорошей обрабатываемостью деталей. А в хозяйстве всегда найдётся много алюминиевого лома.

Поэтому алюминий часто плавят в домашних условиях для замены нестандартных или мелких частей механизмов: отливают болванку, а после обрабатывают её на токарном станке. Иногда из алюминия своими руками изготавливают сувениры и небольшие предметы интерьера.

Устройство плавильной печи

Самодельные печи для плавки алюминия состоят из корпуса — металлического цилиндра (2), облицованного огнеупором (шамотом с песком или бетоном). Внутри шахты находится древесный уголь (8), служащий топливом. В него устанавливается тигель (3) — ёмкость, в которой будет плавиться металл. Тиглем может быть толстая консервная банка, чайник или любая ёмкость из нержавеющей стали.

В нижней части шахты (6) сделано отверстие для нагнетания воздуха (7) через решетчатое основание (4), что позволяет поддерживать горение и регулировать температуру в печи.

В качестве нагнетателя применяют фен или трубу пылесоса. Заслонка (5) необходима для отведения излишнего воздуха.

Для печей ёмкостью несколько десятков килограммов нужна крышка (1) для быстрого и равномерного прогревания металла. В маленьких печах можно обойтись без неё.

Элементы печи не должны деформироваться и плавиться при нагреве. Поэтому использование алюминиевых корпусов, трубок и тиглей недопустимо. Лучше всего для постройки конструкции взять стальные или чугунные детали.

Справка. В качестве топлива для плавки алюминия используют также природный газ или электроэнергию.

Как сделать печь для плавки металла?

Создание небольшого агрегата, позволяющего расплавить несколько килограмм алюминиевого лома — задача несложная. Для выкладки печи на садовом участке потребуются следующие материалы:

красные кирпичи — 20—25 шт.;
высокая консервная банка — 1 шт.;
гриль-решётка — 1 шт.;
сушильный фен — 1 шт.;
кусок трубы, по диаметру подходящий к выходному отверстию фена — 1 шт.;
моток изоленты;
отрезок стальной проволоки длиной 30—50 см;
уголь для розжига (количество зависит от того, сколько алюминия нужно расплавить).

Кирпичи будут являться одновременно и корпусом, и огнеупорным покрытием печи, консервная банка выполнит роль тигля. В верхней части банки делаются два отверстия напротив друг друга, и через них продевается проволока. За неё можно будет поднять и вытащить тигель с расплавом из печи. Воздух будет подаваться от включённого в режиме холодного воздуха фена. К выходному отверстию фена необходимо скотчем или изолентой примотать кусок трубы — это и будет воздухопровод.

Такая простая схема печи удобна тем, что инструментов для её создания фактически не требуется, все выполняется руками.

Важно! Не использовать для печи элементы с цинковым покрытием, т. к. при плавке алюминия будут выделяться токсичные пары цинка.

План установки кирпичного колодца

Выкладывается один ряд кирпичей в виде прямоугольного колодца. Внутренние габариты отверстия должны составлять примерно длину и ширину одного кирпича. На одной из сторон два кирпича выкладываются так, чтобы образовать коридор для воздуховода. Ширина коридора равна диаметру трубки для подачи воздуха.
На выложенный ряд устанавливается решётка. Вместо решётки от гриля можно использовать любую металлическую крышку или пластину с отверстиями для подачи воздуха.
На решётку выкладывается второй ряд кирпичей, уже без зазора для воздуховода.

Фото 1. Законченный кирпичный колодец для плавильной печи. Края усилены металлическими полосами, видно отверстие воздуховода.

Создаётся воздуховод. К фену скотчем или изолентой приматывается кусок трубы. Для обеспечения прочности конструкции место соединения оборачивается плотной бумагой, а потом соединяется клейкой лентой. Изолента — более эластичный материал по сравнению со скотчем, поэтому работать с ней удобнее. Также скотчем на фене фиксируется кнопка подачи холодного воздуха. Готовый механизм подводится к нижнему ряду кирпичей.
В печной колодец на решётку насыпается и растапливается уголь для розжига. Включается фен, который активизирует процесс горения.

Совет. Интенсивность подачи воздуха можно регулировать, изменяя режим работы фена, а также расстояние между трубой и окном для воздуховода.

Консервная банка устанавливается на верхний ряд кирпичей за продетую в неё проволоку. Подобно котелку над костром, она висит над решёткой.
После растопки печи и установки тигля третьим рядом кладутся ещё два кирпича так, чтобы из прямоугольного отверстия получить квадратное. Это зафиксирует банку внутри корпуса и быстрее разогреет печное пространство.

После разогрева банки в неё можно загружать лом для переплава. Признаком прогрева банки служит её покраснение.

Важно! Плавить алюминий рекомендуется в подогретом тигле. При загрузке холодного лома в холодную банку больше вероятность того, что ёмкость прогорит, и алюминий вытечет из банки прямо на уголь.

Принцип устройства и работы такой печи очень прост и не вызывает трудностей. Однако всегда стоит помнить о технике безопасности:

работать в огнеупорных перчатках;
избегать попадания воды в расплав;
не использовать материалы, содержащие токсичные вещества.

Плавильная мини печь для алюминия своими руками из кирпича – как сделать хорошую плавильню

В этой инструкции я расскажу вам, как я из кирпичей создал плавильную печь для термической обработки ножей.

Печь из металлического бака

Совсем необязательно печь должна быть утоплена в землю. Несложно изготовить своими руками и переносную печь. Для этого подойдёт любой цилиндрический бак из термостойкого металла, например, бак от старой стиральной машины с вертикальной загрузкой. Изнутри диаметр бака уменьшается за счёт кирпичей и глины. Тем самым, толщина нашей печи составит 10-15 сантиметров. Не забываем монтировать внизу корпуса трубу для надува. Воздух можно подавать в неё любым удобным образом. Тигель с сырьём алюминия вешается внутрь топки. Как можно заметить, принципиальных отличий от предыдущего варианта нет. Его так же просто изготовить своими руками, различия лишь в необходимых инструментах и деталях.

Читать еще: Полировка нержавейки в домашних условиях

ТехноБлог Dimanjy

Тем, кто следит за моим блогом, рад сообщить, что я продолжаю трудиться над созданием домашнего производства, и у меня есть некоторый прогресс.
В этот раз я расскажу вам о моей третьей по счету печи для плавки алюминия. Первая была муфельная электрическая печь. В ней я успешно плавил алюминий, но в малых количествах. Второй моей печкой стала печь для плавки алюминия на угле. В ней мне удалось расплавить почти полный чугунный котелок алюминия (около 4 литров). Отливка получилась килограммов на 5, но для выплавки такого количества алюминия я потратил около двух ведер каменного угля, что очень много, если посчитать все по-умному.

Я полностью пересобрал плавильную печь на угле, сделал ее более компактной, сварил для нее металлический каркас и купил чугунный колосник, начал делать нормальный вентиляторный наддув, построил навес и сделал вытяжную трубу 5 метров, а также вытяжку как у кузнечного горна. Но из-за ошибок в прикидках вытяжная система не заработала правильно, и я немного приуныл.

А потом взял, и решил построить печь для плавки алюминия на газу! Решение такое было обусловлено стремлением к максимальной эффективности, минимальной стоимости и удобству в эксплуатации. Газовую печь, в отличие от угля, не нужно разжигать. Ей не нужна вытяжка. Она получается компактная и транспортабельная. Кроме того, тепловые потери в ней сведены к минимуму благодаря герметичности конструкции.

Я не стал замахиваться на домну с выработкой в сотни литров расплава, а решил, что мне вполне хватит до 1,5 литров алюминия (4 кг). Главное, чтобы плавилось быстро и дешево. 1 литр газа сейчас стоит 18 рублей. Где-то читал, что израсходовав 12 литров газа можно расплавить до 40 кг алюминия. Выходит, что 1 литра газа должно хватить на 3 кг алюминия, т.е. по 6 рублей за 1 килограмм алюминия.

Газовая печь для плавки алюминия в моем исполнении сделана из бачка гидро-аккумулятора на 24 литра. Его можно легко купить в любом магазине с насосным и отопительным оборудованием. Цена около 2000 рублей. Верхнюю крышку аккуратно спиливаем болгаркой — крышка нам еще понадобится. Верхней я считаю ту часть гидро-аккумулятора, к которой на винтах крепится дюймовый вход. Винты эти я открутил и вынул резиновый баллон.

В нижней боковой части бака высверливаем отверстие Ф50 мм, смещенное относительно центра где-то на 25 мм, и ввариваем в него металлическую трубу Ф50 мм. В нее мы будем вставлять газовую горелку. Смещение нужно для того, чтобы пламя входило в рабочую камеру печи для плавки алюминия по касательной, и закручивалось в спираль, огибая плавильный тигель.

Итак, толченый шамотный кирпич готов. Берем обычную канализационную трубу диаметром 100 мм и вставляем в середину бака. Замешиваем специальную огнеупорную смесь для кладки печей и каминов до состояния жидкой сметаны (можно влить туда крышечку жидкого стекла), и добавляем туда толченый кирпич. Итоговый бетон должен получиться довольно крутым, чтобы уже не тек, с трудом перемешивался и на вид был даже слегка суховатым. Этим бетоном начинаем закидывать между стенками металлического бака и канализационной трубы. Мешать нужно в несколько заходов (потому как такой бетон за раз не смешать как следует), и каждый последующий слой довольно интенсивно трамбуется деревянным брусочком. Смесь эту я также нашел в строительном магазине. Она так и называлась — «Смесь огнеупорная до 1600° С» Также эту смесь иногда продают под названием «Мертель шамотный» МШ- и какие-то циферки, но такого я не нашел. А про газовую горелку нужно писать отдельный пост! Все дело в том, что собрать горелку очень просто, а вот заставить ее правильно работать — та еще задачка, особенно если это горелка для газового горна или плавильной печи, где горение происходит в закрытом объеме. Итак, вот моя горелка для газового горна. Изучайте!

Мини-печь из колёсного диска

Изготовить данную модель очень просто. Колёсный диск желаемого диаметра вкапывается в землю так, чтобы его поверхность совпадала с горизонтом, то есть не выступала над поверхностью земли. Посреди диска внутри получившейся топки должно быть отверстие, через которое пропускаем изогнутый патрубок, выходящий рядом с плавильней. По нему в мини-печь будет снизу поступать кислород. В качестве нагнетателя удобно использовать небольшой кулер, надетый на трубу снаружи. Однако, при такой подаче воздуха, поддув будет крайне некачественным и однонаправленным. Для этого внутри котла на выходе трубы соорудим нечто вроде конфорки. Удобно для этого использовать автомобильный дисковый тормоз, наваренный поверх трубы. После этого в получившуюся мини-плавильню можно засыпать угли и подавать воздух, поднимать их температуру. Алюминиевый лом в тигле размещается среди углей.

Охлаждение схемы

Промышленные плавильные установки оснащены системой принудительного охлаждения на воде или антифризе. Выполнение водяного охлаждения в домашних условиях потребует дополнительных затрат, сопоставимых по цене со стоимостью самой установки для плавки металла.

Выполнить воздушное охлаждение с помощью вентилятора можно при условии достаточно удаленного расположения вентилятора. В противном случае металлическая обмотка и другие элементы вентилятора будут служить дополнительным контуром для замыкания вихревых токов, что снизит эффективность работы установки.

Элементы электронной и ламповой схемы также способны активно нагреваться. Для их охлаждения предусматривают теплоотводящие радиаторы.

Индукционная печь для плавки металла — где купить и цены

Меры безопасности при работе

Основная опасность при работе с самодельной установкой — опасность получения ожогов от нагреваемых элементов установки и расплавленного металла.
Ламповая схема включает элементы с высоким напряжением, поэтому её нужно разместить в закрытом корпусе, исключив случайное прикосновение к элементам.
Электромагнитное поле способно воздействовать на предметы, находящиеся вне корпуса прибора. Поэтому перед работой лучше надеть одежду без металлических элементов, убрать из зоны действия сложные устройства: телефоны, цифровые камеры.

Не рекомендуется использовать установку людям с вживлёнными кардиостимуляторами!
Печь для плавки металлов в домашних условиях может использоваться также для быстрого нагрева металлических элементов, например, при их лужении или формовке. Характеристики работы представленных установок можно подогнать под конкретную задачу, меняя параметры индуктора и выходной сигнал генераторных установок — так можно добиться их максимальной эффективности.

Основные характеристики и температура плавления меди

Медь в древности использовать, расплавлять стали раньше, чем другие металлы. Металл ценится за химическую нейтральность, долговечность, электромагнитные свойства. Теплопроводность у медных сплавов чуть ниже, чем у серебра.

Домашняя плавка меди по сути ничем не отличается от промышленного литья. Переплавить можно кусочки отслуживших радиодеталей, недорогие ювелирные изделия, столовые предметы из мельхиора. Плавка меди в чистом виде происходит при +1083°С, такой режим в бытовых условиях создать не проблематично. Сплав с цинком, оловом не нужно расплавлять до температуры плавки меди, достаточно до +900 – 950°С. Подбирая кусочки лома, важно знать, что для электротехнических деталей используют чистые сплавы. Бронза, латунь может содержать вредные химические компоненты, они начнут выделяться из металла при расплавлении. Кипит металл при сравнительно низкой температуре, +2560°С, сплав начинает пузыриться.
