Как сделать лазерную указку в домашних условиях?

Как сделать мощный лазер в домашних условиях

При упоминании лазера большинство людей сразу вспоминают эпизоды из фантастических фильмов. Однако такое изобретение уже давно и плотно вошло в нашу жизнь и не является чем-то фантастическим. Лазер нашёл своё применение во многих сферах, начиная от медицины и производства и заканчивая развлечениями. Поэтому многим становится интересно, можно ли и как сделать лазер самому.

Изготовление лазера в домашних условиях

В зависимости от специфики и выдвигаемых требований, лазеры бывают совершенно разные, как по размерам (начиная от карманных указок и кончая габаритами с футбольное поле), так и по мощностям, используемым рабочим средам и другим параметрам. Конечно, мощный производственный луч сделать самостоятельно в домашних условиях невозможно, так как это не только технически сложные аппараты, но и очень капризные в обслуживании вещи. А вот простой, но надёжный и мощный лазер своими руками можно изваять из обычного DVD-RW привода.

Принцип работы

Слово «лазер» пришло к нам из английского языка «laser», что является сокращением из первых букв куда более сложного названия: light amplification by stimulated emission of radiation и дословно переводится как «усиление света посредством вынужденного излучения». Ещё его могут называть оптическим квантовым генератором. Видов лазеров очень много, а сфера их применения крайне обширна.

Принцип его работы заключается в преобразовании одной энергии (световой, химической, электрической) в энергию различных потоков излучения, то есть, в её основе содержится явление вынужденного или индуцированного излучения.

Условно принцип работы отображает следующий чертёж:

Необходимые для работы материалы

При описании основ работы лазера всё выглядит сложно и непонятно. На деле же сделать лазер своими руками в домашних условиях крайне просто. Понадобятся некоторые комплектующие и инструменты:

1. Самое основное, что нужно для создания лазера, это DVD-RW дисковод, т. е. пишущий привод от компьютера или проигрывателя. Чем выше скорость записи, тем мощнее будет и само изделие. Предпочтительнее брать приводы со скоростью 22X, так как его мощность наиболее высокая, порядка 300 мВт. При этом отличаются они и по цвету: красный, зелёный, фиолетовый. Что же касается непишущих ROM’ов, они слишком слабые. Ещё стоит обратить внимание на то, что после манипуляций с приводом он больше не будет работать, поэтому стоит брать или уже вышедший из строя, но с рабочим лазером, или такой, попрощаться с которым будет не жалко.
2. Ещё понадобится токовый стабилизатор, хотя и появляется желание обойтись без него. Но стоит знать, что все диоды (и лазерный не является исключением) «предпочитают» не напряжение, а ток. Наиболее дешёвые и предпочтительные варианты — это импульсный преобразователь NCP1529 или микросхема LM317 (аналог КР142ЕН12).
3. Выходной резистор подбирают в зависимости от тока питания лазерного диода. Рассчитывают его по формуле: R=I/1,25, где I — номинальный ток лазера.
4. Два конденсатора: 0,1 мкФ и 100 мкФ.
5. Коллиматор или лазерная указка.
6. Элементы питания стандарта ААА.
7. Провода.
8. Инструмент: паяльник, отвёртки, пассатижи и т. п.

Извлечение лазерного диода из DVD — привода

Основная часть, которую необходимо извлечь — лазер от dvd привода. Сделать это несложно, но стоит знать некоторые нюансы, которые помогут избежать возможных недоразумений во время работы.

Первым делом DVD привод нужно разобрать, чтобы добраться до каретки, на которой и находятся лазерные диоды. Один из них читающий — он слишком маломощный. Второй пишущий — именно то что нужно, чтобы сделать лазер из dvd привода.

На каретке диод установлен на радиатор и надёжно закреплён. Если не рассчитывается использовать другой радиатор, то вполне подойдёт и уже имеющийся. Следовательно, нужно снять их вместе. В противном случае — аккуратно отрезать ножки в месте входа в радиатор.

Так как диоды крайне чувствительны к статике, нелишним будет их защитить. Для этого тонкой проволокой нужно смотать между собой ножки лазерного диода.

Остаётся лишь собрать все детали воедино, а сам РОМ уже больше не нужен.

Сборка лазерного устройства

К преобразователю необходимо подключить извлечённый из сидирома диод, соблюдая полярность, так как в противном случае лазерный диод сразу же выйдет из строя и станет непригоден для дальнейшего использования.

С обратной стороны диода устанавливается коллиматор, чтобы свет мог концентрироваться в один пучок. Хотя вместо него можно использовать и входящую в состав рома линзу, или линзу, которую уже содержит в себе лазерная указка. Но в этом случае придётся проводить юстировку, чтобы получить необходимый фокус.

С другой стороны преобразователя припаиваются провода, соединяющиеся с контактами корпуса, где будут установлены элементы питания.

Поможет доделать лазер из двд привода своими руками схема:

Когда подключение всех составляющих выполнено, можно проверить работоспособность получившегося устройства. Если всё работает, то остаётся всю конструкцию поместить в корпус и надёжно там закрепить.

Корпус самодельной конструкции

Подойти к изготовлению корпуса можно по-разному. Отлично для этих целей подойдёт, к примеру, корпус от китайского фонарика. Можно использовать и уже готовый корпус лазерной указки. Но оптимальным решением может оказаться самодельный, из алюминиевого профиля.

Сам по себе алюминий имеет малый вес и, при этом отлично поддаётся обработке. В нём удобно расположится вся конструкция. Закрепить её тоже будет удобно. При необходимости всегда можно легко выпилить необходимый кусок или согнуть в соответствии с необходимыми параметрами.

Техника безопасности и тестирование

Когда все работы закончены, наступает время протестировать полученный мощный лазер. В помещении делать этого не рекомендуется. Поэтому лучше выйти на улицу в безлюдное место. При этом стоит помнить, что сделанное устройство в несколько сотен раз мощнее обычной лазерной указки, а это обязывает пользоваться им с особой осторожностью. Не стоит направлять луч на людей или животных, внимательно следить за тем, чтобы луч не отразился и не попал в глаза. При использовании красного луча лазера рекомендуется одевать зелёные очки, это значительно снизит риск повреждения зрения в непредвиденных случаях. Ведь даже со стороны смотреть на лазерные лучи не рекомендуется.

Не стоит направлять лазерный луч на легковоспламеняющиеся или взрывоопасные предметы и вещества.

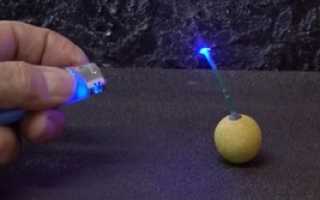

Созданный прибор при правильно настроенной линзе вполне может резать полиэтиленовые пакеты, выжигать на дереве, лопать воздушные шарики и даже обжечь — своего рода боевой лазер. Невероятно, что можно сделать из двд привода. Поэтому тестируя изготовленный прибор, всегда стоит помнить о технике безопасности.

Originally posted 2018-03-28 15:12:27.

Мощный лазер своими руками за один вечер

Кратко.

Здравствуйте дамы и господа. Сегодня я открываю серию статей, посвященных мощным лазерам, ибо хабрапоиск говорит, что люди ищут подобные статьи. Хочу рассказать, как можно в домашних условиях сделать довольно мощный лазер, а также научить вас использовать эту мощь не просто ради «посветить на облака».

Предупреждение!

мощность 500 китайских указок), который может нанести вред вашему здоровью и здоровью окружающих! Будьте предельно осторожны! Используйте специальные защитные очки и не направляйте луч лазера на людей и животных!

Узнаём.

На Хабре всего пару раз проскакивали статьи о портативных лазерах Dragon Lasers, таких, как Hulk. В этой статье я расскажу, как можно сделать лазер, не уступающий по мощности продаваемым в этом магазине большинству моделей.

Готовим.

Для начала нужно подготовить все комплектующие:
— нерабочий (или рабочий) DVD-RW привод со скорость записи 16х или выше;
— конденсаторы 100 пФ и 100 мФ;
— резистор 2-5 Ом;
— три аккумулятора ААА;
— паяльник и провода;
— коллиматор (или китайская указка);
— стальной светодиодный фонарь.

Это необходимый минимум для изготовления простой модели драйвера. Драйвер — это, собственно, плата которая будет выводить наш лазерный диод на нужную мощность. Подключать напрямую источник питания к лазерному диоду не стоит — выйдет из строя. Лазерный диод нужно питать током, а не напряжением.

Коллиматор — это, собственно, модуль с линзой, которая сводит всё излучение в узкий луч. Готовые коллиматоры можно купить в радиомагазинах. В таких уже сразу имеется удобное место для установки лазерного диода, а стоимость составляет 200-500 рублей.

Можно использовать и коллиматор из китайской указки, однако, лазерный диод будет сложно закрепить, а сам корпус коллиматора, наверняка, будет сделан из металлизированного пластика. А значит наш диод будет плохо охлаждаться. Но и это возможно. Именно такой вариант можно посмотреть в конце статьи.

Делаем.

Сначала необходимо добыть сам лазерный диод. Это очень хрупкая и маленькая деталь нашего DVD-RW привода — будьте аккуратны. Мощный красный лазерный диод находится в каретке нашего привода. Отличить его от слабого можно по радиатору большего размера, нежели у обычного ИК-диода.

Рекомендуется использовать антистатический браслет, так как лазерный диод очень чувствителен к статическому напряжению. Если браслета нет, то можно обмотать выводы диода тонкой проволочкой, пока он будет ждать установки в корпус.

Не перепутайте полярность! Лазерный диод также выйдет из строя мгновенно при неправильной полярности подводимого питания.

На схеме указан конденсатор 200 мФ, однако, для портативности вполне хватит и 50-100 мФ.

Пробуем.

Прежде чем устанавливать лазерный диод и собирать всё в корпус, проверьте работоспособность драйвера. Подключите другой лазерный диод (нерабочий или второй, что из привода) и замерьте силу тока мультиметром. В зависимости от скоростных характеристик силу тока нужно выбирать правильно. Для 16х моделей вполне подойдет 300-350мА. Для самых быстрых 22х можно подать даже 500мА, но уже совсем другим драйвером, изготовление которого я планирую описать в другой статье.

Выглядит ужасно, но работает!

Эстетика.

Собранным на весу лазером похвастаться можно только перед такими же сумасшедшими техно-маньяками, но для красоты и удобства лучше собрать в удобный корпус. Тут уже лучше выбрать самому, как понравится. Я же смонтировал всю схему в обычный светодиодный фонарь. Его размеры не превышают 10х4см. Однако, не советую носить его с собой: мало ли какие претензии могут предъявить соответствующие органы. А хранить лучше в специальном чехле, дабы не запылилась чувствительная линза.

Это вариант с минимальными затратами — используется коллиматор от китайской указки:

Использование фабрично-изготовленного модуля позволит получить вот такие результаты:

Луч лазера виден вечером:

И, разумеется, в темноте:

Возможно.

Да, я хочу в следующих статьях рассказать и показать, как можно использовать подобные лазеры. Как сделать гораздо более мощные экземпляры, способные резать металл и дерево, а не только поджигать спички и плавить пластик. Как изготавливать голограммы и сканировать предметы для получения моделей 3D Studio Max. Как сделать мощные зеленый или синий лазеры. Сфера применения лазеров довольно широка, и одной статьёй тут не обойтись.

Как сделать лазер своими руками в домашних условиях

В наше время лазерные технологии используются во многих отраслях. Начиная от применения в медицине, косметологии, быту и заканчивая промышленными лазерными установками, которые могут разрезать различные твердые материалы. Большинство людей даже не задумываются о том, как сделать лазер своими руками из подручных средств.

Принцип работы

Принцип работы лазера — довольно сложный процесс. Сам по себе лазер — это своеобразный квантовый генератор. Под действием фотона атом излучает другой фотон, который похож на первый, что приводит к усилению излучаемого потока света. Для изготовления индуцируемого излучения, можно использовать электрический, химический или газовый способ. Лазеры довольно широко применяются в бытовой технике. Например, в лазерном принтере, DVD-проигрывателях, лазерных уровнях. Для того чтобы лазер мог работать в качестве режущего элемента, необходимо луч пропустить через оптические линзы, которые, в свою очередь, усилят поток света.

Если говорить о мощных лазерах, которые в состоянии резать металл, драгоценные камни, то их невозможно изготовить в домашних условиях.

Причиной тому является очень сложное устройство усиления направленного потока с помощью линз, а также мощность самого диода, которая превышает в разы мощность диода, который используется в бытовой технике. Необходимо учитывать, что промышленные лазеры в результате работы рассеивают огромное количество энергии в виде тепла и требуют довольно хорошего охлаждения.

Лазер из DVD-привода

Из комплектующих DVD-дисковода можно собрать лазер своими руками в домашних условиях. Для этого необходим рабочий привод, можно старого образца. Необходимо разобрать DVD-ROM, отсоединить все шлейфы и снять плату управления лазером. Затем необходимо извлечь диод: это удобно сделать плоскогубцами. Необходимо учитывать, что сам диод боится статического электричества, поэтому выводы диода нужно обвязать проволокой. Следующим шагом будет поиск питания для диода. Для его питания необходим источник постоянного тока, например, литиевый аккумулятор от мобильного телефона или обычные пальчиковые батарейки.

Сам по себе диод не будет иметь режущего эффекта, поэтому необходимо для него найти оптику. Сделать собственноручно этот сложный механизм не получится, его лучше извлечь из того же привода. После извлечения необходимых комплектующих нужно найти корпус для лазера. Корпусом может послужить маленький карманный фонарик, зажигалка или, на худой конец, кусок пластиковой трубки или корпус, изготовленный из дерева.

После того как корпус будет готов, необходимо поместить в него лазерный диод, оптику, ограничивающие резисторы и саму батарею. Для экономии места необходимо разобрать литиевый аккумулятор и извлечь саму батарею и плату контроля заряда, а если в фонарике есть кнопка, то ее можно приспособить как выключатель.

Перед сборкой необходимо учесть полярность диода, в противном случае он не будет работать. Ключевым моментом является номинал питания лазера, оно не должно превышать 3 В. Для продления срока службы светодиода можно подключить стабилизатор напряжения. При помощи нехитрых манипуляций можно собрать лазер из двд-привода своими руками. Схема устройства приведена ниже.

Схема стабилизатора питания выполнена на базе микросхемы LM 317. Так как диод очень чувствителен к перепадам напряжения и может выйти из строя за считаные секунды, то ему необходимо стабилизированное напряжение. Во время работы диод довольно сильно греется, что необходимо учитывать при монтаже. Чем больше нагревается полупроводник, тем меньше его КПД.

Универсальная указка

Довольно удобная вещь, с ее помощью можно подсвечивать необходимые слова, предложения, картинки на доске, при этом находясь довольно далеко, а еще в зависимости от того, насколько лазер приближен к объекту, можно выгравировать узоры на деревянных поверхностях. Сделать лазерную указку в домашних условиях несложно, если есть в наличии все комплектующие. С ее помощью можно будет поджечь спичку и бумагу, что довольно удобно на природе для разведения костра. Для этого потребуются следующие предметы:

• Неисправный CD- или DVD-привод, но с исправной головкой, в которой находится оптика и лазер.
• Самый дешевый фонарик.
• Паяльник.
• Припой и флюс или канифоль.
• Брелок указку.
• Фольгированный текстолит для изготовления платы.
• Хлорное железо (для травления платы).
• Клемные лепестки.
• Клей и спирт.
• Лазерный принтер.
• Глянцевая бумага и утюг.
• Радиодетали (тип SMD для экономии места). Монтаж такого типа деталей довольно нелегкое дело, но позволит значительно уменьшить габариты конструкции.
• Стабилизатор напряжения LM2621.
• R2 R1 –150 кОм, R4-500 Ом.
• Керамические конденсаторы: С1-0.1 мкФ, С2-100 мкФ, С3-33мкФ, С4-33 пф, С5-0,1 мкФ, VD1 – не меньше 3-х ампер 1N5821, 30BQ060, 31DQ10, MBRS340T3
• Катушка индуктивности L1, состоящая из ферритового кольца и 15 витков проволоки.

Для начала необходимо вытащить все внутренности, которые в дальнейшем пригодятся.

Затем, на плате, которая извлечена из указки, необходимо найти пластиковую гайку, открутить ее и вытянуть содержимое.

Взять паяльник и разогреть латунный коллиматор, который потом необходимо отсоединить.

Предварительно разобрать привод и извлечь из него лазерный диод и оптику. Далее необходимо приступить к разбору китайского фонарика.

Так как лазер довольно сильно греется, то для него необходимо изготовить своеобразный теплоотвод из лепестковых клемм, как показано на рисунках.

Коллиматор необходимо пропихнуть на 5 мм дальше для фиксации диода.

Важно не перепутать полярность светодиода, которую можно определить при помощи обычного мультиметра. После прозвонки нужно припаять к диоду два провода.

Следующим шагом будет сборка и подключение схемы питания для светодиода.

Чертеж платы выглядит следующим образом.

После того как чертеж распечатан на лазерном принтере и перенесен на плату, можно приступить к монтажу радиодеталей на плату.

Когда элементы будут впаяны в плату, следует подсоединить диод к плате и питание в виде батареек.

Оптический усилитель можно использовать от ранее разобранного привода.

По окончании работы все помещается в корпус из-под фонарика. Такая лазерная указка удобна тем, что при приближении к объекту ее можно использовать как зажигалку или гравер. Но если луч отдалить от объекта, то он не будет вызывать возгорания и послужит отличной указкой или прицелом для пневматического пистолета.

При помощи несложных манипуляций и некоторых комплектующих из бытовых приборов, которые пришли в негодность, можно собрать вполне сносную лазерную указку, а цена и качество приятно порадуют.

Лазерная указка в домашних условиях — пошаговая схема + видео

Многие из вас наверняка слышали, что изготовить лазерную указку или даже режущий луч вполне можно дома, используя простые подручные средства, но как сделать лазер самостоятельно, известно мало кому. Прежде чем приступать к работе над ним, обязательно ознакомьтесь с техникой безопасности.

Правила безопасности при работе с лазером

Неправильное использование луча, особенно высокой мощности, может привести к порче имущества, а также сильно навредить вашему здоровью или здоровью сторонних наблюдателей. Поэтому, прежде чем испытывать собственноручно сделанный экземпляр, запомните следующие правила:

1. Проследите, чтобы в комнате, где проводятся испытания, не было животных или детей.
2. Никогда не направляйте луч на животных или людей.
3. Используйте защитные очки, например, очки, применяемые при проведении сварочных работ.
4. Помните, что даже отраженный луч может навредить зрению. Никогда не светите лазером в глаза.
5. Не используйте лазер для воспламенения предметов, находясь в закрытом помещении.

Простейший лазер из компьютерной мыши

Если лазер необходим вам только ради развлечения, достаточно знать, как сделать лазер в домашних условиях из мышки. Его мощность будет совсем незначительной, зато и изготовить его труда не составит. Понадобится лишь компьютерная мышка, небольшой паяльник, батарейки, провода и тумблер отключения.

Сначала мышь необходимо разобрать. Важно не выламывать делали, а аккуратно раскручивать и снимать их по порядку. Сначала верхний кожух, за ним нижний. Далее, используя паяльник, нужно убрать лазер мышки с платы и припаять к нему новые провода. Теперь остается присоединить их к тумблеру отключения и подвести проводки к контактам батареек. Батарейки можно использовать любого типа: и пальчиковые, и так называемые блинчики.

Таким образом, простейший лазер готов.

Изготовление мощного лазера из DVD-RW привода

Если слабенького луча вам мало, и вам интересно как сделать лазер в домашних условиях из подручных средств с достаточно большой мощностью, то стоит попробовать более сложный способ его изготовления, используя при этом DVD-RW привод.

Для работы вам понадобятся:

• DVD-RW привод (скорость записи должна составлять не менее 16х);
• аккумулятор ААА, 3 шт.;
• резистор (от двух до пяти Ом);
• коллиматор (заменить можно деталью от дешевой китайской лазерной указки);
• конденсаторы 100 пФ и 100 мФ;
• фонарь светодиодный из стали;
• провода и паяльник.

Ход выполнения работ:

Первое, что нам необходимо, – это лазерный диод. Расположен он в каретке DVD-RW привода. Он имеет больший радиатор, чем обычный инфракрасный диод. Но будьте осторожны, эта деталь является весьма хрупкой. Пока диод не установлен, лучше всего произвести обмотку его вывода проволокой, поскольку он слишком чувствителен к статическому напряжению. Обратите особое внимание на полярность. Если питание подвести неверно – диод тут же выйдет из строя.

Соедините детали по следующей схеме: аккумулятор, кнопка включения/выключения, резистор, конденсаторы, лазерный диод. Когда работоспособность конструкции проверена, остается лишь придумать для лазера удобный корпус. Для этих целей вполне подойдет стальной корпус от обычного фонаря. Не забудьте также про коллиматор, ведь именно он превращает излучение в тоненький луч.

Теперь, когда вы знаете, как сделать лазер в домашних условиях, не забывайте о соблюдении техники безопасности, храните его в специальном чехле и не носите с собой, так как правоохранительные органы могут выдвинуть вам претензии по этому поводу.

Смотрите видео : Лазер из DVD привода в домашних условиях и своими руками

Как сделать лазерную указку в домашних условиях?

Как сделать лазерный уровень своими руками?

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем.

Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго.

Поэтому куда проще использовать лазерный уровень, единственным камнем преткновения становится его высокая стоимость, поэтому куда выгоднее становится собрать лазерный уровень своими руками.

2 Другие видео инструкции и руководства

Виды лазерного уровня

В домашних условиях можно изготовить два типа устройств – вращающихся только в горизонтальной плоскости либо дающих разметку и в горизонтальной, и в вертикальной плоскости одновременно. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Способ №1. Лазерный уровень из указки и емкости с водой.

Это наиболее простой способ изготовить лазерный уровень своими руками, для нее вам понадобиться любая емкость, в которую можно налить воду до краев, чтобы в ней помещался кусок пенопласта. В качестве емкости можно взять любое ведро или кастрюлю, обрезать пластиковую баклажку. Также возьмите обычную лазерную указку с точечной насадкой, плоский кусок пенопласта с ровными поверхностями. В качестве крепления применяется кусочек пластилина, хомут или пластырь, если у вас ничего этого нет, можете использовать любой клей или герметик.

Лазерный уровень собирается в такой последовательности:

1. Определились, где нужно делать разметку, предварительно установите пустую емкость на пол на нужной высоте. Если вы будете переносить наполненную водой кастрюлю, вода из нее разольется.
2. После установки налейте в емкость до краев воду. Если емкость располагается на каком-либо предмете, используемом в качестве возвышения (стуле, коробке и т.д.), обеспечьте его устойчивое положение на полу или грунте. Иначе вам придется дожидаться угасания колебаний после каждого прикосновения к уровню.
3. Прикрепите к пенопласту лазерную указку при помощи пластыря или хомута. При этом вам необходимо обеспечить наиболее плотное и ровное прилегание лазерного указателя к пенопласту. Поэтому если одной точки фиксации мало, прилепите его по всей длине. Если какой-то элемент выступает над всей поверхностью (насадка, пробка и т.д.) ее следует удалить или закрепить на пластилин.
4. Включите лазерную указку и поместите лист пенопласта на поверхность воды. Самодельный лазерный уровень готов.

Для того чтобы воспользоваться таким устройством, поверните лазерную указку до нужной вам точки, сделайте отметку на стене. Для дальнейших отметок поворачивайте лазерный уровень вокруг оси в нужном вам направлении. На стене проставляйте отметки в соответствующих точках. Если вы рисуете линии, проставляйте ряд точек, которые потом можно будет соединить между собой.

Таким уровнем гораздо удобнее работать вдвоем, чтобы один человек управлял лазерной указкой, а второй делал отметки на стене. В отличии от классического пузырькового уровня, данный способ позволит сократить время на разметку комнаты в три раза. Недостатком такой модели лазерного уровня является низкая точность. Поэтому его применение целесообразно в тех ситуациях, когда нет надобности добиваться точности до миллиметра.

Способ №2. Самодельное устройство из указки и уровня.

Это более сложный вариант лазерного уровня, в сравнении с предыдущей моделью, но он позволяет настраивать куда более точные измерения.

Для этого вам понадобится:

• обычная лазерная указка — можете не тратиться на дорогостоящие модели большой дальности, в них нет никакого смысла;
• строительный уровень пузырькового типа – подберите модель небольшого размера на 20 – 30см;
• регулируемая опора, которую можно вращать вокруг своей оси – идеальным вариантом будет тренога от старого стула или фотокамеры, но при отсутствии треноги используйте колышек круглой формы длиной 0,5 – 1 м и диаметром от 30 до 60 мм;
• жесткая подставка, которую можно закрепить на колышке – подойдет ровный и гладкий лист фанеры, ДСП, МДФ;
• кусочек резины для прокладки, крепежные хомуты и саморезы.

Рис. 1: схема лазерного уровня

Посмотрите на рисунок 1, здесь представлена схема лазерного уровня, для его изготовления:

1. Закрепите указку на пузырьковом уровне, для этого используйте хомуты в качестве зажимов, предварительно поместите между ними резинку в качестве прокладки.
2. В данном случае используется деревянный колышек, поэтому его необходимо заострить с одной стороны настолько, чтобы можно было легко заглубить этот конец в грунт.
3. С другой стороны колышка к плоской поверхности прикрутите лист фанеры при помощи самореза. Если другой конец колышка не достаточно ровный, его предварительно выравнивают ножовкой и напильником. Фанера должна располагаться под прямым углом, иначе точности измерений добиться не получиться.
4. Установите колышек с подставкой в комнате и заглубите его до нужного вам уровня.
5. Поставьте пузырьковый уровень с лазерной указкой на подставку. Теперь, при помощи пузырькового уровня, вы можете регулировать точность наносимых линий, просто наклоняя деревянный колышек в ту или иную сторону.

Эта модель обладает куда большей точностью в эксплуатации. Но для ее использования также понадобятся два человека, один из которых будет следить за нивелиром, а второй наносить разметку на стены.

Для проверки точности работы такого устройства необходимо вкрутить в подставку шуруп на уровне луча, отступить от стены на несколько метров и вкрутить в стену второй шуруп, в точке указки (рис. 2).

Рис. 2: проверка точности уровня

Если соединив эти шурупы профилем или доской вы получите правильный горизонт на пузырьковом уровне, то устройство работает точно. Если планку необходимо поднять вверх или опустить вниз, то и нивелир нужно переместить в том же направлении.

Способ №3. Изготовление крестообразного уровня с отвесом.

Этот способ актуален для тех работ, в которых вам нужно вести одновременную разметку и в горизонтальной и в вертикальной плоскости, причем достаточно продолжительное время или на постоянной основе. Так как процесс изготовления весьма трудоемкий.

Для этого вам понадобится:

• Промышленный лазерный модуль мощностью на 5 мВт и напряжением питания 3 В. В комплекте к таким идут различные насадки, как на точку, так и на крест;
• Аккумулятор или сменные батарейки на 3 В, если у вас есть блок питания, можно использовать его;
• Металлические, пластиковые или деревянные пластины, шпильки для стяжки и саморезы для крепления, хомуты или изолента для фиксации;
• Корпус для установки модуля, подшипник и соединительные провода.

Из инструментов для сборки вам понадобится ножовка, дрель, отвертка или шуруповерт, пассатижи. Самым важным свойством такого лазерного уровня является свободное подвешивание, как у маятника. Для этого он должен свободно перемещаться в двух горизонтальных плоскостях.

Для изготовления лазерного уровня:

1. В металлическом листе толщиной, соизмеримой с шириной подшипника высверлите отверстие по диаметру подшипника (рис. 3);Рис. 3: выбор пластины для подшипника
2. Вырежьте из металлической заготовки с отверстием хомут для подшипника, регулируемая конструкция позволит четко зафиксировать подшипник внутри;Рис. 4: вырежьте хомут
3. Лазерный модуль прикрепите к блоку питания с аккумулятором, в данном примере используется блок питания с подзарядным устройством (рис. 5),Рис. 5: прикрепите лазерный модуль

если вы решили запитать другим способом этот пункт можете пропустить;

1. Для крепления лазерного модуля используйте хомуты, дополнительно конструкцию можно закрепить изолентой;Рис. 6: дополнительно закрепить изолентой
2. Аккумулятор и лазерный модуль соедините через кнопку, которую затем выведите на корпус;Рис. 7. соедините через кнопку
3. Подготовьте сам корпус, в данном примере используется пластиковая коробка, на этом этапе удалите с нее лишние элементы и проделайте отверстия для лазерного модуля в торце,Рис. 8: отверстие для модуля

с противоположной стороны для подключения зарядного устройства и сверху для установки кнопки;

Рис. 9: отверстие для зарядного

1. Соберите из металлических пластин раму, в которой будет подвешиваться лазерный уровень, в данном примере для этой цели используются круглые стяжные болты;Рис. 10: соберите раму
2. Для более устойчивого положения рамы используйте специальные самоклеющиеся упоры, которые можно приобрести в мебельном магазине или изготовить самому из кусочков резины;Рис.

11: приклейте упоры

Рис. 14: пример разметки

Данная модель является наиболее точной в работе и может полностью заменить лазерный уровень заводского производства.

А за счет независимого источника питания и возможности подзаряжать его от сети он ничем не уступает заводским в эксплуатации.
