Как сделать дровокол в домашних условиях?

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

Конусный дровокол своими руками. Простая конструкция для облегчения ручного труда

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Такой непродуктивный и трудоёмкий способ просто не мог быть оставлен без внимания домашних умельцев, пытающихся механизировать эту работу. Одним из приспособлений, которым можно легко и быстро колоть дрова, является конусный дровокол. Учитывая его несложную конструкцию и возможность использовать в работе подручные материалы, предлагаем изготовить механический винтовой колун своими руками. К тому же всё, что для этого требуется можно приобрести интернет-магазине комплектующих винтовых дровоколов жми здесь по ценам завода производителя. В каталоге представлены конусы разных диаметров, крепления и готовые комплекты, которые остаётся только прикрепить к мотоблоку или двигателю.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

• простоту конструкции;
• возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
• высокую производительность оборудования;
• низкую стоимость установки;
• эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации. Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле.

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

• мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
• для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
• частота вращения конусного винта — не более 500 об/мин;
• станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
• вал конуса устанавливается на подшипниковых опорах;
• конус должен иметь упорную резьбу;
• при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
• во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Что понадобится для изготовления

Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:

• конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
• вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
• шкивы или звёздочки;
• приводной ремень или цепь от автомобильной либо мотоциклетной техники;
• подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
• стальные профильные трубы или уголки для станины;
• металлический лист толщиной не менее 4 мм для рабочего стола;
• электродвигатель;
• проводка;
• выключатель или магнитный пускатель;
• УЗО;
• болты и гайки М8 или М10.

Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

Основные узлы конусного дровокола

Если предполагается использовать дровокол в качестве передвижной установки, то стоит заранее позаботиться о прочных металлических колёсах. По-настоящему мобильная конструкция получается с использованием в качестве силовой установки бензинового или дизельного двигателя.

При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:

• сварочный аппарат;
• электрическая дрель с набором свёрл;
• болгарка;
• молоток;
• набор гаечных ключей;
• рулетка, маркер.

Для защиты от коррозии подойдёт любая эмаль для наружных работ. Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика. Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Дровокол своими руками

Дровокол помогает в домашнем хозяйстве при заготовке дров. Достаточное количество времени теряется на колку дров и установку на просушку. Существуют несколько видов механических дровоколов, которые позволяют не прикладывать больших физических усилий при работах.

Механические дровоколы

Небольшой объем работ можно производить с помощью простого устройства. Отличается дровокол простой конструкцией и возможным изготовлением из любого подручного материала. Производительность данного устройства низкая, но дает возможность безопасно производить работы по заготовке дров своими руками. Существует немного совершенные устройства для колки дров, которые можно изготовить при домашнем хозяйстве.

Наиболее легкий и простой вариант для сборки дровокол своими руками по конструкции похож на колодезный журавль. Стойки соединяются шарнирным способом, вместо емкости установлены ручки с резаком. Таким механизмом работа происходит за счёт физической силы. Сборка может быть произведена из любых подручных средств, понадобится уголки и несколько труб, в качестве резака можно использовать сломанный топор.

Схема механического дровокола

Изготовленный своими руками механический колун имеет ряд недостатков. Для более упрощенного процесса следует использовать удлиненный рычаг, что сказывается на габаритах механизма. Наиболее распространенный вариант, это установка рычажной системы с более весомым колуном. В следствие повышенной массы, конструкцию проще всего залить бетоном в землю. Данное устройство компактнее, эффективнее своего конкурента.

Классификация дровоколов

Заготовка дров в хозяйстве – дело частое, требует множество усилий. Перед изготовкой самодельного приспособления для колки дров своими руками, необходимо определиться с объемами, предназначением устройства. Предполагаемое оборудование подразделяется на основные категории:

• Механическое устройство – наличие двигателя, как привода для винта или гидравлики, электрические и пружинные энергозависимые дровоколы.
• Конструктивные особенности – реечные, вертикальные, конусные, горизонтальные и так далее, существует масса конструкций для колки дров.
• Принципы действия могут быть гидравлическим или пневматическим, в форме винта.

Наиболее дешевым по конструкции вариантом является колун механического типа, состоящий из стойки и опорного стола. Для более сложных конструкция, например конусного дровокола, понадобится оснастка для соединения двигателя и сам вращающий элемент. Данный станок в разы повысит производительность по сравнению с механическим устройством.

Пример самодельного механического дровокола

Используя соответствующие чертежи возможно изготовить своими руками более сложную реечную конструкцию. Принцип действия основывается на преобразовании вращательной энергии в поступательные движения, исходя из этого, понадобятся дополнительные материалы для изготовки.

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Дровоколы с электроприводом

Ручные инструменты и механические приспособления помогают справиться с повседневными задачами. Однако, если требуется серийное производство заготовок дров, механическим дровоколом будет не легко сделать большое количество, в силу физической усталости человека. Для более легкого и быстрого процесса возможно применение электродвигателей на конструкциях дровоколов. Своими руками изготовить электрический дровокол сложнее, но если правильно подогнать детали по чертежам, возможно добиться конструкции, не отличающейся от продаваемых на рынке.

Винтовой конусный

Наиболее простой в изготовлении, надежной конструкцией – является винтовой дровокол, изготовленный своими руками. Используется две разновидности, отличаются лишь наличием резьбы на вращающемся элементе. Разбитие чушки происходит за счет врезания в ее середину, у более крупных в первую очередь откалываются края, затем середина.

Схема винтового дровокола

Перед сборкой конструкции необходимо подловить составные части. Раскалывающая часть должна быть выточена по чертежу конусного дровокола. Если использовать инструмент без резьбы, придется прикладывать достаточное усилие при расколе дров. Резьбовой наконечник вгрызается в древесину, тем самым делает процесс более облегченным. Изготовление наконечника производится на токарном станке с определенными параметрами. Обычно такие работы заказывают в токарном цеху, но если есть опыт работы и оборудование, возможно изготовить приспособление для конусного дровокола своими руками.

Электромотор для работы необходимо подобрать по параметрам мощности, количеству оборотов. Прямое соединение возможно, если параметры электродвигателя следующие:

• Частота вращения вала 300-500 оборотов в минуту, меньший показатель будет слишком малым для работы, способствует затягиванию процесса, а большее количество оборотов опасно, так как может вырвать заготовку из рук.
• Мощность двигателя не менее 2-х кВт, для бесперебойной работы двигателя с твёрдыми породами дерева.

Бывают случаи, когда найти двигатель с идентичными параметрами невозможно. Тогда необходимо установить редуктор или ременную передачу. Установка дополнительного оборудования позволяет использовать двигатель при необходимых параметрах. Передача бывает также цепного типа, она надежнее, но издает повышенный шум при работе.

Гидравлический дровокол

Модели гидравлического типа тяжелее при изготовлении. Для изготовления понадобиться схема гидравлического дровокола, при сборке необходимо учитывать множество параметров:

• Расположение чушки может быть горизонтальным либо вертикальным, в зависимости от типа материала.
• Габариты агрегата подбираются под средние размеры обрабатываемых заготовок.
• Размер гидравлического цилиндра и мощности привода зависят на силу раскалывания бревна.

Гидравлический дровокол своими руками

Изготовить гидравлический дровокол своими руками несколько тяжелее, чем остальные. Отличительными особенностями является равномерные детали на выходе, скорость раскола. Инструмент может использоваться как в домашних целях, так и при мелком производстве дров для продажи на рынке. Усилие, прикладываемое при процессе велико, поэтому материал при изготовке гидравлического дровокола своими руками должен обладать достаточной толщиной. Режущие ножи устанавливаются в форме квадрата или звездочки для распила чушки на несколько частей за один процесс.

Механический пружинный колун

Доработанная версия ручного колуна – механическое пружинное устройство. Дровокол действует по принципу центробежной силы, главное назначение конструкции – удержать колун с внушительной массой при конце цикла. Пружина должна быть изготовлена подвижной, для регулировки усилия, прилагаемого для остановки колуна. Устройство, изготовленное своими руками должно обладать соответствующей росту человека высотой, для наименьших нагрузок.

Пружинный механический дровокол

Изготовление зажима для поленьев производится в целях безопасности. Механизм рамы испытывает постоянные нагрузки, поэтому необходимо изготовить ее из двойного материала. Для возможной мобильности имеется возможность установить колеса на одну из сторон для перемещения.

Простой дровокол своими руками механика

Распространенным видом дровокола является реечный тип механизма. Принцип работы состоит из пуска цикла, после чего происходит сцепка всех элементов, толкатель упирается в заготовку и происходит процесс резки, путем соединения с ножом. Чтобы изготовить самодельный дровокол, понадобятся следующие элементы:

• Привод, обычно используется электродвигатель. При местах отсутствия электроэнергии, возможно использовать двигатель, работящий от горючих смесей.
• Шкив передачи на валу, передача соединяется ремнем.
• Шестерня зубчатая, расположенная на конце вторичного вала.
• Рама для колоды, режущий нож, рычаг управления.

Двигатель необходимо подбирать с большим запасом мощности. Дровокол реечного типа, изготовленный своими руками может использоваться со всеми типами древесины. Контроль за безопасностью, нагрузки на двигатель достигается путем улучшенной передачи и плавности усилия.

Также механический дровокол имеет простую конструкцию при винтовом исполнении. Наименьшее количество затрат на изготовление, делают его незаменимым в хозяйстве. Своими руками изготовить инструмент возможно имею старый электродвигатель, подготовленный конусный винт, базовые знания в электрике для подключения двигателя к пусковому устройству.

Как сделать дровокол мобильным

Мобильный дровокол необходим в ситуациях, когда устройство необходимо переместить на большое расстояние. Сделать дровокол мобильным дают возможность прикрепленные колеса.

Следует учитывать вес изготовленной конструкции, рассчитать нагрузку на оси.

Для безопасной работы необходимо предусмотреть блокировку колес или пользоваться подножками во время использования инструмента.

Как выбрать дровокол особенности изделия

Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.

Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.

Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.

Преимущества и недостатки использования дровокола

Перед изготовлением любого агрегата своими руками, стоит задаться вопросом, так необходим ли он в хозяйстве. Покупка или самостоятельное изготовка устройства потребует немало финансовых затрат и усилий, необходимо взвесить все достоинства и недостатки. К плюсам устройства относятся.

1. Физические нагрузки на человека. Оператор машины лишь производит загрузку, контролирует процесс, основную физическую работу выполняет механизм дровокола.
2. Устройство, которое включает в себя электропривод быстрее справится с поставленными задачами, нежели производить работы вручную.
3. Удобное использование сохраняют здоровье и физическую силу.
4. Простота эксплуатации, отсутствие применения физической силы дают возможность использовать механизм всем типам людей.

Недостатков при эксплуатации заметно меньше, но все-таки они присутствуют, как и у каждого устройства.

1. Сложная конструкция некоторых моделей. Для более равномерного полено в конечном результате используется гидравлический дровокол. Изготовить в домашних условиях своими рукам такой механизм накладно и отнимет достаточно времени.
2. Высокая стоимость готовых конструкций. Покупка готового дровокола сэкономит время на изготовку, однако стоимость некоторых моделей настолько высока, что не оправдывает себя при процессе использования.

Необходимо понимать, что для небольшого участка покупка оборудования не целесообразна. Имея четкое предназначение и постоянную реализацию дров стоит задуматься о покупке или изготовке своими руками дровокола.

Дровокол своими руками: как облегчить заготовку и колку дров

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

• Классификация дровоколов
• Схема сборки ручного устройства
• Изготовление пружинного дровокола
• Винтовой (конусообразный) станок
• Гидравлический дровокол ручной сборки
• Реечный вариант устройства

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

• горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
• вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

• механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
• электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
• бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

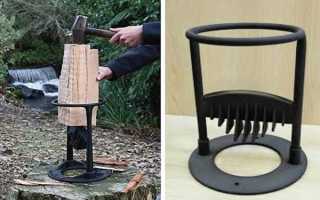

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

• отрезок швеллера;
• уголки;
• автомобильная пружина;
• пластина-нож;
• отрезок трубы;
• шарнирный узел;
• рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

Изготовление дровокола своими руками по чертежам — инструкция

Создать дровокол своими руками, чертежи, фото и инструкции к которому разработаны опытными мастерами, может любой желающий. Для этого можно использовать большое количество подручных средств, что никак не ухудшит эффективность созданного оборудования. Оно существенно облегчит ведение домашнего хозяйства и автоматизирует непростой процесс заготовки дров.

Классификация дровоколов и их особенности

Самодельный дровокол — отличное решение, по сравнению с дорогостоящим оборудованием подобного типа. Он обычно работает по следующему принципу: мотор перемещает дерево на специальные ножи, которые раскалывают его на несколько частей. При выборе конструкции самодельного аппарата следует обращать внимание на такие особенности:

• метод укладки бревен – вертикальный или горизонтальный. Первый вариант более мощный, второй – помогает разрезать кривые полена;
• производительность. Подобные приборы могут быть бытовыми или промышленного назначения;
• мощность привода. В домашних условиях лучше всего сделать агрегат с мощностью до 2,5 кВт.

Классификация оборудования

Дровоколы, с учетом типа привода, разделяют на такие виды:

• на бензиновом или дизельном, который обеспечивает высокую степень эффективности и автономность;
• механического типа. Такие агрегаты будут полезны при работе с малыми объемами материалов;
• на электроприводе. Такие модели обычно стационарны, но отличаются высокой производительностью.

Разновидности дровоколов

Изготавливая дровокол своими руками, следует понимать, что он может иметь различную конструкцию. Это влияет на появление следующих разновидностей оборудования.

Реечный (электрический) тип

Данный тип оборудования сделать довольно легко. Оно отличается наличием специального толкателя, который подает бревна на механизм резки. Чтобы сделать такой агрегат своими силами, можно использовать детали из реечного домкрата. В процессе эксплуатации данного оборудования редко возникают трудности (из-за отсутствия сложных механизмов).

Гидравлический тип

Данное устройство работает по принципу гидравлического пресса. В данном случае гидроцилиндр перемещает бревно на острый клин, который и раскалывает его на несколько частей. Функционирование таких дровоколов возможно благодаря наличию в их конструкции масляного насоса. Обычно он работает от дизельного или бензинового двигателя.

Основной недостаток такого оборудования – дороговизна. Но она компенсируется высокой производительностью и простой эксплуатации.

Ручной тип

Ручной дровокол имеет простую конструкцию. Он состоит из металлической трубы, которая при помощи шарнира соединена с основанием. На своеобразном «журавле» находится рабочее лезвие и несколько усиливающих элементов. Чтобы сделать процесс поднятия трубы проще, иногда на нее дополнительно устанавливают противовесы.

Для раскалывания дерева «журавль» резко опускают вниз. Под влиянием силы инерции дерево разбивается на несколько частей.

Преимуществом такого дровокола называют простоту его конструкции и дешевизну. Для изготовления агрегата достаточно купить несколько труб. Основной недостаток – необходимость применения физической силы.

Как самостоятельно сделать дровокол?

Чтобы самостоятельно сделать дровокол, необходимо подготовить все материалы и найти чертежи. После этого можно переходить к изготовлению основных конструктивных деталей и сборке агрегата.

Материалы и инструменты

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

• конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
• вал;
• шкивы;
• звездочки;
• приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
• подшипники, оснащенные корпусами;
• металлический уголок или трубы;
• стальной лист толщиной 4 мм для формирования рабочей поверхности;
• металлические обрезки;
• электрический двигатель;
• электропроводка;
• УЗО;
• болты и гайки;
• магнитный пускатель.

Правила выполнения сборки

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
2. Из металлического листа вырезают перекрытие для стола и полку.
3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
5. На готовый каркас устанавливают столешницу и полку.
6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
11. Монтируют рассекатель.
12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Как сделать гидравлический дровокол?

Если нужно сделать гидравлический дровокол своими руками, необходимо дополнительно к основному перечню материалов подготовить масляный бак и насос, металлические балки, шланги высокого давления, гидроцилиндр. Технология изготовления агрегата выглядит следующим образом:

1. Из прокатных материалов формируют станину.
2. Над балкой на высоте 5 см устанавливают гидроцилиндр.
3. На конце штока монтируют толкатель из листового материала.
4. Нужно сделать корпус для ножа, чтобы обеспечить его передвижение по станине.
5. В корпусе делают несколько отверстий и крепят нож с использованием болтов и гаек.
6. Соединяют в одну цепь все элементы гидравлической системы – насос, бак, гидроцилиндр, управляющий блок.

Основные положения техники безопасности при эксплуатации дровокола

Если удалось сделать дровокол своими руками, необходимо не менее ответственно подойти к его эксплуатации. Из-за высокого крутящего момента на валу конуса данный прибор может быть небезопасным. Насаживать чурки рекомендуется голыми руками. В этом и заключается главная опасность. Работник использует перчатки, поэтому существует вероятность, что их затянет на винт. Это может привести к серьезной травме верхних конечностей.

Особенно внимательным следует быть при раскалывании бревен с большим количеством сучков, чурок из комлевой части кругляка. Если даже делать все правильно, существует вероятность появления аварийных ситуаций. Может произойти заклинивание вала, выброс щепок в разные стороны или прокручивание бревна.

Представляет потенциальную опасность и повышенная частота вращения конуса. В таком случае очень трудно контролировать рабочий процесс. Поэтому рекомендуется обеспечить частоту вращения вала в допустимых границах.

Видео: Как сделать дровокол своими руками
