Как сделать бетономешалку в домашних условиях?

Самодельная бетономешалка

Как и многих дачников, бетономешалка своими руками была сделана нашим пользователем belor44 не ради забавы. Летом предстояло заливать фундамент для дома. Ближайший растворо-бетонный узел, где можно было бы приобрести качественную строительную смесь, находился в 80-ти км от дачи. Стоимость бетона с доставкой была впечатляющей. Еще один вариант – нанять «Таджикстрой» – тоже быстро отпал: у этих рабочих постоянные проблемы с инструментом.

Содержание:

Как сделать грушу;
Как сделать станину;
Как сделать редуктор.
Как правильно загружать компоненты для растовра.

Как выбрать объем груши

40 кубометров бетона – немалый объем для ручного труда в одиночку. Да и зачем, когда с этой задачей справится нехитрое устройство! Так постепенно созревала идея вымешивать бетон самому, с помощью бетономешалки. Но и тут оказалось не все просто: устройства, представленные в торговых точках, оставляли желать лучшего.

Вывод напрашивался сам собой: небольшая самодельная бетономешалка своими руками. В поисковиках форумчанин нашел все, что нужно было знать: конструкцию, размеры, чертежи, расчеты и др. Для простой самодельной бетономешалки оптимальным показался объем в 0,25 кубометров. Весь необходимый «черновой» б/у материал belor44 нашел на пунктах приема металла и разборках автомобилей.

На FORUMHOUSE вы найдете чертежи бетономешалки, которые помогут вам определиться с объемом.

Как сделать грушу

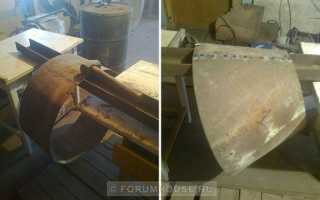

Кувалда – в правой руке, левая держит детали, вырезанные из металла толщиной 2,5 мм. Можно начинать! Все элементы будущей груши форумчанин довел до нужной формы на швеллере.

Низ устройства вырезал из металлического листа толщиной 5 мм.

Грушу самодельной бетономешалки можно сделать из металлической бочки!

Одной из сложных операций для belor44 оказалось совместить все детали груши. Вначале он связал середину и дно. В этом снова помогли лучшие помощники русского мастера – бревно и кувалда.

Кувалдой нужно было работать сильно, но аккуратно. У форумчанина так не выходило: от удара вылетало дно. После нескольких безуспешных попыток он сделал своеобразный ограничитель на средней части груши: края слегка, на 5 мм, порезал и загнул внутрь. Верхнюю часть он вставил в середину и «выковыривал» с помощью гвоздодера и полена.

Опыт, который пришел уже после – не следовало все делать так плотно. Надо было «прослабить» верх, ограничив его выход так же, как он это делал с дном.

Какие ошибки можно допустить

Перед установкой верхней части (пока вес конструкции не стал непосильным) belor44 устроил груше посадочное место. Форумчанин считает, что это его основной просчет. Прежде всего, он разорвал конструкцию. Вторая ошибка – он варил сталь с чугуном. Очень уж очень хотелось мастеру получить максимально разбираемый механизм! Ведь предполагались немалые нагрузки, и, значит, ремонт. Однако в данном случае, считает форумчанин, вместо тормозного диска имело смысл вырезать надежный круг из стали, это улучшило бы качество изделия.

Как сделать станину

Наконец, belor44 взялся за станину, на которой все уже собранное будет держаться. Обзавестись бесплатными подшипниками у форумчанина не было возможности, поэтому механизм опрокидывания он решил сделать просто: труба внутри трубы. Бетономешалка своими руками делалась не на продажу, поэтому такой вариант– достаточно неплохое решение.

Главное при конструировании рамы – это выбрать центр тяжести. Иначе устройство будет опрокидываться. Выгрузка бетона должна проходить без особых усилий. Если в процессе эксплуатации вы будете перевозить бетономешалку по участку, поставьте раму на колеса!

Основание у форумчанина вышло мощным и тяжелым: не очень хорошо, но belor44 решил, что это лучше, чем вихляющие при работе устройства сомнительных производителей. Да и помощничек, на случай перестановки, у мастера имелся более, чем неплохой – подъемный кран.

Как сделать редуктор

Для механизма вращения belor44 прикупил маховик и ступицу от «Волги» и бендикс от «Москвича». Снимать венец с оси маховика не стал, хотя веса и без того не такому уж легкому устройству он добавлял. Решил, что центровать его и крепить на груше – дело хлопотное, да и грушу форумчанин запланировал съемную – чтобы впоследствии можно было менять на сито.

Для опрокидывания belor44 приварил к раме механизм – маховик и шестеренку от классического ВАЗа. Шестеренку он отрезал от бендикса, затем приварил к валику. Использовались два подшипника, они плотно вошли в подобранную трубу. Еще сделал шестигранное колесо.

Пришлось приварить дополнительные усилители. Форумчанин обварил горловину шестеркой и принялся за изготовление «редуктора». Снова-таки, действовал по старой схеме: вал, труба, два подшипника. На валу и двигателе рассчитывал шкивы таким образом, чтобы было не больше 25 оборотов в минуту.

Двигатель форумчанин использовал на 380 В, 0,6 кВт – маловат, но зато проверенный, еще времен Союза.

Опыт использования в строительстве

Самодельная бетономешалка готова, первые испытания прошли успешно. Изучив опыт форумчан, belor44 нашел наиболее приемлемый порядок загрузки компонентов для перемешивания бетона:

1. Загружал весь щебень;
2. Заливал часть воды;
3. Засыпал часть цемента;
4. Снова заливал воду;
5. Еще часть цемента;
6. Понемногу – песок.

Для отмостки гаража хозяин делал раствор покрепче, смешав цемент, песок, щебень и воду в пропорции 1:2:3:0,7 -0,6 и добавив пластификатор С-3.

Чтобы было удобнее, при загрузке форумчанин ставил грушу вертикально. Благодаря этому, в емкости свободно вмещались и перемешивались два ведра на 12 литров цемента, 4 – песка, 6 – щебня, 2 (по 0,7 литра) – воды.

Смотрите другие темы наших пользователей об изготовлении вибро-оборудования:
вибростолов, виброплит, миксеров, бетоносмесителей с фотографиями, чертежами и отзывами.

По материалам участника форума «Дом и Дача»

Бетономешалка своими руками: 90 фото простых и эффективных вариантов для постройки

Ни одна стройплощадка не может быть организована без бетона. Замешивать раствор при помощи обычной строительной лопаты и большой емкости весьма проблематично и физически затруднительно. А если объемы работ большие — то такой процесс лишен целесообразности.

Значительно удобнее использовать бетономешалку. В каждом строительном магазине продаётся такой агрегат. Кто-то в целях экономии денег сооружает сей агрегат для замеса цементного раствора своими силами. Посмотрите фото бетономешалки, выполненной своими руками, дабы понимать какими они могут быть.

Как сделать бетономешалку своими силами?

Изготавливая бетономешалку своими силами у вас появляется возможность обзавестись собственным оборудованием с минимальным расходом финансов. Рассмотрим в деталях процесс изготовления бетономешалки.

На самом деле конструкция довольно простая – замес тут механический. Все очень хорошо видно на чертежах бетономешалок. Основное преимущество агрегата — работа с большими объемами цемента.

Привод здесь не обязательно должен быть ручным или механическим, можно установить электродвигатель. Чтобы выгрузить бетон из мешалки, бадью наклоняют в одну из сторон.

Механическая бетономешалка

Есть здесь и минус, характерный для всех подобных бетономешалок с использованием цилиндрической емкости под цемент — замес цемента в углах неаккуратный и некачественный. При превышении оборотов свыше 35 в минуту, смесь разлетается.

Решить вторую проблему можно, если вместо вырезанного отверстия приварить обратно отрезанный элемент и сделать люк. Для замешивания раствора в такой бетономешалке требуется не больше 5 мин., на сухой уходит от 1 до 12 мин.

Инструкция как сделать бетономешалку приводится ниже. Эта конструкция, как и представленная ранее выше, может быть с электрическим приводом и без него. Преимущество: однородность всего цемента, скорость замеса смеси и качественный бетон на выходе.

Для изготовления подойдет старая бочка, несмотря на невзрачный внешний вид, она не будет ничем уступать современным бетономешалкам промышленного производства. В данном случае, на скорость замешивания влияют больше обороты, а не время. Достаточно прокрутить смесь несколько раз, как она уже полностью готова.

Из минусов можно выделить весьма сложную схему самой конструкции бетономешалки. Чтобы изготовить даже самый простой ручной вариант, нужно будет запастись сразу десятком различных элементов и запчастей.

Все внимание нужно сосредоточить при изготовлении бетономешалки на разгрузочном люке, посмотрите как плотно прилегают шпингалеты, уплотнители и петли. Каждый элемент должен быть крепким и надежным, обладать высоким качеством. Ну а если питание поблизости для электрической мешалки отсутствует, то подобный агрегат окажется просто незаменимым.

Подобные конструкции можно встретить и в сфере промышленного производства. Это свидетельствует о том, что самодельная бетономешалка не уступает ничем фабричным образцам.

Электрическая бетономешалка

Еще один вариант бетономешалки подразумевает использование электродвигателя. Это самая популярная конструкция, которую любят копировать друг у друга домашние кустарные мастера. Никаких особых пояснений по этому поводу не требуется. Схема доступна на фотографии ниже.

Есть огромное количество конструкторских решений и видов электрической бетономешалки. Даже детальные чертежи представлены в большом количестве.

Поговорим об этом агрегате в паре слов. Как правильно сделать бетономешалку своими руками:

• Горловая часть и днище конструкции укрепляются при помощи сварных планок;
• Идеальным выбором будет рамный миксер, сваренный с основанием;
• Обратите внимание, чтобы ось и емкость вращались вместе — рама станет сложнее, но при этом увеличиться её надежность, и будет отсутствовать необходимость в уплотнителях на днище. Последний момент влияет на срок эксплуатации готового устройства.

Электрическая бетономешалка с перфоратором

Несмотря на наличие хорошего дорогого перфоратора с отличными показателями параметров в 1-1,5 киловатта, и ударной функцией, не так просто изготовить качественную бетономешалку.

Наиболее часто встречающиеся ошибки:

Неправильно выбранная по габаритам емкость. Она не должна быть чрезмерно круглой формы, иметь вытянутые очертания.

Неправильное расположение вибратора значительно ухудшает качественные показатели замешивания. Его высота до дна должна соответствовать диаметру. Раствор должен быть залит в том же объеме, что и радиус вибратора.

Плоский вибратор не самое лучшее решение. Такой инструмент не сможет создать необходимые волнообразные возмущения на поверхности смеси и она просто не будет должным образом перемешена.

Посмотрите на изображение ниже, чтобы понимать какой именно следует применять или покупать. Наиболее подходящая модификация имеет пару тарелок (блюдец).

Вибратор больших размеров. На каждый последующий киловатт мощности прибавляется 15-20 см в диаметре. Наш агрегат сможет спокойно работать с тарелками на 25 сантиметров.

Как сделать бетономешалку принудительного действия своими руками

Стационарная или передвижная бетономешалка своими руками с ручным или электрическим приводом по производительности не проигрывает промышленным аналогам и ощутимо выигрывает в цене. Сооружают самодельные устройства из материалов, крепежа, емкостей, которые есть в хозяйстве.

1. Изготовление бетономешалки в домашних условиях
2. Выбор конструкции и материала, что понадобится
3. Чертежи и устройство простых бетономешалок
4. Бетономешалка принудительного типа из жестяной кастрюли
5. Вибрационная бетономешалка из перфоратора
6. Бетономешалка с ручным приводом из бочки
7. Как сделать бетономешалку своими руками, пошаговое руководство со схемами и чертежами
8. Как изготовить недорогую бетономешалку из стальной 200 литровой бочки и электрического двигателя от стиралки

Изготовление бетономешалки в домашних условиях

Для сухого замеса, цементного раствора, мешалку для бетона своими руками можно сделать со стационарным или вращающимся барабаном. В приспособлениях первого варианта ингредиенты смешивают вращающиеся лопасти или погруженный в смесь вибратор, во втором варианте компоненты перемешиваются сами под действием гравитации при переворачивании емкости.

Выбор конструкции и материала, что понадобится

Чтобы своими руками изготовить бетоносмеситель принудительного действия, понадобится двигатель (бензиновый, электрический) 2-4,5 кВт, червячный редуктор (передаточное отношение 1 к 50). Для бака (груши) лист металла толщиной 6-8 мм. Профильная труба для рамы под привод и стола для емкости, труба для приводного вала.

Принцип действия стационарной бетономешалки принудительного типа:

• в бак засыпают ингредиенты смеси;
• привод (двигатель, редуктор, ременная передача) заставляет вращаться вал, на котором приварены лопасти,
• компоненты смеси − цемент, песок, гравий, щебень, вода, перемешиваются до однородного состояния;
• готовый бетон (раствор), открыв шибер, выгружают через сливное отверстие.

Простейшее устройство гравитационного типа изготавливают из металлической емкости объемом 60 литров, которую устанавливают на устойчивую раму, сваренную из уголка, металлических труб. Чтобы не вращать бак вручную, устанавливают мотор от стиралки − 120 Вт, 1200 об/мин.

Для вращения груши бетономешалки используют ступицу, маховик, бендикс от легкового автомобиля.

Оптимальной скорости вращения вала добиваются с помощью самодельного цепного редуктора с передаточным отношением 1 к 20. Для его сборки берут:

• 2 шкива;
• 2 звездочки;
• 1 цепь;
• 1 ремень.

Производительность смесителя гравитационного типа с объемом бака 60 л – 40 л качественного бетона за один замес.

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

• для замешивания 1 л раствора расходуется мощность 20 Вт;
• качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Когда вал вращается со скоростью, превышающей 50 об/мин, раствор разбрызгивается по сторонам, компоненты смеси плохо перемешиваются.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

• глубина − 50 см;
• диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

• арматуру;
• куски швеллера;
• уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Производительность такого смесителя не более 20 л за один замес − низкая по сравнению с потребляемой электроэнергией.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Фланцы крепят к донной части болтами М8, гребенку – М6.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей и уголка 50 × 50 мм. Параметры:

• шаг – 5 см;
• диаметр – 12 мм;
• длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Как сделать бетономешалку своими руками, пошаговое руководство со схемами и чертежами

Представленная ниже схема наглядно указывает, как сделать бетономешалку, используя обыкновенный бидон. Для больших строительных работ такое приспособление не годится, но эффективно при замешивании небольших объемов бетона, раствора.

Горловина обеспечивает необходимую герметичность, через нее засыпают ингредиенты и выливают готовую смесь. Основание варят из швеллера (уголка). Муфты закрепляют на упорах. Отверстия для поворотного вала просверливают на одной линии.

Как изготовить недорогую бетономешалку из стальной 200 литровой бочки и электрического двигателя от стиралки

Бетономешалка из бочки 200 литров своими руками для приготовления смеси любого состава с электрическим приводом собирается просто. Нужен сварочный аппарат, болгарка, движок от стиральной машинки. Корпус (1) обеспечивает удобную загрузку песка, щебня, других ингредиентов, выгрузку готового раствора. У бочки отрезают верхнюю треть от диаметра.

Схема 1.

Две опоры, на схеме они обозначены номером 4, варят из стальных уголков. Для устойчивости их соединяют арматурой, по одной стороне вверху и внизу, по другой – только снизу, чтобы подкатывать вплотную тачку, ставить другую тару. Чтобы облегчить выгрузку готового раствора, приваривают ручку (3).

На схеме 2 приведены пять элементов подвески:

• вал (1);
• подшипник подвески (2);
• подшипник вала (3);
• корпус подшипника (4);
• подвеска (5).

Схема 2.

Каждый подшипник защищают сальником.

Одним концом подвески приваривают к торцам бочки на двести литров, ролики продляют срок службы. Установка подшипников облегчает поворот рабочей емкости при выливании готовой смеси. На поворотный вал бетономешалки, сделанной своими руками из 200 литровой бочки, приваривают 4 лопасти (схема 1, деталь 2). Их сваривают из кусков уголка (25×25 мм). От них до стенок емкости оставляют зазор не более 2 мм.

Мотор от стиральной машинки (5) и червячный редуктор (6) обеспечивают валу смесителя нужную скорость вращения. Оптимальное значение – 48 об/мин. Раствор разбрызгивается при больших оборотах. Подбирая шкивы нужного диаметра, добиваются требуемой скорости вращения.

Человек, свободно владеющий сварочным аппаратом, имеющий слесарные навыки, читающий схемы, чертежи, изготовит растворосмеситель, по производительности не уступающий заводским моделям.

Технология изготовления пеноблоков своими руками

Как сделать мини-насос для бетона своими руками

Приготовление бетонной смеси своими руками

Как изготовить самодельную штукатурную станцию своими руками

Бетономешалка своими руками

Можете ли вы представить себе стройку, на которой отсутствует даже маленькая бетономешалка? Без такого агрегата приготовление хорошего цементного раствора становится практически невозможным. Когда возникает необходимость построить небольшое сооружение или просто что-то «подлатать», бетонирование становится востребованной задачей. Вот лишь короткий список ситуаций, в которых не обойтись без данного инструмента: заливка садовых дорожек, обустройство фундамента для беседки, установка забора и так далее. Одним словом, бетон нужен везде – разница только в масштабах мероприятия. Для бытовых нужд покупать промышленный аппарат бессмысленно – покупка обойдется вам непомерно дорого. Альтернативным решением станет самодельная бетономешалка своими руками. Благодаря данной статье, вы научитесь делать ее самостоятельно из подручных материалов.

• Четыре принципа смешивания бетона
• Бетономешалка из молочного бидона (фляги)
• Большая бочка
• Как делают основание для бетономешалки профессионалы?
• Как сделать бетономешалку своими руками видео
• С какой скоростью мешать бетон?
• Чертежи бетономешалки видео
• Четыре распространенные ошибки при изготовлении бетономешалки
• Самодельная бетономешалка из бочки видео

Показать все содержание

Четыре принципа смешивания бетона

По факты, приготовить свой раствор можно и без специальных приспособлений. Работать «по старой методике» многим даже нравится. Но много ли успеваешь сделать таким способом? Создать сухую смесь для строительства, используя обычную дрель либо миксер, еще можно. Но когда дело доходит до песка с цементом, они оказываются бессильны.

Самый простой и распространенный принцип смешивания называется принудительным. Все компоненты замешиваются в емкости, которая является неподвижной. Для этого обычно используется механический привод. Рабочий барабан при этом может располагаться вертикально или горизонтально.

Чертеж бетономешалки горизонтальной

Несмотря на то, что даже малый бетоносмеситель принудительного действия может оказаться весьма эффективным, свои недостатки у него тоже имеются:

• Появляются «мертвые зоны» в емкости. Это особенно касается пространства возле стен.
• Сложность конструкции. Узлы вращения должны быть герметично защищены от воздействия раствора, которое может оказаться агрессивным.
• Практически невозможно приготовить в таком агрегате раствор, в состав которого входят средний и крупный наполнитель.

Второй по счету принцип называется гравитационным. В этом случае все компоненты перемешиваются благодаря силе тяжести. В промышленности данный способ используется редко, так как требует много времени и сил. В качестве емкостей чаще всего идут в ход бочки, которые сделаны из металла. О том, как они изготавливаются, как сделать подставку, будет рассказано ниже.

Большинство современных бетономешалок используют комбинированный принцип, сочетающий в себе первые два способа. Они обладают следующими преимуществами:

• Строгая герметизация не нужна. Барабан сверху открыт, необходимости в узлах вращения нет, поскольку любой контакт с раствором исключается.
• Детали изнашиваются гораздо реже.
• Простота и надежность эксплуатации.
• Ограничений на состав раствора тоже нет – это может быть щебенка, керамзит, гравий и так далее.

Четвертый принцип смешивания называется вибрационным. В последнее время некоторые умельцы занимаются перемешиванием раствора при помощи вибрации. Если говорить о масштабных объемах, результаты могут быть самыми ошеломительными. Обычно вибрационный принцип перемешивания используется, когда нужно изготовить точную железобетонную конструкцию с хорошими эксплуатационными характеристиками.

1.
   Мангал из газового баллона своими руками
2.
   Дровница — роскошь или необходимость

В обычных условиях редуктор и привод заменяет мощнейший перфоратор (допустимый минимум 1,3 кВт). Его вибрационное действие должно быть независимым. Прижимать патрон не нужно.

Редуктор бетономешалки фото

В целом, вибрационное замешивание позволяет создать практически идеальную бетонную смесь. Однако для приготовления «тяжелого» раствора он тоже не оптимален.

Бетономешалка из молочного бидона (фляги)

Стоит понимать, что доступ к электричеству есть далеко не на каждом дачном участке. Следовательно, вполне логичной будет самоделка ручного типа и небольшого объема. Бетономешалка из молочной фляги своими руками – очень простой и незамысловатый вариант. Вам понадобится сам бидон, обрезки труб или любой другой металлолом похожей формы. Сделать ее можно за 2-3 часа, основной спектр работ приходится на варку рамы.

• Взяв круглую трубу, выгните ручку, как показано на рисунке. Вверху приварите водопроводные муфты. Их диаметр внутри должен превышать диаметр трубы, которая используется для ручки.
• Пропустите трубку через флягу, сделав отверстия, а затем приварите к корпусу.
• Крайне важно найти центр тяжести бетономешалки своими руками, чтобы крутить ее было легко. Чтобы упростить конструкцию, вы можете обойтись без использования муфты. Прорежьте в станине дугообразные выемки и уложите на них ось.

Агрегат хоть и простой, но не самый надежный. Поэтому для изготовления лучше использовать какие-то другие чертежи.

Большая бочка

Более практичным вариантом считается бетономешалка из 200 литровой бочки. Почему именно двести литров? Такой объем принято считать оптимальным для замеса бетона за раз. Вариант пластика отметается сразу – такие бочки не прослужат вам долго.

Самодельная бетономешалка из бочки изготавливается следующим образом:

• Подготовка бочки, у которой есть крышка и дно. Если крышка отсутствует, она приваривается отдельно. Не нашли емкость? Можете сделать ее самостоятельно. Самодельный вариант ничем не уступает заводской бочке. Потребуются плотные листы металла толщиной от 1,5 до 2 мм, вальцы, эффективный аппарат для сварки и деревянный молоток.
• К крышке и дну прикрепляем фланцы, на которых имеются подшипники. Сбоку вырезаем люк, куда и будет производиться засыпка компонентов раствора. Небольшая хитрость – для бетономешалки из бочки такое отверстие следует делать поближе к торцу, который в процессе прокрутки будет находиться ниже.
• Знать, как сделать бетономешалку своими руками – еще половина дела. Не менее важно наладить правильное перемешивание раствора. Для этого к стенкам внутри нужно приварить лопасти (угол от 30 до 40 градусов). Такой угол крайне важен, чтобы в процессе перемешивания содержимое «выталкивалось» наружу. В принципе, закрепить лопасти вы можете и на вале.

Как делают основание для бетономешалки профессионалы?

Естественно, ручная бетономешалка своими руками должна иметь устойчивую основу. Это необходимо, чтобы конструкция не начала переворачиваться во время перемешивания. При небольшой загрузке остова из деревянного бруса будет вполне достаточно (сечение 10 на 10 или 15 на 15 см). Оптимальные варианты соединения: «в шип» или «в полдерева». Они необходимы, чтобы конструкция не получила повреждения от вибрации. Когда сборка закончена, все стыки проклеиваются и стягиваются саморезами.

Нужен более прочный, долговечный агрегат? Тогда вам точно подойдет рама из металлического уголка. Сварочный аппарат есть далеко не у всех, но вы можете выполнить фиксацию заклепками или болтами.

При необходимости, к основанию прикручиваются колеса. Такое устройство бетономешалки позволит вам не только переворачивать, но и перемещать ее.

Что касается двигателей, бетономешалка из бочки своими руками может быть оснащена мотором от скутера или автомобиля. Хорошим вариантом будет и бетономешалка из стиральной машины. Преимущество данного варианта в том, что он рассчитан на длительную работу и сможет прослужить несколько лет.

Как сделать бетономешалку своими руками видео

Ниже вы можете познакомиться с фото чертежей, позволяющих все сделать самому:

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Чертежи бетономешалки видео

Четыре распространенные ошибки при изготовлении бетономешалки

При создании такого агрегата, как бетономешалка ручная, люди часто допускают ошибки. Вот наиболее распространенные из них:

1. Емкость. Стоит ли говорить о том, что она должна быть не только объемной, но и качественной. Любые дырки, отверстия, коррозия исключены.
2. Инструкция. Мы рассказали вам о том, какой должна быть схема изготовления. Четко следуйте ей, чтобы получить нужный результат. Любые отклонения в работе могут привести к тому, что даже самодельная бетономешалка из старенькой стиральной машины получится некачественной.
3. Рама. Даже не пытайтесь сварить металлическую раму с чугуном. Вы существенно усложните свой нелегкий труд.
4. Не перегружайте конструкцию лишним весом. Если предполагается замес небольшого количества бетона, бочка на 300 литров вам точно не нужна.

Абсолютно любой человек может сберечь солидную сумму денег, если знает, как делается бетономешалка своими руками – фото и видео к инструкции прилагаются. Вам понадобится минимум строительным материалов, инструменты, немного внимательности и находчивости. И последний совет в завершение. Если есть такая возможность, желательно привлечь к работе еще одного (а лучше двух) людей. Некоторые этапы нужно выполнять единовременно, а делать это в одиночку не очень удобно.

Самодельная бетономешалка из бочки видео

Как сделать бетономешалку своими руками

Индивидуальное домохозяйство в частном секторе всегда перманентно – постоянно возникают новые задачи и проблемы, требующие не только смекалки, но и использования средств механизации. К таким средствам относится бетоносмеситель, который рачительный хозяин постарается не приобрести, а изготовить своими силами. Не все домашние мастера знают, как сделать бетономешалку своими руками, и инновационные решения этой задачи порождают много оригинальных и необычных решений. Чаще всего самодельные бетономешалки используют принцип принудительного механического замешивания. Это означает, что раствор в емкости перемешивается и гравитационным способом (переваливанием при вращении), и лопастями, закрепленными в резервуаре.

Типы самодельных бетономешалок

Все самостоятельно сконструированные бетоносмесители можно классифицировать и разделить на механические, электрические и автономные агрегаты. Также разделение конструкций проводится и по типу привода, и по типу выгрузки раствора. Самый простой чертеж бетономешалки включает в себя резервуар для раствора, раму, не которой он крепится, и механизм вращения емкости.

Чертеж бетономешалки

Любая самодельная бетономешалка своими руками имеет в составе конструкции редуктор. Он может быть реализован любым путем – ременной передачей, шестеренчатой или цепной системой, трансмиссией без ремней (контактный привод): главное условия для редуктора – обеспечить медленное вращение резервуара, около 25-40 оборотов в минуту. В движение барабан устройства может приводиться руками, электродвигателем или бензиновым (дизельным) двигателем. Также бетономешалки могут иметь стационарное или мобильное исполнение – это зависит от фантазии изобретателя и строительной необходимости.

Выгрузка раствора организуется по-разному. Это может быть резервуар без крышки с выгрузкой бетона через край бадьи простым наклоном бетономешалки, если ось вращения проходит в вертикальной плоскости. Также емкость может быть закреплена горизонтально, и тогда бетон выгружается через срезанный верхний край бочки (бадьи). Для этого бадью нужно тоже просто наклонить, что обеспечивается конструкцией агрегата.

При вертикально расположенном резервуаре необходимость в люке отпадает – раствор выгружается опрокидыванием в подставленную емкость. Преимущество конструкции без люка в том, что не требуется герметизировать крышку, а значит, не нужно усложнять устройство. Загружать вертикальный резервуар можно на 60-70%, в то время как наклонную или горизонтальную емкость – на 30-50%, чтобы жидкий раствор не разбрызгивался.

Любую самодельную бетономешалку нет смысла делать больше, чем на 1 куб – вес бетона при объеме раствора 1м 3 будет около 1,6 тонны, что сильно затруднит и перемешивание, и выгрузку раствора. Самая распространенная конструкция — бетономешалка из стиральной машины или из металлической 200-литровой бочки для ГСМ.

Следующая конструктивная особенность бетоносмесителя, изготовленного в домашних условиях – конструкция узла перемешивания. Она может быть разной: лопасти привариваются к дну резервуара, если барабан вращается во вертикали; лопасти крепятся к стенкам вращающейся емкости, и при этом емкость может вращаться как в вертикальной, так и в горизонтальной плоскости; лопасти вращаются горизонтально или вертикально в неподвижно закрепленном резервуаре. Чтобы выбрать подходящую конструкцию, следует тщательно изучить чертежи разных бетономешалок, сопоставить их со своими возможностями и наличием деталей.

Вертикальная бетона мешалка

Ручная бетономешалка

Механический ручной привод вращения бетоносмесителя, сделанный из подручных деталей и узлов – самое простое конструкторское решение, и в его основе лежит принцип коловорота – резервуар вращается при помощи изогнутой ручки, как на любом колодце. Такая самодельная бетономешалка требует приложения значительных усилий, поэтому емкость делается небольшого объема, что уменьшает производительность агрегата. Преимущество конструкции – простота и экономичность изготовления, автономность и возможная мобильность. Недостатки – маленький объем резервуара и ручной труд.

Электрический бетоносмеситель

Бетономешалка с электрическим приводом распространена среди домашних мастеров более широко, так как значительно облегчает ручной труд – достаточно загрузить компоненты раствора в емкость в правильной пропорции, а электропривод перемешает смесь за считанные минуты. Выгрузка бетона в бетономешалке в любых конструкциях обычно происходит вываливанием смеси в корыто, остатки вычищаются лопатой. Выгрузку не автоматизируют в силу небольшого приготавливаемого объема бетонного раствора.

Самая простая конструкция редуктора с электроприводом – на шкивах. Шкивы можно взять от любого автомобиля или старой стиральной машинки – главное, подобрать нужное количество и пропорции передач, чтобы обеспечить медленное вращение барабана. Часто в силу недоступности деталей передачу вращения на барабан делают из комбинации шкивов, цепной или ременной передачи, и т.д. Преимущества электрической бытовой бетономешалки очевидны: минимум ручного труда, высокая скорость приготовления раствора, надежность, экологичность и экономия трудозатрат. Недостаток один – необходимо наличие электричества на стройплощадке.

Мощность электродвигателя рассчитывается по-разному: для наклонной или вертикальной бетономешалки – 0,2 кВт на 1 литр раствора, для горизонтального резервуара – 0,15 кВт на 1 л.

Бензиновый двигатель в бетономешалке

Бетономешалка с приводом от ДВС или дизельного маломощного двигателя имеет преимущество только в том, что для ее работы не нужно подводить электричество. Чаще всего такая самодельная бетономешалка принудительного действия конструируется мобильной – на колесиках. Привод на барабан делается любой, а сама емкость может изготавливаться довольно большого объема, так как мощность любого, даже маломощного двигателя, будет достаточной для качественного замешивания раствора в резервуаре объемом в 1 куб или больше.

Передача вращения на первый шкив трансмиссии должна быть цепной, так как на выходе ДВС установлена зубчатая шестеренка. Такая конструкция удобна тем, что ремонт своими руками можно провести для всех без исключения узлов и деталей, не обращаясь в различные сервисы и мастерские.

Бетономешалка из стиральной машины

Изготовить самодельную бетономешалку проще всего из барабана и других деталей стиральной машинки, так как в емкости для стирки уже предусмотрено крепление шкива. Останется только сделать свой каркас и закрепить на нам двигатель для перемешивания раствора. Преимущества самодельной бетономешалки в том, что пропорции и состав раствора могут быть любыми – с песком, мелким гравием, наполнителями или керамзитом. Структурная схема такого бетоносмесителя приведена ниже:

Схема бетономешалки

Электродвигатель, шкив, резервуар, ремень – все это берется от стиральной машинки. Остается только самому сделать люк для выгрузки раствора, и металлическую раму, на которой будет устанавливаться бетономешалка. Чтобы понизить соотношение оборотов двигателя и барабана, используется система из нескольких шкивов, диаметр которых подбирается индивидуально, в зависимости от оборотов электродвигателя.

Внутри резервуара (а он сделан из нержавеющей стали) крепятся лопасти для перемешивания смеси. Так как стенки нержавеющей емкости довольно тонкие (около 1,5 мм), то при помощи сварки лопасти закрепить очень сложно — проще сделать все на болтовых соединениях. Сливное отверстие в резервуаре необходимо спилить и заглушить металлической заплаткой на болтах. Так как конструкция бетономешалки будет делаться с вращением всего барабана, то лопасти должны быть изогнутыми и крепиться по диагонали на длину двух третей резервуара. Лопасти обязательно должны крепиться строго симметрично относительно друг друга и оси барабана – от этого зависит разбалансировка и вибрация барабана при перемешивании раствора, а значит, и срок эксплуатации бетономешалки. Минимальный зазор между лопастями и стенками емкости, особенно по углам, обеспечит отсутствие «мертвых зон», где раствор не перемешивается.

Люк для выгрузки раствора при вращающемся барабане можно не делать, а выгружаться раствор будет через верхнюю часть емкости. Для этого необходимо предусмотреть опрокидывание бетономешалки шарнирным поворотом на раме. Емкость для выгруженного раствора должна быть немного больше объема резервуара бетономешалки.

Чтобы раствор меньше разбрызгивался, а также с целью увеличить объем приготавливаемого раствора, на нержавеющий резервуар можно наварить грушевидную металлическую насадку, сужающуюся к концу емкости.

Самое надежное изготовление рамы – из металлического уголка со стороной 45 мм. Раму можно изготовить при помощи сварки, или стянуть на болтах. Деревянный каркас будет разбухать от воды, рассыхаться и деформироваться в процессе эксплуатации, поэтому такая конструкция применяется очень редко. Бетономешалка из стиральной машины имеет небольшую емкость, но для частного хозяйства в большинстве случаев не нужно много бетонного раствора сразу. К тому же, такая бетономешалка обойдется почти бесплатно, за исключением нескольких деталей, которых может не оказаться под рукой.

Техника безопасности

1. Постоянная вибрация при работе бетономешалки создает опасность ослабления болтовых соединений, поэтому перед каждым использованием бетоносмесителя проверяйте все места креплений и сварных швов.
2. Перед включением бетономешалки проверьте ее устойчивость и надежность установки на грунте.
3. Не оставляйте работающий агрегат без присмотра.
4. Пользуйтесь средствами защиты – очками, рукавицами, одевайте плотную рабочую одежду.
5. Не проверяйте готовность раствора при работающей бетономешалке!

Главные преимущества самодельной бетономешалки – дешевизна и экономичность, доступность деталей для ремонта и обслуживания, а в некоторых вариантах конструкции – мобильность и автономность работы.
