Как проверить автомобильный генератор в домашних условиях?

Как проверить генератор

273 1 278k

Калькулятор перевода силы тока в мощность

Перевести сколько ампер у квт онлайн. Калькулятор перевода силы тока ампер в мощность ватт

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.8-14.8 В при 2 тыс. оборотах, значит все в порядке. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,6–13,8 В считается допустимым, а если показания ниже — это говорит о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не менее 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

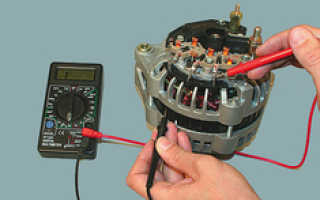

Проверка диодного моста

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Как проверить генератор на работоспособность различными способами

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

• Проверка генератора на машине
  • Использование мультиметра
  • Прозвонка реле-регулятора
• Как проверить генератор мультиметром
  • Тщательная прозвонка
  • Проверка обмоток якоря и статора

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Как проверить генератор автомобиля? 5 простых способов проверки с помощью мультиметра

Генератор является источником, который отвечает за подзарядку аккумулятора во время движения. Если генератор неправильно либо нестабильно работает, то аккумуляторная батарея слишком быстро разряжается и требует постоянной подзарядки от электрической сети. Так как проверить генератор можно и в домашних условиях, то при проблеме быстрой разрядки аккумулятора необязательно ехать на СТО для проведения диагностики.

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Также советуем прочитать статью нашего эксперта, в которой рассказывается о том, как снять генератор на Приоре.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Рекомендуем дополнительно прочитать статью нашего эксперта, в которой он рассказывает о том, как ремонтировать генератор ВАЗ-2106.

Существует список действий, которые категорически нельзя выполнять при проверке:

• проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
• соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
• диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Проверка регулятора напряжения

Последовательность действий такова.

1. Для проверки состояния регулятора напряжения потребуется использование вольтметра, шкала которого должна иметь от 0 до 15 В. Диагностику необходимо выполнять только на хорошо прогретом моторе. Для этого автомобиль заводится на 15 минут и включается свет фар.
2. Замер осуществляется между выводом массы и 30 клеммы. Для большинства автомобилей норму найти очень легко, так как она у большинства находится в пределах 13,5 — 14,6 В. Цифры ниже 13 В говорят о том, что детали необходима срочная замена.

Проверка диодного моста генератора

Этот метод является одним из способов проверки генератора без машины. Для диагностики потребуется доступ к аккумуляторной батарее и самому прибору. Вольтметр используется в режиме измерения и подключается к массе и зажиму В+ на батарее. После включения спецоборудования в его окошке показатель не должен превышать 0,5 мА. Если показатель выше, то это свидетельствует о том, что вышли из строя диоды либо нарушилась целостность изоляции на обмотках.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить. Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований. Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

• демонтаж держателя щёток;
• снятие регулятора напряжения;
• зачистка контактных колец;
• проверка на отсутствие дефектов в обмотке.

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Как проверить снятый генератор на работоспособность

Диагностика генератора в демонтированном состоянии проводится при помощи омметра. Устройство подключают к клемме 30 и к корпусу генератора. Деталь должна быть обязательно чистой, так как даже небольшие кусочки грязи могут привести к изменению получаемых данных.

Поочередно при помощи омметра проверяются все узлы и детали, благодаря чему в конце диагностики можно определиться со списком неисправных деталей. Ремонт выявленных поломок вполне реально выполнить самостоятельно. Для этого потребуется минимальный набор инструментов, а также весь комплект заменяемых деталей.

Как проверить генератор на машине: с мультиметром и без него

• Зачем нужен генератор в машине
• Почему генератор выходит из строя
• Как проверить генератор на машине, не снимая
• Как проверить работу генератора мультиметром
• Проверка регулятора напряжения
• Проверка диодного моста
• Проверка обмотки
• Как проверить снятый генератор

Некорректная работа генератора автомобиля быстро разряжает АКБ, приводит к недостаточному освещению в салоне, снижает яркость приборной панели. О неисправности автомобильного генератора сигналит знак аварийного аккумулятора, поскольку батарея первой реагирует на отсутствие зарядки. Как проверить работает ли генератор, можно ли его отремонтировать или понадобится замена – далее обо всем в материале.

Зачем нужен генератор в машине

После того, как двигатель завелся, агрегат становится источником тока для бортовой сети, огней головной оптики и внутреннего освещения. Для запуска мотора требуется высокий ток, который обеспечивает АКБ. После запуска двигателя аккумулятор значительно разряжен, генератор обеспечивает подзарядку батареи. Если узел не исправен, батарея остается единственным источником питания. В таком режиме она может работать некоторое время, что позволит добраться до СТО или гаража.

Почему генератор выходит из строя

Чаще всего генератор выходит из строя из-за износа комплектующих. Большинство деталей автомобильного генератора не подлежат ремонту. После того, как подшипник или щетка отработали ресурс, требуется осмотр и их замена. К дополнительным причинам выхода из строя относят:

• некачественные комплектующие;
• коррозия после попадания на агрегат солевых реагентов с зимней дороги, масла и других агрессивных сред.

Все неисправности условно делятся на две группы.

Поломки механической части генератора:

• Разрушение корпуса.
• Заклинивание подшипника. Ротор в корпусе вращается на подшипниках, и со временем деталь разбивается. Попавшая влага и пыль провоцирует подклинивание, шток перестает вращаться. В 70 % случаев при заклинивании подшипника происходит растяжение или разрыв ремня.
• Растяжение шкива.
• Износ угольных щеток.

• Генерация тока прекращается, если сгорела обмотка.
• Пробой диода.
• При неисправном реле АКБ не заряжается.

Как проверить генератор на машине, не снимая

Проверить генератор можно без демонтажа с автомобиля – например, диагностировать качество втулок (подшипников). Проверка проводится при неработающем двигателе. Снимите ремень и прокрутите рукой вал агрегата. Движение вала в подшипниках должно проходить без люфта, плавно, без рывков.

Проверка натяжения ремня генератора

Без демонтажа генератора проверяют ремень и его натяжение. На современных автомобилях используется автонатяжитель – узел автоматически подтягивает ремень, но, если шкив износился, и есть трещины, неисправность приведет к обрыву ремня. Это остановит генератор и может стать причиной поломки системы ГРМ. Если шкив натянут слабо, слышится характерный свист, вал генератора не вращается с нужной скоростью – это грозит тем, что АКБ не будет полноценно заряжаться.

Проверить подшипник на износ можно на слух. При нормально натянутом ремне после включения мотора слышится гул, свист в районе генератора. Это признак того, что в подшипнике выработана обойма. Причина – износ, попадание влаги, коррозия.

При неисправном реле регулятора на АКБ не поступает ток для подзарядки, но возможна и обратная проблема – перезарядка АКБ. При систематическом перезаряде батареи в аккумуляторе начинает выкипать электролит, первые признаки неисправного реле – белые потеки электролита на корпусе батареи. Для точной проверки используют мультиметр, которым проверяют напряжение на клеммах при заглушенном моторе – на исправном узле параметр должен находиться в пределах 12,5-12,7 В. Снятый генератор разбирают и проверяют главные узлы.

Как проверить работу генератора мультиметром

Проверка генератора мультиметром начинается с замеров напряжения на АКБ на холостых оборотах и при включении салонного оборудования. Мультиметр переводится в режим вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую клемму. После того, как мотор завели, напряжение на клеммах должно возрасти до13,8-14,5 В.

Проверка генератора мультиметром

Допускается увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель считается нормальным для современных автомобилей с большим количеством электронных узлов.

Чтобы проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и переводят работу двигателя на средние обороты. При исправном генераторе увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если при проверке входного напряжения на АКБ было определено, что уровень недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра. Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор напряжения требуется заменить.

Проверка диодного моста

Сложнее всего диагностировать диодный мост, так называемую «подкову». Ее элементы расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не используется пайка, только сварка, часто перегоревший элемент просто вырезают из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую. В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост лучше на демонтированном агрегате после полной разборки. Пробой часто происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс» и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора

Мультимер устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на подкове слева имеет положительную полярность. Сопротивление исправного диода составляет в одном направлении, когда к диоду прикладывается красный щуп, 400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к диоду стремится к бесконечности.

Второй диод на подкове имеет отрицательную полярность, поэтому при прикладывании плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы, сопротивление должно быть бесконечным, при установке черного щупа на диод, а красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента используется медная обмотка и лаковые изоляции, которые «текут» после значительного увеличения температуры. Во время короткого замыкания цвет провода темнеет, при этом водители часто ощущают запах гари, который появляется в месте установки и усиливается при работающем моторе. Определяют прогар обмотки визуально, для этого узел необходимо снять и осмотреть внутренность ротора через вентиляционные отверстия.

Проверка обмотки генератора

Перемотка медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с подходящими посадочными местами.

Проверить статор можно мультиметром, переведя его в режим омметра. Диагностика проводится на снятом агрегате, нормальным считается сопротивление обмотки между выводами в пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление стремится к нулю, стартер не пригоден к использованию.

Как проверить снятый генератор

Узел снимают с автомобиля, если предварительные замеры напряжения показали критическое отклонение от нормального диапазона при заведенном и неактивном двигателе. На снятом агрегате проверяют коллектор. Для этого снимается регулятор напряжения и щеточный узел, пальцем проверяется область коллектора. Если ощущается шероховатость поверхности и выбоины, деталь меняют.

Контрольная лампочка имеет два присоединенных провода: минус и плюс, при прикладывании проводив к клеммам генератора проверяют работоспособность ротора и регулятора напряжения.

Для проверки регулятора напряжения деталь подключают к источнику питания не менее 16 В. Минусовый провод от ИП подсоединяется к минусу регулятора, плюсовый к плюсу. Лампочка присоединяется проводами к выходам регулятора. При увеличении напряжения с источника питания на реле лампочка загорается в диапазоне 12 – 13 В. при увеличении напряжения до 14,5 лампа на исправном реле гаснет. Если источник питания подает напряжение выше 15 В, но контрольная лампа горит, реле неисправно.

Автомобильный генератор легко проверить только в том случае, если есть минимальные знания о порядке работы агрегата. Самостоятельно рекомендуется проверять общую исправность генератора через измерение поступающего напряжения на АКБ.

Если агрегат неисправен, лучше обратиться в мастерскую, где специалист быстро выявит неисправность и проведет замену.

Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

• ремень передает вращение с коленвала ДВС на шкив генератора
• механическая энергия преобразуется в электрическую
• диодный мост изменяет переменный ток в постоянный
• реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
• остальное напряжение расходуется на электроприборы машины

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

• блок генератора
• возбуждающая обмотка
• статорная обмотка
• выпрямитель
• выключатель
• реле лампы контрольной
• регулятор напряжения
• лампа контрольная
• конденсатор для подавления помех
• блок трансформатор/выпрямитель
• АКБ
• стабилитрон
• резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

• положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
• возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
• вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
• фаза – STA; R; ͠ или W
• нуль – МР или «0»
• вывод для «+» АКБ – Б; 15 или S
• клемма для соединения с бортовым компьютером – F или FR
• вывод на выключатель зажигания – IG

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В. Проверка этих генераторов сложнее, лучше осуществлять ее в СТО.

Самостоятельная проверка генератора

Простейшим вариантом, как проверить генератор в домашних условиях без поездки в сервис, является визуальный осмотр и поиск посторонних звуков. Однако этими способами можно выявить не все имеющиеся дефекты. Например, свечение лампы на приборной панели извещает о том, что не производится подзарядка аккумулятора. При этом может быть неисправна сама батарея АКБ или генератор подает недостаточное напряжение на ее клеммы.

Поэтому лучше вооружиться тестером или его более современным вариантом небольших габаритов – мультиметром для высокоточной диагностики. Большинство поломок можно определить по месту, для поиска и починки остальных нужно проверить снятый генератор, разобрав его частично.

Техника безопасности

Чтобы диагностика была безопасной для пользователя и электрической части авто, следует выполнить условия:

• использование тестера, мультиметра или приборов для измерения сил тока, напряжения и сопротивления по отдельности
• отключение аккумулятора от бортовой сети и от генератора дополнительно
• при замене проводки сохранять длину и сечение кабеля, как у исходных деталей
• убедиться в нормальном натяжении ремня

Запрещено производить действия:

• использовать источники с напряжением больше 12 В
• выключать потребители при работающем двигателе и соединенной ременной передачей генератора
• замыкать с «массой» или клеммой D+ (67) вывод B+ (он же 30)
• проверять искру на корпус коротким замыканием

Рекомендуется до начала аппаратной диагностики дать поработать ДВС ¼ часа на средних оборотах при включенном ближнем свете фар.

Визуальный осмотр

Прежде всего, владельца интересует, как проверить генератор на машине не снимая этот электроприбор. Поэтому неисправности могут диагностироваться следующими способами:

• лампочка подзарядки – если она зажглась на панели, либо напряжение подзарядки недостаточное, либо АКБ выработала ресурс
• сторонние звуки – шум, свист и шелест свидетельствуют о слабом натяжении ремня, изношенной втулке или подшипнике
• запах гари – может проникнуть через печку в салон, вероятна причина высокотемпературный нагрев обмоток
• перебои в работе электрики – указывают на недостаточный ток, который производит работающий генератор

Ремень можно натянуть, не снимая узел целиком, остальные неисправности устраняются только после демонтажа генератора.

Подшипники (втулки)

Вал генератора вращается в двух подшипниках качения. Первый фиксируется на самом валу, вынимается вместе с якорем. Второй впрессован в статор в его центральной части. В данном случае диагностика производится на слух и визуально:

• свист и гул при нормальном натяжении ремня являются признаками выработки подшипника или его рассыпавшейся обоймы
• при проворачивании вала вручную после снятия ремня он должен крутиться свободно, бел поперечного люфта

В противном случае возможны перекосы, заклинивание, перегорание обмоток, высыпание магнитов якоря. В любом случае до аккумулятора будет доходить пониженное напряжение, недостаточное для подзарядки.

Обмотки

Этот узел единственный в генераторе, диагностика которого визуальным способом эффективнее использования тестера по ряду причин:

• при интенсивном нагреве лаковое покрытие медного проводника темнеет
• появляется запах гари
• сопротивление обмоток слишком маленькое, чтобы точно диагностировать их на короткое замыкание

Следует учесть, что перед тем, как проверить генератор на работоспособность, в этом случае придется его разобрать, сняв с посадочного места. Если электроприбор исправный, лаковое покрытие будет по умолчанию светлым.

Коллекторная группа и щетки

Перед тем, как проверить генератор на износ этих деталей трения, нужно его разобрать:

• щетки прилегают к латунным контактам цилиндрической формы – коллекторам
• чаще всего изнашиваются щетки, лучше менять их комплектом
• износ коллекторной группы определяется визуально по появившимся канавкам
• коллекторы можно шлифовать 3 – 4 раза, затем придется их заменить целиком

На этом этапе проблем у автовладельца не возникает.

Внимание: «Дедовский» метод проверки работоспособности генератора – снятие клеммы «минус» после запуска ДВС и не глохнущий при этом двигатель, для современных авто неприемлем. Мало того, на инжекторых авто лучше не давать «прикуривать» проводами от аккумулятора, подключенного к бортовой системе. Возможно загорание ошибки «чек».

Аппаратная диагностика мультиметром

Лучшим вариантом, как проверить генератор автомобиля собственными руками, является использование приборов: омметр + вольтметр + амперметр или тестера (мультиметра). Последний вариант, как проверить исправность генератора, предпочтительнее, так как универсальным прибором можно так же прозвонить диодный мостик.

Диодный мост

Конструкционно состоит мостик из 6 диодов – 3 из них считаются отрицательными, оставшиеся положительными. На самом деле они развернуты в схеме в противоположные стороны, пропуская ток в одном лишь направлении.

Существует два варианта, как проверить автомобильный генератор на целостность диодного выпрямляющего мостика:

• без снятия агрегата – диагностика производится после отключения «массы» аккумулятора, проводов с регулятора напряжения и диодного моста, тестер переводится в режим омметра, его плюс (красный провод) подключается к 30 клемме генератора, минус (черный провод) замыкается на корпус электроприбора, все диоды целые, если на шкале мультиметра появится бесконечность, пробитые – если высветится какое то значение в Ом
• после демонтажа и частичной разборки – положительные диоды проверяются аналогичным образом, отрицательные – наоборот, в обоих случаях конкретное значение сопротивления на индикаторе тестера становится признаком пробоя

Внимание: Если при подключении аккумулятора ошибиться с полярностью, выходит из стоя именно диодный мостик.

Ротор и статор

Если проверка механической части не выявила проблем, работу генератора проверяют дальше после его разборки:

• статор – проверить обмотку генератора нужно для каждого витка, сопротивление составляет около 0,2 Ом, поэтому потребуется точный прибор, можно использовать безаппаратные способы, рассмотренные выше
• ротор – если используется модификация на постоянных магнитах, нужно лишь заново установить их внутри обоймы, у обычных роторов всего 2 обмотки, сопротивление каждой из которых составляет 2 – 5 Ом, если тестер покажет бесконечность, значит произошел пробой изоляции или отрыв провода

Для более детальной диагностики, работает ли генератор, стартер нужно проверить дополнительно, но уже в комплекте. Для этого замеряется сопротивление между выводом любой обмотки и их общим «нулем», оно должно составлять 0,3 Ом.

Реле регулятора напряжение зарядки АКБ

Во избежание ошибок перед тем, как проверить зарядку генератора машины, следует учесть нюансы:

• нормальным для аккумулятора авто считается напряжение 12,5 – 12,7 В на его клеммах, то есть во всей бортовой сети при заглушенном двигателе
• на холостом ходу при включенном ДВС оно достигает значения 13,5 – 14,5 В, для некоторых иномарок нормальным напряжением считается 14,8 В
• на повышенных оборотах напряжение генератора снижается до 13,7 В
• если прибор показывает 13 В при работе ДВС под нагрузкой, генератор однозначно нуждается в ремонте
• перезарядка 15 В опасна тем, что вскипает электролит, начинают сыпаться пластины кислотного аккумулятора
• недозарядка 13 В не позволит накопить в АКБ истраченную при прокручивании маховика в момент пуска электроэнергию, следующая поезда будет под вопросом

Операции диагностики нужно производить последовательно:

1. выполняется запуск двигателя ключом стартера
2. включаются фары на 15 минут, выставляются средние обороты на все это время
3. измеряется напряжение между клеммой В+ (30) генератора и его «массой», оно должно быть в пределах 13,5 – 14,5 В

Многие владельцы после установки качественного автозвука, для которых критичны просадки напряжения бортовой сети, решают проблему кардинально:

• приобретается и монтируется на приборную панель компактный вольтметр
• напряжение генератора легко фиксируется, как на холостом ходу, так и на любых оборотах ДВС

Показания считываются с учетом характеристик генератора и напряжения АКБ.

Таким образом, при неисправностях генератора вначале производится внешний осмотр узлов и определение поломок на слух. Затем используется диагностика тестером или мультиметром для выявления самых сложных дефектов.
