Как правильно пользоваться паяльной станцией?

Тонкости использования паяльных станций

Обычным электрическим паяльником пользуется подавляющее большинство людей. Однако в определённых условиях для качественной пайки потребуется специальная рабочая установка, называемая паяльной станцией.

При знакомстве с оборудованием этого класса полезно будет узнать, как проводиться калибровка паяльной станции, позволяющая паять в заданном диапазоне рабочих температур. Но прежде следует ознакомиться с тем, что она представляет собой в целом, и каким образом используется на практике.

Зачем нужна паяльная установка

Удобства и преимущества пайки паяльной станцией довольно легко оценить, если подробно ознакомиться с полным набором входящих в неё составляющих.

С данной точки зрения она представляет собой комплекс специальных устройств и приспособлений, обеспечивающих качественную пайку и лужение различных по структуре металлоизделий, в особенности мелких деталей, микросхем.

В состав типовой установки, как правило, входят следующие элементы:

• электронагреватель соответствующего класса (электрический паяльник или термический фен);
• регулируемый блок питания, собранный на основе достаточно мощного трансформаторного преобразователя, позволяющего выбирать требуемые режимы нагрева потребителя;
• подставка под паяльное приспособление и устройство для отсоса расплавленного припоя (ими комплектуются не все продающиеся модели).

Состав паяльного комплекса, которым пользуются для организации профессиональных работ, может быть дополнен другими модулями, позволяющими повысить качество пайки.

Принцип работы оборудования заключается в совместном использовании всех составляющих его узлов, что позволяет контролировать и осуществлять регулировку температуры в рабочей зоне.

В отдельных моделях применяется схемное решение, обеспечивающее защиту элементов от перегрузок и статического электричества.

Преимущества паяльных станций являются обоснованием целесообразности их применения и практически отвечают на вопрос о том, как ими нужно пользоваться.

Назначение отдельных модулей

Питающий блок для паяльных станций изготавливается на основе автотрансформатора достаточной мощности, посредством которого можно управлять амплитудой поступающего на нагрузку напряжения (в небольших пределах).

В качестве конечного потребителя (нагревателя для паяльной станции) чаще всего используются либо обычный электропаяльник, либо специальный термический фен, имеющий встроенный переключатель режима работ.

При приобретении подходящей для домашних условий установки предпочтение следует отдавать тем изделиям, в комплект которых входят отдельный держатель или подставка под нагревательный инструмент. При их наличии пользоваться паяльной станцией будет намного проще и безопаснее.

Входящим в комплект инструментом пользоваться будет значительно удобнее, если в его составе имеется специальный отсос для удаления остатков расплавленного припоя, а также наиболее востребованные запчасти.

Типы установок

По количеству подключаемых к блоку питания паяльников станции могут быть одно- или двухканальные. В комплект последнего из этих образцов могут входить как основной, так и дополнительный (демонтажный) паяльники, отличающиеся по своей мощности и рабочим температурам.

Иногда один из них имеет функцию быстрой смены рабочего наконечника («жала»), что позволяет пользоваться им для пайки различных видов радиодеталей.

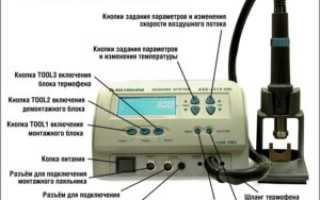

С внешним видом некоторых из моделей паяльных установок можно ознакомиться на фото.

При классификации оборудования этого типа также различают цифровые паяльные станции, в которых управление рабочими режимами пайки осуществляется посредством специальных электронных модулей.

Особый интерес представляет компрессорная паяльная установка, оборудованная специальным нагнетателем воздуха, используемым при работе с феном.

В таких паяльных станциях сфокусированный с помощью специального устройства воздушный поток сначала нагревается в термическом канале, а затем направляется через выходное сопло в зону пайки.

Наличие встроенной системы контроля температуры обеспечивает формирование более равномерной струи горячего воздуха.

Помимо образцов с компрессорной накачкой воздушной струи, выпускают установки турбинного типа, которые по причине своей дороговизны встречаются очень редко и не пользуются потребительским спросом.

Как происходит калибровка

Известно, что хорошо отлаженная паяльная станция позволяет в разы повысить эффективность пайки и ускорить демонтаж электронных компонентов и изделий. Однако это возможно лишь при условии, если она не имеет дефектов и схема установки температуры правильно откалибрована.

Среди имеющихся в продаже недорогих паяльных систем широкое распространение получили бюджетные китайские копии фирменных станций марки «Hakko».

Отношение российского потребителя к этим образцам нельзя назвать однозначным. Одни мастера считают, что рабочие станции сильно перегреваются, другие – что жало паяльника плохо захватывает припой, поэтому им неудобно пользоваться.

Для доведения дешёвых китайских моделей «до ума» потребуется провести настройку паяльной станции на точность выставления температуры жала.

В простейшем случае такая настройка предполагает обязательную калибровку температуры пайки.

Для проведения этой процедуры потребуется следующий инструмент и измерительные приборы:

• современный цифровой мультиметр, в комплекте которого имеется гибкий выносной термодатчик;
• отвёртка с тонкой рабочей частью и изолированной ручкой.

В процессе калибровки выносной датчик подносится к нагревательному элементу (жалу паяльника) и вплотную прижимается к нему.

При измерении температуры компрессорных станций датчик помещается в зоне действия разогретой воздушной струи.

Затем вращением имеющегося на станции подстроенного резистора по показаниям индикатора мультиметра выставляется значение температуры, которое должно совпадать с цифрами на шкале (дисплее) станции. На этом калибровка может считаться законченной.

После качественной настройки контрольного оборудования пользоваться им будет значительно проще и удобнее. К тому же эта процедура заметно снижает вероятность повреждения радиоэлементов и улучшает надёжность их спайки.

Как пользоваться паяльной станцией

Фото: редакция Аксеум

Приобретение первой паяльной станции — важный шаг, но далеко не последний, ведь предстоит большая работа по освоению данного оборудования. Конечно, каждый мечтает поскорее очистить стол от ненужных вещей для паяльника, а потом засесть над устройством и сразу стать радиолюбителем. Но в реальности всё бывает не так просто и скоро, поскольку данный тип оборудования отличается от обычного паяльника, так что требуется привыкнуть к нему и освоить правила использования.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Базовые правила при работе с паяльной станцией

В целом, использование такого оборудования не выглядит сложнее, чем работа обычным паяльником. Наоборот, станция обеспечивает удобство и комфорт пайки. Можно выявить некоторые соответствия между конкретными видами устройств и видами проводимых работ:

• Контактная станция позволяет осуществлять навесной монтаж и работать с маленькими SMD-деталями. В оборудовании можно менять жало для точности процедуры и аккуратно регулировать температуру нагрева этой насадки.
• Термовоздушная паяльная станция тоже подойдет для навесного монтажа, но основной ее профиль работы — SMD-монтаж. Отдельные выводы компонента при этом нет нужды прогревать: деталь сразу вся нагревается, и элемент без проблем удаляется.
• Смешанное оборудование — это отличное решение для комплексных работ. С феном и паяльником можно приобретать станции для ремонтных центров и сервисов технического обслуживания.
• Инфракрасная станция нужна для сложных ремонтных работ. Обычно речь идет о восстановлении дорогостоящих устройств. К примеру, с таким оборудованием можно выпаять чип с материнской платы, при этом не нанося никакого вреда ни элементу, ни самой поверхности.

Существуют также элементарные правила работы в процессе пайки. Например, нельзя выставлять наибольшую температуру нагрева без особой необходимости. Если такое сделать в контактной паяльной станции, жало перегреется и придёт в негодность, как и нагревательный элемент.

У термофена в результате перегрева также повредятся нагревательные детали.

Мастера советуют также использовать качественный флюс. Это актуально при работе с любым видом станции, потому что флюс низкого качества медленно разрушает дорогое жало и вредит здоровью работника. Не нужно экономить на флюсе, и лучше использовать его всегда чуть больше, чем требуется в данный момент. То же самое касается и припоя: с ним лучше не жадничать.

Без острой необходимости также не стоит устанавливать максимальную мощность на термофене. Дело в том, что сильный воздушный поток способен сдуть с платы важные элементы, особенно если они маленькие по размеру и легкие по весу.

Некоторые из радиолюбителей занимаются самостоятельной модификацией своих устройств. Однако если это ваша первая паяльная станция и вы еще плохо разбираетесь в ее технической начинке и в приборах вообще, лучше воздержаться от подобных процедур, чтобы не навредить оборудованию.

Выводы

Самый главный вывод, который можно сделать после изучения паяльной станции, — работа с таким оборудованием приятная, удобная и понятная. Устройство обеспечивает безопасность и комфорт пайки, если соблюдать минимальные правила осторожной работы. Помните всегда о том, что максимальная температура нагрева негативно сказывается на состоянии элементов и сокращает их эксплутационный срок.

Экстремальный режим работы паяльной станции никак не влияет на расширение ее функционала, а только лишь перегружает оборудование.

Тема: Как пользоваться паяльной станцией?

Опции темы

• Версия для печати
• Подписаться на эту тему…

Как пользоваться паяльной станцией?

По случаю приобрёл паяльную станцию (вот такую). А ват как ей работать пока не знаю. У меня до этого ЭПСН был, мне его впринципе хватало.
Думаю будет полезно начинающим радиолюбителям, так как станции становятся всё доступнее.
Вопросы такие:
1. Какой флюс использовать?
2. Каким образом паять — наносить припой на жало или на нагретую деталь?
3. Какие особенности по сравнению с обычным паяльником с медным жалом?
Может кто-нибудь поделится опытом работы со станцией.

Re: Как пользоваться паяльной станцией?

у меня что-то аналогичное, старый Соломон. Использую всё более для работ с SMD, для чего прикуплены мелкие жала. При пайке использую тонкий припой (0,5мм — 0,7мм) с флюсом, так что в одной руке паяло, в другой припой.

Re: Как пользоваться паяльной станцией?

Вы его на жало наносите?

Re: Как пользоваться паяльной станцией?

Присоединяюсь к просьбе. но прошу технологию пользования воздушной
паяльной станцией. Интересует монтаж-демонтаж корпусов PLCC. температура,флюс, подогрев и тд. Спасибо.

Re: Как пользоваться паяльной станцией?

нет, подаю в точку пайки. Так точнее можно дозировать объём припоя

Re: Как пользоваться паяльной станцией?

Вот. я так же паяю. только у меня не станция, а обычное паяло с заточенным жалом.

Re: Как пользоваться паяльной станцией?

Работаю как станцией, так и монтажным феном. Для монтажа/демонтажа крупных деталей использую фен, т.к. поток воздуха больше. Для демонтажа BGA и процессорных сокетов использую одновременно станцию и фен.

Температура подбирается опытным путем, т.к. пасты для монтажа SMD компонентов имеют меньшую температуру плавления, нежели ПОС-61, а сейчас с массово используемой безсвинцовой технологией, вообще конкретно сказать трудно. Нельзя перегревать, т.к. начинает вспучиваться текстолит (температура этого процесса ну очень сильно зависит от качества текстолита).

Флюсов использую несколько. Во-первых обычную спиртоканифоль — очень хорошая и нужная вещь; во-вторых ЛТИ-120 — с ним подготавливаю к пайке посадочные места на плате (при демонтаже и последующем монтаже SMD) и ножки компонентов, его нужно тщательно отмывать; флюс для монтажа SMD (тип не помню, на работе валяется, продается в любой конторе, которая торгует оборудованием для ремонта сотовых и т.д.) — наносится перед монтажем компонента.

При демонтаже BGA большого размера (ЮМ) в качестве подогрева использую фен, ставлю на нем 200С и располагаю его снизу платы на расстоянии 5-8см. Сверху сами корпуса грею станцией. Мелкие BGA отпаиваю просто станцией или феном.

PLCC грею равномерно сверху станцией, затем поддеваю за край иголкой и переворачиваю. У меня ножки не слипаются. Далее наношу ЛТИ-120 на ножки ИМС и прогреваю, при этом все капли припоя на ногах выравниваются. Ту же процедуру проделываю и с контактными площадками на плате. Затем отмываю плату растворителем (646, 949, ацетон). Наношу флюс для SMD компонентов, ставлю сверху МС, тщательно поправляя пинцетом чтобы ножки располагались над контактными площадками. Далее грею МС сверху до расплавления припоя. Все.

Добавлено через 1 минуту
А так на тему пайки много написано на rom.by.

Последний раз редактировалось Serge_L; 12.09.2008 в 16:44 . Причина: Добавлено сообщение

Re: Как пользоваться паяльной станцией?

Твоя паяльная станция есть клон 30-го соломона . Очень распространённая паяльная станция . При желании можно найти запчасти для неё — керамический нагреватель , сменные жала различных видов и даже шнур паяльника ( см. соломон 976 ).
У меня соломон 976 . Из особенностей работы — нельзя чистить жало паяльника металлическими предметами а только спец. губкой из комплекта . Жало паяльника хорошо смачивается припоем , поэтому наносить припой на жало паяльника не рекомендую , он сразу растекается по всей площади залуженной части жала .
Флюс — традиционно лти-120 .

Как паять паяльной станцией. Советы новичкам

Итак, наступил этот момент, когда вы решили приобрести свою первую паяльную станцию. Вы уже находитесь в предвкушении, освободили место на рабочем столе, получили свою станцию и готовитесь познать дзен и перейти на следующую ступень радиолюбительского дела. Но не стоит торопиться, ведь паяльная станция несколько отличается, от обычных паяльников, а значит, требует соблюдения некоторых правил, при работе с ней.

К тому же, эту статью могут читать и те радиолюбители, которые только планируют приобрести свою первую паяльную станцию. Так что сперва нужно узнать, какими бывают паяльные станции и чем они отличаются друг от друга.

Какими бывают паяльные станции?

Существует несколько типов паяльных станций, которые отличаются принципом работы. Самые простые — паяльные станции с обычным контактным паяльником . Также существуют термовоздушные паяльные станции , у которых вместо паяльника устанавливают специальный термофен. Бывают также и паяльные станции смешанного типа , у которых есть как фен, так и обычный контактный паяльник. Также встречаются и инфракрасные паяльные станции , но начинающие радиолюбители их практически не используют, так как некоторые такие устройства могут стоить, как недорогой автомобиль.

Если не вдаваться в технические подробности, то все паяльные станции между собой похожи:

Основа каждой паяльной станции собственно блок управления, который по сути и является самим телом станции. В нем находиться трансформатор и управляющая электроника. У дешевых станций устанавливают аналоговые компоненты управления, у более дорогих установлены качественные цифровые компоненты.

Контактные паяльные станции комплектуются контактным же паяльником. Паяльники таких станций разборные, в них находиться съемный нагревательный элемент, а также зачастую можно заменить жало. Большинство паяльных станций делаются для более опытных пользователей, поэтому, имея определенные аксессуары, такой паяльник можно приспособить для самых разных видов работ.

Паяльные станции с термофеном, как видно из названия, комплектуются собственно термофеном! У таких станций блок управления может содержать дополнительные элементы — вентиляторы или компрессоры. Компрессор может быть установлен и непосредственно в самом фене. При пайке феном, припой разогревается потоком горячего воздуха. Это позволяет равномерно прогревать не один контакт детали, а сразу всю деталь. Так, термофеном очень удобно отпаивать многовыводные компоненты, которые обычным паяльником выпаивать довольно сложно.

Многие производители выпускают совмещенные паяльные станции, которые укомплектовываются как феном, так и паяльником. У некоторых есть и специальный оловоотсос. Естественно, такие станции стоят несколько дороже, чем обычная контактная или термовоздушная станции.

Ну и есть такой вид паяльных станций, как инфракрасные. У них, вместо термофена или контактного паяльника установлен инфракрасный нагревательный элемент. Обычно такие станции стоят гораздо дороже, чем те, что перечислены выше, так как инфракрасные станции предназначены для работы со сложными элементами.

Короткий обзор видов паяльных станций завершен. Теперь рассмотрим несколько элементарных правил обращения с паяльной станцией.

Вообще, паяльной станцией пользоваться не сложнее, чем обычным паяльником. Просто паяльными станциями пользоваться удобнее и комфортнее. К тому же при выполнении некоторых видов работ, обычный паяльник будет не очень удобным. Предлагаем рассмотреть несколько видов работ, которые можно выполнять различными видами паяльных станций:

Обычные контактные паяльные станции можно применять как для обычного навесного монтажа, так и для работы с крохотными SMD-элементами. А все благодаря тому, что у таких паяльников можно менять жала, а также точно регулировать температуру нагрева жала.

Термовоздушные паяльные станции также можно применять для навесного монтажа, но лучше всего они подходят для SMD монтажа. Не нужно прогревать отдельные выводы компонента, так как можно прогреть все и сразу, а потом быстро и без проблем удалить компонент.

Паяльные станции с феном и паяльником являются комплексным решением. Они совмещают в себе лучшие качества предыдущих двух видов станций. Такие станции часто покупают в сервисные и ремонтные центры.

Инфракрасные паяльные станции применяются для сложного ремонта различных дорогостоящих устройств. Нужно выпаять чип с поверхности материнской платы? Только инфракрасные паяльные станции позволят провести такую операцию без вреда как для самой платы, так и для элемента, который выпаивают.

Ну а используя паяльную станцию, нужно соблюдать всего несколько простых, элементарных рекомендаций. При этом, для каждого вида паяльных станций есть свои рекомендации. Но стоит сразу выделить одну общую: никогда не выставляйте максимальную температуру нагрева без необходимости! У контактного паяльника элементарно перегреется жало, из-за чего оно довольно быстро придет в негодность, как и нагревательный элемент. Перегрев также опасный и для термофена, так как может привести повреждению нагревательных элементов.

Используйте только качественный флюс , когда паяете с помощью контактной паяльной станции. В принципе данный совет актуален при пайке любым агрегатом, так как некачественный флюс может нанести вред здоровью, а также со временем будет разрушать дорогостоящее жало паяльника.

Кстати, специалисты рекомендуют не экономить на флюсе и использовать его столько, сколько необходимо или даже чуть больше. Также не экономьте на припое.

Не рекомендуется без необходимости включать термофен на максимальную мощность. Почему так? Все просто — поток воздуха может сдуть с платы некоторые особенно мелкие элементы.

Некоторые радиолюбители модифицируют свои паяльные станции. Но если вы слабо разбираетесь в устройстве паяльных станций и техники в целом, лучше не модифицировать свою станцию, чтобы не навредить ей.

Выводы достаточно простые — работать с паяльной станцией просто, удобно и комфортно. Ну а соблюдать элементарные правила работы с паяльной станцией не так уж и сложно. Главное помнить одно основное — не использовать без необходимости максимальную температуру нагрева для паяльника или фена. Такой экстремальный режим работы не пойдет на пользу нагревательным элементам.

Ну и конечно не рекомендуется без необходимости, и тем более соответствующих навыков и знаний модифицировать свою паяльную станцию.

Паяльная станция — принцип работы и разновидности

Каждый радиолюбитель (от новичка до опытного мастера) знает, что для пайки мелких радиодеталей нельзя применять простые бытовые паяльники. Обладающие большой температурой нагрева, высоким риском появления на жале фазного напряжения они даже при нормальном качестве выполненных работ, как правило, перегревают и выводят из строя дорогостоящие радиоэлементы. Поэтому для выполнения данных работ используют такое специализированное оборудование, как паяльная станция.

Что такое паяльная станция

Паяльная станция – это специализированное оборудование, применяемое для пайки чувствительных к высокой температуре и напряжению радиотехнических деталей (микросхем, транзисторов, конденсаторов).

Основными частями такого оборудования являются:

• Модуль управления – блок, включающий в себя понижающий трансформатор, микросхему управления температурой паяльника;
• Паяльник – рабочий орган данного оборудования, связанный с модулем управления гибким экранированным кабелем;
• Подставка – располагается сбоку от модуля управления и служит для безопасного размещения разогретого паяльника в перерывах между паечными работами.

Более сложные модели содержат также фен, термопинцет, инфракрасный излучатель для подогрева определенного участка печатной платы. В некоторых станциях внутри встраивается небольшой воздушный компрессор, нагнетающий воздух в фен с нагревательным элементом.

Виды паяльных станций

Все современные станции различаются по таким признакам, как способ пайки, тип управления нагревом паяльника (температурой фена или инфракрасного излучателя), предназначение.

Контактные и бесконтактные

В зависимости от способа пайки радиодеталей, все паяльные станции подразделяются на:

• Контактные – в таком оборудовании радиодетали припаиваются с помощью паяльника с острым жалом. По способу нагрева жала такие станции бывают индукционные (жало нагревается за счет вихревых токов, образующихся при подаче высокого напряжения на расположенную вокруг него катушку), импульсные (нагрев паяльника происходит не постоянно, а только в момент соприкосновения жала с рабочей поверхностью);
• Бесконтактные – пайка в таких станциях происходит за счет потока горячего воздуха или теплового излучения. Бесконтактные устройства подразделятся, в свою очередь, на две разновидности: термовоздушные (пайка происходит за счет высокотемпературного фена, подающего на рабочую поверхность разогретый воздух) и инфракрасные (паечные работы происходят, благодаря паяльникам с инфракрасными излучателями).

К сведению. Такая классификация условна – во многих современных станциях комплектация состоит из контактных и бесконтактных устройств для пайки.

Аналоговые и цифровые

По способу регулирования нагрева рабочего органа паяльные станции подразделяются на 2 вида:

• Аналоговые – в таких станциях нагрев жала контролируется одним датчиком, который связан с реле, замыкающим и размыкающим цепь нагревательного элемента паяльника;
• Цифровые – нагрев жала паяльника в таких станциях регулируется при помощи переключателей и кнопок размещенного в модуле управления контроллера (микросхемы).

Аналоговые паяльные станции, благодаря своим конструктивным особенностям, более надежные и ремонтопригодные. Однако на этом их преимущества заканчиваются – цифровое паяльное оборудование, по сравнению с ними, обладает более точной настройкой нагрева, что позволяет его использовать при пайке очень чувствительных к температуре радиоэлементов.

Монтажные и демонтажные

В зависимости от предназначения, паяльные станции подразделяются на:

• Монтажные – оборудование, конструктивно предназначенное для пайки радиодеталей на печатные платы;
• Демонтажные – паяльные станции, которые применяются для быстрого и качественного удаления припоя, демонтажа перегоревших радиодеталей.

В большинстве случаев демонтажные станции применяют только на крупных радиотехнических производствах – простые радиолюбители производят удаление остатков старого припоя, демонтаж вышедших из строя радиодеталей при помощи обычных монтажных паяльников.

Ремонтные

Паяльное оборудование данного вида применяют для проведения большого комплекса работ. В его состав входят не только различные виды паяльников, но и специальный оловоотсос для удаления частиц припоя и дыма, зажим для фиксации детали (платы), светильник для освещения рабочей поверхности. Такая станция, благодаря расширенной комплектации, совмещает в себе функции описанных выше монтажных и демонтажных видов данного оборудования.

Особенности выбора

Основными характеристиками, учитываемыми при выборе паяльной станции, являются ее мощность, комплектация, используемый для пайки вид флюса.

Мощность

Выбор паяльной станции по данной характеристике зависит от ее предназначения:

• Для пайки небольших радиодеталей, обладающих чувствительностью к перегреву, используют оборудование мощностью 40-60 Вт;
• Для работы с не столь чувствительными к высоким температурам элементами печатных плат применяют станции мощностью 70-90 Вт;
• Более мощное оборудование (мощностью свыше 100Вт) используют для профессиональной ежедневной пайки в условиях средних и крупных производств бытовой и компьютерной техники.

Обратите внимание! Наиболее удобны и производительны для радиолюбительства станции мощностью от 60 до 90 Вт.

Комплектация

Наиболее удобна комплектация паяльной станции, в которую включены следующие компоненты:

• Паяльник со сменными жалами различной формы;
• Термовоздушный фен, штатив для его вертикального крепления;
• Катушка с трубчатым припоем;
• Специальная лампа.

Подобная комплектация хоть и будет стоить недешево, но при этом позволит выполнять все виды радиолюбительских паечных работ.

Выбор флюса

Флюс – вещество, предотвращающее образование на поверхности, на которую наносится припой, а также на жале паяльника, слоя окисла. От правильного выбора флюса зависят качество и скорость паечных работ.

В качестве флюсов для паяльных станций применяют:

• Канифоль (затвердевшая сосновая или еловая смола);
• Спиртовой раствор канифоли;
• Ортофосфорную паяльную кислоту.

К сведению. Среди данных видов канифоли наиболее удобной в нанесении и эффективной является ортофосфорная паяльная кислота.

Что понимается под распиновкой

Распиновка – схематическое расположение и назначение различных контактов, выводов разъемов, гнезд, проводов и других радиодеталей паяльной станции с описанием каждого элемента. Найти ее можно в инструкции по эксплуатации оборудования или в интернете на специализированных сайтах и форумах радиолюбителей. Используют распиновку для выявления причин неисправности оборудования, его ремонта и сборки.

Работа с микросхемами

Паяльная станция позволяет быстро и качественно выполнять замену вышедших из строя микросхем. Порядок действий при выполнении таких работ следующий:

1. Плату с неисправной микросхемой фиксируют в специальном зажиме;
2. Находящиеся рядом с вышедшей из строя микросхемой радиодетали закрывают тонкой алюминиевой фольгой;
3. На выводы демонтируемой старой микросхемы наносят тонкий слой флюса;
4. Круговым движением термовоздушного фена расплавляют припой на выводах микросхемы и при помощи пинцета аккуратно снимают ее с печатной платы;
5. Паечные пяточки – концы токопроводящих дорожек платы, предназначенные для контакта с выводами микросхемы – очищаются от остатков флюса;
6. Определив при помощи « ключа» (выемки или другой маркировки на корпусе детали) расположение первого вывода, устанавливают новую микросхему на плату, выравнивают ее относительно паечных пятачков дорожек;
7. При помощи контактного паяльника с тонким жалом прихватывают два угловых вывода;
8. На все выводы микросхемы наносят флюс;
9. Круговым движением термовоздушного фена, расплавляя остатки припоя, фиксируют выводы микросхемы на паечных пятачках дорожек;
10. Визуально проверяют отсутствие замыканий между выводами. При обнаружении таковых при помощи паяльника удаляют лишнее количество припоя.

После завершения работ с помощью зубной щетки удаляют остатки флюса, проверяют работоспособность припаянной микросхемы.

Принципы управления температурой

В зависимости от вида паяльной станции, регулирование температуры нагрева рабочего органа происходит при помощи следующих устройств:

• Реле и термодатчик – жало паяльника нагревается до определенной температуры, после чего термодатчик, подавая сигнал на реле, разрывает цепь питания паяльника и прекращает его нагрев. Терморегулирование при помощи реле и термодатчика обладает высокой надежностью и простотой. Однако такая простая система имеет один существенный недостаток – она, предотвращая жало от нагрева выше определенной температуры, не позволяет производить точную и тонкую регулировку нагрева.
• Контролер – электронное устройство, управляющее нагревом паяльника. В отличие от реле и термодатчика, контролер при помощи различных кнопок и переключателей позволяет точно задавать температуру паяльнику. Благодаря этому, его часто применяет при пайке очень чувствительных к перегреву деталей.

Пайка без свинца

Бессвинцовая пайка – новейший современный вид паечных работ, предусматривающий использование бессвинцовых припоев, изготовленных на основе таких металлов, как медь, серебро, золото, кадмий, цинк, индий. Производится такая пайка с помощью мощных паяльных станций (75-170 Вт), способных разогревать жало паяльника или выходящий из термовоздушного фена воздух до температуры 270-3000С.

Интересно. Помимо отсутствия неприятного запаха и выделения вредных газов, удобством данной технологии является использование быстросъемных композитных жал различной формы и диаметра.

Изготовители станций

Наиболее популярными изготовителями данного вида оборудования являются такие компании, как:

• «ERSA»;
• «ATTEN»;
• «QUICK»;
• «AOYUE»;
• «LUKEY».

Среди данных производителей наиболее надежное, но при этом дорогое паяльное оборудование выпускает немецкая компания «ERSA». Среди бюджетных моделей много радиолюбителей отдает предпочтение продукции брендов QUICK и LUKEY. При этом паяльные станции последнего производителя в настоящее время вызывают много претензий и нареканий по надежности и качеству сборки.

Возможность собрать своими руками

Самое простое паяльное оборудование данного вида можно не только приобрести, но и собрать самостоятельно. Такой вариант позволяет не только сэкономить существенную сумму денег, но и приобрести знания о том, что такое паяльная станция, как она устроена изнутри, понять принцип ее работы.

Видео

Подробно процесс самостоятельной сборки простейшей паяльной станции с феном описан в следующем видео.
