Как красиво и надежно заплести трос в петлю: пошаговая схематическая инструкция

Стальные тросы имеют широкое применение. Благодаря используемой в них стали они достаточно прочные и эластичные. Однако сам по себе трос в большинстве случаев бесполезен, если нет возможности его к чему-то присоединить.

Промышленным способом петли делают при помощи сварки или опрессовки. Сделать подобное крепление в домашних условиях очень трудно или вообще невозможно, ведь не у каждого есть сварочный аппарат или гидравлический пресс.

Однако структура троса позволяет делать своими руками петли другим, более простым способом. В статье рассказано, каким образом можно сделать петлю на тросе используя минимум инструментов за несколько минут.

Введение

Заводской вариант крепежа

В отличие от верёвки, стальной трос очень трудно, практически невозможно привязать к точке крепления. Для этой цели применяются специальные крюки, карабины и другие приспособления.

Но для того, чтобы их присоединить к тросу, последний должен иметь на своём конце петлю. Вопрос можно решить следующим образом:

Действие №1 Разметка троса

Отметка места окончания петли при помощи скотча

Сначала необходимо прикинуть примерные размеры петли, согнув конец троса и отметив место его контакта с тросом. Сделать это можно при помощи скотча или изоляции.

Действие №2 Расплетение конца троса

Необходимо отделить три нити при помощи отвёртки

Трос необходимо расплести от его конца до сделанной отметки при помощи отвёртки. Сделать это достаточно просто. Обычно, трос состоит и 6 сплетённых нитей.

И начать распутывание троса, вращая одну из групп нитей в направлении по часовой стрелке

Процесс продолжается до достижения отмеченной скотчем точки.

Распутывание троса до достижения отмеченной скотчем точки

Процесс продолжается до достижения отмеченной скотчем точки.

Трос, расплетённый на необходимую длину

Действие №3 Формирование петли

Трос, подготовленный к формированию петли

Одна из получившихся групп нитей остаётся в распрямлённом положении, а другая сгибается до момента касания её конца и отмеченной точки.

Соединение расплетённых нитей в средней точке

Примерно на середине расстояния от конца троса до отмеченной точки две группы нитей соединяют таким образом, чтобы они вошли в свободные места друг на друге.

Относительно длинный отрезок заново соединённого троса

Поскольку пучки из трёх нитей симметричны, они идеально входят друг в друга: места, где есть сталь, на одном пучке укладываются в пустоты на другом и наоборот.

Продолжают укладывать трос по всей длине петли

Таким же образом продолжают укладывать трос по всей длине петли.

Петля готова, осталось только завершить оплетение её точки фиксации

Действие №4 Фиксирование петли

В петлю вставляется отвёртка.

Прокручивание против часовой стрелки по направлению к отмеченной скотчем точке

И осуществляется её прокручивание против часовой стрелки по направлению к отмеченной скотчем точке.

Сплетенный трос в более толстый

При этом трос самостоятельно сплетается в более толстый, состоящий из 12 нитей.

Отвёртка снова вставляется в петлю

Далее операция производится повторно: отвёртка снова вставляется в петлю.

И снова прокручивается до отмеченной скотчем точки против часовой стрелки

При необходимости процедура повторяется ещё 1 или 2 раза.

Полученная в результате переплетения троса петля надёжно зафиксирована

Чтобы концы нитей не распутывались, их фиксируют при помощи изоленты.

Фиксируют при помощи изоленты

Для более надёжной фиксации применяется стальной хомут.

Для фиксации применяется стальной хомут

ВИДЕО: Как БЫСТРО сделать ПЕТЛЮ НА СТАЛЬНОМ ТРОСЕ своими руками

Как БЫСТРО сделать ПЕТЛЮ НА СТАЛЬНОМ ТРОСЕ своими руками

Как красиво и надежно заплести трос в петлю: пошаговая схематическая инструкция

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Как заплести стальной трос – схема процесса, понятная всем

Даже очень прочный канат из стали может оборваться. Здесь мы поговорим о том, как заплести стальной трос, схема этого процесса будет представлена далее.

1 Общая информация о стальных тросах и их разновидностях

Канаты из прочной и надежной обычной или нержавеющей стали применяются в сфере транспортного и сельскохозяйственного машиностроения, морского и речного транспорта, в строительной, угольной, нефтяной индустрии. Чаще же всего они используются в качестве главной грузонесущей детали разнообразных механизмов – грузоподъемных, транспортных, дорожных.
>Конструктивно стальной канат – это металлическое гибкое изделие, состоящее из прядей, скрученных между собой, изготавливаемое из стальной проволоки.

Сверху на трос иногда наносится цинк либо алюминий, что придает конструкции антикоррозионные характеристики (вспомните, как долго служит оцинкованная либо нержавеющая труба со специальным покрытием). В середине данного изделия располагается сердечник, который не дает развиваться поперечной деформации в канате и проваливаться прядям к центру. По сути, этот элемент конструкции, производимый из органических, металлических, синтетических или натуральных материалов, является внутренним каркасом для прядей.

По конструкции канаты из стали принято подразделять на три типа:

• одинарной свивки: одинаковая по сечению проволока одной пряди свивается по спирали в 1–4 слоя;
• двойной свивки: вокруг одного сердечника свивается несколько прядей в один либо в два слоя;
• трехпрядные (стренди): используется несколько канатов, которые могут иметь различное или одинаковое сечение.

По степени гибкости стальные тросы бывают:

• повышенной гибкости: вокруг сердечника одной пряди свивается по 24 проволоки (общее число тонких проволок – 144);
• стандартной гибкости: 12 проволок вокруг сердечника, всего – 72 проволоки;
• малогибкие: для их изготовления применяется всего 42 проволоки.

Также канаты делят на четыре разновидности по направлению, в котором производится свивка их элементов и непосредственно изделия:

• крестовые: направление свивки прядей в трос противоположно направлению свивки проволоки;
• односторонние: одинаковые направления;
• тройные: свивка крестового типа, пряди и проволоки свиваются в противоположных направлениях;
• комбинированные: в изделии одновременно свивается проволока правого и левого направлений.

Другие виды деления канатов:

• по материалу, из которого делают сердечник: он может быть органическим, стальным проволочным либо однопрядным;
• по степени крутимости: малокрутящиеся или крутящиеся.

2 Как правильно заплести стальной трос – схема процесса

Для выполнения этой задачи нужно подготовить следующие инструменты:

• плоскогубцы;
• отвертку;
• ножницы по металлу;
• кусачки;
• средства защиты рук (перчатки);
• проволоку.

Далее начинаем плетение стального троса, схема выполнения работ такова:

• Максимально ровно производим обрубку концов каната. В тех случаях, когда на конце конструкции имеются загибы, необходимо немного расплести каждую прядь, а затем, используя ножницы либо кусачки, обрезать все дефекты.
• Расплетаем изделие на пряди (от края не менее чем на 50 сантиметров).
• Берем две пряди и отмеряем от края, который не расплетали, длину, равную диаметру нужной нам петли. При этом следует добавить еще несколько сантиметров длины (петля по своим геометрическим параметрам немного уменьшится в процессе плетения). После этого создаем петлю, заворачивая пряди.
• Один из концов пряди откручивается, его кончик прячется в переплетенные пряди, а другой необходимо обмотать в противоположную сторону. Если позволяет длина, из трех получившихся частей можно сделать косичку (пряди вплетаются поочередно).
• Третью прядь нужно сначала закрутить вокруг косички, потом вплести петлю в нее, а затем опять закрутить вокруг косички. Описанные действия выполняются по очереди, прутки пропускаются по схеме, предполагающей, что предыдущий будет идти навстречу следующему.
• После этого внутрь косы нужно запрятать кончики прутьев. В итоге получатся две выбивающиеся из общей конструкции пряди. Их при помощи пассатижей или отвертки засовывают внутрь.

Рекомендуется при помощи хомутов полученную целую косу затянуть в 2–3 местах. Сделать такие затягивающие приспособления несложно из кусочков металлической проволоки, которые обматывают вокруг каната плотными кольцами, а после этого туго затягивают плоскогубцами. Не забудьте запрятать выступающие части хомута внутрь косички, предварительно загнув их.

Место проведенной «операции» желательно обмотать изолентой. Она, во-первых, поможет надежно скрепить стальные концы, во-вторых, обеспечит человеку безопасность эксплуатации троса. Кроме того, специалисты советуют вплетать добавочную проволоку внутрь каната. Это сделает его более крепким.

Для получения стопроцентно надежного и прочного соединения следует во время плетения симметрично укладывать пряди и прикладывать к ним равномерное давление. А периодический обжим участков переплетения станет гарантией еще большей прочности конструкции.

3 Как создать на стальном канате петлю?

В ряде случаев возникает необходимость плетения петли на конце троса (например, при формировании растяжки для буксировочного троса или антенны, опускания на глубину каких-либо устройств и так далее). Понятно, что высокая жесткость изделия не позволит завязать узел на его конце. Зато петлю сделать можно без особых проблем.

Далее мы описываем процесс плетения петли на конце стандартного семипрядного троса:

• концы каната отрезаются болгаркой или обрубаются молотком (используется его острая часть);
• трос расплетают на 60–80 см и делят на две части (3 и 4 пряди) при помощи обычной отвертки;
• эти части сматывают друг с другом;
• делают петлю (в диаметре она должна быть около 10 см);
• сгибают первую часть (четырехпрядную) навстречу второй, которая в свою очередь помещается в бороздки основного участка троса;
• сплетенные пряди (их концы) обкручивают поочередно вокруг черенка;
• каждую из свободных прядей поочередно закручивают вокруг черенка, вплетают их в петлю и опять повторяют процесс.

Затем необходимо накрыть концы прядей (каждый последующий конец накладывается на предыдущий). В результате таких действий получают две свободные пряди, которые следует поместить при помощи отвертки между петельными прядями. Это место желательно заделать трубками, сплющив их, либо изолирующей лентой. Столь нехитрая процедура в разы снизит травмоопасность применения каната с самодельной петлей.

Более сложно, но тоже реально сделать и огон на тросе из стального материала. Для этого на некоторой дистанции от его конца накладывают временную прочную марку, закрепляют марками концы прядей, после чего распускают конец каната.

Трос в форме петли требуемого диаметра укладывается на твердую поверхность, после этого выполняется пробивка его прядей (ходовых). Таких пробивок обычно делается несколько, но самой важной из них является первая. Именно она в основном и обеспечивает надежность огона. Заметим, что способов пробивки стальных канатов существует несколько. И в одной из последующих статей мы обязательно поговорим о них более подробно.

Надеемся, что теперь вы сможете самостоятельно отремонтировать стальной трос или завязать на нем петлю нужного вам размера, приложив к этому минимум усилий и максимум почерпнутых знаний.

Как правильно завязать петлю на тросе?

Дубовая петля (рис. 1). Это самая простая петля из всех существующих незатягивающихся петель. Она вяжется простым узлом на конце троса, сложенного вдвое. Дубовая петля прочна и безопасна, но сильно ослабляет трос, перегибая его. В отличие от дубового узла, она может быть применена на синтетическом тросе. Существенный ее недостаток состоит в том, что узел на конце троса сильно затягивается и петлю очень трудно развязать.

Рис. 1. Дубовая петля

Фламандская петля (рис. 2). Завязанная восьмеркой на сложенном вдвое тросе, она представляет собой прочную и легко развязываемую петлю на конце троса. Фламандская петля пригодна для вязки как на толстых, так и на тонких тросах. Она почти нс ослабляет прочность троса, Применяется для крепления струн музыкальных инструментов и для других целей.

Риc. 2. Фламандская петля

Бурлацкая петля (рис. 3). Английские моряки называют ее упряжковой петлей или пушкарским узлом . Видимо, моряки заимствовали ее у артиллеристов, которые применяли этот узел в тех случаях, когда на крутых горных дорогах или на бездорожье им приходилось в упряжку впрягать дополнительных лошадей или солдат. Эту петлю можно сделать как на конце троса, так и на его середине. Бурлацкая петля рассчитана на приложение тяги в любую сторону. Она легко завязывается и надежно держит. Правда, перед тем как к петле будет приложена нагрузка, ее следует крепко затянуть руками, так как при резкой тяге она имеет тенденцию переворачиваться и некоторое время скользит вдоль троса. Несколько завязанных таким образом петель помогут вытащить застрявший в грязи автомобиль, позволят подняться на высоту или спуститься с отвесной скалы.

Рис. 3. Бурлацкая петля

Ездовая петля (рис. 4). Так же, как и бурлацкая, ездовая петля рассчитана на тягу в любом направлении и может быть завязана в середине троса. Она вяжется более сложным способом, чем бурлацкая петля, но зато более прочна и надежна.

Рис. 4. Ездовая петля

“Травяная” петля (рис. 5). Это еще одна разновидность незатягивающейся одинарной петли. Ее вязку следует начинать с простого узла. Свое название она получила от названия узла, которому она соответствует.

Рис. 5. “Травяная” петля

Беседочный узел (рис. 6). Люди, не знакомые с морской терминологией, могут подумать, что название “беседочный узел” происходит от глагола “беседовать” или от существительного “беседка”. В нашем морском языке название этого узла произошло от “беседки”, но не от обычной, а от морской беседки, которая представляет собой небольшую деревянную доску – платформу, служащую для подъема человека на мачту или опускания за борт судна при покрасочных или иных работах. Эта доска с помощью тросов крепится к подъемному тросу особым узлом, который и получил название беседочный узел. Второе его название булинь . Оно произошло от английского термина “булинь”, обозначающего снасть, которой оттягивают наостренную боковую шкаторину нижнего прямого паруса. Эта снасть вяжется к шкаторине паруса “булиневым узлом” (The Bowline Knol), или просто “булинем”.

На этом узле есть смысл остановиться поподробнее. Действительно, он вызывает восхищение у тех, кто имеет дело с тросами и вязкой узлов. Это один из древнейших и самых удивительных узлов, когда‑либо придуманных человеком. Археологи свидетельствуют, что беседочный узел был известен древним египтянам и финикийцам за 3000 лет до нашей эры. В английской морской технической литературе его часто именуют “королем узлов” (king of knols). Далеко не каждый морской узел сравнится с ним в количестве положительных свойств, которыми он обладает. С учетом сферы его применения и отличных качеств беседочный узел по праву удостоен в огромной династии морских и не морских узлов королевского титула. По внешнему виду он похож на ткацкий узел, но его ходовой конец идет не в петлю другого конца, а в петлю своего коренного конца.

Беседочный узел, несмотря на изумительную компактность, содержит в себе одновременно элементы простого узла, полу‑штыка, ткацкого и прямого узлов. Элементы всех этих узлов в определенном сочетании дают беседочному узлу право называться универсальным. Он удивительно просто вяжется, даже при сильной тяге никогда не затягивается “намертво”, не портит трос, никогда не скользит вдоль троса, сам не развязывается, но его легко развязать, когда это нужно.

Основное назначение беседочного узла – это обвязка человека тросом под мышками как средство страховки при подъеме на высоту, опускании за борт или в задымленном помещении во время пожара на борту судна. В незатягивающуюся петлю этого узла можно вставить беседку. Завязанная беседочным узлом петля на швартове надежно служит вместо огона. Этот узел с успехом можно применить для связывания двух тросов любого диаметра или для связывания толстого растительного троса со стальным (в этом случае тросы соединяются петлями, а узлы вяжутся на своих коренных концах). Из всех способов связывания двух тросов из различного материала (например, пенька и сталь, дакрон и манила) соединение с помощью двух беседочных узлов петлями будет самым надежным. Кроме того, из беседочного узла можно сделать надежную затягивающуюся петлю. Его можно применять для швартовки и для крепления троса к гаку беседочный узел также можно без опасения применить для временного укорачивания троса или в случае, когда требуется исключить износившийся кусок троса из работы, связав узел так, чтобы этот кусок приходился на петлю.

Существует много способов вязки беседочного узла. Вниманию читателя предлагается самый рациональный и наиболее простой.

В жизни всегда может пригодиться умение быстро завязать беседочный узел вокруг своей талии. Это нужно уметь делать одной рукой одним непрерывным движением кисти, в темноте, за 2–3 секунды. Научиться этому совсем не трудно.

Возьмите коренной конец троса в левую руку, правой обнесите ходовой конец сзади себя вокруг своей талии. В правую кисть возьмите ходовой конец и, отступя от его края примерно 10 сантиметров, зажмите его в кулаке. В левую кисть возьмите коренной конец и вытяните левую руку вперед. Теперь, имея коренной конец троса слегка натянутым, правой кистью с зажатым в ней ходовым концом обогните коренной конец троса сверху вниз на себя и вверх от себя. Старайтесь сделать такое движение кистью, чтобы она целиком не попала в петлю. Далее ходовой конец обнесите вокруг натянутого коренного конца влево и перехватите его большим и указательным пальцами правой руки. Вытаскивая правую кисть из петли, одновременно просовывайте ходовой конец в малую петлю. Держа правой кистью ходовой конец, левой потяните за коренной конец. Узел завязан вокруг вашей талии по схеме рис. 76. Проделав это несколько раз подряд, вы научитесь завязывать беседочный узел на себе в темноте или с закрытыми глазами.

Представьте такую ситуацию: вы оказались за бортом судна в воде, вам бросили с палубы конец, по которому вы не сможете подняться наверх, потому что он скользкий. Завязав вокруг своей талии беседочный узел и передвинув образовавшуюся петлю под мышки, вы можете гарантировать, что вас благополучно вытащат из воды на палубу. Этот великолепный узел не раз спасал жизнь морякам. Чтобы развязать беседочный узел, достаточно немного сдвинуть петлю ходового конца вдоль ослабленной коренной части троса.

Рис. 6. Беседочной узел

Двойной беседочный узел (рис. 7). Этот узел, имеющий две незатягивающиеся петли, применяется вместо беседки для подъема человека на высоту, для подъема или опускания человека, потерявшего сознание, и в других случаях. При вязке узла одна из петель делается почти в два раза меньше другой. В одной петле человек сидит, вторая петля обхватывает его туловище под мышками. Это позволяет ему, поднявшись на высоту, работать двумя руками.

В морской практике существует несколько способов завязывания двойного беседочного узла. Объясним наиболее постой. Узел вяжется сложенным вдвое тросом. После ввода ходового конца (в виде петли) в малую петлю узла гот конец нужно немного вытянуть и, обнеся вокруг большой петли, поместить в верхнюю часть узла. Держа одной рукой за коренную часть троса, другой рукой потянуть за правую сторону большой двойной петли. После этого узел затянется и будет готов к использованию.

Рис. 7. Двойной беседочный узел

Боцманский узел (рис. 8). Этот старинный морской узел иногда называют “испанским беседочным”. Он так же, как и двойной беседочный, служит дляподъема человека наверх или для опускании его с высоты.

Пользуясь боцманским узлом, в каждую из его двух петель просовывают ногу и рукой держатся за трос. Этим узлом можно поднять (или опустить с высоты) потерявшего сознание человека. Чтобы он не вывалился из двух петель, на его груди дополнительно завязывают ходовым концом троса один или два полуштыка.

Рис. 8. Боцманский узел (испанский беседочный)

Французский топовый узел (рис. 9). Петли этого узла а топах мачт парусных кораблей служили для крепления бакштагов, которые ввязывали в них шкотовым узлом свободные концы узла связывали прямым узлом и таким образом получали третью петлю, которую использовали для крепления штага. Один узел одновременно крепил три части стоячего такелажа.

Рис. 9. Французский готовый узел

Топовый узел (рис. 10). Он также применялся на топах мачт парусных кораблей вместо бугелей с обухами (кованых колец со скобами) для крепления бакштагов и штага. Этим узлом пользовались для крепления временных оттяжек при установке мачт и забивке свай,

По‑английски название этого узла “Shamrock Knot”, что обозначает трилистник (заячья капуста или кислица), который является эмблемой Ирландии. Узел можно применить на берегу для крепления флагштоков и антенных мачт, деревьев‑саженцев и пр. Если у вас есть кувшин, горлышко которого имеет более‑менее большой выступ, с помощью топового узла можете сделать к нему удобную ручку.

Но лучше всего, как убедился автор книги, этим узлом пользоваться для переноски арбузов и крупных дынь. Ведь когда‑то на военных парусных кораблях его использовали для переноски ядер. Из куска любого троса длиной 3 метра получается надежная корзинка для самого крупного арбуза. При этом узел не стоит до конца затягивать, а три его петли нужно связать двумя свободными концами. Из четырех известных способов вязки этого топового узла показанный на схеме считается лучшим.

Рис.10. Топовый узел

“Южный Крест” (рис. 11). Такое романтическое название этому узлу дали моряки далекого прошлого. Иногда его называют “морским крестом”. По своей сущности это тоже топовый узел, но другого способа вязки и принципа. Если вытянуть три петли узла, то он по форме окажется крестом (отсюда и название). Этот узел применялся раньше для тех же целей, что и топовый узел.

Как правильно завязать петлю на тросе?

5. Незатягивающиеся петли.

Дубовая петля (рис. 66). Это самая простая петля из всех существующих незатягивающихся петель. Она вяжется простым узлом на конце троса, сложенного вдвое.

Дубовая петля прочна и безопасна, но сильно ослабляет трос, перегибая его. В отличие от дубового узла, она может быть применена на синтетическом тросе. Существенный ее недостаток состоит в том, что узел на конце троса сильно затягивается и петлю очень трудно развязать.

Жилковая петля (рис. 67). Если, завязывая дубовую петлю, сложенным вдвое ходовым концом сделать дополнительный шлаг, то получится петля, которую развязать будет уже чуть-чуть легче (здесь и далее на схемах крестом обозначена рабочая петля). Она применяется для тонких рыболовных лесок.

Фламандская петля (рис. 68). Завязанная восьмеркой на сложенном вдвое тросе, она представляет собой прочную и легко развязываемую петлю на конце троса.

Фламандская петля пригодна для вязки как на толстых, так и на тонких тросах. Она почти нс ослабляет прочность троса, Применяется для крепления струн музыкальных инструментов и для других целей.

“Хонда” (рис. 69). Археологические находки свидетельствуют, что этот способ завязывания петли один из древнейших. Еще задолго до нашей эры люди на разных континентах Земли таким способом прикрепляли тетиву к луку.

Дополнительный узел на конце ходового троса служит стопором, который при натяжении не позволяет ему выскользнуть из петли узла.

“Хонда” — это американское название такой петли. До сих пор ею пользуются для вязки лассо ковбои Мексики и южных штатов США.

Эскимосская петля (рис. 70). Этой петлей эскимосы пользовались для прикрепления тетивы к луку. Официальное название этой петли «эскимосский узел для тетивы лука». Она обладает немаловажным для этой цели свойством: ее размер можно изменять после того как узел уже завязан.

При натяжении за коренной конец троса петля остается неподвижной.

Совершенная петля (рис. 71). Узел, которым вяжется эта неподвижная петля на конце троса, прост, надежен не скользит даже на самой тонкой синтетической леске. Совершенная петля очень популярна за рубежом у рыболовов.

Рыбацкая петля (рис. 72). Нередко ее называют английской петлей или рыбацким огоном. Ее можно завязать как на конце, так и на середине троса. При затягивании узлы нужно сблизить. Эта петля широко применяется рыболовами.

Моряки используют ее вместо фабричного огона при обрыве швартовного троса и в тех случаях, когда необходимо надежно закрепить трос за какой-либо предмет.

Рис. 72. Рыбацкая петля

Бурлацкая петля (рис. 73). Английские моряки называют ее упряжковой петлей или пушкарским узлом. Видимо, моряки заимствовали ее у артиллеристов, которые применяли этот узел в тех случаях, когда на крутых горных дорогах или на бездорожье им приходилось в упряжку впрягать дополнительных лошадей или солдат. Эту петлю можно сделать как на конце троса, так и на его середине.

Бурлацкая петля рассчитана на приложение тяги в любую сторону. Она легко завязывается и надежно держит. Правда, перед тем как к петле будет приложена нагрузка, ее следует крепко затянуть руками, так как при резкой тяге она имеет тенденцию переворачиваться и некоторое время скользит вдоль троса.

Несколько завязанных таким образом петель помогут вытащить застрявший в грязи автомобиль, позволят подняться на высоту или спуститься с отвесной скалы.

Ездовая петля (рис. 74). Так же, как и бурлацкая, ездовая петля рассчитана на тягу в любом направлении и может быть завязана в середине троса. Она вяжется более сложным способом, чем бурлацкая петля, но зато более прочна и надежна.

“Травяная” петля (рис. 75). Это еще одна разновидность незатягивающейся одинарной петли. Ее вязку следует начинать с простого узла. Свое название она получила от названия узла, которому она соответствует.

Беседочный узел (рис. 76). Люди, не знакомые с морской терминологией, могут подумать, что название “беседочный узел” происходит от глагола “беседовать” или от существительного “беседка”.

В нашем морском языке название этого узла произошло от “беседки”, но не от обычной, а от морской беседки, которая представляет собой небольшую деревянную доску — платформу, служащую для подъема человека на мачту или опускания за борт судна при покрасочных или иных работах.

Эта доска с помощью тросов крепится к подъемному тросу особым узлом, который и получил название беседочный узел. Второе его название булинь.

Оно произошло от английского термина “булинь”, обозначающего снасть, которой оттягивают наостренную боковую шкаторину нижнего прямого паруса. Эта снасть вяжется к шкаторине паруса “булиневым узлом” (The Bowline Knol), или просто “булинем”.

На этом узле есть смысл остановиться поподробнее. Действительно, он вызывает восхищение у тех, кто имеет дело с тросами и вязкой узлов. Это один из древнейших и самых удивительных узлов, когда-либо придуманных человеком.

Археологи свидетельствуют, что беседочный узел был известен древним египтянам и финикийцам за 3000 лет до нашей эры. В английской морской технической литературе его часто именуют “королем узлов” (King of Knols). Далеко не каждый морской узел сравнится с ним в количестве положительных свойств, которыми он обладает.

С учетом сферы его применения и отличных качеств беседочный узел по праву удостоен в огромной династии морских и не морских узлов королевского титула. По внешнему виду он похож на ткацкий узел, но его ходовой конец идет не в петлю другого конца, а в петлю своего коренного конца.

Беседочный узел, несмотря на изумительную компактность, содержит в себе одновременно элементы простого узла, полу-штыка, ткацкого и прямого узлов. Элементы всех этих узлов в определенном сочетании дают беседочному узлу право называться универсальным.

Он удивительно просто вяжется, даже при сильной тяге никогда не затягивается “намертво”, не портит трос, никогда не скользит вдоль троса, сам не развязывается, но его легко развязать, когда это нужно.

Основное назначение беседочного узла — это обвязка человека тросом под мышками как средство страховки при подъеме на высоту, опускании за борт или в задымленном помещении во время пожара на борту судна. В незатягивающуюся петлю этого узла можно вставить беседку. Завязанная беседочным узлом петля на швартове надежно служит вместо огона.

Этот узел с успехом можно применить для связывания двух тросов любого диаметра или для связывания толстого растительного троса со стальным (в этом случае тросы соединяются петлями, а узлы вяжутся на своих коренных концах). Из всех способов связывания двух тросов из различного материала (например, пенька и сталь, дакрон и манила) соединение с помощью двух беседочных узлов петлями будет самым надежным.

Кроме того, из беседочного узла можно сделать надежную затягивающуюся петлю (см. рис. 85). Его можно применять для швартовки и для крепления троса к гаку беседочный узел также можно без опасения применить для временного укорачивания троса или в случае, когда требуется исключить износившийся кусок троса из работы, связав узел так, чтобы этот кусок приходился на петлю.

Существует много способов вязки беседочного узла. Вниманию читателя предлагается самый рациональный и наиболее простой.

В жизни всегда может пригодиться умение быстро завязать беседочный узел вокруг своей талии. Это нужно уметь делать одной рукой одним непрерывным движением кисти, в темноте, за 2—3 секунды. Научиться этому совсем не трудно.

Возьмите коренной конец троса в левую руку, правой обнесите ходовой конец сзади себя вокруг своей талии. В правую кисть возьмите ходовой конец и, отступя от его края примерно 10 сантиметров, зажмите его в кулаке.

В левую кисть возьмите коренной конец и вытяните левую руку вперед. Теперь, имея коренной конец троса слегка натянутым, правой кистью с зажатым в ней ходовым концом обогните коренной конец троса сверху вниз на себя и вверх от себя.

Старайтесь сделать такое движение кистью, чтобы она целиком не попала в петлю. Далее ходовой конец обнесите вокруг натянутого коренного конца влево и перехватите его большим и указательным пальцами правой руки. Вытаскивая правую кисть из петли, одновременно просовывайте ходовой конец в малую петлю.

Держа правой кистью ходовой конец, левой потяните за коренной конец. Узел завязан вокруг вашей талии по схеме рис. 76. Проделав это несколько раз подряд, вы научитесь завязывать беседочный узел на себе в темноте или с закрытыми глазами.

Представьте такую ситуацию: вы оказались за бортом судна в воде, вам бросили с палубы конец, по которому вы не сможете подняться наверх, потому что он скользкий.

Завязав вокруг своей талии беседочный узел и передвинув образовавшуюся петлю под мышки, вы можете гарантировать, что вас благополучно вытащат из воды на палубу. Этот великолепный узел не раз спасал жизнь морякам. Чтобы развязать беседочный узел, достаточно немного сдвинуть петлю ходового конца вдоль ослабленной коренной части троса.

Рис. 76. Беседочной узел

Двойной беседочный узел (рис. 77). Этот узел, имеющий две незатягивающиеся петли, применяется вместо беседки для подъема человека на высоту, для подъема или опускания человека, потерявшего сознание, и в других случаях.

При вязке узла одна из петель делается почти в два раза меньше другой. В одной петле человек сидит, вторая петля обхватывает его туловище под мышками. Это позволяет ему, поднявшись на высоту, работать двумя руками.

В морской практике существует несколько способов завязывания двойного беседочного узла. Объясним наиболее постой. Узел вяжется сложенным вдвое тросом.

После ввода ходового конца (в виде петли) в малую петлю узла гот конец нужно немного вытянуть и, обнеся вокруг большой петли, поместить в верхнюю часть узла. Держа одной рукой за коренную часть троса, другой рукой потянуть за правую сторону большой двойной петли. После этого узел затянется и будет готов к использованию.

Рис. 77. Двойной беседочный узел

Боцманский узел (рис. 78). Этот старинный морской узел иногда называют “испанским беседочным”. Он так же, как и двойной беседочный, служит для подъема человека наверх или для опускании его с высоты.

Пользуясь боцманским узлом, в каждую из его двух петель просовывают ногу и рукой держатся за трос. Этим узлом можно поднять (или опустить с высоты) потерявшего сознание человека. Чтобы он не вывалился из двух петель, на его груди дополнительно завязывают ходовым концом троса один или два полуштыка.

Рис. 78. Боцманский узел (испанский беседочный)

Французский топовый узел (рис. 79). Петли этого узла а топах мачт парусных кораблей служили для крепления бакштагов, которые ввязывали в них шкотовым узлом свободные концы узла связывали прямым узлом и таким образом получали третью петлю, которую использовали для крепления штага. Один узел одновременно крепил три части стоячего такелажа.

Топовый узел (рис. 80). Он также применялся на топах мачт парусных кораблей вместо бугелей с обухами (кованых колец со скобами) для крепления бакштагов и штага. Этим узлом пользовались для крепления временных оттяжек при установке мачт и забивке свай,

По-английски название этого узла «Shamrock Knot”, что обозначает трилистник (заячья капуста или кислица), который является эмблемой Ирландии.

Узел можно применить на берегу для крепления флагштоков и антенных мачт, деревьев-саженцев и пр. Если у вас есть кувшин, горлышко которого имеет более-менее большой выступ, с помощью топового узла можете сделать к нему удобную ручку.

Но лучше всего, как убедился автор книги, этим узлом пользоваться для переноски арбузов и крупных дынь. Ведь когда-то на военных парусных кораблях его использовали для переноски ядер.

Из куска любого троса длиной 3 метра получается надежная корзинка для самого крупного арбуза. При этом узел не стоит до конца затягивать, а три его петли нужно связать двумя свободными концами. Из четырех известных способов вязки этого топового узла показанный на схеме считается лучшим.

“Южный Крест” (рис. 81). Такое романтическое название этому узлу дали моряки далекого прошлого. Иногда его называют “морским крестом”. По своей сущности это тоже топовый узел, но другого способа вязки и принципа.

Если вытянуть три петли узла, то он по форме окажется крестом (отсюда и название). Этот узел применялся раньше для тех же целей, что и топовый узел.

Рис. 81. «Южный Крест»

По материалам книги Льва Скрябина “Морские узлы”

Плетение петли на веревке. Как сделать надежную петлю на обычном тросе для буксировки автомобиля за несколько минут

Бегущий простой узел (рис. 1). Это самый простой узел, образующий затягивающуюся петлю. При тяге за коренной конец петля затягивается, но ее можно увеличить в размере, потянув за ходовой конец в сторону от петли. Узел можно завязать в любой части веревки. С его помощью можно затянуть мешок, связать тюк, прикрепить к чему‑нибудь трос, зачалить лодку за сваю.

Рис. 1. Бегущий простой узел

Скользящая глухая петля (рис. 2). Этот простой и прочный узел может служить в повседневной жизни для затягивания различных тюков и свертков при их упаковке Вязка узла предельно проста и не требует каких‑либо комментариев.

Рис. 2. Скользящая глухая петля

Эшафотный узел (рис. 3). Название узла говорит о его назначении. Это один из старинных узлов, выработанных многовековой практикой смертной казни через повешение. Однако, несмотря на мрачное предназначение, его с успехом можно применять для многих других целей, например для временного крепления троса за разные предметы.

Рис. 3. Эшафотный узел

Затягивающаясяудавка (рис. 4). Как и предыдущий, этот узел так же называют эшафотным , или “висельным” узлом. Но несмотря на это, он находит и другое применение в морском деле. Его используют при временном креплении троса за плавающие в воде предметы или при накидывании и креплении троса за какой‑либо предмет на берегу. Этот узел имеет преимущество даже перед таким хорошим узлом, как удавка с полуштыками, в том, что ходовой конец троса не может выскользнуть из петли, и потому затягивающаяся удавка считается надежнее.

На парусниках этим узлом крепили коренные концы марса‑шкотов и марса‑гитовых и других снастей в тех случаях, когда нужно было иметь эти концы готовыми к отдаче.

Чтобы завязать этот узел, трос укладывают в виде двух одинаковых по размеру петель. Обе петли обносят несколько раз ходовым концом троса, после чего этот конец пропускают в петлю, обращенную к коренной части троса, и, вытягивая крайнюю петлю, зажимают в ней. Затягивающуюся удавку всегда можно без труда развязать, если потянуть за коренную часть троса.

Этот мрачный узел можно неплохо использовать в морском деле двояким образом. Во‑первых, по схеме его вязки удобно хранить в виде компактной бухты трос. Сделав этот узел без петли на ходовом конце бросательного конца, вы получите отличную легкость. Если он вам покажется недостаточно тяжелым, перед применением опустите его в воду.

Рис. 4. Затягивающаяся удавка

“Пьяный” узел (рис. 5). В этом разделе узлов имеются узлы с двумя затягивающимися петлями. Когда тянут одновременно за ходовой и коренной концы, петли затягиваются. Этот узел на Руси испокон веков назывался “пьяным”: видимо, его применяли для усмирения не в меру разгулявшихся людей, надевая петли на запястья рук за спиной и связывая концы на груди.

Рис. 5. “Пьяный” yзел

Кандальный узел (рис. 6). Он очень схож с “пьяным” узлом. Его название на английском языке обозначает “наручники”. Узел может служить для тех же целей. Несмотря на внешнее сходство, это два разных узла (см. рис. 6 и 5). Во всяком случае, не развязывая их и не вынимая концов из центральной петли, один узел превратить в другой невозможно. Некоторые моряки называют этот узел двойным топовым узлом, так как иногда он применяется аналогично топовому узлу.

Рис. 90. Кандальный узел

Как красиво и надежно заплести трос в петлю: пошаговая схематическая инструкция

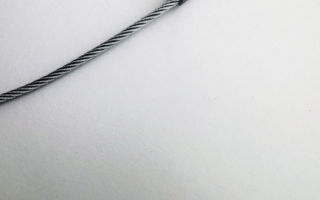

Стальные тросы имеют широкое применение. Благодаря используемой в них стали они достаточно прочные и эластичные. Однако сам по себе трос в большинстве случаев бесполезен, если нет возможности его к чему-то присоединить.
Промышленным способом петли делают при помощи сварки или опрессовки. Сделать подобное крепление в домашних условиях очень трудно или вообще невозможно, ведь не у каждого есть сварочный аппарат или гидравлический пресс.
Однако структура троса позволяет делать своими руками петли другим, более простым способом. В статье рассказано, каким образом можно сделать петлю на тросе используя минимум инструментов за несколько минут.

Введение

Заводской вариант крепежа

В отличие от верёвки, стальной трос очень трудно, практически невозможно привязать к точке крепления. Для этой цели применяются специальные крюки, карабины и другие приспособления.

Но для того, чтобы их присоединить к тросу, последний должен иметь на своём конце петлю. Вопрос можно решить следующим образом:

Действие №1 Разметка троса

Отметка места окончания петли при помощи скотча

Сначала необходимо прикинуть примерные размеры петли, согнув конец троса и отметив место его контакта с тросом. Сделать это можно при помощи скотча или изоляции.

Действие №2 Расплетение конца троса

Необходимо отделить три нити при помощи отвёртки

Трос необходимо расплести от его конца до сделанной отметки при помощи отвёртки. Сделать это достаточно просто. Обычно, трос состоит и 6 сплетённых нитей.

И начать распутывание троса, вращая одну из групп нитей в направлении по часовой стрелке

Процесс продолжается до достижения отмеченной скотчем точки.

Распутывание троса до достижения отмеченной скотчем точки

Процесс продолжается до достижения отмеченной скотчем точки.

Трос, расплетённый на необходимую длину

Действие №3 Формирование петли

Трос, подготовленный к формированию петли

Одна из получившихся групп нитей остаётся в распрямлённом положении, а другая сгибается до момента касания её конца и отмеченной точки.

Соединение расплетённых нитей в средней точке

Примерно на середине расстояния от конца троса до отмеченной точки две группы нитей соединяют таким образом, чтобы они вошли в свободные места друг на друге.

Относительно длинный отрезок заново соединённого троса

Поскольку пучки из трёх нитей симметричны, они идеально входят друг в друга: места, где есть сталь, на одном пучке укладываются в пустоты на другом и наоборот.

Продолжают укладывать трос по всей длине петли

Таким же образом продолжают укладывать трос по всей длине петли.

Петля готова, осталось только завершить оплетение её точки фиксации

Действие №4 Фиксирование петли

Образование петли

В петлю вставляется отвёртка.

Прокручивание против часовой стрелки по направлению к отмеченной скотчем точке

И осуществляется её прокручивание против часовой стрелки по направлению к отмеченной скотчем точке.

Сплетенный трос в более толстый

При этом трос самостоятельно сплетается в более толстый, состоящий из 12 нитей.

Отвёртка снова вставляется в петлю

Далее операция производится повторно: отвёртка снова вставляется в петлю.

И снова прокручивается до отмеченной скотчем точки против часовой стрелки

При необходимости процедура повторяется ещё 1 или 2 раза.

Полученная в результате переплетения троса петля надёжно зафиксирована

Чтобы концы нитей не распутывались, их фиксируют при помощи изоленты.

Фиксируют при помощи изоленты

Для более надёжной фиксации применяется стальной хомут.

Для фиксации применяется стальной хомут

Если вам понравилась наша статья, поставьте лайк)

Подписывайтесь на канал, чтобы не пропустить ничего интересного!
