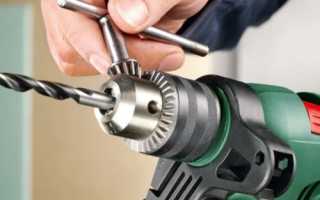

Как правильно вставить сверло в дрель?

Как поставить и закрепить сверло в дрели

Практически у каждого домашнего мастера есть разный электроинструмент вроде шуруповерта, дрели, перфоратора. Основное их назначение — сделать круглое отверстие в разных материалах. И если шуруповерт служит средством для вкручивания крепежных элементов (саморезы, винты, шурупы и т. д.), то электрические дрели представляют собой более мощное оборудование. У таких инструментов развивается больший крутящий момент, и они способны выдавать более высокие обороты. Главное — знать основные правила работы с ними — к примеру, как вставить сверло в дрель Метабо, Интерскол, Зубр, Бош. От того, насколько грамотно мастер сможет установить сверло в патрон, зависит качество работы и собственная безопасность. От вылетевшей насадки можно получить травму, причем довольно серьезную, а не просто испортить маникюр. Только правильный подход к делу сможет уберечь от многих неприятностей

Как вставлять сверло в дрель

Разновидности патронов для дрели

Патрон любой дрели — это обязательный элемент, который предназначен для закрепления хвостовика, а также прочих типов насадок для электродрели.

При этом хвостовая часть зажимается цанговым механизмом, а надежное крепление обеспечивается ее обхватом кулачками в патроне. Обычно их не более 3 штук и поэтому механизм зовется трех кулачковым.

Сами патроны могут быть 2 основных типов:

• зубчато-венцовый или ключевой;
• быстрозажимной.

Крутящий момент передается от электромотора дрели через систему шестерен на вал с патроном, что и обеспечивает вращение последнего. Поэтому крайне важно, чтобы зажимной механизм был высокого качества исполнения.

Дополнительная информация. Хвостовая часть сверла может иметь как цилиндрическую, так и призматическую форму.

Зубчато-венцовый патрон

Чтобы понять, как вставить насадку в дрель, стоит рассмотреть, что представляет собой такой механизм. Основная особенность данного механизма кроется в наличии специального зажимного ключа, за счет чего патрон и называется ключевым.

Это самый распространенный вариант для электродрелей Bosch, Sparky, Makita, Hammer, Dewalt в силу того, что обеспечивается высокое качество зажима хвостовика сверла. В такое устройство поместятся насадки диаметром 1-16 мм.

Сам ключ выглядит как стержень с рычажком, на который насажено зубчатое колесико. На самом патроне предусмотрено специальное отверстие, рассчитанное под вал ключа, а также есть круговая зубчатая коронка, что соответствует ключевому профилю.

Для разведения и сведения кулачков с целью закрепить или ослабить хвостовик сверла, ключ помещается в паз, одновременно с этим шестерни колеса насаживаются на зубья коронки. Далее остается вращать стержень в том или ином направлении.

Как правило, ключи имеют идентичное строение, а потому подходят ко многим ручным инструментам. Однако есть исключение из правил — ряд производителей, которые поставляют на рынки дорогую продукцию, делают оригинальные ключи, отличающиеся по размеру и профилю.

Обратите внимание! Обычно у всех дрелей кулачки сближаются при вращении муфты в направлении часовой стрелки и отдаляются, если изменить движение.

Такое устройство патрона удобно в использовании, однако есть высокий риск потери ключа, а без него невозможно как поставить, так и вынуть элемент конструкции. По этой причине большинство мастеров привязывают его к ручке дрели.

Быстрозажимной механизм

Как поменять насадку на дрель? В этом случае тоже нужно понимать устройство механизма. Такая конструкция обеспечивает максимальное удобство в использовании, так как сверла меняются за короткое время. К тому же здесь нет никаких ключей, хотя фиксация сверла, как и его ослабление тоже выполняется вручную. Все делается вращением муфты в нужную сторону. Кулачки в патроне также раздвигаются либо сдвигаются.

Есть патроны с одной или двумя муфтами. В случае одномуфтового механизма операции выполняются одной рукой. В отношении второго типа задействуются обе руки — одной нужно удерживать одну муфту (ближнюю к корпусу), а другой вращать вторую муфту. Зная такие тонкости, можно легко понять, как менять сверла.

Как сверло вставляется в дрель

Процедура очень простая и выполняется быстро, а в умелых руках мастера это может занять считанные секунды. Однако ряд правил следует соблюдать неукоснительно, чтобы обезопасить себя от непредвиденных случаев.

1. Для начала убедиться, что электродрель отключена от сети.
2. Выбирается сверло с учетом характера работы и обрабатываемого материала, где планируется делать отверстие. Также важно выяснить совместимость расходника с электрической дрелью.
3. Сверло помещается в патрон хвостовой частью внутрь.
4. Далее его нужно закрепить внутри патрона, исходя из его типа. То есть при помощи специального ключа (зубчато-венцовый тип) либо ручным вращением муфты (быстрозажимный тип).
5. После фиксации, следует убедиться в том, что оно не шатается, а также отсутствует люфт.
6. Теперь можно приступать непосредственно к работе.

Важно! Перед тем как вставлять сверло, кулачки рекомендуется развести с запасом, чтобы легче устанавливать.

Как сверло вставляется в дрель

Подбор расходников зависит от самого электроинструмента — есть разнообразные модели, которые отличаются между собой многообразием технического оснащения и функционала. Есть модели, которые не приспособлены для сверления металла, в другие электродрели можно установить насадки диаметром 0,8-10 мм или 1,5-15 мм.

Теперь о качестве самих сверл — не рекомендуется приобретать дешевые изделия, поскольку они делаются из материала низкого качества, а потому долго не прослужат. Лучше заплатить больше, но такие сверла будут служить долго.

Как из дрели вытащить сверло

Когда нужно убрать сверло в случае его поломки либо, чтобы сменить его на другое изделие, исходя из характера работ, процедура уже выполняется еще легче и быстрее. В этом случае имеется своя инструкция.

Для начала необходимо выключить инструмент от электрической сети и обесточить его. Далее действовать, исходя из вида патрона — рукой либо ключом повернуть муфту в направлении против движения часовой стрелки. В результате кулачки начнут раздвигаться, ослабляя сверло. Его лучше пока не касаться, так как после работы оно остается горячим.

Когда сверло будет извлечено из патрона, остается вставить другое изделие и продолжать работу или убрать оборудование на хранение.

Далеко не всегда получается повернуть ключ или муфту с первого раза. Торопиться в ближайшую мастерскую пока не стоит — нужно приложить больше усилий.

Возможные проблемные ситуации

В некоторых случаях домашние мастера отдают электроинструмент в сервис для решения той или иной проблемы. Но в ряде случаев необязательно идти в ближайшую мастерскую, поскольку некоторые неисправности можно устранить самостоятельно.

Замена сверла

Теперь о том, как поменять сверло в дрели — вся процедура выполняется по схеме описанной выше — то есть сначала достается старое сверло и ставится новое. При этом, чтобы заменить элемент в быстрозажимном патроне зачастую приходится сталкиваться с рядом трудностей. В отдельных случаях бывает, что сверло в механизме настолько прочно засело, что не удается повернуть муфту. Следует использовать кусок ткани, что обеспечит крепкое сцепление с муфтой и попробовать покрутить еще раз.

Важно! Насадку необходимо вставлять до упора, чтобы она потом не расшаталось и ее не приходилось постоянно заменять.

Когда все это не помогает, следует крепко зафиксировать инструмент одной рукой, а ладонью другой ударять по патрону в направлении раскручивания.

Как поменять сверло в дрели

Удаление сверла без ключа

Ценное достоинство ключевых конструкций в очень прочной фиксации сверла. Недостатком служит то, что под рукой всегда должен быть специальный ключ, а ведь его легко потерять. И если это случилось, нужно найти какой-нибудь предмет для фиксации патрона с одной стороны.

Подойдет гвоздь, крестообразная отвертка, шуруп. К другой половине нужно приложить усилие для раскручивания патрона и таким образом пробовать вытащить сверло, обойдясь без ключа. Если вручную не получается, можно использовать тиски либо большой газовый ключ.

Если застряло сверло

В ряде случаев, когда работа закончена, вынуть сверло не получается раскручиванием патрона руками либо ключом. Не помогает даже режим реверс. Тогда придется использовать кардинальные способы:

• Использование тисков с газовым ключом. Либо, как вариант — два ключа. Одна половина фиксируется (ключом либо при помощи тисков), вторую нужно сместить 2 ключом.
• Тиски + молоток. Одну половину нужно закреплять в тисках, вторую нужно сдвинуть резкими и точными ударами молотка. Такое вибрационное воздействие должно принести результат.

Если застряло сверло

Тем не менее, если ничего из рассмотренного не помогает, остается полностью открутить патрон. После чего крепить его в тисках и выбить сверло каким-нибудь металлическим стержнем или подходящей отверткой.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

• Инструкция по замене уплотнителя в ПВХ окне
• Как рассчитать, сколько кубов бетона нужно на фундамент?

—>

Как правильно вставить сверло в дрель и как его снять?

1. Тонкости эксплуатации
2. Как вставить сверло в дрель?
3. Как вытащить сверло из дрели?
4. Устранение неполадок
   • Замена сверла
   • Удаление сверла без ключа
   • Сверло застряло

В любом жилом помещении рано или поздно возникает ситуация, когда необходимо что-то переделать: повесить картину, привинтить полки или сделать проводку. Но большинство бетонных и кирпичных стен гвоздем просто так не пробьёшь и шуруп в них не вкрутишь. Поэтому приходится прибегать к использованию электродрели. Это удобное устройство, которое позволяет сделать в стене отверстие необходимого диаметра благодаря многообразию сверл: по бетону, металлу, стеклу, пластику, плитке или по дереву. Но для успешного использования электродрели следует знать основные правила пользования с этим инструментом.

Тонкости эксплуатации

Электродрели стали появляться в конце XIX века практически сразу после изобретения электродвигателей. Основной задачей вводящегося в производство инструмента, обладающего ударным механизмом, было сверление различных отверстий в материалах при использовании электричества и крутящихся с высокой скоростью сверл.

Уже из описания понятно: чтобы пользоваться таким инструментом, нужно соблюдать определенные правила безопасности.

1. Перед началом работы обязательно нужно осмотреть: дрель, чтобы не было открытых электронных (токоведущих) частей; провод, идущий к сети, чтобы он не был поврежден; вилку, чтобы она была цельной и рабочей; розетку, чтобы она была исправной и плотно сидящей в стене. При этом вилка должна плотно вставляться в розетку и не должно быть искр.
2. Вставляют сверло в дрель максимально плотно.
3. Выбирают необходимый режим: сверление (кручение сверла с высокой скоростью) или бурение (сверление с использованием ударного механизма).
4. Выбирают предельную скорость кручения сверла.
5. После проделывания отверстия нужного диаметра и длины, следует нажать кнопку выключения, а затем изъять вилку из розетки, чтобы случайно не запустить инструмент, когда не требуется.

Стоит отметить, что есть функциональные дрели, которые распознают диаметр сверла, имеют ограничители для фиксирования нужной глубины сверления, имеют рукоятки для большей фиксации инструмента в руке, автоматически меняют скорость сверления. Такие функциональные дрели требуют дополнительных настроек, чтобы автоматика не подводила в самый неподходящий момент.

Сверла выбираются в соответствии с требованиями к проводимой работе. Но необходимо помнить, что они бывают разные, и некоторые сверла не подходят к той или иной дрели.

Тут основную роль играет патрон инструмента, который бывает:

• ключевой;
• быстрозажимный.

Первый вариант подразумевает, что у пользователя имеется специальный ключ, с помощью которого можно ослабить патрон. Для этого нужно использовать отверстие на дрели и крутить ключ против часовой стрелки или поворачивать его по часовой, и таким образом – зажать. Часто этот ключ крепится к дрели, что снижает вероятность его потери и позволяет в любой момент снять ключ с крепления и использовать его.

Второй вариант представляет собой нечто другое, потому что быстрозажимный может быть:

• одномуфтовый;
• двухмуфтовый.

Если использовать одномуфтовый патрон, для зажатия понадобится всего одна рука, а второй вариант немного сложнее: приходится зажимать одну муфту, а второй рукой – крутить другую муфту. Оба варианта экономят время, но фиксация при этом намного хуже, чем при использовании ключевого патрона.

Как вставить сверло в дрель?

Это операция является простой и быстрой, тем не менее необходимо соблюдать некоторые правила. Пошаговая инструкция обезопасит вас во время постановки сверла в дрель.

1. Отключить инструмент от сети.
2. Затем выбрать подходящее сверло, учитывая характер работ, материал, в котором будет делаться отверстие и совместимость сверла с дрелью.
3. Поместите сверло в патрон хвостовой частью внутрь («хвостовиком»).
4. Затем следует закрепить патрон, учитывая его вид. Если ключевой, то закрепить специальным ключом с зубчиками, если быстрозажимный, то закрепить руками.
5. После того как сверло зафиксировано, проследите, чтобы оно не шаталось в патроне и не было никакого люфта.
6. Далее можно приступать к работе.

Стоит отметить, что выбор сверл зависит от вашей электродрели. Существуют различные модели с разнообразным техническим оснащением и возможностями. Некоторые дрели нельзя, например, использовать для работ по металлу. Другие – допускают возможность установки сверл в диаметре от 0,8 до 10 мм или от 1,5 до 13 мм. Не рекомендуется покупать дешёвые сверла из некачественного металла, лучше переплатить, но убедиться в том, что инструмент работает исправно и долгий срок.

Как вытащить сверло из дрели?

Если необходимо сменить сверло, которое пришло в негодность, или из-за смены характера работ нужно поставить другое, то процесс ещё более простой, чем при постановке сверла.

На этот случай также имеется пошаговая инструкция.

1. Выключить и обесточить электродрель.
2. В зависимости от патрона, воспользуйтесь ключом или руками поверните муфту, поворачивая против часовой стрелки, тем самым ослабляя патрон. Старайтесь не браться за сверло, потому что после работы оно какое-то время может оставаться горячим.
3. Убрав предыдущее сверло из патрона, поменять его на другое и продолжить работу либо убрать инструмент на хранение.

Если не удается повернуть патрон с первого раза, не стоит торопиться в мастерские, чаще всего достаточно просто приложить побольше усилий.

Устранение неполадок

В ситуациях, когда дрель используется только в узконаправленных целях и от случая к случаю, пользователи склонны при первых возникших проблемах отправлять ее на ремонт. Однако в большинстве случаев достаточно уметь обходить возникшие нестандартные ситуации. Чтобы устранить мелкие неполадки, нужно знать, как менять сверло, можно ли сделать это без ключа и как действовать в случае, когда оно застряло.

Замена сверла

Для осуществления этой процедуры сначала необходимо достать старое сверло по схеме, описанной выше, а затем поставить новое. У электродрелей с быстрозажимными патронами часто возникают проблемы из-за того, что сверло жестко засело и не получается открутить муфту. В этом случае можно задействовать кусок ткани, которая даст большее сцепление с муфтой, и постараться открутить. Если этот способ не помог, то нужно плотно зафиксировать рукой дрель и по касательной в сторону раскручивания ударить по патрону ладонью другой руки, продолжая фиксировать инструмент.

Удаление сверла без ключа

В ключевых патронах есть определенное преимущество – фиксация сверла очень мощная, но есть и недостаток – необходимо, чтобы под рукой был ключ. Если ключа не оказалось на месте, этот недостаток довольно легко восполнить. Потребуется найти предмет, который сможет зафиксировать патрон с одной стороны. Это может быть гвоздь, крестовая отвертка, шуруп, шестигранник подходящего размера. Ко второй половине нужно приложить усилие руками и постараться раскрутить – таким образом есть возможность вытащить сверло без ключа. Но если руками справиться не получилось, можно воспользоваться тисками или большим газовым ключом подходящего размера.

Сверло застряло

Бывают ситуации, когда по завершении работ не удается вынуть сверло. Не помогает ни раскручивание муфт руками, если патрон быстрозажимный, ни ключ, если патрон ключевой. Вы попробовали включить дрель и, используя реверс, попытались достать объект, но не вышло. Зафиксировали крепко дрель и пробовали касательными ударами расшатать патрон, но и это не принесло желаемого результата. Значит, самое время обратиться к более массивному оборудованию.

Способов изъятия сверла из дрели не так много:

• Тиски и газовый ключ. Метод подразумевает использование двух газовых ключей или одного ключа и тисков. Необходимо одну половину крепко зафиксировать, а вторую – пытаться сместить ключом.
• Тиски и молоток. Одна половина фиксируется в тисках, а вторая – касательными ударами молотка сдвигается с мертвой точки. С помощью образующихся вибраций и резких точечных воздействий есть возможность решить проблему.

Если методы, приведенные выше, не сработали, то можно полностью открутить патрон вместе со сверлом, закрепить его в тисках и, подобрав отвертку или какой-то металлический стержень нужного диаметра, выбить сверло из патрона.

О том, как правильно закрепить сверло в дрели, смотрите в следующем видео.

Как правильно вставить сверло в дрель

От того, насколько правильно вставляется сверло в дрель или перфоратор напрямую зависит не только качество работы, но и безопасность держащего инструмент в руках человека. Ведь вылетевшая насадка вполне может нанести травму, причем достаточно серьезную. Поэтому к данному моменту следует отнестись со всей ответственностью. Любой сверлящий инструмент в неумелых руках – это всегда объект повышенной опасности. Поэтому работая с дрелью или перфоратором, делать нужно все в полном соответствии с рекомендациями производителя. Их игнорирование может привести к не самым приятным последствиям.

Как вставить сверло в дрель – особенности разных моделей

На первый взгляд ничего особо сложного здесь нет. Это, конечно, так, но с одной оговоркой. Ничего сложного в такой задаче нет для опытного мастера, работавшего уже не с одной моделью дрели и прекрасно понимающего их специфику. Между тем многие новички здесь нередко допускают ошибки.

Вместе с тем следует отметить, что в настоящее время на рынке представлены дрели самых разных производителей – начиная от дешевых китайских и заканчивая всемирно известными брендами – Бош (Bosch), Макита (Makita) и так далее. Они отличаются друг от друга не только по техническим характеристикам. Различия также есть и в конструкции некоторых узлов. Нас в данном случае больше всего интересует патрон. Ведь именно в него и вставляется сверло. В большинстве моделей сегодня устанавливают патроны кулачкового типа. При этом они делятся на:

• ключевые (зубчато-венцовые);
• быстрозажимные.

При этом общий принцип у них по большому счету один. Патрон состоит из корпуса, имеющего форму конуса, по которому перемещается гильза (регулировочное кольцо). Последняя как раз и отвечает за приближение и отдаление кулачков, фиксирующих сверло. Алгоритм действий здесь очень простой. Вращая кольцо по часовой стрелке, вы приближаете кулачки друг к другу, в противоположную сторону, наоборот, раздвигаете. В первом случае происходит фиксация хвостовика сверла, во втором он освобождается.

Если принцип действия здесь один, то механизмы его реализации разные. В частности, ключевые зубчато-венцовые конструкции требуют специального ключа, идущего в комплекте с дрелью. Он имеет достаточно специфический вид и расписывать данный момент нет смысла.

С помощью ключа, вставляемого в специальное отверстие на патроне, вы можете вращать кольцо, имеющее рифленую поверхность, в нужную сторону. Такая конструкция обеспечивает более надежную фиксацию хвостовика сверла по сравнению с быстрозажимными патронами. Однако при этом многие мастера недолюбливают такие дрели. Ведь здесь нужно постоянно использовать ключ. При необходимости частой смены насадок это отнимает драгоценное время. Кроме того, ключ должен быть всегда под рукой – чаще всего он висит на шнуре, на специальном кольце.

Быстрозажимные патроны более простые. Здесь вращать гильзу для сведения-разведения кулачков можно рукой. Конечно, это негативно сказывается на надежности фиксации сверла, однако для бытового инструмента такой вариант вполне приемлем. Некоторые производители ставят на свои быстрозажимные патроны дополнительные блокирующие элементы. Они позволяют ограничить усилие при затягивании. То есть это своего рода предохранитель. Данные элементы просто не позволят сломать патрон – при чрезмерном усилии они просто заблокируют движение.

Ну а теперь давайте перейдем к рассмотрению главного вопроса – как нужно правильно вставлять сверло в дрель. Несложно догадаться, что порядок действий в данном случае напрямую зависит от типа патрона, установленного на инструменте. В частности, в быстрозажимных конструкциях в первую очередь следует зажать рукой гильзу и повернуть ее против часовой стрелки. Тем самым вы разведете кулачки на нужное расстояние и освободите место для хвостовика. Далее вставляем сверло, и проделываем описанные выше действия в обратной последовательности. Вращать гильзу нужно уже по направлению движения часовой стрелки.

Зачастую для данной операции используют мощность инструмента. В таком случае нужно просто удерживать гильзу рукой и нажать на пусковую кнопку. При этом переключатель реверса предварительно нужно установить в требуемое положение. Ведь для разведения кулачков вал должен вращаться в одну сторону, для сведения – в другую. Как уже отмечалось выше, на многих моделях предусмотрены блокирующие элементы. То есть инструмент вы точно не сломаете. Правда, не забывайте, что дрель при этом необходимо хорошо держать в руках. В ином случае инструмент вполне может вырваться.

Для того чтобы установить сверло в зубчато-венцовый патрон, нам понадобится ключ. Вращая с его помощью гильзу (вращая против часовой стрелки), вы сперва разведете кулачки. Далее вставляем сверло и, придерживая его рукой, делаем все в обратной последовательности. То есть опять-таки с помощью ключа, вращаемого уже по часовой стрелке, мы сводим кулачки вместе, зажимая тем самым хвостовик сверла. По сути, здесь тоже нет ничего сложного. Просто времени на замену сверла уходит немного больше.

А в завершение хотелось бы дать несколько общих рекомендаций по этому вопросу. Особое внимание обязательно нужно уделять надежности фиксации сверла. Поэтому не забывайте всякий раз проверять этот момент. Контроль здесь осуществляется очень просто. Нужно всего лишь легонько пошевелить сверло рукой. При надежной фиксации оно не должно качаться в патроне. Если же заметили проблему – попробуйте подтянуть кулачки. Кроме того, хвостовик следует погружать в патрон до упора. Опытные мастера не советуют увеличивать длину сверла, сознательно игнорируя данное требование. Риск, что насадка просто вылетит из патрона, да еще и нанесет травму, будет достаточно высоким. Поэтому не стоит подвергать себя неоправданной опасности.

Еще один важный момент. Фиксируя сверло в патроне, следите, чтобы оно стояло ровно. Никакие искривления после зажима кулачков здесь недопустимы. Такой инструмент становится уже опасным. В итоге вы повредите заготовку, либо сломаете насадку, не говоря уже о возможности получения травмы, ведь отломавшаяся часть сверла с определенной долей вероятности может угодить в глаз. Поэтому, устанавливая сверло, не нужно пренебрегать элементарными правилами безопасности.

Как правильно вставить сверло в дрель?

Дрель – это необходимый в хозяйстве и широко распространенный инструмент. Каждый человек сталкивается с моментом, когда он первый раз решил ею воспользоваться, и вначале задумывается о том, как вставить сверло в дрель.

Схема устройства сверла.

Действительно, без разрешения вопроса ее использование невозможно. Решение этой задачи не является большой проблемой, но при использовании инструмента в первый раз лучше посоветоваться. Неправильно вставленный режущий элемент может наделать много ненужных хлопот.

Немного общих сведений

Дрель является инструментом для сверления отверстий. К разновидностям можно отнести перфоратор и шуруповерт. Во всех конструкциях движение рабочему элементу передается от источника энергии через патрон, в котором и закреплен рабочий элемент.

Для дрелей используется инструмент, представляющий собой цилиндрический металлический стержень. Он состоит из трех частей – рабочая часть, хвостовик и шейка. Для закрепления служит хвостовик, который может отличаться по форме своего поперечного сечения (круг, треугольник, четырехугольник). В большинстве случаев используются аппараты с круглым хвостовиком. Сверла имеют различный диаметр, а также длину хвостовика и рабочей части.

Патрон для сверла

Устройство патрона для дрели.

Абсолютное большинство бытовых инструментов содержат патрон кулачкового типа. Такие составляющие изготавливаются в виде цилиндрического корпуса, по поверхности которого перемещается регулировочное кольцо (гильза). Внутри цилиндра размещаются кулачки, которые за счет конусного исполнения их поверхности приближаются друг к другу при вращении кольца по часовой стрелке и отдаляются при движении против часовой стрелки.

В зазор между кулачками вставляется хвостовик. Смыкаясь, кулачки закрепляют рабочий орган в патроне. Такая конструкция патрона позволяет зажимать рабочие элементы с хвостовиком цилиндрического типа различного диаметра. Кулачковые для бытовых дрелей выпускаются со стандартным диапазоном закрепляемых сверл – 0,8-10 мм и 1,5-13 мм.

Патроны для бытовых дрелей изготавливаются с двумя вариантами зажимов – обычный (ключевой или зубчато-венцовый) и быстрозажимный. В обычном патроне движение регулировочного кольца обеспечивается зубчатым приводом при помощи специального ключа. В быстрозажимном патроне для задания движения кулачкам используется металлическая гильза с рифленой поверхностью. Вращение гильзы осуществляется вручную. В конструкции быстрозажимных экземпляров могут применяться блокирующие или зажимные элементы для ограничения усилия затягивания. В таких случаях окончание зажатия режущего элемента фиксируется щелчком или срабатыванием блокирующего пальца (кнопки).

Кроме того, патроны могут быть одномуфтовые или двухмуфтовые. В первом случае вращение регулировочной гильзы происходит относительно корпуса дрели и достаточно зафиксировать только его. Во втором случае, гильза перемещается относительно второй муфты (кольца), которое, в свою очередь, может вращаться относительно корпуса, что требует фиксировать вторую муфту рукой при вращении гильзы.

Как вставить сверло: основные требования

Безопасность работы и качество сверления во многом определяется тем, как вставить сверло в инструмент и закрепить его в патроне. Плохо закрепленное сверло может вылететь и нанести травму. Следовательно, первое требование – рабочий элемент должен быть надежно закреплен. Для этого его необходимо погружать в патрон до упора. Увеличивать длину рабочей части за счет неполного вхождения хвостовика не рекомендуется. Если диаметр рабочего органа не входит в диапазон гарантированного зажатия, то использовать такой инструмент нельзя.

Следующее условие – сверло в дрели должно быть закреплено строго по оси. Любое отклонение сверла от оси приведет к некачественному сверлению (завышение диаметра отверстия, отклонение отверстия от круглой формы или извилистость отверстия по толщине изделия) за счет эффекта биения.

Установка сверла в дрель с быстрозажимным патроном

Схема подключения кнопки дрели.

Прежде чем вставить сверло в дрель, необходимо вначале проверить ее работоспособность, т. е. включить ее. Затем следует проверить патрон. Для чего, прежде всего, необходимо обесточить инструмент – все работы по установке сверла проводятся в состоянии, когда вилка отсоединена от электросети! Вручную, путем вращения гильзы против часовой стрелки, максимально разводятся кулачки патрона; а потом вращением гильзы по часовой стрелке максимально сводят их. Вращение должно быть легким. Если возникают затруднения, то следует произвести смазку.

После проверки следует развести кулачки на расстояние, немного превышающее диаметр сверла. Затем надо вставить режущий элемент в патрон до упора. Закрепление сверла в быстрозажимном экземпляре производится путем вращения рукой гильзы по часовой стрелке. При этом другой рукой фиксируется неподвижно кольцо муфты внизу (при двухмуфтовом исполнении) или сама дрель (при одной муфте).

Вращение гильзы производится до щелчка или срабатывания защелки, а при их отсутствии в конструкции дрели до тех пор, пока возможно вращение вручную при полном усилии.

Установка сверла в ключевой патрон

Для того чтобы установить сверло в такую дрель, проводятся те же работы, что и для быстрозажимного варианта. Различие заключается в способе вращения регулировочной гильзы. В таком патроне на гильзе сбоку предусмотрено гнездо для вставки специального ключа. Ключ необходимо вставить в гнездо и, вращая по часовой стрелке до упора, обеспечить закрепление.

По окончании установки необходимо проверить (визуально и вручную) надежность закрепления и расположение рабочего элемента относительно оси. После того как сделано все, чтобы вставить сверло, дрель можно включать и начинать работу.

Как вставить сверло в дрель и перфоратор — правильно вставляем сверла

Главная страница » Публикации » Как вставить сверло в дрель и перфоратор — правильно вставляем сверла

Дрель и перфоратор, как инструменты, заставляющие вращаться режущие элементы, – незаменимые машины для строительства, ремонта, монтажа различного оборудования и прочих видов работ. Как вставить сверло в дрель и перфоратор? Если это не сделать правильно, то не получится работать с имеющимся электроинструментом и применить его в своей деятельности.

Вопрос, конечно, несложный, но требует должного внимания, так как неправильно зафиксированное сверло может привести к проблемам: неровное и разбитое отверстие, вероятность того, что сверло выпадет из инструмента, нанеся травму, и прочие неприятности. Для начала рассмотрим, как вставляется сверло в дрель.

Содержание:

• Как вставить сверло в дрель
• Как вставить сверло в перфоратор
• Несколько полезных советов
• Видео

Как вставить сверло в дрель

Для правильной работы, сверло необходимо закрепить хвостовиком в патрон дрели. Большинство дрелей имеют патрон кулачкового типа. Такие детали представляют собой цилиндрический корпус. По поверхности патрона вращается кольцо, или гильза. Внутри цилиндра находятся кулачки, которые во время вращения гильзы по часовой стрелке, приближаются друг к другу, сжимая собой сверло. При вращении против часовой стрелки, кулачки отдаляются друг от друга, расслабляя жим сверла, благодаря чему, его можно легко вынуть или заменить. Расслаблять кулачки нужно с запасом, чтобы сверло могло легко вставиться.

Принцип работы кулачков позволяет закреплять сверла любого диаметра. Бытовые дрели, обычно, выпускаются со стандартным допустимым пробелом диаметра сверл – 0,8–10 мм. Есть и другой интервал у некоторых моделей – 1,5–13 мм.

>Памятка! При сверлении кафельной плитки нужно отключить ударный механизм.

Способ зажима бывает ключевой и быстрозажимной. При первом варианте регулировочная гильза приходит в движение благодаря специальному ключу. Сбоку патрона размещается отверстие, в которое вставляется специальный ключ с зубчиками. Иногда такое отверстие может быть не одно, а целых три, и каждое из них нужно ослабить, вращая ключом против часовой стрелки. Потребуется одно – два вращения, не более. Затем начинаем вращать против часовой стрелки сам патрон, увеличивая диаметр отверстия для сверла. Теперь, вставив сверло, зажимаем сначала патрон, потом гнёзда.

В быстрозажимном патроне гильза вращается вручную. В дрелях и шуруповертах с таким зажимом часто используются блокирующие элементы, которые ограничивают силу стягивания.

Перед тем как закрепить сверло, необходимо убедиться в том, что аппарат работает. Затем его нужно обесточить, и после этого можно вставлять сверло.

Никогда не стоит экономить на сверлах. Хорошее сверло и работу выполнит качественнее и прослужит дольше.

Как вставить сверло в перфоратор

Как и в случае с дрелью, перед тем как вставить сверло в перфоратор, нужно убедиться в его исправности. Поставив инструмент в режим сверления без боя (левое положение), нажимаем пусковую кнопку. Если звук двигателя ровный и без толчков, можно фиксировать сверло.

Прежде всего, хвостовик сверла нужно как следует смазать и вставить в патрон. В качестве смазки лучше использовать фирменные средства, защищающие металлические детали от коррозии. Ставим перфоратор рукояткой на пол или на прочную поверхность, заднюю часть зажимного устройства оттягиваем назад и до упора вставляем сверло.

>Памятка! Для сверления бетонной стены лучше использовать перфоратор, нежели дрель с ударным механизмом.

При замене сверлящих инструментов, обращайте внимание на хвостовик, очищен ли он от старой смазки и пыли. Сверла должны быть чистыми, без каких-либо налипаний. Если при погружении сверла в патрон, возникают излишние трения, лучше не спешить с работой, а своевременно смазать механизм свежей смазкой, удалив старую, на которую попал строительный мусор. Сверло должно въезжать легко и плавно.

При установке, сверло нужно держать вертикально. Неосторожное движение и неправильное крепление может повредить не только сверло, но и также сам инструмент.

С перфоратором могут также использоваться зубила, миксеры и прочие инструменты. Сверлом ли собираетесь выполнять работу, или другой насадкой, учитывайте мощность двигателя, справится ли он с большой нагрузкой.

Несколько полезных советов

Работая электроинструментом, никогда не забывайте о мерах безопасности. Необходимыми защитными элементами являются специальные очки, беруши или наушники, а также перчатки. Работать следует в спецодежде, исключающей шнурки, ремни, и прочие свисающие аксессуары, которые могут намотаться на сверло. Не позволяйте прибору долго работать впустую. Выключайте его после каждого выполненного этапа работы. Давайте инструменту отдыхать, особенно если чувствуете его перегрев. Обычно «график» составляет 30 минут работы на 10 минут отдыха.

Сверло необходимо вставлять в патрон перфоратора до упора. Стремиться сделать отверстие глубже за счет неполного погружения сверла, настоятельно не рекомендуется.

Если сверло застряло в дрели, нужно зажать его в тисках, и через деревянную планку стучать молотком по кулачкам, не отпускающим сверло. Застрявшее в перфораторе сверло можно вытащить, капнув в ключевой патрон немного масла, или же совсем сняв патрон вместе со сверлом и поместив его в бензин.

Если сверло увязло в стене, не стоит расшатывать дрель или перфоратор, так как это может привести к его поломке. Лучше вытащить сверло из патрона, вставить другое и начать разбивать стену вокруг застрявшего орудия. Таким образом, его можно будет легко извлечь из стены.

Подведя итог, можно сказать, что если правильно зафиксировать сверло в дрели и перфораторе, каждый шаг выполняемой работы будет соответствовать нормам безопасности и поможет в решении поставленных задач и вы сможете правильно сверлить отверстия.

Видео

В этом видео рассказывается как работать с перфоратором и показано как в него вставлять сверло:

В этом видео рассказывается как работать с дрелью, рассказывается о видах патронов и как в них вставляется сверло:
