Штангенциркуль электронный какой лучше выбрать?

7 лучших штангенциркулей

Точность всегда под рукой

1. Лучшие штангенциркули с нониусом
2. Лучшие штангенциркули со стрелочным индикатором
3. Лучшие цифровые штангенциркули

Если говорить о необходимости измерить что-либо с точностью хотя бы до десятых долей миллиметра, то старый добрый штангенциркуль будет как нельзя кстати. Тем более что не обязательно напрягать глаза, высматривая совпадающие черточки на нониусе и основной шкале – механические стрелочные, а уж тем более современные цифровые штангенциркули очень удобны и просты в использовании. Лучшие штангенциркули представлены в нашем рейтинге.

Хороший штангенциркуль – это полноценный универсал, способный замерять и наружные размеры, и размеры отверстий (включая глубину), и размечать параллельные линии и окружности. Конечно, в зависимости от модели – глубиномеры есть не на всех моделях, и не у каждого штангенциркуля губки предназначены для разметки. Так что выбирать подходящий штангенциркуль нужно не только по диапазону измерений и способу индикации, но и по конструктивным особенностям – ну, а в арсенале настоящего мастера их всегда несколько.

Другое дело, что сейчас в магазинах штангенциркулей разных марок много, а вот качество у них не всегда одинаковое. Конечно, для любительских целей на уровне «просто померять» подойдет даже пластиковый цифровой штангенциркуль с Алиэкспресса за несколько сотен рублей, но вот для работ поточнее и посерьезнее и инструмент нужен соответствующий. Итак, что нам предлагают магазины?

Рейтинг лучших штангенциркулей

Лучшие штангенциркули с нониусом

Norgau 040005020 200 мм, 0.05 мм

Хотя название у компании Norgau Russland и сугубо «сурово-нордическое», биография у нее сугубо российская. Ну что ж, нам не привыкать, что российский дистрибьютор выбирает «типа заграничное» название для важности. Другое дело, что предлагаемые ими штангенциркули действительно соответствуют своему назначению и изготовлены качественно – но и стоят соответствующих денег. Да и за дело компания взялась серьезно, открыв среди прочего и собственную метрологическую лабораторию.

«Двухсотка» от Norgau – это внесенный в Госреестр средств измерения штангенциркуль с шагом измерения нониуса в пять «соток», оснащенный глубиномером и классическими обратными губками для замера внутренних диаметров «от нуля» — соответственно, разметочных губок у штангенциркуля нет. Конечно, основные губки заточены, но сами понимаете – чертить ими по металлу не стоит, тем более при такой цене инструмента.

Поверхность штангенциркуля покрыта матовым хромом, поэтому не бликует и не ржавеет в условиях повышенной влажности (тут автор невольно вздохнул, вспомнив, как отмачивал случайно забытый в гараже советский штангенциркуль). Приятный бонус – таблица резьб на обратной стороне. Поставляется инструмент в качественном пластиковом футляре с мягкими вставками.

В общем, перед нами серьезный профессиональный инструмент – эх, если бы за него для домашней мастерской внутреннего Хомяка так не душила бы Жаба…

• Высокое качество изготовления
• Соответствие заявленной точности
• Внесен в Госреестр

• Цена

matrix 316335 250 мм, 0.02 мм

«Двухсоточный» нониус – это, конечно, хороший шанс привлечь покупателя, но будем справедливы: использовать штангенциркуль для измерений с такой точностью уже чисто конструктивно неразумно (нажал посильнее – вот размер и «поплыл»), да и читать такой нониус для глаз весьма некомфортно. Но зато за вменяемую цену мы получим достаточно качественный инструмент для гаража или домашней мастерской, способный замерять внутренние размеры от нуля, имеющий глубиномер и работающий до 250 миллиметров.

В целом за эти деньги можно простить простенький футляр (в штангенциркуле не это главное), но вот то, что сам инструмент сделан из обычной углеродистой стали и без покрытия, учитывать нужно обязательно. Влажность быстро приведет к коррозии – так что уход, уход и еще раз уход. И не забывайте, что металл на губках довольно-таки мягкий.

• Доступная цена
• Наличие глубиномера

• Трудно читающийся нониус, который практически невозможно использовать с заявленной точностью

ЗУБР Эксперт 34512-200 200 мм, 0.05 мм

Непритязательная «двухсотка» со шкалой нониуса 0,05 мм неплоха по точности, но проверить при покупке губки все-таки стоит: как и прочие «бюджетники», инструмент не проходит обязательную поверку в метрологической лаборатории. Обычно для «домашне-гаражных» нужд штангенциркули этой модели сделаны достаточно точно.

Из плюсов отметим то, что производитель все-таки не сэкономил на материале и использовал нержавеющую сталь. Но тут все равно нужно внимание: посмотрите, что написано на линейке – в продаже есть штангенциркули, на которых вместо надписи «Нерж. сталь» есть и надпись «Закалено». Эти штангенциркули, естественно, сделаны из обычной «углеродки», и во влажном воздухе начнут ржаветь.

• Достаточная точность, если речь идет о хоббийной работе без претензий на «высокоточку» (хотя тут уже пора задуматься и о микрометре)
• Использование нержавеющей стали

• Требуется хотя бы базовая проверка при покупке

Лучшие штангенциркули со стрелочным индикатором

matrix 31601 150 мм, 0.01 мм

Весьма хороший штангенциркуль для своей цены: меряет наружные и внутренние размеры, глубину отверстий до 150 мм, а его стрелочный индикатор с ценой деления 0,01 мм (погрешность измерения – 0,03 мм) легко и удобно читается. Кроме того, отметим то, что коррозионная стойкость у использованного металла неплоха. Правда, он вновь мягковат. Но в любом случае стрелочные штангенциркули более нежные и хрупкие, чем нониусные, так что возможность согнуть губки при неудачном падении вряд ли Вас будет волновать, если и сам индикатор откажет.

Из минусов отметим излишне широкий щуп глубиномера – он далеко не везде сможет влезть, а, значит, и не для всякой работы штангенциркуль подойдет: щуп почти вдвое шире обычно используемого на инструменте с диапазоном измерения до 150 мм 3,5-миллиметрового.

• Хорошее качество изготовления
• Читаемость шкалы

• Широкий глубиномер

Лучшие цифровые штангенциркули

Schut 906.821

Нидерландская компания Schut Geometrische Meettechniek, ныне переросшая в транснациональный европейский концерн, с момента основания в 1949 году стала крупным игроком на рынке мерительного инструмента. Предлагаемая ими «стопятидесятка» — это представитель бюджетной линейки, но с достойной точностью: шаг изменения показаний на цифровом индикаторе – 0,005 мм, погрешность измерения – 0,03 мм. Набор измерительных возможностей классический – наружные и внутренние диаметры от нуля, плоский глубиномер.

К сожалению, в Госреестр этот инструмент не внесен, соответственно и поверку он не проходит. К счастью, сам производитель обеспечивает достаточное качество своей продукции, и в целом этот штангенциркуль порекомендовать к покупке можно.

• Качество изготовления
• Достаточно высокая точность измерения

• Достаточно быстро садится батарейка
• Для «любительского» инструмента дороговат, а для профессионального было бы неплохо иметь и сертификат Госреестра

ADA instruments Mechanic 150 Pro 150 мм, 0.01 мм

Продолжает наш обзор лучших штангенциркулей ADA instruments Mechanic 150 Pro. Несмотря на нескрываемое китайское происхождение, у измерительного инструмента ADA соотношение цены и качества весьма неплохое, причем именно с перекосом к «качество», а не «ну зато дешево». Модель Mechanic 150 Pro имеет шаг изменения цифровых показаний в 0,01 мм при погрешности 0,03 мм и сделан достаточно точно, чтобы им можно было реально пользоваться. Для точной установки размера есть колесико под большой палец.

Материал штангенциркуля – нержавеющая сталь, так что коррозии можно не бояться. Конечно, в высокой влажности все равно не стоит забывать, что сама электроника не имеет защиты по классу IP67, и совсем уж «абы как» к хранению инструмента подходить не надо. Но в целом штангенциркуль вышел удачным, если бы не…

…Если бы не способ замены батареек. Производитель решил не использовать обычную сдвижную крышку на защелке, а закрепил ее двумя микроскопическими винтиками – для замены батарейки потребуется соответствующая отвертка, и желательно намагниченная: уж слишком легко такие винтики теряются. С учетом того, что часовые батарейки быстро садятся, с этим придется возиться часто.

• Хорошее качество изготовления
• Достаточная точность

• Неудобная замена батареек

ЗУБР эксперт ШЦЦ-I-150-0,01

По цене «Зубр» даже немного подороже, чем ADA Instruments, но в рейтинге мы их расставим все же именно в таком порядке: не всегда «цена решает». Внешне штангенциркуль, конечно, приятнее, а батарейки в нем меняются проще, но в целом ADA вызывает более приятные ощущения при работе: повторяемость показаний при нескольких последовательных замерах эталонного размера выше, а батарейки в нем «ходят» несколько дольше.

К плюсам «Зубра» отнесем более удобную в чтении шкалу на линейке, но это нельзя отнести к решающим достоинствам: все-таки она используется очень редко.

• Использование нержавеющей стали
• Неплохое качество изготовления

• Быстро садится батарейка

Как выбрать штангенциркуль?

Независимо от типа штангенциркуля, который Вы собираетесь купить (электронный, нониусный, стрелочный) начните с «дедовской» проверки: плотно сдвинув губки, посмотрите на просвет. В идеале зазора между ними быть не должно вообще, на худой конец сойдет штангенциркуль с равномерной минимально возможной щелью. Неравномерный зазор, явные забоины и искривления – прямой повод отложить штангенциркуль обратно.

А какого типа штангенциркуль выбрать? При равном уровне качества самым дешевым будет нониусный – он же и самый «неубиваемый» в силу предельной конструктивной простоты. Но даже «десяточным» (то есть с шагом измерения по нониусу 0,1 мм) часто пользоваться неудобно для зрения – придется напрягаться, разглядывая, какие черточки совпадают. «Пятисоточные» и «двухсоточные» нониусы еще менее удобны. И, хотя бывалый токарь сможет по нониусному штангенциркулю точно ловить размеры в половину шага, все-таки такие штангенциркули для постоянного использования в точных работах минимально удобны.

Что делать? Ответ придуман был еще давно – штангенциркули со стрелочным индикатором. Они сложнее механически, но гораздо более удобны. Обратная сторона медали – хрупкость, такой механизм потребует более бережного обращения.

Ну, а современные цифровые штангенциркули – это, естественно, самый удобный вариант: результат измерения без ухищрений прямо считывается с экрана, можно обнулить показания в любом положении губок (это позволит быстро сравнивать разбросом размеров в серии деталей, высчитывать разность размеров сопрягаемых деталей), моментально пересчитывать миллиметры в дюймы и обратно. Причем сейчас можно купить достаточно точный и надежный штангенциркуль за вполне приемлемую сумму – так что для домашней мастерской, пожалуй, это будет лучшим выбором.

Сообщества › Инструмент — Делимся Опытом › Блог › Цифровой штангенциркуль.

Всем привет! Наверное, многим из вас приходилось пользоваться штангенциркулем. Механический штангенциркуль — вещь простая и гениальная, как автомат Калашникова:

Но человеческая мысль в своем стремлении к комфорту не стоит на месте, со временем компанию обычным составили стрелочные штангенциркули:

Развитие микроэлектроники, естественно, добралось и до измерительных приборов, в продаже появились цифровые электронные штангенциркули:

Зайдя однажды в магазин с инструментами, не удержался и купил такой себе:

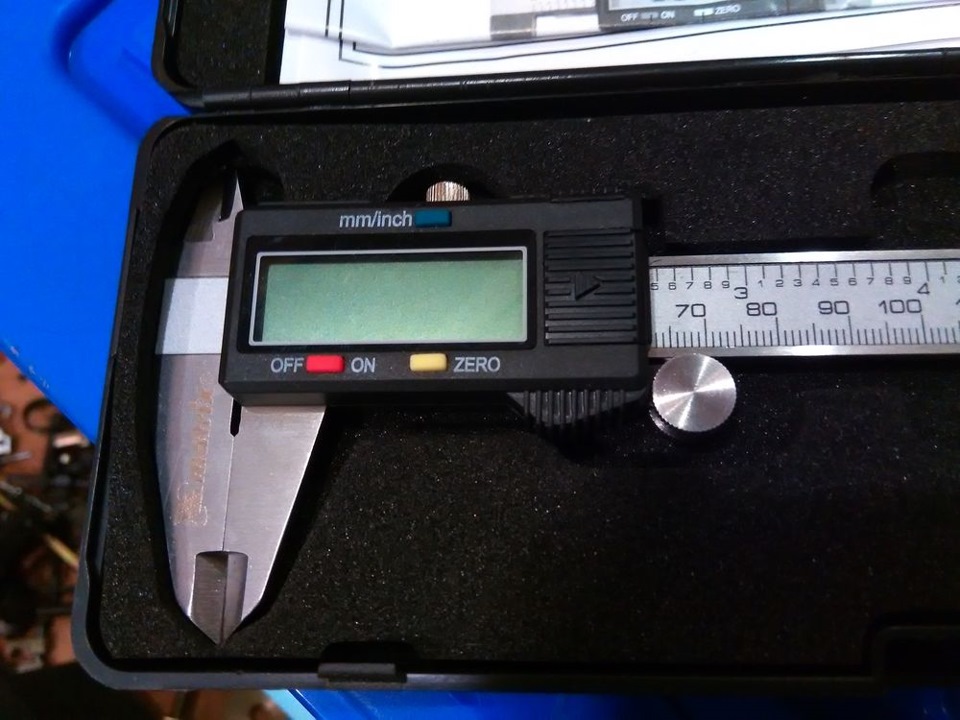

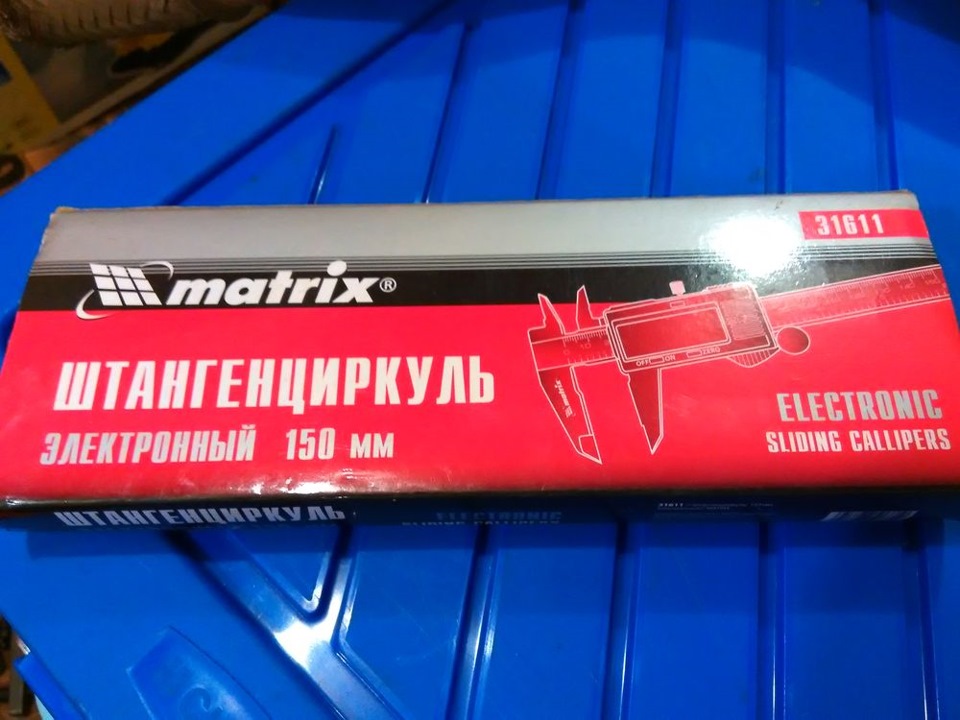

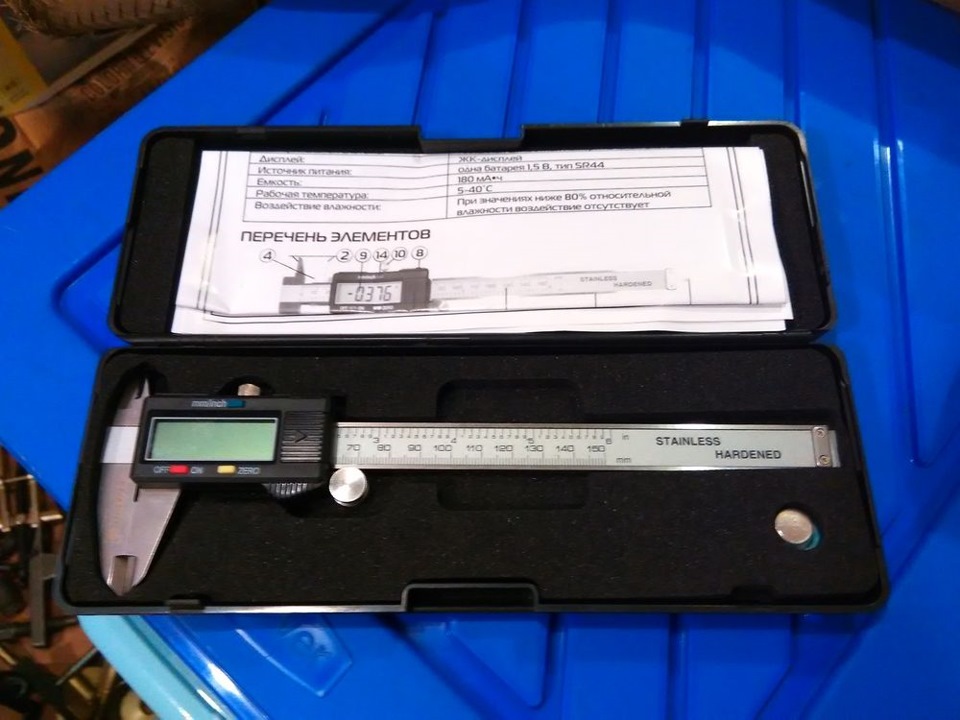

Штангенциркуль упакован в плоскую пластиковую коробку, в которой он дополнительно защищен от перемещений поролоном:

Прибор имеет три кнопки: 1) вкл/выкл. 2) переключатель мм/дюймы 3) сброс на «0»:

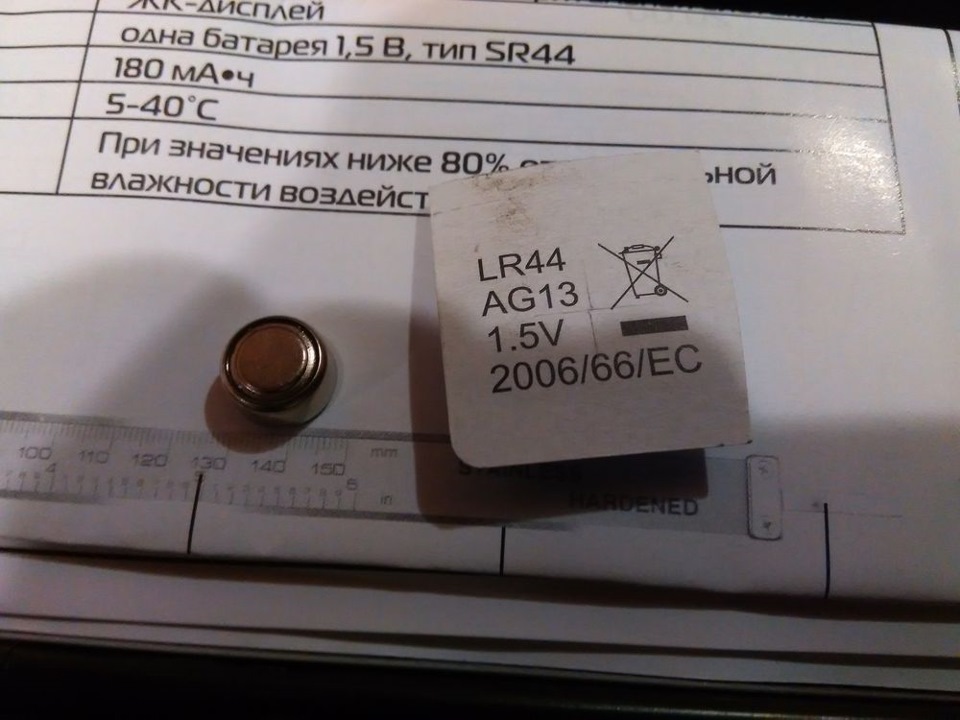

Питается прибор от одного миниатюрного элемента 1,5В типа AG13/LR44, в комплекте идет еще один запасной. Мне его хватило примерно на полгода. Меняется элемент питания просто, сдвигаем крышку отсека и меняем.

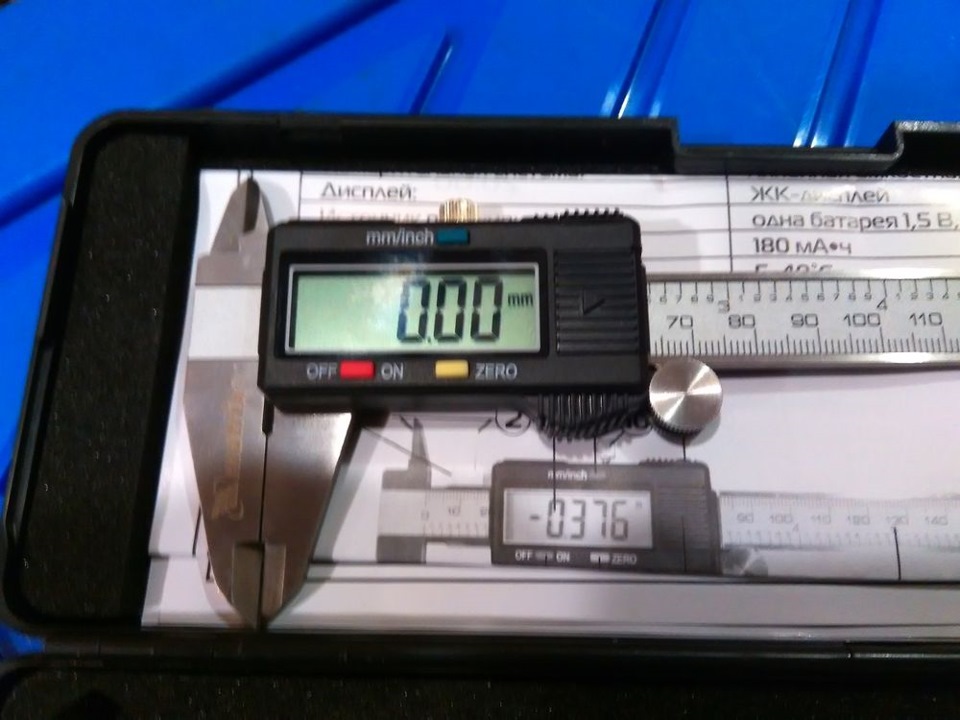

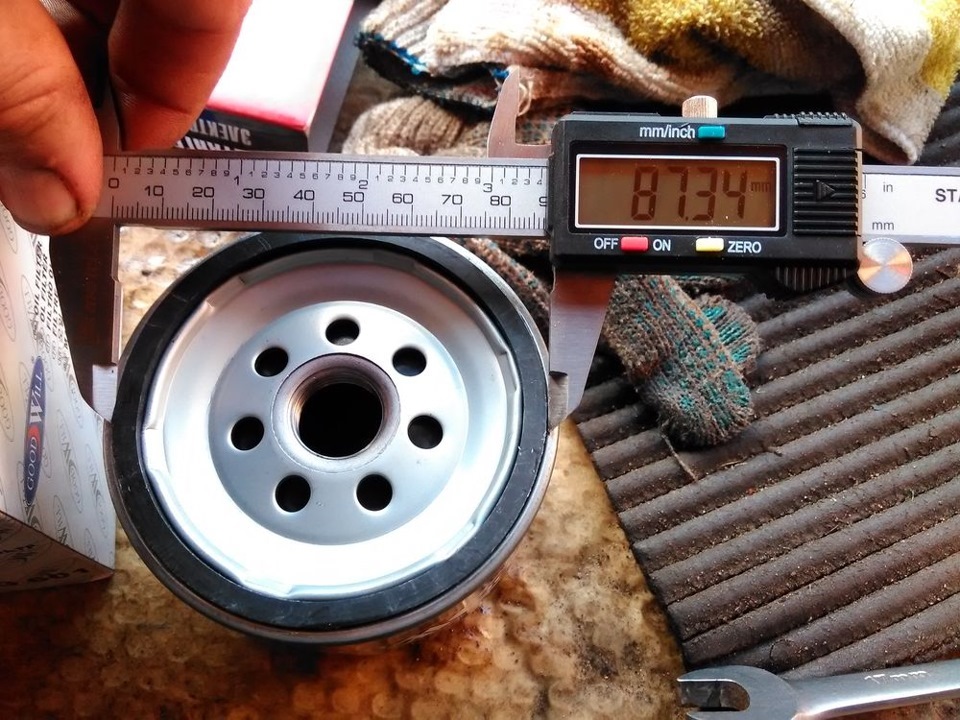

Точность показаний прибора 0.01 мм:

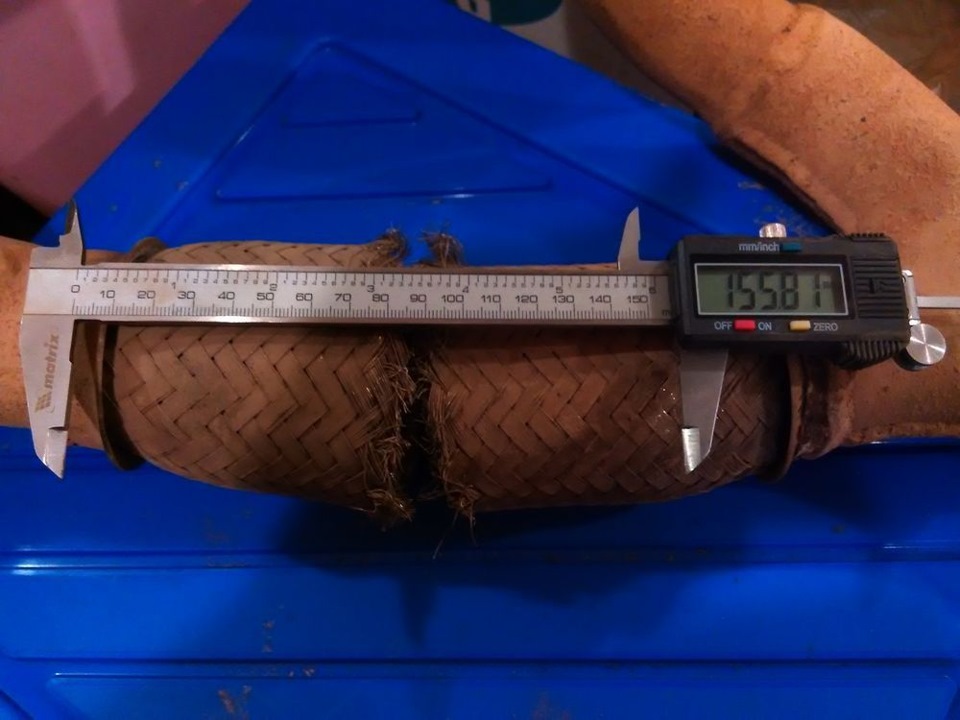

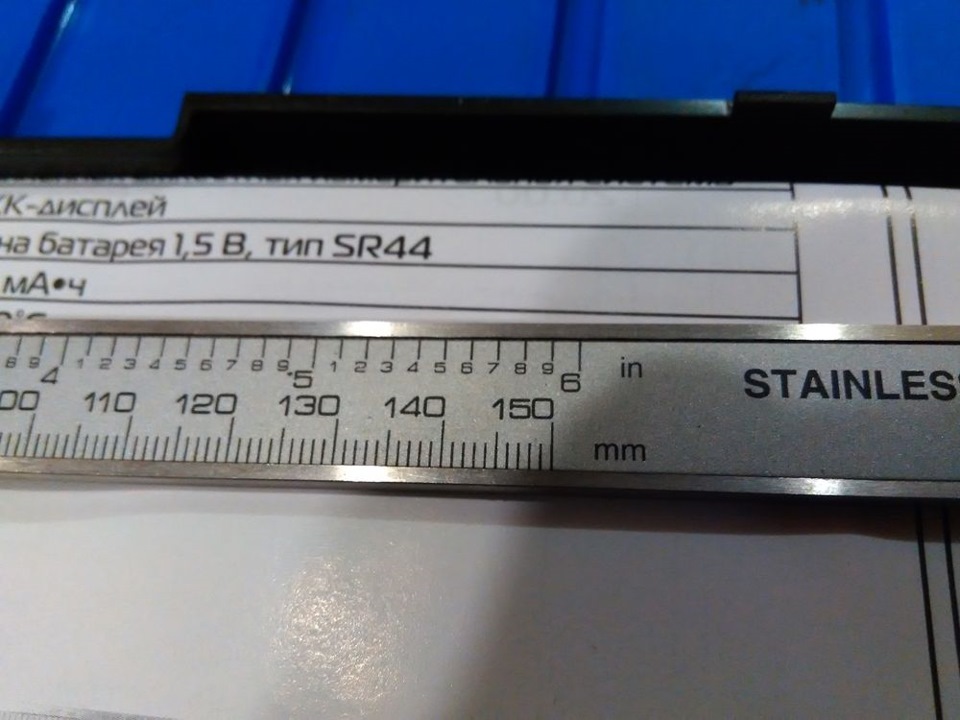

По паспорту, максимальная величина измерения составляет 150 мм, по факту 155 мм:

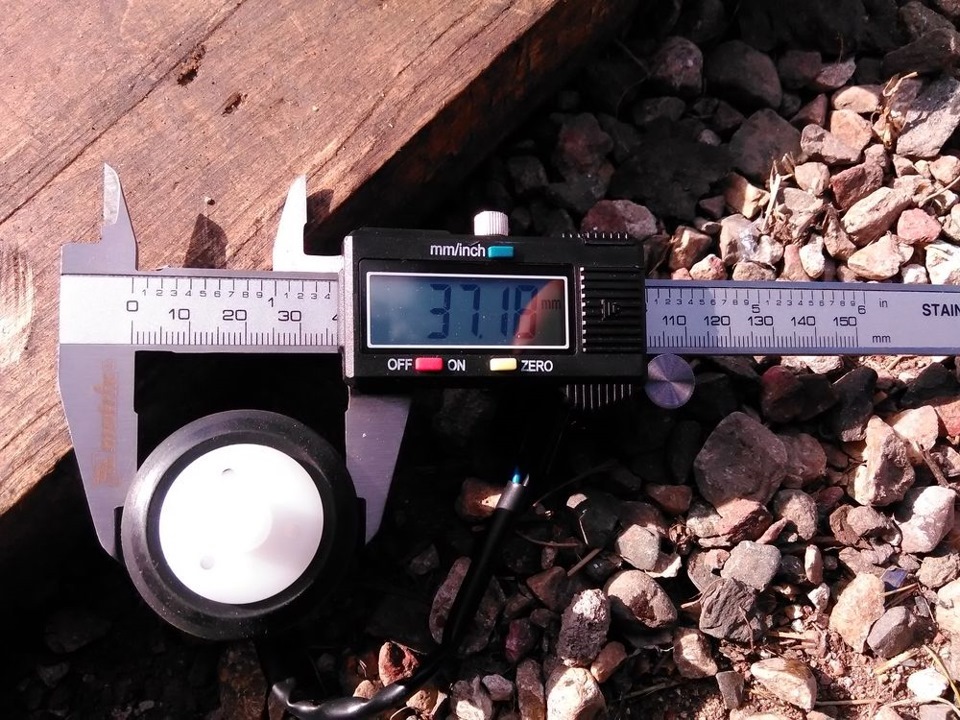

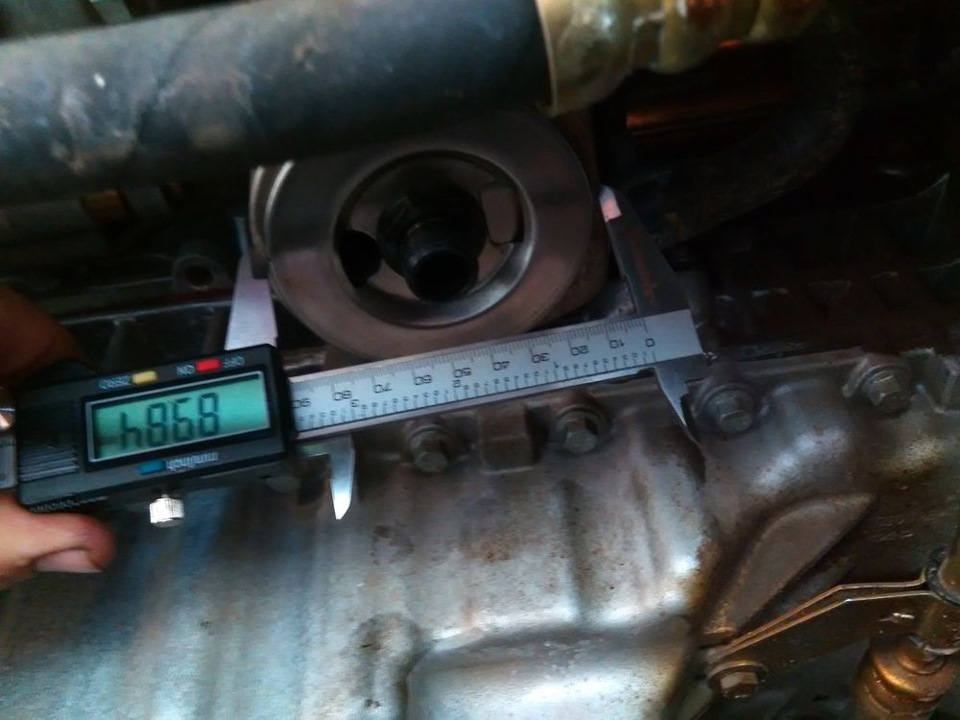

Цифровым штангенциркулем пользоваться удобно, не надо присматриваться и вычислять по меткам, как на механическом приборе. Включается он автоматически, как только губки приходят в движение. В этом есть и небольшой минус, потому что выключенный и лежащий в коробке прибор может включиться случайно от легкой встряски. Приходится после работы зажимать губки расположенным сверху фиксирующим винтом, но это мелочи по сравнению с его плюсами. Я им периодически пользуюсь в гараже и в быту:

Надеюсь, мой обзор поможет вам при выборе штангенциркуля.
Всем спасибо, до связи!

Метки: штангенциркуль, цифровой, matrix

Комментарии 78

Купил недавно точно такой же электронный, покупкой доволен, проверял на регулировочных шайбах клапанов, и сверял с механическим микрометром сделанным в СССР. Точность высокая, нареканий нет. Хороший инструмент.

Я тоже так считаю, что если им гвозди не забивать и держать в чистоте, то прослужит долго.

Прочел все коменты, ох и заклевали перфекционисты)) я сам хочу такой же купить очень удобный. но вот именно фирма «матрих» совсем плохая, точнее она делает весь инструмент на 1 раз, что шпатели, что другой сопутствующий инструмент.Другую фирму надо. дорогие зараза(((((

Я какой в магазе увидел, такой и купил :-):-)

не ну понятно. просто, что бы знал народ)))

Прочел все коменты, ох и заклевали перфекционисты)) я сам хочу такой же купить очень удобный. но вот именно фирма «матрих» совсем плохая, точнее она делает весь инструмент на 1 раз, что шпатели, что другой сопутствующий инструмент.Другую фирму надо. дорогие зараза(((((

Скажем так, практически аналогичный по внешнему виду прибор я купил на ebay от ноунейм производителя )
Т.е. матрикс тупо заказывает его там же, просто клеит свой логототип…
впрочем, ничего нового, заурядная схема в наши дни

Да к сожалению это так! Качество 80-х ушло на всегда!

Прочел все коменты, ох и заклевали перфекционисты)) я сам хочу такой же купить очень удобный. но вот именно фирма «матрих» совсем плохая, точнее она делает весь инструмент на 1 раз, что шпатели, что другой сопутствующий инструмент.Другую фирму надо. дорогие зараза(((((

такой штангель японский, стоил в 90-х годах около 200$. Наверно не спроста? Мой знакомый тогда не поскупился и купил, так пользуется до сих пор — без проблем. Сомневаюсь, что китай столько проживет…

Проживет, смотря как и где и сколько им пользоваться!

У меня такой же. Юзаю третий год, работает отлично!

Внутренние и внешние замеры правильнее делать соответствующими губками штангеля.

У меня на фото только внешние замеры.

.на 3-ем снизу — Вы диаметр резинки так меряете?

Да, там точность не нужна была, только примерно.

Два года назад купил такой же електронный, хрень полная…
Лучше старых ржавых, но точных СССРовских-нет ничего лучше!
Не навязываю-ЭТО мое личное мнение.

Многие точно так же считают.

Ну брат, для меня это проверено, папа еще с завода натаскал нормальных, советских и чешских. А этот, это веяния моде, а мне сразу не понравилось им работать, не точно все, по три замеришь и три норвых цифры на одной детали видишь… и сдох он так же быстро, как интерес к нему.

Ну вот на себе и проверю. Обычный тоже есть.

Удачи, все ведь в сравнении познается)))
Мне не понравился, а тебе может и пойдет!

Спасибо. Я им не часто пользуюсь, а так вещь удобная.

Тогда смотри за батарейками, когда садятся-он врать начинает:-)

А это сразу видно — цифры на экране бледнеют.

Дак это видно уже, когда уже поздно, а так все равно врет…

Petrovich35

Многие точно так же считают.

Блин но цена на него была, проще пару стандартных купить…

Два года назад купил такой же електронный, хрень полная…
Лучше старых ржавых, но точных СССРовских-нет ничего лучше!
Не навязываю-ЭТО мое личное мнение.

Цифровой мне не нравится по тому что губки болтаются в разные стороны, даже в сложенном состоянии. СССРовский надежнее и не болтается так сильно.

Два года назад купил такой же електронный, хрень полная…
Лучше старых ржавых, но точных СССРовских-нет ничего лучше!
Не навязываю-ЭТО мое личное мнение.

Старый, ржавый СССР уже точностью не обладает. В поверку его

При выборе из трех, я бы выбрал верхний . Остальные требуют чистоты и аккуратности в хранении и обращении .

Да, он самый простой и неприхотливый.

у меня точно такой, только написано «Ермак». Штампуют их на одном конвеере в Китае. Точность переодически контролирую совком. 2 года, 2 батарейки, полёт нормальный.

Да, я думаю их на одном заводе делают.

На работе таких несколько уже сносились. У них беда есть одна — теряется почему-то точность со временем. И дело не в стирании губ. Там какой-то датчик или ещё что-то начинает глючить. У меня они как расходный материал числятся. Дорогой, но расходный. Примерно на год хватает штангена за 200 евро, потом начинает врать на пол десятки, а там и к полутора десяткам враньё доходит. Но из-за удобства и скорости всё равно закупаем регулярно.
Для бытовых нужд пофиг, а на производстве у нас уже с этим не поработать. Я сношенные к себе в гараж принёс парочку, но по привычке всё меряю советским, купленным ещё в школьные годы для занятий судомоделизмом =)))

Мне в гараже большая точность ни к чему, сойдет.))

Честно не все дочитал, есть а меня такого типажа, ну Я не знаю почему, но за ним проверяю ))

Мой пока не врет.

Да, по набору щупов.

дороговат мне такой прибор чтото, около 2000р, я по старинке механическим работаю

Это понятно, что не первой необходимости вещь.

я как в школе им научился работать, так по сей день у меня как самый первый измеритель

Какой штангенциркуль электронный лучше выбрать: отзывы о цифровых инструментах

Чтобы выбрать электронный штангенциркуль, следует брать во внимание точность и шаг измерения, материал изготовления, наличие дополнительных функций и, конечно же, отзывы покупателей. Мы в своем обзоре учли все необходимые параметры, чтобы помочь вам сделать правильный выбор.

Как выбрать цифровой штангенциркуль

Перед тем как купить штангенциркуль, разумно будет познакомиться с такого рода ручным оборудованием. Итак, данным инструментом именуют простой универсальный измерительный прибор, позволяющий проводить замеры линейных наружных и внутренних размеров с погрешностью 0,01 мм. Для получения показателей толщины материала и диаметра отверстия выполняется зажим предметов.

Цифровые модели являются современной версией стандартного инструмента, в которой показания выводятся в числовых значениях на электронное табло. В этом и заключается основное отличие цифрового и примитивного механического прибора.

Цифровой штангенциркуль оптимален для использования в домашних условиях и мастерских за счет простоты применения и минимальной погрешности. При этом не нужно всматриваться в значения на линейке, поскольку цифры бесперебойно появляются на экране.

Используя цифровой штангенциркуль, можно выбирать точку отсчета, обнуляя полученные значения, проводить конвертацию единиц измерения и подключаться к ПК. В качестве аккумулятора в электронный прибор вставляются батарейки, которые придется заменять по мере разрядки.

Перед тем сделать выбор в пользу конкретного типа прибора, следует определиться со сферой применения, изучить отзывы об электронном штангенциркуле, а также учесть некоторые технические нюансы:

• разберитесь, для деталей какого размера будет использоваться механизм;
• учтите шаг и точность измерения;
• обратите внимание на функциональность устройства, а также на метрическую систему измерений, которая применяется для определения показателей;
• помните, что наличие фиксирующего винта ползунка и опции удержания результатов также играют немалую роль;
• не забывайте, что эксперты рекомендуют приобретать прибор, оснащенный функцией включения и выключения в автоматическом режиме, которая способна продлить время автономной работы штангенциркуля;
• подбирайте инструмент, сделанный из подходящего материала. Это является важным фактором при определенных условиях работы;
• если требуется защита от влаги и загрязнений, подбирайте штангенциркуль, изготовленный из высокопрочной нержавейки. Он, как правило, устойчив к столь неблагоприятным условиям, так что срок службы прибора не пострадает.

Лучшие модели по отзывам пользователей

Рейтинг лучших цифровых штангенциркулей составлен на основании сравнения следующих показателей:

• величины шага измерения;
• материала изготовления;
• наличия функции обнуления;
• значений погрешности;
• конвертации единиц измерения.

Обратите внимание! Чтобы прибор измерял правильно, рекомендуется выбрать бренд с проверенной репутацией и прочитать отзывы об электронном штангенциркуле. На форумах владельцы пишут о своем опыте использования инструментов довольно активно.

В нашем обзоре приведен топ инструментов, который поможет выбрать электронный штангенциркуль как можно быстрее и проще. В 2021 году цена механизма начинается от 1500-2000 рублей, ну а верхняя планка может доходить и до 5-6 тысяч. Тут уж многое зависит от бренда..

ADA instruments Mechanic 150 Pro

Инструмент имеет китайское происхождение, однако отличается приемлемым соотношением стоимости и качества. Шаг измерения составляет 0,01 мм, а величина погрешности достигает 0,03 мм.

Материалом изготовления послужила нержавеющая сталь. Из достоинств прибора можно отметить хорошее качество изготовления и точность измерений. В качестве недостатка следует выделить неудобную замену батареек, требующую использования отвертки для откручивания винтиков.

МЕГЕОН 80700 150 мм

Это — цифровой измерительный прибор, имеющий шаг измерения 0,01 мм. Устройство поддерживает несколько единиц измерения. С помощью данного инструмента с электронным дисплеем можно проводить замеры с внутренней и наружной стороны, а также измерять глубину до 150 мм.

Материалы из инструментальной стали отличаются высоким качеством. Имеется функция обнуления и автоматического отключения. Для надежной фиксации используется зажимной винт.

ZiPOWER PM4265

Цифровой прибор, гарантирующий высокую точность измерений. В нем имеется двойная шкала с разметкой в мм и дюймах, между единицами которых можно переключаться нажатием кнопки. Также допустимо сбросить показания до нуля.

Штангенциркуль оснащен ЖК-дисплеем. Материалом служит нержавеющая сталь. Погрешность составляет 0,05 мм с длиной шкалы 150 мм.

ЗУБР Эксперт 34463-150

Данная модель подходит для наружных и внутренних измерений, а также имеет глубиномер. На электронный дисплей выводится отчет, что позволяет получить предельно точные измерительные показания.

Достоинством механизма является соответствие требованиям ГОСТа и использование прочной нержавеющей стали в качестве материала, устойчивой к неблагоприятным воздействиям. Недостатком является завышенная стоимость.

STAYER 34410-150

Это профессиональный высокоточный инструмент, оснащенный ЖК-дисплеем для легкого считывания значений. Размер шага составляет 0,01 мм. Материал – нержавеющая сталь.

Из достоинств можно отметить ручную установку нуля и перевод единиц измерения. Однако отзывы об электронном штангенциркуле говорят об ощутимой погрешности.

Как проверить точность электронного штангенциркуля

Если необходимо проводить официальные замеры, рекомендуется приобретать те инструменты, которые внесены в государственный реестр. Чтобы убедиться в достоверности показателей, следует в магазине провести несколько тестовых измерений.

Для удачной покупки также рекомендуется осмотреть конструкцию механизма, проверив отсутствие зазоров и люфтов.

Таким образом, чтобы выбрать электронный штангенциркуль, необходимо учитывать тип измерительного прибора, материал изготовления, степень точности и наличие дополнительных функций. Для дома лучше купить цифровой прибор от проверенного производителя, рекомендованного экспертами и потребителями.

Лучшие штангенциркули на 2021 год

Штангенциркуль – незаменимый прибор при строительстве или небольшом ремонте. Благодаря ему человек сможет с высокой точностью определить размеры или диаметр изделия, вследствие чего минимизируется риск брака. Редакция сайта «ЯНашла» подготовила для Вас рейтинг лучших штангенциркулей на 2021 год.

Устройство: принцип работы

Каждое подобное устройство состоит из 6 составляющих:

• Губки для проведения измерений;
• Фиксирующего винта;
• Подвижной рамки, которая позволяет перемещаться по штанге;
• Вспомогательной шкалы (нониус) для точного измерения;
• Измерительной штанги;
• Глубиномера.

Перед выполнением работ важно проверить текущее состояние штангенциркуля, если присутствует отклонение – следует выполнить настройку. В случае, когда устройством пользовались неоднократно, и теперь оно имеет перекошенные губки, пользоваться им не рекомендуется. Также прибор не даст точных показаний, если у него присутствуют забоины, а на рабочих поверхностях следы коррозии или царапины, которые мешают точному измерению. Поэтому перед началом работ следует совместить измерительные губки и убедиться в отсутствие зазора. Шкалу очистить от пыли и грязи, провести тестовые замеры.

Измерение происходит следующим образом:

• К измеряемой детали прижимают губки инструмента, при этом важно не прилагать особых усилий, а зазоры и перекосы должны отсутствовать;
• При измерении внешнего диаметра цилиндра важно, чтобы плоскость рамки находилась перпендикулярно оси;
• Для проведения замеров внутри цилиндрического предмета, губки устройства устанавливают в максимально отдаленных точках;
• Чтобы измерить глубину изделия используют глубиномер, который выдвигается при помощи подвижной рамки.

При работе со штангенциркулем важно учесть плавность хода рамки. Движение должно происходить без рывков и легко, на штанге рамка сидит плотно, без покачиваний. Только тогда человек получит максимально точный результат. Если при совмещении губок нулевой штрих вспомогательной шкалы не совпадает со штангой, то следует ослабить винты у нониуса, совместить нули и зафиксировать их в правильном положении.

Виды штангенциркулей

В зависимости от типа используемой шкалы устройство делятся на: электронное и механическое. Однако это общее деление, а согласно ГОСТ 166-89 инструменты бывают:

• ШЦ-1. Классический прибор, который встречается практически во всех видах работ. Погрешность доходит до 0.03 мм, применяется для внешнего и внутреннего измерения изделий. Стоимость на рынке варьируется: так дешевые приобретают за 400 рублей, дорогие за 1500 руб. В модели ШЦ-2 губки сделаны из прочной стали, измерить можно любой предмет от 0 до 250 мм. ШЦ-3 предназначено для измерения величины габаритных деталей до 500 мм. При этом длина губок доходит до 30 см.
• ШЦК. В отличие от предыдущей модели, устройство имеет круговую шкалу, что позволяет человеку определить точный размер с минимальной погрешностью. Качественные модели выполнены из нержавеющей стали. Движение вспомогательной рамки осуществляется за счет зубчатого механизма. В магазинах можно найти инструмент с максимальным диапазоном измерений до 300 мм. Часто применятся для измерения деталей на заводе или в отделе тех. контроля.
• ШЦТ. Представляет собой стандартное устройство типа ШЦ, но выполнен из более твердых материалов, благодаря которым стойкость к износу повысилась. Чаще применяется специалистами для замера труб.
• ШЦЦ. Отличие этого прибора от остальных заключается в том, что это устройство имеет цифровую индикацию. Полученный результат можно сразу перевести в дюймы или оставить в миллиметрах, что также влияет на удобство применения.

Также существуют модели для измерения межцентровых расстояний, для тормозных дисков, протекторный и др.

Как выбрать штангенциркуль?

Стоит помнить, что, покупая измерительное устройство, человек приобретает не очередной инструмент, как ему может показаться, а инвестирует в будущую работу. Ведь ничто так не влияет на конечный результат как точность измерений, так, если неправильно измерить продукт, он может принести лишь убытки и разочарование. Одно дело, если человек работает для себя и без проблем может заменить плохое изделие хорошим. Другое – если это крупное предприятие, которое может потерять не только прибыль с партии, но и репутацию, и доверие потребителей. Поэтому экономии в таких делах быть не должно. Штангенциркуль – это инструмент не для разового применения, а эксплуатация настроенного и проверенного прибора даст высокий результат работы.

С советского периода рынок инструментов расширялся, росли не только качественные характеристики устройства, но и повышался функционал. Теперь штангенциркуль используют в строительстве, в машиностроении, при изготовлении изделий из пластмассы, стали, алюминия и т.п. Каждое устройство различается как сложностью применения, так и точностью замеров.

Один из популярных видов является ШЦ-1, он же колумбик. Этот инструмент завоевал широкую популярность на рынке, благодаря своему функционалу и доступной цене.

Кратко о штангенциркуле можно сказать, что это прибор, главная функция которого – измерение внешних и внутренних размеров с точностью до 0.001 мм, а также глубины.

Чтобы человеку было проще сориентироваться в выборе инструмента, сначала необходимо определиться с тем, что измерять и при каких условиях. Ответив на эти вопросы, можно приступать к следующему пункту.

Стоимость

При выборе штангенциркуля, первое, на что обращают внимание люди – цена, только потом смотрят, удовлетворяет продукт их спросу или нет. Однако здесь не все просто, ведь человек может заказать дешевый прибор с АлиЭкспресса за 200 рублей и найти похожий в магазине за 1000 руб. Разница будет состоять в точности измерения, поэтому при выборе штангенциркуля следует помнить, что чем выше стоимость – тем точнее прибор. На 2021 год присутствуют устройства с ценой деления 0.001 мм, а погрешность достигает микрометра. Чаще это электронные устройства, у циферблатных цена деления составляет 0.02, а у стандартных нониусов – 0.03. Поэтому, если точность – важнее всего, то ШЦЦ – подходящий вариант.

Помимо точности, различие происходит и по длине. Стандартные модели достигают 125 мм, а специальные, которые предназначены для выполнения сложных технических операций – 5000 мм.

Также некоторые модели имеют ряд дополнительных преимуществ перед своими аналогами. Например, в комплекте могут поставляться съемные насадки, выполненные из твердого сплава, предназначенные для увеличения эксплуатационного срока. А другие инструменты оснащены контролем усилия прижатия, что позволит человеку не допустить ошибку при измерении. Поэтому экономить на покупке точного прибора не стоит, иначе деньги улетят в пустоту, а человек получит больше проблем, чем решений.

Конструктивные особенности

Штангенциркуль – это тот уникальный инструмент, которой поразил людей своей простотой и эффективностью. Первый современный прибор был выпущен в конце 18 века, и с тех пор его главная конструкция не претерпела существенных изменений. Неподвижная штанга как была, так и осталась, верхние и нижние губки все также располагаются на своих местах, а подвижный элемент выполняет свою первоначальную функцию.

Некоторые модели имеют элемент для измерения глубины, другие предназначены для протектора шин или только для внутренних измерений. Поэтому при выборе инструмента, стоит помнить о конструктивных особенностях и дополнительных функциях, которые редко пригодятся в обыденной жизни.

ТОП-5 лучших штангенциркулей, которые можно заказать с AliExpress

Качественное устройство, главной задачей которого является точность измерения. Каждая металлическая деталь изготовлена из прочной нержавеющей стали. Для большего удобства на задней стороне инструмента присутствует наклейка со стандартами отверстий. Максимальная длина измерений составляет 150 мм.

В качестве бонуса в комплект к штангенциркулю входит эргономичный кейс, сделанный из пластика, однако, можно сэкономить, заказав устройство без него. Помимо самого устройства, в кейс легко помещаются маленькие детали.

Отзывы положительные, что радует большинство пользователей – отсутствие люфтов и спокойный ход подвижного элемента. Благодаря высокой точности (0.02 мм), этот инструмент можно применять как в быту, так и в профессиональной отрасли.

Средняя стоимость – 700 рублей.

• Цена;
• Точность;
• Отсутствует люфт;
• Подходит для профессионалов;
• Проверенный производитель.

• Товар плохо упакован.

Как выбрать хороший цифровой штангенциркуль?

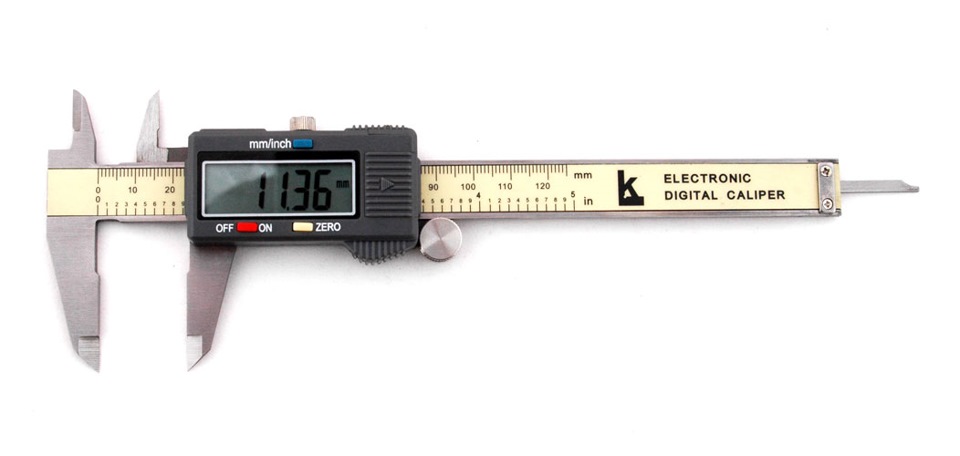

Цифровые штангенциркули (ШЦЦ) превосходят механические по скорости и легкости работы. Их ключевое отличие — электронная шкала нониуса. Больше не требуется рассчитывать результаты измерений — выводятся на дисплей автоматически. Электронный штангенциркуль в отличие от механического подключается к компьютеру для хранения, обработки и печати результаты измерений.

Цифровые штангенциркули подразделяются на несколько типов в зависимости от конструктивных особенностей и областей применения:

ТИП 1 и 2: для наружных и внутренних измерений (односторонние и двусторонние), с глубиномером и без.

Штангенциркуль цифровой (электронный) двусторонний с глубиномером ШЦЦ-1-125 0.01 МИКРОН

Штангенциркуль цифровой (электронный) ШЦЦ-2-300 0.01 без глубиномера ЧИЗ

• ТИП 3: для большего диапазона измерения с высокой точностью

​Штангенциркуль цифровой (электронный) ШЦЦ-3-500 0.01 ЧИЗ

​Штангенциркуль цифровой (электронный) ШЦЦР-150 0.01 разметочный SHAN

• специальные: для измерения наружных и внутренних канавок, уступов и т. п.

Выбирая цифровой штангенциркуль учитывайте задачи, которые вы планируете решать. От этого зависят тип и основные технические характеристики будущего прибора:

• диапазон измерения;
• цена деления;
• погрешность;
• интервал рабочих температур и влажность.

Рекомендации по выбору инструмента для бытового и профессионального использования[EV1] :

Технические характеристики штангенциркуля

Для бытового использования

Для профессионального использования

Диапазон измерений, мм

от 300 мм, с поверкой

Цена деления, мм

Внешний осмотр

Общий вид. В идеале инструмент должен совпадать с фотографиями, размещенными на официальном сайте производителя. Кроме того, по специальному номеру на корпусе определяется страна-изготовитель.

Подвижная рамка. Лучше, если выполнена из прочного материала: нержавеющей стали, алюминиевых сплавов, титана.

Поверхность губок. Проверяем качество обработки (шлифовка, наличие зазубрин, люфтов и зазоров и т. д.).

Убедимся, что при сведенных губках дисплей инструмента показывает 0.

Точность. Должна соответствовать заявленным требованиям производителя. Проверяется с помощью детали с известными размерами.

Комплектность. Проверяем наличие сопроводительных документов на инструмент: паспорт с отметкой о поверке и инструкция пользователя. Дополнительные плюсы: пластиковый кейс для хранения и запасная батарейка.

Полезные функции

Современный «цифровик» выполняет наружные и внутренние замеры, а также оснащен глубиномером. Набор дополнительных функций для разных моделей отличается. 5 полезных функций электронных штангенциркулей:

1. Автоматическое включение и отключение. Упрощает работу за счет уменьшения количества необходимых действий. Прибор включается автоматически, как только вы переместите измерительный механизм. Инструмент выключится самостоятельно, если им не пользоваться в течение нескольких минут — батарейка прослужит дольше.
2. Переключение единиц измерения (mm-inch). Результат выводится на дисплей как в миллиметрах, так и в дюймах.
3. Относительные измерения (ABS). Переключает штангенциркуль из режима абсолютных измерений в относительные. Установите начало измерений (ноль) в нужной точке и считывайте отклонения от выставленного номинала.
4. Переключение режима (MODE). Переводит штангенциркуль в режим быстрого измерения или определения максимального и минимального значения.
5. Вывод результатов на внешнее устройство.

Порекомендуйте производителя штангенциркулей!

Частая просьба наших покупателей. Давайте сперва разберемся с зарубежными изготовителями.

Достойный представитель этой страны — компания Tesa/ Brown&Sharpe (объединились в 1967 году) — производитель измерительного инструмента. Достоинства: качество на хорошем уровне, продукция этой марки внесена в российский государственный реестр средств измерений. Недостатки: высокая цена, дорогой ремонт, для подключения штангенциркуля к внешнему носителю требуется приобрести программное обеспечение Tesa.

Sylvac — 40 лет на рынке цифрового измерительного оборудования. 3 завода в Швейцарии. Достоинства: современные штангенциркули с массой возможностей, срок гарантии на большинство моделей — 5 лет (при условии, что это дефект производства). Недостатки: если требуется ремонт, инструмент придется посылать на завод.

Mitutoyo — один из самых популярных современных производителей цифровых штангенциркулей. Японское качество + надежность. Кроме того, Mitutoyo выпускает электронные запчасти для своих инструментов. Это позволяет отремонтировать штангенциркуль самостоятельно. Недостатки: высокая цена.

Mahr — немецкая компания с производством в Китае (MarCal). Выпускает качественные, удобные штангенциркули с крупным дисплеем. Предлагает собственное программное обеспечение для подключения к внешнему носителю. Минус: дорогостоящий ремонт инструментов.

Helios-Preisser. Корпорация образована путем слияния этих компаний в 2007 году. Производит метрологическое оборудование различного назначения.

Starrett — старинная американская компания, основанная в 1880 году. Завод в Китае. Ассортимент — более 5 тыс. наименований инструмента. Из плюсов: предоставляют хороший сервис по ремонту, есть запчасти для текущих моделей.

SHAN. Инструмент этой марки выпускается на заводе Guilin Measuring & Cutting Tool Co. Ltd. Предприятие трудится на благо оборонно-промышленного комплекса страны. Предлагает штангенциркули неплохого качества по ценам в несколько раз ниже «европейцев».

А что же наши?

«У нас в стране выбор-то невелик, все крайности. Либо китайская поделка (дешевая, но, как правило, дрянь), либо промышленное европейское (с запредельным прайсом), а вот чего-то среднего – нет» — пишет один из пользователей форума на тему выбора электронного штангенциркуля.

Действительно, есть довольно популярное мнение, что рынок производителей штангенциркулей поделен на 2 части. Одну занимают европейцы, другую — их китайские коллеги. Первые выпускают добротный товар, но их продукция стоит дорого. Вторые не всегда могут похвастаться высоким качеством. Однако есть «золотая» середина — российские производители.

Познакомимся с представителями отечественного рынка:

1. Торговый Дом «Челябинский Инструментальный Завод» или просто ЧИЗ. «Дедушка» мерительного инструмента. Его производственная история началась в далеком 1942 году. Предприятие выпускало приборы и оборудование для фронта. Во время перестройки прекратил работу из-за отсутствия заказов. Начало 2000 — новый этап жизни завода. Уже 17 лет предприятие успешно производит измерительный инструмент для различных нужд.
2. ЗАО Торговый Дом Завод МИКРОН. На рынке с 2002 г. Компания сертифицирована по ISO 9001. Выпускает качественный измерительный, металлорежущий и слесарный инструмент, калибры, станки и прочее оборудование.
3. Кировский завод «Красный инструментальщик» (КРИН). Предлагает более 500 позиций товаров собственного производства: штангенинструмент, глубиномеры, угломеры, микрометры, нутромеры и пр.

Можно долго рассуждать о достоинствах штангенциркулей, выпускаемых этими компаниями. Но лучше, как говорится, один раз увидеть, чем 100 раз услышать. Приведем конкретный пример.

Это цифровой (электронный) штангенциркуль. Производитель — ЧИЗ.Выполняет наружные и внутренние замеры, а также определяет глубину.

В комплект входят:

• штангенциркуль с электронным индикатором;
• пластиковый футляр;
• инструкция по эксплуатации;
• батарейка

Технические характеристики:
