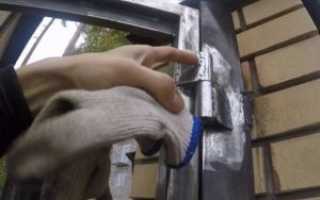

Как правильно варить петли на ворота?

Как правильно приваривать петли на ворота + видео

Как правильно приваривать петли на ворота + видео

Такое простое дело, как правильно приваривать петли на ворота, практически всегда превращается в сложности и проблемы. Большинству людей намного проще сварить каркас правильной геометрической формы калитки и ворот, чем устанавливать готовые конструкции на место и добиваться, чтобы она нормально функционировала.

На самом деле работа не такая уж сложная, но она будет требоваться предельной аккуратности и точности, а еще знания определенных нюансов.

Подбор петель и их количество

Если вы приняли решение применять для монтажа ворот петли приварного типа, то выбирать можно из определенных видов:

• Самый недорогостоящий и простой вариант представляет собой цилиндр разъемного типа с вращающейся осью в одном месте и колпачковой полостью в другой. Такие петли сильно нуждаются в периодическом смазывании, без которой они начинают быстро скрипеть.
• Самые популярные петли той же конструкции, но они усовершенствованы подшипником или шариком, на которые опирается ось. Они бывают и двухсекционные, и трехсекционные.
• Еще одним вариантом являются пели с приваренными к каждому элементу металлическими пластинками.

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок. Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

Технология приваривания петель

Перед тем, как рассказать про том, как именно приваривать петли для ворот, следует подробно рассмотреть все условия, которые нужны для их нормальной работоспособности. В том случае, если нагрузка подсчитана правильно, петли могут не справляться с ней, если их положение будет хотя бы немного отклоняться от вертикали. Они будут быстро выходить из строя. А теперь о втором моменте – между петельным корпусом и опорным столбом должен остаться маленький зазор в 0.1-0.2 см, чтобы металлические столбовые части и ответная часть навеса не прикасались и не терлись друг о друга. Эту же щель требуется оставлять и со створочной стороны. Чтобы разобраться со всеми нюансами, требуется посмотреть видео.

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1. Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

Опытные мастера рекомендуют для начала приварить навесы до створок, укладывать их на ровную поверхность горизонтального типа. К ним приварите половину в виде полого цилиндра, а к опорам в будущем – ответную часть со штырем (причем штырь должен быть направлен кверху).

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Обратите внимание, что кабель массы аппарата для сварки цепляют к тому месту навеса, которое будет приварено. Если устанавливать его на опору, то в конечном итоге от контактной сварки петельные половинки могут сцепляться друг с другом.

1. Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
2. Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
3. Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
4. Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
5. Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид. Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Заключение

Итак, вы уже узнали о том, как приварить петли на ворота, и можно сделать это при помощи винтов или гаек. На сварной метод более долговечный и надежный, особенно если знать, как именно приваривать петли к воротам и правильно произвести все требования, которые касаются технологии установки.

Как приварить петли на калитку и ворота — видео

Задача ворот – надежно запираться, удерживать силовые нагрузки, быть функциональными. А еще хорошие ворота – это комфортное открывание и закрывание. Нужно не просто знать, как приварить петли на ворота или калитку, а еще уметь пользоваться электрической дуговой сваркой, тогда все будет выполнено качественно и правильно. Когда элементы приварены правильно, калитка будет хорошо открываться. Вместе с этим в закрытых воротах не будет никаких щелей.

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

• проворачиваться без усилий;
• не издавать звуков;
• не болтаться;
• быть крепкими.

Важны качество изделия, надежность производителя и допустимая нагрузка.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

1. В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
2. В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
3. Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
4. Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
5. Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
6. Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
7. Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Чтобы проверить, правильно ли открываются створки, можно использовать лазерный уровень.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

• створки должны стоять вертикально, отвес поможет проверить расположение;
• требуется убедиться, что петля расположена параллельно краям створки;
• затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

1. Сделать перемычки, параллельные верхней части.
2. Осуществить их фиксацию.
3. Своим расположением они должны делить полотно на три равные части.
4. Приварить элементы.
5. Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

• изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
• расстояние должно быть для трех таких деталей;
• к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

1. Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
2. Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
3. Затем одевают их на приваренные нижние части петель.
4. В подвешенном состоянии нужно попытаться открыть створку.
5. Если створки работают без нареканий, то делают еще несколько приварок на петлях.
6. Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
7. После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Навесы на ворота и калитку: как правильно приварить

Массивные металлические двери подвешивают к дверным коробкам на петли, привариваемые к стойкам и дверному полотну. Некачественный монтаж сказывается на эксплуатационных характеристиках двери: она неплотно прилегает, перекашивается, заедает, совсем перестаёт закрываться. Поэтому перед тем как взяться за инструмент, мастер обязан понимать, как правильно приварить навесы на ворота.

• Необходимые инструменты и материалы
• Подготовительные работы
• Руководство по установке
• Рекомендации по монтажу

Необходимые инструменты и материалы

Перед тем как приварить петли на калитку, определяют их тип. Они бывают навесными, полушарнирными и шарнирными. Для тяжёлых ворот рекомендуется использовать большие шарнирные петли: имеющийся в них подшипник снижает трение внутри навеса, увеличивая его срок службы и облегчая открывание двери. Удобней всего работать с деталями круглого и шестигранного сечения, с навесами квадратного сечения работать сложнее.

Чем больше крепление, тем выше его несущая способность. Поэтому предварительно подбирают деталь с запасом прочности: слабые навесы будут деформироваться и разрушаться под нагрузкой. Но также требования к прочности петель выше у тех ворот, которыми пользуются чаще – правильно приварить массивные петли даже на небольшую калитку, если её постоянно открывают-закрывают. Материалом навесов выбирают только высокопрочные сплавы.

Для приварки петель по месту используют платики – металлические пластины, крепящиеся на верхнюю и нижнюю части навесов для обеспечения надёжности соединения. Высота одной пластины должна равняться высоте петли, ширина подбирается из условий монтажа.

Например, для гаражных ворот 2,5 х 2,5 м используют элементы 80 х 80 мм.

Шарнирные петли продаются в строительных магазинах. Изделия заводской сборки поставляются с уже приваренными платиками. Впрочем, изготовить элемент по чертежу можно в условиях частной мастерской.

Определившись с будущими узлами, можно начинать подготовку к работе. Для этого потребуются следующие инструменты:

• уровень;
• рулетка;
• молоток;
• монтажные подкладки (доски, кирпичи, гайки с болтами);
• шлифовальная машинка («болгарка»);
• щётка по металлу;
• смазка (солидол или литол);
• сварочный аппарат;
• сухие электроды диаметром не менее трёх мм;
• средства индивидуальной защиты.

При проведении сварочных работ исполнитель обязан выполнять требования техники безопасности. Запрещено:

1. Производить работы на неисправном сварочном аппарате.
2. Подключать оборудование к незаземленному источнику тока, а также к источнику тока ненадлежащей мощности.
3. Вести сварку вблизи легковоспламеняющихся материалов, взрывоопасных веществ.
4. Работать без средств индивидуальной защиты, в горючей одежде. К средствам индивидуальной защиты относятся: маска, рукавицы (или краги), обувь. Во время работы рекомендуется носить костюм сварщика.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры.

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре верхней половины будущего шва.
5. В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.

Рекомендации по монтажу

Для столбов квадратного сечения рекомендуется всегда использовать платики, выдерживая зазор 3–5 мм между гранью калитки и опорой. Есть несколько способов того, как приварить петли к круглым столбам:

• без использования монтажных пластин;
• с пластиной только на створке;
• с узкой проставкой со стороны столба и полноценным платиком на воротах.

При использовании проставок допускается увеличить зазор между петлёй и опорой, при этом проставку можно располагать под углом. Такая конструкция более снисходительна к огрехам сварки, но выглядит неаккуратно.

Как правильно приварить петли на ворота самостоятельно

Частную территорию принято огораживать воротами или закрывать калиткой. Ограждения стали неотъемлемой частью домов, дач и других строений. Конструкции загораживают участки и охраняют их от незаконных проникновений. Следовательно, к монтажу ворот надо отнестись ответственно.

Важной деталью в установке являются петли на ворота. Их грамотная подборка и приваривание делают ограждение крепким и долговечным. Важной особенностью петель выступает выдержка от частого открывания и закрывания дверных створок. Поэтому установка петель на ворота имеет огромное значение при монтаже.

Чтобы все сделать правильно, для начала разберитесь с механизмом работы петель и всех деталей к ним прилагающихся. Петли должны быть установлены на оси строго по прямой линии. Иными словами, после завершения установки две петли будут находиться одна под другой, так как очень важно в этом деле достичь равномерного распределения нагрузки.

Петли – что это

Специальный механизм, состоящий из определенных деталей, которые в системе составляют единый шарнир. Он двигается и помогает основе петель оборачиваться по окружности оси.

Разновидность и методы монтирования петель дают возможность открываться створкам вплоть до 180 градусов. Также появляется вариант открытия их створок в любую сторону. Это хорошо отражается на работоспособности, функционировании системы.

Классификация петель

Существует много видов петель. Стоит ответственно подходить к их выбору, при этом опираясь на функциональность, долговечность, качество и надежность. Производители создают следующие разновидности петель:

• цилиндрические с подшипником опорным;
• цилиндрические с укрепленной конструкцией;
• сквозные (для калиток и ворот);
• трехсекционные.

Как приваривать петли на обычные ворота

Чаще всего ворота крепятся на круглые металлические или деревянные столбы. Это для многих непростая задача. Даже специалисты-сварщики иногда не знают, каким образом привариваются петли на ворота. К круглому основанию подходят петли цилиндрической формы.

Вначале надо приваривать данный элемент к пластинам. Это делается на любой горизонтальной плоскости. Важно произвести ровный, сплошной шов, иначе вся система быстро разрушится. Пластинки подбирают нужных размеров. Здесь важно учитывать качество материала, из которого изготовлены ворота, их длину и вес.

Чтобы сделать работу грамотно, необходимы материалы высокого качества и подходящее сварочное оборудование. Для работы понадобится:

• пластины;
• молоток сварочный;
• болгарка – пила по металлу;
• электроды сварочные;
• аппарат;
• подходящая одежда;
• петли дверные из металла.

Помните то, что сваривание деталей происходит строго на том месте, где размещаются ворота. Чтобы установить полотно по вертикали, воспользуйтесь отвеском. Это значит, что створки ворот должны стоять там, где планируется делать конструкцию. Чтобы не допустить дефектов, надо провести точные замеры.

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

1. Поднятие ворот. Важно поставить их ровно и вертикально.
2. Проверка правильности расположения с помощью отвеса.
3. Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки.
4. Приваривание петель к основе конструкции и стойкам.
5. Зачистка швов. Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

1. Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
2. Фиксирование перемычек. Удобно использовать для этого угольники.
3. Расположение перемычек так, чтобы было разделение полотна в трех местах.
4. Приваривание петель к перемычкам.
5. Прикрепление профнастила на петли. Это завершающий этап работы.

Рекомендации профессионалов

Помните: если петли на ворота приварить с дефектами, проблемы с эксплуатацией будут неизбежны. Это проявится, прежде всего, при закрытии или открытии створок. Перед началом работ со сваркой лучше спросите совета у опытного сварщика. Тем более что существуют модные декоративные петли, используемые для калитки, с которыми без опыта не стоит работать. Их сварку надо сразу доверить профессионалу.

Прямые петли нужно приваривать, предварительно уложив ворота горизонтально. Можно прямо на землю. Перед началом сварки сделайте подложку. Она подкладывается под нижнюю петлю.

Варить следует от низа до верха, прихватывая металл мелкими стежками. Обязательно соблюдайте правила сварки деталей. Без спецодежды и маски этого делать нельзя!

Как правильно приварить петли на ворота различного типа

Любые ворота, где бы они не устанавливались, должны функционировать без заеданий, распахиваться и закрываться легко, плотно прилегать к лутке. Кроме того, они должны надежно защищать помещение или участок от взлома. Все это будет возможно при качественной установке петель. Усвоив принцип установки, вам будет несложно смонтировать гаражные, дачные ворота, металлическую калитку или тяжелую дверь. Давайте рассмотрим, как приварить петли на ворота правильно.

Правильно приваренная петля — залог долгой и надежной службы изделия

Подготовка к работе

Для осуществления задуманного нам понадобятся такие инструменты:

• Сварка с электродами, сварочная маска.
• Металлические петли. Лучше взять цилиндрические шариковые изделия. Они должны быть тем мощнее, чем тяжелее будут ворота. Например, на гаражные конструкции следует выбирать наиболее габаритные детали, а для монтажа на калитку подойдут и небольшие петли.
• Пластины требуемой толщины для приваривания к петельным заготовкам. Они необходимы для удобства сваривания и повышения надежности сварной конструкции, так как имеют значительную площадь соприкосновения с воротным полотном.
• Болгарка.
• Вязкое масло типа солидола или литола.

Также должны быть подготовлены опорные столбы для приваривания к ним петель.

Подготовка к монтажу петель

По технологии работ, к петлям сначала нужно приварить пластины из толстого металла. Их еще называют платиками.

Схема приварки петель

Привариваются они на какой-то горизонтальной поверхности. Очень удобно работу осуществлять в тисках, к которым легко можно подключить нулевой провод от сварочного аппарата. Чтобы правильно приварить платики к петле, необходимо проделать это в такой последовательности:

1. 2 пластины укладываются горизонтально с обеспечением зазора между ними 2-3 мм.
2. Поверх платиков, по центру зазора, укладывается петля.
3. Производится приваривание одной из частей петли к плоскости платика.
4. 2 пластины располагаются под второй частью крепления, после чего производится сварка с другой стороны крепления.

Технология приваривания петель

Чтобы правильно произвести приваривание петель, необходимо выставить полотно ворот строго по уровню. Лучше всего воспользоваться лазерным уровнем, так как обычный пузырьковый инструмент может давать погрешности. Ворота фиксируются при помощи подставок и клиньев в неподвижном положении. Так они будут стоять и после наваривания на них петель. После этого к ним прикладываются петли с платиками, которые должны располагаться на одной оси. Рекомендуется отметить места нахождения платиков.

Способы монтажа ворот

Петлевые навесы приварить к воротам или на калитку можно двумя способами:

1. Вначале привариваются крепления к полотну ворот, а затем — к опорным столбам. Рекомендуется начинать работу с крепления нижней петли. Сложнее всего выполнить вертикальный сварной шов между пластиной и основным металлом. Следует выполнить несколько прихваток, а затем убедиться в нормальной работе створки ворот. Прихватки выполняются в следующей последовательности:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре первой половины шва.
5. В центре второй половины шва.

Так прихватываются обе петли. Если после этого створка закрывается и распахивается нормально, создается сплошной шов. Движение электрода при создании вертикального шва должно быть направлено снизу вверх. Далее обвариваются горизонтальные швы. После приваривания нижней петли производится дополнительная проверка осевого крепления верхнего крепления, так как в процессе сварки могла произойти подвижка полотна.

1. Как приварить петли в другой последовательности? Многим именно этот способ покажется наиболее приемлемым. Нижние части петель с платиками привариваются вначале к опорным столбам. Затем в них вставляются верхние части с шариками. После этого полотно ворот выставляется по месту. Платики плотно прижимаются к полотну, после чего обвариваются.

Когда монтаж ворот закончен, сварные швы очищаются от окалины и шлифуются болгаркой. До полного остывания сварных швов открывать ворота запрещено.

Серия видео уроков о том как приваривать петли к воротам
