Как правильно приварить завесы на ворота?

Навесы на ворота и калитку: как правильно приварить

Массивные металлические двери подвешивают к дверным коробкам на петли, привариваемые к стойкам и дверному полотну. Некачественный монтаж сказывается на эксплуатационных характеристиках двери: она неплотно прилегает, перекашивается, заедает, совсем перестаёт закрываться. Поэтому перед тем как взяться за инструмент, мастер обязан понимать, как правильно приварить навесы на ворота.

• Необходимые инструменты и материалы
• Подготовительные работы
• Руководство по установке
• Рекомендации по монтажу

Необходимые инструменты и материалы

Перед тем как приварить петли на калитку, определяют их тип. Они бывают навесными, полушарнирными и шарнирными. Для тяжёлых ворот рекомендуется использовать большие шарнирные петли: имеющийся в них подшипник снижает трение внутри навеса, увеличивая его срок службы и облегчая открывание двери. Удобней всего работать с деталями круглого и шестигранного сечения, с навесами квадратного сечения работать сложнее.

Чем больше крепление, тем выше его несущая способность. Поэтому предварительно подбирают деталь с запасом прочности: слабые навесы будут деформироваться и разрушаться под нагрузкой. Но также требования к прочности петель выше у тех ворот, которыми пользуются чаще – правильно приварить массивные петли даже на небольшую калитку, если её постоянно открывают-закрывают. Материалом навесов выбирают только высокопрочные сплавы.

Для приварки петель по месту используют платики – металлические пластины, крепящиеся на верхнюю и нижнюю части навесов для обеспечения надёжности соединения. Высота одной пластины должна равняться высоте петли, ширина подбирается из условий монтажа.

Например, для гаражных ворот 2,5 х 2,5 м используют элементы 80 х 80 мм.

Шарнирные петли продаются в строительных магазинах. Изделия заводской сборки поставляются с уже приваренными платиками. Впрочем, изготовить элемент по чертежу можно в условиях частной мастерской.

Определившись с будущими узлами, можно начинать подготовку к работе. Для этого потребуются следующие инструменты:

• уровень;
• рулетка;
• молоток;
• монтажные подкладки (доски, кирпичи, гайки с болтами);
• шлифовальная машинка («болгарка»);
• щётка по металлу;
• смазка (солидол или литол);
• сварочный аппарат;
• сухие электроды диаметром не менее трёх мм;
• средства индивидуальной защиты.

При проведении сварочных работ исполнитель обязан выполнять требования техники безопасности. Запрещено:

1. Производить работы на неисправном сварочном аппарате.
2. Подключать оборудование к незаземленному источнику тока, а также к источнику тока ненадлежащей мощности.
3. Вести сварку вблизи легковоспламеняющихся материалов, взрывоопасных веществ.
4. Работать без средств индивидуальной защиты, в горючей одежде. К средствам индивидуальной защиты относятся: маска, рукавицы (или краги), обувь. Во время работы рекомендуется носить костюм сварщика.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры.

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре верхней половины будущего шва.
5. В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.

Рекомендации по монтажу

Для столбов квадратного сечения рекомендуется всегда использовать платики, выдерживая зазор 3–5 мм между гранью калитки и опорой. Есть несколько способов того, как приварить петли к круглым столбам:

• без использования монтажных пластин;
• с пластиной только на створке;
• с узкой проставкой со стороны столба и полноценным платиком на воротах.

При использовании проставок допускается увеличить зазор между петлёй и опорой, при этом проставку можно располагать под углом. Такая конструкция более снисходительна к огрехам сварки, но выглядит неаккуратно.

Как правильно приварить петли на ворота

Ворота для заборов являются очень важной составляющей любого современного ограждения. Они выполнят не только функцию въезда для автомобиля, но и защиту территории от посторонних проникновений, декоративные функции и прочее. Так как сегодня ворота могут быть очень увесистыми, то устанавливать их необходимо очень тщательно, особенное внимание следует уделить привариванию петель. Именно об этом мы сегодня с вами и будем разговаривать.

1. Общие правила
2. Пошаговая инструкция
   1. Петли на круглый столб
   2. Завесы на квадратной опоре
   3. Монтаж скрытых внутренних петель
   4. Устанавливаем на забор из профлиста
   5. Монтажные пластины и их применение
3. Советы и рекомендации

Общие правила по привариванию петель

Чтобы установленные петли работали исправно и прослужили долгое время, а ворота не просели под своим весом по истечении времени, следует проделывать все работы согласно правилам и очень тщательно.

Итак, на что следует делать упор во время сварки:

• Ровность шва и его непрерывность. Сварной шов должен быть максимально цельным, без пропусков.
• Максимальная глубина сварки. В идеале необходимо приварить петли всей плоскостью, которая прилегает к поверхности столба.
• Следует приваривать навесы очень ровно, чтобы не возникало никакого излишнего давления на них в процессе эксплуатации и в стоячем положении.
• Для увесистых конструкций необходимо дополнять систему петель дополнительно парой, которая располагается немного ниже верхней несущей петли.

В целом больше никаких правил нету, но и этих следует придерживаться и относится к ним с полной серьёзностью.

Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Размеры, форма и толщина таких пластин будут зависеть от параметров ворот, которые будут установлены. Помимо облегчения нагрузки и монтажа, такие элементы могут выполнять декоративные функции.

Что нельзя делать во время приваривания

Чтобы сварочные работы прошли без эксцессов, необходимо придерживаться определённых правил:

• Обязательно используйте защитные средства, чтобы не навредить своему здоровью. В такой комплект входит защитная маска, перчатки для сварочных работ, плотная кофта или рубашка, штаны.
• Ни в коем случае не прикасайтесь к раскалённому сварочному шву тряпками, пропитанными маслом, они могут загореться.
• Категорически нельзя проводить работу на глаз, даже если вы уверены в своём глазомере и мастерстве, перепроверяйте всё специальными инструментами, тогда результат гарантировано получиться качественным и долговечным.

Теперь вы знаете как приварить петли самостоятельно и можете делиться этой информацией со своими соседями или друзьями, которые пока ещё задаются вопросом, как приварить петли на свои ворота без каких-либо проблем.

Смотрим видео: Советы и рекомендации

Как правильно приваривать петли на ворота + видео

Как правильно приваривать петли на ворота + видео

Такое простое дело, как правильно приваривать петли на ворота, практически всегда превращается в сложности и проблемы. Большинству людей намного проще сварить каркас правильной геометрической формы калитки и ворот, чем устанавливать готовые конструкции на место и добиваться, чтобы она нормально функционировала.

На самом деле работа не такая уж сложная, но она будет требоваться предельной аккуратности и точности, а еще знания определенных нюансов.

Подбор петель и их количество

Если вы приняли решение применять для монтажа ворот петли приварного типа, то выбирать можно из определенных видов:

• Самый недорогостоящий и простой вариант представляет собой цилиндр разъемного типа с вращающейся осью в одном месте и колпачковой полостью в другой. Такие петли сильно нуждаются в периодическом смазывании, без которой они начинают быстро скрипеть.
• Самые популярные петли той же конструкции, но они усовершенствованы подшипником или шариком, на которые опирается ось. Они бывают и двухсекционные, и трехсекционные.
• Еще одним вариантом являются пели с приваренными к каждому элементу металлическими пластинками.

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок. Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

Технология приваривания петель

Перед тем, как рассказать про том, как именно приваривать петли для ворот, следует подробно рассмотреть все условия, которые нужны для их нормальной работоспособности. В том случае, если нагрузка подсчитана правильно, петли могут не справляться с ней, если их положение будет хотя бы немного отклоняться от вертикали. Они будут быстро выходить из строя. А теперь о втором моменте – между петельным корпусом и опорным столбом должен остаться маленький зазор в 0.1-0.2 см, чтобы металлические столбовые части и ответная часть навеса не прикасались и не терлись друг о друга. Эту же щель требуется оставлять и со створочной стороны. Чтобы разобраться со всеми нюансами, требуется посмотреть видео.

Особенности монтажа на опоры с разным сечения

Столбы опорного типа, на которые будут навешены створки, могут быть квадратного, круглого или даже прямоугольного сечения. Существует разница между тем, как следует производить приваривание петель на ворота к столбам круглого типа или же к профильным опорным трубам.

1. Если профильная труба обладает ровными гранями без изгибов и искривлений, то справляться с задачей, как приварить петли на ворота к столбам квадратного типа, будет довольно просто. Их устанавливают на наружную опорную плоскость.
2. В случае, если идет речь про опору круглого сечения, требуется для начала решить, в какую именно сторону будут отворяться створки. Далее найдите самую выступающую линию (серединку столба относительно проема) и отступите о нее на пару мм наружу – в сторону открывания. Хватит и 0.5 см, чтобы створка или калитка ворот плавно, без дерганий «ходила» вокруг навесной оси. Так как приделывать петли на ворота к столбам круглого типа куда сложнее, нежели к квадратным, и тут требуется быть особенно аккуратными и внимательными, выдерживая один и тот же размер отступа для любых петель.

Теперь поговорим об установке.

Монтажные и сварочные работы

Опытные мастера рекомендуют для начала приварить навесы до створок, укладывать их на ровную поверхность горизонтального типа. К ним приварите половину в виде полого цилиндра, а к опорам в будущем – ответную часть со штырем (причем штырь должен быть направлен кверху).

От нижнего и верхнего края нужно отступать приблизительно 0.15 метров. Далее створку с приваренными навесами установите в проем на подставки, которые будут обеспечивать требуемое расстояние от земли, и жестко зафиксируйте клещами, струбцинами и остальными механизмам. Проделывают это для того, чтобы она стояла аккурат по вертикали, а между ней и опорой остался зазор в 0.5 см. Для этого применяют лазерный уровень или отвес, а между элементами требуется вставлять проставки требуемой толщины. Остальные мастера отдают предпочтение для начала выставить калитку, а после приварить к ней петли, а еще к столбу. Больших отличий нет, и все делают так, как им удобнее.

Полезный совет! Установите ворота таким образом, чтобы створки идеально совпадали по уровню, достаточно трудно. Чтобы они не сдвигались в рабочем процессе, их можно временно связывать между собой, прихватив через перемычку посредством сварки.

Теперь поговорим о том, как следует приваривать навесы на ворота. Рабочая последовательность выглядит следующим образом:

• Вокруг петель снизу и сверху оборачивают, а после скручивают проволоку с толщиной 1.5-2.5 мм для того, чтобы появился зазор между плоскостью сварки и ней. Можно также подкладывают спички или остальные подходящие по толщине предметы, но они будут выпадать, ломаться или смещаться, что крайне неудобно.
• На опорах требуется разместить места приделывания навесов и прикладывают к ним длинный ровный брусок или профильную трубу. Закрепите ее по уровню, обеспечивая вертикальное положение.

Как это выглядит в действительности

…, посмотрите на видео:

Петельки с накрученной проволокой прижимают до бруска и столба и тоже зафиксируйте в вертикальном положении.

Обратите внимание, что кабель массы аппарата для сварки цепляют к тому месту навеса, которое будет приварено. Если устанавливать его на опору, то в конечном итоге от контактной сварки петельные половинки могут сцепляться друг с другом.

1. Петли требуется прихватить посредством сварки к опорам в паре-тройке точек.
2. Точно также прихватите вторую (а именно на верхнюю) часть петель до каркаса или створочному полотну.
3. Когда прихватки застынут, ворота следует проверить на открывание – они должны распахнуться на 180 градусов, не заедая и не перекашиваясь.
4. Если все отлично, створки нужно снова закрывать, зафиксировать и приварить петли на чистовую швом сплошного типа, снизу вверх.
5. Остывшие швы очистите молотком от окалины и отшлифуют посредством болгарки, чтобы придавать более красивый вид. Но такую работу требуется выполнить осторожно, чтобы не повредить стыки.

Не нужно открывать ворота, пока швы сварки в полной мере не остынут и не наберут прочность.

Заключение

Итак, вы уже узнали о том, как приварить петли на ворота, и можно сделать это при помощи винтов или гаек. На сварной метод более долговечный и надежный, особенно если знать, как именно приваривать петли к воротам и правильно произвести все требования, которые касаются технологии установки.

Как приварить петли на калитку и ворота — видео

Задача ворот – надежно запираться, удерживать силовые нагрузки, быть функциональными. А еще хорошие ворота – это комфортное открывание и закрывание. Нужно не просто знать, как приварить петли на ворота или калитку, а еще уметь пользоваться электрической дуговой сваркой, тогда все будет выполнено качественно и правильно. Когда элементы приварены правильно, калитка будет хорошо открываться. Вместе с этим в закрытых воротах не будет никаких щелей.

Виды петель и их свойства

Калитка служит не один год. При этом она должна обеспечивать надежность и хороший уровень защиты, а петли, которые ее держат, должны:

• проворачиваться без усилий;
• не издавать звуков;
• не болтаться;
• быть крепкими.

Важны качество изделия, надежность производителя и допустимая нагрузка.

Если на слабые элементы повесить тяжелые створки, то они быстро выйдут из строя. Иногда количество петель увеличивается до шести штук вместо стандартных четырех.

1. В форме цилиндра (каплевидные) – конструкция имеет опорный подшипник, используется не для легких калиток, нагрузка – до 400 кг.
2. В форме цилиндра с усилителем – конструкция предусматривает опорный подшипник, а для усиления есть пластины, которые предназначены для лучшего распределения нагрузки. Для таких петель максимальная нагрузка будет 600 кг. Крепятся они сваркой или винтами, подходят для распашных калиток.
3. Сквозные – этот вид петель применяется, когда нет возможности их приварить или использовать винты. Чтобы зафиксировать такую петлю, необходимо просверлить стойку насквозь, а к створке она присоединится с помощью гаек. Выдерживают максимум 200 кг.
4. Трехсекционные – для очень увесистых крупных створок. Они обладают высокой устойчивостью к взлому. Крепят их привариванием.
5. Кованые (жиковины) – установка петель этого вида использовалась с древних времен. Кроме того, что они хорошо выполняют свою функцию, эти петли очень декоративны. Лучше всего использовать их для ворот из дерева.
6. Петля-стрела – выполнены из стали, имеют шарниры, применимы для тяжелых ворот из толстого металла. Их могут делать фигурными. Наибольшее распространение получили, применяясь на воротах для гаражей.
7. Регулируемые – предусматривают изменение позиции створок по высоте. Обычно их используют, когда опорные стойки могут изменить свое положение. Максимальная нагрузка этих петель – 200 кг.

Шарики для легкого и плавного открывания

Правильно привариваем петли

Выбирая петли, обязательно учитываем характеристику материала калитки, ее длину и вес. Грамотный подход поможет выполнить работы качественно.

Привариваем петли к круглым столбам

Не каждый сварщик понимает, как правильно приварить петли на ворота и калитку: круглые столбы имеют свои особенности. Сначала должны привариваться специальные пластины к петле, а производится это при помощи сплошного ровного сварного шва.

Сварка всегда выполняется на месте, где будут устанавливаться распашные ворота. Чтобы вертикально установить створки, нужно использовать отвес. Иными словами, двери должны стоять именно так, как они останутся потом. Обязательно проводятся точные замеры, чтобы избежать различных дефектов.

На видео рассказывается, как правильно приварить петли на ворота и калитку своими руками.

Наиболее трудозатратное в данном процессе – это вертикальные швы: без пластинок их не выполнить. Сначала приваривают нижние петли. Штыковая часть крепится при помощи аккуратных движений электрода сверху вниз.

Чтобы проверить, правильно ли открываются створки, можно использовать лазерный уровень.

Он покажет нахождение оси, при отсутствии перекосов продолжаем. Рассмотрим этапы сварочных работ:

• створки должны стоять вертикально, отвес поможет проверить расположение;
• требуется убедиться, что петля расположена параллельно краям створки;
• затем привариваем петли к столбам, к полотну конструкции, после этого болгаркой хорошо зачищаем швы.

Привариваем петли к воротам из профнастила

Если выполнены ворота из профнастила, тогда нужно:

1. Сделать перемычки, параллельные верхней части.
2. Осуществить их фиксацию.
3. Своим расположением они должны делить полотно на три равные части.
4. Приварить элементы.
5. Прикрыть их профнастилом.

Установка петель на забор из профиля немного отличается от классического варианта, который не имеет каких-либо дополнительных сложностей и не требует излишних усилий. Но придется выполнить такие работы:

• изготовить две небольшие перемычки, которые вставляются параллельно длинным сторонам и закрепляются сверху и снизу;
• расстояние должно быть для трех таких деталей;
• к перемычкам привариваем петли.

Профиль прикручивается на уже установленные элементы. Если сделать это раньше, то при проведении сварки он выгорит, потеряет эстетический вид. Для выполнения таких работ наилучшим вариантом будет использование петель для дверей гаража. Каждая приваренная петля способна выдержать достаточно большую нагрузку.

Привариваем петли к каменному забору

Монтажные пластины упрощают выполнение задачи: благодаря им нагрузка на завесы уменьшится. Прежде чем их крепить, нужно учесть параметры калитки. Использовать нужно такие пластины, размеры, форма и толщина которых будут соответствовать весу и качеству створок. Монтажные пластины могут также выполнять декоративные функции.

Сварка петель на ворота предполагает крепление между собой двух металлических предметов. А если забор выполнен из камня или кирпича, то необходимо очень внимательно высчитать размеры и вес калитки. После этого устанавливаются опорные столбы. В качестве опор применяются швеллеры или двутавровые балки, они и держат в конечном итоге створки.

Правильная установка закладных деталей

Рассмотрим очередность выполняемых работ:

1. Если куплены прямые детали, то их приваривают сначала к створкам, пока они лежат на земле.
2. Створки устанавливают вертикально возле столбов и прихватывают снизу петли.
3. Затем одевают их на приваренные нижние части петель.
4. В подвешенном состоянии нужно попытаться открыть створку.
5. Если створки работают без нареканий, то делают еще несколько приварок на петлях.
6. Затем створки закрывают, подставляя под них что-то устойчивое, чтобы в дальнейшем они не провисли.
7. После окончания работ швы нужно зачистить при помощи болгарки.

В случае неправильного крепления петель ворота поведет, и они не будут открываться. Каменные столбы, на которые будут вешаться полотна, должны иметь внутри толстую трубу. К этой трубе привариваются прутья или куски арматуры. Они будут служить закладными. В бетон или камень их можно легко вкрутить или вбить.

Специалисты уверены, что сварку лучше прятать внутри кладки. Лучшим способом считается именно забивание или вкручивание прутов либо арматуры через отверстия. Столб необходимо просверлить именно вертикально. Если же сделать это горизонтально, то прослужит он недолго.

Как правильно приварить петли на гаражные ворота

Строитель 4 разряда

Чтобы качественно установить воротную конструкцию, прежде всего, необходимо знать, как приварить петли на ворота. Правильно приваренные навесы являются самым важным фактором при установке ворот и гарантируют надёжность механизма на долгие годы. Существенным моментом качественного монтажа является наличие соответствующих комплектующих.

Подобные петли можно приварить самому

Выбор петель

Целью установки ворот любого типа является защита личного имущества от посторонних посягательств. Но, помимо качественного изготовления самих запорных конструкций, важным моментом является их правильный монтаж. Именно от этого зависят такие потребительские качества, как лёгкое отпирание и запирание, отсутствие заеданий при открытии, зазоров и щелей.

В этом видео вы узнаете, как приварить петли:

При выборе разновидности навесов необходимо руководствоваться конструкцией самих ворот, их весом, размерами, габаритами и др. По строению и назначению петли бывают:

1. Цилиндрические с шарикоподшипником. Это устройство пригодно для удержания створок весом не более 400 кг. Такие конструкции являются самыми распространёнными. Сами петли имеют вид разборного цилиндра, состоящего из двух частей. В первой части располагается стержень, входящий во вторую часть, в которой находится подшипник, придающий плавность хода навесам при большой нагрузке. В большинстве модификаций имеется специальный открывающийся паз для смазывания устройства, что обеспечивает более долговечную и стабильную работу. Петли такой разновидности только привариваются.
2. Цилиндрические усиленные (крылатые). Способны на удержание створок весом до 600 кг. Отличаются от предыдущих наличием пластин крепления, позволяющих равномерно распределять нагрузку от створок на опоры. Изготавливаются из сверхпрочной стали и имеют более долговечные стержень и стенки, а также маркировочный подшипник. Это обеспечивает запас устойчивости петель при работе с более тяжёлыми нагрузками. Навесы также привариваются при монтаже.
3. Навесные петли. Используются в тех случаях, когда нет возможности применить сварку. Фиксируются саморезами или болтами. Крепление предусматривает облегчённую конструкцию с максимальным весом до 200 кг. Стержень в петлях такой разновидности сквозной и соединяет две половинки. В нижней части должна быть установлена заглушка, препятствующая вылетанию штыря.
4. Скрытые петли. Обеспечивают наиболее надёжную защиту от взлома. Привариваются с внутренней стороны рамы к створке столбов. С внешней стороны их не видно.

Створки могут быть изготовлены из различного материала. При этом для тяжёлых железных полотен навесы должны быть выбраны соответственно конструкции и однозначно приварены.

Подготовка к работам

Самыми распространёнными и чаще всего устанавливаемыми считаются гаражные запорные механизмы. Одно из отличительных свойств этой конструкции — интенсивное использование. Ежедневно утром и вечером автовладельцы открывают и закрывают створки. Почти каждый хозяин гаража при установке сталкивался с вопросом, как правильно приварить петли на гаражные ворота, чтобы в дальнейшем не иметь неприятных моментов при эксплуатации.

Для того чтобы понять, как правильно приварить петли на ворота, необходимо разобраться с принципом работы навесов. Если при открытии или закрытии створок не возникает никаких посторонних скрипов, заеданий, значит шарниры действуют хорошо.

Правильная работа предусматривает равномерность распределения нагрузки на опоры. Это достигается только при расположении на створке обоих шарниров строго параллельно друг другу на необходимом расстоянии.

Монтаж петель на ворота осуществляется после предварительной подготовки всех необходимых инструментов:

• сварочный аппарат с необходимым количеством электродов;
• сварочные очки или маска;
• надёжный молоток или кувалда;
• исправный строительный уровень;
• строительный карандаш или мелок;
• сварочные рукавицы.

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

1. Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
2. После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
3. Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
4. Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.

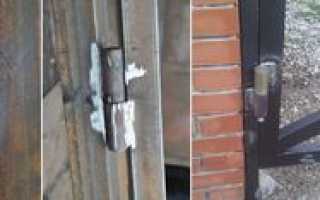

5. На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
6. Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Техника безопасности

Технология учит не только как правильно приварить петли на ворота, но и как обеспечить длительную и безопасную эксплуатацию. После того как сварочные швы полностью остынут до комнатной температуры, их необходимо зачистить и отшлифовать. Для предохранения от коррозии, они загрунтовываются и окрашиваются влагостойкой краской.

При правильном подходе результатом будет долговечная и безупречная служба ворот. П​роводя сварочные работы, с особой внимательностью стоит подойти к соблюдению техники безопасности.

Небрежность в обращении со сварочным аппаратом — это высокая вероятность не только возгорания и получения ожогов, но и электрического удара. Чтобы избежать неприятных последствий, перед включением необходимо осмотреть все соединения на отсутствие оголённых участков, убедиться в исправности электрической проводки и наличии предохранителей.

Вблизи от проведения сварки не должны находиться легковоспламеняющиеся жидкости и материалы. Обязательно наличие исправного огнетушителя и аптечки первой помощи. Безопасность зависит только от собственной внимательности и соблюдения правил работы.
