Как правильно пользоваться лазерным уровнем?

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

• Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
• По той же методике можно проверить вертикальность углов.
• Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
• Получить перекрестие для укладки плитки на стену.
• Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
• Проверить вертикальность откосов на окнах или дверях.
• Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как пользоваться лазерным уровнем — ключевые особенности

Лазерный уровень, как и всякий сложный инструмент, для применения требует некоего минимума знаний. Зная принципы применения устройства, можно извлечь из него максимальную пользу. Начнем с классификации.

Виды лазерных уровней

Лазерные уровни (нивелиры) можно разделить на три типа:

• точечные;
• призменные построители плоскостей;
• ротационные нивелиры.

Начнем с самых универсальных, сравнительно недорогих и популярных моделей с призменной разверткой луча.

Построители плоскостей

Большинство задач, которые решаются при помощи нивелира, сводятся к построению отметок, находящихся на одной горизонтали или на вертикали. Этому применению лазерные построители плоскостей соответствуют в наибольшей мере. Приборы этого типа выдают два или три луча, развернутых в секторы, располагающиеся во взаимно перпендикулярных плоскостях.

У большинства таких устройств углы развертки колеблются от 60 0 до 120 0 , но есть модели и с круговой разверткой, на 360 0 в каждой плоскости. Световые секторы рисуют на стенах, полу, потолке и других предметах вертикальные и горизонтальные линии, пересекающиеся под прямыми углами. Эти линии становятся базовой или рабочей разметкой, которая нужна для строительства, ремонта, установки мебели, монтажа техники или коммуникаций, для укладки плитки и т.д.

Начало работы

Не будем останавливаться на необходимости зарядить аккумулятор, вставить батареи, включить прибор или не забыть его дома.

Перед началом работы лазерный нивелир устанавливается на ровную устойчивую площадку, а лучше – на штатив или кронштейн, которые нередко входят в комплект прибора или предлагаются вместе с ним.

Большинство современных моделей способны самостоятельно ориентировать лазерную разметку по вертикали и горизонтали. Но только если наклон корпуса не слишком велик. Обычно диапазон самовыравнивания ограничен 4 0 в каждую сторону. Если наклон больше, лазер мигает и раздается звуковой сигнал. Это значит, что световые плоскости расположены неверно и прибор нужно выровнять по горизонту.

Выравнивать можно по пузырьковому ватерпасу, если он есть, или просто до прекращения сигнала. Некоторые модели снабжаются подставками-треногами, ножки которых имеют винтовые регуляторы. Если их нет, приходится использовать ручную настройку штатива или подручные средства. В любом случае начальная установка лазерного уровня в рабочее положение не должна вызвать существенных трудностей.

Использование световых линий

Лазерный крест, нарисованный нивелиром на стене или на потолке, можно использовать двумя способами – как опорные линии для построения рабочей разметки или непосредственно как рабочую разметку.

Первый способ лучше, если нет возможности использовать прибор постоянно или оперативно перемещать его в нужное положение. Он используется и в тех случаях, когда нужно сделать общую «глобальную» разметку с жесткой привязкой разных ее элементов друг к другу или к базовым объектам. В этом случае лазерные линии дублируются четко различимыми метками, которые используются как база для дальнейшей работы.

Второй способ удобен при укладке плитки или другой облицовки, для ориентирования и выравнивания мало связанных друг с другом деталей интерьера или элементов дизайна. Такой способ хорош, если нивелир можно легко установить в любое удобное положение и так же быстро переставить его при смене места работы. При «плавающей» разметке лазерный уровень постоянно в работе, поэтому нужно позаботиться о том, чтобы его батарея имела достаточный заряд.

Использование плоскостей

В строительстве и в строительном ремонте часто встречаются работы, связанные с формированием ровных поверхностей. Например:

• оштукатуривание стен;
• монтаж каркаса для перегородки или фальшстены;
• наклеивание гипсокартона на стены;
• укладка и выравнивание стяжки.

Для этих задач подходит плоская развертка лазера. В большинстве случаев нужную плоскость невозможно выстроить непосредственно по лучу. Но можно установить точечные маяки, на вершинах которых отобразится световая линия. Другой способ – использовать мерную рейку.

Пример использования мерной рейки при укладке стяжки.

• Установить нивелир в такое положение, в котором он будет оставаться до конца работы.
• Сделать мерную рейку подходящей длины, удобной для работы.
• Поставить мерную рейку вертикально, нижним концом в положение проектной высоты стяжки.
• Включить нивелир и сделать на рейке четкую отметку в месте попадания луча.
• Проверять рейкой высоту стяжки: если метка выше световой линии – понизить стяжку в этом месте, если ниже – добавить смесь.

Наклонная разметка

Есть много работ, для которых нужна ортогональная разметка, но не вертикально-горизонтальная, а наклоненная под произвольным углом. Это случаи монтажа или отделки лестничных пролетов, диагональной укладки плитки, разметки или отделки вдоль мансардной крыши.

Для получения наклонного креста нужно всего лишь наклонить уровень на нужный угол. Перед этим нужно заблокировать (арретировать) систему автовыравнивания, чтобы жестко зафиксировать лазерные плоскости и отключить сигнализацию наклона. Линии обычно выравниваются по определенным объектам (лестнице) или по уже существующей разметке и дополняют ее.

Ротационный нивелир

Устройства этого типа предназначены, прежде всего, для построения горизонтальной плоскости. Она образуется вращением горизонтального луча вокруг вертикальной оси со скоростью около 10 об/с. Кроме плоскости, такие устройства еще указывают точки «зенит» на потолке и «надир» на полу, образуя отвес, проходящий через центр прибора.

Использование ротационного уровня в целом мало отличаются от применения секторных построителей, но есть и некоторые отличия. Это больший рабочий радиус и работа только с одной плоскостью. Некоторые профессиональные модели способны наклонять плоскость нивелирования на заданный угол. Вращение луча, в отличие от развертки, не рассеивает его, поэтому световая отметка остается заметной на расстоянии до 200–600 м. Такая дальность позволяет делать разметку горизонта в масштабах строительной площадки.

Лучевые (точечные) уровни

Существует семейство лазерных уровней, не имеющих развертки луча в плоскость. С их помощью можно делать разметку в виде отдельных точек. Использование штатива с поворотной платформой расширяет возможности этих приборов. Преимущества точечных уровней – это простота, а значит, и низкая стоимость, и большая дальность действия.

Недорогие модели не имеют системы автонивелирования и точность их работы ограничена точностью обычного пузырькового ватерпаса. Фактически, это обычный уровень, но имеющий длинное «плечо» в виде луча.

Проверка точности лазерного уровня

Паспортная погрешность лазерных нивелиров обычно укладывается в 0,2–0,5 мм на 1 м в зависимости от класса модели. Но реальное отклонение может оказаться больше. Перед работой полезно проверить точность прибора. Здесь далее приведены алгоритмы для построителя плоскостей, но принципы проверки одинаковы для уровней всех типов.

Проверка горизонта по дальности

Проверку горизонтали вдоль оси лазерного сектора удобно проводить в помещении размером хотя бы 4–6 м. Чем больше расстояние между противоположными стенами, тем выше точность измерений. Процедура включает несколько этапов.

• Установить уровень вблизи одной стены (№ 1), «лицом» к ней, и сделать отметку по световой линии.
• Развернуть прибор к противоположной стене и сделать отметку на ней.
• Переставить нивелир к противоположной стене (№2) и выставить его по высоте так, чтобы луч указывал точно на отметку на ней.
• Повернуть прибор к стене №1 и сравнить положение засветки с ранее сделанной отметкой.

Например, расстояние между стенами равно 5 м, а отклонение луча от метки составило 3 мм. В таком случае погрешность равна 3 мм на 10 м (удвоенное расстояние между стенами). Для большинства моделей это вполне допустимо. При большем отклонении требуется настройка прибора.

На втором этапе можно не выставлять нивелир по метке №2, а просто поставить новую (№3). В этом случае при замере отклонения нужно учесть расстояние по вертикали между метками №2 и №3.

Проверка горизонтали по фронту

Оценим разницу в высоте правого и левого краев горизонтальной развертки лазера. Для этого выполним простые действия:

• установить уровень в рабочее положение на отмеренном расстоянии от стены или другого объекта, который используется для теста;
• навести на тестовый объект правый край лазерного сектора, и сделать отметку;
• повернуть прибор вправо, так, чтобы левый край сектора оказался возле метки.

Расстояние между положением луча и сделанной ранее меткой и будет абсолютной погрешностью уровня. Для расчета относительной погрешности воспользуйтесь формулой: Δ = d / (2∙l∙sin (ϕ/2)), где:

• d – абсолютная погрешность, полученная при измерениях;
• l – расстояние от дальномера (вершины сектора) до объекта;
• ϕ – угол развертки луча.

Проверка вертикали

Для проверки вертикального сектора развертки потребуется более длинное помещение, чем для проверки горизонта. Требуемая длина зависит от ширины развертки. Проверка выполняется в несколько шагов.

• Установить нивелир у одной из стен так, чтобы вертикальный сектор давал максимально длинные линии на полу и потолке помещения.
• Сделать две отметки по линии на потолке на расстоянии хотя бы пары метров друг от друга, затем сделать такие же метки на полу, под ними.
• Переставить уровень к противоположной стене и выставить его так, чтобы линия на потолке прошла через обе метки.
• Замерить отклонение линии на полу от меток.

Относительная погрешность равна отклонению, деленному на высоту потолка.

Повышение точности

Данные, полученные описанными выше способами, можно использовать для повышения точности разметки. Для этого нужно знать относительную погрешность и вводить при работе соответствующие поправки.

Этот прием можно применять только в том случае, если несколько одинаковых проверок дали близкие результаты, без сильного разброса. Чтобы учесть разброс показаний, для расчета поправок следует использовать усредненные данные (среднюю погрешность).

Как пользоваться лазерным уровнем: подробная инструкция и конкретные примеры

Лазерный уровень поможет с точностью провести ровную линию на любой поверхности, учитывая все ее дефекты и неровности. Работы по выравниванию стен, переклеиванию обоев, укладыванию плитки, установке дверей и окон – с помощью уровня все это сделать намного проще и быстрее. Однако далеко не все умеют правильно обращаться с этим инструментом. Как пользоваться лазерным уровнем?

Техника безопасности

Лазер, какой бы мощности он ни был, способен повредить сетчатку глаз, если не соблюдать меры предосторожности.

При работе с нивелиром следует строго придерживаться двух правил:

1. Следить, чтобы лазерный луч не попадал в глаза присутствующих.
2. Использовать при работе специальные очки. Их следует выбирать, ориентируясь на конкретный прибор, учитывая длину волн излучения.

Правила выбора

Перед тем как выбрать лазерный нивелир, стоит узнать, какими бывают приборы.

• линейные (такие устройства проецируют устойчивые горизонтальные и вертикальные линии);
• ротационные (они выстраивают круговую линию по всему периметру помещения);
• точечные (приборы этого типа отмечают на поверхностях отдельные точки).

При выборе рекомендуется обратить внимание на следующие параметры:

1. Степень погрешности прибора. Самые точные устройства – ротационные, однако и стоят они дороже.
2. Типы плоскостей, которые способен выстроить прибор. Для проведения большинства ремонтных работ дома достаточно устройства, которое создает 2 перпендикулярных плоскости.
3. Возможность отключения ненужных в определенный момент линий. Это позволяет сэкономить заряд батареи, исключить возможность ошибки и случайного попадания лазера на сетчатку при разметке.
4. Тип выравнивания. Самовыравнивающийся помогает работать быстрее.
5. Дальность действия. Призменными нивелирами управлять просто, однако небольшая дальность измерения – примерно 20 м – делает их пригодными только для использования дома. Ротационные же стоят на порядок дороже, зато дальность их действия составляет более 100 м.
6. Функция оповещения о сбое. Если прибор был передвинут, и точность выравнивания была нарушена, прибор издаст сигнал. Это поможет избежать ошибок при разметке.
7. Тип питания. Стандартные батарейки или специальный аккумулятор – что удобнее, зависит от предпочтений покупателя.
8. Комплектацию. Для комфортной работы потребуются фиксирующие приспособления (штанга или штатив), приемник для увеличения мощности луча и другие. Лучше, если все это уже есть в комплекте.

Узнав, как выбрать лазерный уровень, какие функции важны, а какие нет, можно приобрести полезный и не слишком дорогой прибор.

Установка прибора

Перед тем как пользоваться лазерным уровнем, нужно его правильно выставить и жестко зафиксировать положение. Даже самый незначительный сдвиг может привести к ошибкам и неверным показаниям. Все нюансы обращения с лазерным нивелиром можно изучив, посмотрев видео.

Лучи прибора не должны натыкаться на препятствия, в этом случае отметки на нужной плоскости просто не будет видно. Помещение следует очистить от посторонних предметов.

Размещать нивелир следует, учитывая максимальное расстояние, указанное в инструкции для прибора. Чем дальше установлен лазер, тем больше погрешность. Желательно ставить устройство как можно ближе к размечаемой плоскости. Если же планируются работы, где подобное невозможно, стоит купить приемник (иногда он идет в комплекте), который увеличивает мощность лазерного луча.

Используя дополнительные инструменты, можно закрепить прибор на различных поверхностях:

1. Специальные штанги, предназначенные для установки прибора внутри помещения. Состоят из секций (3, 5 и больше). Их устанавливают в распор между потолком и полом, либо ставят на пол, придавая конструкции устойчивость с помощью дополнительных опорных ножек.
2. Любой предмет (стул, стремянку).
3. Штатив. С его помощью нивелир будет надежно закреплен. Можно менять высоту установки, она может доходить до 3 м над уровнем пола.
4. Специальные приспособления (магниты, липучки, присоски), которые помогут закрепить прибор на стене.

Регулировка положения

Следующий шаг – выровнять его относительно горизонта. Это нужно, чтобы получить точные линии. Процедура выравнивания требует сноровки, стоит посмотреть видео, где процедура заснята пошагово.

Поскольку существует 2 типа этого прибора (самовыравнивающийся и ручной), то и способы установки отличаются.

В устройствах, требующих ручного выравнивания, есть 2–3 обычных пузырьковых уровня, ориентируясь на положение которых и следует выставлять прибор. Для этого изменяют положение специальных винтов, находящихся, как правило, на корпусе устройства. Ручная регулировка используется в самых простых лазерных уровнях.

Если в приборе предусмотрена возможность автоматической настройки, то небольшие отклонения (около 4 °) он компенсирует сам. Сначала же его регулируют вручную с помощью винтов. После отключают фиксатор механизма самовыравнивания и включают прибор. Затем он самостоятельно придет в нужное положение. Время, которое потребуется для этого, зависит от конкретной модели самовыравнивающегося уровня.

После перемещения прибора на следующий участок его потребуется настроить заново.[/wpmfc_cab_si]

Управление лазерным нивелиром

Большинство современных моделей оснащено кнопками подачи питания, рычагами переключения режимов работы и фиксатором устройства автоматического регулирования.

Особенности

Когда прибор выставлен правильно, он подает сигнал (или, напротив, перестает пищать, – это зависит от конкретной модели), что готов к использованию. В этот момент на рабочей поверхности появляется отметка (линия или точка).

Создание горизонтальной линии

Одна из самых часто используемых функций прибора, которая помогает быстро построить горизонтальную линию на стене.

Нивелир устанавливают на требуемой высоте, закрепляют, выстраивают, устройство проецирует на стену линию.

Если требуется получить разметку уровня потолка, а закрепить устройство на нужной высоте не получается, то используют простой прием. Лазерный уровень выставляют на максимально возможной высоте, получают линию и делают разметку на нужном уровне с помощью рулетки, отступая от прочерченной прибором линии недостающее расстояние.

Чтобы работать было проще, рекомендуется приобрести самовыравнивающийся прибор с возможностью построения круговой отметки по всему периметру помещения либо устройство с максимально возможным углом рассеивания луча.

Создание вертикальной плоскости

Процесс почти не отличается от создания горизонтальной линии. Когда нивелир настроен и включен, выбирают режим построения вертикальной линии.

Пересечение горизонтальной и вертикальной линий

Эта функция чаще всего используется при укладке плитки – проекции, пересекающиеся под прямым углом, помогают проверять ровность межплиточного шва, служат точной координатной осью.

Построение наклонных линий

Подобная функция прибора может потребоваться при устройстве лестничных маршей в частном доме или выполнении других работ.

В нивелире отключают механизм самостоятельного выравнивания, уровень вручную выставляют под требуемым углом. Включив его, получают нужную линию разметки.

Конкретные примеры использования

Какие этапы строительства облегчает использование лазерного уровня?

Выравнивание пола

С использованием нивелира эта процедура проходит намного легче, чем с применением обычного.

Устройство помещают в центр комнаты, включают функцию построения горизонтальной плоскости. На стену дома проецируется четкая прямая линия, по которой можно просто и быстро провести разметку.

Поскольку лазерный луч попадает на любой предмет, встающий на его пути, с помощью прибора удобно искать самый высокий и низкий участки пола. Таким образом можно определить оптимальный уровень стяжки.

Укладка плитки

Прибор включают в режим проецирования вертикальной и горизонтальной линий. На стене они пересекутся. Центр пересечения следует совместить с центральными швами плитки, а плитки выравнивают по расходящимся от центра линиям. Подробный процесс укладки плитки с помощью нивелира можно увидеть на видео.

Нивелир можно использовать не только при строительстве, но и для точного расположения полок, навесных шкафов, размещения встраиваемой бытовой техники.

Эти рекомендации помогут понять, как пользоваться лазерным уровнем.

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

Учимся пользоваться нивелиром для выравнивания поверхностей

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе

1. Выбираем нивелир

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

• Высокоточные — допускают погрешность не более миллиметра
• Точные — их средняя ошибка составляет уже два миллиметра
• Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

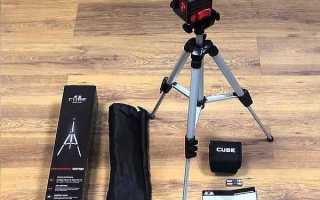

Лазерный уровень ADA instruments CUBE MINI Basic

2. Установка

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации

• Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
• Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
• Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
• Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Лазерный уровень BOSCH GLL 2 Professional + MM 2

Как правильно пользоваться лазерным уровнем в различных целях

Нивелир можно назвать весьма полезной в хозяйстве вещью. Вы можете применять его для любых целей, связанных с оформлением вашего жилья, начиная со строительства дома, заканчивая декоративным оформлением.

Выравнивание стен

Самой большой задачей при ремонте в доме является выравнивание стен. Здесь он может справиться безукоризненно с любыми проблемами. Для этого необходимо направить луч вдоль стены.

Затем возьмите линейку и поставьте ее перпендикулярно излучаемой линии. По измерительной шкале внимательно посмотрите, в какой из этих точек наблюдается отклонение от нормы. После этого вы вычислите необходимый слой материала, требуемый для выравнивания стены.

Как пользоваться лазерным уровнем для выравнивания пола

Для выравнивания пола пользоваться лазерным уровнем, как и для стен, предельно просто.

С самого начала важно выровнять инструмент, после чего включите горизонтальную линию и отметьте ее крайние точки. Затем поверните аппарат и проделайте то же самое по всей плоскости пола, соединяя точки между собой. После этого у вас будет готова идеально ровная прямая, которая покажет высоту необходимой докладки или заливки материала.

Оклейка обоев

Приспособление также окажется полезным при оклейке комнат обоями. Вертикальный луч поможет идеально выровнять стыки, а горизонтальный будет необходим в наклеивании бордюров или других декоративных элементов.
Также с ним можно проверить качество работ, которые вам сделала строительная бригада. В случае выявленных отклонений вы можете потребовать переклеить обои или снизить стоимость оказанных услуг.

Установка мебели

Пузырьковый выравниватель и всевозможные линейки давно стали неактуальны в этом вопросе. Модульная мебель — весьма сложная конструкция, которая требует много расчетов.

Поэтому, чтобы ваши полки и шкафы были установлены ровно, постройте горизонтальную лазерную линию. Теперь ориентируясь на нее вы сможете закрепить на стены все необходимое.

Перепланировка

Перепланировку комнат также легко можно осуществить с помощью нивелира. Он помогает ровно установить металлические профили для крепления гипсокартона. Для этого необходимо установить устройство так, чтобы он проецировал на пол, стены и потолок вертикальные и горизонтальные линии, где будет располагаться будущая перегородка.

Строительство фундамента

В этом случае при помощи установки можно построить вертикаль, по которой далее будет возводиться монолитный каркас. После окончательных измерений, кроме вертикального луча настройте и горизонтальный. Он покажет на стенах высоту, до которой необходимо залить бетонную смесь.

Укладка плитки

Уровень помогает расположить кафель под строго прямым углом.

Для этого включите режим крестового построения плоскостей. Излучение преобразуется в сетку, где центр скрещиваемых линий совпадает с центром швов между плитками. Далее по направляющим полоскам выравнивайте каждую сторону кафеля.

Наклонные плоскости

У всех современных устройств есть возможность отключения автоматического выравнивания. Кроме того, в некоторых моделях можно изменить наклон луча или заблокировать компенсатор. После того, как вы установите прибор под необходимым углом, вы получите наклонные лазерные линии.

Лазерный уровень ELITECH ЛН 360/1

Выбор устройства

Прежде чем покупать уровень, подумайте, насколько часто вы будете его использовать. При домашней эксплуатации, к примеру, для того, чтобы повесить картину, не нужны самовыравнивающиеся профессиональные модели с множеством функций. Советуем при покупке аппарата ориентироваться на несколько пунктов:

• Погрешности измерения.
• Расстояние, на которое может дотянуться луч.
• Время работы.
• Имеется ли возможность самовыравнивания.
• При каких температурах устройство нормально функционирует.
• Комплектация.
• Качество материала, из которого изготовлен нивелир.

Соблюдение правил безопасности

Не используйте устройство при температуре ниже 20 и выше 50 градусов. Это чревато тем, что прибор может начать работать некорректно.
Из-за сложной оптической конструкции, которую легко повредить, лазерный уровень нужно хранить в чехле. В нем он будет защищен от воздействия влаги, пыли и лишних сотрясений. Сумка, в которой хранится устройство, должна быть чистой и сухой.

Также после проведения работ с инструмента надо убрать все загрязнения. При этом обратите особое внимание на линзы, их лучше обработать мягкой тканью, чтобы не поцарапать поверхность.

Как правильно пользоваться лазерным нивелиром?

1. Основные правила
2. Приведение в рабочее положение
3. Настройка лазерного нивелира
4. Техника работы
5. Вспомогательные опции

Времена, когда высокую точность при ремонтных работах могли обеспечить лишь профессиональные строители-ремонтники, уже давно ушли в прошлое. В настоящее время это можно сделать самостоятельно при помощи уникального инструмента – нивелира, который способен заменить линейку, карандаш и уровень. Однако существуют некоторые нюансы, которые необходимо учитывать для того, чтобы правильно и продуктивно пользоваться инструментом.

Основные правила

В этой статье под инструментом нивелиром имеется в виду лазерный уровень. Правильно пользоваться нивелиром довольно просто – нужно лишь следовать нескольким простым рекомендациям.

В первую очередь, необходимо обеспечить устройство электроэнергией. Обычно это можно сделать при помощи батареек, реже – посредством аккумулятора. Как правило, батареек хватает на 8-10 часов непрерывного использования.

Другой важный момент – это заблаговременное приобретение защитных очков, ведь лазерные лучи негативно влияют на глаза человека. В некоторых вариантах моделей они могут прилагаться в комплекте с самим прибором.

Также необходимо время от времени избавляться от пыли на устройстве. Во избежание повреждений рекомендуется переносить инструмент только в специальных сумках, которые обычно идут в комплекте с ним.

Некоторые модели (в основном дорогие и новейшего поколения) бывают оборудованы функцией самовыравнивания, которая еще называется юстировкой.

Важным моментом при использовании прибора является закрепление его на штативе, который крепится к прибору при помощи особого резьбового соединения. Если вышло так, что резьбовые соединения не совпадают, то необходимо приобрести так называемый переходник.

Приведение в рабочее положение

Процесс приведения инструмента в рабочее состояние является одним из важных при использовании нивелира – именно от него зависит точность выполняемых измерений. Ниже дано несколько важных рекомендаций, которые помогут в настройке нивелира.

1. Между поверхностью, на которую проецируется лазерный луч, и самим нивелиром не должно быть каких-либо препятствий, иначе лучи будут отражаться от различных поверхностей, что приведет к неверным результатам в процессе работы.
2. Необходимо также подобрать оптимальное значение расстояния, которое можно увидеть в прилагаемой к инструменту инструкции. Очевиден тот факт, что близость прибора к поверхности напрямую зависит от погрешности: чем ближе прибор, тем меньше будет погрешность. Однако в каждом случае расстояние подбирается индивидуально. Также стоит отметить такой момент: чем дороже модель прибора, тем, как правило, у нее ниже уровень погрешности.
3. При установке нивелира лучше всего пользоваться штативом. Если его нет, то нивелир должен располагаться только на ровной поверхности. Прибор также можно установить на стену или потолок.
4. Необходимо учитывать, что прибор должен быть хорошо зафиксирован. Во время проведения работ его нельзя куда-либо перемещать.
5. Прибор перед началом эксплуатации необходимо выровнять по линии горизонта. Для этого можно использовать такую функцию, как «автоматическое выравнивание». В этом случае прибор просигналит о наличии перекосов. Стоит помнить о том, что инструмент распознает лишь неточности в установке меньше 15 градусов. При большей степени искажения необходимо исправлять положение нивелира самостоятельно.

Некоторые модели также бывают оборудованы пузырьковым уровнем. Если человек устанавливает прибор на грунтовую землю, то обязательно следует не только зафиксировать его, но и вкопать ножки в грунт.

Кстати, именно при работах на воздухе необходимо тщательно следить за выравниванием прибора, так как позже это может сильно повлиять на процесс отбивания плоскости или выравнивания различных стен.

Работать с нивелиром не рекомендуется в присутствии детей или домашних животных.

Разумеется, самым важным из всех вышеперечисленных пунктов является прочная и ровная установка прибора при помощи штатива.

Настройка лазерного нивелира

Если прибор уже установлен согласно инструкции, то не стоит сразу же начинать работу – необходимо немного подождать. Перед началом работы следует проверить нивелир на точность. Для первого этапа проверки (точности лазерного наклона плоскости) нужно поместить прибор на расстоянии 5 м от стены.

Теперь нужно отметить карандашом на поверхности место прикосновения луча на стене. Поворачивая нивелир каждый раз на 90 градусов, необходимо отмечать также верхнюю и нижнюю точки.

Если расстояние между ними меньше 6 мм, то прибор настроен правильно.

Второй этап – это проверка точности вертикального угла. Необходимо на ту же поверхность закрепить отвес со шнуром длиной 2,5 м. После этого нужно на него направить луч нивелира. Если отклонение лазерного луча составит меньше 3 мм, то можно считать, что прибор настроен правильно.

Каждый такой прибор, как правило, имеет свой собственный перечень функций. Основным из последних является установка двух потоков: горизонтального и вертикального. Иногда их можно включать одновременно.

Среди других функций стоит отметить такие, как угол 90 градусов, уклон по оси X, уклон по оси Y, режим «отрезок» и другие режимы.

Техника работы

Обычно овладеть техникой работы таким прибором не составит труда даже новичку. Несмотря на то, что подробную технику работы можно прочитать лишь в прилагаемой к инструменту инструкции, стоит пройтись по основным моментам.

Технику работы можно разделить на два основных этапа.

1. Необходимо определиться с тем, с какой плоскостью (функцией) предстоит работать. Включив прибор и настроив интерфейс на подходящую опцию, нужно перейти к следующему шагу.
2. Нужно выровнять или проверить уже настроенный прибор. Затем можно приступать к работе.

Вспомогательные опции

Дополнительными опциями не всегда бывают оборудованы стандартные модели. Но ими оснащены профессиональные инструменты. Вспомогательные опции представляют собой ряд дополнительных приспособлений, речь о которых пойдет ниже.

1. Лазер, который способен вращаться на 360 градусов.
2. Оптический визир. Такая функция нивелира позволяет прослеживать дальность лазера почти на 100 м.
3. Рейка. Помогает начертить несколько параллельных линий на одинаковом расстоянии.
4. Приемник лазерного луча. Увеличивает дальность луча. Иногда он заменяется отражающей пластиной, которая обладает таким же эффектом.

Кстати, нивелиром в ходе работ пользуются не только бригады строителей и ремонтников, но и специалисты, прокладывающие различные коммуникации.

В заключении хочется отметить тот факт, что большинство моделей такого прибора могут стоить недешево. Однако, как утверждают отзывы потребителей, цена окупается качественным и быстрым ремонтом, а также сэкономленным временем.

Как пользоваться лазерным нивелиром, смотрите далее.
