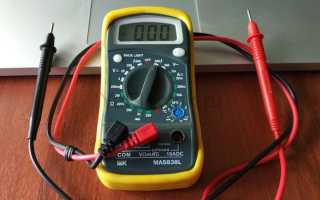

Как правильно подсоединить провода на мультиметре?

Как пользоваться мультиметром

Любой домашний мастер, который владеет хотя бы базовыми знаниями в области электротехники, должен знать, как пользоваться мультиметром (тестером). Не смотря на то, что современный прибор имеет массу функций, возможностей и пределов измерений, это достаточно просто. Главное, научиться правильно подключить измерительные щупы, понимать значение всех нанесённых на переднюю панель символов и уметь в зависимости от ситуации работать с различными диапазонами и режимами. Чтобы разобраться в деталях этого вопроса, предлагаем воспользоваться следующей инструкцией по применению тестеров на практике. В качестве примера мы рассмотрим в этой статье цифровой прибор, с которым в сравнении со стрелочным мультиметром работать будет намного проще. Если вы еще не приобрели прибор, обязательно ознакомьтесь с нашим руководством по выбору мультиметра для домашнего мастера.

Что важно знать об устройстве тестера

Перед тем как начать проведение любых электрических измерений, стоит разобраться с тем, что представляет собой сам прибор и каковы его функции. Вся информация нанесена на лицевую панель. О том, как пользоваться мультиметром выбранной модели, можно узнать исходя из следующих общепринятых обозначений:

• ON/OFF – кнопка включения/выключения прибора (на отдельных тестерах она может отсутствовать, включение прибора в этом случае будет выполняться поворотом переключателя диапазонов);
• DCA (или A—) – постоянный ток;
• ADCA – переменный ток;
• ACV (V

)/DCV (V—) – переменное/постоянное напряжение;

Чтобы снять показания, нужно использовать поворотный переключатель, который позволяет устанавливать различные режимы работы мультиметра, выбирать диапазон измерений.

Одним из важных моментов в освоении вопроса о том, как пользоваться цифровым мультиметром, является правильное подключение измерительных щупов в соответствующие разъёмы. От этого будет зависеть корректность выполненных измерений. Для того чтобы не ошибиться, есть простые правила:

1. разъём СОМ – общий, он используется для подключения отрицательного измерительного провода чёрного цвета;
2. для подключения красного положительного щупа может быть использовано одно из гнезд для измерения напряжения (V), сопротивления (Ω), тока (mА, А), при этом стоит учитывать, что, как правило, токовых гнёзд два (для работы со слаботочными цепями и с током до 10/20 А в зависимости от модели тестера).

Но также необходимо учитывать, что при проведении измерений напряжения или тока установленные наоборот измерительные щупы приведут к изменению полярности полученных данных, что отразится на дисплее появлением знака «-». Цифровые значения при этом будут корректны. Этим цифровые приборы отличаются от аналоговых. В последних стрелка чаще всего выходит за пределы шкалы, а в отдельных случаях такая работа может привести к повреждению прибора.

Инструкция, как пользоваться мультиметром для чайников

Основное назначение любого тестера – измерение электрических величин. Подключенный к цепи прибор при измерении тока подсоединяется в разрыв цепи (последовательно), а для того, чтобы использовать тестер в качестве вольтметра, он включается в схему параллельно.

Использование цифрового мультиметра для измерения напряжения

Методика измерения постоянного напряжения достаточно проста.

1. Выбираем при помощи поворотного переключателя род измеряемой величины и предел измерений.
2. Установка предела может быть выполнена после того, как пользователь определится с тем, каково приблизительное значение измеряемого напряжения. Подсказкой может служить маркировка на элементах питания или деталях электрических схем. Предел всегда должен быть больше измеряемого значения, чтобы не допустить перегрузки элементов прибора и его выхода из строя.
3. В соответствии с руководством по эксплуатации измерительные щупы необходимо подключить к клеммам/выводам (чёрный – к «минусу», красный – к «плюсу»).
4. Получаем значение постоянного напряжения на дисплее тестера.

Ещё один способ определить предел измерений заключается в том, чтобы изначально установить подключаемый прибор на максимально большой предел измерений. Затем, сняв показания, чтобы повысить точность полученных данных можно уменьшить предел до ближайшего большего значения, сравнивая его с измеренными показаниями. Принципиальных отличий в том, как снимать данные о постоянном и переменном напряжении, нет. Отличие состоит только в том, чтобы переключить тестер в нужный режим. Далее работает вышеописанный алгоритм.

Практический пример использования функции замера напряжения

Одной из самых частых операций, при которых нужно измерить напряжение, является проверка состояния аккумуляторов. Причём он может быть как обычным пальчиковым, так и автомобильным. В любом случае домашнему мастеру будет не лишним знать, как правильно пользоваться мультиметром в такой ситуации. Если речь идёт о пальчиковых аккумуляторах, измерения выполняются следующим образом: переключатель устанавливается на нужный предел напряжения постоянного тока. Полученное значение должно соответствовать номинальному. Отклонение в ±10 % от номинала считается нормой.

Как измерить силу тока

Перед тем, как пользоваться тестером (или мультиметром) для измерения силы тока, необходимо определиться, работает исследуемое устройство с переменным или постоянным током. Кроме того, нужно знать примерное значение, которое будет получено в результате. Это позволит правильно выбрать используемое для работы гнездо mA или 10/20 А. Даже если вы не представляете даже примерно, какой ток получите в итоге, решить задачу просто. Достаточно для начала выставить максимальный предел, а затем, ориентируясь на полученные данные, при необходимости повторно измерить величину, переставив измерительный щуп и переключатель на меньший диапазон.

Прозвонка цепей мультиметром

Прозвонка цепей – один из основных режимов, который часто используется при бытовом использовании мультиметров для определения обрывов или коротких замыканий в цепи. Достаточно только выставить на тестере нужный режим, отключить питание (включая такое маломощное, как батарейки), разрядить конденсаторы, установить измерительные щупы и подключить их в нужные точки электрической схемы.

Для удобства пользователя при отсутствии обрывов в большинстве моделей предусмотрен зуммер, сигнал которого позволяет легко сориентироваться в результатах. Кроме того, на дисплей в этом случае будет выведено значение сопротивления или «0». Отсутствие звука или отображение на экране «1» будет означать обрыв в исследуемой цепи. Более подробно о прозвонке проводов, выключателей и других приборов вы можете узнать в этой статье.

Измерение сопротивления

Огромным «плюсом» самой операции по измерению сопротивления будет то, что при его измерении используя мультиметр, испортить прибор или деталь в ремонтируемом оборудовании практически невозможно. Чтобы выполнить операцию правильно, нужно:

1. установить поворотный переключатель в сектор Ω,
2. отключить питание, вынуть батарейки, аккумулятор,
3. выбрать наиболее подходящий предел измерений,
4. подключиться к выводам измеряемого элемента цепи,
5. снять показания.

Вся процедура достаточно стандартна. Единственное важное отличие состоит в том, что после проведения измерений на дисплее вы можете увидеть «OVER», «1» или «OL». Это означает, что произошла перегрузка и измерения нужно повторить, переключив прибор на больший диапазон. Также на дисплей может быть выведен «0», что означает необходимость снизить пределы. Для успешного пользования функцией измерения сопротивления знания этих простых правил будет вполне достаточно.

Измерение ёмкости

У радиолюбителей и электриков, занимающихся ремонтом бытовой техники, часто возникает необходимость в измерении ёмкости конденсаторов. Не менее актуален этот вопрос и для владельцев станков, которым периодически требуется при подключении трёхфазного двигателя в однофазную сеть подбирать ёмкость конденсаторов для оптимизации работы мотора. Выполняются эти операции по аналогии с измерением сопротивления.

Важное отличие состоит не только в положении переключателя, который должен быть установлен в соответствующий режим и диапазон, но и обязательной предварительной разрядке конденсаторов. В противном случае как минимум будут получены некорректные показания (при работе с элементами малой ёмкости), как максимум, прибор выйдет из строя. Как правило, для работы в режиме измерения ёмкости производителями предусматриваются в мультиметре отдельные гнёзда.

Подробные видео инструкции

В первой части видео вы найдете общие сведения о том как пользоваться мультиметром и научитесь измерять постоянное и переменное напряжение.

Просмотрев вторую часть вы научитесь измерять сопротивление, прозванивать цепи, проверять диоды, использовать встроенный генератор, а также измерять величину электрического тока.

Безопасность при работе с мультиметром

Есть несколько потенциально опасных ситуаций, при которых обычная невнимательность пользователя может привести к поломке прибора и выходу из строя проверяемого оборудования.

1. Если необходимо измерить напряжение, при этом щупы установлены правильно, а переключатель стоит в любом другом положении кроме напряжения (на сопротивлении, токе).
2. Если нужно измерить ток, измерительный щуп установлен в гнездо для измерения слаботочных цепей, а переключатель будет установлен на измерение большой силы тока.
3. При прозвонке или измерении сопротивления в оборудовании необходимо вынимать все установленные в нём батареи питания, так как работа в таком режиме выведет прибор из строя.
4. При работе в режиме прозвонки при наличии в цепи заряженных емкостей (конденсаторов) необходимо обязательно их разряжать закорачиванием. При работе цепей с элементами большой ёмкости разрядку можно выполнить через лампу накаливания. Игнорирование этого правила может привести к тому, что мультиметр сгорит.

Все перечисленные ситуации ведут не только к материальным потерям, но и повышенной опасности для работающего с тестером человека. Если использовать мультиметр некорректно, работа с электричеством может привести к случайному касанию к токоведущим частям, находящимся под высоким напряжением, а это уже опасно для жизни. В остальном достаточно соблюдения простых правил и законов электротехники, чтобы легко освоить работу с мультиметром во всех его режимах и успешно проводить необходимые измерения, не обращаясь к специалистам.

Как проводить измерения электронным тестером (мультиметром)

Домашнему мастеру периодически необходимо провести измерения параметров цепей. Проверить какое напряжение на данный момент в сети, не перетерся ли кабель и т.д. Для этих целей есть небольшие приборы — мультиметры. При небольших размерах и стоимости они позволяют измерить различные электрические параметры. О том как пользоваться мультиметром и поговорим дальше.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Измерения

Пользование электронным тестером удобно тем, что не надо искать нужную шкалу, считать деления, определяя показания. Они высветятся на экране с точностью до двух знаков после запятой. Если измеряемая величина имеет полярность, то отобразится и знак «минус». Если минуса нет, значение измерения положительное.

Как измерить сопротивление мультиметром

Для измерения сопротивления переводим переключатель в зону обозначенную буквой Ω. Выбираем любой из диапазонов. Один щуп прикладываем к одному входу, второй — к другому. Те цифры, которые высветятся на дисплее и есть сопротивление измеряемого вами элемента.

Как пользоваться мультиметром для измерения сопротивления

Иногда на экране отображаются не цифры. Если «выскочил» 0, значит надо изменить диапазон измерений на меньший. Если высветились слова «ol» или «over», стоит «1», диапазон слишком мал и его надо увеличить. Вот и все хитрости измерения сопротивления мультиметром.

Как измерить силу тока

Чтобы выбрать режим измерения необходимо сначала определиться ток постоянный или переменный. С измерением параметров переменного тока могут быть проблемы — этот режим есть далеко не на всех моделях. Но порядок действий вне зависимости от типа тока одинаков — меняется только положение переключателя.

Постоянный ток

Итак, определившись с типом тока, выставляем переключатель. Далее надо решить, в какое гнездо подключать красный щуп. Если даже приблизительно не знаете какие значения стоит ожидать, чтобы случайно не спалить прибор, лучше сначала установить щуп в верхнее (крайнее левое в других моделях) гнездо, которое подписано «10 А». Если показания будут небольшими — менее 200 мА, переставите щуп в среднее положение.

Точно также дело обстоит и с выбором диапазона измерений: сначала выставляете самый максимальный диапазон, если он оказывается слишком большим, переключаете на следующий меньший. Так до тех пор, пока не увидите показания.

Как подключать мультиметр для измерения постоянного тока

Для измерения силы тока прибор должен включаться в разрыв цепи. Схема подключения дана на рисунке. В данном случае важно красный щуп устанавливать на «+» источника питания и черным касаться следующего элемента цепи. Не забывайте при измерении, что питание в есть, работайте аккуратно. Не касайтесь руками неизолированных концов щупа или элементов цепи.

Переменный ток

Испробовать режим измерения переменного тока можно на любой нагрузке, подключенной к бытовой электросети и определить таким образом потребляемый ток. Так как и в данном режиме прибор необходимо включать в разрыв цепи, с этим могут возникнуть сложности. Можно, как на фото ниже сделать специальный шнур для измерений. На одном конце шнура вилка, на другом — розетка, один из проводов разрезать, на концы прикрепить два разъема WAGO. Они хороши тем, что позволяют также зажать щупы. После того, как измерительная схема собрана, приступаем к измерениям.

Измерение переменного тока электронным мультиметром

Переводите переключатель в положение «переменный ток», выбирайте предел измерения. Учтите, что превышение пределов может вывести прибор из строя. В лучшем случае сгорит плавкий предохранитель, в худшем — повредится «начинка». Потому действуем по предложенной выше схеме: сначала ставим максимальный предел, потом постепенно уменьшаем. (не забываем про перестановку щупов в гнездах).

Схема измерения переменного тока

Теперь все готово. Сначала к розетке подключаем нагрузку. Можно настольную лампу. Вилку вставляем в сеть. На экране появляются цифры. Это и будет потребляемый лампой ток. Таким же образом можно измерить потребляемый ток для любого устройства.

Измерение напряжения

Напряжение также бывает переменным или постоянным, соответственно, выбираем требуемое положение. Подход к выбору диапазона тут такой же: если не знаете чего надо ожидать, ставите максимальный, постепенно переключая на меньшую шкалу. Не забывайте проверять правильно ли подключены щупы, в те ли гнезда.

В данном случае измерительный прибор подключается параллельно. Для примера можно измерить напряжение аккумулятора или обычной батарейки. Выставляем переключатель в положение режим измерения постоянного напряжения, так как ожидаемое значение знаем, выбираем подходящую шкалу. Далее щупами касаемся батарейки с двух сторон. Цифры на экране и будут тем напряжением, которое выдает этот элемент питания.

Как пользоваться мультиметром для измерения напряжения

Как пользоваться мультиметром для измерения переменного напряжения? Да точно также. Только правильно выбрать предел измерений.

Прозвонка проводов с помощью мультиметра

Эта операция позволяет проверить целостность проводов. На шкале находим знак прозвонки — схематическое изображение звука (смотрите на фото, но там режим двойной, а может быть только знак прозвонки). Такое изображение выбрано потому, что если провод целый, прибор издает звук.

Режим прозвонки на шкале измерений мультиметра

Ставим переключатель в нужное положение, щупы подключены как обычно — в нижнее и среднее гнездо. Прикасаемся одним щупом к одному краю проводника, другим — к другому. Если слышим звук, провод целый. В общем, как видите, пользоваться мультиметром несложно. Все легко запомнить.

Как пользоваться мультиметром для чайников: видео

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

1. OFF. Означает, что тестер выключен и не расходует энергию.
2. ACV. Включен режим работы с переменным током.
3. DCV. Включен режим работы с постоянным током.
4. DCA. Измерение постоянного тока.
5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост – вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще – считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения – 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре – DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку – она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся – фаза может быть везде, а ноль – отвалиться. Но работать мультиметром все равно вы должны уметь – это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему ( до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре , чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика .

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено – он или покажет неверные данные, или выйдет из строя.

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

1. У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
2. Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель – возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки – они не спасут блок в следующий раз.
3. Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
4. Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
5. При измерении напряжения не нужно ловить фазу и ноль – можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников . Этот обзор будет понятен даже новичкам .

Рекомендуем к просмотру:

• Различные схемы для обжима витой пары 4 и 8 жил
• Почему не сработал автоматический выключатель. Видео
• Как выбрать светодиодный светильник. Светильники Xiaomi
• Как правильно называется машина для тока с большим…
• Как правильно подключать люстру
• Как проверить резистор мультиметром

Как использовать мультиметр – инструкция для чайников

• Знакомимся с тестером
• Измеряем напряжение
• Измеряем силу тока
• Измеряем сопротивление
• Используем прозвонку
• Видео уроки по теме

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω – сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа – «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается “0”, переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

[Инструкция] Как пользоваться мультиметром: основные режимы

Уже более ста лет электричество является самым популярным видом энергии, используемой человечеством. Нас окружает множество приборов, назначение которых заключается в преобразовании электрической энергии в полезную работу.

Для контроля работоспособности различных устройств, работающих от электричества, необходимы специальные инструменты. Одним из таких инструментов является прибор, способный измерять электрические величины – мультиметр.

Что такое мультиметр

Это особенный прибор, предназначенный для измерения нескольких величин (причём, не всегда электрических). Большинство современных мультиметров изготовлены с применением элементов дискретной электроники, поэтому они относятся к цифровым (digital) приборам.

Одной из особенностей таких приборов является использование для индикации измеряемой величины цифрового табло в виде ЖКИ-дисплея; у аналоговых приборов применяется стрелочная индикация.

Мультиметром называется электрический измерительный прибор, сочетающий в себе функции нескольких приборов:

• вольтметра
• амперметра
• омметра
• и т.д.

Часто мультиметр снабжается дополнительными функциями. Все они (даже те, которые не относятся к измерениям электрических величин), так или иначе связаны с преобразованием электрической энергии.

Собственно, в этом нет ничего удивительного, мультиметр способен фиксировать только электрические величины и измерить т уже температуру напрямую он не в состоянии.

Рассматриваемая серия мультиметров DT-8ХХ кроме стандартных для этих приборов измерений токов, напряжений и сопротивлений также может осуществлять следующие операции:

• проводить «прозвонку» цепей (все модели)
• делать ту же самую операцию со звуковой индикацией (DT-832 и DT-383)
• измерять температуру окружающей среды или какого-нибудь объекта посредством термопары (DT-838)
• определять параметры биполярных транзисторов (обоих, p-n-p и n-p-n типов) – все модели
• выступать в качестве генератора прямоугольных импульсов (DT-832)

Также существуют компактные мультиметры, относящиеся к другим сериям, имеющие меньшие габариты и массу. Такой прибор можно легко разместить в небольшой сумке или даже в кармане одежды.

Разные варианты мультиметров

Функционал миниатюрного прибора полностью соответствует функционалу прибора стандартного размера. Такие приборы удобны в качестве мобильных измерительных устройств, их можно носить с собой для проведения измерений вне помещения.

К недостаткам такого прибора можно отнести разве что его меньшую механическую прочность, поскольку по всем остальным параметрам (в том числе и по точности измерений) он нисколько не уступает мультиметру стандартного размера. Также недостатком может являться меньшее время работы прибора, но только в том случае, если используются различные источники питания.

Традиционно для питания мультиметра используется элемент типоразмера 6F22 или «Крона». Однако, в миниатюрных мультиметрах могут применяться и элементы питания типа ААА, обладающие меньшей ёмкостью.

Подготовка к работе с прибором

Пределы измерений мультиметра

Для того, чтобы начать работу с прибором, к нему нужно подключить щупы. Стандартное количество щупов два – красный и чёрный. Традиционно чёрный используется для подключения к «минусу» или «земле» (если речь идёт о постоянном и переменном токе соответственно).

Гнёзда для подключения щупов

Чёрный щуп вставляется в нижнее гнездо, имеющее надпись COM

Работа с прибором

После того, как в прибор установлена батарейка, к нему подключены щупы и выбран режим его работы мультиметра, он может производить замеры. Рассмотрим, каким образом осуществляется работа с прибором на примере измерения различных электрических величин или для проверки электрической проводимости цепей:

Прозвонка

Самый простой и наиболее часто встречающийся способ использования мультиметра – это элементарная прозвонка цепи. С помощью этой процедуры определяется, есть ли в цепи контакт или нет его.

Для работы мультиметра в этом режиме его переключатель переводится в положение прозвонки (пиктограмма, на которй изображён диод, или минимальный редел по сопротивлению). Щупы вставляются в гнёзда стандартным способом (чёрный – в COM, красный – во второе гнездо).

Далее необходимо подключить заострённые концы щупов к началу и концу измеряемой цепи. Если контакт есть, прибор издаст звук, похожий на зуммер, а на экране отобразиться какая-то цифра – сопротивление контакта в омах.

В том случае, когда контакт отсутствует, на приборе будет показываться цифра «1», стоящая в самом старшем разряде цифрового индикатора (самая левая позиция). Если при прозвонке отсутствует звук, или показание индикатора не меняется, значит, ток не протекает, то есть, контакта в проверяемой цепи нет.

Измерение температуры

Модель с измерением температуры

Если к прибору идёт в комплекте щуп с термопарой, им можно мерить температуру.

Прибор покажет приблизительное значение температуры тела

Классический вольтметр (измерение напряжения)

Измерение напряжения батарейки

При этом на мультиметре может быть выбран один из нескольких пределов измерения:

• 200 mВ
• 2000 mВ
• 20 В
• 200 В
• 1000 В

Аналогичным образом можно измерить напряжение на 12-ти вольтовом блоке питания.

Измерение напряжения блока питания

В том случае, если во время измерений постоянного напряжения случайно будут перепутана полярность (то есть, чёрный провод будет подключён к «плюсу», а красный, соответственно, к «минусу»), ничего страшного не произойдёт.

При выбранной неверно полярности

Прибор при этом не сгорит, в нём не сработает защита, и он вообще никак не выйдет из строя. Просто на индикаторе отобразиться измеряемое напряжение со знаком «минус»; в старшем разряде цифрового индикатора появится пиктограмма «–». Это просто говорит о том, что полярность выбрана неверно. Если поменять щупы местами, знак «минус» исчезнет.

Для переменного напряжения положение переключателя

Измерение напряжения в сети 220В

Кроме того, не рекомендуется при измерении высокого напряжения браться обеими руками за щупы. Традиционно, один из щупов каким-то образом фиксируется на одном из электродов (в нашем случае – просто вставляется в розетку), а другим касаются второго электрода. Таким образом вероятность поражения электрическим током существенно уменьшается.

Определение фазы

Определение фазы переменного напряжения

Определение фазы переменного напряжения

Особенности работы с мультиметром

Нужно проверять его режим работы перед измерением

• При работе с мультиметром нужно быть очень внимательным, поскольку в некоторых случаях легко перепутать его режим работы.
• Например, положение указателя режима, используемое для измерения сопротивления, может быть воспринято, как измерение высокого переменного напряжения.
• Если при этом включить прибор в сеть, то произойдёт короткое замыкание и в лучшем случае внутри прибора просто перегорит предохранитель. В худшем же от воздействия 220В переменки может сгореть измерительная часть прибора и его придётся выбросить.

Во избежание подобных ситуаций рекомендуется указатель режимов работы (стрелочку) пометить чем-то ярким, например, наклеив на неё кусочек яркой бумаги или изоленты, который будет хорошо видно.

ВИДЕО: Мультиметр. Как пользоваться мультиметром

Мультиметр. Как пользоваться мультиметром

[Инструкция] Как пользоваться мультиметром: основные режимы

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.
