Как правильно подключить газовую плиту гибким шлангом?

Установка газовой плиты в квартире: советы и инструкция по монтажу

Газ пропан – опасное легковоспламеняющееся вещество, поэтому все работы, связанные с установкой оборудования, на нем работающего, должны проводиться квалифицированными специалистами, хотя установить газовую печку можно и самому, но с соблюдением всех норм безопасности, про которые мы поговорим с вами сегодня. Итак, тема сегодняшней статьи – установка газовой плиты в квартире.

Установка газовой плиты в квартире

Правила подключения

Сразу скажем, что произвести самостоятельную установку газовой плиты вы можете только в том случае, если устанавливаете ее взамен старого оборудования. Первый запуск газа в дом всегда должны выполнять работники Горгаза. Если вы беретесь за работу, то учтите всю ту ответственность, которую вы на себя берете – вы должны соблюсти все стандарты и нормы безопасности.

Правило №1. Максимальное расстояние между газовой трубой и плитой не должно превышать 4 м – имеется в виду длина гибкой подводки. В идеале это значение должно быть равно 2 м.

Правило №2. В помещение, где будет работать плита необходимо наличие качественной вентиляции.

Совет! Особенно в старых домах, дымоходные каналы часто бывают забитыми. Тяга в них сохраняется, но на очень низком уровне. Обнаружить это можно по косвенным признакам, например, сильно потеют окна, в комнате появилась черная плесень и прочее, или выполнить самостоятельную проверку. Возьмите тонкую полоску туалетной бумаги и поднесите его к вытяжной решетке. Если вентиляция хорошая, его притянет и не отпустит, если же плохая, то впору вызывать трубочиста.

Проверка резьбового соединения на герметичность
Правило №3. Если ваша газовая плита оснащена функцией автоматического поджига, то стоит побеспокоиться о наличии поблизости отдельной розетки. Розетка эта должна обязательно иметь заземление, так как корпус плиты делается металлическим. Если от этой розетки будет запитываться и электрическая духовка, то необходимо, чтобы она была подключена через УЗО на 16 ампер.

Правило №4. Соединяется газовая плита с трубой посредством гибкой подводки.

Правило №5. Все соединения должны быть полностью герметичными, чтобы исключить утечку газа в помещение.

Цены на газовые плиты

Компактная варочная панель газовая с функцией электрического поджига

Совет! Если хотите узнать про все нормы и правила, касаемые газовой плиты, обратитесь к тексту документа СНиП 42-01-2002. Там говорится про все газораспределительные системы. Так что материал этот очень полезен для изучения.

Вывод

Как видно, на сегодняшний день существует три основных вида гибких подводок для газового оборудования. На данный момент самыми распространенными являются обычные изделия с металлической оплеткой. Связано это с тем, что именно этот вид имеет оптимальное соотношение цена-качество.

Конечно, резиновые материалы более дешевые, но и менее долговечные. Что касается третьего вида, то их высокая цена обусловлена их высокими эксплуатационными показателями, а также тем, что большое количество продукции производится за рубежом.

Чем подключать газовую трубу

Гибких шлангов для подключения газовой трубы существует несколько разновидностей. Не все они одинаково хороши, поэтому давайте разбираться в теме подробнее.

Таблица 1. Типы шлангов

Советы перед покупкой газовых шлангов

Как выбрать шланг

При покупке любого шланга, который применяется для соединения плиты с газопроводом, необходимо следовать рекомендациям специалистов.

Как произвести подключение газовой плиты гибким шлангом?

Самой удобной кухонной техникой для приготовления пищи считается газовая плита. Но в то же время она является и самым опасным кухонным оборудованием, так как в процессе эксплуатации она потребляет газ.

Устанавливать газовую плиту следует на расстоянии от газопровода до 4 метров, не более.

Монтаж данного оборудования нужно проводить строго по правилам техники безопасности и с инструкцией по эксплуатации. Если вы хотя бы раз держали в руках гаечный ключ и знаете все нюансы работы с газовым оборудованием, то при подключении у вас не должно возникнуть никаких проблем.

Основные правила монтажа

После выбора и приобретения плиты можно переходить к ее установке. При выборе места установки необходимо придерживаться некоторых правил:

Структура гибкого газового шланга.

1. Монтаж данного оборудования должен осуществляться на расстоянии не более 4 м от жесткого газопровода.
2. Между гибким шлангом и газовым краном используют диэлектрическую вставку во избежание возникновения статического разряда.
3. Современные плиты оснащены электрическим розжигом и подсветкой духовки. Для их использования необходимо наличие питающего напряжения. Если на кухне возле места установки плиты нет в наличии розетки с надежным заземлением, нужно провести электропроводку самому трехжильным кабелем с сечением жилы не менее 1,5 мм.

Подключение кухонных грелок осуществляется с помощью гибких шлангов. Такой способ монтажа на сегодняшний день является самым оптимальным. В этом случае плита не будет жестко прикреплена к одному месту, потому что гибкий шланг позволит ей передвигаться в пределах нескольких метров. Эта намного облегчит процесс уборки в кухне. К тому же такое подключение газовой плиты более безопасно, чем жесткое. Если вы нечаянно сдвинете плиту, то шланг послужит своеобразным амортизатором, который не нарушит существующих креплений.

Резиновые шланги для подключения газа изготавливаются длиной до 5 м. Нужно приобретать рукава в белой металлической оплетке с желтыми метками, так как наличие красных и синих меток свидетельствует о том, что такие шланги используются для подвода воды.

Выбор шлангов достаточно широк. Основными видами являются следующие:

1. Резинотканевый рукав, который является мягче и гибче других видов, но уступает им в жесткости. Стоит отметить, что такой рукав является диэлектриком, что позволит при подключении обойтись без диэлектрической вставки.
2. Резиновый шланг в металлической оплетке имеет среднюю жесткость и большую защиту от механических повреждений.
3. Металлический сильфонный шланг, который является оптимальным вариантом при подсоединении газового оборудования, так как он рекомендован нормативными документами и является самым прочным и устойчивым к давлению газа. Единственным его недостатком выступает сравнительно высокая цена.

Приобретать газовый рукав нужно только сертифицированный. При этом особое внимание стоит обратить на его выход, который должен соответствовать выходу на плите. Если плита с прямым выходом, тогда следует выбирать рукав с угольником. Также не стоит забывать про резьбовое соединение. Стандартный размер резьбы составляет 1/2′, поэтому если резьбовое соединение равно 3/8′, то нужно покупать специальный переходник на 1/2′. Такой переходник может идти в комплекте.

Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

Схема расположения газового шланга и сетевого шнура.

• разводной ключ;
• отвертку;
• уровень;
• рукав;
• шаровой кран;
• кисточку;
• уплотнитель;
• мыльную эмульсию.

После покупки газовой плиты занесите ее на место монтажа. Снимите картонную упаковку и достаньте все комплектующие данного устройства. До окончания монтажа снимать защитную пленку не рекомендуется, чтобы ненароком не нанести поверхности агрегата царапин или других механических повреждений.

После этого прикрутите регулировочные ножки, которые должны идти в комплекте. Данную операцию легче выполнять вдвоем: один приподнимает плиту, а другой прикручивает ножки.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

Схема подключения с помощью гибкого шланга.

В узел соединения плиты и газового стояка между плитой и шлангом монтируется металлическая сеточка, которая должна входить в стандартную комплектацию. С помощью этого элемента осуществляется защита горелки от возможных загрязнений, что увеличивает ее срок службы. Соединение затягивается разводным ключом. После этого шланг подключается к отключающему крану и тоже производится его надежная фиксация.

Далее нужно проверить герметичность соединений с помощью мыльного раствора. После его нанесения кисточкой на соединительные участки открывается газовый кран. Если при этом образуются мыльные пузыри, следует подтянуть гайку тем же ключом. После выполнения подключения плита с помощью уровня выставляется по горизонтали строго в ровном положении.

Правила техники безопасности при работе

При осуществлении монтажных работ необходимо неуклонно выполнять все требования и рекомендации специалистов:

1. Гибкий шланг должен быть на виду. Запрещено его закрывать чем-либо. Он должен размещаться в легкодоступном для внешнего осмотра месте.
2. Запрещено делать газовый рукав больше, чем разрешено соответствующими нормативными документами.
3. Не нужно окрашивать рукав, потому что краска может привести к преждевременному растрескиванию шланга. Для придания более эстетического вида поверхность рукава можно обработать самоклеящейся бумагой.
4. Резиновый рукав напрямую должен быть соединен только с краном на отпуске и газовой плитой. Допускается применение переходника в случае нестандартного резьбового соединения.

Подключение своими руками газовой плиты гибким шлангом на этом закончено. Если все монтажные работы были проведены правильно, с учетом всех требований, то газовое оборудование будет безопасно работать не один год, а процесс приготовления пищи принесет вам массу приятных эмоций.

Подключаем газовую плиту самостоятельно: порядок производства работ по закону

Самостоятельная установка газовой плиты в квартире или частном доме либо её замена – процесс несложный. Проблема заключается лишь в том, чтобы сделать всё по закону, который в данном вопросе весьма неоднозначен. Сегодняшняя статья попробует пролить свет на некоторые нюансы, помочь потребителю сэкономить на оплате труда специалистов газовых служб без нарушения законодательства. Также стоит пошагово разобраться с алгоритмом производства работ по подключению газовой плиты своими руками на примере фотоиллюстраций.

Последствия самовольного подключения газовой плиты

Самостоятельное подключение газовой плиты в квартире или частном доме может привести к крупному штрафу. По состоянию на вторую половину 2019 года он может достигать 15000 рублей для физических лиц и до 200000 рублей для юридических. Однако это нарушение КоАП можно легко обойти, собрав минимум информации.

Важно понять, что наказание последует только в случае самовольного подключения и использования газового оборудования, а потому здесь можно поступить хитрее. Нужно лишь написать заявление в газовую службу о необходимости проверки вновь подключённого оборудования. Главное, чтобы на момент прихода специалистов с проверкой, кран подачи газа на плиту был перекрыт, а с виду ничто не указывало на её использование. В этом случае специалисты проверяют соединения на наличие утечек, изучают техническую документацию новой плиты с актами её заводских поверок, после чего составляют бумагу о приёмке оборудования. А вот малейшее подозрение на использование оборудования приведёт к наложению штрафа.

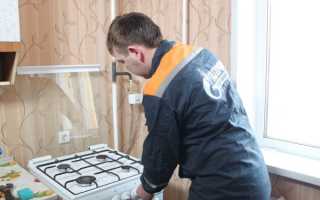

Проверка плиты перед вводом её в эксплуатацию обязательна
ФОТО: lahta-olgino.ru

Основные правила обеспечения безопасности при подключении

Планируя самостоятельное подключение газовой плиты, необходимо понимать, что малейшая утечка «голубого топлива» может привести не только к повреждению жилища, но и к более серьёзным бедам. Поэтому при производстве подобных работ нужно быть крайне внимательным. Мелочей здесь быть не может.

Главное, на что необходимо обратить внимание, это газовый кран, перекрывающий подачу топллива на оборудование. При малейшем подозрении на его неисправность придётся обратиться к специалистам. Самостоятельная замена этого узла, равно как и изменение конфигурации трубы или новая врезка в магистраль, не допускается, поэтому наказание следует по всей строгости российского законодательства.

Любые сварочные работы без согласования с газовой службой незаконны
ФОТО: izhevsk.ru

Все соединения должны быть плотными для исключения утечек газа. Герметичности соединений можно добиться при помощи ленты ФУМ, подмотав её на резьбу.

Инструменты и материалы, необходимые для подключения плиты

Для установки газовой плиты не потребуется много инструмента. Достаточно иметь под рукой пару газовых или разводных ключей. Что касается материала, то здесь список будет следующим:

• соединительный шланг необходимой длины заводского производства;
• уплотнительные прокладки в количестве 2 штук;
• лента ФУМ.

Для проверки соединений после монтажа потребуется мыльный раствор и обычная мягкая кисть либо помазок, используемый для бритья.

Армированные газовые шланги можно назвать вечными
ФОТО: fire-maple.ru

По поводу соединительного шланга можно сказать следующее. Раньше допускалось использование обычных резиновых трубопроводов со штуцерами и хомутами. На сегодняшний день разрешено использование только армированных изделий, произведённых на заводе и прошедших испытания.

Пошаговая инструкция по подключению газовой плиты

Для того, чтобы рассмотреть этот вопрос более полно, стоит взять для примера ситуацию с заменой старой плиты на новую. В этом случае можно понять алгоритм работы не только по установке оборудования, но и по демонтажу старой плиты. А для большего удобства читателя вся информация будет изложена в табличной форме.

Подобные газовые плиты просто необходимо менять в целях безопасности
ФОТО: visti.ks.ua

Демонтаж старого газового оборудования

Перед тем, как начать описание процесса, стоит уточнить один момент. Если новая плита уже приобретена, то никаких дополнительных материалов, кроме перечисленных ранее, не потребуется. А вот если её нет, тогда, независимо от состояния крана, стоит подготовить заглушку на газовую трубу. В этом деле лучше перестраховаться.

Говорить о демонтаже смысла нет. Всё, что здесь требуется сделать, это перекрыть кран подачи газа и открутить штуцер шланга. Поэтому начнём сразу с установки нового оборудования.

Нюансы подключения газовых плит в домах старой постройки

В многоквартирных домах старой постройки часто встречается подключение газовой плиты без переходного шланга. Труба здесь подходит напрямую к плите. Минусом подобного подключения является невозможность нормальной регулировки положения оборудования. Поэтому оптимальным вариантом монтажа здесь будет подключение с использованием короткого газового шланга в качестве переходника.

Раньше некоторые плиты подключались вовсе без переходного шланга
ФОТО: zoompost.ru

Монтаж комбинированного оборудования

В последнее время стали популярными модели с газовой варочной поверхностью и электрическим духовым шкафом. Подобные плиты требуют особого внимания при подключении. Дело в том, что риски, в случае допущения ошибок при монтаже, здесь значительно возрастают. Начнём с того, что для нормальной работы электрического духового шкафа требуется отдельная линия питания. Подключение шлейфом к любой из розеток ни к чему хорошему не приведёт. При наличии газовой варочной поверхности, во избежание аварии в случае пробоя на корпус, необходима обязательная установка устройства защитного отключения (УЗО) и монтаж качественного заземления.

Схема подключения электродуховки через УЗО или дифавтомат
ФОТО: aqua-gel.ru

Чтобы обезопасить себя дополнительно, следует использовать для соединения шланга с магистралью и плитой специальные прорезиненные переходники, защищающие от статических разрядов.

Нюансы подключения плит, оснащённых электронным модулем

Современные плиты часто оснащаются электронными модулями, способными поддерживать заданные режимы готовки или включаться и выключаться в определённое время. Их подключение не отличается от предыдущего варианта, однако требует использования дополнительного оборудования. Ведь ни для кого не секрет, что наши электросети не способны выдавать определённое стандартное напряжение постоянно. Скачки и падения для всех уже стали нормой. А вот электроника современного оборудования не переносит подобных перепадов. Поэтому специалисты советуют включать в схему питания такие устройства, как реле напряжения, реле контроля фаз или даже УБП (устройства бесперебойного питания).

Плиты с электронным модулем требуют стабильного напряжения сети
ФОТО: reklama.lv

Способы диагностики подключённого оборудования на утечку

Первоначальная проверка, как уже говорилось, производится мастером. После этого специалисты ещё раз проверят не только каждое соединение, но и краны новой газовой плиты. Это действие выполняется при помощи специального прибора, называемого газоанализатором. Такое устройство улавливает малейшую утечку, которую невозможно определить даже пеной, о чём и сигнализирует проверяющему.

Газоанализатор – очень удобное электронное устройство для поиска утечек
ФОТО: kimo-russia.ru

При проверке плиты для её ввода в эксплуатацию, специалист газовой службы вскрывает верхнюю крышку агрегата, чтобы можно было добраться до форсунок, кранов и соединяющих их трубок. Соединения между ними проверяются на предмет утечки. Самому владельцу нет смысла выполнять эту работу. Все соединения здесь неподвижны, а значит, одной проверки в полгода (именно таков положенный интервал) вполне достаточно.

Для полного обследования верхняя крышка плиты снимается
ФОТО: ibuy.com.ua

Алгоритм действий владельца после самостоятельной установки газовой плиты

После того, как газовая плита установлена, а соединения проверены, необходимо:

• перекрыть кран подачи газа на плиту;
• обратиться в газовую компанию, обслуживающую дом, с заявлением на ввод оборудования в эксплуатацию;
• дождаться прихода специалиста и проследить за его действиями (сейчас не будем рассказывать о подставах жадных управляющих компаний);
• подписать ознакомление с актом ввода в эксплуатацию газового оборудования.

Обратиться с заявлением можно и по телефону диспетчерской службы с обязательной отметкой о принятии звонка в журнале учёта. Не помешает записать фамилию диспетчера, принявшего вызов.

Газовый кран всегда должен быть в идеальном рабочем состоянии
ФОТО: capital-gaz.ru

Последствия несоблюдения норм и правил безопасности при подключении газового оборудования

Перед тем, как самостоятельно устанавливать газовую плиту, стоит серьёзно подумать, уверен ли мастер в своих силах. Ведь малейшая утечка газа может стать причиной необратимой катастрофы, которая унесёт не одну жизнь. Для того, чтобы задуматься было проще, на фотопримерах ниже представлены последствия утечек газа и разрушения, которые за этим последовали.

Правила установки газовой плиты в квартире

Не будет преувеличением заявление о том, что на каждой кухне, независимо от ее заполненности бытовыми приборами, главное и центральное место остается за плитой. В большинстве случаев хозяйки отдают предпочтение газовым моделям, так как в отличие от электроплиты, они быстрее нагреваются, экономичнее и долговечнее в использовании, а современные модификации, оснащенные датчиками утечки газа и системой автоматического поджигания, – еще и безопаснее. Установка газовой плиты – процесс не столько сложный технически, сколько требующий повышенной внимательности и аккуратности.

Важно! Самостоятельный монтаж газовой модели плиты в квартире многоэтажного дома возможен только в случае ее замены. Первый пуск газа в квартиру обязаны производить специалисты.

Основные требования к самостоятельной установке газовой плиты – это полное соответствие принятым нормативам и тщательное соблюдение техники безопасности.

Правила подключения

Если замена газовой модели плиты на кухне производится одновременно с ремонтом помещения, то может возникнуть необходимость ее передвижения в другое место. При этом важно соблюдать следующие правила установки плиты:

1. Максимально допустимое расстояние от прибора до трубы газоснабжения – 4 метра, в идеале – не больше 2.
2. В помещении должна быть качественно работающая вытяжная вентиляция.
3. Современные агрегаты содержат функции электроподжига и подсветки духового шкафа, поэтому рядом нужно предусмотреть розетку с заземлением. Если выбрана модель с электрической духовкой, то придется от распределительного щита (с установкой дополнительного УЗО на 16 А) провести отдельную силовую линию, используя кабель 3 × 5.

Требования к установке бытовых плит прописаны в СНиП 2.04.08-87- «Газоснабжение» и СНиП 2.08.01-89 «Жилые здания».

Для соединения плиты с газопроводом применяется гибкий шланг (отличается от водопроводного желтыми метками на оплетке), максимальная длина которого – 5 м, а внутренний диаметр – более 10 мм.

Такие шланги бывают нескольких видов:

• Резинотканевый. Мягкий и гибкий, не проводит ток, но является недостаточно жестким.

• Резиновый с металлической оплеткой, самая распространенная ранее разновидность.

• Нормы установки современной газовой плиты в квартире рекомендуют при подключении использовать сильфонный шланг, представляющий собой растягивающийся металлический рукав в защитной оболочке.

Обратите внимание! При монтаже новой плиты лучше сразу поменять и соединительный шланг независимо от его срока службы, так как он может иметь не видимые глазу дефекты, появившиеся в результате эксплуатации.

Подготовка к работе

Прежде чем досконально разобраться с тем, как установить новую газовую плиту, нужно провести демонтаж старого оборудования и оценить будущий объем работ. Также «прикинуть» перечень требующихся инструментов и материалов, который выглядит примерно следующим образом:

• газовый, разводной и гаечный (22 х 24) ключи;
• шаровой кран 1/2ʹ(при необходимости замены);
• лента ФУМ;
• концентрированный мыльный раствор;
• подходящий шланг;
• отвертка.

Демонтаж старого прибора

Демонтаж плиты на газу с последующей установкой новой не представляет особой сложности, но также требует неукоснительного соблюдения техники безопасности.

• Первым делом перекрывается кран подачи газа на опуске (обязательно нужно убедиться в исполнении этого пункта, т. е. попробовать зажечь конфорку).
• Затем откручивается контргайка и сгоняется муфта на опуске к прибору.

Если плита старая и присоединялась к газопроводу с помощью металлической трубы, гайка или муфта может не поддаться из-за нанесенной на них краски. Тогда эта подводка срезается болгаркой (ниже крана), а остатки уже выкручиваются газовым ключом.

• Кухонный прибор отодвигается от стены на достаточное расстояние.
• Если планируются ремонтные работы, а новая плита будет устанавливаться не сразу, в целях безопасности в кран на опуске ставят заглушку.

Типовая инструкция по подключению

В идеале для установки газовых и газоэлектрических плит лучше пригласить специалиста, но если вы все же настроены провести подключение самостоятельно, то в этом поможет инструкция по установке. Подробно следуя ей и тщательно соблюдая обязательные пункты, вполне реально справиться с этой задачей самому.

Стандартная последовательность действий такова:

• Освободить «объект» от упаковочных материалов и всех комплектующих (противень, поддон, рассекатели и т. д.), оставляя только защитную пленку, которую нужно удалить после завершения всех ремонтных работ.
• Установить плиту на предназначенное место, выдерживая расстояние от стены, прописанное в прилагаемой документации.
• С помощью уровня и регулировочных ножек производится горизонтальное выравнивание рабочей поверхности.
• Гибкий шланг подключается к газопроводу. Для этого резьбовое соединение обматывается уплотнителем (лентой ФУМ) и затягивается соответствующим ключом.

• Затем газовый рукав аналогично соединяют с прибором, используя уплотнитель и закручивая контргайку двумя рожковыми ключами. Часто бывает, что резьба на выходе из плиты имеет шаг 3/8′, тогда устанавливается переходник, идущий в комплекте с устройством.

При подключении шланга к агрегату нужно обязательно установить прокладку диаметром 13 мм, которая продается вместе с плитой. Она содержит металлическую сетку, которая является барьерным фильтром для мусора и продлевает срок службы дорогостоящего устройства.

• Последним пунктом выполняется проверка обоих соединений на герметичность, которая проводится с помощью мыльного раствора. При этом густая пена обильно наносится на места соединений (кистью или рукой) и открывается кран подачи газа на опуске. Если на стыке появились пузыри, кран перекрывается и дефектное соединение переделывается. Если поверхность остается ровной, то утечки газа нет, а значит, новая плита установлена верно.
• В конце проверяется работоспособность конфорок и духового шкафа.

Более наглядно понять, как правильно устанавливать газовую плиту самостоятельно, поможет видео.

Является ли самостоятельная установка плиты нарушением?

Несмотря на то что сама по себе замена одного прибора на другой (равнозначный по количеству конфорок) не является нарушением, настоятельно рекомендуется до начала его эксплуатации вызвать представителя газовой службы для контроля правильности монтажа, внесения необходимых изменений в документы и регистрации прибора. Если в ходе плановой проверки газовщики обнаружат, что хозяин поставил свой агрегат самостоятельно и не уведомил об этом соответствующую службу, ему может грозить административная ответственность в виде штрафа и даже отключение газа.

Обратите внимание! В случае подключения газовой плиты своими руками гарантийный срок службы нового устройства отсчитывается не с этого момента, а от даты приобретения. Кроме того, если в паспорте прибора нет отметок, проставленных мастером после установки или проверки ее правильности, гарантия будет считаться недействительной.

Также, несмотря на кажущуюся простоту, первичная установка газовых модификаций плит в новостройках своими руками категорически запрещена и проводится сертифицированными специалистами, поэтому вопрос о том, разрешается ли это сделать самому, не возникает.

Как установить плиту официально?

Чтобы законно подключить газовый прибор в многоквартирном доме, нужно знать, куда обращаться. Есть 2 варианта:

• вызвать мастера из Горгаза;
• обратиться в лицензированный сервисный центр, имеющий свидетельство СРО.

О правилах подачи заявки в газовую службу и стоимости услуг Мосгаза можно почитать здесь.

Информацию о порядке действий и перечне документов для первичного подключения газовой плиты можно найти в этой статье.

И напоследок напомним, что любые ошибки при самостоятельном подключении плиты могут привести к печальным последствиям, поэтому эту работу лучше доверить специалистам.

Сильфонная подводка для газа: характеристики, выбор, монтаж

При установке газового оборудования пользователь решает вопрос, чем выполнить его подсоединение. Для этой цели можно использовать стальные трубы или специальную подводку. В отличие от труб гибкая сильфонная подводка для газа способствует упрощению процесса подключения, снижению денежных и временных затрат на проведение работы, а также позволяет перемещать оборудование без отключения на определенное расстояние. Как подобрать газовую подводку и произвести ее монтаж своими силами, читайте далее.

Сильфонные шланги для подключения газового оборудования

Что такое сильфонная подводка и в чем ее преимущества

Сильфонный газовый шланг – это гофрированная труба, которая изготавливается из нержавеющей стали. На концах шланга установлены специальные штуцеры для сооружения прочного и безопасного соединения. Крепление подводки к трубам и оборудованию производится при помощи накидных гаек, выполненных из такого же материала. Для увеличения уровня герметичности в месте соединения устанавливаются металлические или пластиковые уплотнительные кольца.

Преимуществами сильфонного шланга перед иными видами гибкой подводки, предназначенной для подключения газового оборудования, являются:

• прочность и жесткость. По заявкам производителей срок использования сильфона составляет до 25 лет;
• возможность корректной работы при различных температурах;
• неподверженность прямым солнечным лучам;
• возможность выдерживать высокое давление;
• возможность растяжения, причем при увеличении длины до 50% прочность подводки не снижается.

К недостаткам можно отнести стоимость оборудования, которая в 2 – 3 раза выше цены на резиновые аналоги.

Как подобрать подводку

При самостоятельном выборе подводки сильфонного типа для любого газового оборудования необходимо учитывать:

• вид шланга;
• технические параметры подводки;
• производителя оборудования.

Разновидности сильфонных подводок

Для подключения газа используются:

• металлические сильфонные шланги;
• металлические шланги с ПВХ покрытием.

Разновидности газовых шлангов

Принципиальных отличий между видами по техническим данным нет. Шланги с полимерной защитой отличаются большей герметичностью и более длительным периодом использования (до 30 лет).

Подбор технических параметров

Гибкая труба для газа подбирается в зависимости от следующих параметров:

• рабочая температура. Большинство газовых шлангов из сильфона способны работать при температурах от -55°С до +250°С;
• давление внутри газопровода. Сильфонные гибкие шланги способны выдерживать внутреннее давление до 6 атмосфер, что позволяет подобрать устройство для подключения любого вида газового оборудования;

• длина шланга;
• способ соединения. Шланги могут быть оборудованы парами штуцер-гайка или гайка-гайка. Штуцер оборудован внешней резьбой, а гайка – внутренней. Как правило, при помощи штуцера происходит подключение подводки к газовому оборудованию, а при помощи гайки – к газоподводящим трубам.

Способы соединения газовой подводки

• размер резьбы. Выпускаются шланги с резьбой 15 мм (1/2 дюйма), 20 мм (3/4 дюйма), 25 мм (1 дюйм), 32 мм (1 1/4 дюйма). Если размер резьбы на подводке не будет соответствовать аналогичному параметру на подключаемом оборудовании, то придется устанавливать дополнительный переходник, способствующий снижению уровня герметичности системы газоснабжения.

Популярные производители

Чтобы подводка для газа прослужила длительный период, важно правильно подобрать производителя оборудования, гарантирующего качество выпускаемой продукции. Наибольшей популярностью пользуются:

• итальянская компания EMIFLEXp.a. Продукция производителя сертифицирована Ростестом и одобрена Гостехнадзором. Газовые шланги можно использовать для транспортировки сжиженного и природного газа при условии температуры в диапазоне –

°С – +100°С и давлении до 7 атмосфер;

• китайская компания Tuboflex так же специализируется на выпуске качественных подводок, отличающихся меньшей стоимостью по сравнению с итальянскими аналогами. Шланги сертифицированы;

Шланг от компании EMIFLEX

• G-BEKA (Турция). Газовые подводки отличаются невысокой стоимостью, большим запасом прочности и возможностью использования при любой температуре до +250°С. Рабочее давление – до 6 атмосфер;
• OSCAR-M (Китай). Недорогая продукция с достойным качеством, которая может быть использована в бытовых целях.

Монтаж газовой подводки

Установка сильфонного газового шланга производится с соблюдением следующих правил:

• недопустимо скрывать подводку в стене, так как любая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и гибели людей;
• нельзя устанавливать шланг с большим количеством перегибов;
• попадание конденсата на оборудование будет способствовать сокращению срока использования подводки.

1. выбор места установки в соответствии с рекомендациями, приведенными выше;

Оптимальная схема подключения газовой плиты

1. отключение газоснабжения помещения. Чтобы произвести временное отключение, можно воспользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;

Индивидуальный кран для перекрытия газа

1. демонтировать старую подводку (при ее наличии);
2. если подводка и кран отсутствуют, то перед подключением оборудования на трубе необходимо нарезать резьбу и установить кран, позволяющий перекрыть снабжение газом непосредственно в жилом помещении. Например, для устранения неисправностей в работе оборудования;
3. установка диэлектрика;
4. к крану присоединяется гибкий шланг. Как правило, в данной ситуации используется способ подключения «гайка»;

1. подключение подводки к газовому оборудованию с использованием уплотнительного кольца. Все гайки и штуцеры требуется фиксировать при помощи рожкового (гаечного) ключа без лишних усилий. Даже незначительная перетяжка может привести к повреждению уплотнения и быстрой разгерметизации;

Соединение подводки с оборудованием

1. проверка. Чтобы выявить утечку, можно воспользоваться мыльным раствором и обыкновенной кистью (губкой). Если при нанесении раствора на поверхности появляются мыльные пузыри, то соединение не герметично.

Обнаружение утечки мыльной эмульсией

Как подключить газовую плиту самостоятельно, смотрите на видео.

Если выполнить работу по монтажу оборудования самостоятельно не получается, то рекомендуется обратиться к специалистам газовой службы. Замена подводки будет стоить приблизительно 300 – 500 рублей.
