Как перемотать статор болгарки в домашних условиях?

Проведение перемотки статора шлифовальной машины

Перемотку статора болгарки в настоящее время можно сделать и самостоятельно. Для этого нужно запастись только необходимыми знаниями. При наличии у мастера необходимых инструментов, навыков проведения ремонтных работ и определенного объема знаний в области электротехники, вопрос о том, как своими руками устранить неисправность этого инструмента решается достаточно легко.

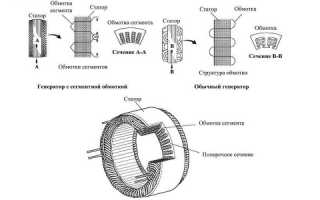

Схема обмотки статора.

Причины и признаки поломки статора

Ручные шлифовальные машины, называемые в народе «болгарками» могут выйти из строя по разным причинам. Самая частая проблема – обрывание витков статора, происходящая из-за чересчур сильной нагрузки на аппарат. Сейчас такую неисправность можно исправить самостоятельно – правильно перемотать статор.

Нередки случаи, когда причиной поломки становится выход из строя электрической части устройства. К этому приводят различные факторы:

попадание воды на поверхность, по которой проходит ток;
скачки напряжения;
резкое выдергивание вилки из розетки;
высокие перегрузки и, как следствие, перегрев.

Существует мнение, что перемотать статор самостоятельно невозможно. На самом деле, достаточно разобраться в конструкции устройства. Если есть опыт подобной работы и необходимые знания, ремонт трехфазного устройства запуска провести можно и дома. Учитывая подготовительные работы, процесс может занять несколько часов.

Схема намотки провода.

Нередко двигатель выходит из строя из-за обрыва магнитопровода, нарушения обмотки или якорного коллектора. При повышении напряжения отмечается скачкообразное увеличение силы искры. Обычно это наблюдается только на одной щетке. Такое явление приводит к разрушению изоляции проводов на статорной катушке. Если при включении диск очень быстро разгоняется и набирает обороты, это говорит о витковом коротком замыкании статора.

Искры, возникающие при работе коллектора, сигнализируют о возникновении нарушений в балансировке якоря. Проверку работы коллектора можно осуществить таким образом: при включении звук должен усиливаться постепенно с увеличением напряжения. При этом не должно возникать вибраций. Если наблюдается резонанс, электродвигатель болгарки требует ремонта.

Устройство ручной шлифовальной машины

Инструмент для шлифовки состоит из трех важных компонентов:

якорь;
редуктор;
статор.

Якорь представляет собой вращающийся элемент с обмоткой и создает крутящий момент электродвигателя. На статоре, разделенном на секторы, есть такая же обмотка. Ток через угольную щетку проходит по обмотке, поступает к якорю. Затем ток переходит на другие щетки до тех пор, пока все части статора не будут задействованы. При прохождении электрического тока по обмотке возникает постоянно взаимодействующее со статором магнитное поле. Таким образом, приводится в действие электродвигатель. Существует несколько характерных поломок устройства запуска «болгарки»:

сгорание или разрыв обмотки;
короткое замыкание между витками обмотки;
разрушение изоляции.

Схема эксцентриковой орбитальной шлифовальной машинки.

Перематывать обмотку можно и своими руками, без обращения к специалисту. Нужно только предварительно разобрать устройство. Но если нет полной уверенности в своих силах, то обращение в специализированную мастерскую станет наиболее разумным шагом. В первую очередь смещается кожух. Для этого крепящий его винт откручивается. После этого можно будет увидеть все детали болгарки, за исключением скрытого под металлическим колпаком редуктора. Откручиваются винты, с помощью которых закрепляется металлическая пластина. Теперь все механические детали хорошо видны. Только после этого можно переходить к перемотке статора.

Лучше хорошо выполненного ремонта может быть только правильная эксплуатация, при которой вовсе не случится поломок. Для того чтобы «болгарка» работала дольше, нужно соблюдать следующие несложные правила:

Ни в коем случае не нужно превышать количество смазки и сроки ее добавления или замены.
После того, как инструмент работал на пониженных оборотах, строго запрещается сразу же выключать его. Если оставить его поработать хотя бы 1 минуту, можно избежать перегрева.
Не стоит допускать долговременную работу инструмента на пониженных оборотах под нагрузкой.

Отремонтированный статор позволит шлифовальной машине нормально работать еще долгое время.

Подготовка к проведению ремонта и необходимые инструменты

Для перемотки статора понадобятся специальные инструменты:

молотки: деревянный, металлический;
круглогубцы и плоскогубцы;
стальная щетка;
штангенциркуль;
мегомметр;
электродрель;
линейка;
лак.

Первый и самый важный этап – очистка статора от загрязнений. Старая обмотка удаляется из пазов. Все это можно сделать с помощью стальной щетки. Очистка проводится вручную с помощью стальных щеток, электродрелей. Также необходимо убрать старую изоляцию. Чтобы облегчить задачу, можно использовать трансформаторное масло. Его необходимо немного согреть и опустить в него устройство запуска. Такая мера позволит размягчить поврежденную изоляцию и упростить ее удаление. Для очистки также применяется слабый раствор каустика (температура – 80ºС), смешанного со сжатым воздухом.

После обработки статор нужно хорошо промыть водой и высушить. Состояние статора и стальных пакетов нужно хорошо проверить. Затем подтягивают стягивающие сердечник шпильки, пазы зачищают от заусенцев. Сопротивление изоляции измеряется с помощью мегомметра. Части сердечника, нажимных шайб и пазы покрываются лаком. Шайбы и пазы необходимо изолировать.

Облегчить дальнейшую работу может сопроводительная записка, где отображаются основные данные:

схема соединения фаз и их количество;
сопротивление катушки и фазы;
количество пазов и их размеры;
сечение обмотки, шаг катушек по пазам;
способ изоляции паза, количество междуслойных прокладок и их размеры.

Далее убирается оставшаяся лобовая обмотка и наматывается новая. Существует специальный шаблон для изготовления обмотки. Он закрепляется на оси, держащей 2 сделанные из металла пластины большого размера.

Этапы осуществления процедуры перемотки статора

При работе важно получить строго определенное количество витков – оно должно быть идентично количеству витков старой обмотки. Проволоку нужно наматывать так, чтобы уплотнение было максимальным. Катушки ставятся в статор. Из того же материала, из которого сделана обмотка для катушек, делаются выводы. Их кончики нужно изолировать кембриками – трубочками, изготовленными из пластмассы.

До того как установить катушки, необходимо проверить, чтобы пазовые коробки были симметричны. Они должны закрывать обмотку. Если этого не происходит, при закладке проводов катушек ставят временные вкладыши. Эта простая мера позволит избежать повреждения.

Катушка монтируется над пазом, который находится ниже расточки. Проводники катушки устанавливают с помощью специальной пластины. Провода, расположенные в пазу, ни в коем случае не должны перекрещиваться. Их нужно укладывать точно так же, в той же последовательности, что и намотку. Проводники нужно устанавливать строго параллельно.

Чтобы выполнить следующую операцию, статор нужно немного повернуть – только на одно деление. В паз укладываются катушки из этой же группы. После окончания укладки нужно положить междуслойные прокладки. Выводы прикрутить к внешнему контуру так, чтобы они располагались параллельно внешнему контуру. Нижняя сторона катушек монтируется по такому же принципу. Операция повторяется до тех пор, пока пазы этого шага не заполнятся.

Когда обмотка закончена, концы можно загильзовать. Размеры гильз зависят от размеров статора. Толщина гильзы обычно бывает 0,2 мм, но при этом длина должна быть больше, чем габарит устройства запуска. Чаще всего это значение составляет около 1,5 мм. Для изготовления гильзы используется специальный картон. На него нужно намотать пленку (должна быть термоустойчивой). Всю получившуюся конструкцию заворачивают скотчем. Катушки с гильзами нужно установить в пазы статора. После этого можно провести проверку, правильно ли двигается якорь. Катушка полностью готова. Ее останется только обмотать киперной лентой, а сверху покрыть слоем лака. После того как лак высохнет, прибор полностью готов к использованию.

Причины и этапы перемотки статора болгарки своими руками — советы профессионалов

В устройство электрофицированных инструментов входят силовые агрегаты, состоящие из статора, якоря, щеток. Они требуют ремонта при механических перегрузках, продолжительной работе. Из-за перегрева провода нарушается его изоляция, замыкаются витки. При отсутствии бандажа обрываются концы обмоток от коллектора. Для устранения подобных проблем рекомендуется намотать 1000-2000 витков при помощи специальных приспособлений.

Причины поломок статора

Скачки напряжения, попадание воды, падение и другие явления приводят к искрению щеток. На практике чаще наблюдается обрыв витков, что связано с большими перегрузками. Специалисты считают, что электромотор выходит из строя из-за якоря, разрыва магнитопровода.

Устройство инструмента

При нарушении работы статора повышается напряжение, искрят щетки. Последний процесс связан с проблемной балансировкой. При диагностике в домашних условиях рекомендуется прислушаться к звуку, учесть наличие или отсутствие вибрации. Если наблюдается резонанс, необходимо произвести ремонт электромотора своими руками либо с помощью специалистов.

Читать еще: Литол и солидол в чем разница?

Якорь ‒ вращающийся элемент, у которого предусмотрена обмотка для создания нужного крутящего момента. Он передается редуктору двигателя. Проводки есть и на статоре, который состоит из нескольких частей. Ток поступает на щетки и якорь. Такой процесс наблюдается до момента задействования всех секторов силового агрегата.

Статор

Статор отличается от других деталей мотора числом оборотов, сечением. Основные причины его ремонта:

разрыв либо замыкание проводов;
пробой изоляции;
сгоревшая обмотка.

Если цепь работает в норме, якорь вращается без остановки.

Ремонтные работы

С помощью редуктора поддерживаются обороты и скоростной режим. Если он вышел из строя, осуществляется разборка. Сдвигается кожух, открывается винт, который фиксирует пластину. Поскольку редуктор находится под колпаком, необходимо открутить болты. Инструмент включается в розетку. Если разгон диска происходит на большой скорости, тогда наблюдается витковое замыкание. Рекомендуется намотать провод с нуля.

Процесс перемотки статора болгарки занимает несколько часов. Предварительно очищается устройство от грязи. Удаляется из пазов старая проводка. Для этого используется стальная щетка.

Если присутствует поврежденная изоляция, она также устраняется. Чтобы упростить и ускорить очистку от изоляции, устройство опускается в теплое масло. Вещество способствует размягчению провода. Для проведения ремонтных работ понадобятся следующие инструменты:

плоскогубцы;
мотор;
щетка;
молоток;
лак.

После удаления заусенцев подтягиваются шпильки, которые держат сердечник. Шайбы покрываются лаком, изолируются пазы.

Восстановление агрегата

Если сгорел статор, срезаются остатки обмотки. Работа осуществляется так, чтобы получить соответствующее количество витков. У проволоки должен быть диаметр с наибольшим уплотнением. Две катушки монтируются в статор. Из обмотки выполняются выводы. Для их изоляции применяются трубочки.

Если проводка не закрывается, для ее защиты монтируются вкладыши.

Катушка укладывается над пазом, который находится снизу расточки. При помощи пластины устанавливаются витки. Чтобы они не перекрещивались, их укладка производится в последовательности, аналогичной намотке на шаблон. Проводки располагаются строго параллельно. Корпус статора монтируется на одно отделение, а прокладки в пазы. Выводы фиксируются шпагатом. Его концы идут параллельно предыдущим элементам. По схожей схеме устанавливается низ катушек. Процесс продолжается до заполнения всех пазов, входящих в шаг.

Если намотка завершена, проводится гильзирование. Параметры изделий зависят от габаритов статора. На специальный картон накручивается пленка с высокими термостойкими свойствами. Конструкция фиксируются скотчем. В пазы монтируются катушки с гильзами.

Если якорь свободно движется, агрегат обвязывается киперной лентой, покрывается лаком. Изделие подвергается сушке. На последнем этапе проводится сборка болгарки с последующей проверкой ее работоспособности. При отсутствии опыта в ремонте электроинструментов рекомендуется обратиться за помощью к специалистам.

Перемотка статора болгарки: ремонт своими руками

Оптовое производство ручных шлифовальных машин было начато в СССР в 1940 году. Название «болгарка» это приспособление получило из-за того, что сначала оно выпускалось в небольшом болгарском городке Ловеч, которое имело патент на это изобретение.

Сегодня без этого инструмента не обходится ни одно производство. Однако любой инструмент когда-то ломается, но многие детали можно починить и в бытовых условиях.

Часто сгорает электрическая часть. Причиной этого может стать:

сильный нагрев от высоких перегрузок;
скачок напряжения;
вода, попавшая на токопроводящие поверхности;
резко выдернутая вилка из розетки;
удар по выключателю и так далее.

Наиболее распространенной неисправностью, которую можно попытаться отремонтировать, является обрыв витков статора. Это происходит в основном из-за больших перегрузок. Перемотка статора болгарки своими руками сегодня вполне возможна. Однако такая работа требует определенного опыта и соответствующих знаний.

Чаще всего электродвигатель выходит из строя по ряду характерных причин:

нарушена обмотка;
порван магнитопровод;
нарушена работа якорного коллектора.

Признаки сломанного статора

Принципиалная схема регулятора оборотов болгарки.

Когда повышается напряжение, сила искры увеличивается скачкообразно. Причем чаще всего этому явлению подвергается лишь одна щетка. В результате пробивается изоляция провода, намотанного на статорную катушку.

Когда коллектор сильно искрит, это значит, что якорь имеет некачественную балансировку. При проверке коллектора увеличивают напряжение, звук работы двигателя обязан медленно и плавно усиливаться, при этом не должно возникать никакой вибрации.

При появлении резонанса можно говорить о плохо сделанной балансировке. Требуется выполнить ремонт электродвигателя.

Устройство болгарки

Схема подключения коллекторного двигателя.

Она имеет три главных узла:

якорь;
статор;
редуктор.

Якорем является вращающаяся деталь, имеющая обмотки, чтобы создавать нужный крутящий момент, который передается редуктору электродвигателя. Такие же обмотки имеет статор, который поделен на несколько частей. Электрический ток приходит на обмотку через угольную щетку и поступает к якорю. Затем ток приходит на следующую щетку и так далее, пока не будут задействованы все сектора статора.

В этой статоре установлен якорь. Этот элемент конструкции болгарки считается самым сложным, так как в нем запрессованы практически все обмотки.

Статор электродвигателя имеет одинаковый внешний вид. Характерными отличиями являются:

габариты магнитопровода;
число оборотов провода;
сечение провода.

Когда электричество пробегает через якорные обмотки, возникает магнитное поле, постоянно взаимодействующее с таким же полем статора. Такое взаимодействие запускает в работу электродвигатель. Иногда в состав статора входят постоянные магниты. К примеру, такие детали имеет электродвигатель стеклоочистителя легкового автомобиля. Каждый коллекторный электродвигатель способен работать от любого вида напряжения. При изменении ее величины имеется возможность настроить нужное количество оборотов.

Характерными неисправностями статора считается:

разрыв обмотки;
межвитковое короткое замыкание;
сгоревшая обмотка;
пробой изолирующей поверхности.

Когда цепь работает нормально, якорь начинает вращаться и с помощью шестерен диск приходит в движение.

Схема проверки коллекторного двигателя.

Редуктор поддерживает определенные обороты и нужную скорость. Ремонт болгарки вполне доступен в бытовых условиях. Нужно только предварительно разобрать приспособление.

Для того чтобы сдвинуть кожух, нужно открутить винт, крепящий пластмассовую пластинку. Все детали будут на виду, кроме редуктора, который скрывает металлический колпак. Он не позволяет редуктору иметь сильный нагрев. Для снятия редуктора нужно открутить четыре винта. Таким образом обнажатся все механические детали болгарки.

Когда устройство включается в розетку и разгон диска происходит на повышенных скоростях, это значит, что обмотка статора получила витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Кажется, что перемотка статора – это работа повышенной сложности. Бытует мнение, что проводить такие работы в домашних условиях практически невозможно. Ведь порой даже опытные обмотчики электродвигателя отказываются от такой работы. Однако, имея соответствующий опыт и определенные технические знания, можно обыкновенный трехфазный статор отремонтировать за несколько часов со всеми подготовительными работами.

Перед началом ремонта и перемотки статор нужно очистить от грязи и удалить из пазов старую обмотку. Эта работа делается с помощью стальных щеток. Кроме того, удаляется поврежденная изоляция. Для облегчения очистки от изоляции статор опускают в нагретое трансформаторное масло, которое размягчает оставшуюся изоляцию.

Что может потребоваться для ремонта статора?

Инструменты, необходимые для работы: круглогубцы, линейка, штангенциркуль, плоскогубцы, электродрель, стальная щетка, мегомметр.

Для проведения работ мастеру потребуется:

линейка;
штангенциркуль;
плоскогубцы;
круглогубцы;
кусачки;
молоток стальной;
молоток деревянный;
стальная щетка;
электродрель;
мегомметр;
лак.

После очищения статора от грязи необходимо провести такую последовательность действий:

проверяются металлические пакеты;
удаляются заусенцы;
подтягиваются шпильки, держащие сердечник;
определяется сопротивление изоляции;
нажимные шайбы, края сердечника, покрываются лаком;
делается изоляция пазов.

Ремонт статора электродвигателя болгарки

Реверсивное вращение коллекторного двигателя.

Сначала срезаются лобовые остатки обмотки. Затем изготавливается новая обмотка. Ее делают по шаблону, закрепленному на оси, которая держит две большие пластины. Очень важно в такой работе получить нужное количество витков. Проволока определенного диаметра должна иметь максимальное уплотнение. Две катушки вставляются в тело статора. Из обмоточного провода делаются выводы, которые изолируются гибкими пластмассовыми трубочками, кембриками.

Перед началом укладки обмотки, согласно технологическому процессу, проверяется симметрия пазовых коробок. Если они не закрывают обмотку, то, чтобы не допустить их повреждения, когда закладываются провода катушки, устанавливаются временные вкладыши.

Катушку, которую нужно будет уложить, монтируют прямо над поверхностью паза, находящегося снизу расточки. С помощью специальной пластинки выполняется монтаж проводников катушки.

Чтобы избежать перекрещивания проводов, которые расположены в пазу, их укладывают точно в той же последовательности, что и намотка на шаблон. Расположение проводников должно иметь строгую параллельность.

Читать еще: Хвостовик sds plus что это?

При выполнении следующей операции корпус статора поворачивается на одно деление. Проводится укладка в паз других катушек из начальной катушечной группы. После этого в пазы устанавливают междуслойные прокладки. Выводы катушечной группы прикручивают шпагатом к внешнему контуру катушек. Эти концы должны быть расположены параллельно катушечным выводам. Аналогичным методом монтируют нижнюю сторону катушек очередной катушечной группы. Эта операция продолжается, пока полностью не заполнятся все пазы катушек, которые входят в этот шаг.

После окончания намотки статорные катушки гильзуются. Гильзы должны иметь определенные размеры, зависящие от габаритов статора. Толщина материала для гильзы берется 0,2 мм. При этом длина гильзы должна превышать габарит статора. Практически всегда превышение составляет 1,5 мм.

Материалом гильзы является специальный электротехнический картон. На него сверху накручивается термостойкая пленка. Полученная конструкция оборачивается липким скотчем. Затем в статорные пазы монтируют загильзованные катушки, проводят проверку свободного движения якоря.

Полностью сформированную катушку обвязывают киперной лентой, затем покрывают лаком. Завершением всех работ является полная сушка, после которой статор будет полностью готов к эксплуатации.

Расчет Обмотки Статора Болгарки

Перемотку статора болгарки в текущее время сделают и без помощи других. Для этой цели вам необходимо запастись только необходимыми познаниями. При наличии у мастера нужных инструментов, способностей проведения ремонтов и определенного объема познаний в области электротехники, вопрос что же на самом деле, как своими силами убрать неисправность этого инструмента решается довольно просто.

Ручные шлифовальные машины, именуемые по простому «болгарками» бывают вариации выйти из строя по различным причинам. Самая частая неувязка — обрывание витков статора, происходящая по причине очень сильной нагрузки на аппарат. На данный момент такую неисправность можно поправить без помощи других — верно перемотать статор.

Нередки случаи, когда предпосылкой поломки становится поломка электронной части устройства. К этому приводят разные причины:

попадание воды на поверхность, из-за чего проходит ток;
скачки напряжения;
резкое выдергивание вилки из розетки;
высочайшие перегрузки и, как результат, перегрев.

Существует мировоззрение, что перемотать статор без помощи других нереально. По сути, довольно разобраться в конструкции устройства. Если встречаются опыт схожей работы и нужные познания, ремонт трехфазного устройства пуска провести конечно и дома. Беря во внимание предварительные работы, процесс занимает часы.

Часто движок ломается по причине обрыва магнитопровода, нарушения обмотки либо якорного коллектора. При повышении напряжения отмечается скачкообразное повышение силы искры. Как правило это наблюдается лишь на одной щетке. Такое явление приводит к разрушению изоляции проводов на статорной катушке. Если при включении диск за короткий срок разгоняется и развивается, это гласит о витковом маленьком замыкании статора.

Схемы намоток статора

Искры, возникающие во время работы коллектора, говорят о появлении нарушений в балансировке якоря. Проверку работы коллектора выполняют таким макаром: при включении звук должен усиливаться равномерно с повышением напряжения. При всем этом не должно появляться вибраций. Если наблюдается резонанс, электродвигатель болгарки просит ремонта.

Инструмент для шлифовки состоит из 3-х принципиальных компонент:

Якорь представляет из себя крутящийся элемент с обмоткой и делает вращающий момент электродвигателя. На статоре, разбитом на секторы, бывают такая же обмотка. Ток через угольную щетку проходит по обмотке, поступает к якорю. Потом ток перебегает на другие щетки пока, пока что остается сделать нашему клиенту части статора не будут задействованы. При прохождении электронного тока по обмотке появляется повсевременно взаимодействующее со статором магнитное поле. Таким макаром, приводится в действие электродвигатель. Существует несколько соответствующих поломок устройства пуска «болгарки»:

Схема эксцентриковой орбитальной шлифовальной машинки.

Перематывать обмотку можно и на дому, без воззвания к спецу. Необходимо только за ранее разобрать устройство. Если нет рабочей убежденности в собственных силах, то воззвание в специализированную мастерскую станет более разумным шагом. В основном сдвигается кожух. Для этой цели крепящий его винт откручивается. После чего можно узреть что остается сделать нашему клиенту детали болгарки, кроме укрытого под железным колпаком редуктора. Откручиваются винты, при помощи которых закрепляется железная пластинка. Сейчас нашему клиенту остается механические детали отлично видны. Только после чего конечно перебегать к перемотке статора.

Лучше отлично выполненного ремонта вам понравятся только верная эксплуатация, при какой занимается совсем не случится поломок. Если вы поставили цель «болгарка» работала подольше, необходимо соблюдать последующие легкие правила:

Не необходимо превосходить количество смазки и сроки ее прибавления как еще его называют смены.
Если инструмент работал на пониженных оборотах, строго воспрещается сразу выключать его. Если бросить его поработать хотя бы 1 минутку, реально избежать перегрева.
Не следует допускать долговременную работу инструмента на пониженных оборотах под нагрузкой.

Отремонтированный статор дозволит шлифовальной машине нормально работать еще длительный период.

Для перемотки статора пригодятся особые инструменты:

молотки: деревянный, железный;
круглогубцы и плоскогубцы;
железная щетка;
штангенциркуль;
мегомметр;
электродрель;
линейка;
лак.

1-ый и важнейший шаг — чистка статора от загрязнений. Древняя обмотка удаляется из пазов. Весь спектр делают посредством металлической щетки. Чистка проводится вручную при помощи железных щеток, электродрелей. Также нужно убрать старенькую изоляцию. Чтоб облегчить задачку, применяют трансформаторное масло. Его нужно незначительно согреть и опустить туда устройство пуска. Такая мера дозволит размягчить покоробленную изоляцию и упростить ее удаление. Для чистки также применяется слабенький раствор каустика (температура — 80ºС), смешанного со сжатым воздухом.

После обработки статор необходимо отлично помыть водой и высушить. Состояние статора и железных пакетов необходимо отлично проверить. Потом подтягивают стягивающие сердечник шпильки, пазы зачищают от заусенцев. Сопротивление изоляции измеряется с применением мегомметра. Части сердечника, нажимных шайб и пазы покрываются лаком. Шайбы и пазы нужно изолировать.

Перемотка статора.Ремонт болгарки.

Облегчить последующую работу может сопроводительная записка, где показываются главные данные:

схема соединения фаз и их количество;
сопротивление катушки и фазы;
количество пазов и их размеры;
сечение обмотки, шаг катушек по пазам;
метод изоляции паза, количество междуслойных прокладок и их размеры.

Дальше убирается оставшаяся лобовая обмотка и наматывается новенькая. Существует особый шаблон для производства обмотки. Он закрепляется на оси, держащей 3.5 изготовленные из металла пластинки огромного размера.

Во время работы принципиально получить строго определенное количество витков — оно является идентично количеству витков старенькой обмотки. Проволоку необходимо наматывать так, чтоб уплотнение было наибольшим. Катушки ставятся в статор. Из такого же материала, из которого изготовлена обмотка для катушек, делаются выводы. Их кончики необходимо изолировать кембриками — трубочками, сделанными из пластмассы.

Как будет произведена грамотная установка как установить катушки, нужно проверить, чтоб пазовые коробки были симметричны. Необходимо закрывать обмотку. Если этого не происходит, при закладке проводов катушек ставят временные вкладыши. Эта обычная мера дозволит избежать повреждения.

Катушка устанавливается над пазом, который находится ниже расточки. Проводники катушки устанавливают при помощи специальной пластинки. Провода, расположенные в пазу, не обязаны быть перекрещиваться. Их необходимо укладывать точно так же, в той же последовательности, что и намотку. Проводники необходимо устанавливать строго параллельно.

Чтоб выполнить последующую операцию, статор необходимо мало повернуть — лишь на одно деление. В паз укладываются катушки из этой же группы. По окончании укладки необходимо положить междуслойные прокладки. Выводы прикрутить к наружному контуру так, чтоб они размещались параллельно наружному контуру. Нижняя сторона катушек устанавливается аналогично. Операция повторяется пока, пока пазы этого шага не заполнятся.

Втягивание обмотки статора на станке ВС-2А

Когда обмотка закончена, концы можно загильзовать. Размеры гильз зависят от размеров статора. Толщина гильзы обычно бывает 0,4 мм, однако длина обязана стать не просто, чем габарит устройства пуска. В большинстве случаев это значение составляет около 1,5 мм. Для производства гильзы употребляется особый картон. На этот адрес необходимо намотать пленку (желательна термоустойчивой). Всю получившуюся конструкцию заворачивают скотчем. Катушки с гильзами необходимо установить в пазы статора. Потом можно провести проверку, верно ли двигается якорь. Катушка на сто процентов готова. Ее остается только обмотать киперной лентой, а сверху покрыть слоем лака. Когда лак высохнет, устройство на сто процентов готов к использованию.

Пошаговая инструкция перемотки электродвигателей своими руками

Во многих бытовых устройствах и самодельных конструкциях в качестве привода используются электрические машины небольшой мощности. Несмотря на высокую надежность электромоторов, их выход из строя по ряду причин — не редкость. Учитывая относительно высокую стоимость этих устройств, практичнее осуществлять их ремонт, а не замену. Предлагаем рассмотреть возможность перемотки электродвигателей в домашних условиях.

Читать еще: Как согнуть пруток в домашних условиях?

Виды электродвигателей и особенности их ремонта

Как правило, в быту используются коллекторные моторы постоянного тока и бесколлекторные асинхронные двигатели переменного тока. Именно ремонт этих приводов мы и будем рассматривать. Информацию о принципе действия и конструктивных особенностях асинхронных и коллекторных машин можно найти на нашем сайте.

Что касается синхронных приводов, то в быту они практически не используются, поэтому в данной публикации эта тема не затрагивается.

Особенности ремонта асинхронной машины

Проблемы с двигателем любого типа могут иметь механический или электрический характер. В первом случае свидетельствовать о неисправности может сильная вибрация и характерный шум, как правило, это говорит о проблемах с подшипником (обычно в торцевой крышке). Если вовремя не устранить неисправность, вал может заклинить, что неминуемо приведет к выходу из строя обмоток статора. При этом тепловая защита автоматического выключателя может не успеть сработать.

«Сгоревшие» провода обмотки статора

Исходя из практики, в 90% выход из строя асинхронных машин возникают проблемы с обмоткой статора (обрыв, межвитковое замыкание, КЗ на корпус). При этом короткозамкнутый якорь, как правило, остается в рабочем состоянии. Поэтому даже при механическом характере повреждений необходимо произвести проверку электрической части.

Проверка обмотки

В большинстве случаев проблема может быть обнаружена по внешнему виду и характерному запаху (см. рис. 1). Если эмпирическим путем неисправность установить не удается, переходим к диагностике, которая начинается с прозвонки на обрыв. Если таковая обнаруживается, выполняется разборка двигателя (этот процесс будет описан отдельно) и тщательный осмотр соединений. Когда дефект не обнаружен, можно констатировать обрыв в одной из катушек, что требует перемотки.

Если прозвонка не показала обрыва, следует переходить к измерению сопротивления обмоток, при этом учитывать следующие нюансы:

сопротивление изоляции катушек на корпус должно стремиться к бесконечности;
у трехфазного привода обмотки должны показывать одинаковое сопротивление;
у однофазных машин сопротивление пусковых катушек превышает данные показания рабочих обмоток.

Помимо этого следует учитывать, что сопротивление статорных катушек довольно низкое, поэтому для его измерения бессмысленно использовать приборы с низким классом точности, к таковым относятся большинство мультиметров. Исправить ситуацию можно собрав несложную схему на потенциометре с добавлением дополнительного источника питания, например автомобильной аккумуляторной батареи.

Схема для измерения сопротивления обмоток

Методика измерений следующая:

Подключается катушка привода к схеме, представленной выше.
Потенциометром устанавливается ток 1 А.
Производится расчет сопротивления катушке по следующей формуле: , где R_К и U_ПИТ были описаны на рисунке 2. R – сопротивление потенциометра, – падение напряжения на измеряемой катушке (показывает вольтметр на схеме).

Стоит также рассказать о методике, позволяющей определить место межвиткового замыкания. Это делается следующим образом:

Статор, освобожденный от ротора, подключается через трансформатор к пониженному питанию, предварительно поместив к нему стальной шарик (например, от подшипника). Если катушки рабочие, шарик будет циклически двигаться по внутренней поверхности безостановочно. При наличии межвиткового КЗ, он «прилипнет» к этому месту.

Особенности ремонта коллекторных приводов

У данного типа электромашин чаще возникают механические неисправности. Например, стирание щеток или засорение контактов коллектора. В таких ситуациях ремонт сводится к чистке контактного механизма или замене графитовых щеток.

Тестирование электрической части сводится к проверке сопротивления обмотки якоря. В этом случае щупы прибора двум соседним контактам (ламелям) коллектора, после снятия показаний производится измерение далее по кругу.

Проверка обмотки якоря коллекторного электродвигателя

Отображенное сопротивление должно быть примерно одинаковым (с учетом погрешности прибора). Если наблюдается серьезное отклонение, то это говорит, что имеет место быть межвитковое КЗ или обрыв, следовательно, необходима перемотка.

Обмоточные данные электродвигателей

Это справочные данные, поэтому самый надежный способ получить такую информацию – обратиться к соответствующим источникам. Эти данные также могут приводиться в паспорте к изделию.

В сети можно встретить советы, в которых рекомендуют при перемотке вручную пересчитать витки и измерить диаметр провода. Это трата времени. Значительно проще и надежней по маркировке двигателя найти всю необходимую информацию, в которой будут указаны следующие параметры:

номинальные рабочие характеристики (напряжение, мощность, потребляемый ток, число оборотов и т.д.);
количество проводов для одного паза;
Ø проволоки (как правило, в данном показателе изоляция не учитывается);
информация о внешнем и внутреннем диаметре статора;
количество пазов;
с каким шагом выполняется обмотка;
размеры ротора и т.д.

Ниже представлен фрагмент таблицы с намоточными данными для электромашин типа 5A.

Пример таблицы с намоточными данными

Пошаговая инструкция перемотки электродвигателя своими руками

Необходимо сразу предупредить, что без спецоборудования и навыков работы перемотка катушек будет, скорее всего, бесполезным занятием. С другой стороны отрицательный опыт это тоже опыт. Понимание сложности процесса является лучшим объяснением его стоимости.

Первый этап — демонтаж

Мы приводим алгоритм действий для асинхронных машин, он следующий:

Отключаем привод от сети (380 или 220 В).
Демонтируем электромотор с конструкции, где он был установлен.
Снимаем задний защитный кожух охлаждающего вентилятора.
Демонтируем крыльчатку.
Откручиваем крепление торцевых крышек, после чего снимаем их. Начинать желательно с фронтальной части, после ее демонтажа ротор легко «выйдет» с тыловой крышки.
Вытаскиваем ротор.

Данный процесс можно существенно облегчить, если использовать специальное устройство – съемник. С его помощью легко освободить вал двигателя от шкива или шестерни, в также снять торцевые крышки.

Съемник для демонтажа

Мы не будем приводить инструкцию по разборке коллекторного двигателя, поскольку особо не отличается. Строение электромашины данного типа можно найти на нашем сайте.

Этап второй — снятие обмотки

Очередность действий следующая:

При помощи ножа снимаем бандажный крепеж и изоляционное покрытие с мест соединений проводов. В некоторых инструкциях рекомендуется зафиксировать схему соединений, например, сделав фотоснимок. Делать это особого смысла нет, поскольку это справочная информация и узнать ее по марке двигателя не составляет проблемы.
Используя зубило, сбиваем верхушки проводов с каждого торца статора.
Освобождаем пазы, используя пробойник соответствующего диаметра.
Очищаем статор от грязи, копоти, лака пропитки.

Статор, освобожденный от обмотки

На этом этапе мы рекомендуем остановиться, взять корпус и отвезти его специалистам. Самостоятельный демонтаж позволит снизить стоимость восстановительных работ. Как уже упоминалось выше, без спецоборудования качественно перемотать катушки довольно сложно. Для понимания сложности процесса опишем его технологию, что позволит облегчить выбор.

Перемотка статора (финальная фаза)

Процесс состоит из следующих действий:

Установка изоляторов в каждый паз (гильзование).
Толщина материала и его характеристики подбираются по справочнику.
Определяются обмоточные данные по марке двигателя.
На специальном станке производится намотка необходимого количества витков всыпных катушек. В сети можно найти фото и параметры самодельных ручных станков, но качество их работ довольно сомнительное. Станок для намотки всыпной обмотки
Катушечные группы укладываются в пазы, после чего производится их обвязка и соединение. Эти процессы довольно сложные и выполняются вручную.
Осуществляется пропитка. Для этого корпус нагревается до температуры 45°С – 55°С и полностью погружается в емкость с пропиточным лаком. Заливать лаком провода не имеет смысла, поскольку в этом случае все равно останутся пустоты.
После пропитки корпус помещают в специальную камеру, где осуществляется сушка при температуре 130-135°С.
Финальное тестирование катушек омметром.
Сборка и пробный запуск (если в ремонт передавались на только корпус, а и остальные детали и крепления).

Если на восстановление сдавался только корпус, рекомендуем перед тем, как включать мотор, проверить катушки.

Перемотка якоря

Процесс замены обмотки коллекторного двигателя несколько похож за исключением небольших нюансов, связанных с особенностью исполнения. Например, на перемотку отправляют якорь, а не корпус, при условии, что проблема возникла не с катушками возбуждения. Помимо этого имеются следующие отличия:

Для намотки применяется специальный станок, более сложной конфигурации.
Обязательно необходима проточка, балансировка якоря (в финальной части процесса), а также его чистка и шлифовка.
При помощи специального фрезерного станка производится нарезка коллектора.

Для перечисленных процессов требует спецоборудование, без него перемотка электродвигателей — пустая трата времени.

голоса

Рейтинг статьи
