Хвостовик sds plus что это?

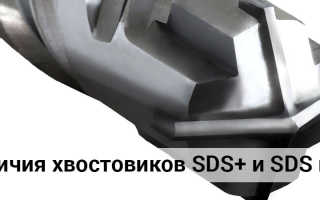

Чем отличается хвостовик SDS plus от SDS max

В этой статье мы подробно расскажем об основных различиях хвостовиков SDS+ и SDS max. Рассмотрим их конструкцию, особенности и назначение.

Хвостовик — это часть оснастки, которая фиксируется в патроне инструмента (станок, дрель, перфоратор).

Система крепления SDS была презентована миру в конце 70-х годов. На сегодняшний день, она используется в 90% перфораторов. По сравнению с «кулачковыми» патронами, система SDS намного эффективнее. При использовании ударного сверления на патрон производилось колоссальное давление, приводя его к разрушению. Для его защиты и была создана система SDS. В итоге, появилось несколько видов хвостовиков данной системы, для которых производят буры с различными посадочными наконечниками. В системе SDS буры по бетону с хвостовиками типов SDS plus и SDS max являются наиболее популярными. Чтобы разобраться в их отличии, нужно рассмотреть их конструкцию и применение.

Как устроен патрон SDS

Процесс фиксации легко понять, глядя на сам хвостовик. На нем расположены пазы, открытые и закрытые. Первые, выполняют роль направляющих, для входа бура в патрон. А закрытые, фиксируют его внутри стопорными шариками. Чтобы облегчить ход бура, хвостовик слегка смазывают. Именно за счет «свободного» хода сверла, патрон имеет защиту от ударного воздействия.

Хвостовики SDS plus

Тип SDS plus в большинстве случаев используют с инструментом весом 2-4 кг. Это легкие, строительные инструменты имеющие широчайшее применение в быту. Осуществляют бурение диаметром до 26 мм.

Особенности хвостовиков SDS plus:

4 паза: 2 открытых, для вставки буров, 2 закрытых, для их фиксации;

диаметр хвостовиков 10 мм;

вхождение в патрон 40 мм;

рекомендуемая длина сверла: минимальная 110мм, максимальная 1000 мм;

площадь контакта клиньев 75 мм 2 .

Хвостовики SDS max

Таким видом крепления оснащены инструменты «тяжелого» класса. Используется профессионалами, для более сложных работ перфоратором весом от 5 кг. В основном, применяется для ударных работ без сверления. Выполняют бурение диаметром более 20мм. Перфораторы SDS-max обладают двумя режимами: сверление с ударом и удар без сверления.

Отличие от конструкции SDS-plus состоит в асимметричности трапецеидальных пазов.

Особенности хвостовиков SDS max:

имеет 5 пазов: 3 направляют оснастку (открытые) и 2 фиксируют ее (закрытые);

диаметр хвостовика 18 мм;

вхождение в патрон на 90 мм;

площадь контакта клиньев составляет 389 мм 2 .

С помощью нажатия и поворота, сменить оснастку не составляет труда. Кроме буров, используют разные насадки: зубила, лопатки, трамбовки, мешалки.

Отличия хвостовиков SDS plus и SDS max. Выводы.

Хвостовики SDS+ и SDS max имеют разницу в диаметре, количестве пазов, их размерах. Смещение буров SDS+ по своей оси составляет 1 см, у буров SDS max это расстояние колеблется от 2-х до 5-и см.

SDS+ использую в большинстве своем для пользовательских, бытовых работ, а с помощью SDS max, можно профессионально выполнить бурение и разрушение. Об этом свидетельствует не только размеры используемых буров, но и собственно сама конструкция захвата оснастки.

Система крепления сменной оснастки SDS завоевала признание мира благодаря своей уникальной конструкции, которая позволит продлить срок эксплуатации инструмента и использовать его возможности в полной мере. На сегодняшний день, патрон SDS — это незаменимая часть профессионального и бытового строительного инструмента. Такая популярность заслужена не только потому что, система делает процесс работы инструментом удобным и легким, а еще потому, что защищает патрон от негативного воздействия импульсного удара.

Купить буры и сверла с системой SDS+, SDS max, Вы можете в нашем интернет-магазине, а не только, в таких крупных городах как Харьков, Одесса, Киев, Львов, Днепр, мы осуществляем доставку по всей Украине.

Все о сверлах SDS

1. Особенности
2. Обзор видов
3. Как выбрать?

Нередко в процессе проведения различных строительных работ возникает необходимость в использовании всевозможных видов сверл. Данные инструменты позволяют быстро и аккуратно сделать отверстия в конструкциях для гвоздей, саморезов, а также дают возможность обрабатывать сделанные углубления. Сегодня мы поговорим о сверлах типа SDS.

Особенности

Сверло SDS представляет собой небольшой бур, оснащенный тонкими режущими элементами, посредством которых создаются углубления в различных материалах, в том числе в бетонных основаниях, кирпичах и камнях.

Данная модель чаще всего используется для перфораторов. Как и другие разновидности, она имеет хвостовик и спираль, предназначенную для отвода остатков разрушенного материала из места сверления.

Режущая часть изделий с хвостовиками SDS делается из твердого сплава. Она может выпускаться с различными конфигурациями заточки и разным общим количеством лезвий. При этом режущие кромки создают таким образом, чтобы их концы были немного закругленными в отличие от стандартных сверл с максимально острой заточкой.

Хвостовик представляет собой деталь, при помощи которой сверло непосредственно присоединяется к патрону аппаратов. В зависимости от вида крепежного механизма этот элемент может значительно различаться по некоторым конструктивным особенностям.

На хвостовике изделия дополнительно крепятся специальные элементы для присоединения к патрону перфораторов. В зависимости от типа этого составного элемента сверла выделяют отдельные разновидности (SDS, SDS-top, SDS-quick).

Хвостовики SDS впервые были выпущены немецкой компанией Bosch. Такая инновационная разработка позволила быстро производить замену разных буров в перфораторе.

Существенным плюсом изделий SDS является их способность двигаться вокруг своей же оси с небольшой амплитудой. Это дает возможность защищать патрон агрегата от возможных ударных нагрузок, из-за которых инструмент нередко ломается во время работы.

Обзор видов

Нередко сверла такого типа продаются в крупных наборах, в которых имеется сразу несколько разновидностей таких изделий, но также их можно приобрести в строительных магазинах и по отдельности. Можно выделить несколько видов сверл SDS.

• SDS. Этот стандартный вариант считается наиболее распространенным. Его диаметр составляет 10 миллиметров. Он имеет хвостовик с двумя небольшими желобками. Они вставляются в патрон перфоратора на 40 миллиметров. Хвостовики такого вида обладают полной совместимость с этими же элементами типа SDS-plus.
• SDS-plus. Данная модель производится с хвостовиком (диаметр 10 миллиметров). Он тоже помещается в патрон инструмента на 40 миллиметров. Этот образец имеет всего 4 паза – 2 открытого типа и 2 закрытого типа. Первый вариант нужен для направляющих, второй предназначен для стопорных шариков. Площадь соприкосновения между клиньями патрона и самим хвостовиком составляет 75 кв. мм. Модель считается оптимальной для легких перфораторов, и при этом общая длина бура должна составлять примерно 110-1000 мм, а их диаметр должен варьироваться в пределах от 4 до 26 мм. Модель способна свободно продвигаться по своей оси с необходимой амплитудой (в патроне инструмента она, как правило, составляет 1 сантиметр).
• SDS-top. Такая модель не считается распространенным вариантом, она используется довольно редко. Изделие предназначено для строительных перфораторов средних габаритов с заменяемыми патронами. Диаметр хвостовика достигает 14 мм. Как и в предыдущей модели, SDS-top предусматривает всего 4 паза – по 2 паза открытого и закрытого типов. Площадь в месте контакта с клиньями равна 212 кв. мм. SDS-top способны делать углубления длиной не более 16 мм.
• SDS-max. Эта разновидность довольно часто используется при проведении строительных работ. Модель предназначена для тяжелых аппаратов, для буров с большим диаметром. Диаметр изделия составляет 18 миллиметров. Общая площадь контакта с клиньями достигает 389 кв. мм. Образец иногда применяется для работы по металлу и бетону. Эта часть закрепляется в патроне агрегата на 90 мм. SDS-max имеет всего 5 пазов: 3 открытого типа и 2 закрытого типа. Модель может свободно вращаться вокруг своей оси, в патроне аппарата амплитуда при этом будет составлять от 3-х до 5 сантиметров.
• SDS-quick. Данный образец отличается от всех остальных моделей тем, что вместо пазов в нем предусмотрены специальные выступы. Такую разновидность используют редко. В держатель можно прикреплять биты, сверла с другим хвостовиком (чаще всего с 6-гранным 4-дюймовым).
• SDS-hex. Разновидность применяется исключительно для отбойных молотков с высоким значением ударной энергии, для буров ее использовать не рекомендуется. Она обладает большими габаритами по сравнению с остальными моделями. Образец сможет подойти для тщательной обработки каменных поверхностей, бетона, асфальта, но также иногда им работают и по дереву.

Как выбрать?

При выборе такого инструмента помните, что каждая отдельная модель может подходить не для всех работ. Многие образцы SDS подходят для режущих элементов, которые не применяются для обработки в простых бытовых условиях, потому что они отличаются относительно большим диаметром.

Чаще они используются в случаях, когда нужно сделать большие углубления в бетонных конструкциях, гранитных поверхностях.

Оптимальными вариантами для стандартных работ смогут стать модели SDS, SDS-max, SDS-plus. Последние 2 варианта считаются похожими. Различие этих моделей заключается в общем количестве канавок. SDS-max, как правило, выпускается с 5 такими элементами, а SDS-plus – с 4, также они будут различаться друг от друга габаритами. Кроме того, они могут использоваться для буров разных видов: первый вариант берут для буров от 20 мм, второй вариант можно взять для кромок до 26 мм.

В следующем видео рассказывается о сверлах SDS-plus.

Хвостовики SDS Max и SDS Plus: в чем их отличия

Строительный перфоратор – мощный инструмент, успешная и эффективная работа которого зависит от правильно подобранного хвостовика. Всемирно известный гигант по производству техники и инструментов – немецкая компания BOSCH разработала специальные буры-насадки для строительных перфораторов под маркировкой SDS. На сегодняшний день профессионалам известно пять разновидностей сверл и держателей SDS.

Эта статья познакомит Вас со всеми моделями хвостовиков SDS, а также с отличиями самых распространенных из них: – Вы узнаете, что такоеSDS Plus и SDS Max, и узнаете в чем их отличие.

Сверла системы SDS: назначение, особенности и разновидности

Это и стало основной причиной появления нового вида буров по бетону с инновационной системой фиксации в патроне.

Посадочный наконечник нового бура устроен и работает просто: по направляющим пазам хвостовик устанавливается в патрон. Затем его проворачивают, и закрытые пазы замыкают соединение стопорными шариками. Такой механизм крепления создает свободный ход бура и тем самым снимает давление на патрон во время ударной работы. Для дополнительного облегчения хода, посадочный наконечник бура специалисты рекомендуют смазывать маслом.

Всего компания Bosch разработала пять модификаций буров с инновационным креплением:

1. Сверло SDS plus – его называют первым при упоминании системы СДС, используют со строительными перфораторами для легких работ;
2. Бур SDS max – второй по популярности, применяется для перфоратора с большим диаметром отверстия, от 20 мм с тяжелым профессиональным строительным инструментом;
3. SDS quick – одна из последних разработок по системе сдс, используется только с конкретными моделями перфоратора, особенности – с держателем данного сверла можно использовать насадки с шестигранным хвостовиком на ¼ дюйма;
4. SDS top – менее распространенный хвостовик, используется для сверления отверстий более 16 мм совместно с перфораторами класса 4кг, патрон sds + меняется на sds top;
5. SDS HEX – отдельная категория, используется исключительно для долот и пик в отбойных молотках для тяжелых ударных работ с бетоном, асфальтом, плиткой, стенами.

Отличие SDS Max и SDS Plus, популярные модели

Уникальная технология конструкции и крепления буров в инструменте делает их незаменимыми в наше время: система SDS оправдала себя как надежная инновация, продлевающая эксплуатационные сроки рабочего инструмента, и позволяющая максимально задействовать функциональные и мощностные возможности инструмента без потерь. А современное исполнение буров делает их удобными и практичными для работы с бытовым и профессиональным ударным инструментом.

Бур по бетону SDS Plus используется с бытовыми перфораторами малого веса: 2-4 кг, их используют в домашних и промышленных условиях для бурения отверстий в твердых материалов глубиной до 26 мм.

Строение хвостовика СДС+ легко запомнить: на профиле расположено четыре паза: 2 открытых и столько же закрывающих. Открытые служат направляющими для входа в патрон (на 40 мм глубиной). В закрытые пазы входят стопорные шарики, фиксируя бур в инструменте.

Буры представлены в часто используемых диаметрах – 6мм, 8 мм, 10мм, 12мм.

Буры проломные SDS Max – отличаются уже визуально. Диаметр бура СДС Макс вдвое больше, чем сдс+ – от 20 мм, и используется как рабочая часть тяжелых перфораторов в строительстве и при демонтаже поверхностей. Такие буры актуальны при штробировании стен, потолков, бетона, фундамента, асфальта и прочих твердых поверхностей.

Конструкция сдс макс немного усложнена: длина бура позволяет вставить его в перфоратор на 90мм глубину, а пятикратное количество канавок (из которых 3 – открытые и направляющие, а 2 – закрытые и удерживающие) обеспечивает надежное удержание и свободный ход сверла.

Для работы с таким сверлом по бетону SDS Max требуются специальные перфораторы SDS Max. Модели с особой востребованностью среди профессионалов производятся такими торговыми марками:

• Makita;
• Hilti;
• Bosch Professional;
• DeWalt;
• Sparky Professional.

Один перфоратор на все случаи жизни

Для этого существуют универсальные дополнения: переходник для перфоратора с SDS Max на SDS Plus. Специальный адаптер позволяет фиксировать более короткие буры сдс+ в перфораторы для профессионалов.

Так же и обратный переходник с SDS Plus на SDS Max, отлично выручает в моменты, когда нет поблизости дорогостоящего строительного инструмента для штробирования широких и глубоких отверстий.

Переходник с SDS Plus на биту подойдет для тех же целей и позволит использовать мощный и тяжелый перфоратор с обычными насадками-сверлами для дрели.

Покупка переходников обойдется Вам всего в 250-500 грн, в зависимости от установленных магазином цен, и сэкономит от 2,5 до 40 тыс грн на инструменте.

Выводы по обзорному сравнению хвостовиков

Инновация по сей день позволяет:

• Экономить ресурс инструмента;
• Использовать возможности перфоратора на 100%;
• Уменьшать выработку деталей, на которые приходится удар.

Разработки достигли финала, когда магазины стали предлагать мастерам 5 различных модификаций хвостовиков SDS, каждый из которых исполняет отдельную роль.

Самые популярные у профессионалов – хвостовики SDS Max и SDS Plus. Насадки Плюс – входят в патрон на 2,6 см и проделывают отверстие диаметром до 12мм. Насадки Макс – углубляются в патрон на 9 см, а их диаметр превышает 20мм.

Существующие переходники позволяют использовать разные буры, биты и насадки с любым имеющимся инструментом для сверления и штробирования.

Характеристики сверл sds-plus

Советы по выбору

Прежде чем определяться с выбором такого инструмента, необходимо очертить план строительных работ. Сверло SDS-plus выручит как профессионала, так и того, кто только столкнулся со строительной сферой.

Первое, на что стоит обратить внимание — это поверхность, которую нужно будет сверлить. В зависимости от технических характеристик можно избавиться от лишнего шума, ускорить работу и сделать ее более качественной

А также стоит определиться с целью сверления. Например, для установки выключателей и просверливания дыр для будущей картины понадобятся разные насадки.

При покупке советуется соотносить цену и качество. Прежде всего рекомендуется исходить из задач, которые стоят перед проведением строительных работ. Нередко такой инструмент окупает себя за первых несколько недель, поэтому стоит присматриваться сразу к более профессиональным решениям.

В следующем видео представлен обзор SDS-plus сверл BOSCH.

Важные параметры

Без сверления отверстий в различных поверхностях невозможны строительство и ремонт. И если для выполнения отверстия в конструкции из древесных материалов, кирпича и гипсокартона вполне подойдет обычная электрическая дрель, то справиться с бетонной конструкцией в состоянии только перфоратор. Особенность этого оборудования заключается в том, что оно может не только сверлить обрабатываемую поверхность, но и оказывать на нее ударную нагрузку, то есть выполнять функцию отбойного молотка. Естественно, для установки на перфоратор необходимо использовать специальный инструмент – бур. От обычного сверла по металлу он отличается целым рядом параметров.

Между собой буры отличаются конструктивными особенностями, среди которых следует выделить:

1. исполнение спиральной части;
2. наличие специальной полости во внутренней части;
3. материал изготовления рабочей части, в качестве которого может быть использован твердый сплав;
4. количество и геометрические параметры режущих кромок.

Основные части бура

Буры от обычного сверла отличает и конструкция хвостовика, который позволяет надежно фиксировать их в патроне применяемого оборудования. Наиболее распространенными типами хвостовиков буров по бетону и патронов, используемых при работе с перфораторами, являются следующие.

Буры SDS-plus, как и патроны данной категории, предназначены для установки на перфораторы средней и легкой серии. Именно устройства данного типа чаще всего используются домашними мастерами для выполнения различных ремонтных и строительных работ. Диаметр хвостовика СДС-плюс не может превышать 18 мм.

Буры с этим хвостовиком предназначены для легких строительных перфараторов

Предназначенные для обработки бетона буры с хвостовиками категории SDS-max (диаметр их крепежной части превышает 18 мм) используются в комплектации перфораторов профессиональной серии.

Система SDS-max с увеличенной контактной площадью клиньев предназначена для тяжелых перфораторов

Основными производителями буров по бетону SDS-plus (наиболее ходовой категории) являются китайские компании. Как правило, параметры такой продукции соответствуют требованиям, которые приводит ГОСТ, поэтому ее можно устанавливать на любые перфораторы. Между тем не стоит пытаться вставить инструмент для работы с бетоном в обычную дрель, так как сделать это даже при значительных усилиях не получится.

Чтобы правильно выбрать бур для перфоратора, следует учитывать такие параметры рабочей части, как:

• длина, от величины которой зависит то, какой глубины отверстие вы сможете просверлить;
• диаметр.

Рабочие параметры бура

С учетом того, что буры для перфоратора используются в работе с особо прочным материалом (бетоном, натуральным и искусственным камнем), их конструкция имеет усиленное исполнение, а рабочая часть выполняется в форме двойной спирали. Именно это позволяет применять буры для перфоратора при работе с бетоном и другими материалами в течение длительного времени, не переживая за их техническое состояние. Многие модели буров по бетону для перфоратора оснащаются наконечником из прочнейшего сплава марки ВК8, что позволяет успешно использовать их для обработки материалов, отличающихся особо высокой прочностью.

Выбирать инструменты данного типа несложно: все их наиболее значимые параметры указаны в маркировке. Например, если перед вами бур для бетона с маркировкой 6х160, то это означает, что у него следующие размеры: рабочий диаметр – 6 мм, длина – 160 мм. Надо иметь в виду, что в маркировке инструмента указывается его рабочая длина, которая несколько меньше размеров рабочей части.

Диаметр рабочей части буров по бетону, устанавливаемых на перфоратор, может находиться в интервале 4–30 мм. Самые популярные размеры входят в диапазон 6–10 мм. Применяя бур по бетону такого размера, можно, в частности, выполнить отверстие под размещение дюбеля.

Что такое хвостовик SDS PLUS?

SDS-plus. Самый распространённый тип хвостовиков. Диаметр хвостовика 10 мм и он также вставляется в патрон на 40 мм. В отличии от SDS имеет не два, а четыре паза — два открытых и два закрытых.

Для чего нужен хвостовик сверла?

Хвостовик — часть сверла или бура, зажимаемая в патроне дрели, станка или строительного перфоратора, продолговатый выступ на конце клинка, служащий для крепления рукояти.

Что значит SDS PLUS?

Хвостовик SDS plus вставляется в патрон перфоратора на глубину 40 мм и фиксируется в пазах благодаря стопорным шарикам. Площадь контакта клиньев равна 75 мм2, что обеспечивает плавный ход бура и высокий уровень вращательного момента.

Чем отличается SDS от SDS PLUS?

SDS + и SDS max — это разные типы патронов у перфораторов. … Различие между двумя типами патронов заключается в размере хвостовиков. С патроном SDS + используются буры с хвостовиком 10 мм, а для SDS max выпускается оснастка с хвостовиком 18 мм. Больший диаметр хвостовика повышает надежность инструмента.

Что такое хвостовик HEX?

Шестигранный хвостовик — или как его ещё называют гексагональный (hex). Конструкция — правильный шестигранник и такая форма крепления обеспечивает высокую стойкость к проворачиванию. Возможность использования такой оснастки в трёхкулочковом патроне или при вставлении в держатели вставок для отвёрток.

Для чего нужен хвостовик?

Хвостовик – обсадная колонна потайного типа, которая устанавливается в специальной системе подвески в предыдущей обсадной колонне («внахлёст» на 20-50 м). Хвостовик может как цементироваться, так и не цементироваться, что обусловлено в первую очередь прочностью пород разрабатываемого пласта-коллектора.

Какую форму может иметь хвостовик сверла?

Форма четырехгранного хвостовика – усеченная четырехгранная пирамида. Изготавливается с 1850 года, способ изготовления – кузнечный. Современные распространенные типы патронов не могут его центрировать.

Какие бывают патроны для перфоратора?

Наиболее популярными являются патроны типа SDS, подразделяющиеся по размерам, а именно: SDS-plus и SDS-max, а также SDS-top. Патрон для перфоратора является характеристикой мощностных показателей и веса прибора. Например, когда говорится о перфораторах типа SDS-max, подразумевается крупногабаритный тяжелый инструмент.

Что такое SDS?

SDS — в вычислительной технике, протокол для полевой шины CAN. SDS — в вычислительной технике, Software-defined storage (программно-определяемые хранилища) SDS — в химии, лаурилсульфат натрия

Какой патрон для перфоратора лучше?

Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. … Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг.

В чем разница между сверлом и буром?

Это обусловлено конструктивными особенностями патрона, бур закрепляется в специальном патроне перфоратора (нежесткое крепление для быстрой смены бура), а сверло закрепляется в кулачковом патроне дрели (жесткое крепление). …

Какие бывают Буры для перфоратора?

Для домашнего и редкого использования вполне подходят недорогие буры. В их числе такие марки, как: Интерскол, Энкор, 888 и т.
…
Буры для перфоратора по бетону бывают нескольких видов, различающихся по типу хвостовика:

• SDS Plus.
• SDS Max.
• SDS Top.
• SDS Quick.
• SDS Hex.

Можно ли использовать бур для перфоратора в дрели?

Всё, одеваем (вбиваем молотком) втулку на сверло (диаметр втулки подбирается под диаметр сверла, нас интересует внутренний диаметр втулки) и зажимаем бур в патроне ударной дрели. Разумеется что любой инструмент, нужно использовать по назначению, и тогда мы может требовать от него должного качества выполненной работы.

Что такое хвостовик в машине?

Хвостовик коробки переключения передач соединяет тягу привода с рычагом механизма переключения передач. Хвостовик КПП выполняет функции: … Соединения дистанционного механизма переключения передач и с тягой привода Компенсирует поперечные и продольные смещения деталей привода в момент движения автомобиля.

Где закрепляется хвостовик сверла?

Хвостовиком закрепляют сверло в шпинделе станка. Спиральные сверла по размерам стандартизованы и выпускаются с цилиндрическим и коническим хвостовиками.

Куда вставляется сверло?

Инструмент вставляется в перфоратор до упора. При этом сверло или бур, которые надо вставить в перфоратор, необходимо держать вертикально. Если пренебречь этим требованием, можно столкнуться с тем, что инструмент будет вылетать или даже ломаться, а также это может привести к выходу из строя самого перфоратора.
