Эксцентрик для мебели как пользоваться?

Мебельная эксцентриковая стяжка, какая бывает и как установить

Наряду с шурупной стяжкой в соединении деталей мебели при сборке, используют еще один вид крепежа – мебельная эксцентриковая стяжка. Другие названия этого крепежа – эксцентрик, минификс. Для ее установки требуется понимание, как она «работает». Для облегчения нанесения разметки перед стягиванием детали используются специальные шаблоны – мебельные кондукторы.

  1. Немного справочной информации
  2. Что представляет собой мебельная эксцентриковая стяжка
  3. Как правильно установить мебельную эксцентриковую стяжку

Немного справочной информации

Долгие годы в отечественном производстве мебели из ламинированного ДСП использовали шурупную стяжку. У нас она получила название «конфирмат», «евровинт», а в Европе – ее называют одноэлементной или Einteilverbinder. Несмотря на низкую цену этой стяжки, у нее есть один существенный недостаток – головки конфирматов, даже под заглушками очень заметны на стенках корпуса. А это в свою очередь делает ее не слишком качественной и привлекательной. Мебель, собранная без видимого крепежа смотрится солиднее и красивее, автоматически относится к более высокому сегменту.

По мере роста изготовления корпусной мебели своими руками, применения современных технологий на рынке стали появляться другие виды качественных стяжек, отличающихся принципом соединения от привычного конфирмата. Мебельная эксцентриковая стяжка – одна из них. Из ее преимуществ стоит выделить следующие:

  • Эксцентриковая стяжка устанавливается так, что незаметна на внешнем покрытии.
  • Минификсы обеспечивают возможность повторной сборки. Соединение устроено таким образом, что вы можете рассоединить детали и соединить обратно.
  • Мебельные эксцентрики обладают высокой прочностью соединения. Они используются не только для сборки корпуса мебели, но и для крепления столешниц.

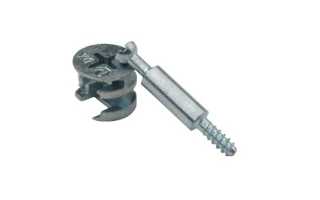

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Как правильно установить мебельную эксцентриковую стяжку

Эксцентриковые стяжки всегда делают вместе с шкантовым соединением. Когда первые создают усилие между деталями, вторые – определяют заданное взаиморасположение деталей, что является обязательным для монтирования устойчивой стяжки.

Для установки мебельного минификса потребуется сверла диаметром 7 и 10мм, а также фреза диаметром 15/25мм. Схема установки довольно непростая для понимания с первого взгляда для новичка.

Установка мебельной эксцентриковой стяжки сопровождается сверлением трех отверстий в разных плоскостях:

  • Диаметром 5 мм с внутренней стороны боковины (вертикали).
  • Диаметром 7-8мм в торце полки или столешницы (горизонтали).
  • Фрезой диаметра 15мм с «изнаночной» стороны полки или столешницы (горизонтали).

Аналогичным образом устанавливается мебельная эксцентриковая стяжка для крепления задних стенок и фальш-панелей. В этом случае роль горизонтали «выполняет» фронтальная деталь, а принцип крепления остается тем же.

Как установить двухстороннюю эксцентриковую стяжку более понятно на схеме.

Для облегчения нанесения разметки для засверловки под эксцентрик удобно пользоваться мебельными кондукторами. Они продаются в готовом виде. Вы также можете изготовить их своими руками из подручного материала.

На прочность эксцентриковой стяжки влияет качество самих материалов и правильность установки. Качественные детали стоят несколько дороже, но если вы хотите прочную и надежную стяжку, то не стоит экономить на деталях. Но даже если все элементы стяжки – высочайшего класса, а отверстия сделаны не верно, или стержни вмонтированы неправильно, то и качество самой стяжки значительно падает. Будьте внимательны.

Эксцентриковая стяжка для мебели: преимущества, как устанавливать

  1. Первое знакомство
  2. Преимущества и недостатки
  3. Область применения
  4. Используемые материалы для изготовления
  5. Размеры элементов
  6. Процедура монтажа

Всем привет! Думаю, вы согласитесь с тем, что сбить мебель дешевыми гвоздями — это самое ужасное, что можно придумать. И от подобных решений давно отказались. Когда выполняется сборка мебели, важна не только надежность и практичность, но также и эстетика результата. Перед тем как собрать комод или какой-то шкаф, подумайте о выборе подходящих креплений. Сегодня на рассмотрении эксцентриковая стяжка для мебели.

Хочу рассказать вам о том, что это такое, как закрепить, подойдет ли стяжка для быстрого монтажа и как пользоваться подобной фурнитурой.

Думаю, никто из вас не любит, когда торчат фрагменты мебели, а также ощущается хлипкость соединений. Движется то, что в теории двигаться не должно.

Чтобы решить подобные проблемы, актуальные для полок, шкафов, комодов, а также пеналов и прочих видов мебели, применяют эксцентриковые стяжки. Иногда это незаменимое соединение, и очень надежное. Но установка довольно сложная. Потому узнать, как установить пошагово, точно не помешает.

Первое знакомство

Начнем с того, что эксцентриковая стяжка для мебели является одним из видов мебельной фурнитуры , которая используется для сборки.

Конструктивно элемент состоит из:

  • стойки;
  • эксцентрика;
  • футорка.

Стойку еще называют штоком. В его роли выступает саморез или же винт. А футорк в этом креплении выполняет задачи гайки.

В некоторых комплектах, среди которых эксцентрики-стяжки от Hettich, еще втулка. Также называют ее муфтой. Позволяет вкручивать стержень не в пластик, дерево или ДСП, а в саму втулку.

Если стяжка имеет большой диаметр, то в комплект добавляют декоративную заглушку из пластика для лицевой стороны.

За счет втулки можно повысить показатели износостойкости, а также прочности. За счет применения металла конструкция будет меньше расшатываться, нежели отверстие, выполненное в ДСП. Так что от себя советую брать фурнитуру, где есть муфта. С такой стяжкой мебель прослужит намного дольше, а также удастся избежать поломок.

Принцип действия простой. Это двусторонняя фурнитура. В круглое отверстие, выполненное в мебели, вставляют муфту. В нее вкручивается стойки. А эксцентрик уже соединяет их с боковой стороны. Если с верхней стороны остается неприглядный визуально элемент, то его просто закрывают с помощью заглушки.

Еще один момент. Эксцентриковая стяжка для мебели имеет 2 других названия. Это растекс и минификс.

С этим разобрались.

Можем двигаться дальше по плану.

Преимущества и недостатки

Современная эксцентриковая стяжка для мебели имеет сильные и слабые стороны. Прежде чем купить мебель, либо приготовиться к сборке своими руками, следует подобрать подходящие варианты креплений.

Читать еще:  Глубокое травление латуни в домашних условиях

Одним из вариантов станет применение минификс.

Такие виды фурнитуры обладают следующими преимуществами:

  • Если растекс уже встроен в мебели, то есть установлена втулка и эксцентрик, то сборка займет минимум времени. Из инструментов пригодится только отвертка;
  • Фурнитура износостойкая и может выдержать многократные разборки и установки. Не разбалтывается, а также не теряет качества и прочность;
  • С лицевой стороны стяжка остается незаметной. Не портит внешний вид мебели. Заметна только изнутри. Но и тут можно задействовать заглушку;
  • Детали можно устанавливать под разными углами. Угловая фурнитура обычно монтируется под углом 90, 135 и 180 градусов;
  • Эксцентрик-стяжка добавляет жесткости мебельной конструкции;
  • Снижается количество используемых элементов. К примеру, чтобы закрепить столешницу к бокам, царги использовать не нужно;
  • Длительный срок службы;
  • Элемент выдерживает большую нагрузку.

Как видите, достоинств более чем достаточно.

Но есть и обратная сторона.

Среди недостатков выделяют такие моменты:

  • Довольно высокая цена . Купить евровинт или конфирмат можно по цене в 2 раза дешевле. Если брать несколько деталей, это не ощущается. Но при использовании большого количества фурнитуры расходы заметно увеличиваются;
  • Сложность монтажа . Конфирмат требует только 1 сверления для установки. Если брать минификс, то отверстий будет 3. Потому монтаж мебели занимает больше времени, а также сил;
  • Время работы . Чтобы закрутить евровинт, нужно совсем немного времени. Эксцентриковая стяжка своими руками монтируется намного дольше.

Можно ли считать перечисленные недостатки существенными на фоне очевидных преимуществ? На мой субъективный взгляд, нет. Мебель получится прочной и устойчивой Плюс прослужит намного дольше. Это более чем весомые аргументы, чтобы потратить немного больше времени, а также денег. Но решать вам.

Область применения

В чертеж многих мебельных конструкций включают эксцентриковую стяжку.

Минификс широко применяется для мебели, которую регулярно разбирают и собирают, отправляют на временное хранение. Сюда относят диваны-раскладушки, офисные столы, складные столики и пр.

Фурнитура отлично себя показывает в ситуациях, когда нужно выдержать большую весовую нагрузку. Элементы отличаются прочностью. Особенно те, в конструкции которых используют футорки, а также корпус.

Минификсы советуют применять, когда нужно выполнить Т или Г-образное соединение под прямым углом. Это обеспечит максимальную степень надежности, а также прочности.

Эксцентрик поможет, если нужно исключить в дизайне мебели торчащие крепления. А потому их активно задействуют при соединении мебельных фасадов.

На практике минификсы широко используют при сборке таких компонентов меблировки:

  • столешницы;
  • днище;
  • задние стенки;
  • шкафы-купе;
  • пеналы;
  • комоды;
  • детские пеленаторы;
  • кроватки;
  • тумбочки и пр.

Также минификс станет верным помощником при сборке встроенной мебели.

Используемые материалы для изготовления

Эксцентриковым стяжкам придают различные размеры и конфигурации, а также комплектуют по-разному.

Не последнюю роль играет то, из каких материалов сделан минификс.

В основном для стяжек используют металл. Но встречаются и пластиковые аналоги.

Фурнитура из пластика подойдет только небольшим горизонтальным предметам. Это полки и легкие конструкции. Установка предельно простая. Вставляется шток в неразрезной конец, и наносится пара ударов молотком. Но если на деталь будет воздействовать большая масса, футорки раздаются в ширину и повреждают ДСП. В итоге образуется трещина. Потому при использовании пластиковых стяжек мастера советуют дополнительно использовать клей. Состав заливается в отверстие, куда монтируется муфта.

Минификс из металла установить сложнее. Зато он может с легкостью выдержать вес кухонного гарнитура, не повреждая мебель. Клей не требуется. Зато придется провести зенкование. Так называют процесс выравнивания отверстий. В сравнении с пластиком, металл менее податлив. Потому под воздействием давления не принимает форму углубления.

Размеры элементов

Когда подбирается эксцентриковая стяжка для мебели, учитывается размер детали, а также размеры посадочных отверстий.

Размеры минификс отличаются:

  • Высота стойки обычно варьируется от 38 до 58 мм;
  • Диаметр стойки чаще всего 12, 15 и 25 мм. Причем 15 мм считается самым популярным решением;
  • Стяжки выпускают размерами 5х50, 7х50 и 7х70 мм.

Чтобы сделать правильный выбор, следует учесть вес, который предстоит выдерживать элементу. А также взять во внимание установочные отверстия.

Если это полка, то штока на 10 мм вполне хватит. Для габаритной мебели лучше брать стойки с длиной 26-34 мм.

Процедура монтажа

На мой взгляд, в домашних условиях с нуля монтировать в мебель минификс нецелесообразно. Здесь требуется определенный навык, точность, а также оборудование.

И еще один важный момент.

Неправильно установленная эксцентриковая стяжка для мебели становится бесполезной, а также теряет все свои достоинства.

Если же решили все взять в свои руки, то следует действовать так:

  • Начните с разметки. Нанесите метки в точках, где будут сверлиться пазы. Отступайте от края минимум 10 мм. Нельзя сверлить отверстие под шток на расстоянии от кромки менее половины толщины самого эксцентрика;
  • Далее идет присадка. Сверлите предельно аккуратно. Отверстия не нужно делать сквозными. Иначе качество сильно пострадает;
  • Используйте ограничители для сверла. Вам понадобится дрель с фрезой, либо шуруповерт;
  • Для стяжки широко используют сверла 15 мм диаметра для прочного и красивого соединения;
  • В отверстие под шток вбивается втулка, а затем идет сам шток;
  • На второй детали фиксируется эксцентрик. Верхняя поверхность оказывается на одном уровне с материалом мебели;
  • Оба элемента соединяются, эксцентрик затягивается.

Для наглядности посмотрите видео.

Обычно изготовители прикладывают подробную инструкцию. Так что выполнить сборку будет проще.

Думаю, на все вопросы ответил.

Теперь ваша очередь.

Что думаете о такой стяжке? Что лучше — эксцентрик или обычный конфирмат? Приходилось ли работать с ними своими руками?

Жду ответов, а также историй из личного опыта.

Преимущества и недостатки мебельной эксцентриковой стяжки

При сборке мебели важно, чтобы детали были соединены не только прочно, но и красиво. Мало кто оценит неаккуратно торчащие фрагменты креплений или неприятное ощущение от их хлипкости и подвижности. Эту проблему поможет решить стяжка эксцентриковая мебельная – незаметный и надежный вид крепежа. Однако в сравнении с другими способами, этот – несколько сложнее, поэтому нужно внимательно изучить инструкции.

  1. Особенности крепления
  2. Сфера применения
  3. Материалы изготовления
  4. Размеры
  5. Нюансы монтажа
  6. Видео

Особенности крепления

Эксцентриковые стяжки для мебели состоят из таких частей:

  • стойка (другое название – шток, может быть как саморезом, так и винтом);
  • эксцентрик;
  • футорка (выполняет функции гайки).

Иногда в комплекте есть втулка, она же муфта, чтобы вворачивать стержень не в древесину или пластик, а в нее. При большом диаметре стяжки добавляется пластиковая декоративная заглушка на лицевую сторону. Втулка увеличивает износостойкость и прочность – металлическая деталь не так расшатывается, как проделанное отверстие в ДСП. Так что лучше выбирать фурнитуру с муфтами, чтобы избежать поломок и продлить срок эксплуатации мебели.

Основа принципа действия достаточно проста: в круглое отверстие на мебели вставляется муфта, в нее вворачивается стойка, а эксцентрик соединяет их сбоку. Если сверху остается видна какая-то неэстетичная деталь, то надевается заглушка.

Эксцентриковые мебельные стяжки также называют минификсом или растексом.

  1. Если минификс уже встроен в нужное место, вставлена втулка и эксцентрик, монтаж не займет много времени. Единственный инструмент, который может потребоваться, – плоская отвертка.
  2. Данный тип фурнитуры очень износостойкий и выдерживает неоднократную сборку и разборку, при этом не разбалтывается, не теряет своих качеств и прочности.
  3. С лицевой стороны стяжка незаметна и не портит дизайн изделия, увидеть ее можно только изнутри, да и здесь при необходимости используют заглушку.
  4. Возможность крепить детали под разными углами (самые частые варианты – 90, 135 и 180 градусов).
  5. Крепление добавляет жесткости всей конструкции.
  6. Сокращение числа запчастей, например, если крепить столешницу напрямую к бокам, царги не понадобятся.
  7. Долгий срок службы и способность удерживать большой вес.

К недостаткам относятся:

  1. Относительно высокая стоимость. Эксцентриковый минификс дороже обычного конфирмата примерно в два раза. При использовании большого количества элементов такая разница может ощутимо повлиять на итоговую стоимость предмета мебели.
  2. Одноэлементный конфирмат требует всего одного просверленного отверстия для установки, тогда как в случае применения минификса отверстий нужно три. Из-за этого установка мебельной стяжки несколько усложняется.
  3. Время работы. Ввернуть евровинт гораздо быстрее.
Читать еще:  Как наточить ножницы в домашних условиях иголкой?

Количество достоинств минификса перевешивает его мелкие недостатки, особенно когда речь идет о сборке качественной, долговечной мебели для собственного пользования.

Сфера применения

Эксцентриковую стяжку часто применяют для мебели, которую нужно часто перевозить в разобранном виде или убирать на хранение после каждого использования (складные столы, диваны-раскладушки и так далее). Не подведет такая фурнитура и в том случае, если ей нужно будет выдержать большой вес – она очень прочная, особенно при включении в набор дополнительной футорки и корпуса.

Обычно именно минификсы рекомендуют для Г-образных и Т-образных креплений под прямым углом, ведь даже в таких условиях они вполне надежны. Также эксцентриковые стяжки полезны там, где дизайн подразумевает отсутствие торчащих креплений, например, с их помощью можно присоединить мебельный фасад.

На практике с помощью таких стяжек прикручивают столешницы, днища, задние стенки комодов, шкафов-купе, пеналов, тумбочек и прочего. Еще одна сфера применения – встроенная мебель. Разнообразные подвиды позволяют подобрать фурнитуру как для крупногабаритных предметов, так и для миниатюрных.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

При монтаже стяжек с последующей перевозкой готового изделия нужно помнить, что пластик не поцарапает соседние детали, а металл может. Если были выбраны втулки из нержавеющей стали, нелишним будет принять дополнительные меры безопасности.

Размеры

Размеры эксцентриковых стяжек разнятся. Высота стойки может варьироваться от 38 до 58 миллиметров. Диаметр обычно составляет 12, 15 или 25 мм, самый распространенный вариант – 15 мм.
Сами стяжки могут быть 5 на 50, 7 на 50 и 7 на 70 миллиметров. Чтобы выбрать нужную, необходимо оценить вес, который ей придется выдерживать, а также размеры отверстий под крепления. Например, для небольшой полочки достаточно маленькой стяжки. Зато при сборке крупногабаритных изделий стоит задуматься об усиленных креплениях с дополнительной футоркой и корпусом.

Для полок обычно выбирают шток длиной около 10 миллиметров, а эксцентриковая стяжка мебели больших размеров уже требует длинную стойку – от 26 до 34 миллиметров.

Нюансы монтажа

Необходимо знать, как установить эксцентриковую стяжку: при неправильном использовании она будет практически бесполезна и потеряет все свои преимущества. Начать следует с разметки: поставить карандашом или мелом отметки там, где планируется просверлить пазы. Оптимальный отступ от края составляет не менее 10 мм, на обеих соединяемых деталях он должен быть одинаковым. Отверстие под шток не должно располагаться от кромки менее, чем на половину толщины эксцентрика. Чаще всего к приобретенной мебели в специализированном магазине прилагается инструкция по сборке, где обычно даются все необходимые рекомендации. При неточной наметке отверстий с большой долей вероятности можно сказать, что стержень будет болтаться, и стяжка будет слабой. Поэтому измерения должны быть с минимальными погрешностями.

Второй шаг – это присадка. Очень важно просверлить все отверстия аккуратно, не сделав их сквозными, ведь от этого сильно зависит качество результата. На используемое сверло разумно будет надеть ограничитель. Из инструментов понадобятся: дрель и фреза или шуруповерт. Размеры сверла выбираются исходя из заявленных размеров штока. В большинстве случаев подойдет диаметр около половины сантиметра, чтобы закрепить со стороны самореза. Для того отверстия, где происходит соединение стойки с эксцентриком, обычно нужно сверло около 8 мм в диаметре, но все зависит от конкретного крепления.

Узнать, какого размера должно быть отверстие под эксцентрик, достаточно легко: высота головки около 3 мм, еще столько же нужно, чтобы захватить головку. То есть из общей длины штока нужно отнять 6 мм.

Установка эксцентриковой стяжки стандартного размера потребует сверло 15 мм в диаметре, это позволит скрепить детали без зазора – так будет прочнее и эстетичнее. В качестве инструмента лучше всего подойдет фреза. Для более точной разметки применяются трафареты и даже специальный кондуктор, при желании их можно приобрести в магазине. Если предстоит работать с деревом, лучше взять специальное сверло именно под этот материал, иначе во время работы есть шанс сильно повредить внешний вид изделия.

В отверстие для штока сначала забивается втулка, а потом вкручивается он сам. На второй детали крепится эксцентрик, его верхняя поверхность оказывается вровень с древесиной. Теперь обе части соединяются, эксцентрик нужно затянуть. Такое крепление будет служить очень долго.

Сделать отверстие Просверлить отверстия Забить втулку, вставить шток Закрепить эксцентрик, затянуть

Видео


Эксцентриковая стяжка: виды, особенности применения и варианты крепления

Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.

Что это такое

Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:

    диаметру и размеру; длине самой стойки; тип крепления стойки (винт или саморез); тип футорки.

Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.

Достоинства и недостатки

У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:

    Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку. Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения. Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.
    Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз. Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три. Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.

Разновидность

Существует несколько минификсов, с которыми встречается каждый мебельный мастер:

    шток; эксцентрик; втулка (пластиковая или металлическая).

Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.

Использование

Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:

    столы; столешницы; шкафы-купе; в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.

Крепление без втулки

Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:

    фреза диаметром примерно 15 мм; сверло 7 мм; сверло или конфирмат 5 мм; линейка; шуруповерт или дрель; шило; карандаш для отметок.
Читать еще:  Как правильно вставить пилку в лобзик?

Теперь можно приступать к установке:

    Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход. Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра. В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.

Крепление со втулкой

Вся процедура проходит идентично с первой. Для работы нужны будут тоже инструменты и материалы. Единственным отличием является то, что под шток нужно отверстие другого диаметра. Используется сверло 10 мм. С помощью клея ПВА закрепляется пластмассовая втулка.

Видео

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.

Прочтите еще больше по теме:

  • Share

One thought on “ Эксцентриковая стяжка: виды, особенности применения и варианты крепления ”

Требования к мебельному крепежу следующие:
1. Крепеж должен обеспечивать необходимую прочность и, что не менее важно, точность соединения.
2. Быть малозаметным или, по крайней мере, эстетически привлекательным.
3. Присадка (сверление отверстий для установки крепежа) должна быть проста и занимать как можно меньше времени. Чем меньше отверстий — тем лучше.
4. Сборка мебели должна быть простой и удобной.
5. Соединение должно быть дёшево (нужно считать не только стоимость фурнитуры, но и человеко-часы, машино-часы затраченные на как на присадку, так и на сборку мебели). Зачастую применение более дорогой фурнитуры может значительно снизить себестоимость мебели в целом + повысить и её потребительские свойства (качества)
Замечания по теме: К сожалению ни «конфирмат», ни эксцентриковые стяжки типа «Минификс» или «Рафикс» не являются самодостаточными, поскольку не обеспечивают центровку мебельных заготовок и требуют установки рядом центрирующих шкантов. Мне кажется, производители этих эксцентриковых стяжек умышленно делают их такими, не надеясь на точность присадки. Поэтому если считать отверстия необходимые для присадки, то 4 отверстия требуют (по два в пласть и торец) требуют конфирматы, 4 отверстия требуют стяжки типа «Рафикс» (3 в пласть и 1 в торец) и 5 отверстий требует «Минификсы» (3 в торец и 2 в пласть). Это плохо. Кроме того можно посчитать из скольких частей состоит соединение с помощью «минификса»: шкант, футурка, шток, эксцентрик, заглушка. Если даже обойтись без футурки, то все одно получается три элемента. Поэтому все выше перечисленные варианты фурнитуры следует рассматривать как нечто не точное дешёвое, но трудоемкое и сложное и для «гаражников». Есть ли что-нибудь лишённое перечисленных недостатков? Ответ да. Есть. Часть представлена в России. Такая фурнитура в России не производится, но завозится. Есть разные варианты. Они требуют засверливания не 4-х или 5-ти отверстий а всего 2-х (только в пласть или в пласть и в торец) или 3-х (2 в пласть, один в торец), и состоят всего из 1-го или 2-х элементов (максимум). Время на сборку мебели сокращается в 2-5 раз. Время на производство сокращается пропорционально уменьшению количества, а также перемещения от одного производственного участка на другой. Есть варианты фурнитуры, которые никогда не завозились в Россию. В том числе, например, абсолютно скрытые. Недостатки такой фурнитуры следующие: требует более точной присадки, дороже. И ещё. О такой фурнитуре мало кто знает. Я не имею отношения к фирмам поставщикам такой фурнитуры и поэтому рекламировать продавцов и производителей такой нет резона.

Что вы думаете по этой теме Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Эксцентрик мебельный – 90 фото применения и процесса стяжки мебельных конструкций

Эксцентрик – это популярное крепление, которое используют при создании мебели. Детали, соединенные с его помощью, можно неоднократно разбирать и собирать. На качестве, надежности и долговечности изделия это никак не отразится.

Краткое содержимое статьи:

  • Сфера использования
  • Состав и разновидности
  • Как правильно использовать крепление?
  • Преимущества и недостатки
  • Фото эксцентриков мебельных

Сфера использования

Данное крепление используется, если места соединения различных элементов не должны быть заметными. К примеру, при создании тумбы или столика, когда к стойкам прикручивается столешница. Кроме того, оно применяется для соединения дна и крышки шкафов-купе, где отсутствует возможности просверлить отверстия на лицевой части.

Принцип работы мебельного эксцентрика довольно простой. Все разновидности таких креплений действуют одинаково. Таким образом, разобравшись со сборкой одного вида, можно без труда справиться и с остальными моделями.

Состав и разновидности

Современные компании-производители отправляют в продажу множество видов эксцентриковых креплений, которые обязательно состоят из следующих деталей:

  • Стойка;
  • Футорка (аналог обычной гайки);
  • Эксцентрик;
  • Втулка из пластика или металла (нержавеющая сталь);
  • Заглушки.

Чтобы выбрать подходящее крепление, нужно обращать внимание на несколько критериев:

  • Размеры эксцентрика;
  • Тип стойки (двусторонние, короткие – 4 сантиметров, длинные – до 6 сантиметров);
  • Способ закрепления стойки.

Отправляясь в магазин, можно заранее подготовить нужные фото мебельного эксцентрика. По ним продавец-консультант сразу подберет подходящие крепления.

Все подобные детали идеально подходят для создания изделий из ДСП, ЛДСП и даже натуральной древесины. Крепления соединяют элементы в потайных местах, где заметить их почти невозможно.

Рассмотреть эксцентрик можно исключительно с внутренней стороны. Чтобы придать мебели более привлекательный и аккуратный вид, крепление дополнительно закрывают специальной заглушкой.

Как правильно использовать крепление?

Прежде чем приступать к установке, нужно подготовить инструменты:

  • Фрезер Форстнера (диаметр – 1,5 сантиметра);
  • Набор сверл;
  • Шуруповерт;
  • Линейка (рулетка);
  • Отвертка;
  • Угольник;
  • Карандаш.

Подходящие размеры мебельного эксцентрика выбираются в соответствии с габаритами скрепляемых деталей. Чем больше мебель, тем крупнее крепления понадобятся. В работе нужно следовать следующему плану:

  • Вворачиваем стойку в скрепляемую деталь;
  • В торец другой детали устанавливаем мебельный эксцентрик;
  • Затягиваем шток.

Работа несложная, но требует от мастера аккуратности.

Преимущества и недостатки

Мебельные эксцентрики достаточно популярны среди как производителей мебели, так и домашних мастеров. И здесь нет ничего удивительного. Эта деталь имеет множество достоинств:

  • Способность переносить серьезные нагрузки. Крепление отличается высоким уровнем надежности. Оно переносит многократные сборки/разборки конструкций без ухудшения качества;
  • Длительный период эксплуатации;
  • Увеличение жесткости собираемой мебели.
  • Простая установка мебельного эксцентрика. Практически каждый человек без опыта и строительных навыков сможет самостоятельно выполнить монтаж. Данная работа не займет много времени. Для ее выполнения достаточно обыкновенной отвертки (при условии, что отверстия в мебели уже проделаны).

Отметим, что крепление не ухудшает эстетичности готового изделия. Эксцентрик не виден после монтажа. Он не оставляет заметных повреждений и дефектов. Серьезных недостатков у него нет, но все равно выделим несколько минусов.

  • Во-первых, сравнительно высокая стоимость. Если сравнивать мебельный эксцентрик с другими подобными соединениями, то его покупка обойдется намного дороже. Если для изготовления мебели потребуется большой объем таких эксцентриков, то итоговая цена изделия серьезно ударит по карману.
  • Во-вторых, соединение требовательно к точности разметки. Без этого качественно соединить все детали не получится. Поэтому к работе нужно подходить ответственно. Не стоит ничего делать на глаз! Иначе высока вероятность попросту испортить изделие.

Практика показывает, что при постоянной эксплуатации уровень стяжки постепенно ослабевает. Но это нельзя назвать проблемой. Если крепеж немного разболтается, то можно взять отвертку и хорошенько его стянуть.

В целом, мебельный эксцентрик – надежная, долговечная и качественная деталь. Домашним мастерам, непременно, нужно брать его на вооружение и использовать при сборке.

Чтобы технически грамотно собрать корпусную мебель и разобраться, как установить эксцентрик своими руками, можно воспользоваться видео уроками и другими учебными материалами, представленными в сети. Кроме того, к каждому креплению прилагается подробная инструкция.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
