Экстрактор для выкручивания сломанных болтов как пользоваться?

Как пользоваться экстрактором?

1. Что можно выкручивать?
2. Технология использования
3. Полезные советы

Практически всем приходилось в силу обстоятельств выкручивать болты. Зачастую сделать это не так сложно. Но если происходит отрыв шляпки крепежного элемента, то его откручивание может показаться невозможным. Однако есть довольно простое и эффективное решение данной проблемы – применение экстрактора. Все о том, как сделать его применение максимально эффективным, читайте ниже.

Что можно выкручивать?

Для начала стоит отметить, что экстрактор является инструментом, который используется для выкручивания различного рода соединений. Экстрактором извлекают только сломанные соединения (шурупы, саморезы, болты, винты, шпильки). Визуально он представляет собой что-то вроде добойника с двумя частями (рабочей и хвостовиком). Используется экстрактор не всегда, а лишь в том случае, когда у крепежного соединения полностью оторвана шляпка. Если же у болта или другого крепежного соединения отсутствуют грани шляпки, то экстрактор не используется. Вместо него берутся ручные тиски. Допускается применение инструмента из различных металлов: алюминия, стали, а также пластика и других материалов.

Сейчас экстракторы активно используются в ремонте автомобилей. В частности, при ремонте и монтаже/демонтаже двигателя автомобиля.

Довольно часто срывается шляпка болта, крепящего колесо, при самостоятельной попытке его открутить. В этом случае мастер также прибегает к использованию экстрактора. Демонтируют инструментом и болты из клапанной крышки, а также головки блока цилиндров ГБЦ. Демонтаж замка зажигания тоже происходит при помощи данного приспособления.

Экстрактором пользуются и работники, занимающиеся ремонтом ноутбуков, сотовых телефонов и планшетов. Они применяют самые маленькие модели, так как повредить подобную технику довольно легко. Инструмент банально используется и в быту. Например, когда нужно извлечь из стены болт с оторванной шляпкой.

Технология использования

Применение экстрактора осуществляется только вкупе с другими инструментами. Чтобы правильно пользоваться экстрактором для последующего успешного выкручивания крепежных соединений, нужно следовать нижеописанным шагам.

1. В первую очередь, нужно предварительно подготовить все необходимые инструменты. Они включают в себя не только набор экстракторов, но и дрель, кернер, набор сверл по металлу.
2. Нужно сделать разметку центра извлекаемого болта. Для этого следует использовать молоток и кернер.
3. После выбирается сверло, имеющее меньший диаметр, чем извлекаемый болт. Болт нужно начать сверлить в месте центральной отметки. Для небольших болтов достаточно бывает просверлить на глубину не более 10 мм. Если болт длинный, то и глубина сверления должна быть большей.
4. Далее в отверстие устанавливается экстрактор подходящего размера и забивается до упора молотком. При необходимости его нужно завинтить воротком, плашкодержателем. Вращение нужно обязательно производить против часовой стрелки.
5. Необходимо начать выкручивание болта.
6. После того как болт был вывинчен, нужно закрепить его в тисках и извлечь экстрактор движениями уже по часовой стрелке.

Как правило, данным методом с легкостью можно открутить болты, находящиеся в открытом доступе.

В случаях ограниченного доступа необходимо проявить смекалку и действовать более аккуратно и продуманно.

Полезные советы

Действенные рекомендации помогут открутить крепежное соединение быстрее и эффективнее.

• В первую очередь, нужно приобретать набор экстракторов, а не один или пару экземпляров. К счастью, сейчас можно найти как раз наборы, включающие в себя четыре и более экземпляров. Благодаря насадкам различных размеров можно будет извлечь разные крепежные элементы.
• Обязательно нужно приобретать качественные изделия. Изделия низкого качества могут застрять или сломаться в процессе.
• Если экстрактор не держится в зазоре и срывается, то в зазор капают жидкость (обычно масло) и ждут 15 минут. Как правило, после данной процедуры экстрактор уже не срывается, а деталь легко откручивается.
• Для более безопасной работы лучше всего приобрести специальные защитные очки. Стружка может отлететь и сильно повредить глаза.
• Экстрактор нельзя применять для других задач. Это, вероятнее всего, испортит инструмент.
• Не нужно использовать экстрактор большего, чем необходимо, размера. Он может повредить крепежный элемент и достать его будет еще труднее.

Большинство этих советов уже давно известны профессионалам, но могут оказаться полезными для новичков.

Экстрактор для выкручивания сломанных болтов: виды, характеристики, способы использования, рекомендации

Что делать, когда в процессе работы у болта отваливается посадочное место под ключ? Извлечь его подручными инструментами не получится. Нужен экстрактор для выкручивания сломанных болтов, приспособление, с помощью которого сделать эту операцию сможет любой человек.

Необходимо закрепиться в теле поломанной детали, а затем вывернуть ее обычным способом. Промышленность предлагает несколько видов продукции, каждая из которых имеет свои преимущества.

Устройство и виды экстрактора

Чтобы удалить остаток застрявшей детали, ее нужно каким-то образом нарастить. Смекалистые мастера пользуются несколькими методами. Можно сваркой прихватить другой крепежный болт с головкой или просверлив отверстие, затем забив в него рукоятку треугольного напильника, попытаться извлечь обломок таким образом.

Однако это не столь удобно. Работа требует значительных усилий, навыков, а некоторых случаях удачи, поскольку не всегда удается выполнить эту операцию. Гораздо разумнее воспользоваться приспособлением, которое бывает трех видов:

• Клиновидное. За счет острых граней приспособление надежно удерживается в заранее просверленном отверстии. Остается только вывернуть болт обычным ключом.

• Стержневое. Принцип работы такой же как у клиновидного типа. Отличие только в форме клина.

• Винтовое спиральное. Удобное приспособление. В отличие от предыдущих двух видов изделие не вбивается, а вкручивается в отверстие. Конусная форма с насечками, напоминающими резьбу при вращении входит в болт и заклинивает. Нужно продолжать крутить в том же направлении до полного извлечения обломка.

Видео: Виды «выкручивателя» поломанных болтов

Типоразмеры экстрактора позволяют подобрать оптимальную модель для застрявшего обломка. Продаются они как поштучно, так и в комплектах. Набор содержит дополнительные элементы для облегчения работы. Может возникнуть проблема снятия обломанного куска с приспособления. Застрять он может очень прочно. Тогда нужно зажать его в тиски и аккуратно извлечь приспособление.

Принцип работы. Инструкция по применению

Приобретать приспособление лучше в комплекте. На рынке представлен широкий ассортимент экстракторов для выкручивания сломанных болтов. Как пользоваться ими подробно описано в инструкции в помощь пользователю. Вместе с основной деталью, там имеются:

• втулки выкручивания с головкой под гаечный ключ;

• сверла нужного диаметра;

• втулки для правильного высверливания детали.

Комплект содержит все необходимое для работы, включая инструкцию для пользователя. Там указаны рекомендуемые режимы операции. Описан пошагово весть процесс. Сначала место слома очищается от грязи, посторонних веществ.

Затем с помощью направляющей втулки высверливается отверстие указанным для данного экстрактора сверлом. Молотком вбивается приспособление, после чего гаечным ключом болт выкручивается. Если используется винтовое изделие, то в комплекте имеет специальная втулка, которой вращают его.

Способы извлечения поломанных болтов экстрактором

Возможны три варианта поломки: заподлицо, внутренняя и наружная, когда верхняя часть поврежденной детали находится выше. Участок, на котором нужно просверлить отверстие не бывает ровным. Работать на нем сложно. Сверло уводит.

Даже с помощью дополнительной втулки сделать эту операцию бывает не просто. Легче всего, когда болт выступает из конструкции. Нужно болгаркой, напильником выровнять поверхность. Накернить центр отверстия и начать работу.

При выполнении операции нужно точно выполнять сверление и вбивание приспособления на предмет соосности направления . Так гарантируется прочность соединения. Винтовые приспособления склоны к правильному ориентированию. Нужно начать без усилий вкручивать экстрактор.

Когда сделан заход, нагрузку увеличивают. После заклинивания продолжают выкручивание детали. Если вращение затрудняется, то нужно сделать движение в обратном направлении, а затем снова продолжить извлечение. Иначе есть риск поломать инструмент.

Преимущества использования инструмента

По сравнению с народными методами у приспособления есть существенное преимущество. Приспособление после установки практически становится частью сломанной детали, но более высокой прочности. Инструмент разрабатывался профессионалами. Затем проводились серьезные испытания. Вычислена оптимальная форма изделия, шаг насечек, острота и количество граней.

Добиться аналогичного результата подручными средствами невозможно. Только экстрактор для выкручивания сломанных болтов обладает уникальными характеристиками по удержанию сломанной детали. К плюсам относят и минимально время на процедуру. Извлечь обломок при навыках и обычном вспомогательном инструменте можно за минуту.

Полезные рекомендации

В работе нет ничего необычного для опытного мастера, имеющего опыт работы с металлом. Но для новичков будет полезным знать, как сделать эту работу производительнее.

Например, если экстрактор для выкручивания сломанных болтов не удерживает сломанную деталь, срывается при значительных усилиях, то после того как его установить, в зазор резьбы поврежденного болта капают жидкость, облегчающую его извлечение. Если таковой нет, можно воспользоваться машинным маслом, керосином, растворителем. Оставляют деталь на 10-15 минут и наверняка она выкрутится.

Болты большого диаметра извлекают большими экстракторами. Необходимо сделать отверстие соответствующим сверлом. Трудоемкая операция, занимающая много времени. Использование одного сверла в этом случае не резонно. Работа пойдет гораздо быстрее, если сначала сделать отверстие диаметром меньше 5 мм. А лишь затем повторить процедуру нужным по размеру сверлом.

Экстракторы для выкручивания сломанных болтов

К о б ламыванию стержня болт а приводит резкий поворот или неосторожность при работе. Сложность ситуации заключается в застревании части крепежа, которую очень трудно извлечь подручными средствами. Иногда удается захватить сломанный фрагмент пассатижами и выкрутить, но лучше использовать экстрактор — специальный инструмент для выкручивания сломанных болтов .

1. Принцип эксплуатации экстрактора
2. Пошаговая инструкция по извлечению обломка
3. Классификация и конструкция
4. Наборы с экстракторами
5. Основные методы удаления обломков
6. Ниже поверхности
7. Выше поверхности
8. Слом заподлицо
9. Эффективные способы выкручивания сорванного крепежа

Принцип эксплуатации экстрактора

Пользоваться выве ртышем несложно, если сначала разобраться в тонкостях его эксплуатации. Проблему сорванного винта решают такими действиями : сначала в центре обломка сверлят небольшое отверстие , которое по диаметру меньше диаметра тела обломка . Туда вставляют экстрактор, в винчивают в крепеж и выкручивают уже вместе с ним.

Пошаговая инструкция по извлечению обломка

Выкручивая сломанную крепежную деталь, рекомендуется соблюдать несложные правила:

• П еред извлечением заклинивший фрагмент болта покрывают смазочным веществом .
• С тарый или ржавый обломок обрабатывают средством, которое растворяет ржавчину .

• В торце ножки болта высверливают отверстие, центрируя сверло направляющей втулкой, имеющейся в наборе .

• С тержень вбивают или вкручивают в отверстие .

• П осле надежного заклинивания экстрактор выкручивают вместе со старой деталью. Делают это гаечным либо разводным ключом.


Классификация и конструкция

Для вывинчивания старых болтов и шпилек с отломанными шляпками можно применять один из трех видов экстрактора.

Клиновидный стержень – имеет форму ограненного конуса. Его забивают в подготовленное отверстие в торце , заклинивают и выкручивают . Клиновидный экстрактор простой в использовании, но для эффективного извлечения потребуется точность в сверлении центрального отверстия . По завершению бывает сложно снять извлеченную деталь с выве ртыша .

Стержневой – сделан в форме острогранного стержня . Его забивают в высверленное отверстие и заклинивают. Вместе с крепежом экстрактор выкручивают ключом. Удалить обломок с о стержневого инструмента очень сложно, что и является основным его недостатком.

Винтовые спиральные – производятся также в форме конуса, но уже с резьбой. Инструмент имеет две резьбы: левую используют для удаления болтов с правой резьбой, и правую – для извлечения метизов с левосторонней резьбой. Винтовой инструмент не нужно забивать. Его вкручивают и выкручивают уже вместе с обломком. Для вывинчивания применяют вороток.

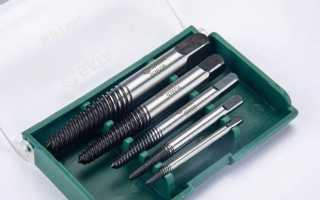

Наборы с экстракторами

Для удобства и страховки на любой непредвиденный случай специал исты рекомендуют покупать набор с экстракторами . В нем есть все приспособления, ко торые требуются для легкого выворачивания сломанного и застрявшего болта.

Наборы включают инструменты разного диаметра:

• в тулки для извлечения экстрактора с помощью ключа;
• в тулки для центрирования сверла ;
• с верла;
• э кстракторы.

Подобные комплекты считаются универсальными и удобными. Но по желанию можно приобретать инструмент отдельно.

Основные методы удаления обломков

При обычном выкручивании болта случаются разные ситуации. Головка может отломиться ниже уровня поверхности, или выше. Место слома влияет на то, как без особых усилий вы крути ть сломанный болт .

Перечень стандартных манипуляций выглядит так:

• О бломок покрывают смазкой или растворителем ржавчины, если деталь старая.
• Подб ирают диаметр извлекателя , и, исходя из его величины, высверли вают отверстие в центре тела винта (д ля точного определения центральной точки используют направляющую втулку, имеющуюся в комплекте ).
• Вкру чивают или вби вают инструмент , п рочно заклини вают его.
• Зафиксированный экстрактор выкру чивают вместе с застрявшим метизом, применяя ключ или вороток.

После извлечения деталь следует поместить на твердую поверхность и несколько раз ударить по ней молотком. Это поможет ослабить болт и освободить инструмент. При использовании винтового инструмента обломок просто выкручивают.

Далее рассмотрим принцип работы, если слом образовался в нетипичном месте .

Ниже поверхности

В углубление помещают направляющую втулку подходящего диаметра. Сверлом углубляют отверстие. Для крупного винта первоначально подбирают сверло меньшего размера. Потом вбивают выве ртыш , устанавливают вороток и выкручивают шпильку .

Выше поверхности

Техника выкручивания аналогичная предыдущей. Также потребуется направляющая втулка, сверление отверстия и экстрактор, которым извлекают поврежденную деталь.

Слом заподлицо

В этом случае направляющую втулку вставлять некуда. Для нахождения центральной точки, которая требуется для высверливания отверстия, понадобится кернер. Далее процедура повторяется: вставляется стержень и извлекается обломанный болт.

Эффективные способы выкручивания сорванного крепежа

Теперь рассмотрим, к ак без специальных стержней высверлить сломанный болт . Сорванную шпильку или болт можно вывинтить и без помощи экстракторов, но все зависит от ситуации. Если слом произошел уже на выходе из резьбы, и часть тела крепежа выступает над поверхностью, то можно попробовать докрутить его пассатижами, ключом или другими инструментами.

Есть нескол ько действенных способов удалить отломанную деталь. Предварительно нужно выполнить несколько подготовительных шагов:

• о чистить рабочую поверхность от мусора, грязи;
• о бработать резьбу машинным маслом или средством против ржавчины. О слабить внутреннее напряжение можно посредством ударов молотк а по обломку или нагре вания его паяльником, если это возможно.

Если слом образовался над резьбовой поверхностью, то есть смысл опробовать два метода извлечения:

• П ассатижи и разводной ключ помо гут убрать тело болта при условии, что резьба ослабла и она подвижна.
• Б олгарка и пила по металлу использу ют ся для формирования поперечного надреза в торце метиза. В это отверстие вставляется отвертка и элемент выкручивается.

• Т ретий способ наиболее трудоемкий, но так ой же эффективный. Потребуется сварочный аппарат. К поломанной детали подбирают болт со шляпкой приблизительно такого же диаметра. Сваркой его приваривают к обломку и без лишних усилий выкру чивают старый крепеж.

Сложнее обстоят дела со сломом ниже поверхности. Чтобы выкрутить крепеж отверткой, понадобится дрель с тонким сверлом. Просверливают несколько отверстий, постепенно объединяя их в сплошной поперечный надрез. В него вставляют отвертку и пробуют вывернуть застрявший фрагмент.

Если болт сломался заподлицо с поверхностью, то можно попытаться высверлить его. Способ сложный и опасный, поскольку есть большая вероятность повредить резьбу.

Экстракторы для выкручивания сорванных шпилек и болтов являются наиболее удобным, безопасным и эффективным методом извлечения обломанных фрагментов крепежей. Инструменты продаются как наборами, так и в единичном экземпляре. Комплекты приобретать выгоднее, поскольку они универсальны и применяются в разных ситуациях. Наборы долговечные и надежные, поскольку производятся из хромванадиевой стали.

«Пинцет» для метизов: как подобрать экстрактор для сломанных болтов и саморезов

Попробуйте вспомнить, уважаемые читатели, часто ли в вашу кожу вонзались занозы? Или у кого-то из вас откалывался зуб, оставляя лишь острые корни в десне? Да, примеры не из приятных, но именно они показывают всю значимость той темы, о которой мы сегодня хотим вам рассказать. А именно, о решении проблемы сорванных «головок» у разнообразных метизов либо срыве резьбы. Не сомневайтесь, многие начинающие строители или самостоятельные домовладельцы сталкиваются с подобной ситуацией – болт можно обломать как при вкручивании, так и откручивании. На первый взгляд, кажется, что ничего уже не исправить, и человек думает: «Пусть так всё и остаётся!». И тут на сцену выходит герой нашего обзора – экстрактор для выкручивания сломанных болтов, шурупов, шпилек и т.п. Редакция Homius готова поделиться с вами ценными знаниями об особенностях работы и выбора данного приспособления. Вам нужно лишь уделить несколько минут своего внимания, открыв для себя все возможности полезного инструмента.

Технические основы – особенности конструкции и принцип работы оборудования

Для начала стоит указать читателям, что слово «экстрактор» имеет английские корни. В переводе с английского «extact» означает «извлекать, удалять». Это слово лучше всего объясняет назначение инструмента. С точки зрения конструкции, подобное оборудование имеет общую черту: оно состоит из хвостовой части и основной в виде бура различной формы.

За счёт чего герой нашего обзора справляется со своей основной задачей? Всё элементарно – в теле повреждённой детали создаётся отверстие определённого диаметра, внутрь вставляется экстрактор и закрепляется. Мастеру остаётся только извлечь повреждённый элемент при помощи отвёртки, шуруповёрта либо иных подручных средств.

В некоторых моделях экстрактор механическим способом проникает внутрь шурупа или винта
ФОТО: kraft-air.ru

Какими бывают экстракторы для болтов и прочих метизов – классификация видов

Несмотря на общую основу, среди извлекателей существует ряд выделяющихся подвидов. Их основным отличием является характерная форма, и как следствие – своя специфика работы.

Для разных случаев подходит свой определённый вид экстрактора – ошибочный выбор лишь усугубит ситуацию
ФОТО: toolex.com

Клиновидная модификация

Характерным признаком данного вида является конусообразный бур. Его погружают внутрь предварительно просверленного сломавшегося болта, заклинивают, чтобы он крепко удерживался внутри, а уже потом откручивают при помощи имеющегося инструмента.

За счёт простоты конструкции, риск поломки подобного экстрактора минимален
ФОТО: uniortools.com

Стержневая модификация

В отличие от предыдущего варианта, данная вариация имеет более сложную конструкцию – рабочая часть имеет небольшую длину и состоит из резьбы, с двух сторон ограниченной перпендикулярными углублениями. Благодаря такому строению, вы можете ввинчивать экстрактор напрямую в метиз, минуя предварительные работы.

Имейте в виду, что после извлечения детали, её будет крайне сложно достать из стержневого «извлекателя»
ФОТО: startali.ru

Резьбовая (винтовая) модификация

Наиболее удобной и практичной версией (хотя и не самой дешёвой) является спиральная модель. По сравнению с предыдущими видами, резьбовые модификации не заставляют испытывать трудности при удалении болта из оборудования. Они также устойчивы к нагрузкам, т.к. делаются из закалённой стали.

Помните о том, что существуют экстракторы как с правой, так и с левой резьбой – используйте только соответствующее направление
ФОТО: 1topshop.com.ru

Есть немало причин, из-за которых ломается болт, винт, шпилька или шуруп. Вот лишь наиболее распространённые:

• износ рабочих частей соединения;
• дешёвый материал, из которого изготовлена деталь;
• коррозия металла;
• неверно подобранный инструмент;
• термические нагрузки, приводящие к «прикипанию».

Формы выпуска – какие комплектации наиболее выгодны для приобретения

Важным моментом при выборе экстрактора является его комплектность. Зависит она, в первую очередь, от потребностей и целей.

Особенно нашей редакции хотелось бы выделить последний вариант. Дело в том, что, помимо самих «извлекателей», данная форма включает в себя переходники, специальные втулки для упрощения работы, а также свёрла, необходимые для предварительной обработки объекта. Единственный недостаток – качество отдельных элементов в подобном наборе может уступать единичным продуктам, в противном случае, цена на изделие была бы непомерно высокой.

Очень полезно приобрести комплект с воротком, т.к. он позволяет извлекать метиз вручную
ФОТО: aliexpress.com

Методы извлечения – как правильно использовать экстрактор для выкручивания сломанных болтов и шурупов

Следующим пунктом нашего исследования станет наглядный пример того, как происходит извлечение повреждённого метиза с использованием экстрактора. Этот раздел будет интересен для тех, кто уже приобрёл один или несколько экземпляров оборудования и хочет опробовать его в деле.

Полезный совет! Откроем вам маленькую тайну – при определённых условиях можно выполнить операцию выкручивания без экстрактора. Наиболее простой вариант, требующий навыков сварщика – приварить к имеющейся части прихват и выкрутить проблемную шпильку. Также можно попробовать при помощи болгарки сделать засечку на корпусе под плоскую отвертку, а потом уже открутить сломанный элемент. Так что поверьте – при должной фантазии выход можно найти всегда!

Статья по теме:

Как выкрутить сломанный болт: использование экстрактора, подручных средств вместо экстрактора, профилактические меры при вкручивании болтов в деталь, стоит ли использовать мыло для смазки резьбы, что делать при возникновении внештатной ситуации, несколько советов — читайте в публикации.

Достоинства и недостатки различных экстракторов

Думаем, вы понимаете, что у каждого из рассмотренных нами «извлекателей» существует ряд положительных и отрицательных свойств. Чтобы минимизировать шанс того, что будет приобретён несоответствующий инструмент, лучше предварительно сопоставить все «за» и «против».

Хотите надёжного результата? Отдавайте предпочтение победитовым сплавам
ФОТО: newfrog-int.otzovy.ru

Советы по грамотному подбору и эксплуатации экстрактора – это полезно знать любому мастеру!

Напоследок хотелось бы сделать нашим читателям несколько полезных рекомендаций, поскольку практические знания оказывают куда больше помощи, чем теория.

При поиске лучшего образца рационально исследовать не только продукцию, представленную в популярных бытовых магазинах (Leroy Merlin, 200 Вольт и т.п.), но также обратить своё внимание на крупные и небольшие интернет-магазины. С каждым годом там появляется всё больше конкурентоспособных качественных наборов и штучных изделий по привлекательным ценам.

На том же AliExpress или AliBaba можно встретить весьма выгодные предложения
ФОТО: aliexpress.com

Чтобы ещё больше облегчить процедуру выкручивания, можно добавить машинное масло, WD-40 либо иную другую смазку, поскольку они максимально повысят скольжение.

При добавлении смазочных материалов помните, что лучше не сочетать их с чрезмерным нагревом поверхности
ФОТО: o-ladagranta.ru

Не стоит забывать, что метизы вкручиваются не только в металл. При разрушении болта в толще дерева или бетона вы также можете использовать экстрактор – правила эксплуатации остаются те же.

При работе с древесиной избегайте больших оборотов – это может привести к возгоранию и непредвиденным повреждениям материала
ФОТО: vupe.ru

К сожалению, иногда даже самые изощрённые методы не могут помочь извлечь застрявшую внутри шпильку или шуруп. Но даже из такой ситуации есть выход, подобный решению загадки гордиева узла Александром Македонским – просто высверлить повреждённый элемент дрелью или перфоратором. Грубо? Да, но зато действенно!

Если вы опытный сварщик, можно попробовать заварить получившееся отверстие либо использовать впоследствии болт большего диаметра
ФОТО: www.drive2.ru

Выводы

Вот и подошло к концу наше исследование экстракторов. Не сомневаемся, раскрытая редакцией Homius тема пригодится каждому строителю и простому домовладельцу. А может кому-то из вас уже довелось пользоваться подобным приспособлением? Расскажите о своём опыте в комментариях, это будет интересно как нам, так и остальным читателям. А мы желаем вам удачной работы и поменьше сломанных болтов!

Экстрактор, или как извлечь неизвлекаемое

Резкий удар, неосторожный поворот гаечного ключа, нелепая случайность — и головка или гайка с выломанным куском болта оказалась у Вас в руках. Как теперь вынуть оставшуюся часть болта или шпильки из детали? Для этого служит специальный инструмент — экстрактор, о котором и пойдет речь в этой статье.

Данная публикация продолжает серию статей о специальном инструменте.

Как извлечь сломанный болт

В практике ремонта и обслуживания автомобиля (впрочем, как и многих других технических устройств) зачастую возникает необходимость извлечения сломанных болтов, винтов и шпилек. Эти крепежные элементы могут ломаться от слишком больших усилий, приложенных к ним при откручивании или закручивании, при аварийных ситуациях (когда головки болтов или шпильки буквально срезаются другими деталями при резком ударе) или элементарно от старости (крепеж ржавеет и «прикипает», и открутить его просто так уже не получается).

Можно выделить три вида повреждений болтов и шпилек:

• Слом выше поверхности детали;
• Слом на уровне поверхности детали;
• Слом ниже уровня поверхности детали.

В первом случае крепеж еще можно попытаться извлечь с помощью пассатижей или другого инструмента, а во втором и третьем надежды на спасение практически нет. Вот тут-то на помощь и приходит инструмент с необычным названием экстрактор.

Набор экстракторов 2-10мм для поврежденных болтов 6 предметов в кейсе JTC

Набор экстракторов и сверл 10 предметов JTC

Набор экстракторов 3-12мм 8 предметов в кейсе JTC

Набор экстракторов 7/64″-19/64″ 5 предметов JTC

Набор экстракторов в кейсе 25 предметов ЭВРИКА

Набор экстракторов (6,8,10,10мм) 4 предмета ЭВРИКА

Набор экстракторов (М3-М18,3-6мм,6-8мм,8-11мм,11-14мм,14-18мм) 5 предметов в кейсе ЭВРИКА

Набор экстракторов 5/16хМ3-М18 5 предметов JTC

Набор экстракторов двусторонних 4 предмета FIT

Набор экстракторов в кейсе 5 предметов ROCKFORCE

Что такое экстрактор

Устройство и принцип работы экстрактора настолько же просты, насколько и гениальны.

Для извлечения застрявшей детали необходимо каким-то образом ее зацепить, а затем выкрутить. Достигается это очень просто: нужно всего-то просверлить углубление по центру болта, заклинить в этом углублении какой-либо конический или цилиндрический инструмент и, уже используя этот инструмент, выкрутить сломанную деталь. Собственно, инструмент, заклиниваемый в детали — это и есть экстрактор.

Существует три основных типа экстракторов:

• Клиновидные;
• Стержневые;
• Винтовые спиральные.

Каждый из них имеет свои особенности работы, преимущества и недостатки.

Клиновидные. Рабочая область этого экстрактора выполнена в виде конуса с гранями. Экстрактор с помощью молотка забивается в заранее высверленное отверстие в сломанной детали, заклинивается в нем и просто выкручивается гаечным ключом. Этот экстрактор очень прост, но имеет некоторые недостатки. Например, его нужно забить точно по центру сломанной детали, что не всегда легко сделать, а затем, когда детали выкручена, бывает проблематично снять ее с экстрактора.

Стержневые. Принцип работы у этого экстрактора такой же, как и у клиновидного, однако экстрактор выполнен в виде стержня с острыми гранями. Экстрактор забивается в заранее высверленное отверстие в детали, заклинивается в нем и выкручивается с помощью гаечного ключа. Этот тип экстрактора имеет недостаток — его достаточно трудно извлечь из детали.

Винтовые спиральные. Рабочая область данного экстрактора выполнена в виде конуса с нарезанной на нем резьбой: правой для крепежа с левой резьбой и левой для крепежа с правой резьбой. Как нетрудно понять, этот экстрактор вкручивается в заранее высверленное отверстие в детали и при заклинивании выворачивает ее. Недостаток такого экстрактора в том, что для работы с ним нужен специальный вороток и приложение достаточно большого усилия. Также, в отличие от универсальных клиновидных и стержневых экстракторов, для извлечения крепежа с правой и левой резьбой нужен свой винтовой экстрактор.

Экстракторы в наборе

В настоящее время экстракторы продаются как отдельно, так и в составе наборов, однако автовладельцы предпочитают именно наборы. И это легко объяснить. Например, если взглянуть на наборы экстракторов JTC, то сразу становится понятно — такие комплекты универсальны, удобны и эффективны.

В один такой набор входят стержневые экстракторы различного диаметра, сверла, направляющие втулки для центровки сверл в сломанной детали и втулки для выкручивания экстракторов с помощью гаечного ключа. То есть в одном кейсе собрано все, чтобы с минимальными затратами времени и сил вынуть сломанную деталь. Это и обусловило ту популярность, что получили комплекты экстракторов.

Приемы работы экстрактором

Использование экстрактора не представляет сложностей даже для новичков, и в общем случае вся работа сводится к следующим операциям:

• Обработать сломанную деталь смазкой или растворителем ржавчины (если деталь застарелая);
• По центру детали высверлить отверстие, диаметр которого соответствует номеру экстрактора. Для центровки сверла удобнее использовать специальную направляющую втулку (в наборах такие втулки предусмотрены);
• Вбить экстрактор (или вкрутить в случае винтового экстрактора) в углубление до заклинивания;
• С помощью специальной втулки (если таковая предусмотрена для данного экстрактора) выкрутить экстрактор вместе со сломанной деталью;
• Выкрученную деталь положить на наковальню и несколькими ударами молотка ослабить, а затем снять с экстрактора. В случае винтового экстрактора его нужно просто выкрутить.

Как видно, применение экстрактора — это просто и доступно. Экстрактор, обладающий доступной ценой, легко решает, казалось бы, неразрешимую проблему извлечения сломанных болтов, винтов и шпилек, а поэтому должен быть в каждом гараже.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Для нарезки наружной резьбы с помощью круглых и прямоугольных плашек необходимо использовать специальное приспособление — плашкодержатель или вороток для плашек. Все о воротках, их существующих типах, конструкции и характеристиках, а также о выборе и применении этих приспособлений — читайте в статье.

Резьбовой крепеж прост и надежен, однако повреждение болта или шпильки может привести к невозможности его извлечения и замены. Эта проблема решается с помощью специального инструмента — набора экстракторов. Об этих приспособлениях, их типах, конструкции, выборе и применении читайте в данной статье.

Почувствовав дыхание зимы, все автомобилисты задумываются о замены сезонной резины. И очень многие из нас при покупке зимних шин встают перед трудным выбором — «шиповки» или «липучки»? Каждый тип шин имеет свои преимущества и недостатки, и отдать предпочтение чему-то одному бывает очень сложно. В этой статье мы попытаемся сделать этот непростой выбор.

Заливка в бак некачественного дизельного топлива может навредить мотору вплоть до полного его выхода из строя. Минимизировать или исключить негативные последствия заправки низкокачественным дизелем помогает специальная автохимия — присадки в дизтопливо, о которых подробно рассказано в данной статье.

Использование правильного типа шин гарантирует автомобилю устойчивость и управляемость в любой дорожной ситуации. Только шины, используемые по сезону, гарантируют оптимальные сцепные характеристики с дорожным покрытием и минимальный тормозной путь.
