Доменная печь в домашних условиях

Доменная печь используется в металлургии для выплавки чугуна и ферросплавов из шихты. Она имеет высокую производительность, поэтому в последнее время для обогрева частного дома многие мастера делают такие печи самостоятельно. Эти печи также имеют другое название — печи шахтного типа или печи длительного горения.

Устройство большой доменной печи.

Доменная печь, сделанная своими руками, работает по тому же принципу, что и ее промышленный вариант, она позволяет максимально эффективно использовать топливо, а его расход значительно снижается. Такая печь — лучшее решение для обогрева дома, дачи, гаража, теплицы.

Основной особенностью, которую имеет самодельная доменная печь, является то, что процесс горения топлива в ней затягивается на длительное время.

Такая домна, сделанная своими руками, может работать на угле, дровах и даже опилках. Можно купить печь длительного горения в магазине, но если все сделать своими руками, то экономия получится солидная.

Почему самодельная доменная печь такая экономичная

Традиционная печь на твердом топливе имеет несколько недостатков:

низкий уровень КПД;
топливо необходимо закладывать часто;
нельзя автоматизировать процесс.

Самодельная доменная печь всех этих недостатков лишена, и вместо процесса горения топлива в топке происходит его тление. За счет этого выделение тепла идет постоянно, и на одной загрузке такая печь может работать в автономном режиме до 15-20 часов.

Самодельная доменная печь

Схема доменной печи, для производства собственными силами.

Если вы решили сделать такую конструкцию своими руками, то будьте готовы к тому, что при выполнении работ будет много грязи и шума, поэтому выполнять их лучше всего на улице.

Основным секретом такой конструкции является наличие специального ограничителя доступа воздуха к углю или дровам. Он пропускает небольшое количество кислорода, которого достаточно для поддержания тления загруженной порции топлива, при этом активного горения не происходит, поэтому тепло выделяется равномерно длительное время.

Для того чтобы сделать эту печь самостоятельно, вам потребуются такие расходные материалы и инструменты:

бочка или труба большого размера;
два отрезка трубы;
швеллер;
рулетка, уровень, молоток, ножовка по металлу;
листовая сталь
сварочный аппарат, электроды;
раствор и кирпичи для фундамента.

Сначала необходимо на бочке срезать верх, делать это надо аккуратно, так как она вам понадобится в дальнейшем. Вместо бочки можно использовать трубу большого диаметра. Чтобы сделать дно для трубы, лучше приварить прямоугольный лист металла, он придаст ей большую устойчивость.

Из листа вырезается круг, диаметр которого немного меньше диаметра бочки, в нем делается отверстие под другую трубу. Приваривают трубу диаметром 10 см к стальному кругу. Снизу к этому кругу привариваются отрезки швеллера, они служат для того, чтобы придавливать топливо по мере его прогорания.

Для крышки бочки берут лист метала или отрезанную ранее верхнюю часть и в ней делают отверстие для трубы. Для того чтобы закладывать топливо, необходимо вырезать люк и установить дверцу. Под ней делается дверца для удаления остатков закладки.

Фундамент и дымоход

Так как металлическая часть конструкции будет во время работы сильно нагреваться, устанавливать печь необходимо на фундамент. Ее вес небольшой, и углубление для фундамента делать не обязательно, выполняется простая плита, которая может состоять из слоя кирпича, покрытого раствором.

Для удаления продуктов горения необходимо сделать дымоход. Можно взять трубу диаметром от 15 см. Для эффективной его работы нужно, чтобы прямая часть была больше диаметра бочки. Лучше дымоход не изгибать, а если это необходимо, то угол изгиба должен быть больше 45 градусов.

Что касается отражателя, то его можно устанавливать или не устанавливать. При наличии отражателя такая печь будет работать еще эффективнее, так как он позволяет перераспределять тепловые потоки.

Особенности монтажа

Такую печь можно обложить кирпичом, но если она находится в отдельном или подсобном помещении, то делать это не обязательно.

Части дымохода должны соединяться в направлении, обратном движению дыма.
Возле печи нельзя располагать легковоспламеняющиеся предметы, вокруг нее должно быть свободное пространство.
Дымоход надо делать разборным, чтобы его можно было периодически чистить.
К бочке можно присоединить трубопровод в виде петли, по которой будет проходить жидкость в систему отопления. Таким образом можно будет отапливать уже не одну комнату, а весь дом.
Для возможности регулирования интенсивности отопления возле котла в систему монтируется кран, при помощи которого можно будет ограничивать поток горячей жидкости.

Самодельная печь длительного горения является отличным решением для отопления дачи, гаража или теплицы, когда нет централизованного или газового отопления и денег для покупки дорогостоящего оборудования.

Доменная печь: устройство доменной печи и схема доменного производства

Стоимость на примере КПД 7

Изготовление доменных печей – это ресурсозатратный и дорогой процесс, который нельзя поставить на поток. Так как домны применяются исключительно в промышленности, их проектирование и сборка осуществляются под конкретный металлургический комплекс, включающий в себя многие объекты и узлы внутренней инфраструктуры. Такая ситуация наблюдается не только в РФ, но и в других странах мира, имеющих собственные объекты металлургии.

Читать еще: Литье полиуретана в домашних условиях

Стоимость изготовления и монтажа доменной печи достаточно высокая, что связано со сложностью выполнения работ. Примером может случить большой доменный комплекс №7 под названием «Россиянка», установленный в 2011 году. Его стоимость составила 43 млрд. рублей, к производству были привлечены лучшие инженеры РВ и стран зарубежья.

Комплекс включает в себя следующие узлы:

приемное устройство для руды;
приточные станции бункерной эстакады и центрального узла;
бункерная эстакада;
компрессорная станция (установлена на литейном дворе);
установка для вдувания пылеугольного топлива;
утилизационная ТЭЦ;
центр управления и административный корпус;
литейный двор;
домна;
воздухонагревательные блоки;
насосная станция.

Новый комплекс обеспечивает производство более 9450 тонн чугуна в сутки, полезный объем печи равен 490 куб.м, а рабочей – 3650 куб.м. Конструкция домны обеспечивает безотходное и экологически чистое производство чугуна, в качестве побочных продуктов получают доменный газ для ТЭЦ и шлак, используемый в дорожном строительстве.

Как сделать доменную печь своими руками?

Нюансы

Производство чугуна является высокорентабельным бизнесом, но наладить изготовление черного металла без серьезных финансовых инвестиций невозможно. Доменная печь своими руками в «кустарных условиях» – это просто нереализуемо, что связано со многими особенностями:

крайне высокая стоимость домны (такие расходы могут себе позволить исключительно крупные комбинаты);
сложность конструкции, несмотря на то, что чертеж доменной печи можно найти в свободном доступе (выше схемы), собрать полноценный агрегат для производства чугуна не получится;
физлица и ИП не могут заниматься деятельностью по изготовлению чугуна, на это просто никто не выдаст лицензию;
залежи сырья для черной металлургии практически исчерпаны, окатышей или агломерата в свободной продаже нет.

Но в домашних условиях можно собрать имитацию печи (мини-доменную печь), при помощи которой можно плавить металл.

Но работы эти требуют максимального внимания и крайне не рекомендуются при отсутствии опыта. Зачем может потребоваться изготовление подобной конструкции? Чаще всего – это обогрев для теплицы или дачи с максимально эффективно используемым топливом.

Инструменты и материалы

Для изготовления конструкции в домашних условиях, надо приготовить:

металлическая бочка (можно заменить на трубу с большим диаметром);
два отрезка трубы круглого сечения с меньшим диаметром;
отрезок швеллера;
листовая сталь;
уровень, ножовка по металлу, рулетка, молоток;
инвертор, набор электродов;
кирпичи, глиняный раствор (необходимы для фундамента конструкции).

Все работы надо проводить только на улице, так как процесс достаточно грязный и требующий наличия свободного пространства.

Пошаговая инструкция

На приготовленной заготовке в виде бочки срезается верх (его следует оставить, так как он понадобиться дальше).
Из стали вырезается круг с диаметром, меньшим чем диаметр бочки, в нем делается отверстие для трубы.
Труба аккуратно приваривается к кругу, внизу сваркой крепятся отрезки швеллера, которые будут придавливать топливо во время работы печи.
Крышка печи изготавливается из отрезанного ранее дна бочки, в котором делается отверстие для закладного люка с дверкой. Также необходимо сделать дверку, через которую будут удаляться остатки золы.
Печь обязательно устанавливается на фундамент, так как в процессе работы она очень сильно нагревается. Для этого сначала устанавливается бетонная плита, затем выкладывается несколько рядов из кирпича, образующих углубление в центре.
Для отвода продуктов сгорания монтируется дымоходная труба, диаметр прямой части будет больше, чем диаметр корпуса печи (требуется для лучшего отвода газов).
Отражатель не является обязательным элементом конструкции, но его использование позволяет повысить КПД печи.

Особенности конструкции

Особенностями такой самостоятельно изготовленной печи являются:

уровень КПД хороший;
есть возможность работы в автономном режиме до 20 часов;
в печи происходит не активное горение, а тление с постоянным выделением тепла.

Главным отличием «бытовой» доменной печи будет ограничение доступа воздуха к камере сгорания, то есть тление дров или угля будет происходит при низком уровне кислорода. По схожему принципу работает и промышленная домна, но бытовая применяется только для отопления, плавить металл в ней нельзя, хотя температура внутри камеры будет достаточной.

Литература и источники

Бабарыкин Н. Н. Теория и технология доменного процесса. — Магнитогорск: ГОУ ВПО «МГТУ», 2009. — С. 15. — 257 с.
Карабасов Ю. С., Черноусов П. И., Коротченко Н. А., Голубев О. В. Металлургия и время: энциклопедия. Т. 6. Металлургия и социум. Взаимное влияние и развитие. — Москва: Изд. Дом МИСиС, 2014. — 224 с. — ISBN 978-5-87623-536-7.
Толковый металлургический словарь. Основные термины / Под ред. В. И. Куманина. — М.: Рус. яз., 1989. — 446 с. — ISBN 5-200-00797-6.
Ефименко Г. Г., Гиммельфарб А. А., Левченко В. Е. Металлургия чугуна. — Киев.:Выща школа, 1988. — 352 с.
Ферсман А. Е. Занимательная геохимия. — М.: Детгиз, 1954. — 486 с.
Рамм А. Н. Современный доменный процесс. — Москва.:Металлургия, 1980. — 303 с.
Товаровский И. Г. Доменная плавка. 2-е издание.- Днепропетровск: «Пороги», 2009.-768 с.
Андронов В. Н. Экстракция черных металлов из природного и техногенного сырья. Доменный процесс. — Донецк: Норд-Пресс, 2009.-377 с. — .
Г. Н. Еланский, Б. В. Линчевский, А. А. Кальменев Основы производства и обработки металлов. Москва 2005 г.

Читать еще: Как правильно работать ударной отверткой?

Основной принцип

Принцип работы домны заключается в непрерывности металлургического процесса на весь срок эксплуатации печи до очередного капремонта, который производится раз в 3-12 лет; общий срок службы домны может превышать 100 лет. Доменная печь шахтная: сверху в нее периодически погружают порциями (колошами) шихту из руды с известняковым флюсом и кокс, а снизу также периодически выпускают расплавленный чугун и сливают расплав шлака, т.е. столб исходных материалов в шахте домны постепенно оседает, превращаясь в чугун и шлак, а сверху его наращивают. Однако путь черной металлургии к этой вроде бы несложной схеме был долог и труден.

Доменный процесс

Общая схема доменной печи с обслуживающими системами дана на рис. Литейный двор – принадлежность небольших доменных печей, дающих в основном литейный чугун. Большие домны дают свыше 80% переделочного чугуна, который чугуновоз с разливочной площадки тут же увозит в конверторные, мартеновские или электроплавильные цеха для передела в сталь. Из литейного чугуна отливают в земляные формы-опоки, как правило, болванки – чушки – которые отправляются производителям металлоизделий, где переплавляются для отливки в изделия и детали в печах-вагранках. Чугун и шлак традиционно выпускаются через отдельные отверстия – летки, но домны новой постройки все чаще снабжаются общим летком, разделенным на чугунный и шлаковый жароупорной плитой.

Общая схема устройства доменной печи

Примечание: болванки сырого железа без избытка углерода, полученного из чугуна и предназначенного для передела в высококачественную конструкционную или спецсталь (второй-четвертый переделы) называются слябами. В металлургии профессиональная терминология разработана не менее детально и точно, чем в морском деле.

В настоящее время запасов угля и коксовых печей при домнах, похоже, вовсе не осталось. Современная доменная печь работает на привозном коксе. Коксовый газ – смертельно ядовитый убийца экологии, но он же ценнейшее химическое сырье, которое нужно использовать немедленно, еще горячим. Поэтому коксохимическое производство давно уже выделилось в отдельную отрасль, а кокс металлургам поставляют транспортом. Что, кстати, гарантирует стабильность его качества.

Как работает домна

Непременное условие успешной работы доменной печи – избыток углерода в ней в течение всего доменного процесса. Термохимическую (выделена красным) и технико-экономическую схему доменного процесса см. на рис; выплавка чугуна в доменной печи происходит след. образом. Новую домну или реконструированную после капремонта 3-го разряда (см. ниже) заполняют материалами и разжигают газом; также разогревают один из кауперов (см. далее). Затем начинают дуть воздух. Сразу же усиливается горение кокса, повышающее температуру в домне, начинается разложение флюса с выделением углекислого газа. Его избыток в атмосфере печи при достатке вдуваемого воздуха не дает коксу догореть полностью, и в больших количествах образуется монооксид углерода – угарный газ. Он в данном случае не яд, а энергичный восстановитель, жадно отнимающий кислород у окислов железа, составляющих руду. Восстановление железа газообразным моноокислом, вместо менее активного твердого свободного углерода – принципиальное отличие домны от домницы.

Принцип работы домны

Для получения чугуна необходимы следующие ингредиенты: шихта (руда, флюс, кокс), высокая температура, постоянная подача воздуха для обеспечения непрерывного горения.

Термохимические реакции

Восстановление железа из окислов путем ступенчатой химической реакции:

Доменная печь

Доменная печь после многочисленных преобразований и модернизаций на современном этапе представляет собой конструкцию для получения чугуна как основного ингредиента сталелитейной промышленности.

Устройство доменной печи позволяет вести непрерывную плавку до капитального ремонта, который проводится с периодичностью один раз в 3-12 лет. Остановка процесса приводит к образованию сплошной массы из-за спекания компонентов (закозления). Для ее извлечения необходима частичная разборка агрегата.

Рабочий объем современной доменной печи достигает 5500 м3 при высоте 40 м. Она способна выдать около 6000 т чугуна за одну плавку. А специальное оборудование, обслуживающее системы, расположенные вокруг, занимает несколько десятков гектар земли.

Доменная печь используется для производства литейного чугуна, который в дальнейшем проходит плавку для получения различных марок чугунов или отправляется на восстановление для получения конструкционных сталей.

Большая потребность в металле совпала по времени с этапом электрификации и механизации производства. В связи с этим успехи черной металлургии связаны с началом использования электроприводов, электрических систем автоматического управления на всех этапах производственного процесса.

Устройство доменной печи

На заре черной металлургии плавку болотной руды проводили в домнице – это мини домна, воздух в которую поступал от мехов. А обогащение железа углеродом происходило от древесного угля. Объемы выплавляемого металла таким способом были невелики и отличались периодичностью.

Конструкция доменной печи

Строение доменной печи напоминает шахту. Ее диаметр в три раза меньше высоты. Монтаж высотной конструкции осуществляется на бетонном фундаменте толщиной 4 м. Необходимость в таком массивном фундаменте возникает из-за массы домны, которая более 30 000 т.

На фундаментной плите закрепляются колонны и цельный (монолитный) цилиндр, которые изготавливаются и термостойкого бетона. Внутреннее пространство конструкции обложено огнеупорными материалами, а верхняя часть шамотом. В районе заплечников, где температура достигает 2000°С — графитированными материалами, а под ванной с чугуном — футеровка из глинозема. Также на фундаменте монтируется печной горн.

Читать еще: Как расплавить олово в домашних условиях?

Нижняя часть доменной печи, где температура максимальна, оборудуется холодильниками с водяным охлаждением.Для удержания собранной огнеупорной конструкции, с внешней стороны доменная печь заключена в металлическую рубашку толщиной 40 мм.

Процесс восстановления железа происходит из руды в среде известнякового флюса при высокой температуре. Температура плавления достигается горением кокса. Для поддержания горения необходим воздух, поэтому в домне установлены 4 — 36 фурм или леток.

Большой внутренний объем нуждается в больших объемах воздуха, которые подают турбинные нагнетатели. Чтобы не снижать температурный, режим воздух перед подачей подогревается.

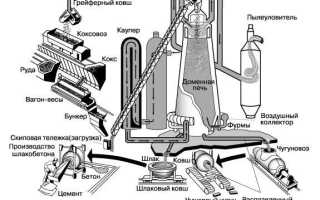

Схематически доменная печь выглядит следующим образом.

Схема расположения оборудования для доменного производства

Состав конструкции производства литья:

шихта (руда и известняк);
коксовый уголь;
загрузочный подъемник;
колошник, предотвращающий попадание газов из домны в атмосферу;
слой загруженного кокса;
шихтовый слой;
воздушные нагнетатели;
отводимый шлак;
литьевой чугун;
емкость для приема шлака;
приемный ковш для расплава;
установка типа Циклон, очищающая от пыли доменный газ;
кауперы, регенераторы газов;
дымоотводящая труба;
воздухоподвод в кауперы;
угольный порошок;
печь для спекания кокса;
емкость для хранения кокса;
отведение колошникового газа высокой температуры.

Доменная печь обслуживается вспомогательными системами.

Колошник – это затвор домны. От его исправной работы зависит экологическая обстановка вокруг производства.

воронка приемная;
воронка маленького конуса, вращающаяся;
конус маленький;
межконусное пространство;
конус большой;
скип.

Принцип работы колошника следующий:

Большой конус опущен, а малый поднят. Окошки во вращающейся воронке перекрыты.
Скип осуществляет загрузку шихты.
Поворачиваясь, воронка открывает окна, и шихта осыпается на малый конус 3. затем возвращается на место.
Конус поднимается, тем самым препятствует выходу доменных газов.
Конус опускается для передачи шихты в межконусное пространство, затем поднимается на исходную позицию.
Конус опускается, а вместе с ним шихта загружается в доменную шахту.

Такая дозированная подача обеспечивает послойное распределение материалов.

Скип – черпак, при помощи которого осуществляется загрузка. Она выполняются по конвейерной технологии. Воздушные нагнетатели – летки и фурмы осуществляют подачу воздуха в доменную шахту под давлением 2-2,5 МПа.

Фурма и чугунная летка

Кауперы служат для нагревания подаваемого воздуха. В регенераторах он подогревается доменными газами, снижая тем самым энергетическую нагрузку на агрегат. Воздух нагревается до 1200°С и подается в шахту. При снижении температуры до 850°С подача прекращается, возобновляется цикл нагрева. Для бесперебойной подачи горячего воздуха устанавливается несколько регенераторов.

Принцип работы домны

Термохимические реакции

Восстановление железа из окислов путем ступенчатой химической реакции:

Получение необходимого количества углекислого и угарного газа обеспечивает горение кокса:

Для отделения железа от примесей используется известняковый флюс. Химические реакции, образующие шлак:

Принцип работы доменной печи таков. После загрузки доменную печь начинают разжигать газом. По мере повышения температуры подключается каупер и начинается продувка воздухом. Кокс – топливо для доменной печи – начинает интенсивнее гореть, и температура в шахте значительно увеличивается. При разложении флюса образуется большое количество углекислого газа. Угарный газ в химических реакциях выступает восстановителем.

Схема производства чугуна

После сгорания кокса и разложения флюса столб шихты опускается, сверху добавляется очередная порция. Снизу в самой широкой части шахты происходит полное восстановление железа при температурах 1850°С — 2000°С. Затем оно стекает в горн. Здесь происходит обогащение железа углеродом.

Температура в доменной печи изменяется в сторону увеличения по мере опускания шихты. Процесс восстановления протекает при 280 °С, а плавка происходит после 1500 °С.

Разлив расплава происходит в два этапа. На первом через летки сливается шлак. На втором через чугунные летки сливается чугун. Больше 80% выплавляемого чугуна идет на производство стали. Из остального чугуна отливают в опоках болванки.

Работает доменная печь непрерывно. От загрузки шихты до получения сплава проходит 3-20 дней — все зависит от объема печи.

Обслуживание и ремонт доменной печи

Любому оборудованию, работающему в круглосуточном режиме, требуется постоянное обслуживание. Регламенты закладываются в технический паспорт оборудования. Несоблюдение графика технического обслуживания влечет за собой сокращение срока эксплуатации.

Работы по техническому обслуживанию доменных печей делятся на периодические и капитальные ремонты. Периодические работы проводятся без остановки рабочего процесса.

Капитальный же ремонт по объему выполняемых работ делится на три разряда. Во время первого разряда производится осмотр всего оборудования, при этом из шахты извлекаются расплавы. Во время второго разряда производится ремонт футеровки, замена вышедших из строя элементов оборудования. При третьем разряде производится полная замена агрегата. Обычно такой ремонт совмещают с модернизацией или реконструкцией домны.
