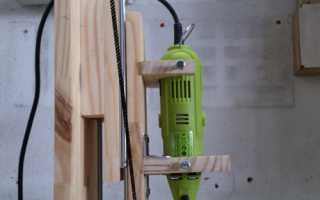

Как сделать самодельный фрезерный станок по металлу?

Как своими руками сделать фрезерный станок по металлу?

Настольный ручной станок, оснащенный ЧПУ и предназначенный для обработки металла, в домашнем хозяйстве является очень полезной вещью.

Кроме того, сделать такое устройство своими руками можно прилагая к этому небольшое количество усилий.

Для этого понадобятся такая оснастка и составляющие, как электродвигатель с подходящим уровнем мощности, стол и направляющая конструкция.

1 ГДЕ КУПИТЬ Привод для самодельного станка

Собираясь сделать несложный ручной переносной или ручной настольный малогабаритный фрезерный станок по металлу с ЧПУ своими руками, в первую очередь внимание стоит обратить на электропривод.

Главный и решающий фактор здесь – это уровень мощности. Большинство самодельных фрезерных станков по металлу, сделанных своими руками изготавливается для произведения неглубокой выборки металлических заготовок.

В таком случае агрегат можно сделать с помощью мотора российского производства, который обладает мощностью, равной 500 Ваттам.

Однако такой агрегат, снабженный ЧПУ время от времени будет глохнуть и едва ли оправдает те ресурсы времени и средств, которые были в него вложены.

Наиболее оптимальным вариантом общепризнанно считается тот, при котором настольный ручной малогабаритный станок по металлу, сделанный своими руками, оснащается двигателем, мощность которого, в среднем, составляет 1100 Ватт.

Привод станка с ЧПУ обладающий мощностью, равной 1-2 киловаттам способствует применению любого типа фрезы. Особенностью специализированного электродвигателя такого типа является оснащение усиленными подшипниками для длительного сопротивления большим нагрузкам, возникающим в продольном и поперечном направлении оси вращения.

Обработка металлических заготовок при этом будет производиться в обычном режиме. Для фрезера по металлу, собранного своими руками и оснащенного ЧПУ может подойти как стационарный электромотор, так и привод, который прежде использовался в мощных ручных электроинструментах.

Самодельный фрезерный станок

Эту деталь можно позаимствовать из болгарки, дрели, или ручного фрезера. Еще один значимый фактор при создании фрезерного агрегата по металлу своими руками – это количество оборотов.

Чем оно выше, тем большей чистотой и равномерностью будет обладать выполненный рез. Никаких проблем не возникнет, если двигатель, используемый в станке с ЧПУ, рассчитан на работу в бытовой сети в 220 вольт.

В том случае если Вы решите сделать агрегат, оснащенный трехфазным асинхронным двигателем, подключать его придется с ориентировкой на особую схему.

Она выражена в алгоритме подключения по типу «звезда-треугольник». Благодаря реализации такой схемы мотор будет производить плавный запуск и выдачу максимально возможной мощности.

Стоит учитывать, что в том случае, когда трехфазный электродвигатель будет подключен к однофазной сети, он потеряет 30-50% своего КПД.
к меню ↑

2 Как сделать самодельный лифт для фрезера?

Осуществить сборку самодельного фрезерного станка с ЧПУ по металлу можно достаточно легко. Особое внимание следует уделить регулировочному лифту, который можно собрать с применением обычных толстых листов фанеры.

Вся конструкция должна быть закреплена на крышке рабочего стола. При этом сам агрегат не нужно будет оснащать шкивами и ремнями.

Настольный фрезерный станок, сделанный своими руками

Насадка фрезы на настольные фрезерные станки по металлу будет осуществляться прямо на вращающийся вал электродвигателя. Здесь важно применять такой привод, который будет обладать способностью к вращению на высоких оборотах. Сам лифт, собираемый под фрезерные станки по металлу дома, состоит из таких деталей, как:

  • корпус;
  • каретка;
  • скользящие полозья;
  • резьбовая ось;
  • фиксирующий винт.

Когда ось будет вращаться, то каретка с присоединенным мотором сможет перемещаться вверх и вниз по направлению оси.

Полозья используются для того, чтобы выполнять функцию направляющих ограничителей. При помощи фиксирующего винта каретку нужно будет закрепить для придания ей высокой степени неподвижности, после того, как она будет выставлена по высоте.

Крепления несущего корпуса, который будет удерживать всю конструкцию, осуществляется к нижней крышке верстака.

При выполнении этих действий нужно будет тщательно следить за тем, чтобы каретка и двигатель не расшатывались, находясь в корпусе. Это может привести к тому, что во время фрезеровки выборка металла будет неровной.

Представленное приспособление для фрезерного агрегата сможет обеспечить плавную регулировку вылета сменной фрезы над поверхностью рабочего стола.

Самодельный фрезерный по металлу с нуля

Для обеспечения высокой степени удобства можно оснастить лифт самодельными шестернями. При этом поворотный вертикальный рычаг можно будет разместить сбоку, а не с верхнего края.

Если готового рабочего стола дома нет, то при самостоятельном его изготовлении важно учитывать индивидуальные особенности каждого отдельно взятого материала под фрезерные станки по металлу.

К примеру, тот стол под ручной настольный фрезерный станок по металлу по металлу, который будет изготовлен из дерева, боится попадания влаги. Однако наряду с этим деревянную конструкцию легче всего изготовить, к тому же оснастка способна эффективно поглощать вибрации.

Направляющие, которые будут обеспечивать упор заготовки, подвергнутой обработке можно сделать дома из фанеры или ДСП. Также предусматривается регулировка положения оснастки с ориентировкой на горизонтальную плоскость. Для сбора металлической стружки можно применить обычный старый бытовой пылесос.

2.1 Изготавливаем крышку

В качестве материала для крышки необходимо использовать фанеру с параметром толщины, равным 19 миллиметрам.

При этом длина крышки должна равняться 0,6 метрам, а ширина – 0,5 метрам. Для того чтобы значительно улучшить базовые характеристики самодельного фрезерного станка по металлу нужно в первую очередь увеличить прочность стола.

Для этого делается облицовка из текстолита с толщиной, равной 2 миллиметрам. С этой целью нужно будет вырезать лист с такими же размерами, как и первый вырезанный из фанеры.

Важно помнить, что в процессе вырезания крышки и облицовки для нее к уже указанным размерам следует прибавить припуски равные 2,5 сантиметрам.

Создание рамы для станка из подручных материалов

После этого нужно нанести тонкий слой клея на текстолитовую поверхности и верхнюю часть фанерной крышки.

При этом нужно отступить от края фанеры на 0,3 сантиметра и выполнить приклеивание текстолита. После присоединения поверхностей по ним нужно будет пройтись резиновым валиком.

Полученная заготовка и оснастка устанавливается на отрезной станок или на циркуляционную пилу. Это производится таким образом, чтобы край листа фанеры смог плотно прижаться к упору.

Далее от края упора нужно отступить 6 миллиметров и произвести отпил фанеры и облицовки из текстолита одним лезвием. После этого нужно перевернуть полученную заготовку и проделать те же действия с противоположным краем.

Подвергшиеся обработке края передвигаются до самого упора и обрезаются для того, чтобы придать плите необходимую форму. Из фанерного листа нужно вырезать накладки продольного и бокового типа с ориентировкой на строго фиксированные размеры.

Ширина продольной накладки должна равняться 0,4 сантиметрам при длине в 70 сантиметров. Ширина боковой – 0,6 см, при длине в 60 сантиметров.

Алюминиевая рама для самодельногоо фрезерного станка

Далее нужно заняться изготовлением вспомогательной детали для того, чтобы ровно произвести приклейку кромочных накладок. При этом важно соблюдать правильную последовательность действий:

  1. Берется четыре куска фанеры с параметрами размеров 10×10 см.
  2. В каждом куске вырезаются пазы с размерами 5×5 см.
  3. Производится их закрепление при помощи струбционов по всем углам изготовленной крышки.
  4. Прикрепление накладок выполняется при помощи клея, фиксация – с помощью струбцинов.

2.2 Монтаж упора

Накладки и оснастка прижимаются к уже смонтированной вспомогательной детали, после чего они приклеиваются к верхней кромке крышки. Сквозь заранее проделанные пазы можно рассмотреть, насколько правильно произошла стыковка накладок по всем углам.

После этого производится установка 19-ти миллиметровой дисковой фрезы на отрезной настольный станок. Упор присоединяется с помощью изготовленной деревянной накладки с высотой в 25 сантиметров.

Настойку фрезы и упора нужно проводить таким образом, чтобы появилась возможность для выбора шпунтов, помещающихся в кромочные накладки. Точность настроек должна быть практически идеальной. Для этого лучше потренироваться на неиспользуемых обрезках.

Мини токарный станок по металлу своими руками

Крышку нужно плотно прижать к упору той стороной, которая изначально была покрыта текстолитом. Потом нужно будет выбрать все шпунты в кромочных накладках расположенных по бокам.

Фрезерный станок по металлу и оснастка понадобится для того, чтобы поспособствовать установке алюминиевого профиля. Для этого в отрезке любого размера нужно выпилить шпунт при помощи дисковой фрезы.

После чего следует убедиться в том, что ползунок в нем проходит до самого углового упора. Если он без затруднений будет перемещаться при нормальном люфте, то в крышке нужно будет выпилить паз такого же размера и разместить его фанерой к верху.
к меню ↑

2.3 Как работает самодельный настольный фрезерный станок по металлу? (видео)

Самодельный фрезерный станок по металлу – собирается без проблем!

Самодельный фрезерный станок по металлу может стать прекрасным помощником домашнему мастеру. Сделать небольшой агрегат для фрезерования совсем не сложно. О технологии его сборки своими руками мы и поговорим.

1 Самодельный станок – как устроен и как действует?

Фрезерные установки профессионального уровня состоят из набора специальных узлов и разнообразных механизмов. Их конструкция является по-настоящему сложной. Воссоздать в домашних условиях такой агрегат, конечно же, нереально. Зато можно без особых проблем собрать своими руками небольшой станок, который позволит выполнять все основные операции фрезерования.

Такая установка по металлу в обязательном порядке оснащается следующими рабочими частями:

  1. Станиной. Она должна быть максимально устойчивой и жесткой. Чем более крупные детали вы планируете обрабатывать на станке, тем более прочной должна быть станина.
  2. Фрезерной оправкой. Желательно – конус Морзе. На оправку впоследствии монтируется рабочий инструмент. Его фиксируют кольцами и гайками.
  3. Направляющими станины.
  4. Консолью.
  5. Рабочим столом. Эту часть самодельного станка следует проектировать максимально ответственно.

Посмотрите чертежи самодельных фрезерных агрегатов. И выберите тот вариант, который подойдет вам. Помните, что от геометрических параметров рабочего стола зависит то, какие изделия (по весу и размерам) на нем можно будет фрезеровать.

  • Коробкой скоростей.
  • Электродвигателем
  • Валом шпинделя.
  • Двигатель для станка по металлу, собираемого своими руками, должен иметь мощность минимум 500 Вт. Такой привод обеспечит вам возможность обрабатывать на самодельной установке заготовки из мягких металлов. Если вы хотите работать с более твердыми металлами, понадобится движок на 1,2–2 кВт. Он позволит фрезеровать детали из обычной стали.

    Важна не только мощность электропривода, но и число оборотов, которые он способен выдавать. Фрезерование будет тем качественнее, чем большую «оборотистость» будет иметь движок.

    2 Делаем станок своими руками – первые шаги

    Сначала изучите чертежи, которые достаточно активно выкладывают на специализированные интернет-сайты любители самостоятельного домашнего творчества. Затем выберите оптимальный вариант фрезерного станка, подготовьте требуемые материалы и приступайте к сборке агрегата.

    Если вы впервые взялись за такую работу, советуем обращать внимание на самые простые чертежи. Не пытайтесь создать полупромышленный агрегат в своем гараже. Вряд ли у вас получится что-то путное. Начинающим конструкторам рекомендуется использовать в качестве привода обычную ручную дрель, подключаемую к сети 220 В. Также запаситесь такими материалами:

    • автомобильным ромбовым домкратом;
    • фанерными листами (берите толстые изделия, маркируемые цифрой 10);
    • стальным швеллером;
    • конусом Морзе (маркировка – 2);
    • цанговым патроном;
    • штырями из металла для осей;
    • металлическими уголками (25-й номер) и квадратной трубой (20-й номер).

    Этих материалов будет достаточно для того, чтобы собрать вполне эффективный фрезер для выполнения несложных металлообрабатывающих операций. Сама же сборка агрегата будет производиться при помощи напильника, электродрели, шлифовальной угловой машинки, сварочного аппарата и стандартного набора инструментов любого домашнего умельца.

    3 Пошаговое руководство по сборке

    Сначала нужно изготовить колонну и станину. Эти элементы делаются из металлического швеллера. Вам требуется создать конструкцию, которая будет похожа на букву П. Нижняя поперечина в данном случае будет выполнять функцию основания фрезера.

    Дальнейшая последовательность ваших действий такова:

    1. Из стального уголка делаете направляющие элементы. По ним консоль собираемого своими руками станка будет передвигаться в вертикальном направлении. Уголок желательно хорошо отшлифовать. К колонне он крепится подходящими по размеру болтами.
    2. Из профильного квадратного трубного изделия сооружаете направляющие для рабочего стола самодельного станка. Вам потребуется просверлить отверстия в трубе и вставить в них металлические штыри. Обратите внимание! На них нужно сразу же сделать резьбу.
    3. За передвижение рабочего стола будет отвечать автодомкрат. Он позволит перемещать консоль на 10–12 см. Для обработки не очень крупных деталей этого вполне достаточно.
    4. Из фанерных листов делаете столешницу. Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками).

    Теперь из квадратной трубы и металлического уголка свариваете тиски (чертежи этих элементарных приспособлений доступны в интернете). Полученное зажимное приспособление посредством саморезов необходимо прикрепить к столешнице. Через тиски также потребуется пропустить стальной штырь с нанесенной на него резьбой. Далее все просто:

    1. Устанавливаете дрель в станину (шпиндель электроинструмента должен смотреть вниз), крепите ее гайками и винтами. Желательно, кроме того, приварить к станине небольшие перемычки, а затем присоединить к ним метизными изделиями дрель. В этом случае устойчивость приводного приспособления будет намного выше.
    2. Монтируете конус Морзе на шпиндель, а затем цанговый (можно использовать и сверлильный) патрон.

    Вот, в принципе, и все. Вы получили в свое распоряжение неплохую самодельную конструкцию. В ней при работе передвигается консоль, на которой фиксируется фрезеруемая деталь. А сам фрезер остается неподвижным.

    4 Лифт для бытового фрезера – полезное приспособление

    При желании можно дополнительно сделать специальный лифт, который упростит процесс использования станка, собранного своими руками по описанной технологии. Тогда передвигаться будет каретка с инструментом, а рабочая поверхность останется неподвижной.

    Лифт позволяет оперативно заменять режущий инструмент на самодельном станке, а также максимально точно выверять геометрические параметры фрезеруемых изделий. Кроме того, лифт повышает безопасность эксплуатации агрегата. Он дает возможность мастеру не контактировать с рабочим инструментом. Вы просто-напросто установите рычаг либо небольшой вороток и будете с их помощью передвигать лифт вдоль самодельной фрезерной установки.

    Своими руками этот полезный элемент станка делается так:

    1. Из текстолита вырезаете опорную пластинку. Монтируете ее на столешницу.
    2. Присоединяете две стойки к пластине. Важно! Стойки по отношению друг к другу ставятся строго параллельно.
    3. Ставите каретку на станок. Монтируете на нее фрезер.

    Перемещение каретки обеспечивается толкающим механизмом. Все, как видите, действительно просто. Но нужно понимать, что лифт обязан быть устойчивым и максимально жестким. Если он будет некачественно смонтирован и закреплен, при фрезеровании может возникнуть люфт. А это гарантированно приведет к порче обрабатываемого на станке изделия.

    Как сделать самодельный фрезерный станок по металлу своими руками?

    Домашний станок для фрезерования – незаменимое оборудование для обработки металла и других материалов своими руками. Если задаться целью, можно соорудить мини-копию промышленного оборудования, значительно сэкономив на комплектующих, при этом станок можно дополнительно наделить и токарными функциями. Самодельный фрезерный станок по металлу изготавливается достаточно несложно, в процессе изготовления необходимо лишь запастись терпением и иметь под рукой подробные чертежи, свойственные серийному оборудованию.

    Самодельный фрезерный станок по металлу

    Самодельный фрезерный станок по металлу своими руками

    Домашний фрезер является отличным помощником для обработки металлических или деревянных изделий в тех случаях, когда использование ручного инструмента не принесет желаемого результата. Можно в таком случае обратиться в мастерскую, но такие услуги не всегда стоят дешево. Обладая определенными навыками, можно собрать своими руками фрезерный станок по металлу простейшего типа или более сложную модель. Соответственно, у более простого типа станка, собранного на основе обычной дрели, функционал будет скромнее, чем у более сложного, оснащенного большим количеством комплектующих и работающего на основе электродвигателя. Если следовать инструкциям и чертежам, на основе которых собирают промышленные образцы фрезеров, для домашней мастерской можно соорудить станок, способный выполнять сложные технологические операции: вырезать изделия из металла или дерева, обрабатывать поверхности различной конфигурации, изготавливать пазы, фальцы, шлицы и т.п. При сборке станка можно опираться на видео-инструкции, которые можно найти в большом количестве в интернете.

    Но перед тем, как вы приступите к сборке самодельного станка, хотели бы предупредить, что, не зная всех тонкостей сборки устройства, в итоге оно может оказаться небезопасным для эксплуатации. Поэтому если возникают сомнения в работе устройства, собранного своими руками, обратите внимание на фрезерно-гравировальные станки с ЧПУ от отечественного производителя MULTICUT, которые имеют гарантию качества и большую производительность.

    Конструкция и принцип работы

    Фрезерный станок по металлу своими руками чертежи

    Основой фрезеровочного станка является станина, которая должна быть жестко закрепленной и достаточно прочной для того чтобы выдерживать необходимую нагрузку.

    Вторым важным элементом является ручная дрель или электродвигатель, выполняющие функцию привода для рабочего инструмента, которым служит остро заточенная фреза. Для фиксации заготовок из металла или дерева, а также их размещения для обработки используется фрезеровочный стол, оснащенный специальными креплениями. Все комплектующие должны быть высокого качества, поскольку от этого будет зависеть эффективность работы станка. Мощность фрезера, так же, как и его производительность, зависят от мощности привода и максимального числа его оборотов. Минимальная мощность домашнего станка должна составлять 500 вт, а для работы с более твердыми металлами понадобится двигатель мощностью 1,2-2 квт.

    Работа оборудования может осуществляться вручную или автоматически. Второй тип станка оборудован модулем ЧПУ, позволяющим свести к минимуму участие человека при обработке, заточке и прочей работе с металлом.

    Мини-фрезерный станок по металлу своими руками

    Мини фрезерный станок по металлу своими руками

    Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

    • Металлические уголки № 25
    • Швеллер
    • Автомобильный домкрат
    • Квадратная труба профилем на 20
    • Штырьки из металла для осей
    • Плотная фанера
    • Конус Морзе
    • Электропривод мощностью 400 вт
    • Сверлильный патрон

    Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

    Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

    Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами. К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

    Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

    ЧПУ фрезерный станок по металлу своими руками

    Чпу фрезерный станок по металлу своими руками

    Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

    • Шарико-винтовая передача. Она используется для изменения вращательных движений в возвратно-поступательные и наоборот.
    • Вертикальные, поперечные и продольные направляющие. Они предназначены для приведения в движение портала со шпинделем по вертикали, рабочего стола вправо-влево и передвижения его по станине.
    • Основание для крепления всей оснастки.
    • Шпиндель, в котором закрепляется фреза для обработки металлических изделий.
    • Рабочая поверхность (стол)
    • Охлаждающая система для фрезы и шпиндельного узла.

    ЧПУ-фрезер работает с помощью программного обеспечения, установленного на компьютер. В программе создается будущее изделие, рассчитывается в специальные коды, распознаваемые контроллером. Затем команда поступает к шаговым двигателям, которые перемещают шпиндель или фрезер в соответствии с контурами заготовки. Сам станок собирается по следующим этапам:

    1. Первым этапом сборки чпу фрезера является сборка электропривода и станины, на которой будут располагаться комплектующие и сам станок. Она должна иметь прочную и жесткую конструкцию, располагаться на ровной поверхности. Мощность электропривода станка с чпу должна составлять 1-2 квт. В его роли можно использовать стационарный электромотор или электропривод из любого мощного ручного инструмента с большим количеством оборотов.
    2. Устанавливается фрезеровочная консоль, колонны, все направляющие и шаговые двигатели. На этом этапе необходимо следить за тем, чтобы скольжение по направляющим производилось плавно и гладко. Кроме того, на этом этапе сборки чпу фрезера проверяется надежность крепления всех механизмов и их работоспособность. Название и точное количество необходимых элементов необходимо смотреть в точной инструкции и чертежах.
    3. На заключительном этапе проверяется работоспособность всего станка в целом перед установкой программного обеспечения.
    4. Элементы контроллера подсоединяются друг к другу в соответствии со схемой, подключаются к компьютеру, на котором установлено программное обеспечение и все необходимые драйверы. Когда программное обеспечение будет установлено, необходимо загрузить нужные эскизы деталей. После этого выбирается нужный материал, устанавливаемый на рабочую поверхность, а также тип фрезы для этого материала.

    Работа на оборудовании должна производиться только после ознакомления с правилами техники безопасности. Это касается как чпу фрезера, так и мини-агрегата. Во-первых, необходимо использовать средства защиты глаз и открытых частей тела от попадания металлической стружки. Во-вторых, нужно следить за тем, чтобы фрезерный узел не перегревался, иначе он может разлететься на куски, причинив вред здоровью. В-третьих, вся электроника и сеть должны иметь заземление, а электрическая сеть должна быть защищена от возникновения короткого замыкания.

    Фрезерный станок по металлу своими руками: видео

    Как сделать самодельный фрезерный станок по металлу своими руками?

    Домашний станок для фрезерования – незаменимое оборудование для обработки металла и других материалов своими руками. Если задаться целью, можно соорудить мини-копию промышленного оборудования, значительно сэкономив на комплектующих, при этом станок можно дополнительно наделить и токарными функциями. Самодельный фрезерный станок по металлу изготавливается достаточно несложно, в процессе изготовления необходимо лишь запастись терпением и иметь под рукой подробные чертежи, свойственные серийному оборудованию.

    Самодельный фрезерный станок по металлу

    Домашний фрезер является отличным помощником для обработки металлических или деревянных изделий в тех случаях, когда использование ручного инструмента не принесет желаемого результата. Можно в таком случае обратиться в мастерскую, но такие услуги не всегда стоят дешево. Обладая определенными навыками, можно собрать своими руками фрезерный станок по металлу простейшего типа или более сложную модель. Соответственно, у более простого типа станка, собранного на основе обычной дрели, функционал будет скромнее, чем у более сложного, оснащенного большим количеством комплектующих и работающего на основе электродвигателя. Если следовать инструкциям и чертежам, на основе которых собирают промышленные образцы фрезеров, для домашней мастерской можно соорудить станок, способный выполнять сложные технологические операции: вырезать изделия из металла или дерева, обрабатывать поверхности различной конфигурации, изготавливать пазы, фальцы, шлицы и т.п. При сборке станка можно опираться на видео-инструкции, которые можно найти в большом количестве в интернете.

    Но перед тем, как вы приступите к сборке самодельного станка, хотели бы предупредить, что, не зная всех тонкостей сборки устройства, в итоге оно может оказаться небезопасным для эксплуатации. Поэтому если возникают сомнения в работе устройства, собранного своими руками, обратите внимание на фрезерно-гравировальные станки с ЧПУ от отечественного производителя MULTICUT, которые имеют гарантию качества и большую производительность.

    Конструкция и принцип работы

    Работа оборудования может осуществляться вручную или автоматически. Второй тип станка оборудован модулем ЧПУ, позволяющим свести к минимуму участие человека при обработке, заточке и прочей работе с металлом.

    Мини-фрезерный станок по металлу своими руками

    Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

    • Металлические уголки № 25
    • Швеллер
    • Автомобильный домкрат
    • Квадратная труба профилем на 20
    • Штырьки из металла для осей
    • Плотная фанера
    • Конус Морзе
    • Электропривод мощностью 400 вт
    • Сверлильный патрон

    Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

    Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

    Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами. К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

    Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

    ЧПУ фрезерный станок по металлу своими руками

    Станок ЧПУ технологически является более сложным, чем мини-фрезер, инструментом, состоящим из следующих комплектующих:

    • Шарико-винтовая передача. Она используется для изменения вращательных движений в возвратно-поступательные и наоборот.
    • Вертикальные, поперечные и продольные направляющие. Они предназначены для приведения в движение портала со шпинделем по вертикали, рабочего стола вправо-влево и передвижения его по станине.
    • Основание для крепления всей оснастки.
    • Шпиндель, в котором закрепляется фреза для обработки металлических изделий.
    • Рабочая поверхность (стол)
    • Охлаждающая система для фрезы и шпиндельного узла.

    ЧПУ-фрезер работает с помощью программного обеспечения, установленного на компьютер. В программе создается будущее изделие, рассчитывается в специальные коды, распознаваемые контроллером. Затем команда поступает к шаговым двигателям, которые перемещают шпиндель или фрезер в соответствии с контурами заготовки. Сам станок собирается по следующим этапам:

    1. Первым этапом сборки чпу фрезера является сборка электропривода и станины, на которой будут располагаться комплектующие и сам станок. Она должна иметь прочную и жесткую конструкцию, располагаться на ровной поверхности. Мощность электропривода станка с чпу должна составлять 1-2 квт. В его роли можно использовать стационарный электромотор или электропривод из любого мощного ручного инструмента с большим количеством оборотов.
    2. Устанавливается фрезеровочная консоль, колонны, все направляющие и шаговые двигатели. На этом этапе необходимо следить за тем, чтобы скольжение по направляющим производилось плавно и гладко. Кроме того, на этом этапе сборки чпу фрезера проверяется надежность крепления всех механизмов и их работоспособность. Название и точное количество необходимых элементов необходимо смотреть в точной инструкции и чертежах.
    3. На заключительном этапе проверяется работоспособность всего станка в целом перед установкой программного обеспечения.
    4. Элементы контроллера подсоединяются друг к другу в соответствии со схемой, подключаются к компьютеру, на котором установлено программное обеспечение и все необходимые драйверы. Когда программное обеспечение будет установлено, необходимо загрузить нужные эскизы деталей. После этого выбирается нужный материал, устанавливаемый на рабочую поверхность, а также тип фрезы для этого материала.

    Работа на оборудовании должна производиться только после ознакомления с правилами техники безопасности. Это касается как чпу фрезера, так и мини-агрегата. Во-первых, необходимо использовать средства защиты глаз и открытых частей тела от попадания металлической стружки. Во-вторых, нужно следить за тем, чтобы фрезерный узел не перегревался, иначе он может разлететься на куски, причинив вред здоровью. В-третьих, вся электроника и сеть должны иметь заземление, а электрическая сеть должна быть защищена от возникновения короткого замыкания.

    Фрезерный станок по металлу с ЧПУ своими руками

    В нынешнее время существует огромное количество приспособлений и станков, которые осуществляют фрезеровочную деятельность. Можно обрабатывать практически все металлы, которые пригодны для тех или иных работ. Можно купить новый инструмент, а можно собрать точно такой же своими руками. Но двигатель прогресса шагает вперёд. Вместе с тем, использование простого ручного станочка становится нецелесообразным. На сегодняшний день, всё технологическое оборудование оснащено числовым программным обеспечением. Ниже будет представлена информация о фрезерном оборудовании по металлу с ЧПУ.

    Общие понятия

    Автоматическое управление консолью с фрезой или порталом с фрезером позволяет получить самые точные детали из металла, сделать различные пазы, отверстия, обработка сложных контуров и многое другое. Как правило, под обработку попадает чёрный и цветной металл. Для обработки металлических изделий используют различные фрезы.

    Совет: Для обработки металла более большой толщины следует собирать конструкцию прочнее, чтобы не допустить поломки оборудования!

    Предназначение

    Прямое назначение фрезеровочного оборудования — это обработка металла и изготовление различных металлических деталей и изделий. Существует огромное множество агрегатов для фрезерной обработки металла. Однако, различные модификации фрезерных установок, будь то на производстве или в домашних условиях, работают по одинаковому принципу. А также имеют очень похожие конструкции. Ниже мы рассмотрим все разновидности такого оборудования.

    Разновидность

    Стационарный фрезерный станок с ЧПУ

    Бытовой фрезерный станок по металлу с ЧПУ

    Настольный фрезерный станок с ЧПУ

    Самодельный фрезерный станок по металлу с ЧПУ

    Станки по обработке металла различаются на несколько категорий:

    Стационарное оборудование

    Располагается на производствах и предназначено для масштабного производства. Как правило, имеют огромный вес и размеры конструкции. Такие приспособления способны обрабатывать толстый металл больших размеров.

    Бытовое оборудование

    В готовом виде, которые можно с лёгкостью приобрести в интернет — магазине. В основном применяются в быту, для изготовления тех или иных, необходимых изделий или деталей. Имеют небольшие размеры, что даёт возможность расположить такой инструмент в любом месте. Такие приспособления способны производить мелкие детали, для каких — либо механизмов. Для работы используется не толстый материал, чтобы добиться более точной обработки.

    Настольные

    Такой вид станков применяется как на производствах, так и в быту. Имеют преимущественно малые размеры и не подходят для обработки толстых материалов. В отличие от бытовых станков, на данном станочке можно обрабатывать чуть более толстый материал. Однако размеры заготовок не должны превышать размеры рабочего стола, чтобы фреза или шпиндель могли свободно передвигаться по всей площади обрабатываемой заготовки. За счёт жёсткой конструкции, есть возможность производства серийными партиями. При этом качество получаемой продукции будет замечательным.

    Самодельные

    прототипы бытовых и настольных, созданные из подручных средств, что существенно экономит семейный бюджет, а также установочное место. Такие приспособления способны заменить бытовые станки. Обработка металла целиком и полностью зависит от жёсткости всей конструкции. С помощью такого аппарата можно изготовить различные детали, предназначенные для механизмов, сделать отверстия в заготовке и многое другое. В домашнем пользовании такой инструмент незаменим.

    Теперь, когда вы имеете хоть какое — нибудь представление о таком оборудовании, можно рассмотреть конструкцию и сборку самодельного фрезерного станка. Если бюджет ограничен, то достаточно подобрать подходящие элементы для вашего детища и заказать электронику для полноценной работы. Если же у вас есть компьютер, достаточно будет установить профессиональную программу для направленной работы. Эти программы существуют в свободном доступе на просторах интернета. Самые распространённые программы — это:

    1. Mach3
    2. ArtCAM
    3. Machine
    4. Kcam4

    Это ещё не все программы. Их очень много.

    Конструкция самодельного станка по металлу ЧПУ

    Основные детали фрезерного станка по металлу с ЧПУ

    Основные элементы такого станка перечислены на фото. Перечислим их:

    ШВП оси Z — шарико — винтовая передача

    Предназначена такая передача для конвертирования вращательных движений в возвратно — поступательные движения и в обратном направлении.

    Вертикальные направляющие

    Предназначены для осуществления движения портала со шпинделем по вертикали.

    Поперечные направляющие

    Предназначены для движения рабочего стола вправо и влево.

    Продольные направляющие

    Они располагаются непосредственно на станине станка и позволяют двигаться по ним рабочему столу и всей колонне.

    Колонна, как правило, в этом элементе станка располагается противовес, который предназначен для компенсации веса шпиндельного узла.

    Основание

    Самая главная часть станочного оборудования, на котором располагается вся оснастка.

    Шпиндель

    Рабочая часть узла, которая, посредством закреплённой в нём фрезы, производит обработку металлических заготовок.

    Рабочий стол

    Это плоскость, на которой непосредственно производятся фрезеровочные работы.

    Как правило, на таких станках ещё используют систему охлаждения фрезеровочного инструмента, которая предназначена для предотвращения перегрева фрезы и шпиндельного узла.

    Теперь зная конструкцию основных элементов агрегата, можно рассмотреть принципы работы станочного узла.

    Принцип работы

    Как уже говорилось, любой фрезерный станок, оснащённый программным обеспечением, работает непосредственно по командам, посылаемым с компьютера. Всё чаще используют электронику фирмы Arduino. Специальная программа, в которой создаётся будущее изделие, с точностью и наоборот рассчитывается в специальные G — коды, в свою очередь которые распознаёт контроллер и распределяет сигналы на шаговые двигатели. ШГ (шаговые двигатели) по заданной программе перемещают шпиндель или фрезер по нескольким плоскостям, проектируя на заготовке заданную деталь посредством фрезы.

    Как видно, процесс этот довольно не сложный. Главное произвести правильную сборку и установку, а также программного управления и электроники. Рассмотрим ниже процесс сборки фрезеровочного аппарата.

    Сборка по чертежам своими руками

    Начало сборки фрезерного станка

    Промежуточный этап сборки

    Заключительный этап сборки

    Рассмотрим схему с размерами и разберёмся, какие элементы и куда крепятся, а также как сделать самодельный станок своими руками. Кстати, полную инструкцию по сборке можно скачать бесплатно здесь. Разберём основные этапы сборки:

    Начало сборки

    Первым и главным этапом сборки вашего агрегата является сборка станины. Ведь именно на ней должен располагаться станок и его комплектующие элементы. К ним относится станина, направляющие и крепёжные элементы. Главное убедиться, что станина имеет довольно прочный каркас и стоит прочно на плоской поверхности.

    Промежуточный этап сборки

    В этом этапе производится установка консоли фрезера, колонны, шаговых двигателей и остальных направляющих. В данном процессе главное, чтобы скольжение по направляющим было гладким и плавным. А также, необходимо проверить работу и крепление всех механизмов. После этого можно смело переходить к следующему этапу сборки. В инструкции будет наглядно показано, какие детали, какое их количество будет необходимо для данного этапа сборки.

    Заключительный этап

    На данном этапе проверяется работоспособность всего фрезерного узла в целом. Скольжение по направляющим, работа шаговых двигателей и т.д. По завершении сборки важным и неотъемлемым этапом является установка электроники на станок.

    Установка контроллера и программного обеспечения на компьютер

    Схема контроллера представлена ниже. На ней представлена полная цепочка разветвлений от контроллера к шаговым двигателям, к компьютеру, к различным датчикам.

    После того, как все вышеуказанные этапы успешно пройдены, можно приступать к первому запуску станочного оборудования и первому пропуску металлической заготовки.

    Наладка оборудования

    Перед первым запуском необходимо установить все необходимые драйвера и программу на компьютер или ноутбук. Конечно же, программа располагается в свободном доступе в интернете. Поэтому, когда программа установлена на ПК, следует загрузить в неё нужные эскизы для изготовления деталей или необходимых элементов (выемок, пазов, отверстий различных диаметров и многое другое). Когда всё сделано, можно загружать материал на рабочую поверхность и приступить к подбору непосредственного инструмента — фрезы, для последующей обработки металла.

    Когда фреза подобрана, можно проводить первый прогон на вашем станочке.

    Когда всё выполнено, можно смело начинать работать на вашем изобретении. Однако, без соблюдения правил безопасности ни в коем случае нельзя даже притрагиваться к станку без ознакомления правил и техники безопасности.

    Техника безопасности

    Все правила и техники безопасности одинаковы, однако, при работе с металлом они должны быть особенным. Рассмотрим их ниже:

    • При работе с металлом самым главным средством защиты является защита от металлической стружки, чтобы она случайно не попала в глаза.
    • Нельзя допускать перегрева фрезерного узла, в противном случае она может разлететься и причинить серьёзный вред вашему здоровью.
    • Строго настрого должна присутствовать система охлаждения фрезы.
    • Вся электроника и станок должны иметь заземление.
    • Дети не должны находиться в свободном доступе к станку, ведь если станок будет работать, стружка может отскочить в лицо ребёнка.
    • В электрической сети должны присутствовать автоматические пакеты, чтобы предотвратить пожар при коротком замыкании.

    Полный список всех правил безопасности можно найти в интернете. Задав соответствующий запрос в поисковой строке.

    Видео обзоры

    обзор фрезерного станка с ЧПУ по металлу

    Видео обзор по сборке

    Видео обзор бюджетного примера

    Видео обзор изготовления изделий на станке с ЧПУ

    голоса
    Рейтинг статьи
    Читать еще:  Электрохимическое травление металла в домашних условиях
    Ссылка на основную публикацию
    Adblock
    detector
