Из чего сделать чертилку по металлу?

Как сделать чертилку по металлу из болта и обломка сверла

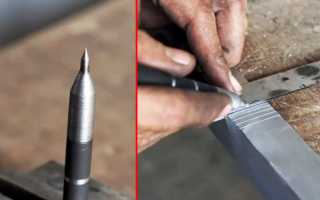

Чертилка (скрайбер или Scriber) – это инструмент для разметки металлических поверхностей. Такие изделия разнообразного исполнения выпускаются промышленностью и в качественном отношении они сильно различаются. Чтобы зря не тратить деньги, его можно изготовить самому даже при невысокой квалификации и без дорогостоящих материалов.

Понадобится для изготовление скрайбера

Для этого подойдет болт с шестигранной головкой TVS диаметром 10 мм, длиной 150 мм и сверло из стали HSS 3 мм твердостью 60-62 HRC. Также нужны будут следующие инструменты и материалы:

• тиски;
• болгарка;
• вертикально-сверлильный станок;
• набор напильников по металлу;
• дрель;
• керн и молоток;
• суперклей.

Процесс изготовления чертилки по металлу

Зажав болт в тиски, отрезаем головку и большую часть резьбы.

Вставляем стержень болта в патрон сверлильного станка, включаем его и болгаркой скругляем торец, образовавшийся после удаления головки.

Переворачиваем болт и формируем на месте оставшейся резьбы конус и притупляем его острие.

Напильником подправляем конус и выполняем два пояска на стержне для удобства в дальнейшем удерживания инструмента пальцами. Окончательно формируем другой торец.

Зажимаем в патроне дрели сверло (сломанное) из стали HSS диаметром 3 мм и формируем рабочую часть в виде острого конуса. Наконечник также можно сделать из карбида кремния или вольфрама.

Затупленный конус болта накерниваем и сверлим осевое отверстие диаметром 3+ мм и глубиной около 25 мм.

Выдавливаем в него капельку суперклея и вставляем крепежной частью заостренное сверло.

Скрайбер полностью готов к работе как по мягкому металлу, так и стали.

Смотрите видео

Чертилка слесарная по металлу

Разметка детали — важнейшая операция в технологический цепочки производства. В зависимости от требований по точности, читаемости линий на поверхности выбирается способ их нанесения. Карандаш, мел, маркер удобны в работе. Не нужно прилагать усилий во время разметки. Однако эти методы недостаточно эффективны во многих случаях. Линии слишком широкие, легко удаляются в процессе работы и плохо видны во время обработки. Оптимальным инструментом для качественной разметки считается слесарная чертилка по металлу. Линии хорошо видны, их невозможно стереть. Тонкий контур позволяет изготавливать детали высокой точности.

Описание инструмента

Отечественные производители долгие годы опирались в производстве на строгие правила, регламентируемые в законодательных актах. Так чертилка по металлу разметочная ГОСТ 24473-80 должна соответствовать указанным в документе размерам и характеристикам. Допускались до производства следующие виды инструмента:

• односторонняя;
• двусторонняя;
• односторонняя с рукояткой;
• двусторонняя с рукояткой.

Оговаривался и материал изготовления. Чертилка могла быть цельной из углеродистой стали, либо с твердосплавной напайкой. В качестве режущего элемента иногда применялись сменные иглы. Изготавливают инструмент из стали марок У10, У12. У таких моделей есть свои плюсы и минусы. К недостаткам можно отнести быстрый износ острия. Преимуществом является возможность заточить приспособление на любом абразивном оборудовании. К тому же стальной образец дешев. Дороже обойдется слесарная чертилка по металлу с победитовым наконечником.

Срок ее службы многократно дольше, она не боится окалины, пыли, грязи на поверхности. Для заточки необходим специальный алмазный круг.

Изготовление своими руками

Домашний мастер не ограничен жесткими производственными регламентами и требованиями. Он вправе сделать чертилку слесарную по металлу для себя из желаемого материала, нужного размера, формы. Опытные мастера, даже на крупных предприятиях, где есть возможность пользоваться заводским изделием считают, что сделанная своими руками модель лучше. Самодельная чертилка учитывает индивидуальные особенности работника, особенности выполнения операций. Удобная рукоятка комфортнее в работе, поскольку часто приходится прикладывать значительные усилия при нанесении разметки.

Решив, что инструмент необходим, встает вопрос — из чего сделать слесарную чертилку, чтобы она была удобная и прослужила долго?

Вариантов много, например:

1. Слесарный инструмент: напильник, метчик, сверла из инструментальной стали, керн.
2. Деталь из высокопрочного сплава: клапаны, валы, иглы, спицы.
3. Сверла, буры с победитовой напайкой.

Технологии производства в домашних условиях предполагают наличие необходимого инструмента, навыков работы. Решить, как сделать своими руками чертилку в данном случае, это выбор мастера. Среди наиболее популярных способов отмечают следующие:

• заточка удобной детали по чертежам;
• изготовление держателя для чертилки со сменными иглами;
• сварная конструкция из рукоятки и режущего острия.

При работе с абразивным инструментом следует помнить, что недопустимо перегревать заготовку. Появление окалины на поверхности — брак. Минимум 0,5 мм металла следует удалить в этом случае. Применяются охлаждающие жидкости и щадящий режим обработки.

Хорошим решение для изготовления своими руками чертилки будет использование швейных игл. Для их производства берется высокопрочная углеродистая сталь. Сделав рукоятку, можно из дерева или других материалов, вставляют зажимной механизм для иглы. Предварительно ее укорачивают до нужного размера. Еще проще использовать швейные иглы можно сняв шток с неисправной машинки.

Совершенно иной, современный подход к решению проблемы предлагают смекалистые умельцы. В сети можно приобрести набор электронной чертилки. Работает она по принципу дуговой гравировки. Для реализации идеи необходимо знать принципы электротехники, навыки работы с приборами. Хотя напряжение питание небольшое, подойдет даже шнур от компьютерного порта USB, следует соблюдать технику безопасности.

Для изготовления чертилки с твердосплавной напайкой нужен алмазный круг. Обычный абразив не справится с задачей, его можно только испортить. При заточке инструмент не боится перегрева, но все равно температуру следует держать под контролем. Обычно фиксируется победит на латунном припое, который может расплавиться. Разумно воспользоваться услугами мастеров заточки. В бытовых условиях чертилка с твердосплавной насадкой может служить долгие годы после одной заточки.

Какой бы способ изготовления не выбрал домашний умелец, он должен понимать, что работа стоит этих усилий. Разметка на металле с помощью слесарной чертилки качественнее, точнее, нежели аналогичная процедура с использованием маркера, карандаша или мела.

Керн (кернер) и чертилка. Виды и применение. Отличия и особенности

Керн (кернер) и чертилка – это специализированные слесарные инструменты, предназначенные для выполнения точной разметки по металлу. Несмотря на визуальное сходство, они имеют разное назначение, хотя в отдельных случаях и условиях могут быть взаимозаменяемыми.

Что такое керн

Кернер или керно – слесарный ударно-режущий инструмент в виде металлического стержня из каленой стали с острием на одном конце, предназначенный для разметки на металле, необходимых для позиционирования сверла. Он применяется совместно с молотком. Последним наносится удар по керну, в результате чего острие инструмента оставляет на металле вмятину, которая применяется для постановки сверла. За счет лунки исключается вероятность соскальзывания при сверлении.

Обычно керны представляют собой стержень круглого сечения. Его острие затачивается под 100°-120°. Этот угол подобран неспроста. Именно при таком уклоне вершины конус достаточно хорошо погружается в металл, при этом его наконечник деформируется по минимуму. Нужно отметить, что инструмент, рассчитанный на работу с мягкими металлами, может затачиваться под меньшим углом. За счет этого изменяется геометрия лунки, и в нее легче попасть сверлом для цветмета, у которого угол режущей кромки отличается.

Часть керна, по которой наносится удар молотком, называется затыльник или боек. Центральная область инструмента обычно делается рельефной, для более удобного удержания в руке.

Кернер изготавливается из инструментальной стали. Его острие проходит закалку на длину 20-30 мм. Термообработке поддается и его боек. При этом центральная часть обработке не подвергается, что позволяет инструменту весьма эффективно гасить удары и препятствует его слому. Запас длины закаленной стали возле острия позволяет при необходимости затачивать изношенный инструмент без риска потери рубящих качеств.

Виды кернеров

Хотя керн и очень простой инструмент, но его конструкция может отличаться в зависимости от того, для решения каких задач он сделан.

Популярные разновидности:

• Обычный.
• Колокол.
• Автоматический.
• С пружиной растяжения.

Обычный – это просто стальной прут круглого или многогранного сечения. Он используется только совместно с молотком. Хотя керно и имеет свой специфический угол заточки, его можно применять в качестве чертилки. При этом точность такой линии будет хуже, в силу специфической конусообразной структуры острия. Такой инструмент производится в различных вариациях длины. Обычно это 140 мм, но возможно ее увеличение. Инструмент стоит подбирать под руку. Если он слишком узкий, то возможно повреждение руки молотком.

Колокол очень похож на обычный кернер, но имеет дополнительный элемент в виде воронки. За счет нее он способен центрироваться на выпуклых и сферических поверхностях. Таким инструментом легко накернить металлический шар, что сложно при использовании обычного прямого керна. Окружность вокруг инструмента препятствует скольжению острия в сторону. Это весьма специфическое и узкоспециализированное керно, малопригодное для другой работы, кроме как нанесения разметки на сферы. Его юбка делается из достаточно жесткой резины. Она эффективно гасит удары, и не скользит, что способствует правильному направлению наконечника.

Автоматический керн предусматривает возможность использования одной рукой. Это полностью самодостаточный инструмент, не нуждающийся для применения совместно с молотком. Он представляет собой закаленный наконечник, заложенный в трубку с системой пружин. Для срабатывания устройства, нужно приставить острие в точку сверления и нажать. В результате происходит сжатие основной внутренней пружины, затем срабатывание механизма спуска, и ее отскок. Как следствие твердый наконечник наносит удар в поверхность. Такое устройство делает лунки одинаковой глубины, что отличает его от обычного слесарного керна.

Автоматические кернеры очень хорошо подходят для использования в труднодоступных местах, куда нет возможности подобраться с молотком. При выборе этого инструмента лучше всего обращать внимания на приборы с круглой рукояткой на месте затыльника. Это облегчает нажатие и не создает болевые ощущения в ладони после срабатывания механизма. Если делать подряд десятки лунок, то отсутствие дискомфорта будет весьма важно.

Керн очень простой инструмент, который зачастую изготавливают своими руками. Зачастую самодельные устройства не хуже покупных. Достаточно распространенной конструкцией кернера является пружинный кернер. Он представляет собой отдельный наконечник и боек. Они соединяются между собой обычной пружиной растяжения. Для срабатывания такого прибора, нужно просто оттянуть боек и отпустить. За счет эластичности пружины, он ускорившись вперед ударит в наконечник, и тот углубиться в металл. Кернер этого типа используется без молотка, но для его срабатывания нужно усилие двух рук, поэтому он не так хорошо подходит для труднодоступных мест, как автоматический покупной аналог.

Размеры кернов, какой выбрать

Острие кернера может иметь различный диаметр. При использовании тонких сверл для их центрирования важна мелкая лунка. Если она будет большой, то оно начнет соскальзывать в сторону и засверлиться будет сложно. Если же пытаться рассверлить тонкую вмятину широким сверлом, то его острие также может не зацепиться. В связи с этим в идеале иметь в наборе инструментов керны с разным диаметром наконечника.

Что касается формы и диаметра самого стержня, то они могут быть разными. От их параметра эффективность инструмента никак не зависит. Главное чтобы он удобно ложился в руку. Для людей с широкими ладонями стоит обратить внимание на более длинные керны, так как короткими можно случайно повредить пальцы при ударе молотком.

При рассмотрении стеллажей с кернами в магазине можно заметить, что острота рабочей части разных инструментов отличается. Если прибор планируется применять на стали, то чем он острее, тем лучше, но не более 120°. Для сверления мягких цветных металлов наконечник должен иметь небольшой угол заточки. Лунка от него получается более широкой, что помогает лучше центровать сверло с соответствующей заточкой под цветмет.

Особенности работы кернером

При использовании ударного кернера необходимо наличие молотка. Инструмент приставляется к точке сверления, позиционируется и выравнивается перпендикулярно к поверхности. Затем по нему наносится удар молотком. Правильно делать один сильный удар, а не несколько слабых. Это требует некоторого опыта и сноровки. В таком случае вмятина получится четкой и точной. При попытке формирования лунки парой слабых ударов, ее очертания могут сдвинуться. В таком случае сверло при сверлении окажется немного в стороне. Зачастую в слесарном деле это совершенно неприемлемо.

Если используется автоматический керн, то он также выравнивается перпендикулярно поверхности. Затем прижимается с силой до момента отскока пружины. До удара жало прибора слегка войдет в корпус. В связи с этим усилие необходимо прикладывать размеренно, чтобы не перекосить инструмент. Соблюдая перпендикулярность, можно получить наиболее четкую глубокую лунку, которая позволит правильно центрировать сверло при начале сверления.

По мере использования керн может тупиться. Хотя он и сделан из инструментальной стали и проходит закалку на наконечнике, но через несколько сотен ударов, особенно по твердым поверхностям, острота заточки теряется. В таком случае его можно обновить. Первые 20-30 мм стержня керна закалены, поэтому восстановленное острие будет такое же твердое.

Что такое чертилка

Чертилкой называют ручной слесарный инструмент для нанесения разметочных рисок по металлу. В отличие от нарисованных маркером или карандашом, они более точные за счет минимальной толщины. Разметка чертилкой особенно заметна на темной горячекатаной стали, цветных металлах, а также изделиях пораженных коррозией.

Чертилки тоньше кернов, так как они необходимы для нанесения царапин. По ним не нужно стучать молотком. Отсутствие сильного давления на инструмент меняет механику его применения, поэтому для максимальной четкости царапины чертилки затачивают под углом 15°. Нужно отметить, что ее форма не всегда такая же как у керна. Нередко можно встретить Г-образный инструмент или с кольцом на конце. Прямые чертилки в исключительных случаях вполне могут использоваться для кернения под сверление, с изгибом же для этого не подходят.

Разметочная чертилка более изящный инструмент, чем керн. Он легче и острее, поэтому ее наконечник зачастую оснащается защитным колпачком, для предотвращения травмирования.

Чертилки делают различных видов:

• Прямые.
• Стилизованные под ручку.
• Г-образные.

Обычная прямая чертилка наиболее универсальная. При крайней необходимости по ней вполне можно нанести удар молотком, чтобы сделать лунку под тонкое сверло. Нужно отметить, что от этого инструмент портится.

Стилизованная под шариковую ручку чертилка может использоваться только для черчения разметки. По ней нельзя бить, так как ее механическая прочность для этого недостаточная. Этот инструмент в особенности хорошо подходит для работы с мягкими цветными металлами.

Г-образная чертилка имеет характерный изгиб перед острием. Это делает ее удобной при обводе больших шаблонов во время переноса размеров на листовую сталь. Для черчения мелкой разметки она подходит хуже, чем прямая.

Как сделать чертилку по металлу из болта и обломка сверла

Чертилка (скрайбер или Scriber) – это инструмент для разметки металлических поверхностей. Такие изделия разнообразного исполнения выпускаются промышленностью и в качественном отношении они сильно различаются. Чтобы зря не тратить деньги, его можно изготовить самому даже при невысокой квалификации и без дорогостоящих материалов.

Понадобится для изготовление скрайбера

Для этого подойдет болт с шестигранной головкой TVS диаметром 10 мм, длиной 150 мм и сверло из стали HSS 3 мм твердостью 60-62 HRC. Также нужны будут следующие инструменты и материалы:

• тиски;
• болгарка;
• вертикально-сверлильный станок;
• набор напильников по металлу;
• дрель;
• керн и молоток;
• суперклей.

Процесс изготовления чертилки по металлу

Зажав болт в тиски, отрезаем головку и большую часть резьбы.

Вставляем стержень болта в патрон сверлильного станка, включаем его и болгаркой скругляем торец, образовавшийся после удаления головки.

Переворачиваем болт и формируем на месте оставшейся резьбы конус и притупляем его острие.

Напильником подправляем конус и выполняем два пояска на стержне для удобства в дальнейшем удерживания инструмента пальцами. Окончательно формируем другой торец.

Зажимаем в патроне дрели сверло (сломанное) из стали HSS диаметром 3 мм и формируем рабочую часть в виде острого конуса. Наконечник также можно сделать из карбида кремния или вольфрама.

Затупленный конус болта накерниваем и сверлим осевое отверстие диаметром 3+ мм и глубиной около 25 мм.

Выдавливаем в него капельку суперклея и вставляем крепежной частью заостренное сверло.

Скрайбер полностью готов к работе как по мягкому металлу, так и стали.

Смотрите видео

Делаем 2 новых инструмента из старой отвертки —

Чертилка из отходов

Чертилка — необходимый разметочный инструмент, которым можно провести более тонкую линию, чем карандашом. Сделав первую чертилку, вы поймете, насколько это просто, и сделаете еще несколько штук.

Для этого нужны:

— токарный станок по дереву
— 3-х или 4-х-кулачковый патрон
— сверлильный станок
— точило
— стандартная пропановая горелка.

Большинство моих чертилок — длиной от 125 до 200 мм. А чтобы свести к минимуму объём работ по обработке металла, их можно изготовить из стандартных стального и латунного прутков соответственно диаметрами 5 и 12 мм. Ручки я делаю из заготовки 025 мм, но иногда нужна ручка, посолиднев, и я делаю её из заготовки 038 мм.

Жало чертилок я изготавливаю из высокоуглеродистой, закаливаемой в масле инструментальной стали.

Сначала я отпиливаю ножовкой обрезок стального прута и зажимаю его в передней бабке токарного станка так, чтобы он выступал приблизительно на 12 мм. На самых малых оборотах напильником торцую конец. Затем в задней бабке зажимаю центровочное сверло и, смазав торец прутка маслом, надсверливаю его под центр задней бабки, который будет поддерживать пруток во время точения.

Потом для латунной втулки отрезаю штырёк 012 и длиной 12 мм и зажимаю его в патроне передней бабки. Чтобы получить плоский торец в месте стыковки с деревом, торцую его напильником. Как и со сталью, работаю на самых малых оборотах. Для смазки и охлаждения смазываю торец парой капель масла и по оси штырька сверлю отверстие, равное диаметру стального жала.

После этого вынимаю штырёк из патрона, полностью обезжириваю его и стальное жало жидким растворителем и пропускаю жало через втулку-штырёк. Со стороны ручки выпускаю жало такой длины, чтобы получился хорошо сидящий в ручке хвостовик. С другой стороны (с центрирующим засверливанием) оставляю жало нужной длины с небольшим припуском, который отпиливаю после обточки жала на конус. Затем обычным припоем для труб с помощью пропановой горелки с обеих сторон к латунной втулке припаиваю жало.

Креплю латунную втулку в передней бабке, зацентрованный конец жала поджимаю задней бабкой и напильником зачищаю паяное соединение жало/втулка. Заостряю стальное жало личным напильником и только у острия, для поддержки, оставляю цилиндрическую часть.

Для ручки я стараюсь подобрать древесину одноцветную или с интересным рисунком или окраской. Торцую заготовку и по оси этого торца сверлю отверстие глубиной, равной длине хвостовика и приблизительно на 0,8 мм больше его диаметра. Зазор гарантирует от непроклея. Затем, обезжирив хвостовик и втулку растворителем, эпоксидкой приклеиваю ручку к хвостовику. Когда эпоксидка застынет, обтачиваю ручку до окончательной формы.
Вытачиваю ручку медленно. Полностью выточив ручку, шлифую её и отделываю шеллаком, льняным или тунговым маслом. Отделав ручку, вынимаю чертилку из патрона, зажимаю зацентрованный конец жала в тиски и отпиливаю цилиндрический кончик, выступающий за заострённую часть жала.
Последняя операция в изготовлении чертилки — термообработка и заточка конца жала. Термообработка — процесс двухэтапный, включает закалку и отпуск. Я держу чертилку за ручку, одним пальцем касаясь жала у ручки, и ввожу конец жала [немного дальше от острия) в кончик язычка пламени. Как только конец жала становится вишнёво-красным, быстро опускаю его в банку с моторным маслом. Охлаждение стали в масле быстро понизит температуру стали, и она становится очень твёрдой, но хрупкой — почти как стекло. Чтобы сделать сталь менее хрупкой, её надо «отпустить», а для этого снова нагреть и охладить.

В заключение затачиваю жало на точиле. Это легко и просто сделать аналогично заточке карандаша на ленточной шлифмашинке.
