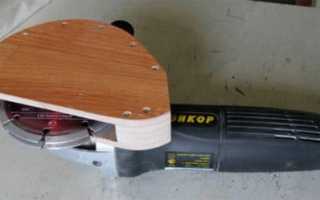

Как сделать штроборез из болгарки своими руками?

Самодельные штроборезы из болгарки — способ изготовления, плюсы и минусы

Правильно подобранный рабочий инструмент позволяет ускорить любой процесс. Это в полной мере относится и к строительству. Что же это за вещь — штроборез? Как он устроен, зачем нужен и как его сделать для себя? Обо всём этом дальше в статье.

Штроборез из болгарки за счёт подручных материалов — просто и эффективно

Что такое штроборез и для чего он нужен

Неискушенный человек может прийти к мысли, что это только разновидность болгарки. Это заблуждение. Штроборез имеет второе название — бороздодел, которое более точно отображает его целевое предназначение.

Задачи, решаемые с помощью этого инструмента — быстрое и качественное создание углублений с нужными значениями ширины и глубины. Внешне они напоминают борозду.

Именно для выполнения этой задачи в конструкции предусматривается использование двух дисков — чтобы создавать канавки параллельно (качество работ) и одновременно (быстрее идёт процесс).

Так выглядит заводское изделие

Применяется штроборез для решения сложностей с прокладной коммуникаций. Он помогает делать жилое пространство более привлекательным и красивым, пряча все возможные провода и трубы в потолок, стены и пол.

Важно! Порядок работы предусматривает создание двух параллельных линий, которые проводятся по стене.

Затем емкость между ними обрабатывается (удаляется) с помощью зубила, отбойного молотка или перфоратора. В результате и получается борозда (штроба). Наличие линий по краям существенно облегчает и ускоряет процесс.

Устройство и принцип действия бороздодела

Он не беспочвенно напоминает болгарку. Некоторые коммерческие образцы даже можно использовать, после перенастройки, как угловую шлифмашинку. Но отличий между ними достаточно много. Самый явный пример — мощность двигателя. Эта характеристика у штробореза приблизительно в 2 раза выше, чем у аналогичной болгарки.

Принцип его работы следующий: в кирпиче, газобетоне, гипсокартоне, пеноблоке, досках, ракушечнике и других используемых в строительстве расходниках делается надрез двумя бороздами путём заглубления работающих дисков в материал.

Круги при этом накрыты кожухом, в котором размещается лабиринтовая система уловления пыли. Из защиты идёт патрубок, предназначенный для подсоединения промышленного пылесоса. В результате, бороздодел не только режет материала, но и обеспечивает чистоту в процессе работы.

Дополнительная информация! Относительно небольшие отличия в деталях появляются при использовании ручного или электрического штробореза. Они влияют на специфику использования, но принцип остаётся тем же самым.

Что потребуется для изготовления штробореза

Грубый, но эффективный сварной вариант

Все преимущества этого инструмента разбиваются об один минус: цену. Поэтому, довольно актуален вопрос, как сделать штроборез из болгарки своими руками. И ответ на него в деталях будет рассматриваться далее. Первое о чём приходится позаботиться — исходные инструменты.

В процессе понадобятся такие подручные инструменты и материалы:

• Сварочный аппарат.
• Болгарка.
• Дрель.
• Арматура/водопроводная труба.
• Лист металла.
• Два алмазных круга.

И ещё необходимо представлять схему будущего инструмента.

Как сделать штроборез из болгарки своими руками

Прежде чем приступать к работе, необходимо найти ответы на такие вопросы:

1. Как отвести пыль? Несмотря на кажущуюся простоту вопроса, ответ на него существенно облегчит дальнейшую деятельность и позволит избежать сложностей в работе.
2. Как разметить два диска на валу, рассчитанном только на один круг. Конструкция обязательно должна получиться надёжной и стойкой. При этом приходится учитывать множество моментов. Так, круги следует размещать точно параллельно по отношению друг к другу, они должны выдерживать огромные нагрузки и быть в силах работать в сложных условиях. Для болгарки, например, — это резание армированного бетона — далеко не все модели смогут потянуть эту задачу должным образом.

Слова о надёжности — это не пустой звук.

Важно! Если инструмент выдаёт 3 тысячи оборотов в минуту или больше, то малейший перекос приведёт к возникновению заклинивания или поломке редуктора/двигателя.

Изготовление защитного кожуха

Защитный кожух вблизи

Конструктивно он является приплюснутым цилиндром, обрезанным сбоку. Дополняет его патрубок, рассчитанный на присоединение к нему шланга пылесоса. Последняя машина может быть строительной или вполне обычной бытовой. Во втором случае следует убедиться, что фильтр сможет потянуть будущие нагрузки.

Размеры цилиндра должны быть достаточны для помещения в нём дисков, размещаемых на требуемом и достаточном расстоянии.

Обратите внимание! В качестве бюджетного решения используются полукруглые пластины из железа в количестве 2-х штук. Для скрепления подойдёт полоска стали.

Пластины приставляются, чтобы обеспечить защиту. Полоска стали сгибается, прикладывается и приваривается с прицелом на обеспечение целостной конструкции. Зависимо от принципа создания заводской защиты болгарки, в пластинах делаются отверстия для крепёжных болтов. На худой случай, их можно приварить.

Регулировка глубины пропила

Для решения этой задачи используется кожух. Дополнительно он ещё и позволяет направлять уже готовый штроборез. Для этого к конструкции добавляются колёсики. С регулировкой глубины самодельного штробореза дела обстоят сложнее:

• приходится работать с подвижной частью механизма;
• на кону стоят вопросы безопасности и сохранения здоровья.

Механизм регулировки глубины пропила делается в форме, похожей на букву «Т» или «Г», с помощью 2-х уголков. Крепятся они к верхней части сделанного защитного кожуха таким образом, чтобы была возможность свободно опускать/поднимать расположенные внизу компоненты техники. Именно за счёт этого и будет осуществляться регулирование дисков и того, насколько они будут выходить за линию кожуха. Для фиксации используется упор или же болтовое соединение.

Ещё на основании направляющей полезно приварить боковины — в таком случае, независимо от глубины реза, пыль не будет вылетать из-под кожуха. Хотя верхняя часть используется по минимуму, она необходима для получения устойчивости. Ведь именно к ней будут крепиться колёсики, способствующие плавному перемещению инструмента.

Установка на вал двух дисков

Два диска успешно установлено

Заводская деталь крайне редко изготавливается достаточно длинной, чтобы на ней получилось закрепить 2 круга. Выхода из этого положения два:

• использование нового вала;
• применение зажимной гайки (которая закрывала бы первый круг и могла удержать второй).

Второе решение является более привлекательным вследствие таких причин:

• не нужно разбирать шлифмашинку;
• гайка более простое изделие, нежели вал;
• при выходе болгарки из строя покупается другая, на которую гайка попросту переставляется;

Порядок действий для этого решения-чертежа следующий:

1. Устанавливается первый диск на вал болгарки.
2. Сверху ложится втулка.
3. Далее следует второй диск.
4. Гайка пускается сквозь круг № 2 и втулку. Затем она затягивается с тем, чтобы прижать первый диск. Одновременно при этом должны сжаться второй круг и втулка.

В целом, сейчас устройство завершено. Именно так решается вопрос, как из болгарки сделать штроборез.

Дополнительная информация! Некоторые используют ещё и скотч «для лучшего закрепления», но, когда речь идёт о тысячах оборотов на минуту, помощь от него незначительная. Лучше постараться качественно выполнить описанный выше перечень работ. Осталось обговорить специфические тонкости.

Особенности работы с самодельным штроборезом

Заводские бороздоделы имеют ряд небольших конструктивных отличий от болгарок. Это является следствием их целевого назначения. Ведь бороздоделы предназначены для выполнения исключительно одной задачи. Частично инструмент упрощен, но требования к качеству комплектующих остались всё такими же высокими. Более того, в основу расчётов нагрузки на болгарку положены и несколько другие соображения. Так, давление на вал шлифмашинки передаётся посредством углового редуктора. Грубо говоря, она рассчитана на резку железа и простую зачистку поверхности.

Когда же приходится прикладывать большое усилие, чтобы прорезать борозды, редуктор работает в режиме повышенного износа. Это способствует его более быстрому выходу из строя.

В процессе работы

Относится это в полной мере и к подшипникам. Причина всего этого — двойной уровень нагрузки, оказываемой на узлы машины. Свой взнос делает и второй диск — ведь проектно его наличие не предусмотрено. Соответственно, передача усилия идёт с определённым отклонением от расчётных значений.

Но, несмотря на всё это, штроборезы на порядок более дорогие, нежели болгарки. Как правило, дешевле приобрести ещё одну УШМ и переделать её, нежели приобретать бороздодел. А чтобы самодельный штроборез из болгарки дольше прослужит, достаточно следовать простым советам:

• Бережное отношение к инструменту. Необходимо следить, чтобы работа обходилась без перегревов. Для этого достаточно часто давать остыть инструменту. Тогда средство труда прослужит дольше.
• Оценка скорости работы. Следует рассмотреть, насколько быстрее выполняется общая работа с двумя дисками по сравнению с одним.

В результате следования написанному руководству должен получиться качественно сделанный штроборез с возможностями не хуже, чем у заводских изделий. Но всегда следует помнить о рисках, как для оператора, так и инструмента. Возможно, если резать придётся много, имеет смысл всё же купить заводское изделие, чем отталкиваться от того, что уже есть и делать самоделку.

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

• Инструкция по замене уплотнителя в ПВХ окне
• Как обычная пластиковая бутылка может справиться с засором в ванной или туалете?

—>

Как сделать штроборез из болгарки своими руками

Профессиональный штроборез это отличный помощник электрика-монтажника: высокая скорость работы, надежная защита и минимум пыли. Единственным его недостатком является высокая цена, обойти который поможет самостоятельно сделанный штроборез – насадка на болгарку, которая выдает примерно такую же производительность резки.

Как работает штроборез

Чтобы понять как собрать самодельный штроборез из болгарки, надо знать, как работает устройство созданное в заводских условиях. Его основные детали это мощный электродвигатель, на вал которого насажены два диска по бетону. Расстояние между ними регулируется гайками. Дополнительные, но не менее важные компоненты это защитный кожух, который также выполняет функцию пылесборника, и регулировочная планка, что определяет глубину штробы.

Выставляется необходимая глубина пропила, подключается пылесос и теперь надо только провести штроборезом по разметке, начерченной на стене, после чего на перфоратор надевается насадка применяемая для штробления стен (в народе — «лопатка») и выбивается бетон изнутри пропила.

Если использовать вместо штробореза болгарку

Из конструкции понятно, что в крайнем случае машина для изготовления штроб может быть заменена обыкновенной болгаркой – надеть на нее диск по бетону и за два захода сделать нужные пропилы. Так действительно поступают, если нужна одна маленькая штроба, но практика и множественные отзывы показывают, что пыль после такого штробления будет усаживаться достаточно долго, что может застопорить всю работу.

При необходимости проштробить несколько канавок, потеря времени будет существенной, а если такие работы выполняются с некоторой периодичностью, то метод становиться неэффективным. Другими недостатками такого способа являются невозможность выдержать одинаковые размеры краев штробы и их глубины. Это нельзя назвать существенным недостатком, но иногда чревато отвалившимся куском стены при выдалбливании сердцевины штробы.

Если позволяет длина крепежного вала, то на болгарку можно надеть сразу два диска по бетону и тогда штроба будет прорезаться за один заход. Даже если не касаться вопроса о технике безопасности, то меньше пыли не станет и оседать она будет с той же скоростью. Как итог – выигрыш по времени получится несущественный, а травмоопасность возрастает на порядок.

Как превратить болгарку в штроборез

Чтобы сделать полноценный штроборез из болгарки своими руками, надо решить два вопроса:

• Отвод пыли. Это первоочередная проблема – без ее решения дальнейшая модернизация бессмысленна.
• Размещение на валу, предназначенного для одного диска, двух кругов по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение кругов к плоскости реза – малейший перекос при 3000 и больше оборотов в минуту это в лучшем случае заклинивание и выход из строя редуктора или двигателя.

Изготовление защитного кожуха

По большому счету, эта деталь и делает из УШМ самодельный штроборез – такая насадка на болгарку заменяет стандартную защиту, установленную на устройстве, полностью скрывая за собой часть круга, не погруженную в стену. Как сделать крепления, вопроса возникнуть не должно – они просто копируются с заводской детали.

Защитный и пылеулавливающий кожух представляет собой обрезанный сбоку приплюснутый цилиндр, в котором есть патрубок для подсоединения шланга от пылесоса (можно использовать строительный, а если сделать циклонный фильтр, то и обычный бытовой).

Высота цилиндра делается достаточной, чтобы в него поместились два диска на необходимом расстоянии друг от друга. Для его изготовления нужны два железных полукруглых пластины и полоска стали, которая будет их скреплять. Полоска сгибается, приваривается к округлым частям пластин и основа кожуха готова.

В зависимости от креплений заводской защиты, в пластине, что будет прилегать к корпусу болгарки, кроме прорези для вала делаются отверстия под болты, либо приваривается хомутовый зажим.

Регулировка глубины пропила

Часть кожуха, что решает эту задачу, одновременно является направляющей для штробореза – если к ней приделать колесики, то по ним устройство будет легко перемещать по стене.

Делается в «Г» или «Т»-образной форме – нижняя часть «буквы» набирается из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно опускаться и подниматься, что и позволит регулировать насколько диски будут выглядывать из-под кожуха. Фиксацию в заданном положении проще всего сделать с помощью болтового соединения или упора.

Дополнительно на основании направляющей привариваются боковины, чтобы пыль, как бы ни была отрегулирована глубина реза, не вылетала из-под кожуха.

Верхняя часть «буквы» нужна для устойчивости – на ней и устанавливаются колесики для плавного перемещение штробореза по стене.

Установка на вал двух дисков

Крайне редко заводской вал болгарки бывает достаточной длины, что позволит сразу же закрепить на нем два круга. Логических выходов из этого положения два – выточить новый вал или сделать гайку, который зажимал бы первый круг и удерживал второй. По ряду причин, второе решение выгоднее:

• Не требуется разбирать болгарку.
• Если устройство выйдет из строя, то можно приобрести другое и просто переставить на него гайку.
• Технически проще выточить гайку, чем вал, соединяющийся с редуктором.
• Гайка вытачивается вместе со втулкой.

Надеваются диски в следующем порядке:

1. На вал болгарки устанавливается первый диск.
2. Сверху на него ложится втулка и на нее – второй круг.
3. Гайка продевается сквозь верхний диск, втулку и затягивается прижимая первый диск и зажимая второй между собой и втулкой.

Наглядно вся конструкция показана на видео:

Особенности работы с самодельным штроборезом

Внутреннее устройство заводского штробореза несколько отличается от болгарки – он предназначен для одной единственной задачи, максимально упрощен и требует более качественных комплектующих. Усилие на вал болгарки передается через угловой редуктор и все рассчитано на зачистку поверхностей и резку железа.

Возникающие при прорезании штроб усилия быстро выводят из строя редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск располагается не на проектном месте, а значит, усилие передается под другим углом.

В любом случае, стоимость штробореза на порядок выше, чем у болгарки и зачастую проще купить новую УШМ, чем один бороздодел. Но это не должно помешает соблюдению несложных рекомендаций, которые продлят жизнь самодельному штроборезу, сделанному из болгарки:

• Надо следить, чтобы инструмент не перегревался и, по возможности, почаще давать ему отдохнуть.
• Также не помешает оценить, насколько работа с двумя дисками быстрее, чем с одним. Защитный кожух с регулировкой глубины реза обеспечивает защиту от пыли и относительно ровные штробы, если даже делать два параллельных пропила. Если лишнее движение по стене штроборезом с одним диском продлит срок его службы, то может стоит ограничиться этим вариантом.

Как итог — штроборез своими руками, качественно сделанный, работает не хуже заводского оригинала, но есть риск быстро привести в негодность болгарку, которая взята за его основу. Если резать штробы приходится часто, то лучше приобрести свой бороздодел, предназначенный именно для штробления стен, а переделанная под штроборез болгарка больше подойдет для периодических работ.

Штроборез из болгарки своими руками

Для того чтобы сделать борозду в минеральном основании можно использовать перфоратор. Но такой процесс будет длительным и трудоёмким, а полученная канавка окажется неаккуратной. Поэтому производители придумали специальный инструмент для прорезания штроб. Умельцы научились делать штроборез своими руками из болгарки. Далее расскажем об устройстве инстумента, принципе его работы и пошаговые действия по его изготовлению.

Для чего нужен штроборез

Штроборез представляет собой электроинструмент, с помощью которого делают параллельные борозды или штробы. Они могут быть разной ширины и глубины. Для чего это нужно? Существуют современные строительные стандарты, по которым все коммуникации должны прокладываться в углублениях стен, а не снаружи. Это относится к электрическим кабелям, отопительным и водопроводным трубам. Исключение составляют наружные провода в домах из дерева. Поэтому борозды вырезаются в минеральных материалах: в бетоне, гипсе, кирпиче. Штробы эстетичны, безопасны и являются обязательным условием ремонта и строительства.

Устройство и принцип действия бороздодела

Основные элементы конструкции инструмента:

1. Двигатель заключён в прочный пластиковый корпус.
2. Редуктор расположен в корпусе из металла.
3. Рукоятка для переноски и удержания во время работы.
4. Основная рабочая рукоятка с кнопкой пуска.
5. Защитный металлический кожух.
6. Штуцер для подключения шланга пылесоса.
7. Нескользящие ролики позволяют продвигать инструмент без большого усилия.

Как работает штроборез:

1. Вначале подключается к штуцеру шланг пылесоса.
2. На шпиндель надевается алмазный диск.

На шпиндель надевается первый диск

Несколько шайб для регулировки ширины штробы

Диски установлены и зафиксированы прижимной шайбой

При включении инструмента двигатель начинает работать. Его вращение передаётся редуктору и далее на шпиндель с дисками. Штроборез погружается в поверхность обрабатываемого материала на установленную глубину. Мастер держит инструмент двумя руками и передвигает его в нужном направлении. Диски при движении прорезают борозды. Пыль всасывается в шланг через патрубок в кожухе.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

Посадочная шайба, которую надо сточить

Первый диск установлен

Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

Удлинённая гайка с шайбами навинчивается на шпиндель

Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

Подошва из профильной трубы

Щёки приварены к подошве

Кастрюля разрезана под кожух

Отверстие с диаметром, как у штатного кожуха болгарки

Хомут приварен к отверстию

Хомут и усилитель приварены к кастрюле

Боковина для кожуха

Боковина приварена к кастрюле

Штуцер из сгона приваривается к отверстию в кастрюле

Пластиковый отвод закреплён на патрубке кожуха

Болт для рукояти закреплён в верхней части кастрюли

Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.

Самодельный штроборез из болгарки

Сделать штроборез из болгарки своими руками проще, если инструмент имеет удлиненный шпиндель, позволяющий устанавливать два рабочих диска. В противном случае потребуются токарные работы. Для сборки кожуха еще нужно обладать навыками сварочного дела. Однако перед началом изготовления нужно выяснить назначение, устройство инструмента и принцип его работы.

Что такое штроборез и для чего он нужен

Во время прокладки по зданию электропроводки требуется нарезка канавок. Похожая проблема возникает при монтаже канализации, водопровода, отопления. По правилам евроремонта все возможные коммуникации обычно прячут в пол или стены. Возникает вновь необходимость нарезки канавок под трубы, другими словами – штроб.

Штроборез поможет быстро нарезать канавки под кабель или трубу

В домашних условиях небольшое количество канавок на мягком материале можно выдолбить вручную с помощью зубила и молотка. Однако когда дело касается большого объема работ, а долбить придется кирпич, бетон или шлакоблок, то для такого дела крайне необходим штроборез.

Устройство и принцип работы штробореза

Чтобы выяснить, как работает инструмент, нужно разобраться с разновидностью. По типу привода все штроборезы делятся на два вида:

Ручные модели представляют собой изогнутую трубу с рукоятками. На конце металлической рамы закреплен стальной элемент, исполняющий роль лезвия. Именно он нарезает канавку при многократном толкании штробореза руками по обрабатываемой поверхности.
Ручным инструментом нарезают штробы за счет усилия рук

Важно! Ручные штроборезы используют для штробления только мягких материалов, например, пеноблок.

Важно! Электрические штроборезы используют для штробления материалов любого вида прочности, кроме дерева.

Перед использованием любого штробореза на обрабатывающей поверхности сначала наносят разметку под штробы. Дальнейшие действия различаются в зависимости от используемой модели.

Ручным инструментом не получится нарезать канавку идеально ровную и одинаковой глубины на всех участках

Ручной инструмент чаще используют для нарезки канавок на пеноблоках при возведении стен, чтобы выполнить армирование. Идеальная ровность и одинаковая глубина на всех участках здесь не важна. Внутрь канавки после укладки арматуры все равно будет залит раствор. Если нарезать штробы на стене под проводку, то возле линии разметки оптимально закрепить направляющую доску для ровности канавки. Штроборез руками протягивают сверху вниз, пока лезвие нарежет штробу нужной глубины. По окончании работы направляющую доску перемещают на другой участок стены и повторяют действия.

Работа с электрическим штроборезом ничем не отличается от использования болгарки

Перед началом использования электрического штробореза на кожухе регулировочным механизмом выставляют глубину пропила. Разметку наносят с учетом того, что штроба получится немного в стороне. Дело в том, что по линиям во время штробления ведут боковой частью подошвы. Если пытаться по разметке сразу резать диском, то канавка получится неровная, так как ее не видно под кожухом инструмента.

Рез выполняют сверху вниз. После пропила всей полосы между резами остается центральная часть. Ее выбивают с помощью молотка и зубила. Для ускорения процесса можно использовать перфоратор.

Нюансом работы с электрическим инструментом является образование большого облака пыли. Если ремонт вести внутри жилого помещения, оптимально к кожуху штробореза подключать пылесос. Производители для этого предусматривают специальные патрубки. Во время штробления внутрь помещения попадает только малая часть пыли. Основную массу грязи втягивает пылесос.

Как сделать штроборез из болгарки своими руками

Хороший инструмент дорого стоит. Если штроборез востребован один раз на ремонт, то покупать его невыгодно, чтобы он потом валялся в кладовой. При наличии болгарки проблема решается быстро и практически бесплатно. Нужно сделать одно приспособление. Изготавливают своими руками штроборез насадку на болгарку из отслужившей кастрюли. Однако есть важный нюанс. Если шпиндель болгарки короткий, понадобятся токарные работы.

Изготовление защитного кожуха

Самодельный штроборез представляет собой насадку, которую ставят на болгарку вместо родного кожуха. Другими словами, предстоит сделать новый кожух, оснащенный регулятором глубины пропила, подошвой, патрубком для отвода пыли в пылесос.

Защитный кожух имеет подошву, винт изменения глубины штробления, пылеотводчик

Размер насадки рассчитывают индивидуально. Параметры зависят от имеющейся в наличии болгарки с определенным диаметром рабочего круга. Важно предусмотреть, чтобы между отрезным диском и внутренней стороной кожуха оставался зазор около 15 мм. Платформа по длине и ширине должна на 10 мм выступать за габариты кожуха. Патрубок для подсоединения к пылесосу ставят на передней части насадки, если болгарка закреплена слева, чтобы в него попадала пыль из-под дисков во время резки. Со стороны патрубка между диском и внутренней частью кожуха оставляют зазор 45 мм. Можно патрубок установить на задней части насадки. Тогда болгарку закрепляют с правой стороны кожуха.

Направление вращения диска болгарки должно соответствовать расположению патрубка для удаления пыли на кожухе инструмента

Начинается переделка болгарки в штроборез с поиска кастрюли подходящего размера. Она послужит корпусом. Из материалов еще понадобится кусок профиля, стальной лист толщиной 2 мм, пластмассовое колено от канализации диаметром 50 мм и резьбовой сгон, плотно входящий внутрь колена.

Сборку приспособления на болгарку начинают со сваривания подошвы.

1. Кусок профиля распускают вдоль. Две части складывают перпендикулярно и сваривают. В подошве болгаркой вырезают окошко для дисков штробореза.

2. Из стального листа вырезают два фрагмента, которые будут щеками кожуха. Их приваривают по бокам подошвы.

3. У кастрюли болгаркой срезают ручки и верхнюю часть. Должна остаться круглая емкость с дном.

4. По центру днища кастрюли вырезают отверстие. Его диаметр равен размеру посадочного места редуктора болгарки, где стоит родной защитный кожух. По кромке отверстия приваривают прочный стальной хомут.

5. Ниже хомута часть кастрюли отрезают болгаркой. Из листовой стали вырезают фрагмент и приваривают его к оставшейся части днища для его усиления.

6. Чтобы зашить открытый бок кожуха, из листовой стали вырезают полукруг. Деталь приваривают к кастрюле.

7. Кожух болгарки практически готов. Осталось установить патрубок пылеудалителя и соединить насадку штробореза с подошвой.

8. В торце кожуха для болгарки вырезают отверстие под патрубок. Одну сторону резьбового сгона срезают болгаркой наискось. Заготовку устанавливают на отверстие кожуха и приваривают.

9. На приваренный патрубок надевают пластиковое канализационное колено. Внутрь раструба фасонного элемента не забывают вставить резиновое кольцо. Колено будет плотно сидеть на патрубке, а при надобности проворачиваться за шлангом пылесоса.

10. Сверху к торцу кожуха приваривают перпендикулярно обычный болт. На него накручивают деревянную рукоятку, чтобы удобно было удерживать работающий инструмент. Теперь требуется защитный кожух соединить с подошвой. Для этого создают подвижной узел в виде петли, состоящий из втулки и болта.


Регулирование глубины пропила

Когда кожух практически готов, осталось окончательно переделать болгарку в штроборез установкой основных рабочих узлов. Первым делом подошву оснащают роликами, которые упростят ее движение по обрабатываемой поверхности во время штробления.

Для регулировки глубины штробления болгаркой на кожухе предусматривают винт

Следующим важным узлом является регулятор глубины пропила. Сделать его проще из обычного винта. При вращении он должен поднимать или опускать подошву за счет чего алмазные диски болгарки будут больше или меньше выступать за пределы плоскости, упирающейся на обрабатываемую поверхность.

Важно! Чтобы регулировка пропила не сбилась, винт фиксируют контргайкой.

Установка дисков на вал

На болгарке стоит только один рабочий диск. Бывают и штроборезы с одним кругом, но они неудобные. Оптимально ставить на шпиндель два алмазных диска, чтобы за один проход сразу прорезалась канавка. Для получения такого штробореза со шпинделя болгарки скручивают зажимную гайку с резьбой, а затем снимают посадочную шайбу.

1. Снятую из болгарки шайбу наполовину стачивают по толщине, но только не со стороны посадочного гнезда. Иначе она не сядет на шпиндель.

2. Сточенную посадочную шайбу возвращают на шпиндель болгарки и становят первый алмазный круг. Его прижимают резьбовой зажимной гайкой, которую тоже предварительно стачивают по толщине.

3. Сверху на закрученную гайку укладывают второй алмазный диск. Зажимают его второй гайкой, которую можно не стачивать. Штроборез готов. Однако его недостаток в том, что шпиндель болгарки короткий. Между двумя дисками получился маленький зазор. Таким штроборезом получится нарезать только узкую канавку.

4. Существенно расширить функционал штробореза поможет удлиняющее приспособление на шпиндель болгарки. Нужно на токарном станке выточить удлинитель. Деталь со стороны внутренней резьбы накручивают на наружную резьбовую часть шпинделя болгарки. С помощью набора шайб и прижимных гаек выставляют нужный зазор между режущими дисками.


Как работать с самодельным штроборезом

Когда возникает необходимость в штроборезе, из болгарки снимают родной кожух. На его место устанавливают самодельную насадку, зажимают хомутом. Следующим этапом идет установка дисков. Если требуется, то накручивают удлинительный шпиндель. Не включая болгарку в розетку, руками проворачивают алмазные круги. Они должны свободно вращаться и не зацеплять стенки кожуха. Регулировочным винтом выставляют глубину пропила штробы, пробуют включить болгарку.

Вертикальные канавки нарезают на стенах по направлению сверху вниз

Штробление самодельным штроборезом ничем не отличается от процедуры, выполняемой электроинструментом заводского изготовления. Сначала наносят разметку, к патрубку подключают шланг пылесоса, пытаются сделать рез.

Заключение

Сделать штроборез из болгарки своими руками намного дешевле, чем покупать дорогостоящий инструмент, который в будущем может не пригодиться. Если навыков к мастерству нет, можно поступить другим способом. В магазинах продаются готовые насадки. Важно только при покупке правильно ее подобрать по размеру к своей болгарке.

3 простых идеи, как сделать штроборез своими руками

Если вы делаете ремонт в доме своими руками, то рано или поздно столкнетесь с тем, что вам придется делать штробы под электропроводку.

Для этого используется специальный инструмент — штроборез. Правда, его покупка может влететь вам в копеечку.

Если нужно сэкономить, мы можем предложить альтернативный вариант — сделать насадку на болгарку для штробления .

По факту, самоделка не особо отличается от заводского штробореза.

В самодельной насадке тоже можно менять расстояние между дисками, а также имеется патрубок для подключения пылесоса. Ну и сделать приспособление совсем несложно.

Используя болгарку штроборез , можно делать штробы в стенах из газобетона, а также в железобетонных стенах и кирпичных перегородках.

Для изготовления самодельного штробореза используется не только болгарка. Также можно взять за основу ручной фрезер или электродрель.

В сегодняшней статье рассмотрим несколько вариантов самодельных приспособлений:

• насадку-штроборез на болгарку своими руками ;
• штроборез из ручного фрезера;
• ручной штроборез для штробления газобетонных блоков под арматуру.

С помощью штробореза также можно вырезать посадочные места для подрозетников.

Обычно для этого используют перфоратор с алмазной коронкой, но если стены были оштукатурены недавно, то режим долбежки может привести к образованию трещин на поверхности стены.

Если у вас нет возможности изготовить самодельную насадку для УШМ ( штроборез на болгарку ), а также в наличии нет ручного фрезера, вы можете воспользоваться более простым способом — сделать штробы с помощью электродрели и сверла.

Данный способ займет намного больше времени, но когда других вариантов нет — то вполне сгодится.

Ну а теперь давайте перейдем к изготовлению самодельных приспособлений. Сначала рассмотрим подробно, как сделать штроборез из болгарки своими руками .

Для изготовления некоторых деталей нам понадобится токарный станок. Однако можно обратиться за помощью к знакомому токарю. Или же, возможно, у кого-то будут в наличии уже готовые детали нужной формы и размеров.

Штроборез своими руками из болгарки

Рассмотрим, как изготовить приспособление для штробления стен под проводку (или других работ), используя за основу болгарку.

Данная самоделка будет полезна тем, кто самостоятельно делает ремонт в квартире или доме (в частности выполняет работы по монтажу электрической проводки) и хочет сэкономить.

Например, для разовых работ не смысла приобретать дорогой заводской инструмент, который потом будет валяться без дела.

Чтобы изготовить самодельный штроборез из болгарки , автор будет использовать сварочный аппарат и токарный станок.

Что понадобится

Из основных материалов для изготовления самоделки нам потребуются:

• толстые стальные шайбы (можно купить или выточить на токарном станке своими руками);
• удлиненные муфты;
• длинный болт (желательно выбирать с высоким классом прочности);
• корпусный подшипник;
• листовой металл;
• диски на УШМ, предназначенные для работы с бетоном и камнем.

Теперь давайте приступим к изготовлению насадки для болгарки для штробления .

Этапы работ

Первым делом необходимо будет изготовить три шайбы — с помощью коронки вырезаем три заготовки из листа металла. Затем автор обтачивает их на токарном станке.

Далее нам потребуются две удлиненные муфты. Одну из них необходимо укоротить. Потом мастер обрабатывает муфты на токарном станке — на одной из сторон каждой муфты необходимо выточить посадочное место под шайбу.

После этого в двух подготовленных металлических шайбах с помощью ступенчатого сверла рассверливаем центральное отверстие до нужного диаметра. Надеваем шайбы на удлиненные муфты, и обвариваем.

Сварные швы зачищаем болгаркой. Подготавливаем две обычных шайбы, длинный болт и корпусный подшипник.

Все подготовленные детали необходимо будет собрать в следующем порядке:

1. На длинный болт надеваем обычную металлическую шайбу.
2. Затем устанавливаем корпусный подшипник.
3. Надеваем еще одну шайбу (обычную).
4. Надеваем на болт толстую шайбу с проточкой под диск (которую мы изготовили ранее).
5. Устанавливаем пильный диск по бетону.
6. Накручиваем на болт обрезанную удлиненную муфту с приваренной шайбой.
7. Накручиваем вторую удлиненную муфту с шайбой.
8. На болгарку устанавливаем второй пильный диск по бетону .
9. После этого накручиваем на вал редуктора УШМ собранную конструкцию.

Изготовление защитного кожуха

Из листового металла толщиной около 3-4 мм вырезаем три детали: боковые стенки и верхнюю часть защитного кожуха.

Изготавливаем крепление-хомут. Затем привариваем его к одной из боковых стенок.

Свариваем защитный кожух для штробореза целиком — внутри должно быть достаточно места для установки двух дисков . К нему дополнительно необходимо будет приварить крепление для установки ручки.

На последнем этапе останется только собрать все детали воедино: крепим защитный кожух на болгарке , устанавливаем первый диск, затем устанавливаем вал с корпусным подшипником, муфтами и диском. Все надо хорошо закрепить.

Подробно о том, как изготовить самодельную насадку штроборез для болгарки , вы можете посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Sean Beardon.

Рекомендации при штроблении

Прежде чем штробить стену, необходимо будет сделать разметку, и резать по ней — так намного удобнее, да и результат получится более качественным.

Обратите внимание: штробу в стене лучше всего резать сверху вниз.

Глубина штробы для одного кабеля — не менее 15 мм. Если в одну канавку будет укладываться несколько кабелей, глубину штробы надо увеличить. Главное условие — чтобы кабели свободно входили в канавку и не выпирали из нее.

Ширина штробы должна быть такой, чтобы в нее помещалась лопатка для перфоратора или долото.

При штроблении стен образуется много пыли , поэтому желательно предусмотреть возможность ее удаления. Для этого используется строительный пылесос , шланг которого подключается к патрубку, прикрепленному к защитному кожуху.

Простой штроборез по газобетону из досок и саморезов

Рассмотрим еще одно приспособление, которое пригодится тем, кто строит дом из газобетона.

Для армирования кладки используется строительная арматура, но поскольку шов между блоками довольно тонкий, то арматуру укладывают в специальные пазы.

Эти пазы вырезают вдоль ряда газоблоков по периметру «коробки» дома.

Для этого обычно используется заводской механический штроборез. Но можно обойтись и самодельным инструментом, который ничем не уступает заводскому аналогу.

Чтобы собрать ручной штроборез для газобетона своими руками , потребуется две доски и саморезы.

Выбираем более-менее ровные доски (или можно использовать фанеру), отпиливаем две заготовки подходящего размера, после чего скрепляем их на саморезы под углом 90 градусов.

Далее отпиливаем два деревянных бруска, и прикручиваем их к верхней части штробореза — они будут выполнять роль ручек.

На расстоянии 7-8 см от края верхней доски надо будет закрутить 5 саморезов. Они будут служить резцами по газобетону .

Боковая направляющая доска позволяет штробить паз строго параллельно стене.

Единственный минус данного самодельного инструмента заключается в том, что работая с внутренней стороны стены, не получается свести углы — их приходится «ковырять» вручную.

Но, учитывая простоту и дешевизну конструкции, на этот недостаток можно закрыть глаза.

Ознакомиться с пошаговой инструкцией, как сделать штроборез для газобетона своими руками , можно в авторском видеоролике ниже. Идеей поделился автор YouTube канала MY GALAXY.

Штробим стены из газобетона ручным фрезером

Сделать штробы под электропроводку в газобетона несложно, однако здесь важно правильно подобрать инструмент.

Например, если использовать самодельный штроборез из болгарки , то внутри помещения будет много пыли.

Конечно, можно подключить пылесос, а также надеть защитную маску и очки.

Но в идеале штробить стены так, чтобы пыли практически не было. И для этого автор YouTube канала «Строю загородный дом» предлагает использовать ручной фрезер с патрубком для отвода пыли.

Можно использовать самый дешевый ручной фрезер. Также потребуется еще пазовая фреза для него (тоже можно использовать самую дешевую).

Ну а дальше все очень просто — подключаем к фрезеру шланг пылесоса, делаем разметку на стене, после этого приступаем непосредственно к штроблению газобетона.

На небольших участках стены (или в труднодоступных) можно использовать обычную электродрель и сверло по дереву — получается быстро и без большого количества пыли.

Подробно об этом простом способе штробления стен можно посмотреть в авторском видеоролике ниже.

В сегодняшней статье мы рассмотрели, как изготовить штроборез насадку на болгарку , простой самодельный инструмент, чтобы легко и быстро резать штробы для арматуры в газобетонных блоках , и а также недорогой штроборез из ручного фрезера.

Вы можете выбрать любой из предложенных вариантов, который подходит вам больше всего, и не тратить деньги на покупку заводских инструментов! Спасибо за внимание.
