Как сделать ролики для гриндера своими руками?

Самодельный гриндер. Важные моменты.

Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.

Габаритные размеры и конструкция

Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.

Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.

Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.

Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.

Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.

Если гриндер будет работать с длинными абразивными лентами, то без дополнительных ведомых роликов не обойтись.

Зачем нужен ролик бочкообразной формы? При сборке станка практически невозможно выдержать идеальную параллельность осей всех роликов. По этой причине лента стремиться сойти с роликов. Чтобы устранить этот недостаток, применяется бочкообразный ролик. Регулируя наклон его оси, можно “заставить” абразивную ленту остаться на месте.

Для регулировки оси бочкообразного ролика можно использовать принцип обычной дверной петли. Ось ролика приваривается на подвижную часть петли, а регулировка производится с помощью болта. Который упирается в подвижную часть петли.

Механизм натяжения абразивной ленты можно сделать несколькими способами. Самый распространенный-это с помощью пружины, второй – это с помощью мебельного газового амортизатора и третий с помощью обычной резины, например от велосипедной камеры. Если будет использоваться мебельный газовый амортизатор, то нужно знать, что при низких температурах он плохо работает.

Упор для ленты рекомендуется сделать двухслойным. Основу упора выполнить из металлического листа и наклеить на нее гладкую керамогранитную плитку. Таким образом упор практически не будет греться при интенсивной работе на гриндере. Также керамогранитная плитка изнашивается намного медленнее, чем металл. Ее можно будет удобно заменять по мере износа, нужно будет только прогреть строительным феном соединение, и она отклеиться. Клеить можно на обычный силиконовый герметик для мрамора, например Silirub MA фирмы Soudal.

Упор должен иметь возможность регулировки относительно ленты. Его необходимо подвинуть к ленте по касательной к ней или с небольшим вылетом до 0.5мм. Такой вылет не вызывает чрезмерного износа ленты, зато позволяет продольно шлифовать длинные полоски и не задевать за выпуклые части роликов.

Как рассчитать диаметр приводного ролика.

Чтобы рассчитать диаметр приводного ролика, нужно знать скорость ленты, с которой будет работать гриндер и количество оборотов двигателя.

Скорость ленты должна выбираться по рекомендациям производителя лент. Например, для ленты 3M Cubitron по стали должно быть 22-25 м/с, от того же производителя на ленты с цирконатом алюминия рекомендуется скорость 30-35 м/с. Скорость ленты сильно зависит не только от типа абразива, но и от величины зерна. А так в среднем рекомендуется на углеродистую сталь 32 — 38 м/сек, легированная и нержавеющая сталь 18-30 м/сек, Титан -15 м/сек, цветные металлы 35-45 м/сек, пластики 10-30 м/сек, ковкий чугун 38-34 м/сек, серый чугун 35-45. Что касается дерева, то рекомендуется не превышать 20 м/сек, также нужно знать, что разное дерево будет гореть на разной скорости.

Формула для расчета скорости ленты:

V ленты (м/с)= (3.14* D * N) / 60000,

где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.

Формула для расчета диаметра приводного ролика:

где V-скорость ленты в м/с , N-обороты двигателя в минуту.

Пример расчета. Нужно рассчитать диаметр приводного ролика для обработки стали (22-25 м/с). Электродвигатель 2800 обмин.

Скорость оборотов ленты под разные материалы можно регулировать изменением диаметра приводного ролика или регулированием оборотов двигателя. Также следует понимать, что с увеличением диаметра приводного ролика растет нагрузка на двигатель и если он небольшой мощности, например, от стиральной машины, то он будет часто останавливаться даже от незначительной нагрузки.

Какой выбрать двигатель для гриндера.

В сети интернет встречается информация о станках сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.

Ниже приведена формула расчета мощности двигателя для гриндера.

Формула расчета мощности двигателя:

где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.

Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.

Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”

Если в изготовлении ленточно-шлифовального станка будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.

Как сделать ролики для ленточно — шлифовального станка

Если у вас есть знакомый токарь, то у вас не должен возникать подобный вопрос. Ну а если подобных знакомств нет, то данная информация будет вам полезна.

Существует несколько способов сделать ролики.

Приводной ролик удобно изготавливать из листа фанеры. Сначала размечаются круги нужного диаметра, затем они вырезаются с помощью электролобзика. После этого фанерные круги склеиваются между собой.

После склейки центральное отверстие ролика рассверливается под диаметр вала электродвигателя. Теперь необходимо сделать шпоночный паз в отверстии. Его легко сделать с помощью напильника.

После одеваем ролик на электродвигатель и обтачиваем его с помощью стамески, крупного напильника или УШМ (болгарки) с зачистным кругом.

Чтобы приводной ролик меньше проскальзывал, его можно обработать жидкой канифолью.

Самый простой способ сделать ведомые ролики — это просто набрать их из подшипников подходящего диаметра на каком-либо валу. В качестве вала можно использовать болты с неполной резьбой. Подшипники нужны закрытые, иначе они будут быстро забиваться пылью и выходить из строя.

В качестве роликов можно использовать ролики от ГРМ автомобиля, но не покупать новые, а спросить их на любом СТО. Только желательно, чтобы ролики были плоские без буртиков. Такие буртики могут резать края ленты.

Еще один способ — это нарезать ролики коронкой из листа фанеры и склеить полученные шайбы между собой. Можно дополнительно их закрепить саморезами. После внутри ролика необходимо просверлить два отверстия с двух сторон ролика под подшипники. Глубина таких отверстий должна равняться ширине подшипников. Такие отверстия удобно сверлить с помощью перьевого сверла по дереву. Когда отверстия будут готовы, то сверлим по центру ролика сквозное отверстие под ось ролика. Диаметр этого отверстия должен быть немного больше диаметра внутренней обоймы подшипника, иначе подшипник будет подклинивать внутри ролика.

После этого ролик практически готов, осталось только отшлифовать его по наружи и придать ему нужную форму, если это будет бочкообразный ролик.

Ролики можно сделать из круглого капролона или другое название этого материала полиамид-6. Процесс изготовления ролика не отличается от предыдущих. Отрезаем заготовку нужной длины, сверлим отверстия перьевым сверлом под подшипники и обтачиваем по наружи с помощью болгарки.

Еще один способ сделать ведомые ролики — это использовать муфты от полипропиленовой трубы. В продаже есть бочкообразные муфты. Например, муфта чешского производства d 32 Wavin Ekoplastik.

Под эту муфту хорошо подходит подшипник № 201. Подшипник можно запрессовать в муфту с помощью тисков.

Если необходимо сделать прямой ведомый ролик или не смогли найти бочкообразную муфту, то можно сделать ролик из двух прямых муфт. При необходимости данный ролик можно обточить до бочкообразного состояния.

Для одного ролика понадобиться две пластиковые муфты с внутренним диаметром 32мм, три подшипника №201 и шайбы под болт м12. Сначала пластиковые муфты обрезаются, с одной стороны, таким образом, чтобы расстояние от края муфты до внутреннего ребра получилось 5мм. Нам необходимо, чтобы подшипник смог войти в муфту только на половину своей ширины, то есть на 5мм. Подшипник должен упереться во внутренне ребро муфты.

После обрезки муфт запрессовываем с помощью тисков подшипник между двумя муфтами. Он окажется внутри ровно посередине будущего ролика.

Теперь подкладываем шайбы и запрессовываем два подшипника по краям ролика.

Осталось только отшлифовать ролик по наружи.

Рекомендую посмотреть видео по данной теме.

Все о роликах для гриндера

1. Особенности
2. Обзор видов
3. Как сделать своими руками?

Ролики для гриндера – важные комплектующие, необходимые для организации надежной работы станка. Изделия различаются конструкцией, размерами и назначением, поэтому стоит подробнее рассмотреть, что представляют собой ролики, и можно ли сделать их своими руками.

Особенности

Конструкция гриндера включает 2 прямых ролика и один бочкообразный. Первые два также называют рабочими, а третий – натяжным. Особенность подобных элементов – простая конструкция, что позволяет при необходимости изготовить подобные элементы своими руками.

Вне зависимости от простоты, конструкция ролика отвечает за работоспособность гриндера. Особого внимания заслуживает приводной или ведущий ролик, так как его делают более массивным. Объясняется такая конструкция необходимостью достижения роликом существенного момента во время работы. В результате элемент плавно разгоняет ленту до необходимого значения окружной скорости.

Третья особенность роликов – удержание ленты от сползания со шкива во время работы. Для этого в их конструкции предусмотрена канавка, если соосность роликов не выдерживается. Размеры канавки соответствуют ширине и глубине сечения ленты. Ролики устанавливают на шкив, куда впоследствии натягивают ленту. Диаметр шкива влияет на скорость ее перемещения. Если скорость высокая, лента будет рвать материал. В случае низкой скорости элемент быстро износится.

Если внимательно посмотреть на чертежи роликов гриндера, то можно заметить, что чем больше диаметр ведущего ролика, тем глубже его полость. Это вторая особенность, которая позволяет предотвратить соскальзывание ленты и ее износ. Стандартный диаметр шкива составляет 150 мм. Таким образом, главный ролик делают диаметром 100 мм или 610 мм в случае габаритной техники, а остальные два имеют диаметр в 70 мм.

Для организации надежной и эффективной работы шкива необходимо располагать ролики соосно. При этом важно обеспечить шероховатость образующей поверхности, чтобы предотвратить износ ленты.

Чтобы натянуть ленту на шкив, используют ролик-натяжитель. Его делают подвижным.

Конструкция элемента содержит подпорную пружину, которая отвечает за натяжение ленты и компенсирует биение детали на шкиве.

Обзор видов

Перед тем как перечислить существующие виды роликов, нужно подробнее рассмотреть, что представляет собой гриндер. Это стационарное устройство с электроприводом. Конструкция каждого гриндера включает:

раму и основание;

А также у устройства имеется столик, на котором происходит обработка детали.

Ролики гриндера считаются важными элементами конструкции. Цель использования деталей – удержание ленты от сползания. Выделяют следующие виды роликов:

Производители выпускают разные виды роликов, которыми можно оборудовать ленточные гриндеры любых моделей. В магазинах можно встретить контуровочные, регулировочные ролики. Каждый ролик предназначен для выполнения определенной функции. Поэтому к их выбору стоит подходить ответственно.

Как сделать своими руками?

В процессе эксплуатации ролики изнашиваются и выходят из строя, из-за чего возникает необходимость их замены. При желании можно изготовить элементы самостоятельно. Для сборки самодельных роликов потребуются следующие материалы:

фанера, состоящая из нескольких слоев;

подшипники закрытого типа;

крепежные элементы – болты, шайбы или гайки;

трубы из пластика.

В процессе будут задействованы такие инструменты, как циркулярная, дисковая или лобзиковая пила, сверлильный и токарный станки, напильники, молотки, ключи и другие приспособления, необходимые для установки крепежей и фиксации элементов конструкции.

Сборка роликов своими руками проводится в несколько шагов.

• Сначала выполняют раскрой фанеры на циркулярной пиле. Из нее необходимо сделать 6 прямоугольных фрагментов, длина которых в 2 раза больше стороны.

• Далее с помощью карандаша отмечают центр середины половинок прямоугольных фрагментов.

• Третий шаг подразумевает выполнение отверстий. Их делают с помощью специального сверла. В отверстия впоследствии будут установлены подшипники.

• Затем из прямоугольных фрагментов делают круглые диски, используя сверло большого диаметра. Так как прямоугольные заготовки были поделены пополам, то из каждого фрагмента получится 2 диска.

• В глухие отверстия впрессовывают подшипники. Выполняют это с помощью молотка и куска многослойной фанеры. На данном этапе стоит замедлиться, чтобы не повредить конструкцию быстрыми действиями.

• В каждом диске ищут центр, и сверлом делают сквозные отверстия. Диаметр отверстий должен соответствовать размеру внутреннего кольца подшипников.

• На болт с шайбой нанизывают три круглых диска, склеивают их. Поверх укладывают широкую шайбу, затем гаечными ключами выполняют стягивание блока. После оставляют конструкцию сохнуть. Дополнительно, если требуется ускорить процесс застывания, конструкцию могут обрезинить и поместить в сушилку.

• Когда конструкция высохнет, выполняют удаление стягивающего болта. В результате получают три моноблока с установленными в каждой подшипниками.

• От пластиковой трубы отрезают три куска, используя маятниковую пилу. Длина кусков должна соответствовать высоте моноблоков из трех дисков.

• Боковые поверхности перед окончательной сборкой обтачивают на барабанно-шлифовальном станке, устраняя неровности. Это необходимо, чтобы диаметр блоков соответствовал внутреннему диаметру пластиковой трубы. Обточку контролируют штангенциркулем.

• Выполняют прессовку обточенных моноблоков в пластиковые трубы. Довольно трудоемкий процесс, требующий использования инструмента сверлильного станка в качестве пресса. Если не получается добиться нужного результата, боковую поверхность подвергают дополнительной обработке.

• Снимают болты с натяжного и ведомых дисков.

Последний этап подразумеваем проверку работоспособности конструкции посредством проведения контроля запрессовки подшипников. При необходимости их осаживают, а торцы обрабатывают на гриндере.

Особое внимание стоит уделить изготовлению главного – ведущего – ролика, который выступает в качестве шкива. Важно, чтобы он был массивным. Только так удастся избежать ненужного рывка во время запуска гриндера, а также предотвратить износ ленты в процессе. Для создания основного элемента не подойдут такие материалы, как чугун или сталь. Они сделают изделие тяжелым, из-за чего нагрузка на двигатель будет увеличена.

Существует два варианта решения проблемы.

Сделать полый стальной ролик. Это уменьшит массу элемента, и здесь сыграет уже упомянутый принцип: чем больше диаметр, тем глубже полость. Перед изготовлением стоит выполнить расчет для уточнения размеров.

Собрать ролик из дюралюминия. Подойдет марка Д16. Такие элементы будут иметь небольшую массу, и в них не потребуется выполнять отверстие.

Дополнительно на будущем шкиве рекомендуется выточить торцевую канавку, которая обеспечит прочное крепление ленты и предотвратит ее сход.

Направляющие и натяжные ролики можно выполнить из пластиковых труб и деревянных заготовок, следуя стандартной схеме сборки.

Подробнее про ролики для гриндера смотрите в видео ниже.

Reanimator33 › Блог › Гриндер своими руками…ч4.

Получилось примерно так…

Далее нужно подружить две пружины для самонатяга ленты.

Эти пружины от классики. Толи от педали сцепления…не помню.
Приварил 2 гайки на пробу.

Затем собрал на место это рычаг и как то эти пружины не подошли.

Слишком большой вес и слишком малое плечо получается. Пружины конечно поднимают этот рычаг вверх, но не о какой натяжки ленты речь идти не может. Поэтому нужно еще попробовать пружины от тормозных барабанов от классики. Они очень жесткие, но скорее и ход этих пружин будет тоже мал для такого рычага. Поэтому эти 2 приваренный гайки для пружин оставил на эксперимент и нашел другую пружину. И пока она находится в другом месте для экспериментов!

Эта пружина похоже от реле давления насосной станции…но это не точно, но очень похожа. Она конечно жестковата. Если ленты рвать она не будет, то скорее всего сделаю под эту пружину «подпятники» и она будет на этом станке постоянно. Так же можно купить мебельный газлифт на 120-150Нм и его установить в любое время. Но пока с этим лифтом заморачиваться не планирую…
Так же по ходу поиска подходящих пружин и нашелся регулировочный винт на м8.

Такие же крутилки будут фиксировать ригеля.
Далее нужно переходить на следующие детали в цепочке. Нужно монтировать скобу(коромысло) на ригель.

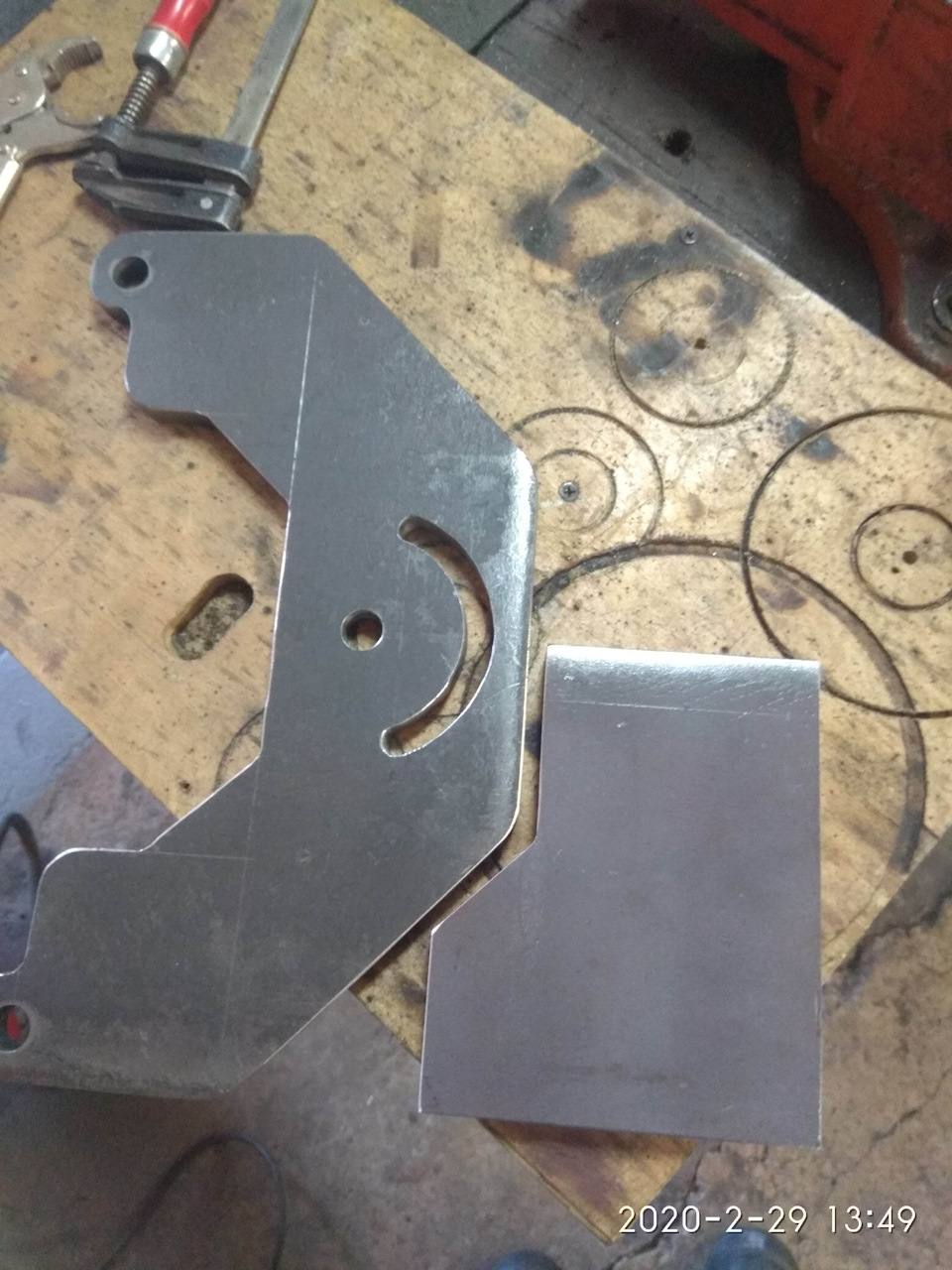

По центру сверлил под болт М16 и прорезь полумесяцем под болт М10.

Сначала насверливал отверстия маленьким сверлом, затем диаметр сверла увеличивал и в конце фрезой 10мм зачищал выступы после сверловки.
Пол дня на это ушло, даже устал немного)

И в конце еще напильником поработать пришлось…

Я даже по началу не хотел делать этот полумесяц. Многие его не делают. Хватает фиксации только оси на этой скобе. Но все же решил все сделать по «феншую»…
После проделанной работы можно приступать к следующим шагам в изготовлении гриндера. Нужно размечать пластину для кармана ригеля столика(подручника) и рассверливать сам ригель для крепления самой скобы.

По началу планировал, что бы пластина кармана прижималась к скобе(коромыслу)…но в итоге выявился один косяк. Если понадобится развернуть скобу, то она будет цеплять гайкой ролика о ригель. И соответственно не повернется. Поэтому переставил эту пластину на другую сторону.

Переходим к следующему этапу. Нужно сделать карман для ригеля регулировочного столика.

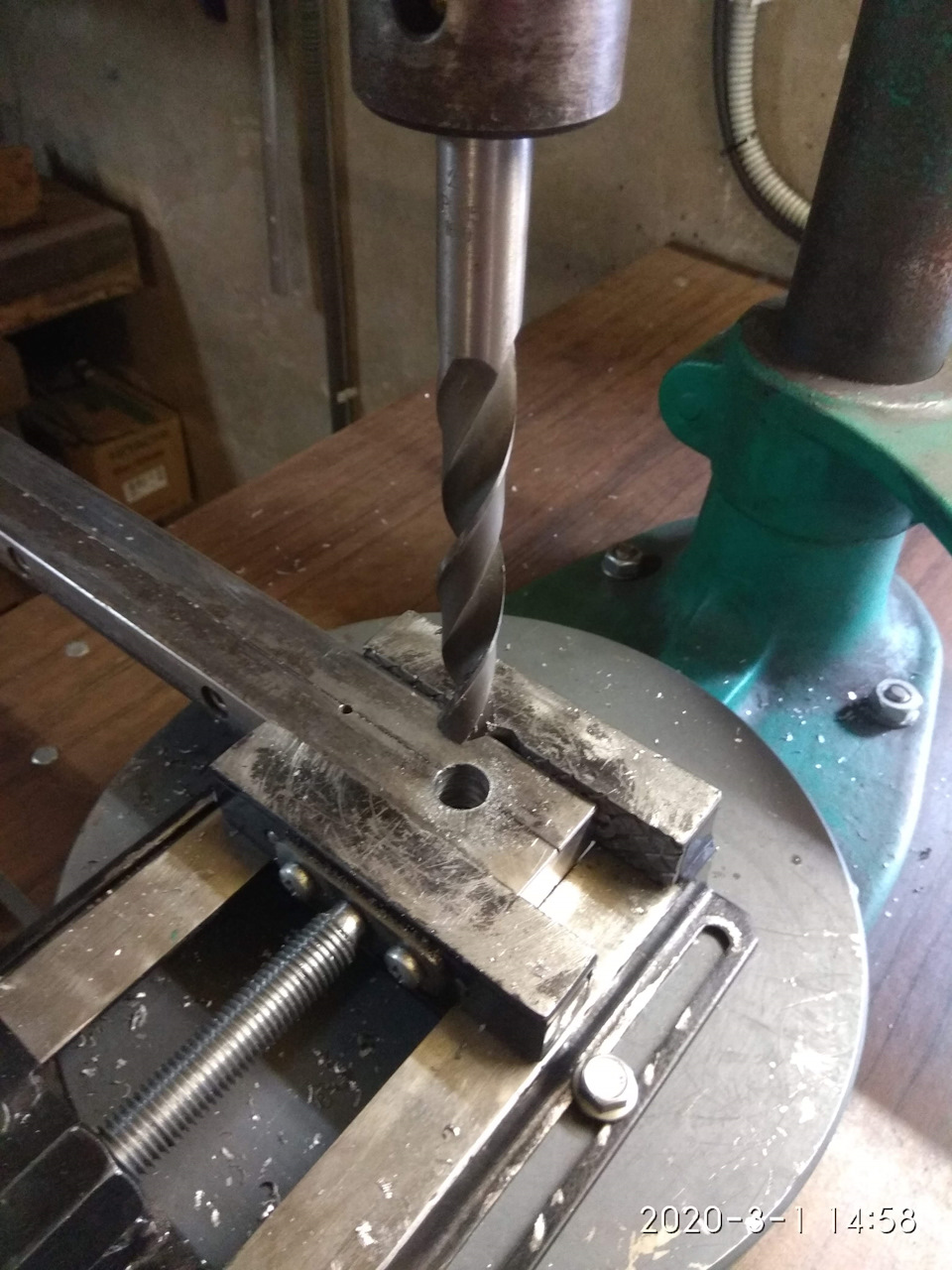

Разметка и сверловка кармана…

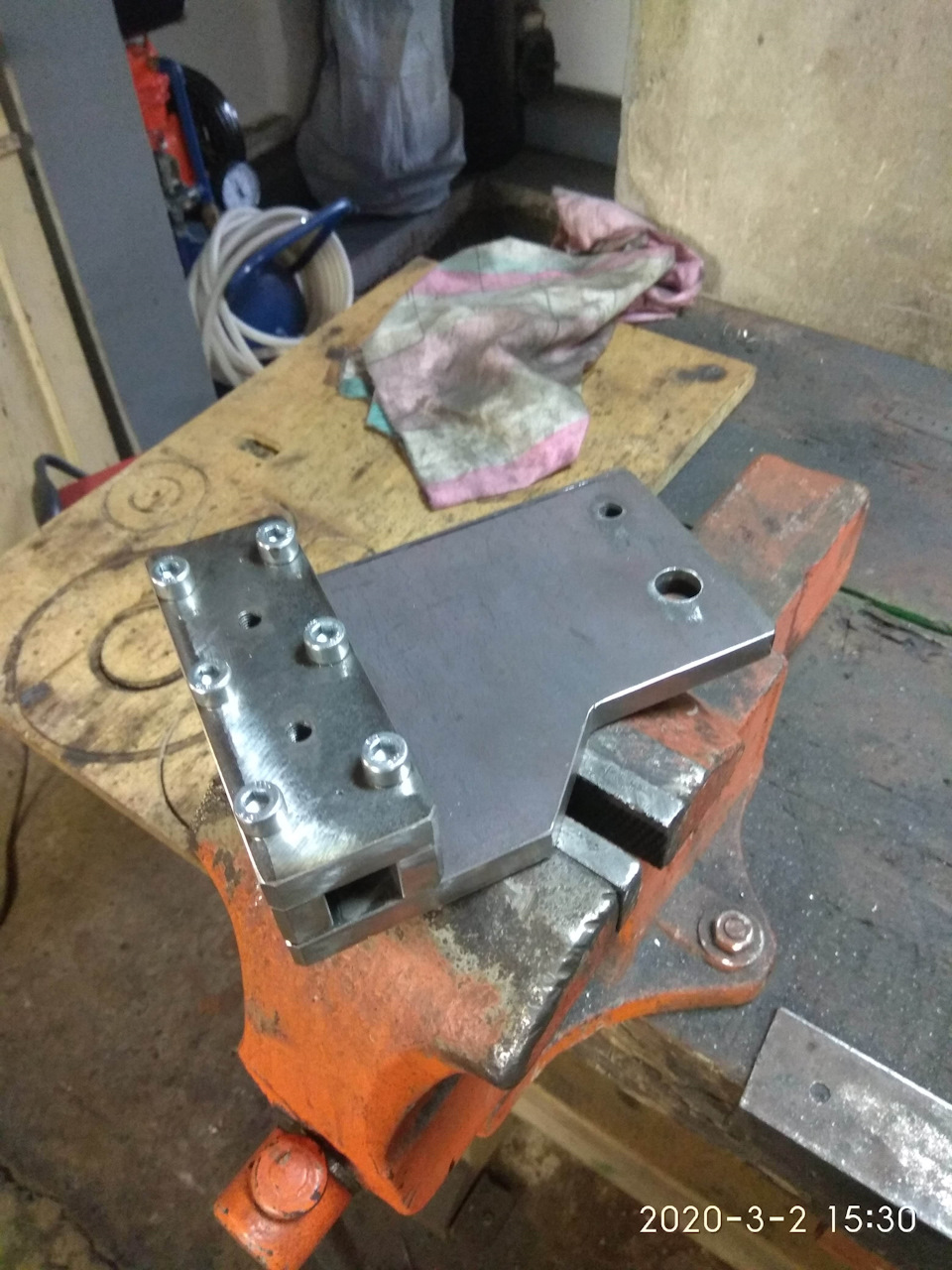

Сборка и шлифовка плоскостей болгаркой…

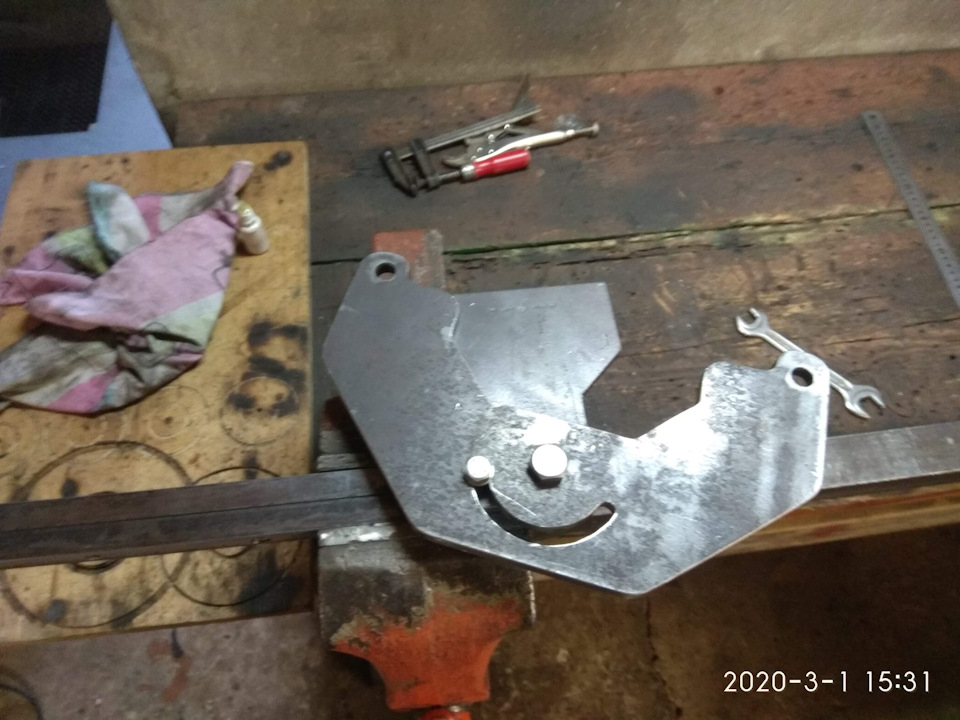

Готовый результат данных этапов получился таким…

Приближаемся к финишу)))
Всем удачи!
Продолжение следует…

Вызов наждаку: как своими руками сделать гриндер по готовым чертежам с размерами

На чтение: 9 минут Нет времени?

Гриндер в переводе с английского означает «дробилка». Смысл термина понятен и прост, если посмотреть на его перевод в контексте некоторых англоязычных слов: «meat grinder» − это мясорубка, «rock grinder» – камнедробилка, «wood grinder» – дробилка сучьев в щепу. В строительной сфере гриндером называют шлифовальное оборудование ленточного типа, которое используется для финишной обработки изделий из дерева, пластмассы и металла. Разница лишь в выборе ленты: чем она более жёсткая, тем прочнее материал способна обточить. В этой статье разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей со сложным рельефом, а также типы стационарных конструкций гриндеров для установки на основание. На фото представлены варианты гриндеров для обработки различных материалов.

Читайте в статье

Что такое гриндер, и для чего он предназначен

Гриндер, по сути, – это шлифовальный станок. В отличие от привычного наждака, пусть даже с электроприводом, отличается, прежде всего, своей универсальностью. На нём можно снимать ржавчину со старых деталей, очищать с деревянных изделий облупившуюся краску (к примеру, с ножек табурета), убирать острые кромки, заусенцы с любых заготовок, а также последствия плазменной резки, зачищать старые сварочные швы. Угол заточки в этой машине просто сменить, достаточно установить прижимной ролик в нужное положение. Гриндер – незаменимая вещь, если необходимо отшлифовать деталь сложной формы, выровнять дефекты изделия разной глубины.

Шлифовальный гриндер фирмы Jet. Средняя стоимость такой модели на данный момент составляет не менее 90 000 руб.

Цена готового шлифовального станка, мягко скажем, далека от демократичной. Чтобы купить самый простой ленточный гриндер, необходимо выложить минимум 20 000 рублей. Более серьёзные образцы дороже в несколько раз, за полупрофессиональный ленточный станок производители просят 150 000, а то и 170 000 рублей. В этом случае разумным решением может стать самодельная сборка изделия.

Принципиальная схема конструкции гриндера и принцип его работы

Чтобы собрать ленточный гриндер своими руками, необходимо хотя бы в общих чертах представлять его конструкцию. На самом деле в ней ничего сложного нет. Это обычное приводное устройство с несколькими роликами и шлифовальной лентой. Его можно сделать как из металла, так и из фанеры, или даже пластика. На рисунке изображён чертёж гриндера с размерами.

Устройство гриндера в чертеже

1. Основание.
2. Стойка.
3. Электродвигатель АИР 80А2.
4. Шкив.
5. Поворотный узел натяжного ролика.
6. Пружина растяжения.
7. Прямой ролик.
8. Натяжной ролик.
9. Металлический стол.
10. Шлифовальная лента.

Обычно в конструкцию шлифовальной машины входит столик с зажимными элементами, который чаще всего устанавливается на верстак или стационарную раму. Он может поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. В станине помещается либо ножной привод устройства, либо приводной мотор, который закрепляется непосредственно к гриндеру. Чаще всего в ход идёт хлам с «живым» мотором: старая дрель, болгарка, в сети множество примеров, где гриндер собран своими руками с использованием двигателя от стиральной машины.

Вопрос в том, были ли действительно «живые» моторы у гриндера, пока остаётся открытым. Заметим, что при написании статьи, даже в опытных целых, ни одной овцы не пострадало!

Интересный факт! Чем длиннее шлифовальная лента, тем мощнее двигатель для станка придётся искать.

Принцип работы гриндера несложен. С помощью мотора в действие приводится группа роликов, один из которых ведущий, остальные − ведомые. Под действием тяги начинает двигаться шлифовальная лента. Конструкция позволяет регулировать расположение ведомых роликов, что облегчает работу по шлифовке различных поверхностей.

Гриндер, особенно во время работы по дереву, сильно пылит, многие мастера приспосабливают для очищения поверхности во время работы специальные пылесосы или обдувочные механизмы

Со временем лента может растягиваться, для того, чтобы натяжение оставалось точным, предусмотрены разные системы натяжения: это может быть пружина, специальный фиксатор или самый обычный мебельный болт.

Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя – какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Абразивная лента для гриндера − важнейшая деталь любой шлифовальной машины

Начинающему мастеру не лишним будет знать, что шлифовальные ленты различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм − по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

1. Лента обязательно должна быть на эластичной, тканевой основе, иначе она может не выдержать нагрузок и больно ударит вас по пузу и рукам.
2. Выдерживать предельные угловые скорости − не менее 1500 об/мин.
3. Обладать большой абразивной стойкостью.
4. Предельное относительное натяжение на разрыв – не менее 15%.
5. Устойчивость к нагреву при длительной работе.

Гриндер: его устройство и принцип работы можно посмотреть в этом видео:

Гриндер «от Чапая» − краткий обзор

Гриндеры от Андрея Чапая уже стали именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» осели в мастерских умельцев России и ближнего зарубежья. Особенность ГЧ (гриндеров от Чапая) состоит в том, что они универсальны и создаются исходя из потребностей заказчика: для заточки ножей или обработки дерева, с определённым видом двигателя или без него. Существуют как мобильные версии для домашней обработки изделий, так и профессиональные модели.

Гриндер «от Чапая»− универсальный станок для обработки изделий сложной формы из металла, пластика и дерева

Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования.

Общие моменты, характерные для всех станков:

1. Все сопрягаемые поверхности гриндера отшлифованы. Это помогает исключить перекосы во время хода ленты.
2. Гриндеры идут без покраски и покрытия. Поверхности ГЧ (сокращ. гриндер от Чапая) работают на скольжение. Чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем.
3. Уникальная конструкция прижимной площадки.

На последнем пункте хочется остановиться подробнее. Мастер придумал уникальную конструкцию этой площадки при одинаковом размере 165×50 мм, предусмотрено 2 позиции поворота основания и две позиции упора для станины.

Варианты поворота прижимного стола и крепления его на упор

Дополнительно в набор инструментов и оборудования входит колесо для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, когда приходится счищать большие объёмы краски или ржавчины.

Колесо для обтачки с полиуретановым покрытием, оно очень удобно при корректировке и шлифовке вогнутых спусков изделий

Подробно остановимся на одной из профессиональных моделей. ГЧ-16 изготовлен на усиленной поворотной станине с 2 стойками из листа толщиной 12 мм, обеспечивающей необходимую жёсткость и позволяющей быстро переводить гриндер в вертикальное или горизонтальное положение.

Гриндер «от Чапая» – ГЧ -16. Внешний вид:

В конструкции используется увеличенная шлифовальная лента − 1600−1800×50 мм. И достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.

Видеообзор на мобильную версию гриндера серии 610:

Гриндер своими руками по готовым чертежам: идеи для создания полезного инструмента

Гриндер – незаменимый инструмент в мастерской. Он позволяет шлифовать изделия из дерева, пластика, металла, также обрабатывать любые поверхности. Выбора материала зависит от выбора ленты – жёсткий абразив позволяет обрабатывать более плотные изделия. В этой статье редакции Homius разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей.

Что такое гриндер, и для чего он предназначен

Гриндер в отличие от привычного стационарного станка, инструмент более универсальный. Он позволяет обтачивать детали под углом, являться инструментом для финишной отделки, к примеру, в качестве шлифования элементов деревянной мебели. Гриндером легко удалить ржавчину с поверхности, заточить нож.

Принципиальная схема конструкции гриндера и принцип его работы

Для того, чтобы правильно понять устройство и принцип работы гриндера, обратимся к его устройству. Главная задача – найти мощный мотор, который необходимо будет снабдить приводом.

Важно! Вращающий момент передаётся на ролики, которые приводят в движение абразивную ленту.

Внешний вид гриндера

Итак, основными элементами гриндера, кроме двигателя, являются:

1. Прямой ролик со шкивом.
2. Натяжные ролики.
3. Абразивная лента.
4. Основание.
5. Устройство, фиксирующее натяжение ленты и роликов.
6. Стол для фиксации детали (в некоторых моделях может быть поворотным).

После включения прибора в сеть, ролики приводят в движение абразивную ленту. Причём, положение роликов можно смещать, чтобы контролировать натяжение абразивной ленты.

В некоторых случаях столик может поворачиваться на 180°

При самостоятельной сборке гриндера важно расположить ролики строго перпендикулярно над друг другом, чтобы избежать перекосов ленты, что может привести к её обрывам.

Совет! Прежде чем определиться с размерами ленты и шириной роликов, прикиньте, какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

От выбора ленты зависит скорость и качество обработки изделий. Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм по длине, по ширине имеется всего два варианта − 50 и 100 мм. Нижнее полотно должно быть эластичным.

Тканевая основа лучше выдерживает поверхностное натяжение

Гриндер «от Чапая» − краткий обзор

Андрей Чапай разработал собственный вариант гриндера. Модель настолько полюбилась мастерам, что её название скоро стало именем нарицательным. Умелец даже разработал целую линию аппаратов, которые сегодня разлетелись по мастерским всего мира.

Гриндер «от Чапая» − универсальный станок с поворотным прижимным столом, который позволяет обрабатывать разные поверхности

К сведению! Самые распространенные модели гриндеров: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием.

Дополнительно в комплект поставки входит диск. Он устанавливается вместо основного ролика для заточки ножей и удаления ржавчины. Одна из самых популярных моделей гриндера — №16. Она выполнена на усиленной поворотной основе. Станина снабжена двумя стойками. Основанием для станины служат два металлических листа толщиной 12 мм.

Цена такого образца не может быть дешёвой. Примерная стоимость одного изделия перевалила за 70 000 рублей

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

А теперь рассмотрим пошаговые инструкции изготовления гриндера своими руками.

Из чего можно сделать привод для гриндера

Вопрос далеко не праздный. Ведь от того, насколько мощным будет мотор вашего инструмента зависит скорость и качество работ.

Самодельный гриндер с двигателем от стиральной машины

Как вариант можно использовать двигатель от старой стиральной машины. Такие модели могут быть собраны своими руками. В нашем случае мы соберём гриндер под стандартный размер ленты — 75 мм × 457 мм. Мощность у нас будет 180 Вт, 2750 об/мин. Итак, приступим.

Важно! Не забывайте использовать защитную маску и очки!

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которая позволит без труда обработать мелкие детали и выполнить простейшие работы.

Вариантов может быть масса

Кроме того, на основе дрели можно создать стационарную конструкцию. Такие инструменты практически не отличаются от профессиональных.

Стационарный гриндер из дрели на деревянной основе

Гриндер из болгарки своими руками

Такие гриндеры очень часто появляются в обиходе домашних мастеров, потому что болгарка сама по себе мини-станок для шлифования.

Такие конструкции часто используют для затирки сварочных швов, заточки мелких деталей

Гриндер своими руками: видео, как сделать в домашних условиях

Как сделать ролики для гриндера своими руками

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Для шлифовальной машинки, чаще всего, делают четыре ролика с разными размерами − от 70 до 150 мм. Обычно используют сталь, титан или дюралюминий. Допускается и выточка деталей из дерева.

Чертёж самодельного гриндера «под ключ»

Важно! При выточке необходимо придать роликам «бочкообразную» форму, чтобы они не слетали с ленты.

Шкив для гриндера своими руками

Шкив для гриндера – один из самых затратных элементов всей конструкции. Если заказывать деталь отдельно, она может обойтись в сумму не менее 2000 рублей.

Видео о том, как сделать шкив для гриндера, можно посмотреть тут:

Устройство поворотного стола

Поворотное приспособление для гриндера – опциональная вещь. Конечно, это существенно упрощает работу с деталью, но не всегда столь необходимо. Поворотный стол позволяет сменить ось заточки детали. Такие элементы в обязательном порядке присутствуют в профессиональных моделях.

Обзор моделей и цен

Если вы хотите приобрести готовый станок, предлагаем вам изучить цены на самые популярные из них.

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей дополнительной оснасткой (колесо, контуровка), которая идёт в комплекте.

Внешний вид гриндера «Левша»

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм. Особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Стоимость модели от 6000 рублей

Станок шлифовальный ЗУБР ЗШС-330

Характеристики: тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762 мм × 25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин. Стоимость – 5490 рублей.

Станок шлифовальный ЗУБР ЗШС-330

Точило METABO DS 125

Характеристики: тип точила — со шлифовальной лентой; круг — 125 мм × 20 мм × 20 мм; диаметр круга — 125 мм; толщина круга — 20 мм; посадочный диаметр – 20 мм; обороты – 2980 об/мин; мощность — 200 Вт. Стоимость модели — 7679 рублей.

Точило METABO DS 125

Если у вас есть опыт создания ручных гриндеров, расскажите о нём читателям нашего он-лайн журнала. Как вы думаете, стоит ли выполнять работы по сборке таких агрегатов, либо лучше купить готовую конструкцию.
