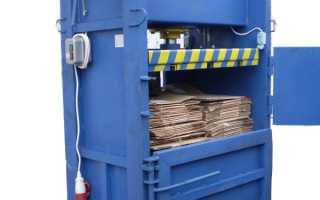

Как сделать пресс для картона своими руками?

Изготовление гидравлического пресса для прессования бумаги и картона

В каждой домашней мастерской должен присутствовать пресс для картона и бумаги. Этот станок позволит быстро переработать внушительное количество макулатуры, которая скапливается в помещении за долгие годы и превращается в ненужный мусор. А ведь чем больше газет и бумаг появляется в доме, тем меньше полезного места остается для размещения важных предметов мебели или техники.

Общая информация

Жизнь человечества тесно связана с бумажными изделиями, ведь они окружают нас повсюду. Новостные газеты и журналы, буклеты и рекламные объявления, чеки из магазинов и ненужные документы — все это может быстро захламлять квартиру, овладевая полезным пространством. И наличие специального приспособления для прессования картона существенно упростит задачу по уничтожению подобного мусора, а также позволит превратить его в самодельное, легкодоступное и дешевое топливо.

Бытовые установки для обработки картона и бумаги оборудованы компактным двигателем и работают от централизованной электрической сети, поэтому расход энергии совсем незначительный. Современные модели эффективно перерабатывают ненужную макулатуру, газеты и картон, уменьшая их в размере до неузнаваемости. Принцип работы агрегата построен на подаче давления, которого вполне хватает для воздействия не только на бумагу, но и на изделия из пластика или жестяные банки.

Существующие разновидности

В настоящее время используется два способа прессования бумажных изделий — ручной и автоматизированный, работающий на основе давления рабочей среды. В ее качестве используются следующие варианты:

1. Воздух.
2. Вода.
3. Масло.

Пневматические прессы не стали пользоваться большим спросом по причине своей специфической работы. Чтобы разогнать их до нужного рабочего давления, приходится задействовать сверхмощные компрессоры. Некоторые зарубежные производители выпускают на рынок модели вакуумного типа. Они работают на основе атмосферного давления, а для разряжения камеры задействуется вакуумный насос.

Механические установки оборудованы винтовым приводом, который бывает либо ручным, либо электромеханическим.

Конструкция такого прессовального оборудования крайне проста: в качестве энергоносителя используется энергия громадного маховика, который приводится в движение ручным образом. В зависимости от диаметра обхода маховика и его высоты определяется граничное значение усилия прессования.

Для примера, если чугунное колесо обладает внешним диаметром в 450−500 мм и высотой 150−200 мм, то фактическое усилие в конце рабочего хода составит 100 или 120 кН. Таких показателей вполне хватает для прессования большого тюка бумажных изделий массой 12−15 килограммов. Для комфортной работы резьбу на винте нужно использовать самостопорящую, а также многоходовую.

Подобные установки характеризуются вертикальным исполнением. Для создания станины используется литой чугун, а для гайки — антифрикционную бронзу. Механические приводы обуславливают вращение гайки с помощью электрического двигателя и зубчатой или клиноременной передачи.

Из минусов этого типа выделяют необходимость монтажа специального элемента, предотвращающего перегрузки по крутящему моменту. Важно, чтобы устройство быстро срабатывало при достижении пикового момента при процедуре прессования, когда уровень сопротивления макулатуры вырастает в несколько раз.

Применение гидропривода

При поиске пресса для картона б/у или нового большинство людей отдает предпочтение моделям с гидравлическим приводом. Они характеризуются высоким показателем КПД работы, низким энергопотреблением, а также быстрой обработкой больших тюков макулатуры. В числе ключевых составляющих такого агрегата находится:

1. Закрытая рамная станина. Ее изготовляют из высокопрочной сварной стали.
2. Силовой цилиндр. Элемент установлен непосредственно на верхней поперечине станины.
3. Поршневые плунжера. Узлы направляются в обоих направлениях: прямом и обратном.
4. Направляющие стойки, создающие равнобедренную призму.
5. Насосная установка.
6. Подвижная поперечина (траверсы).
7. Емкость для помещения исходного сырья.
8. Узел для выталкивания готового продукта наружу.
9. Пункт управления.

Из-за отсутствия необходимости создавать дополнительное усилие для прессования в гидропрессах нет так называемых возвратных цилиндров. Специфические конструктивные особенности позволяют перемещать рабочую жидкость с нижней полости цилиндра в верхнюю, что происходит при реверсировании направления ее прокачки.

Что касается траверсы гидропресса, то она постоянно движется в одном направлении, а для изменения положения стоек достаточно отрегулировать соответствующие болты. Для регулирования интенсивности прессования и контроля за текущими показаниями используется манометр — его настраивают с учетом показаний датчиков давления.

Давление в конце рабочего хода может составлять от 2,5−3 атмосфер до 10 ат. Если уровень опускается ниже минимального значения, плотность готового пакета может оказаться слишком низкой.

По завершении рабочего цикла готовое сырье выталкивается соответствующим механизмом наружу. Зачастую этот прибор бывает ручным, но существуют и автоматизированные решения. Во втором случае они запускаются после завершения рабочего хода при ее подъеме в верхнее положение.

Автоматизированные установки характеризуются горизонтальной компоновкой, а в комплекте с основным оборудованием предоставляется механизм для автоматической выгрузки пакета из рабочей зоны, а также устройство для перевязки пакета.

Рабочие характеристики

Выбирая гидравлический пресс, нужно учитывать несколько критериев выбора, а также разбираться в технических характеристиках оборудования. В первую очередь необходимо обращать внимание на объем рабочей камеры для приема сырья, показатели производительности, а также наличие возможности обработки других материалов, напоминающих макулатуру по структуре и свойствам. Немаловажным фактором является уровень энергопотребления. Желательно использовать те модели, которые потребляют немного электрической энергии и при этом обладают компактными габаритами.

В продаже распространены высокопроизводительные модели отечественного и зарубежного производства. В качестве примера можно взять установки, выпускаемые заводом «Гидропресс», которые оснащены автоматикой французского производства, а также элементами италийских систем. Подобное оборудование сумело проявить себя с лучшей стороны, продемонстрировав высокие показатели КПД и низкое энергопотребление.

Плюсы самостоятельной сборки

Промышленные станки для прессовки картона стоят очень дорого, поэтому многие энтузиасты начинают задаваться вопросом создания такой установки своими руками в домашних условиях. К счастью, процесс монтажа не требует больших усилий и легко решается непосредственно дома. Для этого достаточно подготовить нужные подручные средства и материалы, составить чертеж, а также найти подходящее руководство.

Установить агрегат можно в любом удобном месте, например:

1. В мастерской.
2. В гараже.
3. В другом техническом помещении.

Для реализации прессования бумажных изделий необходимо задействовать агрегат с усилием нажима в десять тонн. Выполняя самостоятельную сборку, необходимо учитывать такие характеристики:

1. Габаритные размеры.
2. Вес.
3. Ход поршня.
4. Наличие манометра.
5. Величина станины.

Чтобы осуществить нагнетание турбины, следует задействовать гидравлический пресс. Он может быть как ручным, так и встроенным, в зависимости от конструктивного исполнения станка. Наиболее простым в плане изготовления является установка с гидравлическим домкратом. По форме она напоминает бутылку со встроенным насосом.

Перед тем как приступить к сборке, важно определить тип будущего устройства, оптимальное усилие, под которым оно будет функционировать, а также найти домкрат с подходящими размерами и характеристиками. Для грамотной реализации задач по монтажу необходимо составить чертеж. Его можно скачать с любого тематического форума или попросить у знакомых мастеров. С помощью такой информации можно будет правильно рассчитать количество требуемых материалов, а также не допустить грубых ошибок на разных стадиях сборки.

Желая изготовить прессовальную установку, нужно подобрать подходящую схему его работы. Большинство самодельных моделей оборудованы домкратом на станине, а движение рабочего элемента осуществляется по направлению вверх.

Другие модели обладают немного другой конструкцией: в них домкрат находится в верхней части станины и движется вниз, оказывая воздействие на макулатуру или другой обрабатываемый груз. Затем можно рассчитывать размеры и характеристики других составляющих.

Подходящий тип пресса

После проведения базовых расчетов нужно начинать продумывать параметры станины. По сути, она представляет собой прочную металлическую основу с установленным домкратом, который вызывает давление на макулатуру. Для производства станины используется высокопрочный металл, способный выдерживать внушительные нагрузки и давящее движение домкрата. Специалисты рекомендуют создавать станину в виде платформы. Такой вариант демонстрирует лучшую прочность и устойчивость к агрессивной эксплуатации.

Ширина рамы определяется размерами домкрата. Важно, чтобы она полностью вмещала на себе нужное оборудование для обработки макулатуры. Что касается высоты, то в этом случае следует учесть размеры домкрата. Ход агрегата во время работы должен быть свободным. Также нужно обратить внимание на толщину рабочей поверхности стола. Он подвижен и предназначается для обработки объектов.

В зависимости от конструкции и режима работы домкрат фиксируют на основании. Верх рамы выполняет роль упора для деталей, а усилие от движения штока передается посредством рабочего стола. Эту часть закрепляют над домкратом и делают подвижной.

Задача пружин

При желании изготовить пресс гидравлический для картона своими руками, нужно позаботиться о специальных пружинах, которые фиксируются по обеим сторонам домкрата и работают по оттягивающему принципу. Одна сторона таких элементов закрепляется к основанию станины, а другая — к рабочей поверхности стола. Задача таких конструкций заключается в сжатии домкрата и создании нужного давления. В результате агрегат возвращается в исходное положение, и процесс становится циклическим.

Есть и другой принцип работы гидравлического пресса. Он подразумевает использование основания рамы в качестве упора для деталей. Домкрат находится сверху рабочего стола, при этом последний приводится в движение пружинами. После установки базовых рабочих узлов начинается монтаж гнезда на узле сопряжения. В его качестве используют небольшой отрезок металлической трубы или другой подходящий материал.

Изготовить пресс для обработки макулатуры в домашней мастерской вполне реально. И чтобы предстоящая задача была максимально простой, необходимо запастись следующими материалами:

1. Домкрат.
2. Рама под станину.
3. Металлическая труба.
4. Пружины.
5. Управляющие элементы.
6. Провода для подачи электрического тока.

Расход материалов для обустройства высокоэффективного прессовального оборудования совсем незначительный. Да и сам процесс изготовления не требует больших усилий, поэтому его сможет осуществить даже неопытный новичок.

К тому же самодельная конструкция всегда поддается модернизации и усовершенствованию, поэтому при желании владелец сможет добавить дополнительные элементы, сделав агрегат более производительным. По заявлениям экспертов, самодельные установки буквально за 5−10 минут способны спрессовать внушительное количество макулатуры, превратив ее в крошечный мусор или источник топлива.

Изготовление пресса для макулатуры своими руками

В поиске дополнительного, а то и основного заработка люди подбирают для себя самые разные занятия. Одним из них является сбор и сдача вторичного сырья. Понятно, что такая профессия начинает приносить реальные деньги только с достижением приличного объема. В этом случае и может понадобиться прессовое оборудование. Заводские установки дороги, но вполне реально создать пресс для макулатуры своими руками.

1. Изготовление домашнего утилизатора
2. Простой вариант
3. Эксплуатация пресса
4. Механическое и гидравлическое устройство
5. Советы и рекомендации

Изготовление домашнего утилизатора

Сам по себе принцип такого устройства общеизвестен. Он направлен на увеличение небольшого усилия или какой-либо энергии для подачи на рабочую пластину, которая является подвижной. Механизмы бывают гидравлическими или механическими. Различаются они и по типу установки. Пресс для вторсырья своими руками сделать относительно несложно.

Простой вариант

Это простейший макулатурный пресс. Его может сделать даже мастер-новичок. О сварке ему, конечно, хорошо бы иметь начальные понятия. Берется для конструкции, как правило, то, что всегда может найтись под рукой.

Домашний (скорее, гаражный вариант, установка для сарая) делается так:

1. Изготавливается чертеж, на котором указываются будущие параметры установки. При определении размеров исходить нужно из места, где предполагается размещение утилизационного станка.
2. Газо- или электросваркой к нижней части металлического швеллера крепится железный короб. Это будет камерой для помещения сырья.
3. Внизу камеры следует оборудовать (лучше в виде откидной крышки) систему для освобождения устройства от готовой продукции.
4. С боков камеры необходимо просверлить вентиляционные отверстия. Их можно сделать в один ряд сверху, но по несколько штук.
5. Сверху к швеллеру нужно прикрепить рабочий рычаг. Чем он будет длиннее, тем меньше усилий придется прикладывать в дальнейшем в процессе прессования.
6. К рычагу необходимо прикрепить лист металла (нержавейки), который будет выполнять роль поршня.
7. По центру поршня приваривается брус или металлическая труба. Длина ее должна быть достаточной для достижения поршнем низа камеры.

Устройство можно прикрепить к стене. Высота крепления рассчитывается из удобства использования, роста человека.

Эксплуатация пресса

Самодельный пресс для макулатуры прост и в эксплуатации. Важно, чтобы он был устойчив, хорошо закреплен, т. е. чтобы не нес угрозу работающему на нем человеку. Начинать нужно с малого, а навыки работы будут повышаться с опытом.

Сам процесс нужно строить таким образом:

1. Бумагу измельчить любым доступным способом.
2. Поместить ее в подходящую емкость, залить водой и дать пропитаться.
3. Перемешать и поместить в камеру.
4. Несколько раз задействовать рычаг.
5. Вынуть и высушить бумагу.

Так можно изготовить бумажные «брикеты», которые подойдут для печей и котлов. При спрессовывании макулатуры можно обойтись и без воды, хотя сам процесс будет потяжелее, так как придется прилагать больше усилий.

Механическое и гидравлическое устройство

Ручной механический утилизатор более прост, доступен и дешев в изготовлении и эксплуатации, чем гидравлический. Но второй мощнее первого (правда, требует и большего ухода). Прежде чем браться за его изготовление, нужно четко уяснить, как сделать пресс для макулатуры своими руками.

Гидравлический пресс подразумевает наличие надежных чертежей. К самому процессу изготовления подойти можно так:

1. Заготовить делали, необходимые по размеру. Места будущих отверстий в них лучше разметить заранее, а частично — сразу и провести сверление.
2. Поршень и упор сразу привариваются к домкрату. Эту систему можно соединить и болтами.
3. К поршню необходимо прикрепить металлические пластины, которые будут служить направляющими.
4. Загрузочно-разгрузочные элементы также нужно сделать заранее.
5. После этих подготовительных процессов можно переходить к основной сборке.
6. К верхней и нижней поперечине прикрепить стойки.
7. С их боков высверливают по несколько отверстий. Они необходимы для фиксации уровня подвижного низа шпильками. Размер отверстий и расстояние между ними определяются исходя из прочности материалов и конструкции в целом.
8. Домкрат вместе с упором и поршнем крепится к верхнему швеллеру с учетом размещения пружин.
9. Систему нужно отрегулировать таким образом, чтобы при движении поршня на любом этапе были бы невозможны перекосы. При этом зазор между рабочей поверхностью и стенками должен быть минимальным.
10. Теперь в устройство можно поместить подвижную нижнюю часть.
11. На последнем сборочном этапе конструкция крепится к станине. Здесь лучше задействовать сварку.
12. При первой испытательной загрузке действовать нужно осторожно, чтобы при необходимости провести соответствующую регулировку.

Есть разные способы изготовления гидравлического пресса. Успех дальнейшей эксплуатации любой из получившихся конструкций определяется, помимо качества сборки и материалов, надежностью станины и домкрата. Важно понимать, что именно параметры домкрата будут определять степень утрамбовки вторичного сырья.

Советы и рекомендации

И та и другая конструкция хороша в качестве пресса для картона. Своими руками при этом можно изготовить и более мощные устройства. Это не потребует дополнительных навыков, тем более что основа механизмов останется прежней. Прессовать же можно будет не только бумагу, но и пластик, мягкие металлы (типа тех, что идут на банки под напитки) и многое другое.

Для усиления мощности можно использовать такие решения:

1. Камеру под сырье можно усиливать более толстыми листами металла, уголками и т. п. Такую же процедуру реально провести и с поршнем с помощью швеллера или поперечных балок.
2. Для более удобной работы поршня допустимо предусмотреть в конструкции использование подшипника.
3. Вместо обычного рычага можно применить вариант с колесом.
4. Устройства можно подключать к электрической сети. Это упростит работу, но изначально потребует дополнительных затрат и оборудования.
5. При наличии опыта, устанавливая домкрат, нужно сразу сделать возможным его перемещение.

Изготовленный своими руками пресс для бумаги — довольно компактное, не требующее соблюдения каких-либо особых правил (кроме как по технике безопасности) устройство. Оно может принести реальную пользу и в городе, и на даче. Такие конструкции применяются и в фермерских, крестьянских хозяйствах, в т. ч. и в процессе заготовки кормов.

Пресс для макулатуры, как его сделать своими руками

Дома в мастерской пресс просто необходим. За долгие годы скапливается большое количество использованных газет и бумаг. Они занимают много места. Захламляют помещение. Устройство для прессования макулатуры делают обычно небольшой мощности. Оно компактно, работает от электрической сети, поглощает минимум электроэнергии. Такое оборудование станет незаменимым при спрессовывании ненужной макулатуры, газет, картона.

С помощью этого устройства можно легко уменьшить в размерах большую кипу бумаги. Этот агрегат работает под давлением. С его помощью можно прессовать не только бумагу, но и пластиковые бутылки, банки из жести.

Сегодня промышленность изготавливает устройства для прессования бумаги, картона, жестяных банок разного вида и мощности. Стоит такой аппарат недёшево, поэтому выгоднее изготовить его дома своими руками. Оборудование можно смонтировать самостоятельно, используя нужные для работы материалы. Это устройство не займёт много места. Его устанавливают в удобном для работы месте. Для этого подойдёт мастерская, гараж, другие помещения. Для прессования макулатуры используют устройство, работающее с усилием нажима в 10 тонн. При сборке следует учитывать основные характеристики пресса:

1. габаритные размеры;
2. его вес;
3. ход поршня;
4. манометр;
5. размеры станины.

Для нагнетания давления в цилиндре применяют гидравлический насос ручного или встроенного типа. Это напрямую зависит от типа оборудования для сборки пресса. Самой простой, легкой является конструкция пресса, смонтированного с использованием домкрата гидравлического вида. Это устройство имеет форму бутылки. В конструкцию которого встроен ручной насос.

Перед началом работы нужно определиться с типом устройства. С каким усилием оно должно работать. Затем подбираем для него домкрат подходящего типа. Чтобы грамотно изготовить пресс своими руками нужно использовать чертежи. Их можно найти на сайтах. К любому устройству прилагаются подробные чертежи изделия. Они рассчитаны с учётом используемых материалов и оборудования.

Создание чертежа своими руками

Перед началом работы нужно выбрать схему работы пресса. В одних прессах домкрат монтируют на станине. В этой конструкции движение пресса происходит вверх. В других устройствах домкрат установлен в верхней части станины. Он перемещается вниз и давит на груз. Итак, вы определились с типом оборудования, которое вы хотите смонтировать. Теперь займёмся расчётами размеров других частей конструкции.

Типы конструкций пресса

Затем делают расчёты параметров станины. Это такая рама, внутри которой устанавливают домкрат. Он производит давящие движения на макулатуру. Станина изготовлена из толстого металла. Её прочности должно хватать на давящее движение домкрата. Для изготовления рамы используют толстый металл. Пресс при движении давит вверх и вниз на раму, он как бы старается разорвать её. Прочным должно быть и основание станины. Оно делается устойчивым. Хорошую устойчивость имеет станина, изготовленная в виде платформы.

Ширину рамы нужно рассчитывать исходя от размера домкрата. Она должна превышать размеры установленного на ней оборудования для прессования макулатуры. Высота изделия определяется в зависимости от размера домкрата. При работе должен быть обеспечен его свободный ход. При определении высоты конструкции учитывают толщину рабочей поверхности стола. Он подвижен, используется для обработки объектов.

В зависимости от конструкции и режима работы домкрат крепят на основание. Верх рамы будет упором для деталей. Усилие от движения штока передаётся через рабочий стол, а затем на обрабатываемый объект. Рабочий стол крепят над домкратом на станину. Он должен свободно двигаться вверх-вниз.

Роль пружин в конструкции пресса

Пружины играют главную роль при сборке гидравлического пресса. Они монтируются с двух сторон от домкрата. Пружины оттягивающего типа. Они крепятся одной стороной к основанию рамы, а другой к рабочей поверхности стола. Они выполняют роль сжатия домкрата. С помощью пружин он возвращается в исходное положение.

Существует и другая схема работы гидравлического пресса. В такой конструкции упором для деталей служит основание рамы. Гидравлический домкрат монтируют сверху на поверхность рабочего стола. Стол двигается, монтируется к верхней части станины. Он крепится на пружинах, которые способны оттягиваться при движении стола. Далее монтируют гнездо, которое располагают на узле сопряжения. Он может находиться снизу или сверху подвижной части станины. В качестве гнезда можно использовать кусок металлической трубы. Итак, как вы видите, сделать гидравлический пресс своими руками совсем несложно. Вам только нужно приобрести основные материалы для работы:

1. домкрат;
2. металлическую раму;
3. трубу из металла;
4. оттягивающие пружины;
5. пульт управления;
6. электрические провода.

Не так и много потребуется для работы материалов, зато вы существенно сэкономите, сделаете гидравлический пресс своими руками не хуже заводского. Собранный своими руками пресс всегда можно модернизировать, усовершенствовать его конструкцию. Устройство для прессования бумаги занимает мало места. Оно работает быстро и эффективно. За 5-10 минут можно спрессовать большую кипу бумаги.

Как сделать гидравлический пресс для макулатуры своими руками: чертежи

В последние годы объем различной бумажной продукции, которую использует человек в своей жизни и работе, постоянно увеличивается. Выбрасывать ненужные газеты, журналы и прочую макулатуру – не рационально, ведь используя обычный гидравлический пресс, из нее можно сделать брикеты для отопления дома.

Стоимость подобных станков для макулатуры на рынке достаточно высокая. Но каждый, кто умеет работать со сварочным аппаратом, имеет некоторые знания из гидравлики и располагает необходимыми материалами и чертежами, может сделать такое устройство своими руками.

Конструкция гидравлического пресса и произведение нужных расчетов

Работа изготовленного собственноручно гидравлического пресса основана на передаче усилия при перекачке той или иной жидкости: масло перекачивается под давлением из цилиндра, воздействуя на поршень. В результате этого и происходит сильное воздействие на макулатуру, в результате чего она спрессовывается.

Любой фирменный или сделанный своими руками пресс состоит из таких основных частей:

• гидравлический насос или домкрат с гидроцилиндрами;
• станина и каркас;
• электродвигатель;

Перед тем как приступать к самостоятельному изготовлению гидравлического пресса, проводят требуемые расчеты, определяются с объемом цилиндров и камеры для загрузки макулатуры, создается схема будущего станка.

При отсутствии технического или инженерного образования сделать это своими руками сложно, поэтому лучше воспользоваться готовыми чертежами.

Разработка основания и опорной платформы

Сам процесс изготовления такого станка начинается с разработки пресс-формы: она представляет собой металлический короб прямоугольной формы, дно и крышка которого – съемные. Размеры такой формы определяют размеры брикетов макулатуры, которые можно будет делать с его помощью. Поэтому ее высоту и ширину каждый определяет своими руками.

Основание и опорная платформа для домкрата или гидронасоса должны быть максимально прочными, поскольку именно на них приходиться получаемое давление при работе пресса.

Чтобы сделать такие части гидравлического пресса, можно использовать обычный металлический профиль прямоугольного или квадратного сечения. Отрезав несколько деталей нужной длины, их прикладывают один к другому боковыми стенками, сваривая с обеих сторон швы сварочным аппаратом.

Из таких же элементов можно сделать и стойки упора, которые нужно приварить к основанию производимого гидравлического станка.

Разработка упора

Следующий этап – разработка съемного упора, который будет перемещаться по стойкам, передавая при этом давление от домкрата на обрабатываемый материал. Для этого подойдут отрезки стальной полоски, длина которых должна быть немного меньшей, чем расстояние между стойками. Соединив сваркой такие отрезки, такая самостоятельно сделанная деталь фиксируется для перемещения по стойкам. Для этого используются две стальные пластины, длина которых равна длине упора вместе с шириной стоек. Проделав отверстия в этих пластинах и упоре, при помощи обычных гаек они соединяются между собой так, чтобы пластины располагались по обе стороны стоек.

Последний этап самостоятельной разработки гидравлического пресса – установка домкрата. Мощность такого станка будет зависеть только от мощности используемого домкрата. Для достижения высокой мощности работы аппарата потребуется использование электропривода. В результате этого можно будет прессовать различную макулатуру своими руками, используя получившиеся брикеты как эффективный вид топлива.

Виды прессов для макулатуры и картона, изготовление своими руками

Работа любого предприятия невозможна без образования отходов. Это может быть, например, упаковка из картона или ненужные документы. Низкий объем плотности бумажных изделий требует больших площадей для хранения. Пресс для макулатуры создает уплотнение бумаги в десятки раз, что обеспечивает экономию места в складских помещениях. К тому же прессованную бумагу удобно транспортировать. Если на предприятии периодически скапливается макулатура, есть смысл приобрести или изготовить пресс для отходов макулатуры.

1. Особенности применения
2. Классификация по типу привода
3. Гидравлические
4. Механические
5. Гидромеханические
6. Классификация по способу загрузки
7. Горизонтальные
8. Вертикальные
9. По месту использования
10. Стационарные
11. Мобильные
12. Делаем своими руками гидравлический пресс
13. Инструменты и оборудование
14. Изготовление и эксплуатация
15. Механический пресс своими руками
16. Инструменты и оборудование
17. Изготовление и использование

Особенности применения

Пресс предназначен для подготовки к утилизации отходов из бумаги и пластика. Он может использоваться для следующих материалов:

1. Бумажные изделия в виде отдельных листов, книг, брошюр, плакатов, чертежей.
2. Упаковка из бумаги.
3. Гофрированный картон.
4. Канистры и бутылки из пластика.

Для подготовки к утилизации при помощи пресса подходят и другие материалы, имеющие низкий объем плотности и прочности.

Если спрессовать стандартные пакеты, они будут занимать объем и площадь в 20 раз меньше, чем в обычном состоянии. Поэтому доставка отходов в таком виде до места утилизации гораздо легче и дешевле.

Классификация по типу привода

После долгих лет работы с отходами из бумаги, инженеры начали разрабатывать различные конструкции прессов для макулатуры, отличающихся по таким признакам:

• тип привода
• размер
• тип загрузки
• сила прессования
• объем площади рабочей камеры
• мобильность

По размеру можно выделить профессиональные, компактные и стандартные прессы для макулатуры.

В зависимости от типа привода, который определяет конструктивные особенности, пресс для картонных изделий бывает:

• гидравлический
• механический
• гидромеханический

Гидравлические

Действие такого пресса осуществляется при помощи гидравлического привода. Устройством обрабатывают макулатуру, резину, пластик и прочие подобные материалы.

Система управления пресса бывает автоматической, полуавтоматической и ручной.

По характеристикам гидравлические прессы подразделяются в зависимости от:

• размера
• производительности
• усилия прессования
• скорости движения рабочей плиты

Гидравлическим приводом может обладать мощный стационарный пресс или мобильное мини-устройство.

Механические

У механических изделий имеется ручной привод. Он отличается от других приводов наличием следующих особенностей:

• малогабаритен
• маленький вес
• низкая производительность
• не нуждается в электропитании
• небольшое усилие прессования

В плане конструкции ручной пресс может быть винтовой, ротационный, эксцентриковый и рычажно-коленчатый.

Устройства используются на производстве, где объемы отходов небольшие.

Гидромеханические

Гидромеханические прессы имеют рычажный привод. Отличительными признаками устройства являются:

1. Высокая скорость и малые усилия в начале рабочего хода пресса.
2. В конце хода усилие пресса увеличивается, а скорость снижается.
3. Низкие затраты энергии на переработку сырья.

Устройства способны прессовать металлические отходы, поэтому их часто используют в машиностроении. Гидромеханические прессы имеют высокую производительность, обеспечивают экономичную обработку материала.

Классификация по способу загрузки

По способу загрузки модели пресса бывают горизонтальными и вертикальными.

Горизонтальные

Горизонтальная загрузка характерна для мощных стационарных устройств с непрерывным рабочим циклом. На рынке представлены небольшие горизонтальные прессы для макулатуры с гидравлическим приводом и невысокой производительностью. Такие устройства подходят для малых предприятий, учреждений и торговых точек.

Пресс небольшого размера прост в использовании, для работы на нем достаточно одного человека. Стоимость устройства составляет 60000 рублей.

Вертикальные

Маленькие и стандартные прессы в основном с вертикальным способом загрузки. По характеристикам такие агрегаты более мощные. При помощи их происходит прессование макулатуры, пластика и металла толщиной до 1,5 мм.

Работа с вертикальным прессом для картона будет под силу одному человеку. Цена пресса 70000 рублей.

По месту использования

В зависимости о того, где будут использоваться установки, они могут быть стационарными и мобильными.

Стационарные

Стационарные имеют большую мощность и постоянное место работы, куда идет поставка материала. Устройства устанавливают на предприятиях, занимающихся приемом и переработкой вторсырья или в местах скопления отходов из бумаги и картона.

Отличительные признаки стационарных прессов:

• постоянное местонахождение
• большие размеры
• высокая мощность и производительность
• дополнительные функции и оснащение

Мобильные

Мобильные установки предназначены для перевозки отходов и работы в необходимых местах. Для подобных агрегатов характерно:

• небольшая мощность и производительность
• маленькие габариты
• не требуется постоянное местонахождение

Мобильный пресс перемещается к местам скопления отходов, может устанавливаться на тележку или легковой автомобильный прицеп.

Устройство чаще всего используют:

1. Предприятия, которые занимаются вывозом макулатуры на заказ.
2. Организации, имеющие большой оборот упаковочной тары.
3. Компании, специализирующиеся на утилизации вторсырья.

Делаем своими руками гидравлический пресс

Если недостаточно финансовых ресурсов для покупки пресса, можно сделать пресс для макулатуры своими руками. Для этого необходимо уметь работать со сварочным аппаратом и иметь слесарные навыки.

Инструменты и оборудование

Чтобы сделать пресс, нужно подготовить:

• сварочный аппарат с электродами
• болгарку
• стальной профиль толщиной 5 мм
• стальной лист толщиной 2 мм
• стальная плита толщиной 10 мм
• гидравлический домкрат
• пружины – 2 штуки

Для работы необходимо уметь конструировать. Чертеж стандартного гидравлического пресса для макулатуры выглядит следующим образом.

Изготовление и эксплуатация

В первую очередь изготавливается основание в форме прямоугольника. Далее, к боковым частям основания нужно приварить стойки, в их пазах расположится траверса. Верхняя часть стоек соединяется перекладиной. Траверса крепится на пружины между стойками, на нее помещается домкрат, а снизу устанавливается плита. К открытому верху короба следует приделать надежную дверцу с одной стороны.

Перед использованием оборудования необходимо обучить персонал. Установки нужно снабдить системой безопасности. Для обеспечения работы пресса в любых погодных условиях, следует запастись специальными смазочными материалами. Чтобы производительность была высокой, необходимо проводить обслуживание устройства в соответствии с установленными правилами и соблюдать технику безопасности.

Механический пресс своими руками

При отсутствии умения работать на станках, можно заказать нужные детали у токаря.

Инструменты и оборудование

Для изготовления устройства понадобится следующее:

• болгарка
• дрель
• сварочный аппарат
• шуруповерт
• фрезерный и токарный станок
• листы из стали
• болты, гайки
• уголки

Изготовление и использование

1. Основой пресса является каркас из уголков, который обшивается металлическими листами.
2. Из четырех, скрепленных между собой, металлических уголков или брусков длиной 80 см и четырех 60 см сделать два прямоугольника, которые будут являться нижней и верхней частью короба.
3. Металлические прямоугольники скрепляются при помощи вертикальных балок.
4. Получившийся короб обшивается металлическими листами, усиливается при помощи поперечных балок.
5. С одной из сторон конструкции прикрепляется дверца, через которую будут удаляться спрессованные бумажные брикеты.
6. Далее, следует изготовить поршень. Для этого металлические швеллеры 45-50 см соединяются друг с другом при помощи сварки с боков. Готовый поршень следует усилить балкой.
7. В центральной части балки приварить фланец, вставить в него прут с резьбой.
8. Для формирования конечной части каркаса, на противоположные длинные стороны основного короба нужно прикрепить два швеллера или металлических бруса длиной 10 см.
9. В верхней части, с боков швеллеров, приделать пару брус, между ними поместить подшипник в обойме, где будет находиться прут с резьбой, потом закрепить на фланце поршня.
10. Когда конструкция будет собрана, на прут следует надеть шайбу, потом гайку, что приведет в движение поршень. Вращение гайки можно осуществлять с использованием рычага.

Перед использованием пресса следует смочить водой и загрузить кипу макулатуры в устройство. Потом привести в движение поршень. Спрессованный под давлением материал вытащить и просушить.

Довольно простая методика использования конструкции поможет переработать бумажный мусор даже в небольшом помещении.
