Как изготовить оцилиндровочный станок своими руками?

Обработка древесины проводится на протяжении нескольких столетий. Издавна оцилиндрованные бревна использовали для того, чтобы возводить дома, бани и иные сооружения. Процесс придания правильной формы бревнам достаточно сложный, предусматривает применение специальных оцилиндровочных станков. Создать оцилиндровочный станок своими руками решают многие, кто достаточно часто работает с бревнами. Ручным методом провести обработку качественно практически невозможно, при этом требуется достаточно много времени. Рассмотрим особенности того, как сделать оцилиндровочный станок своими руками, какие есть разновидности подобного оборудования и многие другие моменты.

Использование оборудования

Современные станки позволяют провести оцилиндровку так, что подготовленное бревно пригодно для установки в стеновые конструкции без финишной обработки. Функционал может существенно различаться, зависит от особенностей конструкции оцилиндровочного станка и его стоимости.

При рассмотрении все чертежей и моделей оборудования, которое используется для оцилиндровки бревен, следует уделить внимание на нижеприведенные моменты:

1. Создание пазов, которые могут использоваться во время монтажа для решения различных задач.
2. Производство обрезной доски, паркета, плашек.
3. Выполнение работы по оцилиндровке, в том числе и финальный этап рассматриваемой задачи.
4. Фрезерование поверхности древесины для достижения нужных показателей шероховатости.
5. Создание венцовой чашки.
6. Производство лафет путем распила леса.
7. Создание компенсационного паза при помощи установленной дисковой пилы.

Следует учитывать тот момент, что оцилиндровочный станок, созданный своими руками, может не обладать всеми функциями, так как для этого при его производстве нужно использовать сложные проекты. Проще всего создать не универсальное оборудование, которое предназначено для решения конкретных задач, к примеру, оцилиндровки заготовок.

Особенности современных промышленных моделей

Главной особенностью моделей станков, которые выпускают известные производители на сегодняшний день, является использование лазерного указателя для контроля движения каретки. Этот момент обуславливает высокую точность обработки и возможность проведения всего процесса без переустановки заготовки. Таким образом, управляемая ЧПУ каретка с набором инструментов движется по направляющим и выполняет различного рода операции.

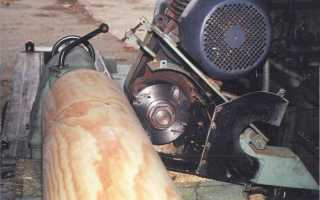

Станок для оцилиндровки бревна

Как показывает практика, своими руками можно сделать модель, которая будет иметь ручное управление и возможность обработки заготовок длиной до 7 метров.

Особенности устройства рассматриваемой конструкции

При рассмотрении того, какие оцилиндровочный станок самодельный чертежи может иметь отметим, что зачастую конструкция имеет нижеприведенные элементы в той или форме их реализации:

1. Основным и самым громоздким элементом становится рама. Именно на ней концентрируется напряжения и крепятся все остальные элементы. При изготовлении рамы рекомендуется использовать прямоугольный трубопрокат. Соединение всех элементов зачастую проводится при помощи сварки, что позволяет ускорить работу и создать по-настоящему прочную конструкцию. Однако можно проводить создание рамы и при использовании сочетания болта и гайки. Разборные станины более мобильные, но обладают меньшей жесткостью.
2. Направляющие, по которым будет передвигаться пильный силовое и пильное устройство. Длина бревен может достигать несколько метров, а вес десятки килограмм. Для того чтобы существенно упростить задачу по обработке следует создавать самодельный оцилиндровочный станок, на котором движется инструмент, а не заготовка.
3. Бабки: передняя и задняя, в некоторых случаях, только одна. Они необходимы для того, чтобы крутить бревна во время их обработки. Отметим, что передняя довольно часто имеет делительную головку и систему крепления заготовки. При помощи делительной головки можно задать угол поворота на каждом этапе обработке, что необходимо для повышения качества заготовки.
4. В качестве режущего инструмента, как правило, используется фреза. Существует достаточно большое видов этого режущего инструмента. При рассмотрении того, как сделать фрезу своими руками отметим, что работ сложна, предусматривает использование проката из инструментальной стали, которая имеет повышенную прочность и невысокую степен обрабатываемости.
5. Качественная фреза имеет сменные ножи, которые можно при необходимости затачивать и заменять. Сама фреза с течением времени не изнашивается.
6. Чтобы правильно разместить бревно, которое имеет большой вес, устанавливаются специальные рычаги.
7. Ролики, выступающие в качестве упора, не позволяют бревну во время обработки провисать, тем самым существенно повышается качество получаемого материала.
8. Практически все модели имеют механические тормоза, которые устанавливаются на обеих сторонах каретки. Они необходимы для выполнения работы по выборке венцовой чаши.
9. Устройство, которое позволяет проводить вращение стала вручную на момент прорезки продольного паза.

Эти элементы имеют многие чертежи, которые можно использовать создавая оцилиндровочный станок своими руками в домашних условиях. Однако можно существенно упростить конструкцию при учете того, для решениях каких задач она создается.

Создание самодельного станка

Схема создания своими руками рассматриваемого станка предусматривает использование пилорамы в качестве основы. При проведении работы будет установлен упор вместо переднего упора, для вращения заготовки будет устанавливаться ручка или мотор.

Довольно сложно создать свой режущий инструмент – сборную фрезу. Как правило, она изготавливается путем соединения нескольких частей из прочного материала. Для передвижения фрезы устанавливается рельса.

При планировании по установке оборудования стоит помнить о том, что окончательный вес, самой конструкции и заготовки, может достигать нескольких сотен килограмм. Именно поэтому следует проводить установку станка исключительно на бетонное основание или плотно утрамбованный грунт, на котором положен толстый и прочный брус.

Оцилиндровочный станок, сделанный своими руками, не будет обладать высокой точностью и многофункциональностью как промышленные варианты исполнения, но для решения большого количества задач в быту его все же будет достаточно. Процесс сборки следующий:

1. Для начала следует провести сбор рамы. Для этого понадобится строительный уровень, так как погрешность не должна превышать показатель 0,5 мм на один метр. При сборку чаще всего используются прямоугольный брус из стали, реже трубы. Соединять их можно сваркой или разборным крепежным элементом, комбинировать их для упрощения процесса переустановки станка.
2. Следующий шаг заключается в установке силовых агрегатов и бабок. Следует учитывать важность правильного выбора электродвигателя. Ранее только трехфазные варианты исполнения подходили для рассматриваемого случая, но современные варианты исполнения двухфазных моторов стало также возможно использовать (однако их стоимость довольно велика).
3. Уделяем внимание на правильно и надежность крепления силового кабеля. По возможности он защищается от механического воздействия.
4. Устанавливаемый силовой механизм можно оборудовать стопором.
5. Проводится заземление. Этому моменту также нужно уделить внимание, так как металлическая конструкция выступает в качестве проводника, и при несущественном повреждении силового кабеля электродвигателя ток может уходить на раму.
6. При установке электродвигателя с тремя фазами для вращения бревна следует учитывать, что расположение фаз определяет направление движения выходного шпинделя. При смене фаз можно также изменить направление вращения. Стоит помнить о технике безопасности работы с электричеством, особенно в случае трехфазной сети с напряжением 380 В.

При креплении бабок обращаем внимание на надежность соединения. При этом их оси должны совпадать, так как в противном случае оцилиндрованный брус подобным станком будет иметь большую погрешность в размерах, во время работы может возникать биение. Особое внимание уделяется балансировке фрезы – не сбалансированная фреза приводит к быстрому износу всего оцилиндровочного станка. Заключительным этапом становится непосредственно установка фрезы, которая должна крепиться очень надежно, предусматривается наличие страхующего элемента.

Назначение, устройство и самостоятельная сборка оцилиндровочного станка

Дома, дачи, срубы, бани из оцилиндрованного дерева всегда популярны. Качественная обработка древесины выполняется на специальных станках, позволяющих получить бревно одинакового диаметра по всей длине.

Последние модели оцилиндровочных станков выполняют еще целый ряд функций, но для простых действий можно изготовить такой агрегат своими руками.

• Функции
• Устройство
• Классификация
• Рекомендации перед приобретением
• Предложения для профессиональной работы
• Этапы конструирования станка самостоятельно

Функции

Основная функция, которой обладает любой оцилиндровочный станок, – обработка бревен как тела вращения фрезерованием. Но чтобы сложить сруб, просто цилиндрических заготовок недостаточно. И в этом случае на помощь придут дополнительные возможности оборудования:

• выемка пазов для формирования различных замковых соединений;
• изготовление паркетных плашек, бруса;
• пиление погонных изделий;
• распилка лесоматериала на лафет и далее на обрезные доски;
• все стадии оцилиндровки бревен, начиная от черновой и заканчивая финальной;
• выемка монтажных чаш и компенсационных пазов.

При этом само бревно не переустанавливается, а в ходе работы меняются фрезы и отдельные узлы. В результате получают детали с широким диапазоном диаметра. Ограничение касается длины обрабатываемых бревен: санки рассчитаны на семиметровые заготовки. Умелое сочетание фрез с приемами работы позволяет изготовить сложные деревянные конструкции.

Устройство

Установка имеет несколько основных узлов. Станина выполнена в виде металлической рамы. Может иметь жесткое сварочное соединение в виде прямоугольной трубы или мобильное соединение отдельных металлических элементов с помощью болтов и гаек. Является основанием для крепления всех элементов конструкции.

В оцилиндровочном станке присутствуют направляющие, по которым передвигается пильный инструмент. Обычно они составляют единую конструкцию с металлической рамой. В отдельных типах установок по направляющим перемещается бревно.

Может быть одна или две (передняя и задняя) бабки. Их назначение – закрепить и крутить бревно. На передней бабке в некоторых моделях станков расположена делительная головка, служащая для установления определенного угла поворота для разных этапов обработки.

Узел для крепления инструментов и механизмов перемещения – суппорт.

Основное назначение фрезы – крепление режущего инструмента. Она также обеспечивает уменьшение вибрации, увеличение точности выполняемых операций и легкости вхождения в заготовку. Бывают фигурные и универсальные фрезы.

Ножи оцилиндровочного станка изготавливаются из стали высокой марки. Крепится режущий инструмент во фрезу так, чтобы легко можно было его заменить или снять для заточки.

Кроме этого, устанавливаются дополнительные элементы. Это рычаги, обеспечивающие удобство установки заготовки на раму, и ролики-упоры, не дающие ей провисать. Также присутствуют тормоза и фиксатор каретки. Они используются в станках с функцией выборки венцовой чаши и устанавливаются на окончание каретки. Для выемки продольного паза применяют регулятор вращения бревна.

Современные производители деревообрабатывающего оборудования комплектуют такие станки для оцилиндровки автоматизированными модулями с компьютерным управлением.

Классификация

Специалисты предлагают классифицировать оцилиндровочные станки по пяти параметрам:

• типу механизма;
• способу перемещения бревна;
• уровню автоматизации;
• типу питания привода;
• диаметру используемой заготовки (минимально – 80 м, максимально – 500 м).

Используют в установках два типа механизмов. Первый – проходной (роторный), позволяющий непрерывно передвигать древесину через фрезу. Второй – циклический (токарный), в котором обработка выполняется при повторении цикла действий.

Если циклические действия выполняет режущий инструмент, станок относят к цикло-проходному типу, а если перемещается бревно – цикло-позиционному. В механизмах бревна имеют возможность как вращаться, так и двигаться прямолинейно вдоль направляющих.

Рекомендации перед приобретением

Для выбранного уровня производительности важно учесть степень автоматизации оцилиндровочного станка.

В механизированных моделях оператор загружает и выгружает бревна, проводит настройку и регулировку механизмов. Он также следит за качеством выполняемых работ, всеми этапами операций.

В автоматизированных оцилиндровочных станках для специалиста, его обслуживающего, отводится роль контролера за процессом.

В полуавтоматизированных установках мастер подключается к процессу после выполнения станком одного цикла операций.

Обратите внимание! Для создания оптимальных и бесперебойных условий функционирования важно выбрать подходящий тип питания привода.

Электрический может работать без перерыва при условии, что электролинии надежные или есть генератор дополнительного питания. Бензиновый требует постоянной заправки, но не зависит от внешних факторов.

Но основной выбор стоит между проходным и цикловым типами. Проходной обеспечит высокую производительность, порой за счет качества обработки. Большинство моделей таких станков не имеет возможности делать поверхность бревна гладкой, без заусениц и шероховатостей. Цикловые установки работают значительно медленнее, но при этом имеют ряд достоинств:

• обеспечивают очень высокое качество обработки;
• выполняют весь набор операций;
• имеют компактные габариты;
• конструкция устойчивая и комфортная в обслуживании.

Кроме всего перечисленного, важную роль играет цена, производитель оборудования и требуемое качество обработки.

Предложения для профессиональной работы

На рынке деревообрабатывающего оборудования есть предложения любой ценовой категории и под разный технический запрос. Наибольшей популярностью пользуются такие модели, как «Шервуд», «Термит», «Кедр», «Тайга», «Терем» с полным циклом функций.

Технические характеристики представлены в таблице.

Этапы конструирования станка самостоятельно

Приобретение профессиональной установки для получения обработанной древесины – дорогое удовольствие. Но есть альтернативное решение: можно сделать станок для оцилиндровки бревна своими руками.

В качестве основания используется пилорама. Конус в передней части меняют на упор. В заднюю бабку вставляют подшипник. Понадобится также электрический мотор для обеспечения кручения бревна. Вращение может быть ручным, тогда необходимо сделать ручку.

Фреза собирается как отдельный узел из очень прочного материала. Ее передвижение можно обеспечить с помощью укладки рельсы. Это путь, по которому будет передвигаться фреза. В такой конструкции заготовка должна располагаться вдоль рельсы и вращаться так, чтобы фреза скользила по ней.

Перед установкой оцилиндровочного станка проводится бетонирование (в случае отсутствия) или утрамбовка площадки требуемого размера. Далее происходит сборка секций рамы, выравнивание их по уровню в горизонтальной плоскости. Максимальная погрешность при установке не должна превышать 0,5 мм на 1 м во всех направлениях. Высота установки 20 см.

Последующие этапы сборки такие:

• установка силового механизма;
• установка передней и задней бабок так, чтобы их оси совпадали и были параллельны направляющим;
• крепление стоек под трос для мобильного силового кабеля;
• натяжение троса;
• оборудование прижим-стопора под силовой механизм;
• монтаж заземления;
• подключение двигателя и проверка направления вращения пиломатериала. Нужное направление регулируется сменой порядка подключения фаз двигателя;
• монтирование фигурной фрезы на коническую деталь с помощью болтов;
• ввинчивание универсальной фрезы в корпус фигурной. Для того чтобы избежать разбалансировки, узел затягивается ключом;
• проверка правильности сборки.

Самодельный станок требует профилактики при длительном простое или установке во влажном помещении.

Строительство частного дома, дачи, жилого сруба требует качественного лесоматериала, который обработан на профессиональном оборудовании. Для технических построек оцилиндровать древесину можно самостоятельно.

Самостоятельное изготовление оцилиндровочного станка для обработки древесины

С давних времен человечество использует деревья для строительства жилья. Это материал широко распространен, не требует сложной подготовки и хорошо сохраняет тепло. В настоящее время дерево можно подвергнуть любой обработке, чтобы придать желаемую форму бревну. Для получения ровных бревен с одинаковой площадью сечения применяют станки для оцилиндровки.

Такая установка позволяет осуществлять различные операции обработки древесины:

1. Оцилиндровка дерева.
2. Изготовление пазов.
3. Производство обрезной доски.
4. Получение элементов для паркета.
5. Обрезка досок.
6. Производство бруса.
7. Фрезерование гладкого бревна.
8. Пиление древесины на лафет.

Оцилиндровочные установки находят применение на пилорамах, больших производствах и в личном хозяйстве. Главной функцией оборудования является снимание верхнего слоя древесины посредством применения фрезы и различными типами ножевых инструментов.

1. Разновидности оцилиндровочного оборудования
2. Особенности устройства станков для оцилиндровки
3. Выбор станка для производства оцилиндрованного бревна
4. Самостоятельное изготавливание станка для работы с древесиной
5. Преимущества самодельного станка

Разновидности оцилиндровочного оборудования

Зависимо от технологии станок для оцилиндровки бревна подразделяется:

• Проходной – осуществляет переработку древесины во время движения, не делая остановки.
• Цикловой – при обработке древесины происходит прерывание перемещения бревна. Схема движений представляет собой цикл операций.
• А также цикловые установки классифицируются на два подвида:
• Цикло-позиционные – обработка материала происходит в процессе продвижения касательно инструмента
• Цикло – проходные – древесина подвергается деревообработке инструментом, который сам делает нужные движения.

По механизму работы станки разделяются на:

1. Механические – предполагают наличие оператора, который осуществляет регулировку режимов, настройку, загрузку и разгрузку оборудования.
2. Автоматические – вся схема обработки производится станком. Существуют модели, где человеку нужно произвести только загрузку материала.
3. Полуавтоматические – установка выполняет автоматически только один цикл операций, а потом человек снова должен запустить механизм.

Станок для оцилиндровки бревен в случае отдельного вида дает разную производительность. Проходное оборудование более производительно, но уступает по правильности обработки и образованию выраженной шероховатости материала.

Особенности устройства станков для оцилиндровки

Установка состоит из основных блоков – металлическая рама, передняя и задняя бабки, фрезы. Обычно в качестве рамы служат квадратные трубы, обладающие направляющими для движения силовой конструкции и каретки. Бабки требуются для закрепления бревна в центральной части и для толчка к вращательным действиям.

Основным ходовым инструментом выступают фрезы. Они обеспечивают легкое вхождение в древесину, уменьшая вибрации и увеличивая точность. Они бывают универсальные и фигурные. Универсальная фреза применяется при классической оцилиндровке, фрезеровки и выборки венцевых чашек. Фигурная фреза употребляется при выборке пазов.

Фрезы оснащены ножами, которые можно снять. При несоответствии получаемых параметров бревна необходимо заменять ножи. Они изготавливаются из прочной стали и применяются продолжительное время.

Выбор станка для производства оцилиндрованного бревна

Для выбора станка не следует ориентироваться на разрекламированные установки. Нужно хорошо оценить предлагаемые образцы. Конечно, полезно побывать на производствах, где используют такие станки. Общение с непосредственными операторами оборудования принесет неплохие плоды при выборе установки.

На российском рынке широко представлены следующие модели: Русь, Шервуд и Термит. Оборудование Шервуд и Русь могут быть отдельными составляющими, или входить в состав деревообрабатывающей системы. Объем бревна, которое проходит через данные установки, составляет 24 см. существуют модели, пропускающие большие диаметры. Такие установки применяемы при обработке различных материалов: береза, дуб, ясень, сосна и другие.

Конечно, приобрести популярные станки можно, но иногда приходится их переделывать под собственные нужды. Поэтому более практичным способом иногда выступает изготовка оцилиндровочного станка своими руками.

Самостоятельное изготавливание станка для работы с древесиной

Самодельный оцилиндровочный станок предпочтительно выполнить с применением пилорамы. Чтобы происходило кручение бревна, применяется электрический мотор, устанавливаемый дополнительно. Заместо переднего конусной конусной части делается упор, подшипником для которого служит бабка, располагающаяся сзади.

Изготовление фрезы происходит путем сбора из составляющих элементов. Для движения фрезы употребляется рельса. Установка напоминает фрезерный станок, так как установка бревна происходит в имеющиеся пазы, потом происходит кручение. В итоге фреза начинает перемещаться вдоль бревна.

Самодельный оцилиндровочный станок крепится на твердую поверхность, предпочтительно бетонную. При изготовке рамы также используются шпалы или толстый брус.

Этапы сбора станка:

• Собирание рамы, используя уровень для размещения в устойчивом горизонтальном положении. Обычно высота рамы достигает 20 см.
• Монтирование силовой конструкции (передних и задних бабок), на которую натягивается трос крепления электрокабеля.
• Оборудование силовых стоек стопором.
• Обеспечение заземления.
• Подключение двигателя, приводящего к кручению бревна. При этом следует ориентироваться на точное подключения фаз. При неправильном подключении направление силовой головки не совпадет с направлением кнопок.
• Проверка направления кручения бревна. При неправильном направлении необходимо заменить фазы на электрическом моторе. Следует помнить, что пока не будет правильно подключены фазы питания, вращательные действия бревна и двигателя запрещены.

А также следует прочно закреплять бабки, устанавливая их одновременно с направляющими. Линии движения осей стоек должны быть похожи. Для этого меряется точная длина между продольным профилем и центральной частью стойки и между ближайшей направляющей и центром бабки. Эти расстояния должны быть равны для обеих бабок.

После всех операций монтажа следует проверить правильность сборки и горизонтальность рамы.

После продолжительного стояния без работы своего станка или нахождения во влажном помещении нужно перед запуском выдержать установку в сухом помещении для удаления лишней влаги.

Видео: самодельный оцилиндровочный станок.

Преимущества самодельного станка

Оцилиндровочный станок, сделанный своими руками, обладает определенными преимуществами:

1. Небольшой расход древесины.
2. Получение материала для любых собственных нужд.
3. Достижение хорошего качества получаемого бревна.
4. Наличие станка под рукой.

Конечно, как и любой покупной станок, самодельное оборудование требует приобретение комплектующих частей. Но обработка древесины на своем оборудовании получается более подходящей к личным целям применения получаемого бревна. Достижение определенных технических свойств у изделий происходит при наличии самодельного оцилиндровочного оборудования.

Как сделать оцилиндрованное бревно своими руками?

Инструкция по сборке сруба своими руками. Свой деревянный дом-сруб — информация от профессионалов: от подготовки инструмента до выбора стройматериалов для сруба с изложением технологии строительства. Полезно для самостроя и начинающих мастеров.

УСПЕХА ВАМ!

Внимательно несколько раз прочитайте материал, изложенный в книге. Это позволит Вам чётко представить весь технологический процесс, всю работу в целом, и при возведении сруба уже не придётся так часто заглядывать в книгу. Работа будет идти быстрее, и у Вас всё получится!

Известно, что дом должен стоять на фундаменте, и следовало бы начать с него, но это несколько другая тема, поэтому на рисунке вместо фундамента изображены временные подкладки 1. Когда появится возможность (даже через несколько лет), они не помешают Вам завести под сруб постоянный фундамент.

Сруб — это бревенчатое строение без пола, обрешетки и крыши, т. е. основная конструктивная часть дома. Он состоит из нескольких венцов, количество которых определяет высоту сруба. Венец — прямоугольная конструкция, состоящая из перпендикулярно уложенных брёвен, скрепленных между собой в углах замковым соединением.

Первым венцом сруба является окладной венец 2, вторым и основным — нижняя обвязка 3, в которую врезают лаги 4. Лаги стягивают нижнюю обвязку и несут пол, а окладной венец служит для усиления нижней обвязки и предохраняет ее от загнивания. Со временем его можно заменить. Венцы от нижней обвязки до начала оконного проёма называются подоконными 5. Далее идут оконные венцы 6, затем — надоконные. Первым надоконным венцом является замыкающий венец 7. Конструкция, служащая основой для крыши, называется верхней обвязкой. Она состоит из двух верхних прогонов 8 и подстропилин 9. Что такое стропила 10 и угловые верандные столбы 11 понятно из рисунка.

Давайте условимся называть бревна в венцах, лежащие перпендикулярно прогонам, поперечными, а венцы, в которых имеются оконные или дверные проёмы, — разрезными. Брёвна, образующие проёмы, называются «коротышами». Они могут быть различной длины в зависимости от расположения окон и дверей.

Традиционно по мере возведения сруба на Руси вели обработку брёвен на высоте. В некоторых фильмах Вы, наверное, видели, как плотник, сидящий верхом на бревне, лихо и споро орудует топором. Давайте подробно рассмотрим, какие операции он выполняет. Прежде всего ему нужно затащить подготовленное бревно наверх. Затем, сделав разметку, произвести по ней рубку и уложить бревно на определённое ему место. Согласитесь, такая работа на высоте требует большой квалификации и мастерства. Вам, как начинающему плотнику, вряд ли удастся с первого раза обработать бревно с необходимой точностью. Наверняка придётся неоднократно снимать и вновь укладывать бревно, подгоняя его по месту. Малейшая неосторожность при таких манипуляциях приводит к травмам. Облегчить свою работу и существенно обезопасить себя можно, установив леса. Их необходимо изготовить удобными и надёжными, выдерживающими не только Ваш вес, но и вес обрабатываемого бревна. Поэтому установка таких лесов требует много дополнительного строительного материала и времени. Но даже при соблюдении всех требований работа на высоте с топором (в том числе и на лесах) без достаточного навыка опасна!

Мы предлагаем Вам возводить сруб частями, каждая из которых имеет высоту человеческого роста. Этот способ называется рубкой с последующей перекладкой. Он заключается в том, что отдельные части сруба после изготовления на земле разбираются и перекладываются на основной сруб. Перекладки позволят Вам все работы с топором производить стоя на земле, и наружные леса не понадобятся. В данном случае мы используем две перекладки, так как, на наш взгляд, это оптимальный вариант для начинающего строителя. Пусть Вас не смущают затраты времени на дополнительную разборку и сборку венцов. Они с лихвой компенсируются удобством и безопасностью работы, ибо хорошо и удобно оборудованное рабочее место — залог высокой производительности труда. Подробнее о том, как осуществляется перекладка, Вы узнаете далее, а пока продолжим знакомство с терминологией.

Прилегающая к корню часть ствола дерева называется комлем. Начиная рубить дом, Вы должны знать, что не бывает идеально ровного бревна. Любое бревно обладает сбежестостью, т. е. уменьшается в диаметре от комля 1 к вершине 2. Поэтому при укладке бревен одно на другое необходимо чередовать комли и вершины.

При сборке сруба, для того чтобы один венец плотнее примыкал к другому, вдоль бревен выбирается паз 3. Другой часто производимой операцией при обработке бревен является изготовление канта 4.

Конец бревна, стесанный с двух параллельных сторон, называется «болваном» 5, образующиеся при этом плоскости — щеками 6, а необработанная, выпуклая поверхность — обзолом 7.

Основными конструкционными элементами сруба, служащими замковыми соединениями бревен, являются «лапа» 8 и «ласточкин хвост» 9. Для дополнительного крепления бревен в венцах используют соединение шкант 10 — луза 11, а столбы и стропила надежно устанавливаются с помощью шипов 12.

Особое внимание Вы должны уделить подбору инструмента. Самый главный из них — плотницкий топор 1. Он должен подходить Вам по весу и удобно лежать в руке. Предназначение таких инструментов, как стамеска 2, отвес 3, ножовка 4, двуручная пила 5, скоба 6, штыковая лопата 7, а также рулетки 8, линейки 9, угольника 10, цветных карандашей или восковых мелков 11 не должно вызывать вопросов. Малорастягивающийся шнур 12 и шило 13 применяются для разметки, а уровень 14 — для проверки горизонтальности. Для изготовления уровня возьмите упругий резиновый шланг длиной 5-8 м, диаметром около 1 см, концы которого надеваются на две прозрачные стеклянные трубочки такого же диаметра длиной 15-20 см. Получившийся прибор заполняется подкрашенной водой. Кроме уровня, необходимо самому сделать шаблон 15 из оргстекла толщиной 2-3 мм и черту 16 — основные разметочные инструменты, а также «бабу» 17 — основной «ударный» инструмент, изготавливаемый из березовой чурки с вколоченными в нее двумя скобами.

Если у Вас появилась возможность приобрести бензопилу — не упускайте ее. Бензопила существенно облегчит Вам труд, сэкономит Ваши силы и время.

Чтобы избежать при строительстве травм и других «неприятностей», предлагаем ознакомиться со страничками специальных приёмов работы и техники безопасности.

Начинать строительство нужно с заготовки леса. Лучше всего применять хвойные породы — сосну и ель. Осина хороша для изготовления срубов бань и колодцев — она не боится воды. А вот березу использовать нельзя, так как она быстро начинает гнить и при обработке ведет себя очень «капризно». Поскольку она хорошо горит и дает много тепла, приберегите ее для вашего камина. После того как лес срублен, его нужно окорить и высушить.

Как сделать самодельный оцилиндровочный станок в домашних условиях

Станок оцилиндровочный создан для придания правильной формы брёвнам, идущим на возведение срубов. Использование станков позволяет ускорить и упростить подготовку древесины. Обработанные своими руками брёвна выходят одного диаметра, с пазом, проструганными поверхностями и подготовленными монтажными чашами.

Назначение станка для оцилиндровки

Станок для деревообработки полностью подготавливает бревно для установки в стеновые конструкции срубов. Функции деревообрабатывающих станков:

• изготовление пазов под монтаж;
• оцилиндровка брёвен (в том числе финальная);
• производство доски обрезной из лафета;
• производство плашек на паркет;
• фрезерование гладкой древесины;
• обрезка не обрезной доски;
• подготовка венцовой чашки;
• изготовление бруса;
• распилка леса на лафет;
• регулируемая скорость вращения бревна;
• выполнение компенсационного паза с помощью дисковой пилы.

Движение каретки контролируется лазерным указателем. Важное свойство оцилиндровочных станков — возможность выполнения любых манипуляций одним комплектом инструментов без переустановки бревна. Сочетание фрез и приемов позволяет изготовить сложные изделия с разным диаметром, например, балясины. Своими руками можно обработать бревно длиной до 7 м.

Устройство станка для оцилиндровки

Чертеж станка для обработки брёвен включает:

• металлическую раму, как правило, изготовленную из прямоугольного трубопроката;
• направляющие для передвижения пильного и силового устройств;
• бабки для крепления бревна и его кручения. Передняя оснащается делительной головкой, с помощью которой фиксируется ствол. Туда же устанавливается шпиндельная головка;
• фрезами обрабатывается древесина. Фигурная фреза выбирает паз для монтажа. Универсальная фреза предназначена для вырезки венцовых чашек, обработки плоскостей, оцилиндровки;
• ножи для фрез съемные. Производятся из хорошей стали, их можно заменять и точить, не трогая фрезу;
• рычаги для размещения бревна;
• ролик-упор для предотвращения провисания бревна;
• механические тормоза устанавливаются с двух концов каретки и используются во время выборки венцовой чаши;
• фиксатор каретки останавливает ее во время выборки чаш;
• устройство для вращения ствола вручную: используется во время прорезки продольного паза.

Виды станков для оцилиндровки

Механизмы для оцилиндровки подразделяются на следующие типы:

1. проходные.
2. цикловые.

Проходные станки обеспечивают постоянное продвижение ствола. Во время обработки бревно продвигается через инструмент.

Цикловые станки передвигают и обрабатывают древесину в ходе цикличных движений и подразделяются на:

• цикло-проходные: бревно неподвижно, двигается резак;
• цикло-позиционные: инструмент неподвижен, двигается материал.

При деревообработке используется два типа движений: прямолинейные и вращательные. Форма конечного изделия зависит от комбинации движений. При цикло-проходном механизме брёвна двигаются прямолинейно, а инструмент вращается. При позиционном движении ствол вращается, а резец двигается вдоль его оси.

Промышленный оцилиндровочный станок точит или фрезерует древесину. Процесс точения возможен при быстром вращении бревна. В результате образуется много опилки. Во время фрезерования отходы образуются периодически, вращается в данном случае инструмент.

Оцилиндровочное оборудование делится на три категории по уровню автоматизации:

• механизированные станки. Загружает материал рабочий, он же следит и настраивает механизмы.
• автоматические станки. Рабочий лишь контролирует все процессы. Загрузка и обработка происходит автоматически.
• полуавтоматические станки. Автоматически контролируется лишь одну стадию деревообработки, далее подключается рабочий.

Сравнение деревообрабатывающих станков

• проходные станки для оцилиндровки производительны, при этом допускают погрешности в обработке, шершавость поверхностей;
• цикловое позиционное оборудование очень качественно обрабатывает древесину и осуществляет все операции, но значительно уступает в производительности.

Благодаря компактным размерам и устойчивой базе цикловое позиционное оборудование широко используется в деревообработке.

Самодельный оцилиндровочный станок

Проще всего станок сделать своими руками из пилорамы. Вместо переднего конуса устанавливается упор. Подшипником для упора оснащается бабка, расположенная сзади. Для вращения бревна используется дополнительный электромотор или ручка.

Сложнее всего изготовить фрезу, поэтому ее составляют из частей. Следует выбирать максимально прочный материал. Передвигается фреза на дополнительной рельсе. Устройство схоже с обычным фрезерным станком: в пазы устанавливается бревно, запускается его вращение, фреза двигается вдоль.

Самодельный оцилиндровочный станок необходимо ставить на крепкое бетонное основание. Можно подготовить раму из шпал или толстого бруса, установленную на утрамбованный грунт.

1. Собирается рама. Используется строительный уровень, допускается погрешность до 0,5 мм на 1 м. Раму устанавливают на высоте 20 см.
2. Установка силового механизма, бабок.
3. На установленные стойки крепится трос для электрокабеля (мобильного).
4. Силовой механизм оборудуется стопором.
5. Обеспечивается заземление.
6. К электропитанию подключается мотор для вращения бревна. При подключении следует проверить соответствие фаз режимам. Если фазы подключены неправильно, при нажатии кнопок двигаться головка будет в другую сторону. Значит, фазы нужно поменять.
7. Проверяется направление вращения бревна. Меняется оно сменой фаз на электромоторе. До проверки подключения фаз категорически запрещено запускать двигатели вращения и станка.

Важно крепко и жестко закрепить обе бабки, установив их параллельно направляющим. Оси бабок должны совпадать! Станок быстро выйдет из строя, если не сбалансировать фрезы. Заключительный этап монтажа станка — установка фрез. Фигурная закрепляется на вал и крепится к конической части болтом. В ее корпус вкручивается универсальная и накрепко затягивается.

Если между запусками он содержался в сыром месте или перерыв между использованием составил более 8 недель, следует выдержать станок в сухом сарае для просыхания моторов.

Оцилиндровочный станок с подвижной кареткой в действии:
