Как сделать крупорушку своими руками?

Как сделать крупорушку своими руками в домашних условиях

Заслуженной популярностью пользуются, например, центробежные крупорушки (см. рис. 1). Принцип их действия, да и сами конструкции во многом напоминают всем известную электрокофемолку. Зерно разрушается ножами, вращающимися с большою скоростью, интенсивный его срез происходит у стенок, куда сырье отбрасывается центробежной силой. Оперативной регулировки измельчения здесь не предусматривается (см. табл.); размер срезанной фракции определяется ячейками сита, а производительность — остротой ножей, их размерами и скоростью вращения.

В шнековых крупорушках имеет место и срез, и смятие зерна благодаря вращающемуся стальному многограннику (обычно это — шестигранник или — в ряде самодельных конструкций — шлицевая часть от карданного вала) и колодкам с закаленными шлицами. Получающийся при этом продукт обычно перемещается вдоль оси, чему способствует смещение выходного отверстия вперед относительно входного бункера. Основные недостатки: притупление граней, приводящее к снижению производительности, и отсутствие четкой градации размеров получаемых фракций вследствие проскакивания слабо размолотых зерен в моменты появления «нулевых углов поворота» рабочих граней. Более совершенные конструкции с винтовым (как у бытовой мясорубки) шнеком, но их можно отнести к комбинированным измельчителям, ибо после шнека здесь к работе подключается еще и нож.

У мельничных крупорушек, пожалуй, древнейшая «родословная», что во многом обусловливается распространенностью в природе абразивного камня, а главное — его твердостью. Наждачный круг, используемый для жерновов, практически все время остается «острым», в отличие от металлических рабочих поверхностей всех других измельчителей, которые приходится то и дело затачивать. Основной недостаток мельничных крупорушек— большая сложность регулировки рабочего зазора Л.

Вальцовочные измельчители зерна, желудей и подобного им сырья отличаются простотой и точностью регулировки зазора Л. Как и у шнековых крупорушек, профиль зубцов может иметь разнообразное очертание. Однако рабочие поверхности вальцов со временем притупляются, и, если остроту их граней не восстанавливать, крупорушка работает в менее экономичном режиме — на смятие.

При изготовлении крупорушек данного типа в условиях домашней мастерской один из вальцов (или даже оба) заменяют цилиндрической теркой, и если она имеет калиброванную сетку, то в итоге можно получать фракции строго заданного размера.

К числу комбинированных крупорушек с минимальным проявлением указанных выше недостатков можно отнести самодельную конструкцию «Хадыженская», смастерить которую и предлагается . В ее основе — наждачный круг (закрепляемый на горизонтальном валу, вращающемся в однорядных радиальных шарикоподшипниках 80204 с двумя защитными шайбами) и устанавливаемый наклонно, на расстоянии Л от него (рабочий зазор), драчевый напильник.

Исходное сырье увлекается вращающимся наждачным кругом в пространство между цилиндрической поверхностью наждака и напильником Л, где и измельчается до нужной фракции. Требуемая величина Л выставляется регулировочным узлом, выполненным на основе болтового соединения.

Силовым агрегатом служит однофазный электродвигатель мощностью 1—1,5 кВт, крутящий момент с вала которого передается на дробильный узел благодаря клиноременной передаче. Размеры шкивов, приспособленных от списанной автотракторной техники, -^ исходя из соотношения скоростей вращения ведущего и ведомого валов. Ремень кордошнуровой, надежный, сечением В. В целях упрощения и удешевления конструкции регулировка его натяжения осуществляется. «сползанием» силового агрегата вниз, под воздействием собственной массы, для чего рама с выполненными в ней прорезями под крепежные болты электродвигателя устанавливается под углом 5—15° к горизонту.

(Основными материалами, требующимися для изготовления крупорушки «Хадыженская», служат стальной уголок 40×40 мм, болты М4, Мб, М8 и М10 с гайками и пружинными шайбами, а также 3-мм лист СтЗ. Корпус сварной. Его переднюю и заднюю стенки вырезают из 3-мм СтЗ, а в качестве боковин используют отрезки вышепоименованного уголка. Вал вытачивают из стали 40, а корпуса подшипников, как, впрочем, и прижимную гайку, изготавливают из стали 35.

К лицевой и задней стенкам корпуса стяжными болтами устанавливаются (с последующей фиксацией сваркой) лонжероны, образующие раму. В наклонные пазы стенок с закрепленными изнутри щеками-уплотнителями вставляют предварительно собранный узел вала с наждачным кругом. Корпуса подшипников зажимают с боков соответствующими элементами крепления, а сверху — лонжеронами, устанавливаемыми на стойках-болтах М8. Осевое смещение вала измельчителя исключают закреплением дополнительной стойки на заднем лонжероне рамы.

Драчевый напильник размещают на наклонной боковине (внутри корпуса крупорушки) таким образом, чтобы между его рабочим полотном с насечками и радиальной поверхностью наждачного круга выдерживался требуемый рабочий зазор, — для этого в конструкции измельчителя предусматриваются крепежно-регулировочный и регулировочный узлы. Фланец, устанавливаемый с помощью призматической шпонки на ведомом валу, служит для быстрой установки любых шкивов, в том числе — от автомобильных двигателей.

Как уже отмечалось ранее, для работы «Хадыженской» в бытовой электросети требуется однофазный электродвигатель. Подключение — через разделительный трансформатор, обеспечивающий безопасность при возникновении пробоя изоляции и других нештатных ситуаций. Однако в случае необходимости дефицитный на селе «однофазник» можно вполне заменить трехфазным электродвигателем, в том числе — от сельхозоборудования, выработавшего свой ресурс. Убедившись в исправности «трехфазника», его подключают к бытовой электросети по схеме с фазо-сдвигающими конденсаторами.

В состав электрооборудования крупорушки входят также магнитный пускатель, токовые реле, ремонтный рубильник с видимым разрывом цепи. Словом, желательно иметь все, чтобы работа на таком измельчителе была абсолютно безопасной.
Простая в изготовлении, крупорушка «Хадыженская» не представляет особых сложностей и при ее техническом обслуживании. Замена наждачного камня, например, выполняется в следующей незамысловатой последовательности.

Прежде всего, максимально ослабляют регулировочный, крепежно-регулировочный болты и из конструкции извлекают напильник. Отвинтив по нижней гайке на стяжных стойках-болтах М8, снимают верхнюю полураму. Затем вытаскивают из стенок корпуса в направлении хода проушин (разумеется, удалив для этого гайку М12, располагающуюся сзади) практически еще не разобранный узел вала измельчителя. Снимают задний подшипниковый узел, отвинчивают прижимную гайку и заменяют наждачный круг. Сборку же обновленной крупорушки выполняют в обратной последовательности.

Вообще-то в продолжительности срока службы «Хадыженской», что называется, не откажешь. В справедливости такого утверждения сможет убедиться каждый, смастерив себе столь надежную, добротную крупорушку, — благо, сил и средств на нее потребуется совсем немного.

Как сделать крупорушку своими руками

На рынке представлены разнообразные модели мельничного и зернодробильного оборудования. Однако не каждый фермер может себе это позволить, а еще подходящие модели не всегда легко купить и доставить. По этой причине сохраняется тенденция самостоятельно изготавливать необходимое оборудование своими руками из подручных материалов. Мельница или крупорушка своими руками могут быть изготовлены легко и с минимальными затратами. Особенно актуально для начинающих предпринимателей и небольших ферм.

1. Описание крупорушки
2. Для чего необходима крупорушка
3. Принцип действия
4. Виды изделия
5. Центробежная
6. Винтовая
7. Мельничная
8. Вальцовочная
9. Из чего можно изготовить крупорушку
10. Самостоятельное изготовление
11. Заключение

Описание крупорушки

Важно не путать крупорушку с мельницей. Последняя размалывает зерно в порошок – муку, а крупорушка только измельчает его. Это позволяет получить более мелкую фракцию зерна. Крупорушки, как видно из названия, используют для производства круп: риса, ячменя, гречки, проса, гороха, кукуруза и т. д.

Конструктивно крупорушка представляет собой довольно сложное техническое устройство, состоящее из нескольких рабочих элементов. Работает от электрического или ручного привода. Важной частью этого оборудования является сито – оно позволяет сортировать конечную продукцию по фракциям. Также конструкция может включать устройства для очистки зерна, воздуха и вентиляторы.

Крупорушки измельчают зерна для изготовления кормов

Для чего необходима крупорушка

Основное назначение крупорушки – изготовление зерновых продуктов, главным образом для производства кормов для домашних животных и птицы. Эти факторы определяют популярность оборудования. Дело в том, что стоимость готовых комбикормов довольно высока, поэтому их покупка значительно увеличивает затраты, особенно если учесть, что для крупных ферм требуется большой объем продукции. Если сельхозпроизводители выращивают зерновые культуры, самостоятельное производство круп для животных не только значительно снизит стоимость кормов, но и откроет возможность получит доход от продажи излишков. Преимущества такого подхода очевидны, поэтому сегодня крупорушку все чаще можно увидеть как на небольших фермах, так и на крупных сельскохозяйственных предприятиях.

Принцип действия

Порядок работы:

1. Зерновые загружают в специальный бункер для приема сырья.
2. Зерно доставляется на сито для калибровки.
3. Откалиброванное зерно направляется в дополнительную секцию очистки.
4. Очищенное зерно сортируется по размеру на четыре разные фракции. Это нужно для повышения качества обработки: одновременно может обрабатываться только одна фракция зерна. Таким образом, процесс измельчения происходит циклично.
5. Зерно подается на рабочие элементы, где измельчается.
6. После завершения процесса обработки готовое зерно сортируется по фракциям.

Стоит отметить, что результат работы существенно различается в зависимости от материала, из которого изготовлены рабочие элементы. При выборе того или иного материала следует руководствоваться тем, какое сырье будет обрабатываться.

Устанавливая разные элементы, можно обрабатывать различные виды сырья и производить большой ассортимент круп и кормовых продуктов.

Производительность агрегата зависит от:

• типа зерна (чем оно тверже, тем дольше обработка);
• конструкции крупорушки (в том числе материала рабочих элементов);
• привода (электрический работает быстрее, чем ручной);

Показатели современных автоматических крупорушек варьируются от 150 до 300 кг / час. У ручной самоделки эти цифры, разумеется, будут ниже.

Техника может обрабатывать большое количество корма

Виды изделия

Первые крупорушки или зернодробилки представляли собой мельничные жернова, на которых перетирали зерно вручную или с помощью лошадиной тяги. Со временем эта конструкция была улучшена и сегодня можно найти разные виды крупорушек.

Центробежная

Центробежная или ударная крупорушка основана на методе ударного дробления. По конструкции напоминает центрифугу. Зерно поступает на вращающуюся плоскость, ускоряется за счет центробежной силы и выбрасывается в камеру дробления со специальной твердой облицовкой. Высокая кинетическая энергия частиц обеспечивает их разрушение при ударе о неподвижную поверхность стен. Давление в камере создает вентилятор.

Винтовая

В зернодробилке винтового типа установлены дробящие винты, обеспечивающие измельчение. Корпус выполняют сварным, с днищем желобчато-решетчатой ​​формы. Аналогичные конструкции используются для дробления угля. Они обладают большим запасом прочности и подходят для обработки твердых зерновых культур.

Мельничная

Мельничные или щековые крупорушки – исторически первый тип дробилки. Принцип действия прост: зерно сжимается двумя твердыми пластинами (щеками), одна из которых неподвижно закреплена, а вторая установлена на качающейся основе. Выполняя возвратно-поступательные движения, раскачивающиеся и неподвижные щеки сжимают и тем самым измельчают сырье, поступающее в машину.

Преимущества таких дробилок:

• простота конструкции и, следовательно, изготовления и ремонта;
• возможность регулировки пропускного канала для выбора необходимого размера зерен, получаемых на выходе.

К недостаткам можно отнести:

• быстрый износ таких механизмов из-за истирания прижимных элементов (щек);
• неравномерную форму обработанных зерен.

Вальцовочная

Еще один вариант, прошедший проверку временем – вальцовая мельница, которая может поставляться в виде автоматической или ручной модели. Основным механизмом конструкции является подвижный вал. Его функция состоит в том, чтобы перенаправить поток зерна в небольшой промежуток между собой и неподвижной частью конструкции. Таким образом обеспечивается качественное и быстрое измельчение зерна.

Изготовить крупорушку можно самостоятельно

В зависимости от конструкции, крупорушка может быть:

• двухвальцовой — отличается меньшей производительностью и очень простой конструкцией;
• трехвальцовой — оснащена дополнительным валом и позволяет лучше измельчать сырье.

Этот тип дробилок отличается высоким качеством обработки и доступной ценой. Они быстро окупаются за счет повышения производительности и качества готового продукта.

Из чего можно изготовить крупорушку

Сегодня все большее значение приобретают модели с электрическим приводом. Их можно сделать из любой старой техники, например, из старой стиральной машины или пылесоса. Главное, чтобы мотор работал. Корпус также может пригодиться для изготовления бункера загрузки. Кроме того, понадобится металлическая полоса для ножа.

Самостоятельное изготовление

Стоимость продаваемых на рынке крупорушек и зернодробилок достаточно велика, поэтому имеет смысл сделать агрегат своими руками. Прежде чем приступить к работе, следует внимательно изучить инструкцию, а также посмотреть видео изготовления крупорушки, их много в сети. Самый простой и экономически целесообразный вариант – изготовить крупорушку из старой бытовой техники.

Инструменты и материалы:

1. Мотор от старого пылесоса или стиральной машины.
2. Квадрат из фанеры со стороной 30 см.
3. Прочная металлическая пластина с размерами 1,5x20x1,5 см.
4. Стальная полоса 70х6 см.
5. Три стержня (можно деревянных).
6. Сетка. Размер ячеек зависит от размера готового продукта. Можно использовать несколько сеток в зависимости от обрабатываемого зерна.
7. Контейнер для сбора готового продукта.

1. Закрепить на квадрате из фанеры двигатель от пылесоса или стиральной машины так, чтобы вал выступал на 4 см вниз.
2. Металлическую пластину заточить как лезвие, в направлении оси вращения. В середине проделать отверстие, соответствующее диаметру вала двигателя, и жестко прикрепить.
3. Изготовить рабочую камеру, для этого согнуть в кольцо стальную полосу. В нижней части камеры вставить три стержня для надежной фиксации.
4. Установить сетку с отверстиями требуемых размеров.
5. Под сетку установить контейнер или ведро для сбора готового продукта.

Есть и более простой вариант. При работе с небольшими объемами конструкцию можно упростить настолько, что можно обойтись без мотора. А времени ее изготовление займет совсем мало.

Потребуются два чурбана, из которых будут сделаны жернова. Лучше использовать заготовки из твердой древесины лиственных пород (не хвойных, чтобы избежать попадания смолы). Дуб или бук – идеальные варианты:

1. От бревен диаметром не менее 2,5 см нужно отпилить куски длиной 25 см.
2. Контактные поверхности будущих жерновов должны быть зазубренными. Для этого можно вбить в них гвозди или любые детали из чугуна или стали.
3. В верхнем жернове следует проделать сквозное отверстие в виде воронки для загрузки зерна. Также необходимо установить ручку.
4. Верхнюю часть нижнего жернова покрыть оловянной полосой шириной 150-200 мм.
5. Около отверстия для измельченного зерна закрепить магнит, чтобы улавливать мелкие частицы, возникающие в результате истирания металлических зубьев.
6. Внизу установить желоб для схода обработанного зерна и контейнер для его сбора.

Принцип работы такой крупорушки очень прост. Одной рукой нужно вращать жернова за ручку, а другой постепенно добавлять зерно. В заключение полученный продукт пропускают через сито для окончательной сортировки.

Еще один простой вариант: крупорушка-терка. Потребуется:

1. Сделать из белой жести два цилиндра так, чтобы диаметр одного был на 2-3 мм меньше другого. Можно использовать чистые консервные банки подходящего размера.
2. Сделать с помощью гвоздя и молотка углубления на боках обоих цилиндров, чтобы превратить их в своеобразную терку. На внешнем цилиндре острые края отверстий должны быть направлены внутрь, а на внутреннем – наружу.
3. Цилиндр меньшего размера установить на деревянный кол диаметром 200–250 мм, закрыть конической крышкой. Снизу прибить деревянный брусок прямоугольной формы толщиной 40 мм.
4. Изготовить опорную плиту из дерева с отверстием, которое по размеру совпадет с бруском и соединить их так, чтобы обеспечить неподвижность внутреннего цилиндра.
5. Установить на внешний цилиндр ручки и вставить цилиндры один в другой. После этого можно засыпать зерно, и измельчать, вращая цилиндр за ручки как по часовой стрелке, так и в противоположном направлении.

Заключение

В заключение отметим, что использование самодельных крупорушек оправдано на небольших фермах. В то время как на сельскохозяйственных предприятиях с достаточным количеством скота более целесообразно купить мощную модель. Именно здесь наиболее заметна разница в цене, которая определяется размером затрат, связанных с покупкой готового корма и приобретением крупы.

Покупка или изготовление крупорушки обеспечат значительную экономию, особенно если учесть, что оборудование приобретается только один раз, и не придется ежемесячно тратить деньги на готовый корм. Особенно выгодна крупорушка для кукурузы и зерна своими руками из подручных материалов, которая обойдется очень недорого и поможет заметно сэкономить деньги на кормах. Такая крупорушка быстро окупится и даже принесет прибыль при продаже кормов.

Купить плоскорез для мотоблока

Самодельный экскаватор своими руками

Телега для мотоблока своими руками

Пеногенератор из садового опрыскивателя своими руками

Крупорушка своими руками: чертежи, фото

Если вы являетесь владельцем животноводческой фермы, то отлично знаете, насколько полезна дробилка для зерна. С помощью этого оборудования можно довольно быстро пополнить запасы питания для птицы и кроликов, приготовить комбинированный состав, предназначенный для скота. Найти недорогую зернодробилку на рынке соответствующих товаров достаточно сложно. По этой причине крупорушка своими руками может быть изготовлена.

Изготовление зернодробилки из старого пылесоса

Крупорушка своими руками может быть выполнена из старого пылесоса, поэтому не стоит избавляться от старой бытовой техники. У него можно позаимствовать мотор. Помимо прочего, будет необходимо использовать лист фанеры, толщина которого равна 10 миллиметрам. Понадобится металлическая пластина, которая станет выполнять задачу ножа. Рабочая камера будет выполняться из стальной полосы. Будет необходимо запастись деревянными штифтами, а также гайками и шайбами. Понадобится втулка, а также бункер и заслонка, которые необходимы для подачи зерна.

Особенности проведения работ

Крупорушка своими руками должна быть изготовлена по технологии, которая предполагает подготовку основания. Для этой цели следует использовать фанерный лист, из которого выкраивается, а после вырезается квадрат, сторона которого должна быть равна 300 миллиметрам. Поверх него следует зафиксировать рабочий электрический мотор, позаимствованный от пылесоса. При этом нужно расположить его нижнюю часть таким образом, чтобы он выступал на 40 миллиметров.

Изготовление ножа для оборудования

Крупорушка своими руками должна быть изготовлена с использованием ножа, который должен будет вращаться с большой скоростью, за счет чего будет происходить помол зерна, этот элемент необходимо выполнять отдельно. Для этого нужно будет использовать стальную пластину, которая должна иметь размеры 15×200 миллиметров, тогда как толщина должна быть равна 1,5 м. Материалы предпочтительнее выбирать наиболее крепкие. Помимо этого, можно применить автомобильные держатели или другие детали, которые можно позаимствовать от бытовой техники. Заточить нож следует в виде лезвия, для этого обе кромки должны быть обработаны по направлению к оси вращения. Когда изготавливается крупорушка для дома своими руками, можно поэкспериментировать с формой, придавая лезвию вид пропеллера или скашивая углы. С помощью наждака можно будет откорректировать пластину по горизонтали и вертикали. После в центральной части рабочей поверхности ножа нужно проделать отверстия по диаметру, подходящие под вал мотора пылесоса. Крепление ножа нужно производить на резьбовой хвостик, используя для этого втулку, две шайбы и гайку.

Изготовление рабочей камеры и бункера

Когда изготавливается крупорушка для дома своими руками, нужно будет выполнить камеру, для чего необходимо применить стальную полоску, ее длина должна быть равна 700 мм, при этом около 10 мм понадобится для крепления, тогда как ширина должна оказаться больше 60 мм. Стальную заготовку нужно свернуть в кольцо, а ребро отогнуть в наружную сторону по периметру камеры. Полученные фланцы по ширине должны быть не более 10 миллиметров, что понадобится для фиксации с основанием и для монтажа сита.

Когда выполняется крупорушка своими руками, чертежи которой можно подготовить самостоятельно, дробилку нужно крепко зафиксировать, для этого с нижней стороны камеры нужно будет установить шрифты, которые понадобятся в количестве трех штук. Удалить их друг от друга нужно на равное расстояние.

Изготовление сита

Перед тем как сделать крупорушку своими руками, нужно подумать над тем, каким будет сито. Оно может иметь любой диаметр отверстий. Параметры этого элемента будут зависеть только от того, какой результат вы желаете получить. Так, для изготовления муки понадобится мелкая сетка, для получения крупного помола ячейки должны быть больше. Зерно будет поступать в рабочую камеру из бункера, который фиксируется на основании. Его необходимо оборудовать незначительным отверстием, а также заслонкой, выполненной в виде пластинки. С помощью последней можно будет корректировать подачу сырья. Крупорушка для кукурузы своими руками должна быть оборудована емкостью, которую следует установить под ситом. Она будет предназначаться для сбора готовой продукции, можно использовать для этого ведро или кастрюлю.

Изготовление дробилки по типу мельницы

Крупорушка (своими руками), фото которой представлены в статье, может иметь вид мельницы. Для этого будет необходимо подготовить статор, а также ротор, которые будут работать по принципу жерновов. В качестве подставки для такого оборудования выступит ящик, на котором предстоит монтировать электрический мотор незначительной мощности. Обязательно следует применить однофазный агрегат, можно использовать тот, что переделан из трехфазного.

Особенности изготовления самодельной мельницы

Корпус оборудования представляет собой коробку, выполненную из металла, толщина последнего должна быть равной 5 миллиметрам. Из материала нужно будет сформировать корпус в виде цилиндра, диаметр которого равен 300 миллиметрам. Нижнюю часть нужно будет оборудовать статором, тогда как сверху оборудования должна быть расположена крышка. Внутри корпуса следует расположить мотор и мельницу, который фиксируется таким образом, чтобы подшипник надвигался на вал устройства, на нём, в свою очередь, монтируется ротор. Вращаясь, он станет развивать скорость до 3000 оборотов за одну минуту. Бункер нужно будет укрепить поверх корпуса, используя для этого винты, через него и будет происходить подача зерна.

Для того чтобы более удобно было использовать оборудование, нужно установить заслонку, которая будет регулировать расход сырья. Понадобится и рукав, который станет выполнять роль пыльника, его нужно изготовить из брезентового материала. Через этот элемент станет выходить продукция. Не стоит забывать о том, что должны быть проделаны отверстия для подачи и последующего извлечения готового зерна.

Особенности изготовления статора

Статор нужно изготовить с применением листа металла, толщина которого равна 2 миллиметрам, тогда как ширина эквивалентна 50 миллиметрам. Металлическую полоску нужно согнуть по окружности и поместить в форму для заливки, закрыв с одного торца алюминием, чтобы получилась чаша. Ее толщина должна быть равна 4 миллиметрам. На следующем этапе детали придается ребристость. Для этого предстоит нарезать несколько уголков, а после приварить со внутреннего борта статора.

Крупорушка своими руками: чертежи, видео

Фермеры предпочитают кормить животных и птиц дробленным зерном и зерносмесями. Замечено, что именно такой рацион способствует быстрому набору веса, а полученные продукты питания отличаются отменным вкусом. Зерносмесь легко приготовить, если использовать специальные приспособления, которые быстро перемалывают траву и зерно. Как сделать крупорушку своими руками в домашних условиях? Чертеж и схема, представленные в статье, помогут сделать механизм самостоятельно.

Зерносмесь легко приготовить, если использовать самодельное приспособление — крупорушку

Крупорушка своими руками: что это такое и как использовать устройство?

Сделать крупорушку решают многие фермеры, выращивающие поголовье скота или содержащие птицеферму. Накормить стадо КРС самостоятельно довольно сложно, и это занимает немало времени, сил. Однако современные механизмы позволяют быстро приготовить необходимый для животных и птиц корм, равномерно смешивая ингредиенты и пищевые добавки.

Крупорушки в ассортименте продаются во многих специализированных магазинах. Такие приспособления больше известны как зернодробилки и применяются для тщательного измельчения зерна. Недостатком заводских моделей называют завышенную стоимость автоматического устройства. Воспользовавшись чертежами, посмотрев фото и видео, можно своими руками сделать крупорушку, которая ничем не хуже, чем заводская модель.

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения

Использовать крупорушку очень просто. В верхней ее части располагается приемный бункер, в который помещают овощи, зерно, траву и прочие добавки. Все эти корма будут равномерно раздроблены, как только фермер откроет заслонку. Измельчение происходит в специальном барабане. Там же зерно смешивается с прочими добавками к корму. Барабан вращается с помощью электродвигателя. По отзывам находчивых фермеров, вполне достаточно мотора от старого пылесоса или советской стиральной машины. Со схемой крупорушки можно ознакомиться на фото и видео.

Крупорушка из болгарки своими руками: этапы изготовления

Для изготовления зернодробилки своими руками из болгарки потребуются минимальные финансовые вложения, а чаще всего все необходимое можно найти в гараже, собрав приспособление из подручных материалов. Как видно на фото, такая крупорушка не имеет даже рамы, однако ее вполне достаточно для приготовления зерносмеси для небольшой стаи домашней птицы или нескольких голов КРС.

На фото крупорушка, изготовленная своими руками

Мастеру потребуется найти такие материалы, а именно:

• рабочую болгарку;
• старый круг для распила древесины;
• небольшой лист толстой фанеры;
• пластиковую емкость для воды на 5-6 литров;
• старую кастрюлю.

Теперь можно приступать к изготовлению крупорушки из болгарки. Для этого следует придерживаться такой последовательности проведения работ:

1. Из старого круга по дереву изготавливают нож для дробления зерна.
2. Толстую фанеру используют для изготовления каркаса, на который будет крепиться болгарка. В фанере предварительно выпиливают все необходимые отверстия.
3. В старой кастрюле, а именно в ее днище, высверливают достаточное количество отверстий, из которых будет выпадать измельченное зерно. Можно дно удалить и прикрепить сито.
4. Емкость для воды будет использоваться для подачи зерна в барабан и его измельчения. Дно вырезается полностью.
5. Теперь остается собрать все детали так, как показано на чертеже.

Изготовить крупорушку своими руками из болгарки или двигателя от пылесоса может каждый. Итоговая стоимость приспособления составит копейки, однако экономия времени и сил будет очевидна. Такое изделие, изготовленное своими руками, будет служить долгие годы.

Видео о том, как сделать крупорушку своими руками в домашних условиях:

Заводчики и владельцы птицеферм желают узнать о том, как сделать крупорушку своими руками в домашних условиях с помощью чертежа, схемы. Предлагаем пошагово ознакомиться с этапами этой процедуры, обратить внимание на видео. Как показывает практика и отзывы фермеров, эта задача довольно простая, и с ней справятся даже люди без опыта. Поэтому изучайте чертежи, найдите подходящие подручные материалы и приступайте к делу!

Из чего сделать нож для зернодробилки. Простая зернодробилка своими руками (чертежи). Инструменты для изготовления зернодробилки

При ведении домашнего хозяйства с разнообразными питомцами возникает необходимость в измельчителе корма – крупорушке. Зачастую комбикорма, приобретаемые в магазинах, очень дорого стоят и не всегда их качество соответствует заявленному. Вы можете измельчать разные продукты самостоятельно, если будете знать, как сделать крупорушку своими руками в домашних условиях. Чертеж и схема помогут вам изготовить полезные инструмент для ведения фермерского хозяйства с минимальными затратами.

Схема самодельной зернодробилки.

На рисунке предоставлен общий вид и схема зернодробилки.

1. Бункер для засыпки зерна.
2. Задвижка.
3. Рабочая камера.
4. Подкос.
5. Кнопка включения двигателя.
6. Электродвигатель 3 кВт, 3 фазный на 3000 об/мин.
7. Рама зернодробилки.
8. Бункер для молотого зерна.
9. Шкив ведущий.
10. Ремни клиновидные (2 шт.).
11. Шкив.
12. Вал.
13. Подшипник опорный (2 шт.).
14. Площадка.
15. Площадка для вала.
16. Площадка под электродвигатель.

Устройство

«Шмель», это одна из немногих зернодробилок, которые способны перерабатывать большое количество разнообразных зерновых и отходов. Она способна измельчить практически все виды злаков: просо, пшеницу, овес, гречку. Также она легко справится с мягкой древесиной и бумагой, древесной щепой и даже хвоей.

Притом ей не страшны сторонние включения, которые очень часто попадаются в перерабатываемом сырье – куски шифера, камни, бетон и даже частички металла. Последние не попадают в помол, благодаря магнитному улавливателю, который, кстати, является единственной сложной, с конструктивной точки зрения, частью.

Конструкция зернодробилки очень удобна – по складу ее может перемещать всего лишь один человек, оператор. Также, ее нет необходимости крепить к полу – благодаря прекрасной балансировке зернодробилка максимально устойчива и не смещается во время работы.

Чертежи барабана зернодробилки.

1. – фланец (диск сошника).
2. – ступица диска с подшипником.
3. – зубчатый барабан.
4. – фланец основания.
5. – фланец барабана.
6. – электродвигатель.
7. – пластина решета.
8. – дуга опорная.
9. – уголок 45 х 45 мм.
10. – отверстие для молотого зерна.
11. – болт М8, гайка (2 шт.).
12. – валы электродвигателя.

На токарном станке нужно доработать тормозной барабан, расточить барабан изнутри, сделать внутренний диаметр – 285 мм, глубину барабана — 65 мм. Также нужно в барабане вырезать боковое отверстие под решето.

Доработка фланца – фланец стачивается до диаметра 282 мм.

Как сделать зерноплющилку своими руками?

Самодельная зернодробилка (крупорушка) – это простое и надежное устройство для измельчения зерна в муку. Изготавливаемая из подручных материалов, двигателей электроинструментов, бытовых приборов, она позволит обеспечить поголовье домашнего скота и птицы качественными комбикормами, кормовой мукой достаточно тонкого помола.

При этом себестоимость сборки такой зернодробилки в 2-3 раза ниже, чем у фабричных аналогов, а получаемый же с их помощью корм мало чем уступает покупному. Это делает самодельную зернодробилку очень выгодным в экономическом плане приспособлением.

Зернодробилка из болгарки

Зернодробилка из болгарки

Собрать зернодробилку можно, используя в качестве двигателя угловую шлифмашинку (болгарку) имеющую размер (диаметр) применяемого диска 115 или 125 мм.

Процесс сборки такого устройства состоит из следующих этапов:

1. Из водостойкой фанеры толщиной 8-10 мм вырезается лобзиком прямоугольное или круглое основание.
2. По центру основания делается круглое отверстие для редуктора болгарки.
3. По диагонали от центрального отверстия на основании делается еще одно для зернового бункера.
4. Из твердой высокоуглеродистой стали толщиной 1,5-2,0 миллиметра изготавливается нож-измельчитель.
5. Нож при необходимости отпускают на огне и сверлят по центру отверстие для крепления на вал редуктора болгарки.
6. При помощи наждака нож затачивается.
7. Болгарка укладывается на основание, ее круглый выступ помещается в вырезанное заранее отверстие.
8. При помощи самодельного хомута из металлической ленты и двух винтов болгарка закрепляется на основании.
9. На вал болгарки закрепляют и фиксируют заточенный нож-измельчитель.
10. Старую кастрюлю обрезают до половины, в ее днище сверлом 4 или 5 мм делают отверстия;
11. Полученное сито при помощи 4 уголков, заклепок или винтов закрепляют на основании со стороны ножа.
12. Собранная зернодробилка помещается на вместительную емкость – ведро или большую металлическую кастрюлю. В отверстие для зернового бункера вставляется пластиковая 5-литровая бутылка с обрезанным дном.

Чертежи молоткового барабана зернодробилки.

Процесс дробления зерна осуществляется вращающимся молотковым барабаном который состоит из таких элементов:

1. – Стопорный болт М10.
2. – Пластина (2шт).
3. – Молоток.
4. – Шайба (10х22 мм).
5. – Шплинт (3 мм).
6. – Ось.
7. – Вал.

Схема приспособления для балансировки молоткового барабана зернодробилки.

Ротор зернодробилки нужно обязательно отбалансировать, при вращении ротор должен равномерно останавливаться из любых положений и не раскачиваться при остановке. Сделать балансировку можно путём высверливания металла в пластинах ротора чтобы облегчить его в местах где вес металла больше.

Чтобы отбалансировать ротор можно сделать простое приспособление как показано на рисунке.

Схема балансировки ротора.

1. Вал.
2. Боковая пластина ротора.
3. Ось со шплинтом для крепления молотков.
4. Стопорный болт.
5. Металлическая пластина.
6. Деревянная стойка приспособления для балансировки.
7. Деревянное основание приспособления балансировки.

Зерноплющилка своими руками – Как сделать плющилку для зерна своими руками

alexxlab | 23.02.2019 | 0 | Вопросы и ответы

Как сделать плющилку для зерна своими руками

Продуктивность животных в большой степени зависит от рациона питания. Зерна злаков являются неотъемлемой частью процесса кормления. Чтобы зерна лучше переваривались перед тем, как скармливать их животным, их рекомендуется раздробить или расплющить.

Чертежи рамы зернодробилки.

Зернодробилка монтируется на раму, на рисунке показаны чертежи рамы, для изготовления рамы использован металлический уголок 50 х 50 мм.

1. Стойка (уголок 50х50 мм, 4 шт.).
2. Царга (2 шт.).
3. Обвязка.
4. Площадка приводного вала.
5. Поперечина.
6. Площадка.
7. Площадка под электродвигатель.
8. Поперечина нижняя (2 шт.).

Рекомендую посмотреть видео где показано устройство зернодробилки молоткового типа и её работа.

О производителе

Производитель зернодробилки «Шмель», предприятие ООО «Биоэнергия и К» работает на рынке сельскохозяйственной техники уже двадцать лет. С 1996 года это предприятие занимается разработкой новых технологий для переработки продукции и новых видов сельхоз техники.

Предприятием осуществляется разработка, производство, внедрение и монтаж новой техники в любых хозяйствах.

Предприятию принадлежит девять изобретений, которые используются для производства современных кормов, в том числе и зернодробилка «Шмель», которая полностью разработана инженерами «Биоэнергия и К».

Она не имеет аналогов не только в России, но и за рубежом, и во многом отличается в лучшую сторону даже от самых удачных аналогичных моделей.

К тому же, в процессе разработки этого устройства были учтены многие факторы и результаты исследований – зернодробилка может производить хвойную муку, которая по своим показателям, содержании каротина и некоторых витаминов, намного превосходит повсеместно применяемую в животноводстве травяную муку.

Все разработки предприятия нацелены на рационализацию, удешевление и возрастание продуктивности изготовления животных кормов, показатели которых намного выше кормов изготовленных по старой технологии.

Но наибольших результатов предприятие достигло в изготовлении оборудования и техники для изготовления альтернативных кормовых смесей.

Все достижения и изобретения, которые успешно воплощаются в жизнь стали возможными, благодаря тесному сотрудничеству с Челябинской Аграрной Академией и Троицкой академией ветеринарной медицины.

Как с делать крупорушку из старой стиральной машины

Нет ничего сложного в том, чтобы самостоятельно сделать зернодробилку из старой стиральной машины. Принцип работы у нее будет как у кофемолки: зерно измельчается вращающимися в барабане ножами. Так как стиральные машины все разные, то ниже будет представлен сам принцип изготовления зернодробилки.

Фото дробилки кукурузы из стиральной машинки

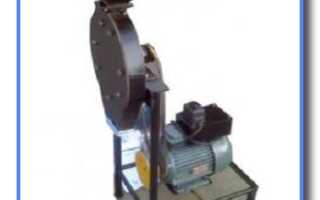

Как сделать мельницу-дробилку своими руками

Для самостоятельного изготовления мельницы-дробилки, нужны ротор и статор, которые будут работать как жернова. Если все продумать заранее, то сделать крупорушку вы без труда сможете своими силами.

Сделанная своими руками зернодробилка

прослужит вам долгое время, а так как изготовлена она вами по
чертежам и видео
, то и с ремонтом не возникнет никаких проблем. К тому же ее можно в любое время оперативно переделать крупорушку под возникшие нужды, к примеру, чтобы перемалывать не зерно, а овощи или фрукты.

Зерно — один из основных видов корма для крс. Оно одинаково полезно и молочным животным, и тем, которые находятся на откорме. Но не все виды зерна можно давать в не измельченном виде. Ячмень, пшеницу и рожь перед скармливанием лучше раздробить. Для дробления используют специальный измельчитель зерна, который можно не только купить, но и изготовить самостоятельно.

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Зернодробилки имеют ряд достоинств:

• Компактность позволяет перемещать аппарат,
• Аппарат работает от обычной электрической сети,
• Большой выбор моделей,
• Возможность легко изготовить в домашних условиях,
• Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу. В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками. А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.
