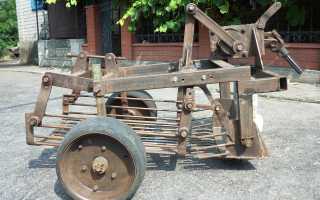

Как сделать картофельную копалку своими руками?

Самодельная картофелекопалка для мотоблока своими руками: инструкция, чертежи и схемы

Сбор урожая картофеля отнимает много сил. Чтобы упростить этот процесс фермеры применяют картофелекопалку совместно с мотоблоком. Мастера-фермеры делают картофелекопалку своими руками, так как конструкция не сложная, а дальнейшая работа станет намного проще. Для большей эффективности картофелекопалку нужно использовать в комплекте с мотоблоком. Прежде чем начать конструировать такое приспособление как мотокультиватор, рекомендуется изучить чертежи и посмотреть видео.

Что такое картофелекопалка и ее виды

Картофелекопалка — это сельскохозяйственная техника, используется фермерами, частными земледельцами для упрощения процессов уборки урожая картошки.

Основные детали картофелекопалки для мотоблока своими руками:

• основа — металлическое основание картофелекопалки: это рама из сверхпрочного толстого металла;
• тяговое крепление отвечает за крепеж тяг механизма;
• вертикальные стойки — нужны для закрепления ножа-лемеха на них;
• лемех — основной элемент картофелекопалки, представляет собой нож, который углубляется в землю, взрыхляя почву;
• регулировочные тяги – предназначены для регулировки угла атаки лемеха;
• опорные колеса — необходимы для движения картохо-копалки по обрабатываемой площади.

Картофелекопалки для минитрактора применяются на рыхлой среднеуплотненной почве.

Картофелекопалки к мотоблоку существуют следующие:

• веерообразные (стрельчатые);
• транспортерные;
• вибродинамические (грохотные).

Веерная

Веерная самодельная картофелекопалка для мотоблока универсальна. Картофель-копалка конструктивно очень проста. Ее механизм не имеет вращающихся деталей, которые в других картофель-копалках быстро выходят из строя при больших нагрузках во время сбора урожая. У этого вида есть еще другие названия: из-за характерного внешнего вида их называют «лапа» или стрельчатая, а модели промышленного образца — Дельфин.

Из опыта работы с веерными моделями для трактора, фермеры отмечают ряд «плюсов», пользуясь этим типом:

• возможность работы с мотоблоками малых мощностей;
• простота в соединении с мотоблоком;
• относительно низкие цены на промышленные модели;
• надежность;
• хорошая скорость уборки.

К минусам работы веерных картофелекопалок относят:

• вероятность потери картофельного урожая, происходит по причине малой ширины захвата копки;
• часть урожая может быть повреждена ножом, от чего станет не пригодна.

Транспортерная

Конструкция транспортерной картофелекопалки к мотоблоку несложная По центру механизма размещена транспортная лента, при помощи которой собранный урожай корнеплодов движется по ленте вверх, очищаясь от грязи и налипшей почвы. Транспортная лента движется по кругу используя мощность от крутящего элемента мотоблока посредством цепей, вариатора, шестеренок. Сделать картофелекопалку своими руками можно, но нужно соблюдать технику.

Плюсы транспортерного копателя:

• не повреждает картошку;
• простота в управлении;
• совместима с мотоблоками большой мощности и маленькими тракторами.

К минусам транспортерной КК можно отнести вероятность попадания в транспортер посторонних предметов, которые могут заклинить механизм и вывести из строя

Грохотная

Конструкция вибрационной КК, еще называемую «грохотной» проста – устройство состоит из 3-х деталей:

• лемехнож;
• подвижная решетка с вибрирующим механизмом, который обрабатывает собранный урожай;
• металлический каркас.

Этот тип КК применяется в сельхозпроизводствах для уборки картошки с больших площадей, иногда в промышленных масштабах. Агрегат работает так: сбор и просеивания клубней на вибрационном столе осуществляется посредством вибраций, поступающих с грохотного механизма.

К плюсам использования этого агрегата относят:

• широкий захват обрабатываемой полосы почвы;
• большая глубина погружения ножа в землю;
• незначительные потери картошки при уборке.

Минусы применения вибрационных копалок тоже есть:

• вибрации от грохотного механизма поступают в управляющую часть мотоблоком, воздействие вибро-механизма утомляет организм;
• перед работой с КК S-уборки необходимо очищать от посторонних растений, которые могут забить решетку.

Создание веерной картофель-копалки для мотоблока своими руками

Чтобы создать КК для мотоблока собственноручно потребуются инструменты: резак, аппарат д/сварки, крепежи-расходники (метизы), дрель/сверла.

Материал для создания КК каждого из видов отличается.

Материалы необходимые для создания веерной копалки:

• стальной лист, толщина — 3-4мм, из него будет сделан нож;
• болты с диаметром от 10мм и больше;
• прямоугольный профиль из стали, из него будет изготовлена стойка-держатель и кронштейн;
• округлый прут из стали или обрезок арматуры, диаметр — от 8-ми до 10 мм;
• крепежные расходники (болты/гайки/шайбы).

Процесс изготовления и сборки:

1. Из стального листа с помощью болгарки вырезать лемех.
2. Посередине лемеха дрелью со сверлом по металлу сделать два отверстия для закрепления ножа на стойке.
3. На широкую часть ножа-лемеха приварить обрезки прутьев из стали, таким образом чтобы они конусом-веером смотрели вверх.
4. Прутья длиной — 47-50см. Можно их дополнительно изогнуть в виде ступеньки.
5. На лемех болтовым креплением присоединить держатель-стойку. Ее размеры зависят от размеров используемого мотоблока. Вместо болтового крепления можно использовать сварку.
6. Сверху на стойку приварить кронштейн с предварительно рассверленными в нем отверстиями. Это будет место крепления копалки к мотоблоку.
7. Чтобы конструкция была прочнее и надежней, к части ножа-лемеха, смотрящей вниз, можно дополнительно приварить металлическую полоску.

Грохотная картофелекопалка: самостоятельная сборка своими руками

Для сборки вибрационного устройства копки картошки необходимы следующие материалы: уголок из толстого металла (сечение 60х40) или швеллер для изготовления рамы, толстый стальной лист (6-8мм), металлический прут или арматура.

Дополнительно для выкапывателя понадобятся:

• крепления-расходники (болты/гайки/шайбы);
• труба из стали (диаметр — 300мм);
• широкие стальные или резиновые колеса.

Стальные колеса самоделки картофелевыкапывателя уступают резиновым по эффективности и проходимости. При выборе резиновых колес обратить внимание на толщину протектора, ширину камеры – чем шире, тем устойчивей, проходимей будет модель.

Процесс изготовления и сборки культиватора:

1. Из уголков или швеллеров сварить основной каркас устройства.
2. Из стального листа сделать отрезки для укрепления рамы.
3. Раму соединить болтами или сваркой с укрепительными «косынками».
4. Затем сварить решетку из прутов/арматур и полос стали.
5. К решетке прикрепить вал, отвечающий за вибрацию работающего копательного агрегата.
6. После элеватор закрепить в каркас сваркою и болтами.

Из куска стальной трубы сделать лемех-нож, вырезать с помощью болгарки. Внизу лемех остро заточить. Нож соединить с элеваторной и рамой толстыми болтами (диаметр — 10мм).

Теперь сделать колесный крепеж. Умельцы рекомендуют закреплять вал для колес на стойках каркаса, но также можно колеса установить независимо друг от друга с каждой стороны рамы на ступицах. Завершение процесса сборки — это монтаж колес на вал или на ступицы рамы.

Транспортерная КК к мотоблоку своими руками

Транспортерные копалки можно изготовить как небольшого размера, предназначенные для мелких домашних хозяйств, так и большие, которые используют в сельхозпроизводстве. Процесс изготовления копалки транспортёрного типа достаточно сложный в сравнении с простыми видами. Поэтому не имея достаточного опыта в изготовлении подобных механизмов — лучше купить готовый агрегат в магазине сельхозтехники.

Рассмотрим основные этапы процесса изготовления и сборки транспортерного картофелекопателя для мотоблока для копки картофеля:

1. Варка рамы из профиля стали и уголков.
2. Вырезка лемеха-ножа из куска стали.
3. Вставка в основную раму колесиков или валов для ленточного механизма транспортера.
4. Создание ленточного конвейера из цепи, арматурных заготовок.
5. Установка крепежа и кронштейна для закрепления редуктора и зубчатой передачи.
6. Монтаж на раму транспортной ленты и прочих устройств.
7. Монтаж в каркасную часть лемеха и колес.

Ручная копалка для картошки проще в изготовлении, но работать с ней сложнее.

Барабанная копалка: особенности применения

Эта модель картофельных копалок, оснащена барабанным механизмом, зарекомендовала себя в сельскохозяйственном производстве на уборке урожая картошки с больших площадей. Сделать картофелекопалку для мотоблока своими руками можно, устройство с барабаном включает 3-х комплектующие детали:

• рама, с присоединенными к ней колесами;
• ножевой лемех — основной элемент любой копалки;
• барабан, который совершает обороты по своей оси во время уборки урожая.

Нож-лемех закреплен в каркасе устройства на шарнирах, углубляясь в грунт, срезается верхний слой земли и корнеплоды попадают в барабан. Когда барабан крутится — корнеплоды бьются об решетку, очищаясь от грязи, земли. Далее очищенная картошка выпадает на поле. Тракторный вал соединен с барабаном зубчатым механизмом, цепью и редуктором.

Когда устройство работает, крутящий момент передается на барабан с вала посредством последовательного соединения этих запчастей. Модель считается эффективной при уборке урожая картошки в промышленных масштабах и целиком окупает потраченные на нее средства.

Разные типы самодельных картофелекопалка для мотоблока делают сбор урожая эффективным и качественным. Разнообразный выбор средств изготовления устройств дает возможность мастерам создать копалку под индивидуальные нужды.

Можно ли самому сделать для мотоблока картофелекопалку

Автомеханик, специализируется на С/Х технике

Сбор картофеля является энергозатратным процессом. Картофелекопатель, установленный на мотоблоке, облегчает данную задачу и делает процедуру механизированной. Для выкапывания картофеля мотоблоком потребуется специальное устройство. Оно называется картофельная копалка. В интернете есть много видео на эту тему. Сам механизм для копки клубней картошки мотоблоком может быть разным, в том числе и собранным самостоятельно. Для этого необходимо знать основные нюансы.

Типы картофелекопалок

Для того чтобы вспахать картошку, использовать можно и самоделку для мотоблоков. Но среди основных типов механизмов выделяется несколько вариантов, которые имеют разные характеристики, в том числе и по конструкции картофелекопалки.

• вибрационный (грохотный). Основные детали – лемех и сит вибрационного типа. Принцип действия – лемех подрывает почву, которая просеивается сквозь сито, оставляя клубни в своеобразном решете;
• транспортерный. Устанавливается на большинство видов мотоблоков. Конструкция – транспортер, лемех. На платформе транспортера имеется устройство зацепного типа, которое используется для удержания и очистки от грунта клубней. В почвах легкого типа практически не используется;
• стрельчатый. Может быть установлен на любой тип мотоблока. Отсутствуют узлы движущего характера. При работе землю подрывают специальными режущими ножами, после того грунт попадает на прутья и просеивается, оставляя картофель. Наибольшая эффективность у устройства в грунте с небольшой плотностью.

В этом видео вы узнаете, как сделать картофелекопалку:

Три стандартных варианта ложатся в основу простейшей картофелекопалки для мотоблока своими руками.

Важно! До выбора конструкции необходимо проверить плотность почвы, которая будет обрабатываться. По плотности и модели мотоблока уже выбирается вариант устройства.

В отношении видов копалок, грохотная картофелекопалка для мотоблока своими руками создается очень редко. Это связано с тем, что размеры требуется тщательно подгонять, так как в противоположном случае процедура копки будет неправильной. В основном культиватор делают на основе двух других вариантов.

Чертежи самодельных картофелекопалок

Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками, чертежи и расчеты потребуется смотреть и сверять предварительно.

Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа. В чертежах отображается:

• размеры конструкции;
• основные особенности выбранного мотоблока;
• типы соединений;
• углы наклона деталей и все крепления.

Чертежи являются основой создания картофелекопалки

Фактически, чертеж является не просто предварительным рисунком, а проектом, который будет воссоздан с указанными особенностями и расчетами.

Особенности грохотных конструкций

Любой мотоблок с картофелекопалкой имеет свои особенности, в том числе грохотная конструкция.

Создание вибрационной конструкции потребует наличие следующих инструментов:

• шлифовальное устройство углового типа;
• сварка;
• дрель или гравер.

Также необходимы будут крепежные элементы.

Важно! Все детали должны быть качественными. В противоположном случае уборка картофеля мотоблоком будет некачественной, а механизм не сможет прослужить долго.

Как при любом варианте первоначально создается рама, которая будет нести всю конструкцию и элементы.

На раму уже осуществляется крепление дополнительных и основных элементов. Особенности:

• весь процесс создания регламентирован чертежом со всеми расчетами;
• крепления любого типа необходимо подготовить заранее;
• любое отклонение от проекта приводит к неправильной или неполноценной работе;
• после создания устройства нужна регулировка.

Важным моментом является то, что грохотная конструкция может иметь различные особенности в зависимости от требований. Например, существует двухэксцентриковая вибрационная копалка.

При самодельном изготовлении механизм может иметь значительные отличия от конвейерного варианта. Все зависит только от модели мотоблока, а также от возможностей создателя самодельного механизма.

Для создания грохотных конструкций вам понадобится сварка

Оборудование с транспортером

Конвейерная картофелекопалка транспортерная имеет стандартный вид, при котором главными элементами является лемех и платформа с транспортером. Особенности:

• на платформу устанавливается транспортер, вид которого регламентируется требованиями;
• простая конструкция позволяет совершать установку на почти любой вариант мотоблоков, в том числе отечественного производителя;
• часто используется в местах с твердой или суглинистой почвой;
• картофелевыкапыватель для мотоблока создается строго по заданным параметрам транспортера и платформы, так как это необходимо для нормального выкапывания клубней.

При самостоятельном создании стоит учесть два фактора, которые повлияют на установку и эксплуатацию. Первым фактором являются размеры устройства, позволяющие закрепить механизм на мотоблоке. Расчет всегда должен производиться с учетом параметров техники. Другой фактор – проявление универсальности. Большую часть самодельных устройств транспортерного типа можно дополнить вторичными элементами.

Конструкция стрельчатых картофелекопалок

Стрельчатые конструкции являются наиболее простым вариантом для самостоятельного создания. Основные нюансы:

• не используются для почвы твердого типа;
• состоит только из ножа, взрывателя почвы и решетки из прутьев;
• форма расположения прутьев – веер.

Из-за расположения прутьев на механизме такой вариант еще называется веерным. Копка картофеля мотоблоком с веерной насадкой является простым процессом. После того как нож взрезает почву, она идет по прутьям вверх, что позволяет частично просеивать и захватывать клубни.

Важно! Строго регулируется размер промежутков между прутьями, так как при неправильной конструкции картофель будет просеиваться сквозь устройство.

Картофелесажалка на мотоблок должна быть прочной и устойчивой к нагрузкам. Если это условие не будет выполнено, то произойдет деформация веера.

У данного агрегата имеются свои плюсы и минусы

Порядок изготовления картофелекопалки своими руками

Копка картофеля мотоблоком требует выполнения всех правил создания механизма, которым осуществляется процесс. Картофелесажалка на мотоблок делается по установленному плану. Порядок изготовления не меняется, в зависимости от конструкции механизма. Этапы:

• выбор варианта картофелекопалки;
• подготовка материалов;
• расчеты и создание чертежа, на основе которого в дальнейшем будет сделан механизм;
• создание конструкции и примерка на технику;
• пробная работа.

Пробная копка картофеля мотоблоком нужна обязательно. Без испытания нельзя полноценно настроить работу агрегата.

Главным пунктом является создание конструкции. Первоначально потребуется собрать необходимые материалы и инструменты. Далее создаются заготовки по чертежам. Каждый элемент должен иметь строго обозначенные размеры. По конструкции сначала идет создание рамы (каркаса), на которую уже прикрепляется остальное, в том числе нож или лемех. После создания рамы идет предварительная работа с креплениями. Только после этого механизм собирается и устанавливается на технику.

Картофелесажалка на мотоблок крепится только после предварительной примерки и подгонки по параметрам. Закрепление может осуществляться с помощью отдельных креплений или приваренной планки.

Самодельная конструкция должна состоять из нескольких основных элементов

Любой самодельный вариант имеет основной набор элементов, которые потребуются при изготовлении. Список:

• швеллер из металла, желательно нержавеющего типа, с толщиной около 1 см;
• уголки металлического типа в 3 и 4 см по сечению;
• арматура из стали с диаметральным сечением в 1 см;
• листовой металл в 0,5 см;
• набор гаек и болтов.

Дополнительно всегда необходимы инструменты, в том числе стандартные, например, гаечный ключ под размер болтов и гаек.

Также необходима рулетка и болгарка. Часто используется сварочный аппарат любого типа. Это может быть как газоэлектросварка, так и портативный электросварочный аппарат. Для создания креплений и отверстий потребуется не только дрель, но и набор сверл, подходящих по размеру.

Все материалы должны быть подготовлены до начала работы. Список составляется на основе созданного проекта, то есть если чертеж составляется по индивидуальному плану, то набор материалов будет также специфичен.

Указанный стандартный набор материалов понадобится для стандартного создания устройства.

Важно! Копка картофеля мотоблоком может осуществляться только после полноценной сборки устройства и подгонки всех деталей. Также потребуется предварительный запуск и проверка процесса работы в требуемых условиях.

Процесс сборки

Процесс сборки регламентирован основными правилами, а также особенностями устройства. Каждый тип механизма имеет свой порядок и условия сборки. За исключением стандартных правил, требуется выполнять несколько условий:

• соединение элементов конструкции выполняется на основе имеющейся платформы или рымы;
• первоначально устанавливается именно поддерживающий элемент конструкции;
• подгонка деталей идет в соответствии с параметрами, указанными на чертеже или схеме;
• процесс сборки раскладывается на этапы, в зависимости от сложности конструкции;
• последним этапом является примерка конструкции к технике и проверочный запуск.

Последний этап в сборке является самым важным, так как позволяет устранять недостатки еще до начала основного рабочего процесса.

Наиболее сложным вариантом является создание самодельной грохотной (вибрационной конструкции). Самостоятельный процесс сборки:

• первый этап считается моментом создания рамы;
• рама сооружается из 4 уголков: 2 – по 0,8 м, 2 – по 1,2 м;
• на полученный прямоугольник закрепляется несколько перемычек, через которые производится управление техникой благодаря вертикальной тяге;
• крепится вал для колесной системы;
• устанавливается несколько стоек и металлический лист на них;
• после этого создается решетчатая основа;
• последним этапом является установка колес и регулировочных тяг.

Картофелесажалка на мотоблок считается готовой после проверки работы, а не после закрепления всей конструкции.

При небольших ошибках в расчетах конструкция может иметь дефекты или же неправильно осуществлять процесс сборки клубней. Если не следовать установленным расчетам и параметрам схемы, то установка механизма на саму технику станет проблематичной. Необходимо в процессе изготовления постоянно вести сверки по размерам с необходимыми габаритами.

Большинство самодельных вариантов имеет более простую схему сбора, чем представленный тип. Например, веерный тип, то есть обычная стрельчатая картофелесажалка на мотоблок, собирается просто. На основу, в том числе из уголков и нескольких креплений, устанавливается нож, который окружается рядами из металлических штырей. Главным моментом является правильное расположение прутьев, так как это будет влиять на эффективность сборки.

Стоит учесть, что самостоятельное создание механизма может производиться на основе индивидуальных предпочтений. Например, часто используется транспортер, который позволяет собирать корнеплоды в определенное место.

Многие виды самодельных конструкций являются универсальными и отличаются от конвейерных моделей только параметрами и габаритами.

Сборка корнеплодов с помощью мотоблока и установленных на него устройств предпочтительнее ручного способа. Картофелекопалку можно как приобрести под определенную модель техники, так и сконструировать самостоятельно. Каждый тип механизма имеет свои особенности и сложности при изготовлении.

Как сделать картофелекопалку грохотного типа своими руками

Любой дачник хочет максимально упростить себе работу на приусадебном участке. Хорошими помощниками в решении поставленной задачи могут стать механизированные агрегаты. Сегодня в магазинах представлены различные виды навесного оборудования для мотоблоков, но некоторые из них имеют простую конструкцию и могут быть изготовлены самостоятельно. Если владелец участка земли выращивает много картошки, тогда имеет смысл подумать о создании картофелекопалки.

Виды и конструктивные особенности

Картофелекопалка предназначена для отделения земли от клубней и их последующего выкладывания на грунт. После этого урожай можно быстро собрать, потратив минимум усилий. Так как конструкция этого агрегата достаточно проста, то изготовить его будет довольно просто.

Самодельная картофелекопалка для мотоблока является практичным агрегатом, а ее стоимость по сравнению с фирменным оборудованием окажется существенно ниже.

Наиболее популярными конструкциями этого агрегата являются:

1. Стрельчатая — состоит только из лемеха, который после погружения в грунт извлекает клубни наружу.
2. Вибрационная (грохотная) — более сложная конструкция, в которой лемех дополняется вибрационным устройством.
3. Транспортерная — уже из названия конструкции понятно, что в ней присутствует механизм доставки клубней в устройство для их очистки от почвы.

В домашних условиях проще всего сделать своими руками картофелекопалку первых двух типов.

Инструкция по изготовлению

Стрельчатый инструмент может быть полезен только на легких почвах. Вибрационное устройство сделать сложнее, но оно окажется более производительным. Предварительно следует сделать чертежи картофелекопалки грохотного типа своими руками и проставить на них все необходимые размеры.

Несущая рама

Многие домашние мастера решают начать работы по созданию агрегата именно с этого элемента. В качестве материала можно использовать уголок или профильную трубу размером 40х40 мм. После сварки каркаса все швы следует тщательно обработать болгаркой. Затем нужно на четверти длины прямоугольной конструкции приварить перемычку из той же трубы для установки тяг.

На другой оконечности рамы снаружи каркаса крепятся два отрезка трубы длиной 150 мм и диаметром 30 мм. Они должны располагаться в вертикальной плоскости и стать основой колесной базы. Следующим шагом станет установка на каркас нескольких вертикальных стоек. Они монтируются с двух сторон и должны быть расположены следующим образом:

• первая пара находится на расстоянии 50 мм от перемычки, а её длина равна 500 мм;
• две другие стойки длиной 400 мм крепятся с отступом в 200 мм;
• последняя пара монтируется на расстоянии 400 мм, а их длина равна 300 мм.

Для изготовления стоек подойдет труба квадратного сечения 30х30 мм. После установки они должны быть соединены под углом 45 градусов с помощью металлической полосы толщиной не менее 0,4 мм.

В результате должна получиться конструкция треугольной формы.

Рало и скатная доска

Изготовленная своими руками грохотная картофелекопалка для мотоблока должна иметь рабочие элементы. Рало предназначено для выкапывания клубней из грунта и их последующей подачи на скатную площадку. Изготовить деталь можно из двух листов метала размерами 400х400 мм и толщиной не менее 0,3 мм.

В каждом из листов необходимо просверлить отверстие для крепления к стойкам. Также потребуется выгнуть центральную часть пластины размером 30х70 мм в форме конуса, после чего приварить ее к боковым листам встык. Такая конструкция рала обеспечит быстрое проникновение инструмента в почву.

Для изготовления скатной доски можно использовать от 8 до 10 отрезков арматуры, длина которых составляет 1,2 м. Одна оконечность прута приваривается к ралу, а вторая выходит за границы агрегата и способна сравнительно свободно двигаться. Располагаются прутья параллельно друг другу на расстоянии 40 см.

Для усиления конструкции к задней части рамы можно приварить кусок швеллера длиной 300 мм. Именно к ней затем монтируются прутья скатной доски на уровне 2/3 их длины.

Во время движения агрегата свободные оконечности арматуры будут вибрировать, очищая при этом клубни от почвы.

Совершенно необязательно приобретать колеса для самодельного агрегата. Отличным выбором могут стать готовые изделия от вышедшей из строя сельскохозяйственной техники. Однако при их выборе стоит ориентироваться на особенности грунта:

• металлические отлично подходят для работы на твердой почве, они утяжеляют всю конструкцию агрегата, повышая тем самым эффективность работы рала;
• простые резиновые могут быть максимально эффективными при обработке рыхлого сухого грунта;
• резиновые с протектором позволят агрегату двигаться без пробуксовок на влажной почве.

Многие домашние мастера отдают предпочтение колесам с тракторным протектором, так как они отличаются универсальностью. На оси колеса могут фиксироваться с помощью шпильки.

Работы по созданию картофеля копалки своими руками подходят к завершению. Остается лишь сделать крепления и полностью собрать агрегат. Держатель чаще всего имеет форму буквы Г. Его длинная оконечность соединяется с лучеобразной деталью мотоблока, а короткая крепится к острию рала. Чтобы регулировать угол наклона рабочего элемента конструкции, необходимо соединить луч с самодельным агрегатом с помощью болтового соединения.

Агрегат-самоделка не уступает по эффективности фирменным заводским приспособлениям и может значительно упростить работы по уборке картофеля.

Копалка (картофелекопалка) для мотоблока своими руками

15 октября, 2013. Прочитано 26145 раз(а)

1. Преимущества.
2. Пошаговая инструкция сборки.
3. Наглядные чертежи.

1. Каждый владелец дачного участка или собственного дома неоднократно сталкивался с посадкой, сборкой картофеля. Этот монотонный долгий процесс зачастую отнимает много сил и времени. Но сегодня существует возможность сделать копалку для мотоблока своими руками, устройство и принцип работы которой мы рассмотрим в нашей статье. Благодаря этому новшеству весь процесс по обработке картофеля можно полностью автоматизировать. Копалка поможет не только выкопать урожай, а также посадить картофель на достаточную глубину. В продаже появились и заводские копалки для мотоблока, но стоят они несоизмеримо дорого. Мы предлагаем вам пошаговую инструкцию, как собрать картофелекопалку своими руками. Какая картофелекопалка лучше? Конечно же та, что вы сделаете своими руками.

Ниже приведен пример на фото одной из картофелекопалок для мотоблока.

2. Благодаря простой конструкции можно автоматизировать практически полностью выращивание картофеля.

Как сделать копалку(картофелекопалку) для мотоблока своими руками:

а) необходимо собрать сварную раму из специального уголка с размерами 63х40, железного швеллера (желательно номер 8) и металлических пластин по 8 мм;

б) при помощи пластин делаем лемех, можно его изготовить из простой циркуляционной плиты;

в) готовый лемех крепим к элеваторному кожуху при помощи 4 болтов, которые затягиваем гайками;

г) из металлических двух корпусов цилиндрической формы изготовим редакционный узел.

Они выполнены в виде втулки и стакана, которые соединяют между собой два стальных вала, ведущий и ведомый. Эти валы обязательно должны легко вращаться, а на сами шпонки призматической формы необходимо насадить специальные звездочки, к которым приварены ступицы. Лучше всего их сделать из газопроводной трубы размером примерно 25 мм.

Круглая заточка детали поможет избежать разреза картофеля. Изменяя крепление кожуха к раме можно менять наклон элеватор, а также и угол под копание лунок.

Картофелекопалка для минитрактора своими руками потребует определенных навыков от вас. Без барабана-очистителя не обойдется ни одна копалка для мотоблока. Процесс ее создания достаточно непростой, но при правильном подходе он не займет у вас много времени. Основная конструкция состоит из двух роликовых цепей, которые имеют 94 звена, и она надеваются на стержни. Такая конструкция из-за своей формы носит название «беличье колесо». Для прочности это колесо необходимо закрепить на два согнутых диска. Можно вместо дисков применить обод от велосипедного колеса.

Далее «беличье колесо» привариваем к дискам и после чего закрепляем на двух приваренных неподвижных осях, где оного и будет вращаться. Вал вращается на подшипниках, а вместе с ним будут крутиться ведомые звездочки, которые приводят в движение сам барабан.

Для ползунка лучше всего подойдет фторопласт, по нему цепочно-прутковая лента будет легко скользить. Лента с виду очень напоминает «беличье колесо», но на ней прутья значительно короче и их меньше. Ползуны служат также в качестве опоры и защищают цепь от повреждений.

Легче всего изготовить опорно-транспортный узел картофелекопалки. Каждый может сделать его по собственным расчетам исходя из методики посадки и обработки картофеля. Как правило, при создании этого узла никаких особых трудностей не возникает. Такие же механизмы применяются в картофелеуборочных комбайнах.

На сегодняшний день существует несколько основных методов по выращиванию картофеля, но самым популярным остается голландская система. Она отличается универсальностью и высокой урожайностью. Даже в случае неблагоприятных погодных условиях вы получите отличный урожай картошки. Существующие сегодня методы способны значительно сократить время, затраты и ваши силы благодаря автоматизированной копалке картофеля для минитракторов и мотоблоков.

Чертеж самодельной картофелекопалки (адаптера) к мотоблоку представлены ниже:

Самодельная картофельная копалка к мотоблоку видео:

Предлагаем вам также посмотреть самодельные копалки на видео ниже.

Картофелекопалка для мотоблока: виды, советы как выбрать, картофелекопалка своими руками

В небольших фермерских хозяйствах большинство процессов обработки земли и грядок с растительными культурами механизированы. Это позволяет выполнять работу быстро и качественно. Главным помощником считается мотоблок. Техника является универсальной за счёт возможности установки различных приспособлений и насадок. Расходы на покупку мотоблока и комплектующих деталей вполне обоснованы, а окупаемость гарантирована всего за несколько сезонов.

Посмотрите видео про картофелекопалку для мотоблока

Среди самых популярных овощных культур, выращиваемых в наших регионах, считается картофель. Его высаживают как крупные фермеры, так и небольшие хозяйства. Вручную обработать сложно даже пол гектара, поэтому периодически силами изобретателей разрабатывались разные приспособления, облегчающие процесс выращивания корнеплода.

Трудоёмкость существенно снизилась после выхода на рынок картофелекопалки – конструкции, предусматривающей подсоединение к мотоблоку. Сделать её можно также своими руками, используя подручные материалы.

Виды картофелекопалок

Выпускаемые приспособления для сбора картофеля подразделяются на 3 вида.
• Простая (стрельчатая) конструкция представляет дешёвый сегмент, что обусловлено несложным устройством. Все элементы копалки стационарны, движущиеся части отсутствуют. Принцип работы заключается в разрезании грунта ножом, вследствие чего овощи приподнимаются. Срезанный земельный пласт попадает в каркас из прутьев, где корнеплод очищается от грунта. В итоге весь урожай оказывается на поверхности. Такой способ сбора картофеля подходит при сухой почве. Избавиться от налипшей влажной земли с помощью стрельчатой конструкции не получится.
• Вибрационная копалка представляет более сложное устройство, имеющее лемех и движущуюся платформу. Принцип работы заключается в подрезании пласта земли лемехом, после чего грунт с овощами направляется на платформу, где под действием вибрации происходит очистка корнеплодов от земли.
• Транспортерное устройство считается самой усовершенствованной. В конструкции помимо лемеха имеется транспортерная лента, где картофель проходит более качественную очистку (даже от влажного грунта).

Как выбрать картофелекопалку для мотоблока?

Выбор модели картофелекопалки полностью зависит от технических характеристик мотоблока и условий эксплуатации. При наличии лёгкого или среднего мотоблока типа «Агро» или «Зубра» от сложной конструкции копалки стоит отказаться. С такой техникой будут совместимы только простые модели из-за малой мощности агрегата. На мощный мотоблок можно установить простую копалку, но результат очистки при этом будет низким. Правильный подбор гарантирует рациональную трату средств на покупку приспособления для сбора картофеля и качественную работу двух механизмов.
Рассмотреть функционал и особенности конструкции можно на примере некоторых моделей.

• КВМ-3 представляет агрегат вибрационного вида. Вес конструкции – 38 кг, показатель заглубления в почву доходит до 20 см. Особенностью модели является возможность установки ножа к ведущей раме. Это позволяет собирать корнеплоды на тяжёлых грунтах и после длительных дождей.
• «Полтавчанка» – копалка вибрационного вида, идеально подходит для выкапывания картофеля на грунтах средней тяжести. Вес устройства составляет 34 кг, рабочая скорость развивается до 3 км/ч. Показатель заглубления ножей – до 18 см.
• ККМ-1 относится к вибрационным устройствам. Модель разработана для мотоблока Нева. При наличии дополнительных ремней и крепежей может использоваться в сочетании с другой техникой. Показатель заглубления в почву составляет 18-20 см, вес конструкции – 40 кг, рабочий захват участка – 37 см.

Картофелекопалка своими руками

Тем хозяевам, кто имеет опыт работы с металлом и разбирается в чертежах, можно изготовить инструмент своими руками. А начать работу нужно с определения вида копалки. На листе бумаги нужно составить чертёж с указанием параметров устройства.
Шаг 1.
Самая простая конструкция предусматривает наличие рамы. Её можно сварить из квадратной трубы, предварительно раскроенной по размерам чертежа. После этого нужно закрепить с помощью сварки перемычку из такого же материала.
Шаг 2.
На раму из металлических квадратов смонтировать стойки, используя метод сварки.
Шаг 3.
Соединить стойки между собой металлическими прутьями (толщина 5-7 мм). В результате должно получиться некое подобие корзинки.
Шаг 4.
Подготовить режущий элемент. В качестве ножа может использоваться старый диск циркуляционной пилы или лист стали толщиной не менее 5 мм. Придать заточке режущей детали округлой формы. Это минимизирует во время эксплуатации порчу картофеля и предотвратит сильное заглубление резцов в грунт.
Такую конструкцию многие модернизируют разными узлами, позволяющими максимально приспособить устройство под особенности грунта и расположение грядок.
