Как сделать диски для окучника своими руками?

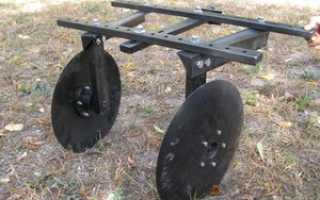

Дисковый окучник для мотоблока

Сельскохозяйственные работы, связанные с окучиванием некоторых культур (таких как картофель, кукуруза), считаются самыми тяжелыми. Конечно, проводить окучивание можно вручную. Однако каждый пробовавший окучивать картошку тяпкой или ручным окучником, помнит свои не самые приятные ощущения. Поэтому сегодня широко используются такие средства малой механизации, как окучники для мотоблоков.

Виды окучников для мотоблока

Существует несколько видов окучников:

с определенной, фиксированной шириной захвата;
с изменяемой шириной захвата;
активные пропеллерного типа;
дисковые.

Окучники с постоянной шириной захвата делают борозды неизменяемой ширины в 20−30 см. То, что ширину борозд нельзя регулировать, удобно не всегда. Такие окучники удобнее применять с мотокультиваторами мощностью менее 3,5 л. с. и весом, не превышающим 30 кг. Также подобные инструменты имеют тонкие стойки и не подходят для твердой почвы. К тому же их неудобно использовать при влажной почве.

Окучники с изменяемой шириной захвата как раз позволяют регулировать ширину борозды. Подходят они для мотоблоков не меньше 30 кг весом и мощностью выше 4 лошадиных сил. Такие устройства одни из самых распространенных, несмотря на то, что после прохода такого окучника часть земли сыплется обратно в борозду (а значит энергоемкость их достаточно большая).

Отдельно стоит рассмотреть так называемые голландские окучники (имеющие переменную ширину захвата). Они лишены этого недостатка. Крылья их регулируются и по горизонтали, и по вертикали. Подсоединяют их к мотоблокам с весом более 30 кг и с мощностью не менее 4 л. с.

Очень удобны в использовании окучники активные пропеллерного типа. Они имеют другой принцип работы (пропеллерами измельчают почву, сорняки вычесывают и окучивают растения рыхлой почвой), а применять их можно только с мотоблоками и мотокультиваторами с двумя передними передачами.

Дисковые окучники намного больше распространены, они не менее удобны и комфортны в работе. Что представляют собой эти агрегаты?

Конструкция дискового окучника

Внешне дисковый окучник выглядит как рама на двух колесах с двумя подвешенными к ней дисками. Эти устройства могут выполнять несколько задач: культивация почвы перед посевом культур и после уборки урожая, междурядная культивация, окучивание. Установить такой окучник можно на мотоблок или культиватор.

В состав дискового окучника входят:

Т-образный поводок;
два винтовых талрепа (они регулируют угол поворота дисков вокруг вертикальной оси);
две стойки;
два диска.

Благодаря регулированию стоек можно изменять расстояние между краями дисков. Это позволяет устанавливать ширину между рядами такой, какой нужно (от 35 до 70 см).

Также необходимо выставить у дисков одинаковые углы поворота (это делается регулировкой талрепов). Без этого будет тянуть окучник в бок. Наклон дисков к вертикали не регулируется и практически всегда постоянный.

Для колес мотоблока рекомендуется диаметр около 70 см и 10−14 см ширина. В этом случае колеса не повредят растений при окучивании.

Принцип работы дискового окучника

Окучник крепят к мотоблоку на кронштейн сцепки без грядиля. Делают это с помощью стопора, двух болтов и плоских шайб. Работать с окучником для мотоблока удобнее на первой пониженной передаче. Это позволит увеличить тягу за счет понижения поступательной скорости.

Принцип работы дискового окучника прост: диски при движении захватывают грунт и создают при окучивании валик, подсыпая грунтом растения. Вращение дисков позволяет измельчать грунт дополнительно и рыхлить его.

Дисковый окучник имеет определенные преимущества перед другими своими собратьями: гребни он делает ровнее и выше, в работе он легче и приятнее, энергозатраты при этом гораздо меньше. Оператору с таким устройством работать проще.

Конечно, не все так замечательно. Всегда за комфорт приходится платить. И цены на дисковый окучник — еще одно тому подтверждение. Стоит удовольствие пользоваться удобным и легким в использовании дисковым окучником примерно в три-четыре раза больше, чем другими видами. Цена же на этот инструмент зависит от некоторых параметров. Среди них:

диаметр и толщина дисков;
материал изготовления: простая сталь или легированная;
использование в конструкции либо втулок скольжения, либо подшипников качения;
механизм регулировки.

При покупке дискового окучника для мотоблока все эти факторы стоит учесть. Выбрав устройство, приемлемое по цене и качествам, вы сможете наслаждаться комфортом в работе с ним.

Учитывая то, что эта техника недешевая, возникает резонный вопрос: можно ли сделать самому дисковый окучник для мотоблока?

Как можно сделать дисковый окучник самостоятельно

Для того, чтобы соорудить этот инструмент, понадобятся две крышки от старых ненужных кастрюль. Их оптимальный диаметр — в пределах 50−60 см.

Крышки надо заточить по всей длине окружности. Это будет рабочей поверхностью. Далее молотком изгибаем крышки: с одной стороны должна быть выпуклость, с другой — вогнутость. Это необходимо для того, чтобы диск приподнимал почву и присыпал кусты рядом. Можно также использовать и диски от старой сеялки. Кроме них потребуются два винтовых талрепа, две стойки и Т-образный поводок.

Элементы устройства соединяют между собой болтами или сваривают. Диски же сами соединяют регулируемыми переходниками.

Талрепы дадут возможность отрегулировать углы поворота диска по вертикали. Диски надо установить так, чтобы они были симметричны и расстояние между их краями совпадало с шириной междурядий.

Собранную конструкцию через поводок крепят к кронштейну мотоблока болтами с плоскими шайбами и стопором.

Таким образом, при наличии определенных навыков и требующихся элементов среди ненужных старых вещей, дисковый окучник вполне можно собрать самостоятельно, и сэкономить вполне приличную сумму.

В любом случае, купите вы дисковый окучник для мотоблока или сделаете его сами, этот замечательный инструмент способен значительно облегчить тяжелый труд на приусадебном участке и повысить урожайность выращиваемых культур.

Как самостоятельно сконструировать окучник для мотоблока: разбор пары вариантов

Картофель – одна из самых популярных сельскохозяйственных культур, которую выращивают не только у нас, но и во многих странах Восточной Европы. На протяжении трехсот летней истории выращивания картофеля создавались агрономические технологии, с помощью которых старались облегчить возделывание культуры и повысить ее урожайность. Если в промышленных масштабах выращивания картофеля сегодня для окучивания растений используют тракторы со сменными насадками культиваторами, то на приусадебных участках можно использовать изготовленный окучник своими руками для мотоблока.

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Вариант #1 – листерный окучник

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Вариант #2 – изделия с переменной шириной захвата

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Читать еще: Споттер своими руками из микроволновки домашних условиях

Вариант #3 – дисковые модели

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Вариант #4 – окучники пропеллерного типа

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Пример самостоятельного изготовления листерного окучника

Как видно, окучники представляют собой довольно простые конструкции. В том, чтобы сделать окучник своими руками для мотоблока, нет ничего сложного.

Для создания традиционного нерегулируемого окучника необходимо по шаблону из металла толщиной 2 мм вырезать половинки изделия

Эти половинки следует изогнуть до совпадения радиусов, а затем сварить за 2-3 прохода. Сварные швы следует обработать болгаркой и при необходимости выборочно подварить и повторно зачистить. В результате должен получиться идеальный ровный слой металла.

Крылья инструмента также вырезаются из металла толщиной 2 мм и соединяются по такому же принципу

В результате должна получиться вот такая конструкция. Для наглядности указана толщина элементов и все размеры основания инструмента

Простая модель дискового окучника к мотоблоку

Для изготовления инструмента необходимо подобрать тип крыльев. Диски, или лемехи отвалы, представляют собой стальные листы толщиной 1,5-2 мм, имеющие отогнутые нижние кромки.

Важное условие: диски должны быть строго симметричны. Иначе конструкцию будет «вести» в сторону, что будет значительно затруднять работу.

При обустройстве конструкции можно использовать лемехи, снятые с отслужившей свой срок сеялки.

Лемехи устанавливают под углом, выдерживая расстояние между нижними точками, соответствующее ширине колесной колеи, равное ширине междурядий

Соединяют элементы между собой, используя болтовое соединение или посредством сварки. Сами диски соединяют при помощи регулируемых переходников. Помимо дисков, основными элементами инструмента выступают: Т-образный поводок, винтовые талрепы и стойки. Талрепы необходимы для регулирования вдоль вертикальной оси поворота дисков. К мотоблоку инструмент крепят с помощью балки с крыльями.

При изготовлении и сборке деталей на основе чертежа важно предусмотреть соотношение размеров и конструкцию крепления. Возможно два варианта изготовления инструмента: с фиксированной или переменной шириной захвата крыльев. При втором способе обустройства расстояние между дисками можно будет изменять путем симметричной перестановки стоек.

Основные элементы сборки: 1 – обрабатываемый ряд, 2 – диск, 3 – кулак, 4 – Т-образный кронштейн, 5 – стойка, 6 – стальной скребок, 7 – балка моста, 8 – стопорный болт, 9 – рукоятка-грядиль

Для облегчения работы с инструментом нужно предусмотреть обустройство подшипников скольжения. Установив подшипники, а не втулки скольжения, можно повысить надежность изделия.

В процессе сборки конструкции для крепления инструмента к мотоблоку задействуют кронштейн сцепки без грядиля. Для этого к кронштейну прикрепляют с помощью стопора и болтов с плоскими шайбами поводок окучника. Стопор вставляют внутрь квадратной трубы и плотно прижимают к ее наружной поверхности.

Сам кронштейн сцепки при помощи болтов поворачивают, а поводок размещают вдоль продольной оси мотоблока

Агрегат готов к работе. Работая на первой передаче, за счет снижения поступательной скорости можно увеличить тягу мотоблока. Если в процессе окучивания колеса пробуксовывают, их необходимо спарить.

Как изготовить окучник для мотоблока своими руками: инструкция

Когда посадка, вспашка и окучивание грядок делается вручную уходит много сил. Чтобы сделать свой труд проще, креативные земледельцы придумали такой инструмент – окучник для мотоблока. Насадка изготовлена из металла и представляет собой клин с лопастями или два вращающихся диска, приваренных к раме. При помощи этого агрегата процесс окучивания картофеля происходит относительно быстро по сравнению с ручным трудом.

Что такое окучник и зачем он нужен

Картофель — самая распространенная садовая культура, которую выращивают владельцы огородов на своих дачах и загородных участках. Земледельцы, которые каждый год сталкиваются с обработкой этих корнеплодов знают какой это нелегкий труд.

Этот инструмент активно применяется в домашнем земледелии и облегчает нелегкий труд огородников. Среди земледельцев аппарат получил широкое применение, а «народные умельцы» научились самостоятельно изготавливать полезные насадки для мотоблока своими руками.

Дополнительно можно создать второй ряд для устройства, вследствие чего скорость работы инструмента повысится вдвое. В двухрядном окучнике к готовой конструкции добавить тяговые устройства, а крепления делать подвижными на шарнирах. Подвижность креплений, в данном случае, выполняет функцию регулирования рядов. В отличие от однорядного окучника двухрядный позволяет производить обработку грядок одновременно с двух сторон.

Мотоблочные окучники бывают:

листерными;
дискового типа;
пропеллерными.

Как изготовить окучник для мотоблока своими руками

Для работы необходимо подготовить инструменты, которыми будет создаваться насадка. Для создания окучника своими руками понадобятся такие инструменты:

сварочный аппарат;
электродрель со сверлами разного диаметра;
болгарка;
шлифовальный диск;
газовая горелка для нагрева металла в процессе закаливания;
верстак с тисками;
набор напильников;
молоток;
набор ключей;
крепежные расходники (гайки, болты, шайбы, шурупы и т.п.).

Листерная насадка для мотоблока представляет собой самый простой вариант окучника с жестко зафиксированной по ширине металлической панелью. Конструктивная особенность этого окучника простота: два раскрытых равновеликих листа железа, соединить между собой образуя треугольный конус, по внешнему виду напоминающий развернутые крылья бабочки. В процессе рыхления почвы эта модель окучника поднимает землю вверх, разрыхляя и создавая небольшую насыпь. Нижняя часть конусовидной насадки в процессе работы углубляется в землю примерно на треть от общей длины конуса, что позволяет равномерно окучивать картофель и тщательно взрыхлять почву.

Процесс изготовления и сборки дискового типа 2 раздвижного:

С помощью болгарки вырезать основание для насадки. Материалом служит железный лист толщиной не менее 3 мм. На эту часть оказывает давление земля во время работы окучника, поэтому она должна быть максимально прочной.
Далее из вырезанной полоски стального полотна создать кронштейн-крепление, на который позже крепить остальные детали агрегата. Ширина полосы — 4 мм. Деталь закаливать с помощью газовой горелки в целях противостояния коррозии.
Изготовить «полевую доску» из металла толщиной 5 мм. Ее тоже прокалить при помощи горелки в несколько этапов.
После создать стойку толщиной 8 мм. Эта основная часть инструмента, на которую ложится вся нагрузка.
Теперь сделать крылья — материал: сталь толщиной 2 мм, деталь должна точно соответствовать схеме, чтобы не было проблем со стыковкой с основной частью.
Крылья двух дисков закрепленных слегка изогнуть и приварить к основанию.
После того как «конструктор» из деталей собран в готовый инструмент, окучник тщательно зачистить напильником или болгаркой.

Дисковый окучник для мотоблока своими руками

Конструкция дискового устройства предельно проста: на Т-образную ось с двух сторон при помощи заранее изготовленных креплений установить диски под углом примерно в 45 градусов. Материалы, необходимые для производства дискового окучника можно найти в гараже у запасливого хозяина.

Для самостоятельного создания дискового устройства для окучивания понадобится:

стальной лист толщиной не менее 3 мм;
поводок;
вогнутые к центру металлические диски;
стойки;
талрепы;
крепежные расходники;
металлический профиль толщиной от 5 мм;
элементы для стопора.

Процесс изготовления и сборки:

Металлические дисковые колеса — основной элемент конструкции данного вида мотоблочной насадки. Их можно сделать из 2-х использованных газовых баллонов. Для этого болгаркой отрезать верхнюю и нижнюю часть баллона и заточить края полученных деталей. Диски должны быть вогнутыми к центру, поэтому если их вырезать из листового металла, то диски выгнуть с помощью молотка.
Т-образную ось, к которой будет крепится вся конструкция с дисками, сделать из металлического квадратного профиля толщиной от 5 мм. На этот элемент при работе окучника осуществляется максимальная нагрузка, поэтому чем толще будет металл — тем надежнее будет общая конструкция.
Диски разметить по диаметру и в центре высверлить отверстие под болтовое крепление. Крепления приварить к металлической трубе.
Дисковые колеса симметрично соединить друг с другом. Их закрепить на подшипники с сальниками, которые соединить с основной рамой при помощи сварки и крепежных болтов. Важно выбрать правильный угол наклона дисков, который отвечает за глубину погружения — для этого на кронштейн закрепить подвижной элемент, который тоже зафиксировать болтами.
На раму прикрепить винтовые талрепы, стойки, Т-образную ось.
Всю конструкцию сварить, скрепить при помощи болтов. Настроить дисковый окучник для работы.

Читать еще: Из чего можно сделать буржуйку своими руками?

Пропеллерный активный окучник для мотоблока – эта разновидность устройств для окучивания картофеля считается надежной и эффективной. Также его называют активным роторным, потому что принцип работы этого инструмента основан на одновременном вертикальном, горизонтальном вращении рабочих элементов. Внешний вид роторного устройства напоминает пропеллер, который своими лопастями взрыхляет землю – это и есть его принцип действия.

Преимуществом этой модели является одновременное взрыхление, распашка почвы и подсыпание земли к корням растений. Недостаток — относительно высокая стоимость комплектующих деталей, сложность изготовления и возможность использовать насадку только в мотоблоках, оснащенных двумя передними передачами, валом отбора мощности.

Как правильно устанавливать окучник на мотоблок

Чтобы в процессе работы окучник не отсоединился, не сломал мотоблок, насадка на нем должна быть надежно зафиксирована при помощи болтовых креплений. При установке окучиника на мотоблок необходимо точно отрегулировать угол атаки, глубину погружения, которая должна быть меньше, чем у плуга.

Перед началом работ с мотоблоком надо правильно присоединить насадку окучника к нему, для этого производить следующий порядок действий:

На мотоблок установить колеса, сцепку.
При помощи крепления плуг окучник для мотоблока соединить с техникой. Важно чтобы стойка была в вертикальном положении, это поможет верно настроить угол атаки.
Чтобы окучиник стал ниже опорной поверхности грунтозацепов, насадку опустить к земле, чуть-чуть погрузить.
Сделать теcтовое окучивание, посмотреть насколько правильно отрегулирован угол атаки, ширина между грядками. Если все хорошо — приступать к работе.

Для эффективной и долговечной службы двухрядного окучника для мотоблока нужно соблюдать простые правила:

перед началом работ обязательно проверять надежность креплений, соединений крутящихся элементов, осей;
убедиться, что на грядках нет посторонних предметов, которые могут попасть под плуг;
работать в специальных перчатках;
по окончании работ тщательно промыть, очистить оборудование от земли, налипшей грязи, просушить;
во избежание коррозии хранить оборудование в сухом не влажном месте.

Таким образом, использование разных видов насадок для мотоблока является надежным помощником для обработки картофеля в домашних хозяйствах. Самостоятельное изготовление окучника для мотоблока лучше делать по советам мастеров своими руками – это проявит талант механика.

Отзывы владельцев

Пользуюсь двухрядным листерным окучником уже 5-й год подряд, сделал его своими руками по инструкции. Использую в комплекте с мотоблоком «Нева» для обработки грядок с картофелем, для вспашки грунта весной. Агрегатом доволен, очень удобно, экономит время. Настройка культиватора проводится легко.

Купил в агротехническом магазине голландский роторный окучники для картофеля к мотоблоку, ранее для обработки картошки на даче использовал простой листерный, сделанный в гараже своими руками. Покупкой доволен, процесс вспашки приносит удовольствие. Главное – настраиваем правильно.

Раньше сажали картошку всей семьей на майские праздники, все приходилось делать вручную и процесс обработки земли не доставлял детям никакой радости. После покупки мотоблока, сделал самодельный дисковый окучник из газового баллона, теперь даже внуки просят дать им поуправлять интересной машинкой. Всем рекомендую!

Чтобы сделать насадку к мотоблоку своими руками, лучше заранее спроектировать как она будет выглядеть, нарисовав схему-чертеж конструкции конкретного вида с точным указанием всех размеров. Чертеж можно распечатать на принтере, скачав готовый файл из интернета.

Как сделать окучник для мотоблока своими руками

Для увеличения урожайности сельскохозяйственных культур необходимо правильно обрабатывать приусадебный участок. Сегодня у многих владельцев загородных домов есть мотоблок, ставший незаменимым помощником. Чтобы облегчить работу и увеличить производительность, часто используются различные механизмы, и одним из таких устройств является окучник для мотоблока.

Виды окучников и их характеристики
Рекомендации по изготовлению
- Листерный окучник
- Дискового типа
- Пропеллерный тип

Виды окучников и их характеристики

Сегодня можно приобрести различное навесное оборудование для мотоблока, но его стоимость зачастую является высокой. При наличии свободного времени и навыков работы с металлом можно изготовить окучник своими руками. Популярные конструкции:

Листерная — самая простая конструкция, представляющая собой 2 металлических листа, соединённых в форме крыльев. Так как оба рабочих элемента неподвижны, то изменить ширину захвата нельзя. В результате приходится размеры междурядья подгонять под габариты окучника, что не всегда целесообразно. Главная особенность этого вида инструмента заключается в наличии стойки, не позволяющей перегрузить мотоблок во время работы. Листерные окучники желательно делать обтекаемой формы, чтобы они меньше выворачивали почву и тем самым предохраняли её от сильного высыхания.
Дисковая. Более производительный агрегат. При снижении скорости работы увеличивается мощность устройства, что позволяет повысить срок его службы. Также при использовании дисковых устройств не требуется прикладывать большие физические усилия. Последним преимуществом этого типа конструкции является универсальность, ведь такой окучник можно использовать и в то время, когда надземная часть растений станет высокой.
Пропеллерная. Устанавливаются на мотоблоки, оснащенные двумя передними передачами.
С изменяемой шириной захвата. Их целесообразно использовать на агрегатах с мощностью силовой установки не менее 4 л. с. Основным их преимуществом является возможность не только окучивать сельскохозяйственные культуры, но и удалять сорняки и измельчать почву.

Все эти окучники для картофеля к мотоблоку обладают определёнными достоинствами и недостатками.

Окучник для мотоблока своими руками

Кто пользуется мотоблоками, знает: не всегда можно приобрести нужный навесной инструмент к агрегату. Многие из них дорогие, а некоторые не совсем удобно применять на даче или огороде.

Тут зачастую важен индивидуальный подход. Поэтому дисковые окучники для мотоблока своими руками, чертежи, видео которых есть в большом количестве в Интернете, помогут желающим реализовать индивидуально, по-своему проблему механизации окучивания своих насаждений.

Знакомство с изготовлением окучника

Для простоты разбора того, как сделать навесной окучник на агрегат, сначала разберём, как сделать ручной окучник для картофеля.

Как видно из чертежа, для облегчения труда без мотора тоже надо постараться. Но не так много, как кажется. Прежде всего, для работы нужны инструменты:

молоток;
тиски;
аппараты для сварки, желательно и электрического типа, и автогенного;
штангенциркуль;
метчики для нарезания внутренней резьбы;
вороток для метчиков;
шлифовальная машинка со сменными дисками;
газовая горелка для прогрева металла, когда его надо согнуть;
верстак;
всевозможные вспомогательные инструменты.

Дисковый окучник

Приступаем к тому, как сделать окучник для картофеля своими руками. На чертеже видно, что главным инструментом являются отвальные диски. Они должны быть в пределах 400 мм. Это оптимально. Потому что сажаем картофель обычно на глубину 60-80 мм, и корни потом растут приблизительно 200 мм. Получается, пройдя в междурядье с наклонёнными дисками указанной величины, мы полностью окучиваем ряд картофеля.

Итак, делаем 2 диска из стального листа толщиной 2 мм, диаметром 400. Некоторые делают из старых крышек от кастрюль. Пусть. Но желательно сделать добротные диски, которые будут служить долго. Можно взять со списанной в металлолом сельхозтехники. Но лучше всего — легированная нержавеющая сталь. Края дисков, там, где будут режущие кромки, затачиваем. Теперь делаем мост со стойками, на которых будут закреплены диски. Рассчитываем размеры. На стальную крепкую трубу с обеих сторон надеваем соединительное крепление для труб (везде продаются). Свободные концы креплений направлены вниз. Сверху сверлим трубу через отверстия в креплении. Каждое крепление сверлим с двух сторон. Закрепляем болтами с гайками.

Если хотите делать захваты разной ширины, то сверлите дополнительно с обеих сторон по два отверстия ещё. Чтобы изменить ширину захвата, достаточно переставить стойки дальше или ближе к концам моста, и закрепить через отверстия. Затем в крепления снизу вставляем трубки – стойки. Также сверлим, крепим в соединении. По два болта с гайками на каждую стойку. Затем внизу каждой стойки делаем механизм для наклонных подвижных дисков. Сначала крепим кронштейн для диска. Причём тоже делаем 2 — 3 позиции сверления трубы. Чтобы была возможность для смены наклона дисков.

С другой стороны кронштейна привариваем короткий толстый стальной прут. На другом его конце – в кольце втулки – впрессовать подшипник скольжения закрытого типа. К втулке изнутри приварить заранее широкую шайбу с отверстиями для крепежа диска. У каждого диска по центру внутрь приварить такие же широкие шайбы с отверстиями. Закрепляем диски болтами с гайками. У нас получились два подвижных наклонённых под определённым углом диска, прикреплённые к стойкам на одном мосту. Можно придумать дополнительно устройство для наклона дисков вправо – влево. Для этого надо подобрать шарнирно-крепящийся механизм кронштейна. Такие тоже есть в продаже. Да и в старых деталях сельхозтехники можно найти.

Мы не будем рассматривать дальше создание ручного окучника. Нам не нужно делать ручки для нашего устройства.

Присоединение окучника

Окучиватель для мотоблока надо подсоединить, навесить к агрегату таким способом, как показано вот на этом чертеже:

Из чертежа видно, нам надо к мосту через кронштейны и крепкие стальные трубки подсоединить устройство к мотоблоку. Усилить подсоединение поперечной перекладиной. Включаете мотор. Колёса движутся. Вы держитесь за ручки мотоблока. Увлекаемый движением, приходит в действие созданный собственными руками инструмент окучивания насаждений. Диски только надо делать под симметричными углами, чтобы не вело в одну сторону при окучивании. Рассмотренный вариант инструмента – не единственный. Есть и другие. Рассмотрим их по очереди.

Листерная модель

Этот самодельный окучник для мотоблока интересен тем, что в жёстком, не раздвижном варианте его сделать легко. Вот фото такого окучника:

Для того, чтобы это сделать, надо мало времени и материала. Вырезать из 2-х
миллиметровой стали заготовку по чертежу, определённой конфигурации. Заточим будущую нижнюю кромку. Согнём посередине. Как согнуть? Через закреплённую трубу. Завершить сгиб, пробивая переднюю кромку молотком. Затем крылья окучника раздвигаем. Фиксируем ширину между крыльями стальной поперечиной, приваренной между ними сзади. Пробиваем низ изделия, чтобы крылья получились лемехоподобные.

Изнутри спереди окучника привариваем стойку с просверленными несколькими отверстиями, чтобы можно было регулировать глубину (выше, ниже) погружения в почву окучника. К стойке прикручиваем болтами штангу, идущую к мотоблоку. Крепим штангу к мотоблоку.

Та же листерная модель, выполненная в раздвижном варианте:

Окучник лежит низом вверх, Поэтому видно его устройство. Видимо, окучник заводской. Можно точно такой же сделать вручную. Вместо поперечины, соединяющей крылья намертво, тут используется три элемента соединения: посередине, приваренная впереди, штанга с отверстиями; две поперечины от крыльев, сходящиеся внахлест на срединную штангу. Место соединения укрепляется болтиком с гайкой.

Косые поперечины присоединяются к крыльям при помощи приваренной проушины, поэтому поперечины могут быть подвижны. Переставляя болтик ближе или дальше по штанге, можно регулировать ширину крыльев. Всё остальное у раздвижного листерного окучника, делается так же, как и у нераздвижного. Конечно, раздвижной лучше. Получается, можно регулировать не только глубину, а ещё ширину окучивания.

Сдвоенный листерный окучник

Есть ещё один вариант. Для обработки сразу двух рядов. Такое усовершенствование ускоряет процесс работы. Экономятся время, силы и горючее мотоблока. Сдвоенное устройство делается таким образом. Два самодельных окучника со стойками крепятся к квадратной горизонтальной штанге. Таких металлических изделий полно. Всегда можно найти подходящую вещь. Крепления стоек окучников к штанге делаем так. Вырубаем (или выпиливаем) из двухмиллиметровой стали полоску. В концах полоски делаем прямоугольные длинные щели.

Сгибаем металл посередине, так, чтобы середина обогнула под прямым углом сзади квадратную штангу. В получившуюся спереди двойную проушину продеваем стойку окучника. В креплении заранее сверлится отверстие под болт. На штанге делаем отверстия справа и слева, на одинаковом расстоянии друг от друга.

В отверстиях нарезаем вручную резьбу под болт, используя метчик с воротком. Заворачивая болт в заднюю часть крепления через резьбу в штанге, затягиваем в упор всунутую в проушины крепления стойку окучника. Потому что болт упрётся в переднюю часть штанги и начнёт отодвигать штангу вперёд, натягивая согнутое крепление, закрепляя стойку.

Посередине штанги варим небольшую стойку для жёсткого навесного подсоединения к мотоблоку. Передвигая стойки с окучниками по штанге, можно выбирать ширину рядов двойного окучивания. Раздвижные крылья помогут выбрать режим отвала.

Окучник пропеллерного типа

Есть ещё один вариант. Это активный окучник пропеллерного типа. Такой окучник можно делать к мотоблокам, которые имеют вал отбора мощности и две передачи. Вращение совместно с поступательным движением делает окучивание качественнее. Земля разрыхляется, окучивая ряды насаждений. Делать такой самодельный инструмент несложно. Готовые активаторы насаживаются на оси, задаётся расстояние между ними. При наличие втулок с кронштейнами можно менять активаторы, разных размеров.

Важный инструмент – окучник. Разброс магазинных цен большой – от 700 рублей до 11 тысяч. Смотря какой окучник, и как сделан. Естественно, самодельный выгоднее. Вдобавок, у хорошего хозяина и мастера получится хорошее изделие. И всегда можно подогнать инструмент обработки земли под свои нужды, что навесным оборудованием заводского производства порой не совсем удобно.

Самодельный окучник — экономия средств и выполнение работ, необходимых именно на Вашем участке.

голоса

Рейтинг статьи
