Изготовление автоподъемника своими руками

Не в каждом гараже человек может оборудовать смотровую яму. Но для ремонта транспортных средств она крайне необходима. Поэтому лучшим решением считается смастерить автоподъемник своими руками. Сделать это совсем несложно, имея элементарные навыки работы с элементарными механизмами.

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

винтовыми;
гидравлическими;
цепными.

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

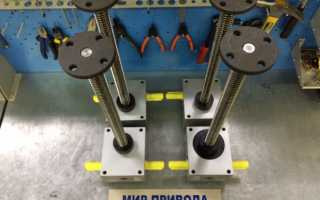

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Инструкция по выполнению сборки подъемника своими руками

Для изготовления автомобильного подъемника своими руками необходимо подготовить соответствующие материалы. В их перечень входит:

несколько мощных стальных уголков;
червячный редуктор. Минимальная грузоподъемность – 0,3 т;
металлическая плита толщиной 10 мм. Можно своими руками достать со старого станка для работы с металлом;
болты;
две мощных цепи, где диаметр составляющих элементов не меньше 2 см;
крюк;
стальной трос толщиной 5 мм;
две шпонки с разным диаметром. Можно легко своими силами извлечь из старого мопеда.

Инструкция по сборке подъемника

Чтобы изготовить подъемник своими силами, необходимо придерживаться довольно простой инструкции:

В стены гаража вмуровывают стальные уголки. Капот машины должен размещаться под ними.
На уголки устанавливают сантиметровую плиту. Ее закрепляют с использованием восьми болтов М8.
Плита не будет монолитно соединена с уголками. При необходимости можно легко изменить ее размещение.
На поверхности плиты закрепляют червячный редуктор.
Шпонку надевают на приводной вал и фиксируют.
В плите проделывают отверстие диаметром 2 см, куда вставляют цепь, после чего соединяют ее концы.
На выходной вал монтируют другую звездочку, меньшего размера, соединяют их между собой.
В плите делают два отверстия диаметром 3 см. Через них пропускают цепь, надев ее на меньшую шпонку.
На конце второй цепи должен находиться крюк, который способен выдерживать вес двигателя.

Создание опрокидывающего подъемника своими руками

Чтобы изготовить подъемник своими руками, можно использовать совсем другую конструктивную схему. Она позволяет создать устройство опрокидывающего типа. Такой аппарат состоит из нескольких основных частей – башмака, площадки, стойки, системы балок и различных соединительных деталей.

Чтобы сделать подъемник, необходимо придерживаться простой инструкции:

Башмак делают из стального листа, тщательно придерживаясь размеров, указанных в чертеже.
Стойка для опрокидывателя формируется из уголков 32, имеющих длину 1,5 м. Из них собирают квадраты и сваривают между собой.
В нижней части проделывают несколько отверстий для фиксации опорной трубы.
Из стального листа формируют площадку в виде коробки. Боковые стороны приваривают или загибают.
Внутрь коробки монтируют кусок дерева, который фиксируют при помощи крепежей, предварительно вставленных в отверстия ее торцов.
На дерево устанавливается кусок резины.
В нижней части коробки крепится сваркой проушина.
Верхняя балка формируется из двух 1,5 м уголков, сваренных по форме П-образного профиля.
Посередине балки приваривают металлическую вставку для лучшей фиксации домкрата.
К полученному П-профилю балки приваривают прямоугольную пластину такой же длины для получения квадратной трубы.
К одному концу балки приваривается пластина (крепится втулка для соединения с задней балкой), с другой стороны – направляющие домкрата.
Изготавливают заднюю балку из четырех уголков 1,5 м. Делают из них два квадратных профиля.
Посередине задней балки приваривают узел для соединения всех балок между собой.
Нижнюю балку делают сами по такому же принципу, как предыдущие.
Устанавливают домкрат и стопоры.

Правила эксплуатации подъемника

Чтобы самостоятельно сделать подъемник, нужно приложить немало усилий. Но чтобы данный агрегат работал эффективнее, необходимо соблюдать все правила его эксплуатации:

Перед использованием подъемника обязательно удаляют болты, которые скрепляют двигатель и раму транспортного средства.
Под двигатель заводят петлю стального троса. На его конец накидывают крюк подъемника.
Выполняют перебор цепи.
Со временем движение перейдет на приводной вал, который передаст усилие на грузовой, что приведет к натяжению тросов.
Силовой агрегат поднимают медленно и аккуратно, чтобы избежать повреждений.
После изъятия двигателя с применением подъемника необходимо остановить его работу. Груз теперь будет удерживаться редуктором.
Транспортное средство можно отодвинуть и установить на его место прочный стол, который сможет выдержать нагрузку от двигателя.

Насколько надежны и безопасны подъемники, изготовленные своими руками?

Чтобы изготовить подъемник своими руками, необходимо хорошо поработать. Но будет ли безопасным такое оборудование? Некоторые специалисты сильно сомневаются в этом. В среднем вес автомобиля превышает одну тонну. Если подъемник будет иметь небольшую мощность или некачественное оснащение, существует вероятность падения транспортного средства. Это чревато серьезными травмами или даже летальным исходом для автослесаря.

Причинами развития подобной аварийной ситуации называют:

большой вес автомобиля, на который не рассчитан приводной или исполнительный узел;
неправильная конструкция стопорного агрегата, выполненного своими руками;
разрушение стопорного механизма под действием большой нагрузки;
неправильное закрепление опорных деталей автомобильного подъемника.

Если необходимо изготовить данное оборудование, приходится использовать чужой чертеж или все рассчитывать самому. В каждом случае существует вероятность наличия серьезных ошибок, которые могут привести к непоправимым последствиям.

Видео: Самодельный подъёмник для гаража

Сам себе автомеханик: подъёмник для авто своими руками

Не все владельцы личных авто загоняют свои машины на обслуживание в сервис. Многие предпочитают делать это своими руками. А в хорошем гараже для качественной работы надо создать все условия, наиглавнейшим из которых является набор инструментов и оборудования. А на первом месте будет подъёмник для авто, который, при должных знаниях, можно сделать своими руками.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Читать еще: Как сделать стружкоотсос своими руками?

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Как сделать подъёмник для авто

Подавляющее большинство самодельных подъёмников можно отнести к «ножничному типу». Это и с точки зрения эксплуатации, и с точки зрения обслуживания наиболее удобная конструкция. И, главное, изготовить его в «домашних» условиях проще всего. В собранном виде эти подъёмники довольно компактны, они не занимают много места.

Ручной подъёмник для авто

На рисунке 4 приводится кинематическая схема простого подъёмника ножничного типа. На основании, сваренном из прочного профиля (трубы, швеллера или уголка) установлены две П-образные прямоугольные рамы, которые могут «качаться» на основании. Одна рама нижним краем через шарнир прикреплена к основанию. Её верхний конец тоже через шарнир соединён с верхним концом другой рамы. Нижний край второй рамы в специальных желобах перемещается вдоль основания. Для этого на раме, на поперечине, неподвижно установлена гайка. Тяга с резьбой, проходящая вдоль продольной оси подъёмника, при вращении ввинчивается или вывинчивается из неподвижной гайки. Дальний конец тяги шарнирно сцеплен с нижним краем подвижной рамы. При своём горизонтальном движении тяга перемещает по горизонтали нижний край подвижной рамы, которая своим нижним краем на роликах катится по направляющим, закреплённым на боковинах внутри основания. При этом, она вращается вокруг оси нижнего шарнира. Верхний край этой рамы поднимается или опускается. Вместе с ним, соответственно, вверх или вниз ходит верхний край первой рамы и установленная на сочленении двух рам платформа.

Чертёж

Принцип действия подъёмника поясняет его кинематическая схема. Размеры изделия в целом и его деталей определяются в конкретных условиях.

Кинематическая схема самодельного подъёмника
ФОТО: Леонид Шальман

На иллюстрации ниже представлен подъёмник, у которого привод от рукоятки или электродрели через отдельные редуктора крутит два горизонтальных стержня с резьбой. По каждому из них движется гайка, которая приварена к нижнему концу подвижной рамы. В этой конструкции более равномерное распределение усилий.

Самодельный подъёмник с винтовым приводом
ФОТО: youtube.com

Инструкция по изготовлению

Работу нужно начинать с создания чертежа изделия. Затем подбираются необходимые материалы и инструменты. Иногда и чертёж приходится корректировать в зависимости от того, какие материалы и комплектующие удалось добыть.

Изготовление этих подъёмников следует начинать с основания. Его надо сварить в виде прямоугольника из профильных труб сечением примерно 60×80 мм или более. Ширина рамы должна быть немного больше ширины того автомобиля, для которого подъёмник делается. Потом из швеллеров или профильных труб свариваются рамы. Их ширина определяется основанием, а высота – желаемой высотой подъёма автомобиля. Тягу с резьбой надо делать из прутка качественной стали диаметром не менее 2 дюймов. Резьба должна быть трапецеидальная или упорная, так как ей предстоит воспринимать большие усилия. Соответствующая резьба нарезается в неподвижной гайке.

Подобный подъёмник не является «винтовым». У него нет вертикальной нагрузки вдоль оси винта.

Такой порядок действий можно применить к изготовлению устройства любого конструктивного варианта.

Подъёмник автомобильный ножничный своими руками

Ещё одна версия ножничного подъёмника представлена на рисунке №6. В этой конструкции основание и грузовая платформа являются нижней и верхней сторонами параллелограмма, а две качающиеся рамы – боковыми. Под поперечину, приваренную к одной раме, установлен домкрат. Он меняет её наклон, а вся конструкция меняет свою высоту. Грузовая платформа поднимается или опускается.

Самодельный подъёмник ножничного типа с приводом от домкрата
ФОТО: youtube.com

Чертежи

Чертежи любой конструкции подъёмника показывают принцип его работы. Для мастера важны и чертежи всех его деталей, а также сборочный чертёж. Поскольку при изготовлении устройства ориентируются на размер своего автомобиля, реальное наличие комплектующих и материалов, а также на своё умение, то универсального чертежа сделать невозможно. Надо приспосабливаться к реалиям и следить за тем, чтобы соответствующие детали стыковались.

Чертёж самодельного автоподъёмника с домкратом
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Технология выполнения основных слесарных и сварочных операций мало зависит от конструкции. В основном они идентичны.

подбираются материалы и инструменты;
нарезаются детали в соответствии чертежами;
свариваются верхние платформы;
собираются на шплинтах «ножницы»;
устанавливается домкрат;
проверяется работа всего изделия.

Гидравлический подъёмник своими руками

Сначала нужно договориться, что считать «гидравлическим» подъёмником. В соответствии с Большим энциклопедическим словарём, гидравлический подъёмник (гидроподъёмник) – это механизм циклического действия с гидравлическим приводом, обычно в виде цилиндра с поршнем. Применяется для перемещения грузов по вертикали или под углом.

Самодельный гидроподъёмник сделать трудно, да и нецелесообразно. Потребуется прецизионная стыковка поршня с цилиндром, уплотнение всех соединений гидравлического тракта. Проще взять фирменный гидравлический домкрат и использовать его в своей конструкции в качестве силового привода. В устройстве использован гидравлический домкрат с ходом поршня 200 мм для подъёма стрелы.

Чертёж

Устройство подъёмного крана и способ установки гидравлического домкрата хорошо видны из фотографий, а размеры определяются конкретными требованиями.

Инструкция по изготовлению

При изготовлении нужно проследить за обеспечением устойчивости крана. Это достигается выбором правильных размеров и геометрией основания. Под основанием крана смонтированы колёса для удобства перемещения по рабочему пространству. В таблице приведена пошаговая инструкция по изготовлению и сборке подъёмника.

Квадратные трубы для постройки подъёмного крана
ФОТО: youtube.com

Колёса для постройки подъёмного крана
ФОТО: youtube.com

Гидравлический домкрат для подъёмника
ФОТО: youtube.com

Основание подъёмника
ФОТО: youtube.com

Узел сочленения основной стойки и стрелы
ФОТО: youtube.com

Сборка телескопической стрелы
ФОТО: youtube.com

Установка гидравлического домкрата на стойку
ФОТО: youtube.com

Общий вид крана с гидравлическим приводом
ФОТО: youtube.com

Винтовой подъёмник своими руками

Винтовой подъёмник может быть выполнен в двух вариантах:

винт вращается сквозь неподвижную гайку и перемещается вверх или вниз, на нём установлена платформа для груза;
вращается винт, а по нему вверх или вниз движется гайка с платформой.

Винт в любом случае располагается в стойке. А для подъёмника их необходимо две.

Для самостоятельного изготовления такие подъёмники не рекомендуются. Чем выше требуется подъём, тем больше потребуется диаметр винта и гайки. А изготовить их можно только на серьёзных станках. Вращение винтов должно происходить синхронно, иначе будет перекос платформы и груз упадёт. Синхронизация обеспечивается либо сложной кинематической схемой, либо профессиональным электронным оборудованием. Подобные решения используются на прокатных станах для управления положением верхнего валка. Эта работа не для самодельщика.

Чертёж

Винтовой двухстоечный подъёмник
ФОТО: vseinstrumenti.ru

Инструкция по изготовлению

Изготавливать самостоятельно не рекомендуется в виду сложности расчётов и технологии.

Подъёмник для двигателя своими руками

Кран с гидравлическим приводом очень удобен для изъятия двигателя из автомобиля. Стрела располагается над моторным отсеком, опущенный крюк цепляется за заранее протянутые стропы, домкратом поднимается стрела вместе с двигателем. Кран легко передвинуть на колёсах в нужное для работы место. Достаточно использовать домкрат грузоподъёмностью не более 2000 кг, лишь бы хватало высоты подъёма рабочего штока.

Чертёж

Чертежи делаются под конкретные размеры изделия. За основу следует взять описание работ, приведённое выше.

Инструкция по изготовлению

На строительство такого крана идут квадратные трубы сечением 80×60×3 мм, 70×50×3 мм, труба диаметром 100 мм. При изготовлении используются стандартные технологии обработки и сварки металла. Технология изготовления и сборки приведена выше.

Как сделать автомобильный подъёмник для гаража своими руками? 2 простых для исполнения устройства

Детали автомобиля подвергаются износу. По этой причине в частном гараже пригодится подъёмник для легкового автомобиля, который можно собрать из подручных средств. Выпускаемые разными компаниями агрегаты зачастую имеют высокую стоимость, поэтому собранный в собственной мастерской домкрат поможет быстро произвести ремонт машины без лишних финансовых вложений.

Читать еще: Как сделать садовый измельчитель своими руками?

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Более подробную информацию о том, как сделать домкрат своими руками, вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ромбический автомобильный винтовой домкрат? Читайте об этом в статье нашего специалиста.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Рекомендуем также прочитать статью нашего специалиста, в которой рассказывается о том, как сделать лебедку из стартера своими руками.

Также советуем прочитать статью нашего эксперта, посвящённую тому, как выбрать ручную лебедку для автомобиля.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
на уголки необходимо установить стальную плиту и закрепить болтами М8;
установить на плиту редуктор;
закрепить шпонку на приводном редукторе вала;
в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
закрепить шпонку меньшего размера на выходном вале редуктора;
просверлить в плите два отверстия, пропустить вторую цепь;
первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

удалить крепления, фиксирующие раму и двигатель автомобиля;
подвести трос под мотор, набросить петли на крюк;
перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
два пальца;
четыре втулки;
фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Вывод

Для частной станции технического обслуживания идеально подойдет недорогой и производительный гидравлический автоподъёмник ножничного типа. Имея конструкцию в собственном распоряжении, владелец легкового автомобиля получает возможность проводить ремонтные и профилактические работы на кузове, заменять ходовую часть, подвеску, тормозные колодки и детали трансмиссии. Сделать подъёмник своими руками можно по специально разработанной технологии.

Инструкция как сделать автоподъемник своими руками

Став владельцем автомобиля, будьте готовы к тому, что ему необходим соответствующий уход. Только в таком случае транспортное средство будет служить надежно и долго. Отличным местом для его хранения в периоды покоя является гараж. Здесь машина надежно защищена от непогоды и злоумышленников.

Как только вы его купили или построили, стоит задуматься о наличии смотровой ямы. Ведь в процессе эксплуатации автомобиля могут возникнуть разные проблемы с отдельными его деталями и системами. Чтобы определить, в чем причина, можно отправиться к специалисту. Но иногда в этом нет необходимости. Многие умельцы самостоятельно справляются с поставленной задачей. Причем успешно.

Сделать это без смотровой ямы довольно сложно. Она незаменимый помощник в проведении подобных работ. Доказательством этому является ее наличие на любом СТО. Но не все гаражи позволяют обустроить подобную яму. В такой ситуации можно использовать подъемник. Он отлично подойдет для проведения ремонтных работ.

Варианты конструкций

Конструкцию для ремонта можно не только купить, но и изготовить своими руками. По качеству и многим характеристикам она не будет уступать той, что предлагают известные производители. Главное – надежно и долго функционировать.

Кроме этого, подъемный механизм представлен в большом ассортименте. Устройства отличаются по принципу работы. Выделяют такие его варианты: гидравлический, цепной, винтовой. Если говорить о способе поднятия машины, то также различают несколько видов подъемников. Например, ножной, платформенный, вилочный.

Самый востребованный вариант конструкции – это винтовая вилочная. В качестве основы выступает длинный вал с резьбой. Изготовлен он из стали, способен выдержать различные нагрузки. Поэтому отлично подходит для поднятия автомобилей. Главный недостаток подобной конструкции в том, что сделать ее своими руками практически нереально.

Как сделать?

Если принято решение изготовить подъемник своими руками, то лучше отдать предпочтение винтовому платформенному устройству. Оно состоит из двух частей, которые представлены в виде швеллеров. Укладывают их книзу ребрами, фиксируют положение при помощи приводного механизма с винтом. В итоге конструкция легко подымается и выдерживает большие нагрузки.

Подъемник своими руками

Главная особенность данного устройства в том, что подъем обеспечивает не два вала, а четыре. Но есть и один важный недостаток. Заключается он в сложности проведения ремонта подвески. Это связано с тем, что колеса транспортного средства находятся не в воздухе. Они установлены непосредственно на швеллерах.

Данную конструкцию можно сделать и с цепным приводом. Его использование усложняет весь процесс, так как необходимо согласовать проведение всех работ. Конкретно речь идет об электромоторном приводе и тормозной системе.

Чтобы изготовить ножной вид подъемника, потребуется гидравлический привод. Но это больше рекомендация специалистов, чем правило. Поэтому некоторые умельцы практикуют использование других механизмов. Например, цепной или винтовой привод.

С чего начать?

Сделать автоподъемник для гаража своими руками несложно. Данный процесс состоит из ряда взаимосвязанных работ. Первое, что необходимо сделать, – это определиться с типом подъемника. После этого подготовить чертеж будущего сооружения. Это можно сделать самостоятельно или обратиться к мастерам. Специалисты знают особенности этого процесса, поэтому выполнят необходимую работу быстро и качественно.

Читать еще: Как уменьшить обороты на болгарке своими руками?

Вполне реально подготовить чертеж и своими руками. Примеры приведены на фото. На схеме будет показано то, как должна быть расположена каждая деталь, на каком расстоянии друг от друга.

Чтобы подготовить чертежи автоподъемника своими руками, потребуется ознакомиться с необходимой информацией, так как любые ошибки на данном этапе непременно скажутся на готовом изделии. Исправить их уже по завершении всех работ будет очень сложно. На это уйдет дополнительное время, силы и деньги.

Самый простой вариант конструкции

Если подъемник используется в гараже для ремонта одной машины, то не стоит морочиться и делать сложную конструкцию. Для этих целей отлично подойдет и самый простой ее вариант, который показан на фото, приведенном ниже. Он может состоять из нескольких частей. Например, лома, прочной палки и монтировки. Последняя будет выступать в качестве оси. Чтобы зафиксировать установку, потребуется ее вбить в грунт. После чего закрепить трубы на оси. Они играют роль барабана. В итоге будет простой вариант подъемника.

Также потребуется на трубе закрепить трос и вставить в него рычаг. Вторая его часть фиксируется непосредственно на автомобиле. Таким образом можно будет ее поднять. Причем он будет прочным и надежным. Поэтому о безопасности автомобиля и своей можно не переживать.

Стоимость изготовления

Подъемник – это дорогостоящее устройство не только при покупке готового, но и при изготовлении своими силами. И это неудивительно. Ведь детали, из которых он состоит, стоят немало. Как показывает практика, самым оптимальным вариантом решения проблемы является приобретение подержанных сооружений. Период его эксплуатации долгий, поэтому он спокойно отслужит не одному хозяину.

Вариантов для изготовления подобной установки много. Это дает возможность каждому подобрать тот вариант, который будет отвечать его пожеланиям и требованиям. Его можно будет использовать в любое время, когда необходимо. Он поможет выполнить ряд работ: провести осмотр днища, тормозной системы, частей трансмиссии и прочее. При этом денег на это уйдет гораздо меньше, чем при обращении к мастеру.

Конечно, стоимость изготовления такой установки немаленькая. Но она довольно быстро окупается, так как все необходимые работы по ремонту проводятся владельцем самостоятельно. Нет необходимости оплачивать работу мастеров. Посмотреть процесс изготовления подъемника своими руками можно на видео, приведенном ниже.

Как сконструировать ножничный подъемник своими руками, подбор привода, материалов, порядок сборки

Благодаря применению специального оборудования и техники, существенно облегчается строительство, ремонтные работы и производство различной продукции.

В области ремонта автомобильного транспорта зачастую используют разное подъемное оборудование. Многие интересуются, можно ли собрать ножничный подъемник своими руками, и что для этого требуется.

Сделать ножничный подъемник своими руками или купить подержанный – что выгоднее?

Те, кто желает своими руками сконструировать такой подъемник, сталкиваются с одной проблемой – высокой стоимостью комплектующих деталей.

Цена новых деталей достаточно высокая, поэтому многие решают, что дешевле купить бывший в употреблении механизм.

За несколько тысяч рублей продают гидроцилиндры, обладающие хорошей грузоподъемностью и имеющие достаточные габариты. Также требуется специальный металл для изготовления надежного подъемника, такая сталь стоит недешево.

В итоге, если сконструировать даже простой подъемный механизм ножничного типа, конструкция обойдется около 30-50 тыс. руб. или дороже. Гораздо дешевле стоят бывшие в употреблении ножничные подъемники.

Посмотрим видео о ножничном подъемнике, изготовленном своими руками:

Чертежи для изготовления ножничного подъемника своими руками

Если заранее приготовить подробный чертеж подъемного механизма, сборка ножничного подъемника значительно ускорится. Следовательно, первым делом важно тщательно обдумать, какие габариты будет иметь оборудование.

Анализируя различные модели как самодельных, так и заводских подъемников, обдумываются все нюансы, тонкости и размеры устройства, учитывая преимущества имеющихся моделей, из которых исключаются всевозможные недостатки.

Важно чтобы чертеж ножничного устройства разрабатывался для конкретного подъемника, в противном случае не получится сделать абсолютную его копию, так как размеры каждого оборудования индивидуальные.

Однако, обдумывая конструктивные особенности имеющихся моделей и изучая чертежи, можно сконструировать подъемный механизм ножничного типа самостоятельно достаточно быстро, конструкция будет иметь надежность и высокое качество.

Чтобы собрать подъемное устройство строго по чертежам, требуются инженерные знания и специальные навыки, это сможет сделать настоящий специалист.

Кроме того, не любой мастер самостоятельно создаст чертеж индивидуальной модели подъемника.

Чаще всего, если требуется начертить подъемный стол, приходится обращаться к профессиональным инженерам.

Базовые требования к изготовлению ножничного подъемного механизма

Важно во время изготовления подъемного механизма следить, чтобы конструкция соответствовала основным требованиям.

Если проигнорировать основные нормы, то работать устройство будет некорректно, и механизм может представлять угрозу для того человека, кто им пользуется.

Первым делом, важно определить, до какой высоты оборудование сможет поднимать грузы.

Бывают ножничные столы, которые поднимаются на высоту до одного метра, а некоторые устройства могут поднимать до высоты двух-трех метров.

Учитывая данный показатель, важно соблюдать определенные требования и правила безопасности.

Анализируя будущую конструкцию, необходимо правильно, в соответствии с нормами:

выбрать электрический или гидравлический привод;
разработать схему подъемника;
подобрать систему регулирования и управления устройством;
продумать крепежи оборудования к полу.

Изготавливают как самоходные, так и стационарные подъемные механизмы.

Стационарное устройство надежно закрепляется к бетонному полу, а самоходные подъемные столы при необходимости перемещают куда требуется.

Стационарные устройства гораздо безопаснее для человека и имущества, чем передвижные приспособления.

Как подобрать привод

Приводы для подъемников разделяют на электрические и гидромеханические. Электрические модели обладают небольшой грузоподъемностью и довольно часто ломаются.

Учитывая расходы на починку устройства, такие приводы выбирают реже, их стоимость не окупается. Гидравлические приводы включают в себя цилиндр, помпу и двигатель.

Это оборудование имеет большую грузоподъемность, такие конструкции гораздо надежнее, чем электрические устройства.

Подбирая привод, важно продумать следующие нюансы:

какое сечение будут иметь металлические крепежи и балки;
рассчитывают цилиндрические оси;
в зависимости от требующейся производительности, выбирают цилиндр по штоковой длине;
какую мощность будет иметь гидронасос;
организовать пульт управления устройством.

Разделив процесс изготовления оборудования на несколько этапов, удастся минимизировать недочеты, сделать механизм надежным и выносливым.

Где раздобыть материалы

Все материалы и инструменты приобретают либо в магазине, либо выбирают техническую базу и расходные материалы, бывшие в употреблении.

Их находят, например, на предприятиях, которые владеют старой техникой, или в пунктах приема металла.

сварочный аппарат;
угловую шлифмашину;
дрель;
напильник.

В качестве металла используют швеллеры или листовую сталь, толщина которой – 1 сантиметр. Кроме того, приобретают толстостенные металлические трубы и ролики для подъемного механизма.

Порядок выполнения работы

После выполнения всех расчетов приступают к сборке подъемного устройства. Подготавливают один или два гидроцилиндра, втулки подходящего диаметра, насос и распределитель.

Изготовление ножничного подъемника своими руками:

Платформа подъемника, а также его основание изготавливают из П-образных швеллеров. Ножницы производят из металлических квадратов, двутавровых балок или пластин, толщиной не менее 10 мм.

Для подъемного устройства подготавливают станцию с электродвигателем мощностью 2-5 КвТ.

К данной станции подключают гидроцилиндры, которые будут двигать рычаги ножничной конструкции, эти цилиндры будут поднимать платформу.

Обязательно предусматривается страховочная система, чтобы оборудование не смогло самопроизвольно сложиться.

Итак, обладая знаниями и навыками, можно самостоятельно собрать ножничный подъемник.

Если нет опыта в сфере электротехнических работ, лучше приобрести подъемник, бывший в употреблении.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

голоса

Рейтинг статьи
