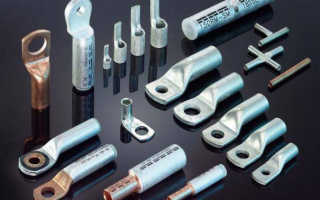

Как опрессовать наконечник без пресса своими руками?

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента.

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

обыкновенный молоток

Процесс очень прост и незамысловат:

вставляете наконечник в провод

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Обжим кабеля наконечниками

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);

• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

• выставляем в матрице устройства необходимое сечение и тип наконечника;
• устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
• расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
• прилагая усилие нажимаем на рукоятки кримпера;
• обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
• после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника


Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;

• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;

• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
  обезжириваем шнур;
• равномерно наносим токопроводящую пасту;

• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);

• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Видео по теме

Обжим провода наконечниками без специального инструмента

Обжимать провода наконечниками – ответственное мероприятие при электромонтаже. Выполнение процедуры без специального инструмента приводит к ухудшению контакта, поскольку слабое соединение становится причиной нагрева проводников и возгорания изоляции. Оконцевание проводов опрессовкой кернером или пайкой по своим характеристикам соответствует применению «кримпера» или же пресс-клещей.

Обжим провода наконечниками с помощью кернера

Когда под рукой нет специальных обжимных клещей, для выполнения разовой работы приобретать дорогое оборудование нецелесообразно. Домашние мастера для фиксации проводника в концевом колпачке применяют несколько приемов. Однако деформация металла молотком либо плоскогубцами, сдавливание в тисках или даже на гидравлическом прессе не обеспечивают надежного обжима. Выполненное таким методом соединение при работе может греться и отгорать.

Фиксация провода в гильзе наконечника в домашних условиях возможна кернером. При таком закреплении достигают плотный контакт между концевым колпачком и кабелем. Для выполнения работы потребуется минимальное количество инструмента: кернер, молоток и тиски. Форма и размер наконечника не имеют значение. Если среди домашнего инструмента отсутствует кернер, то его можно заменить толстым гвоздем, дюбелем или обломком сверла. Контакт в таком соединении обеспечивают лунки или керны, вдавленные в тело проводника.

Необходимо точно подобрать диаметр проводника и гильзы. Часто указанные характеристики не соответствуют действительности. Для хорошего контакта проводник должен входить в гильзу без зазора.

Порядок выполнения работы:

1. Очистить край провода от изоляции.
2. Полностью вставить проводник в наконечник.
3. Разместить конструкцию на жесткой, ровной поверхности (тиски, наковальня, кувалда).
4. Кернером равномерно сделать углубления на гильзе. При этом происходит ее сплющивание.
5. Разместить керны следует строго по оси наконечника. При нанесении ударов следует быть осторожным, чтобы не пробить гильзу. Если в качестве кернера используют гвоздь, его предварительно притупляют. Количество и глубина лунок зависят от длины гильзы и ее диаметра.
6. Оконцовку перевернуть, сделать углубления с обратной стороны. Керны должны располагаться со смещением относительно уже нанесенных на 2 – 3 мм.
7. Обжатый наконечник обернуть несколькими слоями изоленты.

Соединение провода и наконечника пайкой

Надежно зафиксировать провод в наконечнике без механических воздействий можно при помощи пайки. Такое соединение не является обжатием, но и не требует применения специального инструмента. Для работы потребуются флюс, припой, источник тепла (газовая горелка или строительный фен) и минимальные навыки пайки. Для нагрева в домашних условиях можно использовать газовую плиту.

Перед соединением зачищают гильзу с внутренней стороны и провод с запасом в 3-5 мм. Поверхность кабеля лудят (покрывают тонким слоем припоя), а внутреннюю полость наконечника заполняют примерно на треть. Удерживая последний плоскогубцами или зафиксировав в тисках, его нагревают до плавления олова и вставляют луженый проводник. Если между гильзой и проводом остается зазор, необходимо добавить еще припой, после остывания намотать несколько слоев изоленты.

Обжим винтом и тисками

В случае когда отсутствуют паяльные принадлежности, а обжим при помощи кернера не обеспечивает требуемого обжатия, передачу номинального тока, применяют винт и тиски. Контакт гильзы и кабеля происходит по всей длине наконечника, деформация которого в тело проводника обеспечивает надежную фиксацию сердечника провода. Натяг металла по краям выполняет функцию дополнительного закрепления.

При таких нагрузках гильза может разорваться – необходимо следить за величиной прилагаемого усилия.

Для выполнения соединения подбирают винт малого диаметра на всю длину, располагают вдоль наконечника. Чтобы предотвратить перекос, его фиксируют изолентой. Конструкцию устанавливают в тиски и сдавливают. Если соединение недостаточно прочное, поверх вдавленного располагают еще один. Допустимо изначально располагать 2 винта противоположно друг другу.

Обжим провода без специального инструмента – выполнимая задача с которой справятся многие домашние мастера. В целом подобные соединения не уступают по качеству тем, что сделаны специализированными приспособлениями, и обеспечивают длительный период эксплуатации.

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента.

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Как обжать витую пару без инструмента?

Совсем недавно мы рассмотрели процесс обжима сетевого кабеля стандартным способом, то есть с использованием коннекторов и специального инструмента — обжимных клещей. Сегодня, как и обещали, рассмотрим способ обжима витой пары без инструмента. Вернее сказать, не то, чтобы совсем без инструмента. Кое-что нам все-таки понадобится, но обо всем по порядку.
В сети есть множество ресурсов, на которых рассказывается о способах обжать кабель в коннектор с помощью подручного инструмента, не имея специальных клещей. Данные методы считаем не очень надежными. В частности потому, что для этого потребуется определенный навык. Контакты гнутся при вдавливании, ломается фиксатор. Для обжима таким способом потребуется изрядно повозиться, чтобы ничего не сломать в процессе, и испортить несколько коннекторов.

Мы же рассмотрим вероятно самый легкий и простой способ из всех существующих — с использованием быстрозажимных штекеров 8P8C. Способ дороговат (один штекер стоит в розничном магазине порядка 2$), но отлично подойдет для тех, кто собирается один раз «переобжать» кабель у себя дома.

Итак, нам потребуется:

• Один или два штекера, в зависимости от ситуации (будем рассматривать на примере Rexant 05-1051)
• Тонкая плоская отвертка
• Канцелярский нож
• Кусачки (можно заменить обычными ножницами)

Порядок действий следующий:

Ровно обрезаем кабель нужной длины. Отступаем примерно 2 см от среза и аккуратно канцелярским ножом срезаем изоляцию. Следите за тем, чтобы не повредить жилы.

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
