Виды газовых горелок для сварки

Газовая сварочная горелка. Устройство сварочных горелок

Газовой сварочной горелкой называют устройство, позволяющее правильно смешивать горючий газ (или пары горючей жидкости) с кислородом и получить стабильное сварочное пламя нужной мощности. Сварочные горелки входят в состав газосварочного оборудования.

Классификация сварочных горелок

Сварочные горелки классифицируются по нескольким признакам:

а) по способу подачи кислорода и горючего газа для газовой сварки различают инжекторные и безынжекторные газовые горелки;

б) по роду горючего вещества горелки делятся на газовые (в которые подаётся горючий газ) и жидкостные (в которых распыляется бензин или керосин);

в) в зависимости от своего назначения горелки бывают универсальные и специализированные;

г) в зависимости от количества потоков газового пламени грелки делятся на однопламенные и многопламенные;

д) по способу применения горелки делятся на ручные и машинные;

е) по мощности горелки бывают малой мощности (с расходом ацетилена с расходом ацетилена 25-400л/ч, средней мощности (в них расход ацетилена составляет 400-2800л/ч) и большой мощности (с расходом газа 2800-7000л/ч).

Классификация и область применения горелок для ацетиленокислородной сварки

Согласно ГОСТ1077, однопламенные универсальные газовые горелки для ацетиленокислородной сварки делятся на четыре вида: Г1 (микромощности), Г2 (малой мощности), Г3 (средней мощности,) и Г4 (горелки большой мощности).

Наибольшее применение получили горелки малой и средней мощности. Горелки малой мощности используют при сварке тонкого металла, толщиной 0,2-07мм. В комплекте с ними идут четыре наконечника разной величины.

Горелки средней мощности применяют при ручной газовой сварке, для сварки чугунов, сварки цветных металлов и сплавов, или же для наплавки, пайки и предварительного подогрева металлов. В комплекте с горелками средней мощности имеется ствол и семь сменных насадок различной величины. Насадки крепятся и фиксируются на стволе с помощью накидной гайки.

Такая комплектация горелок позволяет регулировать мощность сварочного пламени в большом диапазоне и производить сварку металлов толщиной 0,5-30мм.

Устройство и принцип действия инжекторных и безынжекторных сварочных горелок

На рисунке ниже показано устройство инжекторных (вверху) и безынжекторных (внизу) сварочных горелок.

Наибольшее распространение на практике получили инжекторные горелки. Инжектор представляет собой цилиндр, в котором по центру выполнен канал небольшого диаметра для кислорода, и выполнены радиально расположенные каналы для горючего газа. Подача кислорода осуществляется с давлением, превышающим давление горючего газа. Таким образом, с помощью кислородного потока горючий газ подсасывается в смесительную камеру. Подобный принцип подачи называется инжекцией.

Кислород из газосварочного баллона подаётся в сварочную горелку и через присоединительный штуцер (поз.5) проходит к инжектору (поз.7). Регулировочный вентиль (поз.6) позволяет контролировать количество подаваемого кислорода.

Проходя через центральное отверстие инжектора (поз.7) под большим давлением, кислород создаёт разряженное пространство в смесительной камере (поз.8) и засасывает в неё горючий газ, который подаётся через радиальные каналы инжектора. Образующаяся в смесительной камере горючая смесь по наконечнику (поз.2) направляется к мундштуку (поз.1). На выходе из мундштука газовая смесь сгорает, образуя сварочное пламя. Наконечник соединяется со стволом сварочной горелки при помощи накидной гайки (поз.3).

Инжекторные сварочные горелки идут в комплекте со сменными наконечниками. Сменные наконечники различаются диаметрами отверстий в мундштуке и инжекторе, благодаря чему можно изменять мощность сварочного пламени.

В безынжекторных горелках отсутствует инжектор. Кислород и горючий газ в них подаётся под одинаковым давлением (около 100кПа). В таких горелках вместо инжектора установлено обычное смесительное сопло, которое вворачивается в наконечник.

Как выбрать газовую горелку?

Что такое горелка газовая?

Газовые горелки — это незаменимые помощники и инструменты для множества видов газопламенной обработки металлов — газо-кислородной сварки, пайки, нагрева. Чтобы выбрать горелку, наиболее подходящую для вашего вида работ — необходимо хотя бы немного разобраться в многообразии конструкторских особенностей, а также функциональных и технических возможностей газовых горелок.

Чаще всего горелки разделяются на три основных типа по применяемому горючему газу:

• Горелки сварочные, работающие на ацетилено-кислородной горючей смеси;
• Горелки сварочные, работающие на пропано-кислородной горючей смеси;
• Горелки пропановые газовоздушные.

Горелки сварочные, работающие на ацетилено-кислородной горючей смеси

При ацетилено-кислородной сварке используется теплота, образующаяся в результате горения ацетилена в кислороде. По мощности такие горелки встречаются двух распространенных типов: Г2А и Г3А (горелки малой и средней мощности). Горелки Г2А используется при сварке тонкого металла. В комплекте обычно есть несколько наконечников разной величины.

Особо стоит выделить из этой серии горелки с полной комплектацией цельнотянутыми медными наконечниками. Наличие медных цельнотянутых наконечников в комплекте горелки Г2А-мини позволяет производить сварочные работы в труднодоступных местах вроде угловых стыков, где обычная горелка будет бесполезна.

А толщина медных трубок наконечников обеспечивает большую продолжительность работы без перегрева, за счет хорошего теплоотвода от наконечника.

Горелки сварочные ацетиленовые

Горелки сварочные, работающие на пропано-кислородной горючей смеси

Пропановые горелки ГЗУ также применяются для пайки черных и цветных металлов, реже — для неответственных сварочных швов черного металла небольших толщин до 3 мм. Обусловлено это более низкой температурой пропано-кислородной смеси (до 2 100 ° С), не позволяющей производить сварку на равных с горелками, работающими на ацетилене. Тем не менее — такие горелки широко применяются для нагрева и пайки цветных металлов высокотемпературными припоями.

Компактность таких сварочных горелок, отличная работа вентильных узлов, позволяющих производить «тонкую» регулировку подачи газов, современный продуманный дизайн — все это делает горелки удобными и надежными и позволяет Вам работать с ними как на открытом пространстве, так и в помещении.

Горелки сварочные пропановые

Горелки пропановые газовоздушные

Все горелки этой серии представляют собой горелки инжекторного типа с принудительной подачей горючего газа и подсосом воздуха из атмосферы. В качестве горючего газа в таких горелках используется пропан-бутановая смесь.

Горелки газовоздушные ГВ предназначены для нагрева изделий из черных и цветных металлов, неметаллических материалов, а также для оплавления поверхности битумного рулонного материала при производстве гидроизоляции.

Они часто применяются для нагрева при сгибе пластмассовых труб, сушке железобетонных панелей, литейных форм, кирпичной кладки, всё это благодаря широкому ассортименту и возможности использования специальных насадок.

К примеру, для больших объемов работы по укладке рулонных кровельных материалов – рекомендуется к применению 2-х факельная газовоздушная горелка с широким захватом разогреваемой площади.

Для нагрева и термообработки деталей из различных материалов применяются горелки с тремя колбами серии ГВ-3В и горелка ГВ-3В-01 с тремя специальными насадками (для формирования «плоского факела», для формирования тонкого, «острого» пламени, колба ø 25 мм).

Тем, кому нужна возможность пайки «в полевых условиях», стоит обратить внимание на газовоздушную пропановую горелку серии ГВП. В комплекте с малым 5-ти литровым баллоном пропана, пропановым редуктором и резинотканевым рукавом она является удобным мобильным переносным комплектом для пайки, который удобно взять с собой. Максимальная температура пламени такой горелки — 700°С.

Этого достаточно для служб ремонта телефонных кабелей, декоративного кузнечного производства, монтажников электрошкафов и других подобных работ.

Газовая горелка для сварки: виды и принцип работы

Газовая сварка требует пламени с регулируемой температурой и узким факелом. Для этой цели применяется газовая горелка, которая позволяет смешивать различные горючие вещества с кислородом и получать пламя с высокой температурой горения. Конструкция ручки и ее габариты рассчитаны на работу в любом пространственном положении шва. Различают несколько конструкций газовых горелок с общим принципом работы.

Общие сведения

Основное устройство для сваривания деталей газовыми смесями горелка — это инструмент по созданию высокотемпературного пламени. С ее помощью получается узкий факел, нагревающий ограниченный участок соединения деталей. В форсунку подаются горючие газы, например аргон, пропан, и смешиваются с кислородом, создавая горючую смесь. Изменяя соотношение веществ и скорость подачи газовой смеси, регулируется температура пламени.

Основные составные части газовой форсунки:

• изоляционная втулка;
• сопло;
• диффузор;
• смесительная камера;
• регуляторы подачи газа;
• кабельные разъемы;
• рукоятка с кнопкой включения;
• кабеля;
• разъем.

В зависимости от конструкции имеются и другие детали, включая охлаждение форсунки, пьезоэлемент для розжига, подающее устройство.

Проходя смесительную камеру, газ распыляется на несколько струй. Это позволяет получить однородную газовую смесь. Затем она поступает в сопло, где происходит горение. Мундштук на трубке наконечника формирует факел.

Огонь имеет температуру выше, чем та, при которой плавится металл. В результате создается сварочная ванна, в которой в жидком состоянии находятся края деталей и присадочная проволока.

Особенности

Сварочная горелка пламенем разогревает и расплавляет края соединяемых металлов. Для их соединения в ванну подается присадочная проволока, способствующая смешиванию жидких сталей. Особенности сварки газом:

• работает без электричества;
• низкая стоимость инструмента и расходных материалов;
• разбрызгивание металла значительно меньше;
• не требует специально оборудованного сварочного поста.

К недостаткам сварки газом относится пожароопасность, вероятность втягивания пламени в форсунку, ее перегрев и взрыв. Не всегда удобная ручная регулировка скорости подачи смеси, особенно если приходится сваривать разные по толщине и составу металлы. Каждый баллон имеет свой редуктор, и показывает расход газа литр в минуту. Для получения нужной температуры следует настраивать подачу составляющих веществ по очереди.

Классификация

Горелка имеет механизм подачи газа инжекторный и безинжекторный. Работать она может с расходным материалом газообразным, когда соединяются 2 газа и получается горючая смесь. Жидкостные форсунки используют бензин или керосин, распыляемый в струе кислорода.

Для сварки используются разные конструкции горелок по виду потребляемого газа:

• пропан;
• ацетилен;
• аргон.

Пропановые горелки для сварки металла отличаются безопасной работой и простым устройством. Их используются для соединения деталей с различной конфигурацией, толстостенных заготовок из низколегированных и среднеуглеродистых сталей. Пропан подается с баллона или непосредственно с системы через редуктор и шланг.

Специалистам известно, что такие горелки, как ацетиленовые и аргоновые выдают высокую температуру. Они могут расплавить тугоплавкие стали, алюминий и его сплавы.

С инжектором или без?

Внутри сварочных горелок смешивание газа происходит по 2 принципам. Исходя из этого, они делятся:

• безинжекторные;
• инжекторные.

От способа подготовки смеси зависят технические характеристики устройств. Кроме этого имеется разделение по типу сварки.

Без инжектора

В безинжекторных моделях газ поступает из баллонов по раздельным каналам в смесительную камеру. С тыльной стороны ручки расположены гнезда для соединения со шлангами. Вентиля разного цвета регулируют подачу каждого компонента смеси в отдельности. С их помощью изменяется температура факела посредством изменения соотношения кислорода и горючего газа.

Каждый поток перед входом в камеру разделяется на тонкие струи. Это улучшает смешивание кислорода и горючего компонента. Такая технология смешивания позволяет работать с низким давлением, точно регулировать температуру.

К недостаткам относится возможность попадания огня внутрь форсунки и смесительной камеры. В результате держатель может взорваться.

С инжектором

Инжектор позволяет регулировать давление только кислорода. По каналу в смесительную камеру от проходит мимо отверстия ввода горючего газа. Большая скорость потока создает зону разряженного воздуха с низким давлением. В нее устремляется газ и смешивается с кислородом.

Для горелки с инжектором достаточно подавать под высоким давлением только кислород. Происходит качественное смешивание составляющих компонентов. Высокая скорость выхода газовой смеси не позволяет пламени попасть в форсунку.

К недостаткам относится невозможность регулировать соотношение газов. В результате огонь горит неравномерно. Кислород подается под высоким давлением, с большой скоростью. В противном случае не создается зона низкого давления и пропан не поступает.

Как работать?

Сначала следует пустить горючий газ, затем кислород и поджечь смесь, выходящую из сопла. Настроить расход, ориентируясь по цвету пламени или показаниям приборов. Факел направить в начало сварного шва. Подвести присадочную проволоку. Когда образуется ванна, перемещать расплавленный металл вперед, формируя шов.

Дойдя до конца соединения, убрать присадочную проволоку и выключить газ в обратном порядке.

[stextbox 6 разряда, мастер по сборке и сварке емкостей под химикаты Осадчий М. К.: «У газовых горелок в зависимости от конструкции, встречаются 2 режима работы – запуска: 2-тактный и 4-тактный. Если в техническом паспорте указан режим работы в 2 такта, то кнопку пуска на корпусе горелки следует нажать в начале сварки и отпустить после завершения работы. При 4-тактном режиме при первом нажатии на кнопку, включается поступление газа. Когда ее отпускают, начинается сам процесс сварки. При втором нажатии на пуск сварка прекращается, и газ перестает поступать, когда кнопку отпускают. Горелки с режимом включения в 4 такта подходят для полуавтоматов, позволяют контролировать подачу защитного газа в ванну до начала нагрева и до остывания. Такими горелками удобно варить длинные швы, не надо долго держать палец напряженным на кнопке».[/stextbox]

Популярные виды

Существует множество моделей газовых горелок, имеющих свои конструктивные особенности. Какой режим сварки выбирать зависит от свариваемых материалов и объема работы. Если дома потекла труба, то ее можно отремонтировать простой пъезогорелкой с присадочной проволокой.

Сделать водопровод и отремонтировать автомобиль потребуется ручной полуавтомат или газовый аппарат, работающий в режиме TIG.

Для полуавтомата

Полуавтомат работает с присадочной и сварочной проволокой, которая автоматически с постоянной скоростью подается в ванну. Она может использоваться только как присадочная и плавится за счет горящего газа. В большинстве автоматов проволока одновременно является электродом, на конце которого создается дуга.

Настройка всех режимов осуществляется до начала сварки. После этого с изменением силы тока увеличивается количество подаваемого газа, и скорость подачи проволоки.

Длина шланга для подачи расходных материалов 3 – 5 м.

Простое устройство позволяет собрать горелку самостоятельно, даже не имея чертеж своими руками. Любой дом требует сварочных работ при строительстве и обустройстве. Объем работ небольшой и покупать аппарат дорого, сделать самодельный обойдется дешевле.

Для аргонодуговой

Аргонодуговая сварка производится в режиме TIG. Она позволяет варить тугоплавкие материалы типа алюминия. В центре форсунки расположен держатель для вольфрамового электрода. Дуга постоянно находится в защитной атмосфере.

Регулировка газа производится вентилем на ручке. Длина рукава 4 – 8 м.

Для точечной сварки

Работают приспособления в режиме TIG – WIG. От остальных форсунок их отличает фигурное сопло, которое закрывает кремневый мундштук с вольфрамовым неплавящимся электродом. Принцип действия заключается в точечном расплавлении металла с одной или двух сторон. Соединение имеет аккуратные точки сварки. Присадочная проволока не применяется, плавится только металл свариваемых деталей.

В момент образования соединения, неплавящийся электрод находится внутри мундштука в среде газа, который создает дополнительный прогрев и высокое давление. На создание одной точки сварки уходит несколько секунд. Рука сварщика прижимает мундштук к металлу и нажимает на кнопку.

Для применения точечной сварки под детали подкладывается медный лист – подслой, отводящий лишнее тепло и одновременно выступающий токосъемником.

В момент окончания сварки включается дожигатель проволоки. Он завершает формирование места сварки, не давая проволоке резко остыть.

Плюсы и минусы пьезовых модификаций

Любителям, периодически проводящим сварочные работы, удобно использовать горелку газовую с пьезоподжигом. Она представляет собой баллончик с газом и установленной на его горловине форсункой.

Переносной сварочный аппарат регулируется винтом подачи газовой смеси. Достаточно нажать на кнопку пьезоэлемент выдает искру, поджигая факел. Работать можно в любых условиях, кроме холода ниже – 20⁰, когда сжиженный газ в баллоне начинает замерзать.

К недостаткам небольших горелок с пьезоподжигом является их малый объем и утилизация. Баллон и форсунка представляют неразъемное устройство разового использования. Когда заканчивается газ, оборудование приходится выбрасывать, предварительно стравив остатки газа, чтобы не произошло несчастного случая.

Пьезоэлемент для поджигания факела применяется на газовых форсунках аргонодуговой и TIG сварки. При нажатии на кнопку возникает искра, поджигающая газ.

Где применяются ручные горелки на газу?

Газовая сварка широко применяется в местах, где отсутствует электроснабжение. Ее используют для прокладки небольших участков трубопроводов, ремонте конструкций мостов, железнодорожных вагонов, различной сельскохозяйственной техники.

Газовая сварка используется на производстве для сварки алюминия и подварке чугунного литья, обрезке прибылей и разделке дефектов.

Устройство и классификация сварочных горелок

Для сварки металлов наравне с самим аппаратом важную роль играет сварочная горелка. От неё напрямую зависит качество конечного результата, безопасность процесса и уровень производительности.

Горелка для полуавтомата обычно поставляется в комплекте со сварочным аппаратом. Хороший производитель сразу подбирает оптимальный вариант. Но это расходник, который периодически изнашивается и требует замены. Выбор новой осложняется большим количеством нюансов, в которых бывает не просто разобраться.

Зачем нужна сварочная горелка

Без горелки можно обойтись разве что выполняя сварку ручным дуговым методом (ММА). В остальных случаях – это главный инструмент сварщика. Он применяется во всех типах сварочных процессов, где требуется наличие газа:

MIG/MAG (в защитной газовой среде);

Главное её назначение заключается в смешивании и подаче защитного или горючего газа в рабочую зону, формировании устойчивого пламени. При этом силу горения можно регулировать.

Разбираемся в устройстве

Сварочные горелки для каждого из типов сварки могут иметь присущие только им конструктивные особенности. Но в целом их устройство идентично: сама горелка (гусак), рукав (шлейф) и контактный элемент.

Инструмент для газовой сварки максимально просто устроен. С тыльной стороны рукоятки два штуцера, к которым подключаются шланги. Подача газов регулируется вентилями. Внутри есть смесительная камера. К рукоятке посредством накидной гайки крепится наконечник. И завершает конструкцию мундштук, через который выходит пламя.

Горелка для сварочного полуавтомата отличается тем, что кроме газа, в неё по шлейфу подаётся ещё и ток, а также сварочная проволока. В мощных устройствах есть каналы для жидкостного охлаждения.

Принцип работы сварочной горелки

Это оборудование имеет простой принцип действия: газы через регулирующие вентили подаются в смеситель, после чего под давлением выходят наружу через сопло. Горящий газовый поток должен иметь определённую скорость – 70-150 м/сек. Превышение этого значения приводит к тому, что пламя отрывается от мундштука и затухает. А если скорость газа будет слишком низкой – огонь может переброситься внутрь инструмента, что чревато взрывом. Поэтому важно, чтобы горение происходило в заданных режимах.

В устройствах типа MIG/MAG или TIG процесс формирования шва происходит не под температурным воздействием пламени, а посредством электрической дуги. Но газ тоже присутствует и служит для формирования защитной среды вокруг сварочной ванны.

Классификация сварочных горелок

Правильно подобранная горелка для сварки позволяет максимально эффективно выполнять сварку металлов, обеспечивает комфорт и безопасность рабочего. Чтобы купить инструмент чётко под свои нужды, необходимо знать его классификацию и конструктивные особенности. Внешняя простота этих изделий обманчива; если копнуть глубже, то у неподготовленного человека может закружиться голова от разнообразия их видов:

С инжектором и без.

Газовые и жидкостные.

Универсальные и специализированные.

Однопламенные и многопламенные.

Ручные и машинные.

С разной мощностью пламени.

Кроме этого для каждого типа сварки (полуавтомат или ручная подача присадочного прутка, MIG/MAG или TIG, газовая сварка) требуется устройство определённой конструкции. Поэтому, прежде чем отправиться за покупкой, полезно ознакомиться с классификацией оборудования.

Газовые горелки

Горелки для газовой сварки по принципу работы бывают инжекторными и безинжекторными (диффузионными), а также отличаются по применяемому газу и по мощности.

Мощностные характеристики

Возможности газовой горелки и область её применения во многом зависят от её мощности. Этот показатель регулирует ГОСТ 1077-79, согласно которому оборудование делится на 4 типа:

Микромощность (r1) – горелки безинжекторного типа со штуцером размером М12х1,25. Применяют для сварки металла толщиной от 0,1 до 1 мм, а также для пайки.

Малая мощность (r2) – горелки инжекторного и безинжекторного типа со сменными штуцерами (наиболее популярны наконечники с размерами М12х1,25 и М16х1,5). Это распространённый вариант, хорошо подходящий для домашнего использования и небольших мастерских. Толщина свариваемых изделий от 0,3 до 10 мм.

Средняя мощность (r3) – здесь также возможно применение инжекторных и безинжекторных механизмов. Размер наконечника М16х1,5. Варят металл толщиной 0,5-35 мм. Чаще используются в промышленных условиях.

Большая мощность (r4) – горелки только инжекторного типа со штуцером М16х1,5. Сваривают толстостенные конструкции от 40 до 85 мм.

Безинжекторные горелки

Диффузионные модели предельно просто устроены. Кислород и горючий газ подаются в смесительную камеру с одинаковым давлением по отдельным каналам. Перед входом в смеситель потоки разделяются на несколько тонких струй. Это создаёт дополнительные завихрения и способствует лучшему смешиванию. Получившаяся смесь устремляется далее и выходит из наконечника.

Безинжекторные горелки имеют свои плюсы: можно отдельно регулировать подачу каждого из компонентов, точно изменяя температуру пламени на выходе, для работы не требуется высокое давление. К минусам можно отнести неполное сгорание газа и небольшой КПД, риск попадания пламени внутрь форсунки с последующим взрывом держателя.

Инжекторные

В инжекторных моделях можно регулировать лишь давление кислорода. Он подаётся в смесительную камеру с большой скоростью мимо отверстий для поступления горючего газа. При этом создаётся разряженная зона низкого давления, под действием которой горючий газ устремляется в смеситель вслед за кислородом. А дальше по наконечнику смесь выходит наружу. Благодаря этому компоненты перемешиваются тщательно, а горение проходит с более высокой температурой. Пламя вырывается из форсунки с большей скоростью, что предотвращает его попадание внутрь. Недостаток заключается в неравномерном горении, из-за того, что невозможно точно отрегулировать соотношение компонентов.

Различия по применяемому газу

В сварочном процессе могут применяться три разных типа газовой смеси. Для каждого из них требуется своя горелка:

1. Для ацетиленовой сварки. Основное применение – сварка, пайка и подогрев металлов. Температура пламени – около 3200 °С. Можно варить чёрные металлы небольшой толщины. Работа с высококачественной легированной сталью тоже возможна, но качество будет низким.

2. Пропано-кислородные. Из-за низкой температуры горения пропана (2000-2100 °C) варить ими чёрный металл затруднительно, но возможно, если толщина материала до 3 мм и неважно качество соединения. Такие горелки лучше подходят для пайки с использованием высокотемпературного припоя.

3. Для газовоздушной пропановой сварки. Это горелки инжекторного типа для работы с пропан-бутановой смесью. Варить и паять ими не получится. Основное предназначение – нагрев неметаллических и металлических материалов. Например, при укладке кровли или нагрев труб для их последующего сгибания. Они делятся на однопламенные и многопламенные (с несколькими соплами).

Горелки для полуавтомата (MIG/MAG)

Процесс сварки типа MIG/MAG осуществляется плавким электродом в среде защитного газа. Горелка состоит из трёх основных элементов: рабочая часть – гусак, кабель и контактный разъём, который служит для подключения к сварочному аппарату. По рукаву в рабочую часть подаётся проволока, газ и электрический ток. Гусак выполнен в форме пистолета с кнопкой активации.

При выборе горелки для полуавтоматической сварки следует учитывать ряд факторов: силу тока, длину рукава, тип охлаждения, эргономику и удобство в обслуживании.

С первым параметром всё предельно понятно, важно лишь знать, на какой максимальный ток рассчитан Ваш сварочный аппарат, и выбрать оборудование в соответствии с этим показателем.

Длину рукава подбирают исходя из собственных предпочтений и задач. Кто-то считает, что чрезмерно длинный шлейф способствует энергопотерям, отдавая предпочтение коротким. Другим же наоборот важен запас длины для большей мобильности.

Тип охлаждения бывает воздушный и жидкостный. Первый подходит для сварки небольшими токами (до 250 А). С более мощными сварочными аппаратами предпочтительней жидкостное охлаждение.

Эргономику каждый выбирает под себя. Важно, чтобы инструмент удобно лежал в руке и был хорошо сбалансирован.

Основная нагрузка приходится на рабочий край горелки. Для удобства обслуживания наконечник с соплом и диффузором делают съёмными. Это даёт возможность работать с проволокой разной толщины, облегчает их чистку или замену.

Для аргонодуговой сварки (TIG)

Аргоновая сварка также проходит в среде защитного газа, но используется тугоплавкий электрод, а формирование шва происходит за счёт присадочного материала. Здесь не требуется устройство для подачи электрода, он закреплён неподвижно в центре форсунки. Факторы, на которые стоит обратить внимание при выборе, здесь такие же, как в случае с полуавтоматом. Кроме этого, существуют вентильные TIG-горелки, позволяющие контролировать подачу газа. Удобно, если горелка для аргонодуговой сварки оснащена триггером, с помощью которого можно активировать подачу газа в необходимый момент.

Правила использования горелок для сварки

Первым делом необходимо зачистить свариваемые участки для обеспечения лучшего соединения и подобрать подходящую присадочную проволоку. Далее на сварочном аппарате предварительно регулируется сила тока и скорость подачи проволоки. После настраивается скорость газовой смеси. Этот параметр подбирается опытным путём или с помощью выбора встроенной программы. Теперь можно приступать непосредственно к сварке.

Факел и присадочная проволока направляются в начало шва. По мере образования сварочной ванны горелка перемещается вперёд. Делая вертикальные швы, выбирайте направление снизу вверх. Так будет легче контролировать процесс, а поверхность после застывания получится менее деформированной. При этом подача газа должна быть выше примерно на 30 % в сравнении с горизонтальным процессом.

Важные нюансы

Работа с газом требует высокой квалификации сварщика, знание и соблюдение правил безопасности. В применении газовых горелок есть множество нюансов, приведём самые важные из них:

1. Для начала работы первым пускается горючий газ и только потом кислород. Чтобы погасить горелку, наоборот: сначала перекрывается кислород, а затем горючий газ.

2. Газовые горелки бывают 2-тактными и 4-тактными. В первом случае для активации необходимо нажать и удерживать клавишу пуска. Отпускаете – работа прекращается. Принцип работы 4-тактной горелки другой: короткое нажатие кнопки включает подачу газа и активирует процесс сварки, при повторном коротком нажатии газ перестаёт поступать.

3. Диаметр проволоки в полуавтоматической горелке должен точно соответствовать диаметру её направляющей внутри сопла.

Правильный выбор

Любые работы с использованием газа относятся к разряду опасных. Поэтому очень важно внимательно относиться к выбору газосварочного оборудования. Никогда не пренебрегайте правилами техники безопасности и выбирайте оборудование только от проверенных производителей.

Компания «Кедр» завоевала особое уважение среди сварщиков-профессионалов, благодаря характеристикам и качеству своей продукции. В производстве используются только долговечные материалы, соответствующие всем современным требованиям. На сайте https://kedrweld.ru можно заказать сварочные горелки и все сопутствующие им комплектующие по ценам от производителя. Доставка возможна не только для жителей столицы, но и для всех регионов России.

В каталоге товаров компании представлены горелки для полуавтоматов, а также для аргонодуговой сварки, отвечающие самым высоким параметрам безопасности. Квалифицированные менеджеры знают все нюансы работы со сварочным оборудованием и всегда готовы сделать так, чтобы Ваша покупка оказалась максимально полезной.

Разновидности и устройство газовых горелок

Газовая горелка – один из главных инструментов мастеров сварки. Критерием качества номер один является стабильное и ровное пламя с нужным уровнем мощности.

Эта стабильность образовывалась за счет смешивания внутри устройства горючего газа и кислорода.

1. Классификация газовых горелок
2. С инжектором или без: как это работает?
3. Горелки без инжектора
4. Горелки с инжектором
5. Как работать с газовой горелкой в процессе сварки?
6. Популярные виды горелок для сварки
7. Сварочная горелка для полуавтомата
8. Горелка для аргонодуговой сварки
9. Горелка для сварки типа ТИГ
10. Горелка для точечной сварки

Классификация газовых горелок

Эти устройства на рынке представлены в нескольких широких и разнообразных линейках. Принцип работы у всех одинаковый, тем не менее каждая из моделей отличается рядом дополнительных технических характеристик.

Вот как подразделяются газовые горелки по своим функциональным критериям:

• Инжекторные горелки характеризуются особой подачей кислорода к месту возникновения пламени.
• Жидкостные модели, работающие не на газе, а на парах керосина или бензина.
• Универсальные приборы, которые годятся и для сварки, и для резки металла.
• Специализированные модели, выполненные для одной конкретной операции.
• Многопламенные горелки со специальными потоками пламени.
• Устройства с ручным или машинным управлением.
• Горелки с разной мощностью: малого, среднего и высокого уровня.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

• Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
• Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
• Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
• Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

• состав горючей смеси;
• диаметр внутренней стенки сопла;
• техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

• Горючий газ закачивается в смесительную камеру инжектором.
• Кислород поступает из баллона туда же.
• После поступления в смеситель газ смешивается с кислородом воздуха.
• Полученная смесь поступает по трубе в мундштук.
• Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Как работать с газовой горелкой в процессе сварки?

Горелки – отличные компаньоны в сварочных процессах автоматического или полуавтоматического типа. Как вы помните, при этих способах сварочная проволока подается автоматически, без помощи рук.

Таким образом, с помощью этих технологий можно добраться до самых труднодоступных участков сварки с минимальными усилиями. Дополнительное преимущество – это то, что практически не остается шлаком и другого мусора. Шов формируется быстро и весьма высокого качества.

Недостатки у данного метода тоже есть. К ним относится весьма недешевая стоимость как основных аппаратов, так и расходных материалов. Вся конструкция довольно тяжелая, которую сложно перемещать.

Этапы в действиях:

• Прежде всего – самая тщательная зачистка поверхностей соединяемых заготовок: ни грамма ржавчины или любого загрязнения. Чистим хорошенько – не тряпочкой, а металлической щеткой и насадками на шлифовальном аппарате.
• Обезжириваем те же поверхности для последующего плотного прилегания металла к металлу.
• Активация газовой горелки с одновременным запуском системы подачи проволоки электрода для старта главного процесса сварки.
• Установка оптимальной скорости подачи проволоки, которая обусловлена природой металлов другими входными факторами.

Перед работой нужно проверить целостность и функционирование инжектора. Это сделать просто: подключить кислородный шланг к ниппелю и поднять давление в аппарате до рабочего уровня.

При проходе кислорода через инжекторную систему в канале горючего газа должно сформироваться разрежение. Проверить его можно с помощью пальца: он будет присасываться к отверстию ниппеля. Если так, подключают и фиксируют оба шланга. После этого смесь поджигается и регулируется величина пламени.

Как только сварка произведена, вентиль баллона с ацетиленом перекрывается. Кислородный кран отключается только вторым. Такой порядок отключения нужно соблюдать в обязательном порядке. В противном случае пламя может ударить прямо в ацетиленовый шланг, что может вызвать взрыв.

Если делать все правильно, все риски оправдываются: шов получается надежным и долговечным.

Популярные виды горелок для сварки

Типы горелок, которые популярны среди сварщиков.

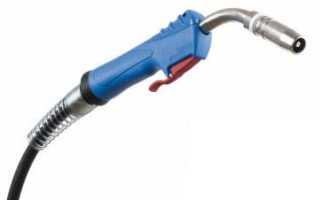

Сварочная горелка для полуавтомата

Основными критериями работы газовой горелки для полуавтоматической сварки являются вид разъема для включения в сварочный аппарат, номинальный сварочный ток и система охлаждения.

Охлаждение самого устройства в данном случае особенно важно. Такого рода модели особенно часто используются для работы в труднодоступных участках.

Полуавтоматическая сварка без применения газа включает в себя формирование сварочной ванны в месте сплавления металлов двух соединяемых заготовок не сопровождается защитой из инертных газов.

Полуавтоматическая модель имеет три составных элемента:

1. сама горелка;
2. ее шлейф;
3. контактное соединение.

Суть ее работы – физическая связь со сварочным процессом. Подача металлической присадочной проволоки жидкости из системы охлаждения происходит по шлейфу горелки. Такой же путь у сварочного тока, защитного газа или флюса вместо него.

Контактное соединение как элемент горелки необходим для подключения источника сварки и сварочной горелки.

Важная часть – рукоятка устройства. Обычно ее делают из литого материала с хорошей изоляцией. Что же касается наконечников или мундштуков, то их делают из бронзы, разных сплавов меди или неплавящегося вольфрама. Самые качественные – медные и вольфрамовые мундштуки: они самые долговечные и имеют длинный срок использования.

Горелка для аргонодуговой сварки

Нет нужды подтверждать востребованность аргоновой сварки – она была и есть чрезвычайно популярной. По большей части она используется для соединения заготовок из таких металлов как серебра, чугуна и, что особенно ценно, алюминия. Преимуществ у технологии немало, но главное – великолепный и долговечный шов.

У аргоновой горелки есть некоторые нюансы: она работает по своему принципу. Дело в том, что у нее совмещаются принципы аргоновой и дуговой сварки.

Источник питания – это обыкновенный электрический разряд, а аргон или другой инертный газ выполняет роль мощной защиты от проникновения и воздействия кислорода. Потому что вес аргона больше веса кислорода. Электроды при таком способе выбираются вольфрамовые, неплавящиеся.

Сварочная горелка для аргонодуговой сварки может различаться по нескольким параметрам:

• мощности горения;
• типу системы охлаждения горелки;
• типу управления пламенем и другими показателями;
• длине электрического кабеля;
• типу подключения к аппарату сварки.

Тип охлаждения в таких устройствах бывает двух типов: воздушный или водяной. Тип управления тоже делится на три варианта: вентильный, с помощью кнопок или универсального характера.

Конструкция устройства простая: специальный шланг для инертного газа, силовая жила и специализированной составной рукоятки. Модель с водяным охлаждением снабжена дополнительным шлангом для воды или другой жидкости.

Рукоятка аргоновой горелки устроена следующим образом: сопло из керамических материалов, цанги, ее корпуса и каппы одного из двух видов – длинной или короткой.

Горелка для сварки типа ТИГ

Устройство этого вида выполняет функцию держателя электрода. Здесь также используется защитный газ. В отличие от других видов горелок здесь нет специального канала для подачи присадочной проволоки, которая подается ручным способом.

Устройство горелки для TIG сварки.

Составные части горелки ТИГ следующие:

• электрод;
• корпус;
• втулка для уплотнения;
• корпус этой втулки;

По ходу процесса сварки электрод помещается в щиток корпуса горелки через втулку, которая хорошо его фиксирует. Щиток для электродов нужно повернуть для закрепления. Держать горелку во время работы нужно под углом не больше 40° по отношению к вертикали.

Данная технология особенно широко применяется в кузовных работах и специальных ремонтных мероприятиях в автомастерских высокого профессионального уровня и с широким спектром услуг. Также он хорош при разного рода строительно-монтажных работах.

Горелка для точечной сварки

У этих моделей множество достоинств и преимуществ перед другими вариантами. Начать нужно с того, что сварочное оборудование здесь работает в разных режимах. И действие устройства также напоминает металлическое соединение в виде точек, а заготовки соединяются с помощью сварочного шва внахлест.

Особенные характеристики точечного способа носит сплошь позитивный оттенок: это и простота исполнения всех операций, и сварочный шов высокого качества, и возможность варить заготовки с разной толщиной кромок.

Инструменты точечной сварки.

Точки на шве фиксируются только на одной стороне, так что эстетические потери здесь минимальные.

Технология очень востребована в чрезвычайно ответственных областях работы с металлами: самолетостроение, приборостроение и другие высокотехнологичные отрасли.

В данной статье перечислены далеко не все возможности и модели горелок из тех, что имеются на современном рынке. Разные технологии предполагают выбор среди разных моделей и марок производителей.

Существуют модели специальных горелок для сварки алюминия или соединения пластмасс. Выбор правильной модели должен быть осознанным и без суеты. Нужно не забыть учесть множество деталей и нюансов: к примеру, разъем для подключения, условия применения при высокой влажности и многое другое.

Помимо промышленных вариантов на рынке имеется большая отдельная группа устройств для специализированных работ и отраслей, название такому устройству – мини газовая горелка. Она применяется в областях, весьма далеких от промышленного производства: от ювелирного дела до стоматологии.
