Центратор для сварки труб своими руками

Назначение и применение центраторов для сварки труб

Без надежной фиксации труб при стыковке невозможно получить надежное соединение даже, если сварочные работы проводятся рабочим высокого класса. На ручную установку и фиксацию в нужном положении уходит больше времени, чем на наложение шва. Поэтому при монтаже трубопроводов применяют центратор для сварки, который упрощает и сокращает сроки проведения работ.

Особенности и назначение

При вибрации и смещении незакрепленных труб во время соединения шов получается рыхлым, поэтому может треснуть даже при минимальной нагрузке. Поэтому применение центраторов для сварки труб, по которым перекачиваются агрессивные или опасные для здоровья людей вещества является обязательным. Работа с ними возможна при температуре от -45 до +45˚C. Точность совпадения осей при сборке труб под сварку уменьшает коэффициент сопротивления. Поэтому снижается мощность перекачивающих агрегатов.

Центраторы в зависимости от конструктивных особенностей применяют для стыковки диаметров от 25 до 2000 мм. Основой конструкции является тело, дополненное подставкой или крюком и набором зажимных элементов. Их количество можно менять в зависимости от диаметра соединяемых частей. Оборудование крепится на трубопровод с одной или обеих сторон стыка и стягивается натяжным механизмом, плотно соединяя торцы.

Виды центраторов и их отличия

В зависимости от места установки они подразделяются на две категории: внутренние и наружные типы. По конструкции центраторы делятся на устройства для стыковки прямолинейных участков или соединяемых под углом. С учетом числа точек крепления на трубопроводе механизмы бывают одно и двухсторонние. Первые применяются для монтажа трубопроводов небольшого диаметра. Вторые ставят на обеих сторонах стыка, применяются при работе с диаметрами свыше 600 мм.

Для стыковки больших диаметров из любого материала, на сварку которых тратится много времени, используется внутренний центратор. В комплект входит гидравлический насос, двигатель, фиксаторы. При установке внутрь он распирает края стыкуемых участков, затем плотно сдвигает их.

Наружные центраторы устанавливаются на внешней стороне. По принципу действия это универсальные звеньевые зажимы. Разнообразие типов позволяет приобрести оборудование для работы в любых условиях. Независимо от размера они проще и удобней в эксплуатации.

Наружные центраторы для сварки труб

Их маркировка состоит из букв ЦН и числа, обозначающего максимально допустимый диаметр в мм. К распространенным типам относятся:

1. Многозвенные центраторы справляются с диаметром до 2 м. Собраны из элементов, соединенных шарнирами. Звенья стягиваются вручную натяжным винтом или гидроцилиндром.Внутренние центраторы чаще используются для стыковки труб больших диаметров
2. Арочные разновидности состоят из двух клемм с откидными элементами, которые во время работы накладываются друг на друга, а затем стягиваются ручным или гидравлическим механизмом. Рассчитаны для работы с трубами диаметром до 0,9 м. Они более долговечны, чем предыдущий вариант, так как нет шарниров, пальцы которых быстро изнашиваются. Число арок выбирается в зависимости от диаметра труб.
3. Цепные разновидности быстро приводятся в рабочее положение, поэтому применяются для прокладки новых и ремонта аварийных трубопроводов диаметром до 1,4 м. Однако натягивать цепь можно только вручную.
4. Эксцентриковые устройства похожи на арочные, но клеммы стягиваются эксцентриковым зажимом. При работе, от работника требуется высокое мастерство, так как неправильно зафиксированный эксцентрик может отсоединиться во время сварки. К недостаткам относится быстрый износ, из-за чего ослабляется усилие прижима. Сфера применения ограничена диаметрами 0,4 — 0,5 м.
5. Центраторами струбцинного типа стыкуются трубопроводы бытового назначения с небольшим диаметром. Из достоинств отмечается компактность, прижим ручной рычажным механизмом. Форма струбцин бывает прямоугольной или дугообразной.
6. Пружинные типы незаменимы для стыковки обсадных труб под землей, когда бурят скважины. Бытовой вариант применяется для прокладки металлических, полимерных трубопроводов и с ППУ.

Внутренние центраторы для сварки труб

Гидравлический привод этого оборудования обеспечивает внутреннее центрование труб и устраняет прогибы. Они могут появиться под действием собственного веса или от подвижек почвы. Регулировка скорости движения и усилия прижатия зажимов осуществляется с помощью двигателя постоянного тока, установленного на гидроприводе. На трубопроводах с диаметром до 0,3 м возможно применение ручного привода.

При стыковке внутренним центратором его вставляют внутрь трубы, а вторую с помощью грузоподъемного механизма надвигают. Гидроприводом производится прижатие торцов, стык проваривается. Для предотвращения сильного нагрева труб во время наложения шва используется вентилятор. Оборудование извлекается специальной штангой, затем вставляется в следующий стык. Перемещения производятся до окончания монтажа трубопровода.

Выбор подходящего центратора

Чтобы не ошибиться с выбором, нужно учитывать рекомендации специалистов:

1. Для работы с трубами ППУ большого размера внутренние центраторы вне конкуренции.
2. При диаметре труб превышающем 0,8 м стыковку рекомендуется производить жесткими арочными или многозвенными устройствами наружной установки. При меньших размерах достаточное усилие прижима обеспечат эксцентриковые варианты.
3. Если давление перекачиваемого вещества превышает 5 атм, выбирается центратор с гидравлическим зажимом.
4. При повышенных требованиях к качеству сварного соединения (например, эллипсности) выбирается цепной центратор.
5. По универсальности первое место занимают приспособления цепного типа.

Приобретение центратора необходимо, если приходится часто заниматься прокладкой или ремонтом трубопроводов. Высокая стоимость дополнительного оборудования многократно окупится за счет снижения расходов на ремонт и увеличения срока службы коммуникаций водо и теплоснабжения. Особенно если они проложены под землей.

Центратор наружный для труб: виды, характеристика

При строительстве как жилых, так и промышленных сооружений всегда производится сварное соединение прокладываемых трубных коммуникаций, но его невозможно осуществить на должном уровне без такого приспособления как центратор наружный для труб.

Именно он помогает избежать целый ряд неизбежных дефектов сварки:

• каверны

• растрескивания

• непровар

• подрезы

• наплывы

Эти дефекты очень быстро выводят из строя магистраль трубопровода. Что в свою очередь приводит не только к убыткам, но и травмам у обслуживающего персонала. Ведь через трубопроводы перекачиваются такие вещества как вода, газ, нефть, канализационные стоки. Все они достаточно агрессивны, склонны к скачкам внутреннего давления, температуры.

Даже если неровно сваренные трубы выдерживают начало эксплуатации, то через небольшое время микротрещины в швах быстро корродируют, прочность металла падает и следует прорыв. Избежать всего этого можно лишь применяя центратор наружный для труб в соответствии с правилами его использования и без исключения для всех соединений на магистрали.

Из чего состоит и как работает устройство

По своей сути центратор представляет собой устройство соединяющее в идеально ровном положении свариваемые стыки двух труб. Конструкция позволяет использовать его для работы с трубами различного размера. Он легко и быстро монтируется, весит относительно немного.

Центратор наружный для труб любого типа состоит из соединяющего устройства (пластин, струбцин или цепи) и стягивающей части (винтовой ворот, болтовое соединение, гидравлический привод).

Для соединения двух труб следуют простому алгоритму:

1. Зачищают их стыки с помощью угловой шлифмашины, очищают от ржавчины и других загрязнителей соответствующими химическими веществами (нейтрализатор ржавчины, ацетон, уайт-спирит и тому подобное)
2. Одевают центратор на одну из труб, но не затягивают его крепления.
3. Подводят вторую в стык к первой.
4. Передвигают центрирующее устройство на вторую и затягивают с равномерным усилием крепежные элементы
5. Проводится визуальная проверка правильности положения трубопровода и надежности центрирующего устройства.
6. Накладываются швы с помощью газовой или электрической сварки.

Модели и цены

Все имеющиеся на рынке инструмента и приспособлений центрирующие устройства делятся по признаку цены на две группы:

1. Отечественного производства. Их отличает довольно умеренная цена и легкость ремонта.
2. Иностранного производства. Отличаются большим удобством использования, эргономикой, но имеют существенный недостаток — высокая цена. Среди производителей стоит выделить ЕС и США — их оборудование стабильно качественное, но и стабильно дорогое. Несколько ниже цена у изделий, выпускаемых в странах Азии (за исключением Японии — стоимость их продукции может превышать цену изделий ЕС), но нет гарантии качества. Оно может сильно разниться у одного и того же производителя даже в рамках одной партии.

Цена на наружное центрирующее устройство колеблется около 3-5 тысяч рублей за штуку (с ручным приводом), если центратор наружный для труб оснащается гидроприводом и часто электронасосом к нему — цена возрастает в 6-10 раз и составляет около 100-150 тысяч.

Стоимость внутренних центрирующих устройств независимо от производителя не опускается ниже 250-300 тысяч. Наличие в их конструкции гидравлики увеличивает стоимость на 35-40%.

Виды центраторов

Центраторы делятся на два типа:

• наружные

• внутренние

Каждый из них имеет как положительные, так и отрицательные стороны. Внутренние всегда более дорогостоящие — они по цене превосходят наружные почти в десять раз.

Центрирующие устройства делятся на виды по нескольким признакам:

1. Объем проводимых работ — если он значителен, то оправдано приобретение и применение профессионального устройства, если нет — то полупрофессионального. Цены на эти два вида центраторов отличаются на порядок.
2. По месту положения центратора — на поверхности труб или внутри них.
3. По механизму фиксации — цепь, эксцентрик, струбцина, арка.

Наружные и внутренние центраторы

Наружные центраторы для сварки труб технологически и экономически целесообразно применять при работе с трубными соединениями по диаметру не превышающими двух метров. Если диаметр больше, то рекомендуется использовать внутренние центраторы. Но возможны и исключения — некоторые конструкции внутренних центраторов можно эффективно использовать при работе с трубами диаметром от полуметра. Но подобные работы должны быть массовыми — тогда стоимость устройства будет оправданна полученным результатом.

Наружный центратор

Центратор наружный для труб может применяться как в любительских, так и в профессиональных целях. Диапазон диаметров, с которыми он работает, простирается от 2 см до 2 метров . На приводимом в статье видео можно в подробностях ознакомиться со всеми нюансами работы с этим видом центратора.

Внутренний центратор

Этот тип центратора эффективен при работе с большими диаметрами труб ( от 2 метров ). Его основное преимущество — возможность непрерывной работы сварщика и гарантия от прогиба стенок трубы.

Конструктивно внутренний центратор представляет собой подвижный гидравлический домкрат с электроприводом. Он с помощью полуцилиндров-распорок изнутри фиксирует обе трубы. Кроме того он может (некоторые дорогие модели) осуществлять и внутреннее воздушное охлаждение накладываемого сварного соединения.

Подробности работы с внутренним центратором труб также можно увидеть на прилагаемом видео.

Чертежи устройства

Приведем базовые чертежи наиболее распространенных в производственной практике наружных центрирующих устройств.

Центраторы по способу крепления на трубе

По способу крепления на трубе все наружные центрирующие устройства делятся на пять типов:

1. Струбцинные — очень удобны для соединения относительно небольшого диаметра труб. Часто используются мастерами-любителями и малым бизнесом. Основная их часть — захват может выполняться в форме подходящей для конкретной трубы (трапеция, окружность или параллелепипед). Его нижняя часть является дополнительной опорой при монтаже. Легко ремонтируются, надежны, стоимость низка. Просты в эксплуатации.
2. Эксцентриковые — по конструкции фактически совпадают с арочными, но имеют существенное дополнение — эксцентрик. Он представляет собой рычаг, стягивающий две рабочие половины устройства. Применение эксцентрика ускоряет центрирование, но требует значительного опыта. В случае ошибки с силой и местом монтажа устройства, оно может неожиданно раскрыться в момент сварки труб. Стоимость немного выше, чем у арочного варианта.
3. Цепные — основная часть этого устройства представляет собой своеобразную цепь, затягиваемую на трубах специальным механизмом. Из-за маломощного редуктора процесс крепления довольно трудоемок, но такой механизм надежен и дешев.
4. Арочные — простые устройства из двух крепящих элементов. В действие часто приводятся гидравлическим приводом (с помощью мускульной силы человека). Чаще всего они применяются при соединении труб диаметром до 1 метра.
5. Многозвенные — конструктивно являются переходным вариантом между арочными и цепными. Могут иметь как ручной привод (винтовой ворот), так и гидравлический. Высокоэффективны при работе с трубами диаметром от 1 до 2 метров.

Любой из них может оснащаться гидроприводом и электрическим насосом к нему.

Когда для сварки труб используются центраторы, как они выглядят

При сварке трубопроводов требуется сохранение прямой линии или определенного угла направления труб. Чтобы кромки труб были ровно соединены по всей окружности, применяются устройства, называемые центраторами. Центраторы для сварки труб применяются как при прокладке магистральных трубопроводов, так и при работе в производственных и жилых помещениях.

• ускорение процесса сварочных работ;
• возможность соединения труб и трубопроводной арматуры (отводов, переходов, тройников, компенсаторов), с сохранением необходимых углов соединения;
• предотвращение отклонений труб по углу наклона или расхождения по плоскости сечения;
• возможность соединения труб на весу, при использовании подъемных устройств и строительной техники;
• фиксация труб для соблюдения требуемого зазора, что обеспечивает должное качество сварного шва;
• возможность соединения не только стальных, но также медных, полипропиленовых и других труб.

Если в домашних условиях отклонения угла соединения труб на 0,5-20 не будут критичными, то при строительстве многокилометровых трубопроводов требуется обеспечить максимально прямое направление прокладки магистрали. Зачастую трубы укладываются на заранее подготовленные опоры.

Независимо от размеров, центраторы бывают двух основных типов — внутренние и внешние. Аббревиатурное обозначение центраторов позволяет определить его тип (буквенный индекс) и максимальный размер труб (цифровой индекс), который они могут соединять.

Внутренние

Внутренние центраторы (ЦВ) обеспечивают доступ ко всей наружной поверхности свариваемых труб и позволяют накладывать непрерывный шов без предварительных точечных стыковок (прихваток). Они позволяют исправлять небольшие вмятины и отклонения от цилиндрической формы, выравнивания кромок по центру трубы.

По конструктивным особенностям можно выделить несколько типов таких приспособлений:

• Ножничные (ЦВН) – предназначены для соединения труб разного диаметра.
• Ручные с распорными крыльями (ЦВР) – для соединения небольшого диаметра, распорка осуществляется за счет ручного нажимного винта.
• Гидравлические (ЦВГ) – позволяют соединять несколько труб, перемещая устройство внутри трубопровода с помощью специальной штанги.
• Самоходные гидравлические – перемещаются внутри свариваемых трубопроводов за счет дистанционного управления.

Распорка таких центраторов осуществляется за счет устройств, называемых жимками. Жимки устанавливаются в трубу и помощью гидравлического (или ручного) привода осуществляют фиксацию стыков труб. Гидравлика аппарата корректирует отклонения трубы от формы правильной окружности.

Центратор устанавливается на кромке одной трубы, а другая труба надвигается на него до получения необходимого зазора. Затем оборудование фиксирует рабочее положение труб и начинается процесс сварки шва.

Так как при проведении сварочных работ необходим приток воздуха, который остужает поверхность металла, некоторые внутренние центраторы оснащаются вентиляторами. Либо, при необходимости, применяется технический вентилятор.

Наружные

Центраторы наружные (ЦН), которые не вводятся в трубу, являются захватами со скобами, которые соединяются шарнирами. Такие приспособления позволяют стыковать трубы разных диаметров, угольники, отводы и иную арматуру. В отличие от механизмов, применяемых внутри трубы, такие центраторы позволяют аккуратно соединять внешнюю кромку труб, но плохо подходят в ситуациях, когда требуется точное совмещение внутренних кромок.

Для труб большого диаметра применяются массивные центраторы, для применения которых требуется спецтехника (краны, манипуляторы). Вот основные типы таких приспособлений:

Звеньевые (ЦЗН) – многогранники, которые за счет установки или съема дополнительных колец-звеньев могут настраиваться для фиксации труб разного диаметра, стяжка для закрепления центратора производится за счет нажимного винта. Таким образом, один центратор может использоваться как для труб диаметром 50 мм, так и для труб диаметром до 2 метров. Модификации, оснащенные гидравлическим домкратом (ЦЗН-Г), позволяют увеличить силу стяжки, улучшая качество соединения и выравнивая контуры соединяемых труб;

Цепные (ЦНЦ) – самые затягиваются вокруг соединяемых труб, состоят из двух компонентов – цепи и натяжного механизма,

Эксцентриковые (ЦНЭ) – за счет конструкции, представляющей собой дуги разного диаметра и регулировочную перемычку, позволяют соединять между собой трубы разного диаметра, трубы с отводами и переходниками. Рабочий диапазон диаметров таких центраторов – от 89 до 426 мм,

Арочные (ЦАН, ЦАН-Г) – выполняются в виде дугообразных секций, соединенных шарнирами, стягиваются с помощью гидравлического привода. Могут оснащаться устройством рихтовки для выравнивания несовпадающих торцов за счет перемещения упоров. Такие центраторы позволяют соединять трубы диметром от 320 до 820 мм.

Пример параметров наружных гидравлических центраторов

Трубы малого диаметра соединяются специальными приспособлениями, которые можно устанавливать на сварочных столах, либо применять при сварочных работах непосредственно на месте:

• Тисками цепными и упорами.
• Простыми струбцинами в форме клещей с фиксатором.
• Струбцинными центраторами (ЦС) для сварки труб и соединительной арматуры.

Обычно, такие центраторы предназначены для труб одного диаметра. Однако при необходимости регулярной сварки труб разного диаметра можно изготовить самодельный фиксатор либо приобрести специальное устройство с независимыми фиксаторами для каждой трубы. Ручные фиксаторы требуют предварительной стыковки труб на прихватки, а проваривание шва осуществляется после съема струбцины.

Разновидностью внешнего центратора является устройство для соединения труб, изготовленных из ППУ. Данное устройство позволяет соединять пластиковые трубы методом диффузной сварки: трубы вставляются в устройство, нагреваются, а затем соединяются легким нажатием рук. При этом сохраняется их ровное направление.

Пружинные

Отдельным видом центрирующих устройств является пружинный центратор для обсадной трубы (колонны). Эти механизмы используются при бурении нефтяных и водяных скважин, иных конструкций подземного или подводного использования.

С помощью таких центраторов обеспечивается равномерный зазор между трубой и стенками скважины, чтобы бетонный раствор заливался без образования пустот и разрывов.

Пружинные центраторы состоят из двух обечаек и нескольких стальных планок, которые опираются на стенки скважины и не позволяют трубе раскачиваться. Такие механизмы имеют только два сварных шва, а металлические пластинки, выполняющие обжимную функцию, изготовлены из цельных пластин стали.

Стоимость центрирующих механизмов

Стоимость центраторов зависит от их конструктивного типа, целевого назначения, габаритных размеров и производителя, и лежит в диапазоне от нескольких сотен до нескольких сотен тысяч рублей.

Для работы в условиях мастерской, или периодической сварки бытовых трубопроводов «на месте» достаточно купить наружное устройство. Главное, чтобы эти механизмы могли регулироваться в определенном диапазоне размеров.

Цепные механизмы стартуют в цене от 2800 рублей, звенные – от 5000 рублей. Эксцентриковые модели будут стоить подороже – от 7000 рублей.

Преимуществом цепных механизмов является низкая цена, простота конструкции, ремонтопригодность, возможность выравнивания эллипсности соединяемых труб.

Установка гидравлического механизма повышает стоимость оборудования, но увеличивает качество работы и функциональность. Ниже приведена ориентировочная стоимость некоторых видов трубных центраторов.

Для профессиональной работы предпочтительных центраторы немецкой компании «Vietz» и фирмы «Clamp» (США).

Центратор. Идеальная стыковка труб обеспечена

Стыковое соединение элементов магистральных трубопроводов, особенно для труб больших диаметров – сложная задача. Малая жёсткость соединяемых участков предопределяет проблемы с провисанием труб, а малейшая их несоосность ухудшает качество соединения, с последующими тяжёлыми последствиями. Поэтому перед соединением смежные участки трубопровода требуется надёжно и правильно зафиксировать. Эту роль и выполняют центраторы для сварки труб.

Эффективность центраторов и их виды

Функция центратора – обеспечить необходимое совпадание (не параллельность!) осей труб перед началом их сварки. Вследствие этого размеры свариваемой зоны получаются стабильными, поэтому процесс можно механизировать. Кроме того, с использованием центраторов исключаются перепады внутреннего диаметра в месте стыка. Следовательно, исчезают очаги возможной турбулентности потока рабочей среды при её перекачке по трубопроводу, а также снижается значение коэффициента сопротивления. В итоге удельная мощность насосного оборудования магистрального трубопровода также снижается.

К конструкции центраторов предъявляются следующие требования:

1. Надёжность фиксации свариваемых участков между собой.
2. Точность присоединения стыков.
3. Удобство монтажа и демонтажа.
4. Долговечность, причём независимо от условий их использования.

Классификация наиболее распространённых типов центраторов может быть произведена по следующим параметрам:

• По технологическому назначению. Выпускаются центраторы для внутреннего и внешнего диаметров труб;
• По конструктивному исполнению. Соединяемые участки трубопроводов могут быть прямыми, а могут располагаться и под некоторым углом друг к другу;
• По количеству точек фиксации. Для труб сравнительно небольших диаметров возможна односторонняя фиксация, в то время как трубы диаметром свыше 400…600 мм должны фиксироваться с обеих сторон;

Применение центраторов несколько увеличивает себестоимость сварочных работ, но это–единственный недостаток рассматриваемых приспособлений. Кроме того, вес большинства промышленных моделей центраторов может достигать сотен килограммов, поэтому их монтаж и эксплуатация требует применения грузоподъёмных устройств или механизмов.

Наружные центраторы для сварки труб

Такие устройства (обозначаются буквами ЦН с последующим указанием предельного значения внешнего диаметра в мм) представляет собой разъёмную многозвенную конструкцию, которая отличается различным способом соединения свариваемых концов труб. Наибольшее применение получили следующие разновидности наружных центраторов:

• Центраторы многозвенного типа, предназначенные для соединения трубопроводов с наружным диаметром до 2000 мм. Состоят из комплекта звеньев, которые соединяются между собой пальцевыми шарнирами. Стягивание звеньев между собой осуществляется либо вручную, при помощи винтового механизма, либо силового гидропривода по типу обычного домкрата. В последнем случае может быть достигнуто большее усилие стягивания, что обеспечит лучшее центрирование.

• Центраторы арочного типа, которые представляют собой две клеммы с откидными частями, которые при центрировании накладываются одна на другую, после чего стягиваются вручную или гидравликой. Отсутствие звеньев упрощает конструкцию, и делает её более жёсткой и долговечной. Это связано с тем, что в процессе эксплуатации величина зазоров в звеньях центраторов предыдущего типа как правило, возрастает вследствие износа. Кроме того, исключается выход приспособления из строя вследствие поломки соединяющих пальцев. Количество арочных секций подбирается в зависимости от внешнего диаметра трубопровода. Арочные центраторы применяют для труб диаметром до 900 мм.

• Цепные центраторы, прижимным органом которых является цепь. Такие приспособления отличаются наибольшей оперативностью при своей установке, вследствие чего используются не только при прокладке новых, но и ремонте действующих трубопроводов. Стягивание цепи, однако, выполняется вручную, что является недостатком данной конструкции. Цепные центраторы выпускаются для наружных диаметров труб до 1400 мм.

• Эксцентриковые центраторы, которые по конструкции несколько напоминают арочные, однако прижим клемм производится при помощи эксцентрикового зажима. Это ускоряет процесс центрирования, однако требует высокой квалификации оператора, производящего стягивание, поскольку при недостаточно прочной фиксации эксцентрик может самопроизвольно отсоединиться. Кроме того, механизм быстро изнашивается, и при этом усилие прижима уменьшается. Ввиду отмеченных особенностей применение эксцентриковых центраторов ограничено трубопроводами сравнительно небольших диаметров – 400…500 мм.

• Струбцинные центраторы, применяемые для фиксирования труб небольших диаметров. Они используются главным образом при прокладке бытовых трубопроводов. Такие устройства компактны, и представляют собой ручной рычажный механизм (в некоторых моделях имеется гидрозажим), которым производится прижим участков труб. Форма струбцин определяется внешней конфигурацией труб: струбцины могут быть и прямоугольными, и с дуговыми элементами. При этом нижняя струбцина, как правило – плоская.

Все конструктивные исполнения наружных центраторов для труб используются только совместно с дополнительным оборудованием. К нему относятся подставки, грузозахватные приспособления (крановые крюки), рабочие площадки для центрирования и пр.

Внутренние центраторы для сварки труб

Конструкции таких приспособлений более сложные, поскольку должны обеспечивать соосность внутренних диаметров труб. Внутренние центраторы (обозначаются ЦВ), кроме внешней фиксации, должны обеспечивать ещё и внутреннюю, поэтому применяются при соединении труб, имеющих пенополиуретановое покрытие (ППУ).

Отличительной особенностью таких труб, широко применяемых в магистральных системах водяного отопления и горячего водоснабжения, является наличие защитного слоя пенополиуретановой изоляции, в котором размещается кабель, обеспечивающий дистанционный контроль за состоянием трубопровода. Сверху ППУ-изоляция покрывается термостойкой неметаллической оболочкой, поэтому сварка стыков стальных труб в данном случае возможна только изнутри.

Особенностью использования внутренних центраторов является то, что они могут использоваться в длительном режиме эксплуатации трубопровода. Как правило, они включают в себя гидравлический привод, который обеспечивает не только центровку, но и устраняет прогиб трубы под собственным весом или в результате просадки грунта в месте прокладки трубопровода. Система управления гидроприводом внутреннего центратора базируется на использовании двигателей постоянного тока, поскольку предполагает регулирование скорости перемещения гидрозажимов.

Для труб с внутренним диаметром до 300 мм возможно использование внутренних центраторов с ручным приводом.

Внутренние центраторы действуют так. Приспособление вводится в один из торцов трубы, в то время как второй надвигается при помощи грузозахватного приспособления. Гидравликой создаётся необходимое усилие прижима, после чего производится сварка. В процессе сварки труба сильно нагревается, поэтому обязательным является наличие охлаждающего вентилятора.

К специализированным конструкциям относят центраторы для узких труб. Они имеют пружинный прижим, и являются разновидностью наружных центраторов, используемых при бурении глубоких скважин под воду или нефть.

Выбор подходящего исполнения центраторов для труб

Исходными критериями для выбора считаются:

1. Материал труб. При использовании труб ППУ однозначно следует ориентироваться на внутренние центраторы.
2. Диаметр трубы. Для магистральных трубопроводов с внешним диаметром более 800 мм, предпочтение отдают более жёстким конструкциям, например, арочным или многозвенным наружным центраторам. При меньших диаметрам достаточно стабильным прижимом отличаются эксцентриковые исполнения данных приспособлений.
3. Предельное давление прокачиваемой рабочей среды. При давлениях свыше 5 ат рекомендуется применение центраторов с гидрозажимом.
4. Технические условия на предельные дефекты сварного соединения (в частности, эллипсность). При повышенных требованиях к данному параметру надёжнее всего ведут себя цепные центраторы.
5. Универсальность. Здесь цепные центраторы – также вне конкуренции.

Приобретая центраторы для сварки труб, стоит предварительно также ознакомиться с профилем основной продукции производителя. Ориентируясь на экспортные исполнения данных приспособлений, необходимо отметить, что наилучшим качеством обладают изделия фирм Vietz (Германия) и Сlamp (США).

Центратор для труб обзор, характеристики, применение

Что такое центратор

Каждый сварщик знает, что надежное закрепление свариваемых элементов – залог хорошего результата. Если трубы, подготовленные для сварки, не отцентрованы и не закреплены надежно, они могут вибрировать и колебаться в процессе работы. Это приведет к тому, что шов выйдет объемным, слабым и ненадежным. При малейшей нагрузке он может дать течь, а то и лопнуть.

Подобная халатность не допустима даже при монтаже бытовых трубопроводов малого диаметра с незначительным давлением и отсутствием внешней нагрузки. Что же касается промышленных, особенно подземных, магистралей, такая безответственность, в дальнейшем может обойтись очень дорого.

Их задача – надежно зафиксировать стык трубопровода для обеспечения качественного сварного шва.

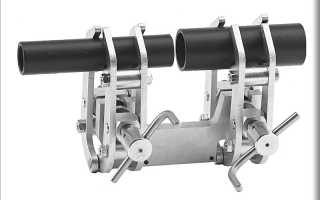

Соединение и выравнивание металлических деталей с помощью центратора

Центраторы состоят из тела устройства (натяжного механизма), подставки или крюка и отдельных наборных элементов, изменение количества которых позволяет соединять линииразного, в том числе и малого, диаметра.

Данное оборудование закрепляется вокруг стыка двух подготовленных для сварки труб и плотно притягивают с помощью натяжного механизма.

В остальных случаях используется наружный. Это связано с тем, что внутреннее направляющее устройство более дорогостоящее и значительно сложнее в установке.

Отметим так же, что центратор для сварки ППУ труб большого диаметра – устройство довольно громоздкое и тяжелое. Поэтому его использование требует использования дополнительной техники.

Плюсы и минусы

Как и любое устройство, трубные центраторы имеют свои достоинства и недостатки.

К достоинствам относим:

• широкая функциональность. Не требуется приобретение направляющих отдельно для каждого диаметра;
• возможность работы как с металлическими, так и с трубами ППУ;
• качественная и надежная фиксация соединяемых элементов;
• наличие двух модификаций – внутренний и наружный, что позволяет фиксировать отрезки в любых условиях и рабочих пространствах;
• обеспечение качественных сварных швов, которые являются залогом надежности трубопровода.

Центратор для стыковой сварки ППУ труб

Недостатки данного оборудования связаны, в первую очередь, с его громоздкостью.

• довольно высокая цена. Однако, отметим, что если сваркой трубопроводов вы занимаетесь постоянно, центраторы окупят себя за короткий срок;
• сложность конструкции. Работа с данным оборудованием требует определенных знаний и навыков;
• громоздкость и большой вес (когда речь идет о сварке труб стальных и ППУ большого диаметра);
• при соединении отрезков большого диаметра требуется использование спецтехники.

Хотя трубные центраторы и имеют ряд недостатков, однако ничего надежнее для сварки трубопроводов, особенно промышленного назначения, не существует. Данное устройство окупит себя с лихвой благодаря монтажу надежных трубопроводов, которые будут служить годами.

Виды центраторов

Существует два способа деления трубных центраторов на подвиды. Их подразделяют исходя из области фиксации и способа закрепления.

По области фиксации направляющий механизм для труб ППУ или металлических может быть внутренний и наружный.

1. Внутренние устройства устанавливают внутри соединяемых отрезков для фиксации в правильном положении труб ППУ или из любых других материалов. Данное оборудование используют, как правило, на трубопроводах большого диаметра. Оно имеет достаточно сложную конструкцию и предусматривает наличие гидравлических насосов, двигателя и фиксирующих механизмов.
2. Наружный центратор обхватывает сварной стык снаружи. Он представляет собой довольно массивный зажим универсальной конструкции. Он более прост и удобен в применении.

Если внутренние механизмы могут работать только за счет гидравлических насосов, то наружные можно подразделить еще на несколько категорий по способу крепления на стыках труб ППУ или любых других изделий большого и малого диаметра.

• цепные. Вокруг стыка с помощью специальных натяжных закрепляется цепь, которая и фиксирует отрезки для сварки;
• звеньевые. Данное устройство состоит из набора звеньев, которые могут передвигаться и регулироваться, исходя из диаметра трубы;
• эксцентриковые. Такие центраторы состоят из двух металлических дуг, которые стягиваются перемычкой.

Кроме основных, наиболее часто используемых направляющих, существует еще несколько менее популярных устройств:

• наружный центратор пружинный обсадной. Используется, как правило, при вертикальном бурении, для соединения труб скважины ППУ. Такое оборудование имеет вид разрезанной по периметру металлической трубы с выпуклостью в местах разрезов. Именно эта выпуклость придает оборудованию пружинный эффект;
• мобильные бытовые устройства для соединения труб ППУ малого диаметра.

Установка агрегата

Установка внешних центраторов несколько отличается от внутренних. Она выполняется более просто и быстро.

Процесс сварки металлических труб с помощью внутреннего центратора

Порядок монтажа внутреннего устройства:

1. Зачищаем соединяемые стыки.
2. Фиксируем агрегат в одном из элементов.
3. Фиксируем пружинный центратор возле края одного из отрезков.
4. Устанавливаем второй элемент вплотную к первому.
5. Запускаем двигатель. Гидравлические насосы сжимают отрезки, выравнивая по уровню за счет внутреннего диаметра.
6. Проверяем правильность соединения.
7. Варим стык.

Порядок монтажа наружного устройства:

1. Подготавливаем стыки.
2. Устанавливаем агрегат.
3. Выравниваем отрезки по уровню.
4. Поджимаем болты центратора.
5. Проверяем правильность соединения.
6. Зажимаем натяжные до упора.
7. Приступаем к сварным работам.

Как выбрать центратор?

Выбор центратора для сварки труб, пожалуй, одна из главных задач при обустройстве водопровода, канализации или теплопровода.

Центратор для сварки полипропиленовых труб

Именно это оборудование позволит герметично соединить трубы и выдержать правильный угол уклона, что является залогом надежности и долговечности любого трубопровода. Нюансы таковы:

1. Определитесь, с трубами какого сечения вам придется иметь дело. Для работы с элементами малого диаметра (до 500 мм) вполне подойдет открытый агрегат. Для соединения изделий от 500 мм лучше использовать закрытое устройство. Оно более сложно в управлении, но обеспечивает более надежную фиксацию.
2. Чтобы выбрать между цепными, звеньевыми и эксцентричными моделями – определитесь с объемом работы и толщиной своего кошелька. Цепные модели – самые дешевые, наиболее функциональные, но наименее надежные. Средними по всем параметрам являются звеньевые устройства. Наиболее дорогие, но наиболее надежные – эксцентричные центраторы. Однако для бытовых трубопроводов выбрасывать 150-200 долларов на вспомогательное оборудование – как минимум не рационально.

Внутренние

Внутренние центраторы дают возможность механизировать процесс сборки трубопровода, при этом стык целиком доступен для сварки, шов накладывают непрерывно, без установки прихваток. Применение центраторов значительно облегчает работу сварщика, так как позволяет наложить весь шов сразу и без остановок.

В зависимости от размера труб центраторы могут иметь различную конструкцию:

• центраторы внутренние гидравлические – используются для центровки, как отдельных труб, так и секций, а перемещение устройства от стыка к стыку производится при помощи специальной штанги;
• ручные с распорными клиньями — автоматически центрирует трубы, в том числе и с разными диаметрами;
• ножничные – в зависимости от модели и конструкции могут центрировать трубы не только одинакового, но разного диаметра.

Внутренние более равномерно распределяют разницу периметров относительно друг друга по всему стыку. Они способны исправить незначительные вмятины, отклонения от цилиндричности и приводить торцы к правильной окружности.

Если строиться крупный магистральный трубопровод, то используют самоходные гидравлические центраторы. Они способные перемещаться на большие расстояния посредством дистанционного управления.

Внутренние (распорные) центраторы обеспечивают наиболее точное совпадение кромок труб, так как за базу считают внутреннюю поверхность трубы. Достаточно мощные механизмы могут осуществлять выравнивание кромок и используются как расширители. Они повышают степень механизации и производительность сборки практически всех участков трубопровода.
