Сверло для высверливания точечной сварки своими руками

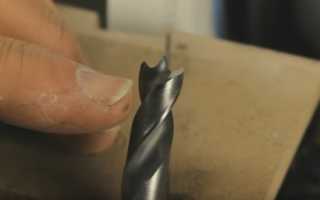

Как заточить сверло для высверливания точечной сварки?

Для высвер­ли­ва­ния точек кон­такт­ной свар­ки при­ме­ня­ет­ся спе­ци­аль­ная фре­за или свер­ло с кон­чи­ком, зато­чен­ным осо­бым обра­зом. Такие свёр­ла сто­ят доро­же, чем стан­дарт­ные, так как при их про­из­вод­стве тре­бу­ют­ся допол­ни­тель­ные дей­ствия. Спе­ци­аль­ные свёр­ла быва­ют раз­ных диа­мет­ров: 6, 8, 10 мм. Чаще все­го исполь­зу­ет­ся свер­ло 8 мм. Оно высвер­ли­ва­ет точ­ку кон­такт­ной свар­ки по пери­фе­рии. Отвер­стие оста­ёт­ся на верх­ней кузов­ной пане­ли, а ниж­няя панель оста­ёт­ся прак­ти­че­ски не тронутой.

Спе­ци­аль­ное свер­ло для высвер­ли­ва­ния точек кон­такт­ной свар­ки мож­но сде­лать само­му. Нуж­но зато­чить обыч­ное свер­ло по метал­лу так, что­бы реза­ли толь­ко внеш­ние точ­ки свер­ла, а по цен­тру был точеч­ный выступ для цен­тров­ки. Зато­чить такое свер­ло мож­но на точиль­ном стан­ке или даже бол­гар­кой. В этой ста­тье раз­бе­рём вари­ант заточ­ки свер­ла на точиль­ном стан­ке. Шли­фо­валь­ный круг дол­жен иметь нор­маль­ный, не закруг­лён­ный край, так как зата­чи­ва­ние будет про­из­во­дить­ся имен­но при помо­щи края шли­фо­валь­но­го круга.

Каким должно быть сверло для высверливания точек контактной сварки?

Кон­чик свер­ла дол­жен рас­по­ла­гать­ся точ­но по цен­тру. Режу­щие края свер­ла долж­ны быть на оди­на­ко­вом рас­сто­я­нии от цен­тра свер­ла. Края долж­ны высту­пать на оди­на­ко­вую вели­чи­ну, что­бы при нача­ле свер­ле­ния свер­ло не уво­ди­ло в сто­ро­ну и свер­ле­ние начи­на­лось рав­но­мер­но дву­мя кром­ка­ми. Кон­чик свер­ла дол­жен быть немно­го длин­нее режу­щих кро­мок, то есть при нача­ле свер­ле­ния сна­ча­ла будет касать­ся поверх­но­сти цен­траль­ный выступ, а потом режу­щие боко­вые края. Если цен­траль­ная точ­ка будет рав­ной по высо­те с наруж­ны­ми вер­шин­ка­ми свер­ла, то не полу­чит­ся начать свер­лить с цен­траль­но­го высту­па, и свер­ло будет ходить по поверх­но­сти, при попыт­ке свер­ле­ния. Углы режу­щих кро­мок долж­ны быть при­мер­но оди­на­ко­вы­ми. Они не долж­ны быть силь­но ост­рые или силь­но тупые. Тупые углы кро­мок будут пло­хо вре­зать­ся в металл, а силь­но ост­рые будут быст­ро тупиться.

Спо­соб заточ­ки №1

Этот спо­соб наи­бо­лее рас­про­стра­нён­ный, его не один раз демон­стри­ро­ва­ли в видео­ро­ли­ках раз­лич­ные масте­ра. Нуж­но взять свер­ло по метал­лу диа­мет­ром 8 мм. Луч­ше исполь­зо­вать свер­ло с содер­жа­ни­ем кобаль­та, так как оно наи­бо­лее проч­ное и будет доль­ше слу­жить до сле­ду­ю­щей заточ­ки. Сна­ча­ла его кон­чик нуж­но сде­лать плос­ким, зату­пив на точиль­ном стан­ке. Мож­но пол­но­стью зату­пить кон­чик, либо оста­вить немно­го не сто­чен­ны­ми края.

Далее зата­чи­ва­ем кра­ем шли­фо­валь­но­го кру­га от цен­тра к кра­ям, остав­ляя посе­ре­дине неболь­шой точеч­ный выступ. Хоть кон­чик и будет сто­чен, центр будет заме­тен (где сты­ку­ют­ся вит­ки спи­ра­ли). Края ста­чи­ва­ют­ся по вит­кам каж­дой спи­ра­ли. Таким обра­зом, по бокам оста­ют­ся режу­щие вер­шин­ки, а в цен­тре ост­рый кон­чик. Центр дол­жен быть выше внеш­них вер­ши­нок на 1–1.5 мм. Про­ве­рить это мож­но, при­сло­нив цен­траль­ную часть свер­ла к плос­ко­сти. Свер­ло долж­но немно­го качать­ся на цен­траль­ном высту­пе, каса­ясь внеш­них режу­щих кро­мок. В завер­ше­ние нуж­но акку­рат­но, так­же кра­ем кру­га, под­то­чить бока цен­траль­ной части, сде­лав её ост­рее, что­бы свер­ло луч­ше цен­три­ро­ва­лось и цен­траль­ная пере­мыч­ка не пре­пят­ство­ва­ла свер­ле­нию. Каж­дый режу­щий край дол­жен иметь оди­на­ко­вую высо­ту, что­бы они реза­ли металл в одно и то же вре­мя. Не забы­вай­те пери­о­ди­че­ски охла­ждать свер­ло в воде, во вре­мя заточки.

Спо­соб заточ­ки №2

Вто­рой спо­соб заточ­ки пред­по­ла­га­ет заточ­ку так­же на точиль­ном стан­ке, кра­ем шли­фо­валь­но­го кру­га, но, в отли­чие от пер­во­го спо­со­ба, кон­чик свер­ла не нуж­но пред­ва­ри­тель­но пол­но­стью ста­чи­вать (затуп­лять). Ста­чи­ва­ют­ся вит­ки спи­ра­ли на кон­чи­ке меж­ду пере­мыч­кой (цен­тром) и кра­ем свер­ла. Кра­ем кру­га обта­чи­ва­ют­ся ори­ги­наль­ные режу­щие кром­ки и пло­щад­ка за ними (зад­ние поверх­но­сти). Центр оста­ёт­ся нетро­ну­тым, а остав­ши­е­ся края свер­ла будут новы­ми режу­щи­ми кромками.

Не нуж­но посто­ян­но удер­жи­вать свер­ло в посто­ян­ном кон­так­те с кра­ем шли­фо­валь­но­го кру­га, вме­сто это­го нуж­но слег­ка касать­ся и сно­ва уби­рать свер­ло. Таким обра­зом, заточ­ка будет про­из­во­дить­ся посте­пен­но и очень акку­рат­но, а свер­ло не будет быст­ро пере­гре­вать­ся. При необ­хо­ди­мо­сти, всё же нуж­но пери­о­ди­че­ски охла­ждать свер­ло водой. Ста­чи­вать нуж­но до тех пор, пока ори­ги­наль­ная режу­щая кром­ка не исчез­нет. Что­бы зато­чить вто­рую сто­ро­ну, нуж­но отве­сти свер­ло от шли­фо­валь­но­го кру­га, повер­нуть его паль­ца­ми вокруг сво­ей оси на 180 гра­ду­сов и под­ве­сти нетро­ну­тую сто­ро­ну к краю шли­фо­валь­но­го круга.

Когда обе сто­ро­ны будут обто­че­ны, сле­ду­ю­щим шагом нуж­но сто­чить лиш­нее с цен­траль­ной части, что­бы ниче­го не меша­ло при рез­ке основ­ны­ми режу­щи­ми кром­ка­ми. То есть, при ста­чи­ва­нии ори­ги­наль­ных режу­щих кро­мок были сфор­ми­ро­ва­ны новые режу­щие кром­ки и боко­вые сто­ро­ны цен­траль­ной части, а допол­ни­тель­но нуж­но обто­чить две остав­ши­е­ся сто­ро­ны цен­траль­ной части. Глав­ная функ­ция цен­траль­но­го высту­па – цен­три­ро­ва­ние, поэто­му важ­но, что­бы он был острым.

В резуль­та­те это­го спо­со­ба заточ­ки у свер­ла полу­ча­ют­ся более выра­жен­ные режу­щие кром­ки и более длин­ная цен­траль­ная часть. Вы може­те решить, какой дли­ны она долж­на быть. Свер­лом с более длин­ным кон­чи­ком лег­че высвер­ли­вать точ­ки свар­ки при отсут­ствии опы­та. Доста­точ­но будет сде­лать малень­кое отвер­стие в цен­тре точ­ки кон­такт­ной свар­ки. Свер­ло не потре­бу­ет­ся дер­жать иде­аль­но ров­но, мож­но свер­лить под накло­ном или в труд­но­до­ступ­ных местах, где слож­но свер­лить стро­го пер­пен­ди­ку­ляр­но к поверхности.

Высверливание точек контактной сварки заточенным сверлом

Исполь­зуй­те мед­лен­ную ско­рость вра­ще­ния при свер­ле­нии ста­ли, так как вер­шин­ки режу­щих кро­мок малень­кие и име­ют малень­кую мас­су, что­бы рас­се­и­вать нагрев. Пери­о­ди­че­ски охла­ждай­те свер­ло, и оно про­слу­жит доль­ше, пока не потре­бу­ет­ся новая заточ­ка. Более подроб­но о высвер­ли­ва­нии точек свар­ки читай­те в отдель­ной ста­тье.

Сверла для точечной сварки

Точечная сварка очень широко распространена и повсеместно используется практически во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении. Чаще всего с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

Специально для решения данной задачи были созданы специализированные сверла для точечной сварки повышенной прочности. С их помощью снять деталь, сваренную точечным методом, достаточно легко. Продаются они по высокой цене, но она с лихвой окупается их возможностями и функционалом. Стоит отметить, что сверла, при наличии специализированного оборудования, неоднократно можно подвергать заточке.

Достоинства сверла для высверливания точечной сварки

Относительно альтернативных способов удаления соединений, созданных с помощью с точечной сварки, использование специализированного сверла имеет ряд преимуществ.

1. Отсутствие необходимости в проведении разнообразных подготовительных процедур. Процесс высверливания начинается сразу же без предварительного накернивания и т.д.
2. Возможность удаления нескольких соединений подряд без пауз.
3. При наличии оборудования, с помощью которого можно заточить сверло, срок его эксплуатации очень высок.
4. В процессе высверливания второй лист металла не повреждается, это позволяет использовать снятую деталь в дальнейшем по ее основному назначению.

Большое количество различных изделий, устройств, детали автомобилей и т.д. соединяются между собой не разъемными способами (болты, гайки, шурупы и т.д.), а именно с помощью точечной сварки. Соответственно снять ее не повредив, используя разнообразные методы, достаточно проблематично. С помощью же сверла для сварки выполнить эту процедуру проще простого. Стоит отметить, что, несмотря на достаточно узкую специализации сверла, для его использования подойдет абсолютно любая дрель. Однако лучше всего применять такое оборудование, которое позволяет производить регулировку рабочей мощности. Конечно же, изделие не сможет выполнить всю работы за мастера, поэтому если деталь в последующем будет применяться еще раз, то работа требует повышенной аккуратности.

Как работать со сверлами для точечной сварки?

В качестве основного компонента для создания сверла для точечной сварки используются твердые материалы, например как титан, или же их сплавы. Сверло может иметь как один, так и два рабочих наконечника. Номенклатура изделия достаточно обширна, среди широкого ассортимента найти сверло требуемого диаметра не составит проблем. Существует одна особенность, которую нужно соблюдать в обязательном порядке. Она заключается в том, что диаметр используемого сверла, должен примерно на полтора миллиметра превышать размер высверливаемого соединения.

Изделие устанавливается в дрель, можно конечно использовать механическую версию, но работа будет выполнена в разы быстрее при применении электрического оборудования. Самым идеальным вариантом является такое устройство, которое позволяет выполнять настройку рабочей мощности оборудования.

Перед началом выполнения процедуры нудно точно определится с моделью сверла. Оно должно быть прочным и хорошо заточенным. После выбора определенной модели, по указанному выше принципу, требуется подобрать нужный диаметр изделия. Сам процесс никаких трудностей не вызывает даже у неопытного мастера.

Обязательная необходимость в накернивании отсутствует, но профессионалы своего дела все-таки рекомендуют выполнять его сверлом малого диаметра, так как это упрощает поставленную задачу. Рабочий крутящий момент оборудования должен быть равен примерно восьмистам оборотам в минуту.

Важно: ни в коем случае нельзя выполнять процедуры под углом, сверло должно контактировать с местом соединения строго перпендикулярно, если возможность соблюсти данное условия отсутствует, то для высверливания точечной сварки нужно выбрать какой-либо другой способ.

После выбора модели сверла и настройки оборудования можно начинать приступать к работе. Все манипуляции выполняются исключительно с верхней частью металлической детали, проще говоря, убираются только сварочные крепления.

Заточка сверла для точечной сварки

Каждое сверло, вне зависимости от его основного назначения, нуждается в периодической заточке. Изделия для удаления соединений точечной сварки не являются исключением. Как бы странно это не звучало, начинать выполнять заточку сверла нужно с его предварительного затупления. Для этого можно использовать обычную жесткую наждачную бумагу.

Далее обрабатываются боковые грани, но, ни в коем случае не режущие кромки. Альтернативой бумаге может стать наждачный камень. После заточки граней нужно проверить ее качество и ровность краев. В конце осуществляется заточка середины изделия. В данном процессе требуется соблюдать правильную центровку.

Чем высверлить точечную сварку?

Точечная контактная сварка давно применяется при соединении металлоконструкций. Для автомобилестроения применение роботизированной точечной сварки стало настоящим спасением — вместо несущих рам, появилась возможность производить недорогие несущие кузова, по прочности и безопасности превосходящие старые технологии.

При необходимости ремонта такого изделия обычно пользуются методом высверливания точечной сварки. Этот метод имеет следующие достоинства:

• технологичность;
• дешевизна;
• скорость;
• доступность даже для гаражных мастерских.

Необходимые инструменты и приспособления

Чтобы быстро и качественно заменить кузовную деталь высверливанием, нам потребуются:

1. Электроинструмент: дрель, шуруповерт, углошлифовальная машинка,
2. Ручной инструмент: молоток, зубило, узкое долото.
3. Приспособления и насадки: сверло для точечной сварки, коронки по металлу соответствующего диаметра, наждачная бумага, отрезные и зачистные круги.
4. Сварочный полуавтомат

Дрель и «болгарка» должны быть с регулировкой оборотов — так легче добиться хороших результатов. Применение ручных механических дрелей непрактично — высверливание требует минимум 600 — 800 оборотов в минуту.

Высверливание может осуществляться насквозь — так снимается ремонтная часть из кузова-донора. Такой способ может осуществляться любой подходящей оснасткой по металлу.

Если есть необходимость высверлить только лицевую часть состыкованных панелей, то потребуется специальная заточка сверла для точечной сварки. Она максимально плоская, на носике имеется поводок — конусообразный выступ, удерживающий центр в нужном месте. Такое сверло можно приобрести или изготовить самостоятельно.

Удалить металл вокруг точки можно коронкой. Она имеет специальный подпружиненный центрующий упор. Он является регулируемым ограничителем — правильно настроив, выбрать «лишнее» железо невозможно. Коронка «выгрызает» металл вокруг точки, не истончая деталь. Этот способ применим к высверливанию поврежденной части на ремонтируемом кузове, когда нельзя повреждать места прилегания ремонтной детали.

Заточка сверла для точечной сварки

В процессе сварки контактной сваркой металл уплотняется, поэтому высверливать его довольно трудно. Сверла должны быть изготовлены из прочной быстрорежущей стали и иметь специальную заточку.

Для сквозного высверливания. Если детали планируется прокручивать насквозь, можно воспользоваться обычным сверлом, заточенным на конус. Диаметр подбирается на 1-2 мм шире сварной точки.

Для просверливания одной детали. Имеют практически плоскую заточку, в центре сверла есть выступ — поводок. Он предназначен для центровки и по внешнему виду напоминает маленькое сверлышко. Поводок может быть узким — подойдет для работы с тонкой жестью, и широким — подойдет для работы с толстым металлом. Диаметр подбирается по диаметру точки или чуть шире.

Корончатые сверла. Состоят из режущей части, направляющего поводка и хвостовика. Режущая часть может быть изготовлена из мягкого материала с твердосплавными напайками. Внутренний диаметр коронки должен быть на 1 мм шире точки. Особенность работы коронкой заключается в том, что она не высверливает материал точки, а выбирает металл детали вокруг нее.

Повторить самостоятельно форму заточки в гаражных условиях довольно сложно. Важно не испортить поводок и не перегреть металл. Потребуется калиброванный заточный станок и кондуктор. Опытный токарь может заточить сверло на обычном станке, но сверло будет работать хуже.

Процесс высверливания

Отсоединение кузовной детали состоит из нескольких логичных этапов:

1. Подготовка. Стоит удалить все резинки, молдинги, накладки. Вся кромка стыка должна быть видна. Зачищаем кромку наждачной бумагой — так будут видны все точки. При необходимости узким острым долотом снимается герметик, шпатлевка или наплывы краски.
2. Кернение точек. Острым керном аккуратными ударами намечаем центр сверления. Накерненные точки помогут держать центр и не сломать сверло в начале работы.
3. Высверливание. Острым носиком сверло устанавливается в центр сварной точки в намеченное углубление. Высверливать точечную сварку необходимо на низких оборотах, двумя руками следует прочно удерживать дрель — детали неровные, и края инструмента всегда стараются задеть за выступы металла.
4. Отсоединение поверхностей. Как правило, детали после высверливания продолжают держаться на краске, герметике или не высверленных участках. Отсоединить поможет поддевание плоской тонкой стамеской, ей же вырубаются невысверленные участки.

Новое сверло прослужит значительно дольше, если его не перегревать и работать аккуратно, дрель должна быть перпендикулярна обрабатываемой поверхности. Обороты лучше установить невысокие, изредка рабочую поверхность нужно смазывать. Толстые детали высверливаются в несколько приемов с периодическим охлаждением режущей части.

Другие способы удаления точечной сварки

Есть несколько способов, как удалить сварные точки в труднодоступных местах. Они могут применяться в комплексе с высверливанием, если добраться к точке проблематично.

• Вырубка. Между деталями устанавливается острое зубило, резкими ударами точка срубывается. Детали деформируются, поэтому потребуется дополнительная правка. Облегчить процесс можно пневматическим зубилом или перфоратором
• Вышлифовывание. Абразивным кругом выбирается металл точки до появления четких очертаний соединения. Способ требует аккуратности, так как есть риск повреждения детали.
• Вырезание. Для этого потребуется аппарат плазменной резки. Им можно аккуратно насквозь вырезать точки, а отверстия заварить.

В зависимости от целей, которые стоят перед мастером и удобства применения можно применить любой из предложенных способов. Каждый случай уникален. стоит доверять своему опыту и интуиции.

Сверло для высверливания точечной сварки

Довольно большое распространение получила технология точечной сварки. Это связано с повышением качества соединения и надежности получаемого шва, а также высокой производительности, которую можно достигнуть при применении подобной технологии. Многие автовладельцы и мастера встречаются с ситуацией, когда нужно провести демонтаж приваренного элемента без его повреждения. В большинстве случаев для этого применяется специальное сверло, так как гидропробойник подходит не во всех случаях. Рассмотрим особенности специального сверла, которое применяется для проведения подобное работы, подробнее.

Конструкция

Возможность проведения рассматриваемой работы можно прежде всего связать с конструктивными особенностями применяемого сверла. К ним отнесем следующие моменты:

1. Рабочий торец имеет плоскую форму.
2. По оси расположены кернящие выступы, которые заточены под конус. При формировании режущей части выдерживается угол 90°. За счет подобного элемента не нужно проводить центровку.

Сверло для высверливания точечной сварки можно приобрести в специализированном магазине. Стоимость их относительно невелика, но для работы с труднообрабатываемыми материалами требуются варианты исполнения, изготавливаемые из специальных сплавов.

Сверло для точечной сварки сверхпрочное 8 х 50 мм

В некоторых случаях применяется обычный вариант исполнения сверла для высверливания точечной сварки. Однако, при их применении достигнуть требуемого результата практически невозможно.

Коронка для точечной сварки

Обработка точечной сварки может проводится при применении специальной коронки. Она также применяется для сверления. К особенностям подобного предложения отнесем следующие моменты:

1. Конструкция включает в себя центральный подпружиненный стержень.
2. На стержень надевается режущий диски, который по сторонам имеет несколько торцевых зубьев. За счет их определенного размещения проводится удаление металла.
3. Используемый металл коронки характеризуется высокой износостойкостью. Именно поэтому проблем с удалением сплава, образующегося в зоне резания, не возникает.

Технология применения корон для высверливания точечной сварки характеризуется следующими особенностями:

1. Крен вдавливается в металл. В самом начале сверления главное исключить вероятность смещения стержня относительно обрабатываемой поверхности.
2. По мере погружения инструмента в металл происходит высверливание сплава. Главное, чтобы рабочая часть прошла только глубину шва.
3. Для того чтобы повысить жесткость конструкции инструмент помещается в специальную оправу.

Сверло корончатое по точечной сварке

Стоит учитывать, что при изготовлении сверла для высверливания точечной сварки и коронки применяется практически один и тот же режущий сплав. Примером можно назвать быстрорежущую сталь Р18, которая может выдерживать длительное воздействие высокой температуры без изменения основных эксплуатационных параметров. Стоит учитывать, что китайские производители применяют сплав 45Х, которая характеризуется меньшей эффективностью в применении.

Коронка является достаточно массивным инструментом. Именно поэтому при его применении нужно плотно прижимать рабочую часть к обрабатываемой поверхности. Стоит учитывать, что при работе с малоуглеродистой сталью при точечной сварке структура становится более плотной и прочной. Именно поэтому при работе требуется прикладывать большее усилие.

Еще одной распространенной проблемой можно назвать то, что конструкция коронки определяет неравномерное врезание зубьев в обрабатываемую поверхность. Это связано с наличием различных выступов, которые образуются при точечной сварке. Результатом подобной проблемы можно назвать эксцентриковое высверливание отверстия, после чего разделить сплавленные элементы довольно сложно.

Достоинства сверла для высверливания точечной сварки

У рассматриваемого инструмента, который предназначен для работы со швом, есть довольно большое количество преимуществ. К ним можно отнести:

1. Упрощается процедура обработки.
2. Можно вести длительное сверление.
3. Инструмент идеально подходит для образования плоских поверхностей.

Высверливание точечной сварки

Как ранее было отмечено, следует приобретать исключительно продукцию известных производителей. Это связано с тем, что легированные сплавы характеризуются меньшей степенью устойчивости к воздействию высокой температуры.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

1. Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов. Кроме этого, уделяется внимание показателю мощности.
2. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки.
3. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

Заточка сверла для точечной сварки

Следует учитывать, что при частом использовании сверла при высверливании точечной сварки режущая часть может существенно затупиться. Провести самостоятельно заточку сверла достаточно сложно. Это связано с нижеприведенными моментами:

1. При изготовлении применяется металл, устойчивый к температурному воздействию.
2. Режущая часть конструкции напоминает конус. При этом поверхности расположены под углом 90°.

В некоторых случаях для работы применяется обычная болгарка, в других требуется специальный заточной механизм. Стоит учитывать, что при нарушении технологии инструмент просто выйдет из строя.

Высверливаем точечную сварку

Рассматриваемая процедура довольно проста в исполнении. Провести ее можно следующим образом:

1. Подбирается наиболее подходящий инструмент.
2. Следующий шаг заключается в подготовке поверхности. Для этого проводится разметка точки сверления.
3. После этого на инструменте выставляются минимальные обороты и проводится непосредственное сверление.

Стоит учитывать, что в некоторых случаях можно повредить металл. Именно поэтому следует работать осторожно.

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

1. Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
2. Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Эффективное удаление точечной сварки

Точечная сварка применяется для получения самых различных изделий. Именно поэтому технология ее удаления путем высверливания получила довольно большое распространение. Удалить образующийся шов можно самым различным образом.

Достигнуть высокой эффективности при проведении подобной работы можно следующим образом:

1. Правильно подготовить поверхность.
2. Использовать лишь профессиональные сверла и коронки.
3. Правильно выбирать режим работы применяемого инструмента.

Если правильно подобрать сверло, то можно провести удаление практически любой точечной сварки. При этом стоит учитывать, что качество зависит от соблюдения всех рекомендаций.

Сверла для высверливания точечной сварки

1. Особенности
2. Как работать?
3. Как заточить?

В современной промышленности и в сфере автомобилестроения широкое применение отводится методике соединения деталей при помощи выполнения точечной сварки. В результате такой сварки соединение получается прочным и долговечным, при этом сам процесс сварки выполняется довольно быстро, что говорит о высокой производительности методики. Нередко возникают ситуации, когда приваренную с помощью точечной сварки деталь необходимо отсоединить, например, при выполнении кузовного ремонта автомобиля. Чаще всего такой вопрос решается с помощью применения гидропробойника, но использование его не всегда возможно. В этом случае участки сварки высверливают специальным сверлом. Для работы необходимо установить сверлильный инструмент в электродрель и выполнить сверление на медленных скоростных оборотах – через несколько минут после выполнения такой манипуляции сваренные точечной методикой части можно будет отсоединить друг от друга.

Особенности

Сверло для высверливания точечной сварки применяется для удаления неразъёмного сварочного соединения. Такая фреза позволяет выполнить аккуратную рассверловку сварочной точки, не нанося такими действиями значительных повреждений поверхности детали. Нередко для отсверловки применяют инструмент диаметром 8 мм. Найти подобный сверловочный инструмент можно в профильных торговых точках, но его стоимость может оказаться довольно высокой. Однако приобретённое сверло окупит ваши затраты, значительно облегчив процедуру снятия деталей, соединённых между собой точечной сваркой.

Кроме того, прочную стальную фрезу можно подвергнуть заточке – инструмент выдерживает несколько циклов затачивания и сохраняет свои изначальные свойства.

Основные преимущества фрезы для удаления креплений точечной сварки.

1. Выполнять работы по высверливанию сварки можно без предварительного формирования углубления в сварочной точке, то есть без накернивания. Такая особенность сверла является удобной, так как экономит массу времени и сил.
2. Работать сверлом можно длительное время, осуществляя последовательное высверливание сразу нескольких сварочных точек подряд. Даже при нагреве сверло не утрачивает своих свойств.
3. Период эксплуатации инструмента довольно высокий, так как это изделие производится из высокопрочных марок стали и обладает возможностью к многократным циклам затачивания.
4. После рассверливания сварных точек демонтированная деталь остаётся сохранённой к повторному использованию. Кроме того, поверхность второй заготовки, к которой была присоединена демонтируемая деталь, не повреждается, и её вновь можно использовать по назначению.

Инструмент, предназначенный для демонтажа точек сварки, изготавливают из легированной стали с добавлением титанового напыления. Выпускаются 2 вида такого инструмента: с одной рабочей стороной либо двухстороннее. Диаметры сверла различны – они могут быть 6, 8 и 10 мм. Выбор диаметра сверла зависит от того, какой размер у сварной точки, которую придется высверливать. При этом к диаметру объекта высверливания прибавляют дополнительно до 1,5 мм.

По своему строению сверловочный инструмент имеет 3 основные части.

• Область керна. Высоту этой части нужно подобрать таким образом, чтобы она превышала толщину детали на 2 мм.
• Режущая часть. Для усиления этой области на металл наносят титановое напыление, что в значительной мере укрепляет сверло, продлевает его износостойкость и позволяет работать инструментом вне зависимости от его нагрева.
• Область крепления. Эта часть предназначена для закрепления сверловочного инструмента в держатель электрической дрели.

По визуальным признакам отличить инструмент, предназначенный для демонтажа точек сварки, от других сверловочных аналогов довольно просто – ось инструмента имеет конусообразный вид, с углом 90°, тогда как рабочая торцевая часть у сверла плоская.

Как работать?

На первый взгляд простая технология применения инструмента, предназначенного для демонтажа точек сварки, имеет несколько особенностей. Специалисты придерживаются в своей работе следующих правил.

1. Для работы используется электрическая дрель, у которой есть возможность для регулировки скорости оборотов.
2. Работу по высверливанию нельзя выполнять на больших скоростных оборотах, так как штырь инструмента при этом может быть сломан из-за большой нагрузки.
3. Для выполнения процесса сверления сверло устанавливают к точке высверливания в строго перпендикулярном положении. Никакие отклонения во время работы недопустимы, так как это может повредить поверхность высверливаемой детали.

Перед началом выполнения сверловочных работ рабочую поверхность нужно подготовить. Делают это следующим образом.

1. Поверхность очищают от загрязнений и слоя краски – это в значительной степени повысит качество результата работы и снизит вероятность того, что инструмент соскочит во время сверловки. Зачистку выполняют с помощью наждачной бумаги.
2. Хотя сверло можно использовать без предварительного кернения участка сверления, для удобства работы эту процедуру иногда выполняют, используя с этой целью отдельный керн.

Перед началом работы необходимо осмотреть все точки сварки и определить, инструмент какого диаметра потребуется применить для высверливания.

Несмотря на то, что самым ходовым диаметром инструмента является размер 8 мм, могут понадобиться и другие диаметры.

Когда подготовительные работы будут закончены, можно приступать к высверливанию. Для этого сверловочный инструмент ставят в патрон электродрели и наставив рабочую часть инструмента к точке сварки, плотно прижав сверло, начинают сверлить, стартуя с малых оборотов. В процессе выполнения сверловки важно не торопиться и следить за тем, чтобы не просверлить металлическую деталь насквозь. После окончания процесса высверливания точек сварного крепления, следующим этапом будет отделение одной детали от другой.

Следует принимать во внимание, что фреза не просверливает точку сварки полностью насквозь, как это делает обычное сверло, принцип её действия иной – она сверлит по кругу в области точки сварки и позволяет отделить деталь от основания. После того как детали будут разъединены, оставшийся металл от сварки срезают болгаркой либо отрезным шлифовальным диском, а в некоторых – особенно сложных – случаях для разделения деталей используют зубило с молотком.

При необходимости высверливания лицевой части сварочного крепления используют сверло, у которого имеется своеобразный конусовидный выступ в виде носика, с помощью которого центровка сверла удерживается в нужном положении. При этом сама заточка сверла – плоская.

Ещё одним эффективным способом демонтажа точек сварки считается использование небольшой коронки с заточенными зубчиками. Это приспособление имеет в своей конструкции подпружинивающийся упор с центровкой, выполняющий роль ограничителя. Его можно регулировать с помощью специальной настройки. Коронка во время работы удаляет только область точки сварки, при этом не затрагивая лишние части металла детали.

Коронку применяют в тех случаях, когда воспользоваться сверлом бывает проблематично из-за повреждения демонтируемой детали – в этом случае обнаружить места точечной сварки бывает сложно.

Как заточить?

Как и любой режущий агрегат, инструмент, предназначенный для демонтажа точек сварки, нуждается в обслуживании. При затуплении режущих поверхностей выполняется их заточка, если выполнить эту процедуру правильно и аккуратно, то инструменту можно продлить срок эксплуатации, сохранив при этом все его режущие свойства.

Процесс затачивания инструмента для удаления точечной сварки следующий:

• проводится предварительная зачистка острия сверла наждачной бумагой;
• режущие боковые поверхности инструмента стачиваются при помощи абразивного круга – эту манипуляцию нужно выполнять очень аккуратно, чтобы сохранить угол заточки режущей кромки инструмента;
• проверяют качество затачивания и ровность режущих поверхностей сверла;
• выполняется процесс обработки всех краёв сверла с постоянным контролем в процессе работы центровки инструмента, чтобы избежать переточки его с одной из сторон.

Затачивание сверловочного инструмента необходимо выполнять аккуратно. Если нарушить угол заточки режущей части, то сверло придет в негодность.

Если у вас нет самостоятельного навыка точения режущих инструментов, сверло для затачивания можно отдать в специализированную мастерскую.

О том, как заточить сверло для высверливания точечной сварки своими руками, вы можете узнать из видео ниже.
