Сварочные кабели для ручной электродуговой сварки

Кабель для сварочного аппарата: марки, характеристики, как выбрать

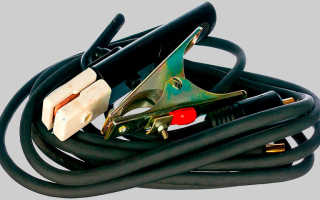

Нередко кабели, поставляемые вместе со сварочными аппаратами, короткие и имеют алюминиевый сердечник, который быстро перегревается. Чтобы укомплектовать свой инвертор надежными шнурами для электрододержателя и зажима массы, нужно разобраться, какие марки сварочного провода бывают, и на что обращать внимание при выборе. Так, Вы сможете подобрать кабель для сварочного аппарата, которым будет комфортно работать при любой температуре воздуха, а сама электрическая магистраль сможет выдерживать оказываемые нагрузки.

Марки сварочного кабеля и их характеристики

Поскольку сварочный кабель испытывает повышенные нагрузки как со стороны аппарата, так и от внешних факторов (строительные условия, трение о землю или бетон, нагрев, мороз), то от правильности выбора зависит срок его службы и эффективность. Сперва вникнем, какие существуют сварочные кабели и в чем их отличия.

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера. Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ.

Сварочный кабель КГ-ХЛ.

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40. +40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Как выбрать сварочный кабель

Разобравшись в маркировке товаров, перейдем к практичным советам по выбору. Сварочный кабель должен соответствовать аппарату, с которым он будет взаимодействовать. Существуют и другие параметры, подбираемые исходя из предстоящих задач по сварке.

Какой должна быть жила сварочного кабеля

Сварочный кабель, присоединяемый от аппарата к держателю и массе, может быть одножильным (например, 1х16). Первая цифра означает, что в разрезе у него сердечник общий, не разделенный на две или три изолированные линии под единой оболочкой. Такое исполнение уменьшает нагрев и содействует ускоренной передаче напряжения от источника к держателю.

Одножильный сварочный кабель.

Многожильные кабеля обозначаются 11х30, где первая цифра указывает на наличие 11 раздельных жил. Такое исполнение применяется на промышленных установках, использующих напряжение 500 А и выше.

Многожильный сварочный кабель.

Сама жила бывает алюминиевой или медной. В магазинах чаще всего комплектуют сварочные аппараты алюминиевыми кабелями, поскольку они дешевле. Этого достаточно для начинающего сварщика или редкого использования инвертора.

Алюминиевый сварочный кабель.

Профессионалы же всегда устанавливают медные кабели, поскольку у них удельное сопротивление в 7 раз меньше, чем у алюминия. В результате потери тока сокращаются. Еще медь лучше гнется и меньше греется.

Медный сварочный кабель.

Китайский дешевый кабель может называться медным, но содержать Cu не более 70%. Это легко заметить по тусклому цвету жилы в разрезе. Для бытовых нужд товар подойдет, а вот для производства лучше от него отказаться.

Сечение сварочного кабеля

Внутри металлического сердечника находятся тонкие проводки, которых может быть от 30 до 1000. Их общее сечение выбирается по мощности аппарата и используемого тока. Например, кабель сечением 1х6 мм² рассчитан на максимальную нагрузку в 11 кВт с силой тока 80-100 А. Но никогда нельзя использовать расчетные значения по максимуму. Оптимально всегда делить их на 2. В итоге, такой провод подойдет для источника питания с потребляемой мощностью 5 кВт. При возрастании силы тока (А), необходимо увеличивать и сечение кабеля, иначе это все-равно, что пытаться заправлять автомобиль на АЗС через соломинку — суженный проход будет снижать производительность.

Чтобы не было потерь сварочного тока, сечение выбирают исходя из выдаваемой мощности аппарата по этой таблице.

Если Вы варите «двоечкой» на токе 80 А, то вполне можете обходиться тонким кабелем 1х6 мм². Но это не позволит применить электрод «тройку». Поэтому аппараты требуется комплектовать исходя из возможной максимальной силы сварочного тока. Для бытового инвертора на даче достаточно минимального показателя 1х16 мм². В мастерскую необходимо 1.25 или 1х50 мм². Работа кабелем с меньшим сечением приводит к его перегреву и расплавлению.

Требования к гибкости кабеля

Для сварки требуется кабель с гибкостью не ниже 4-го класса. Более жесткие провода будут выкручивать руки сварщику, их труднее сматывать для транспортировки, неудобно манипулировать держателем при ведении шва в потолочном или вертикальном положении.

Шнур с обозначением КГ относится к 5-му классу гибкости. У него диаметр «волоска» составляет 0.41 мм. Товары с маркировкой КОГ относятся к 6-му классу. Повышенная гибкость достигается за счет диаметра «волоска» 0.21 мм.

Изоляция кабеля

Оболочка кабеля изготавливается согласно ГОСТ 23286-78. Изоляция не должна быть тоньше 1.1-1.2 мм, чтобы надежно защищать токоведущую часть от оголения. Выпускают наружную обмотку из резины с добавлением различных компонентов. На ощупь она должна быть мягкой и гибкой. Класс изоляции обозначается буквами и указывает на максимальную температуру нагрева, которую способна выдержать оболочка.

Например: индекс F подразумевает 150 градусов, а Н — 180.

Длина сварочного кабеля и можно ли его увеличивать

Длина сварочного кабеля влияет на удобство перемещения сварщика, когда работы ведутся вдоль длинной конструкции (например забора) или на высоте. Тогда аппарат можно реже переставлять, и передвигаться только с держателем в руке. Для стационарной деятельности достаточно 2 метров на массу и 3 метра на держатель. Для цеха лучше купить на электрододержатель 5 метров.

Но удлинять кабеля по своему произволу нельзя. Увеличение длины повышает сопротивление, а значит сила тока будет снижаться.

Максимальная длина рассчитывается по формуле:

Максимальный сварочный ток деленный на 100 = множитель.

Например, аппарат с показателем 160 А:100=1.6.

Сечение существующего кабеля нужно разделить на полученный множитель. Имеем кабель 1х25 мм². Если 25 разделить на 1.6, то получим 15 метров. Это максимальная длина, которую требуется разбить на массу и держатель, например 10 и 5 м. Если использовать кабель 20 м, то сила тока из аппарата 160 А понизится до 120 А. Каждое увеличение длины добавляет и вес, что сказывается на удобстве транспортировки.

Чтобы дорастить кабель, применяют медную опрессовку. Это обеспечивает плотный контакт и отсутствие перегрева. Скрутки не допускаются, поскольку создают дополнительное сопротивление.

Пример соединения кабеля опрессовкой.

Применяя эти советы получится выбрать сварочный кабель, точно соответствующий мощности аппарата и предстоящим задачам.

Марки сварочных кабелей

Раздел: Без рубрики

Кабели применяются для передачи тока от сварочного аппарата к электрододержателю, а также для обеспечения безопасности работ с помощью клемм заземления. Для осуществления дуговой сварки используются провода с одной токопроводящей жилой круглой формы различных диаметров. Выполнение функции проводника предъявляет к кабелю особые требования.

• Требования к сварочным кабелям
• Сварочный кабель, виды, маркировка
  • КРПТ
  • КГ
  • КОГ
• Где купить сварочные кабели

Требования к сварочным кабелям

Кабели используются при работе с электрическим током, поэтому к проводам предъявляется несколько технологических требований и норм по безопасности:

• стойкость к ударам, разрывам и воздействию химических агрессивных сред;
• высокая гибкость обеспечивает быстрое изменение его положения без каких-либо последствий как для исполнителя, так и для самого провода;
• многократные сматывания и разматывания не должны сказываться на эластичности и упругости покрытия шнура;
• устойчивость к солнечным лучам, влаге и маслу;
• стойкость к различным загрязнениям.

Сварочный кабель, виды, маркировка

На современном рынке представлено большое количество разнообразных кабелей. Основная классификация подразумевает разделение проводников на группы в зависимости от количества жил:

• провода с одной медной жилой используются для оснащения переносных сварочных аппаратов при осуществлении электродуговой сварки;
• шнуры с двумя жилами из меди или её сплавов представляют собой анод и катод, что позволяет применять их при импульсной сварке и для резки металлов;
• трехжильные предназначены для проведения автоматического сваривания и для получения струйного шва.

Данные проводники маркируются следующим набором букв и цифр: КС (кабель сварочный) – 1-3 (количество жил). Также в маркировке могут присутствовать обозначения: П – полимерная защита; ВЧ (П, П) – высокочастотный ток переменного или постоянного вида.

Далее мы рассмотрим марки кабелей из первой группы.

КРПТ – это марка сварочного кабеля для ручной дуговой сварки, аббревиатура включает следующие обозначения:

К – кабель;
Р – резиновая изоляция и оболочка;
П – переносного типа;
Т – тяжелый.

КРПТ представляет собой гибкий проводник с медными жилами, используется для работы как в закрытом помещении, так и на улице.

Данная марка кабеля для сварочного аппарата применяется для присоединения передвижных и переносных механизмов к сетям с переменным напряжением до 660 В частотой до 400 ГЦ или с постоянным напряжением до 1000 В.

Цифровая маркировка включает количество жил и площадь их сечения, в качестве разделительного символа применяется вопросительный знак – “?”. Маркировка может иметь многозвенную форму: провод включает жилы с разным сечением или одна из них используется для заземления.

КГ

КГ (кабель гибкий) – это наиболее популярная марка сварочного кабеля, предназначена для подключения к сетям переменного напряжения до 660 В частотой 400 Гц или постоянного напряжения до 1000 В.

Специалисты выделяют следующие разновидности КГ, которые предназначены для использования в разных климатических условиях:

КГ-ХЛ – холодостойкий, применяется в условиях очень низких температур – до -60°С;

КГ-Т – тропический, предназначен для выполнения работ в высоких температурах – до +55°С;

КГн – провод имеет негорючую изоляцию, рекомендуется для выполнения сваривания в пожароопасных условиях.

КГ-КОГ – наиболее гибкий тип провода, следует применять для работы в труднодоступных местах, в закрытых помещениях, при возведении металлоконструкций на высоте.

Кабели КГ различаются по максимальной токовой нагрузке, которую они выдерживают. Величина тока, в свою очередь, зависит от площади сечения провода. Основные виды КГ представлены в статье “Сварочный кабель КГ”.

Еще одной популярной маркой является КОГ – кабель особо гибкий, предназначен для проведения работ в труднодоступных местах.

Высокая гибкость провода гарантирует быстрое изменение положения сварочного оборудования, что обеспечивает комфорт для исполнителя.

Проводники КОГ предназначены для соединения электрододержателей при дуговой сварке, автоматических или полуавтоматических установок с источником на переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

КОГ является аналогом КГ, имеет некоторые конструктивные особенности. Маркировка сварочного кабеля КОГ и его разновидностей:

• КОГ-Т обладает следующим температурным диапазоном эксплуатации: от -30 до +50°С;
• КОГ-У – от -50 до +50°С;
• КОГ-ХЛ – от -60 до +50°С.

Другая важная информация представлена в статье “Сварочный кабель КОГ”.

Где купить сварочные кабели

Компании-продавцы предлагают покупателям практически все марки сварочных проводников. В ассортименте присутствуют все маркоразмеры. Это позволяет клиентам выбрать оптимальное сечение шнура, качественно и безопасно произвести все работы. С перечнем торговых предприятий можно ознакомиться в соответствующем разделе.

Каждый исполнитель, ознакомившись с представленной информацией, сможет выбрать оптимальный вид сварочного кабеля. Это позволит сварщику выполнить работы на высоком уровне и получить качественный результат.

Как правильно выбрать сварочный кабель

После покупки инвертора выясняется, что входящий в комплект сварочный кабель неудобен для сварки в отдаленных местах из-за малой длины. Поэтому недостающие метры придется докупать. Чтобы кабель не ухудшал параметры оборудования, был удобен при работе и переноске, нужно знать по каким критериям его выбирать.

Требования к сварочным кабелям

Для уверенного выбора сварочного кабеля полезно ознакомиться с требованиями, которые к нему предъявляются:

• недопустимо появление на изоляции дефектов после многократных перегибов и сматывания/разматывания во время переноски;
• внешняя оболочка должна быть устойчивой к продуктам нефтепереработки, ударным и разрывным нагрузкам;
• проводник, подключаемый к держателю, должен быть максимально гибким, чтобы не мешать выполнению работы;
• изоляция не должна растрескиваться на холоде и от действия ультрафиолета;
• чтобы сварочные провода не перегревались во время работы их сечение должно быть достаточным для сварки на максимальном токе выдаваемым аппаратом.

Виды кабелей

В зависимости от числа жил, сварочные кабели классифицируют как:

1. Одножильные, сделанные тонкой медной проволокой, собранной в пучок. Применяются для переносных аппаратов, которыми проводят электродуговую сварку.
2. Двужильные применяют для подключения анода и катода при проведении импульсной сварки током высокой частоты и нарезания заготовок.
3. Трехжильный сварочный шнур нужен для качественной сварки стыков трубопроводов в автоматическом режиме и наложения струйных швов.

Характеристики и маркировка сварочного кабеля

В магазинах продаются различные марки сварочных кабелей, рассчитанных на определенные условия работы. Одни выдерживают сильный холод, другие жару, есть такие которые могут работать под водой. Чтобы выбрать необходимый вариант, нужно изучить их характеристики.

Кабель КРТП с гибкими многопроволочными жилами из меди предназначен для передвижных аппаратов, которыми выполняют ручную сварку. Буквы означают, что это кабель с резиновой изоляцией, тяжелый, переносной. Цифрами в конце обозначения указано число проводников и площадь сечения. Если они разные по толщине или есть заземляющий проводник, маркировка делается многозвенной.

Снимаемую с производства предыдущую марку заменяют гибким сварочным кабелем КГ. Количество проводников, и сечение указываются цифрами. Для обозначений исполнения используются дополнительные буквы:

1. ХЛ ― указывают на то, что работать можно при температуре до -60⁰C. Материал покрытия не растрескается на морозе.
2. Т ― означает, что изоляция сделана из антисептического материала, на котором не селятся грибок и плесень. Кабель может эксплуатироваться в среде с повышенной влажностью при температуре до +55⁰C. В некоторых источниках указано значение до +85⁰C.
3. Н ― ставится у проводов с негорючей изоляцией, рекомендуемых для работы в пожароопасных условиях.
4. Приставка в виде буквы П добавляется, если жила отдельно заизолирована полимерным материалом, например, пленкой ПВХ.
5. Обозначение высокочастотных проводов дополняют буквами ВЧ. Этот вариант рекомендуется для работы с инвертором.

Кабели марки КОГ отличаются особой гибкостью, что облегчает ведение сварки в неудобных местах без ущерба для качества. Ими подключают держатели электродов к аппаратам ручной, полуавтоматической, автоматической сварки. Тип исполнения маркируется буквами:

• Т ― для работы при температуре -30 — +50⁰C;
• У ― -50 — +50⁰С;
• ХЛ ― -60 — +50⁰C.

Выбор сечения сварочного кабеля

Неправильный выбор сечения приводит к преждевременному выходу из строя оборудования, короткому замыканию или работа станет неэффективной из-за увеличения длительности проведения операций и повышенного расхода электроэнергии. Если сечение сварочного кабеля недостаточно от аппарата, для поддержки нормального режима сварки, потребуется повышенный ток. Поэтому при поджоге дуги будет срабатывать защита от перегрузки, а работа станет невозможной. Не ошибиться при выборе поможет таблица, в которой указана зависимость сечения от тока.

Длина сварочного кабеля

Чтобы не было неприятностей с инспектором, при наращивании сварочного провода следует учитывать, что по правилам пожарной безопасности он не должен превышать 40 м по длине. Официально удлинение жил не запрещено, однако вместе с ним увеличивается сопротивление провода, для преодоления которого нужно настраивать аппарат на максимальные нагрузки. Такой режим работы быстро изнашивает оборудование.

Чтобы величина сопротивления жил оставалась неизменной, увеличивают сечение. При удлинении провода в 2 раза сечение придется повысить тоже вдвое. При максимальной длине сварочного кабеля с учетом увеличения площади сечения его вес может стать больше чем у инвертора. Для сварки небольших металлоконструкций достаточно 5 — 10 м. Если этого мало аппарат подключают к электросети через удлинитель.

Соединяют сварочные кабели между собой несколькими способами:

1. Скрутки просты в выполнении, достаточно надежны, но удлинять провода этим способом запрещено правилами установки электроустановок. Исключением являются случаи, когда они включены в технологии других соединений. Однако многим сварщикам запрет не мешает использовать их. Для надежного контакта очищенные от изоляции концы жил перед скруткой обрабатывают растворителем, а затем наждачной бумагой.
2. Разъем типа «папа-мама» удобен для быстрого наращивания жил до нужной длины из нескольких частей. В магазинах имеется большой выбор по конструкции и сечению.
3. Горячей пайкой соединяют небольшие по сечению жилы. Их концы зачищают до блеска, лудят, скручивают, обжимают плоскогубцами. Для защиты от окисления на поверхность наносят канифоль или флюс. В зависимости от сечения скрутку нагревают паяльником или горелкой. Припой вносят в пламя горелки или на жале паяльника, заполняя промежутки между проволочками. После остывания оставшийся флюс смывают.
4. Опрессовку выполняют гильзами сделанными из того же материала что и кабель (медный или алюминиевый). Их надевают на скрутки и обжимают клещами.
5. Надежное соединение выполняется контактной, газовой, термитной сваркой. В первом случае жилы сплавляются после нагрева дугой, создаваемой угольным электродом. Газовую сварку применяют для соединения только цельных алюминиевых жил сечением не больше 20мм². Для термитного сваривания потребуются специальные патроны.

К стационарному оборудованию жилы подключаются через кабельные наконечники, которые опрессовываются или припаиваются. На переносных инверторах установлены разъемы с гнездами, обозначенными «+» и «―». Штекер с проводом от держателя при прямой полярности вставляется в гнездо «―».

Провод для подключения к сети

Для питания любого аппарата не требуется провод такого же сечения как у кабеля для сварки, поскольку величина тока в разы меньше. В комплект бытовых инверторов входит многожильный гибкий кабель сечением 2,5 — 4 мм² длиной 3 — 5 м. Для розетки с заземлением он должен быть с тремя жилами.

Если на месте проведения работ розетка расположена далеко, аппарат подключают через удлинитель сечением не меньше 2,5 мм², при условии, что расстояние не превышает 20 м. При длине до 60 м лучше взять переноску с катушкой сечением 4 мм². Для подключения трехфазного оборудования на производстве используют кабель силовой с четырьмя жилами из меди сечением 4 — 6 мм², для алюминия ― не меньше 16 мм².

Приведенные рекомендации помогут сделать правильный выбор. Однако сварочные кабели стоят дорого, поэтому прежде чем идти в магазин нужно точно определить, какая длина и сечение нужны. Зачем покупать лишнее, если оно не будет использовано.

Сварочный кабель

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

• Марки сварочного кабеля и их характеристики
  • Гибкий сварочный кабель КГ
  • Сварочный провод КОГ1
  • КГН
  • Сварочный кабель КГ-ХЛ
  • КПЭС
  • КВС
  • КГТ
• Как выбрать кабель для сварки
  • Какой должна быть жила
  • Сечение кабеля для сварочного аппарата
  • Требования к гибкости кабеля
  • Длина сварочного провода для инвертора

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия. Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка. Поэтому его приобретают для работы в условиях повышенной влажности.

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Сечение кабеля для сварочного инвертора

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам. Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм. Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Что представляет из себя сварочный кабель

Сварочный кабель – это разновидность проводки, применяемой для точного и беспрерывного предоставления электрического тока в место приема. Полученная энергия преобразовывается в тепло и воздействует на металл с целью его обработки в соответствии с установленными технологическими нормами.

В конструкции находится сразу два проводника, плотно соединенных между собой для точного функционирования. Дополнительно на конце одного монтируется держатель электрода, а на другом – зажим массы. На второй стороне каждого сварочного кабеля устанавливается штекер или клемма, в зависимости от предназначения. Защищается он двойной изоляцией, которая обеспечивает точное и бесперебойное функционирование.

Сварочный аппарат будет работать надежно и эффективно только в случае правильного выбора кабелей, поэтому требуется особая внимательность при их выборе среди современного широкого ассортимента моделей.

Технические требования

Сварочный кабель должен пропускать электрический ток без потерь или же с минимальными их показателями, поскольку только так обеспечивается эффективное функционирование без нарушений технологических норм. Среди большого ассортимента материалов для изготовления применяется медь, так как она считается экологически чистым и в то же время качественным сырьем. Во избежание падения давления или, наоборот, перегрева, лучше всего использовать толстый силовой кабель.

Технические характеристики такой модели проявили себя с положительной стороны в рамках работы инвертора без нарушений нормативных показателей. Но даже медный соединительный кабель требует внимательного выбора, так как очень часто материал сочетается с дополнительными примесями, из-за чего итоговое качество существенно падает.

Учитывая индивидуальные потребности в рабочем процессе, сварочные конструкции могут иметь различные формы, объем и разъем, поэтому приходится работать в разных положениях и наклонностях, что создает определенные трудности. И поэтому провод подбирается средней длины, чтобы не столкнуться с его недостатком для работы в сложных условиях. Оптимальный вариант, по мнению специалистов, это длина в метр – для бытовых задач и в 3-4 метра – для промышленных. При необходимости кабель можно удлинить.

Провод должен иметь качественную изоляцию, чтобы не столкнуться с появлением «гуляющего тока», который негативно отображается на целостности конструкционных деталей.

Дело в том, что появление свободного тока считается неотъемлемой частью сварочного процесса, поэтому преждевременное продумывание деталей изоляции – гарантия безопасной работы.

Ключевые характеристики

Не существует универсального сварочного кабеля, поэтому каждый вариант подбирается индивидуально в зависимости от эксплуатационных потребностей. Да и к тому же влияет климатическое пространство и производственные условия, диктующие свои требования к материалу. Но обязательным условием для любого кабеля считается низкое сопротивление и гибкость для удобного видоизменения в зависимости от плоскости применения.

Если рассматривать предложения от отечественных производителей, то марка КТ гласит об использовании меди в конструкции изделия. Такая модель подойдет, чтобы осуществить соединение стандартных (по ГОСТу) и нестандартных конструкций, обеспечивая при этом точное технологическое функционирование. А также существует специальный сварочный КС, но при этом он практически идентичный с КТ.

Если на поверхности кабеля КТ присутствует маркировка 1х16, то это говорит о наличии одножильного кабеля с сечением в 16 мм. Наиболее допустимый ток для работы составляет 189 А. Такой показатель считается базовым, поэтому пользуется особой популярностью среди потребителей для выполнения бытовых или несложных промышленных работ.

Разобраться в технических параметрах кабеля несложно, так как первая цифра маркировки показывает количество жил, а вторая – сечение для безопасного и функционального применения. К примеру, может быть 1х25, 1х35 и даже 1х50. Тип кабеля нужно подбирать в зависимости от предназначения и сложностей эксплуатационного плана.

Буквы ХЛ на поверхности кабеля – это максимально допустимый температурный уровень, к примеру, если указано 60, то значит, что изделие может применяться при температуре до -60 градусов. А вот буква Т показывает максимальный показатель влажности и температуры до 80 градусов. А также покупатель может быть уверен в том, что изделие с маркировкой Т обработано антисептическими средствами и веществами для безопасного применения в соответствии с установленными нормами. Для тропического климата – это важный показатель, гарантирующий безопасное применение.

Для правильного выбора сможет помочь данная таблица.

Типы проводников в конструкции

Среди основных кабелей, применяемых с целью работы сварочного аппарата, можно выделить следующие проводники:

1. Одножильные проводники – это изделия, применяемые в комплексе с медно токоведущей жилой, созданной из множества тоненьких проводков, которые обеспечивают магнитный контакт между собой для правильного распределения полученной электроэнергии. В основном, такой вид проводника применяется для обеспечения работы инвертора.
2. Двухжильные проводники содержат в конструкции анод и катод, поэтому обеспечивается высокочастотная подача тока для обеспечения импульсной сварки. А переменный ток задействуется для резки металла в соответствии с технологическими правилами.
3. Многожильный проводник – это специальный вид кабельной продукции, применяемый специально для автоматической сварки по причине своей высокой мощности и технических особенностей. Данная методика применяется в местах, где нужно создать идеальный шов в плане ровности и прочности.

Как правило, сварочные провода принято ставить в комплект с аппаратом, но если они отсутствуют, то важно индивидуально подобрать в зависимости от типа оборудования, его технических и функциональных параметров.

Отзывы

Александр, г. Новосибирск.
Приобрел сварочный аппарат Ресанта САИ 250 для бытовых целей (на даче подправить забор, сварить клетку для животных и так далее). Подобрал модель, поэтому кабели шли в комплекте, но они не подошли мне по длине, и я купил новые. Если правильно учесть технические нормы, то не нарушается комфорт в работе. Рекомендую приобретать кабели отдельно!

Вадим, г. Санкт-Петербург.
Приобрел сварочные кабели КОГ для автоматического аппарата и остался доволен покупкой, так как цена соответствует качеству и функциям. Рекомендую!

Евгений, г. Москва.
Долго искал качественные сварочные кабели КГ-1х95. Сварочный инвертор есть, а вот найти в деревне такие кабели порой бывает очень трудно. Но удача мне улыбнулась, и я нашел то, что искал. Порадовало и то, что стоит кабель не так уж и дорого (если честно, я думал, что будет подороже, потому что никогда не покупал их и пользовался теми, что шли в комплекте с аппаратом), а также качество и функциональность. Рекомендую!

Антон, г. Нижний Новгород.
Летом решил сварить забор для дачного домика. Сам процесс мне знаком очень близко, так как еще отец научил варить, когда я был совсем маленький. Многие друзья посоветовали купить ПРГД-1 (преобразователь ржавчины глубокого действия), чтобы после сварки и покраски не появлялась коррозия металла. Трубы для забора были старенькие, решил сварить из того, что было у друзей и соседей. Смотрю уже несколько лет на забор, и никак не нарадуюсь. Все, благодаря ПРГД-1.

Николай, г. Рязань.
Недавно друг решил сделать небольшой навес на дачном участке. Попросил меня, так как знает, что у меня есть газовая сварка, но, к сожалению, уже очень долго нигде не могу найти резьбовой штуцер 9 мм под гайку М16. В связи с этим, решил приобрести сварочный инвертор. В магазине посоветовали Ресанта САИ 220, но обратили внимание на то, что напряжение в сети не должно превышать 220 вольт. С помощью инвертора сварили отличный каркас для навеса. Друг со своей семье очень довольны!
