Соединение оцинкованных труб без сварки и резьбы

Как соединить металлические трубы без сварки и резьбы

При ремонте и замене квартирных трубопроводов, монтаже стояков не все соединения можно проварить. На трубе, вплотную прилегающей к стене, невозможно нарезать резьбу. Для стыка понадобятся приспособления безрезьбового соединения стальных труб.

Используя их, монтируют магистральные и технологические трубопроводы для транспортировки газа, нефти, химических реагентов, насыщенного пара. При соединении труб без сварки исключен риск коррозионных разрушений стыков. Защищают металл стягивающие накладки, они образуют герметичные стыки.

Способы соединения металлических труб без сварки

Не все металлы хорошо провариваются, иногда качество швов плохое. Резьбовые стыки недостаточно герметичны, винтовая нарезка на металле со временем разрушается.

Бессварочные соединения технологичные. Приспособления используют на газопроводах высокого давления, при транспортировке разогретых сред. Для монтажа уплотнителей не требуется предварительной подготовки стыков, разделки кромок. Достаточно очистить торцы от грязи, пыли.

Способы соединения металлических труб без сварки:

1. Хомутная стяжка. Герметичная плотно прилегающая накладка используется для устранения протечек. Ремонт можно сделать быстро.
2. Фланцевое. Плотность прилегания пластин регулируется болтовым крепежом, герметичность обеспечивает резиновая прокладка.
3. Монтаж ремонтно-монтажной обоймы. Стык надежно фиксируется в небольшом металлическом корпусе.
4. Использование муфты Гебо. Фитинг, создающий компрессию, подходит для многократного применения.
5. Крепление фитингов без резьбы. Образуется неразъемное герметичное соединение высокой прочности.
6. Краб-системы. Используются для профильного проката.

Для безрезьбовых соединений не требуется специального электрического или газового оборудования, достаточно монтажного инструмента. Для установки устройства не нужна техническая подготовка специалистов.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее. Для создания прочного соединения важно придерживаться технологии монтажа.

Основные этапы крепления муфты:

• Подготовка торцов предусматривает:

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

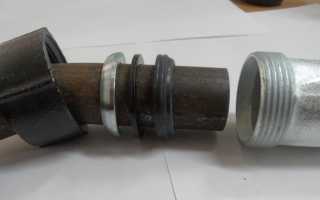

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Фланцевое соединение

Фланцы представляют собой толстый диск с центральным отверстием, равным диаметру трубы и боковыми для болтового крепления. Фланцы устанавливают на участках, которые периодически приходится ревизировать:

• при врезке съемных заглушек, к ним фланец приваривают в заводских условиях;
• для установки приборов учета (водомеров, теплосчетчиков);
• монтаже запорной арматуры (различных задвижек, кранов).

Разъемное безрезьбовое соединение металлических труб формируют, плотно насаживая диски на края труб. При стягивании пластин за счет резиновой кольцевой прокладки создается герметичное стыковое соединение, выдерживающее высокое давление. Уплотнитель между фланцами на водопроводах меняют при появлении утечек. При транспортировании горячих или аммиачных сред (канализационных стоков) раз в три-пять лет.

Установка ремонтно-монтажных обойм

Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.

Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Применение хомутов

Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:

• широкие и узкие в виде разъемных колец с отверстиями для болтов;
• в виде металлической скобы, фиксирующей герметичную прокладку;
• сложной геометрии для крепления к стене или двух трубопроводов между собой.

Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.

Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.

Практичное и простое соединение труб без применения резьбы и сварки

Для металлического трубопровода необходимо только качественное и надёжное соединение. Недостаточная герметичность системы приводит к низкому давлению в ней, а соответственно, к некоторым неудобствам проживания. Многие хозяева частных домов и квартир знают только самые популярные методы соединения: при помощи сварочного шва или резьбы. Конечно, данные способы наиболее практичны, особенно если под рукой есть необходимый инструмент. Но существуют и другие варианты, как можно соединить металлические трубы между собой.

Основные способы соединения труб и их описание

Прежде чем переходить к непосредственной теме, следует рассмотреть популярные способы соединения металлических или стальных труб. К ним относятся:

1. Соединение металлических труб посредством сварки. Используется наиболее часто, но имеет ряд отрицательных моментов:
   • Высокая стоимость. Сварочное оборудование является достаточно дорогостоящим, и его использование составляет половину стоимости услуг сварщика.
   • Высокая сложность применения. Не всегда, но достаточно часто сварщик сталкивается с проблемой, при которой просто не может применить сварку. Например, в тесном помещении или на большой высоте.
   • Недостаточная скорость выполнения сварочных работ. Транспортировка и подготовка оборудования занимает много времени, поэтому часто сварщика приходится долго ждать.

1. Резьбовое соединение. Требуется комплект метчиков и лерок, рассчитанных на большие диаметры труб. Сейчас даже набор маленьких метчиков для легкового автомобиля достаточно дорогой, не говоря уже про водопроводные или газовые трубопроводы. Также не следует забывать о необходимости уплотнения такой разновидности соединений. Периодически уплотнитель следует менять.

Рекомендуем посмотреть видео:

Виды соединений труб без сварки и резьбы

Но если нет под рукой сварочного оборудования или набора метчиков и лерок, то следует использовать следующие способы:

• Использовать фитинги для труб. Доступная ценовая политика и хорошее качество делают данные изделия наиболее приемлемыми. Фитинги имеют жёсткую конструкцию, из-за чего плотно и надёжно обхватывают срез труб, не пропуская циркулирующую по системе жидкость. Срок эксплуатации фитинга зависит от его производителя, поэтому лучше всего отдать предпочтение продукции Швейцарии или Франции.
• Использовать фланцы. По конструкции фланец напоминает стандартный хомут, по внутренней части которого идёт резиновый уплотнитель. Фланец обладает следующими преимуществами: простота монтажа, низкая стоимость, долговечность.
• Применить муфту Гебо. Конструкция муфты Гебо достаточно проста и состоит из трёх колец (зажимного, прижимного и уплотнителя), гайки и самого фланца. Монтаж данного изделия не займёт много времени, если знать точную последовательность установки. Применив муфту Гебо можно достигнуть высокой герметичности соединения. Срок эксплуатации изделия продолжителен, за исключением уплотнительного кольца, которое приходится менять через определённые временные промежутки.
• Применить ремонтно-монтажную обойму. Конструктивно данное изделие выполнено в виде двух частей, которые необходимо стянуть посредством болтов. Следует помнить, что ремонтно-монтажная обойма относится к разряду расходных материалов, применяющихся в аварийных ситуациях. Не следует использовать её для длительной эксплуатации.

Вышеперечисленные способы соединений подходят для труб с жёсткой структурой. Это могут быть изделия, выполненные из металла, стали, чугуна или поливинилхлорида. К профильной продукции, при которой не требуется высокая герметичность, следует применять следующие варианты соединений:

Краб-система. Конструкция состоит из скоб и болтов с гайками, выполняющих роль стягивающего элемента. С помощью краб-системы можно стянуть несколько труб, при этом прочность в данных местах будет очень высокой. Имеются несколько видов краб-систем, отличающихся друг от друга только количеством отверстий под зажим.

Разновидности и преимущества фитингов

Почему стоит использовать фитинги и в чём основное преимущество данного материала? Ответ прост: данные элементы имеют обладают простой конструкцией, но практична, они имеют длительный эксплуатационный срок и доступную стоимость. Не используя сварочное оборудование или дорогие метчики с лерками, пользователь достигает такого же высокого результата, применяя более простые фитинги.

Фитинги с успехом используют не только при монтаже или ремонте труб, данный материал также популярен при изготовлении компрессионного оборудования и газотурбинных механизмов. Это означает, что изделие создаёт достаточную герметичность, при помощи уплотнителя, даже в системах с большим давлением.

Разновидности фитингов по размерам и применению:

• Прямые. Означает, что диаметр изделия остаётся неизменным, как с одной, так и с другой стороны. Используют для соединения двух одинаковых труб.
• Фитинги-переходники. Необходимы для соединения двух труб разного диаметра. Незаменимы, например, при ремонте старого трубопровода, где большое количество труб имеет разные размеры.
• Тройники. Позволяют сделать ответвление от основной магистрали без помощи резьбы или сварки.
• Крестовины. Имеют такое же назначение, как и тройники, но способны разделить основную магистраль на большее количество ответвлений.
• Штуцеры. Применяют как соединение гибких металлических трубах. Штуцеры способны создать достаточную герметичность даже при соединении материала, изменяющего свою структуру.
• Заглушки для трубопровода. Основная функция – перекрытие конца труб.

Следует уточнить, что разнообразие фитингов, а также их производителей, позволяет приобрести продукции как для монтажа на открытом воздухе, так и в квартире или частном доме.

Что такое муфта Гебо

Муфтой Гебо называют одностороннюю муфту, в наличии у которой имеются такие элементы как компрессионные кольца и резьбовое соединение. У двухсторонней муфты Гебо компрессионные кольца расположены с обеих сторон.

Конструкция муфты Гебо подразумевает наличие специального углубления для резинового уплотнителя, который и создаёт герметичность соединения . Уплотнитель выполнен в форме конуса, что способствует его проникновению даже в самые недоступные щели при затягивании муфты.

Порядок применения муфты Гебо

Чтобы эксплуатационный срок данного изделия был максимально продолжительным, необходимо знать процесс правильного монтажа, при котором сохранится требуемая герметичность соединения металлических труб.

1. На обеих трубах следует сделать максимально ровный срез и зачистить его края, избавившись от мелких металлических заусениц. Также удаляется краска или эмаль, до самого металла. Для этого можно использовать мелкую наждачную бумагу или специальный круг для болгарки.
2. Первой на трубу одевают гайку, которая идёт в комплекте с муфтой. Далее необходимо разместить на трубе конусообразное кольцо, так, чтобы верхняя часть конуса смотрела на гайку.
3. Вторым одевают прижимное кольцо, за которым идёт уплотнитель. Уплотнитель следует развернуть в сторону фитинга.
4. Далее следует зажать фитинг так, чтобы при затягивании гайки он не проворачивался. Гайку затянуть так, чтобы осталось 1-2 витка резьбы.

Муфта установлена и следует проверить её на качество, подав воду в систему. При появлении капель жидкости из-под муфты, необходимо немного подтянуть гайку и заново проверить на соединение на герметичность. При повторном появлении влаги, муфту следует снять и повторно зачистить участок под ней.

Основные преимущества муфты Гебо

Муфты Гебо часто используют из-за практичного соотношения ценовой политики и качества изделия. При правильном монтаже, муфта способна прослужить долгие годы, спустя которые достаточно на ней заменить резиновый уплотнительное кольцо и можно заново монтировать на трубопровод.

Также ценится широта применения данного изделия. Как и обыкновенные фитинги, муфта Гебо применяется не только в водопроводах, но и в компрессионных системах. Чтобы выполнить соединение потребуется минимум времени, и при этом не обязательно наличие специального инструмента.

Использование ремонтно-монтажных обойм

Простая в использовании конструкция для труб, которая также достаточно надёжна, не требует резьбы или сварки. Ремонтно-монтажная обойма состоит из двух металлических частей, уплотнителя и 4 стягивающих болтов. К сожалению, использовать обойму в течение длительного временного промежутка не рекомендуют – данная разновидность фитинга предназначена для быстрого устранения аварийных ситуаций.

Для установки обоймы (вместе с зачисткой) не потребуется много времени. Но соединение следует выполнять кропотливо, а после монтажа обязательно проверить его качество.

Последовательность применения ремонтно-монтажной обоймы

1. Обоймой легко закрыть, например, трещину в трубопроводе без помощи резьбы или сварки. Для соединения двух труб она не подойдёт. Поэтому, после обнаружения трещины, место вокруг неё следует тщательно зачистить с помощью тонкой наждачной бумаги. После зачистки должна образоваться чистая и гладкая поверхность, на которую плотно ляжет уплотнитель.
2. Далее на повреждённое место одевают резиновый уплотнитель для труб, так, чтобы полностью его закрыть. Малейший зазор приведёт к протеканию жидкости.
3. Теперь на уплотнитель следует надеть две половины ремонтно-монтажной обоймы и стянуть их с помощью четырёх болтов. Сильно затягивать не надо, чтобы не повредить резьбу.
4. Пустить жидкость и проверить, достаточно ли герметично соединение. При необходимости, подтянуть болты или гайки.

Простота данного метода делает его очень популярным. Второе положительное качество – ремонтно-монтажная обойма имеет низкую стоимость.

Фланцевое соединение – удобный монтаж и доступная цена

К помощи фланцевого соединения прибегают даже тогда, когда необходимо состыковать пластиковую и металлическую трубу без резьбы или сварки. Данное соединение металлических труб без сварки выполняется с помощью болтов, обладает высокой прочностью и герметичностью.

Конструкция фланца для трубопровода проста: 2 металлических диска, к каждому из которых подходит труба. Между дисками расположен резиновый уплотнитель. Для соединения конструкции предусмотрены болты, на которые с другой стороны одевают гайки.

Такое соединение стальных труб надёжно и долговечно, может эксплуатироваться в течение нескольких десятков лет. Но через определённые временные промежутки (1-3 года), фланец необходимо проводить техническое обслуживание соединения и проверять качество уплотнителя.

Как прочно соединить стальные трубы без сварки и без резьбы

Самостоятельное резьбовое соединение труб часто бывает необходимо не только в промышленных условиях, но и дома – в квартире или в частном секторе. Обычно соединение металлических труб без сварки и резьбы в таких условиях проводится самыми разнообразными и необычными способами, материалами и инструментами – тем, что попадется под руку. Подобное отношение чревато некачественным результатом, и может привести к аварии. Поэтому соединение профильных труб без сварки с прогнозируемо надежным результатом – это фланцевый и муфтовый методы.

Почему предпочтительнее иногда не использовать ни резьбовые соединения, ни сварку? На это есть следующие причины:

1. Сварочный аппарат и сварочные работы стоят довольно дорого, и для единичного сочленения металлопроката покупать оборудование и электроды нет резона;
2. Сварка – сложный электротехнический процесс, для успешного выполнения которого требуется соблюдать некоторые условия: низкая влажность в помещении, стратегический простор, профессиональные навыки, электропитание в помещении, и т.д;
3. Пользование сварочным аппаратом зачастую имеет стационарный характер, и перемещение места сварки на нужный участок тоже не всегда возможно реализовать.

Как соединить трубы

Перед тем, как соединять металлические трубы без сварки, следует определиться не только с технологией, но и прежде всего узнать, из какого материала сделаны изделия. Они могут быть гибкими (полиэтилен, полипропилен, металлопластик) и жесткими — чугун, сталь, изделия из цветных металлов или из материалов ПВХ. И фитинги, и муфты, и фланцы надежнее брать той же компании-производителя, что и марка изделий.

Соединения элементов из пластика с изделиями из металла без резьбы и сварочных работ легко проводится с помощью фланцев.

Достоинство такого крепления – легкий и быстрый демонтаж при ремонте обслуживании инженерных коммуникаций. Для разъемных элементов магистрали фланцы также являются соединительными элементами. Облегченные водопроводы с диаметром магистрали ≤ 300 мм, и элементы большого и среднего веса с диаметром ≤ 150 мм можно соединять между собой свободными фланцами с прямым опорным буртом. Такие разновидности фланцев чаще других встречаются в индивидуальном и промышленном строительстве при сборке инженерно-технических коммуникаций.

Первый вариант — соединение стальных или пластиковых изделий без резьбы или сварки, при помощи муфт. Муфты изготавливаются из высокопрочных материалов, имеют специальные крепежи, и могут крепить элементы конструкций из любых материалов и любого диаметра.

Второй вариант, как можно соединить металлическую трубу или пластиковое изделие без резьбы и сварочных работ – фланцы с резиновой или силиконовой прокладкой.

Это крепление без резьбы считается гибким, а последовательность операций будет такой:

1. Торцы изделий срезаются под углом 90 0 , фаску на торцах снимать не обязательно;
2. На торец металлических или полипропиленовых элементов надевается фланец;
3. Во фланец вставляют резиновую прокладку таким образом, чтобы она выступала за торец на 8-10 см;
4. Далее фланец стыкуется с соединяемой частью второго элемента.

Некоторые технические моменты, которые помогут соединить две трубы одинакового диаметра даже из разных материалов, например, скрепить пластиковую трубу с металлической:

1. Чтобы не нарушить и не уменьшить герметичность стыка, рекомендуется в соединение стальных труб вкладывать не более одной прокладки;
2. Герметичность усилится, если для водопроводов использовать в качестве прокладки пропитанный олифой тряпичный картон;
3. Безрезьбовое соединение труб отопления будет надежнее, если прокладка изготовлена из асбестового картона;
4. Наружный диаметр прокладки не должен выступать за края трубы более, чем на 1-1,5 см, а внутренний диаметр прокладки должен быть больше диаметра соединяемой трубы.

Вариант третий — соединение стальных изделий без сварки на муфте. Это крепление представляет собой разновидность компрессионного фитинга. Муфта Гебо делает процесс безрезьбового соединения изделий из стали более быстрым и надежным, и для работы с этим креплением не нужны специальные инструменты.

Монтаж муфты Гебо для соединения без резьбы и сварки проводится в следующей последовательности:

1. На трубу надевается гайка муфты;
2. После гайки надевают зажимное кольцо, за ним – прижимное и уплотнительное кольцо;
3. Далее до половины длины изделия надевается муфта, гайка закручивается;
4. Вторая половина крепления собирается и соединяется с фитингом точно так же.

Четвертый вариант, как соединить 2 трубы без резьбы и сварки – применить монтажно-ремонтную обойму. Это своеобразный фитинг, который выглядит как, муфта или тройник, но состоит обойма из двух половинок, а соединяются между собой обе половинки болтовым креплением.

Такие способы сочленения носят скорее временный характер, поэтому монтажно-ремонтную обойму необходимо впоследствии демонтировать, а элементы соединить более прочно. Но в аварийных ситуациях соединение на обойму можно использовать и как стыковочное для двух труб. Процесс выглядит так:

1. Участок металличекой трубы зачищают и зашлифовывают почти до зеркальной поверхности. Это – один из недостатков соединения на обойму. При помощи монтажно-ремонтной обоймы можно соединять и трубопроводы из алюминия: работать с алюминиевыми изделиями проще, так как они не покрыты ржавчиной, и очищаются быстрее;
2. На зачищенный участок надевают уплотнитель из резины, смазывают его герметизирующей пастой;
3. Обе половинки фитинга надеваются на уплотнитель и стягиваются болтом.

Вариант с ремонтно-монтажной обоймой не выглядит сложным и дорогостоящим, но временные затраты обусловлены именно длительной зачисткой соединяемых участков. К тому же, вместо обоймы можно задействовать обычный хомут, который стягивается болтами не с двух сторон, как обойма, а всего лишь с одной стороны. Стяжка хомутом не потребует тщательной зачистки поверхности, так как под место повреждения подкладывается пористая прокладка. Крепление хомутом будет даже надежнее, чем резьбовые соединения или сварка.

Соединение профильных стальных труб

Профильные изделия чаще всего скрепляют при помощи хомутов и краб-систем.

Вариант соединения на краб-системы: крепеж выглядит, как система соединительных скоб с метизами для стягивания конструкции. Скобы обычно делаются из оцинкованного листа толщиной 1,5 мм. Половники скоб скрепляются друг с другом на болты с гайками. Собранная скоба похожа на букву «Т», «Х» или «Г». Такое крепление соединительных скоб может объединить до четырех труб, а по прочности соединение можно сравнить со сваркой.

Таким образом можно состыковать трубы не только одного диаметра, а разных размеров. Система разборная, поэтому представляет определенный интерес в ликвидации аварий и их последствий.

1. Стыковка труб водопровода возможно только под углом 90 0 ;
2. Диаметр трубопроводов не может быть большим – не более 150 мм.

Вариант соединения на хомуты для соединения между собой узлов и элементов трубной магистрали: соединяемые конструкции могут быть любой сложности – навесы и стеллажи, ограждения и теплицы, вольеры и строительные леса. Быстрые и легкий монтаж, прочное соединение стальных деталей, сравнимое со сваркой, многоразовое использование такого вида крепежа без резьбы и сварки — основные достоинства хомутов.

Разновидности соединений труб на фитингах

Чтобы соединить две трубы без нарезания резьбы и без сварочных работ, используют фитинг. Условия для прочного контакта одно: диаметры труб должны быть одинаковыми. Варианты фитингов: прямые (соединяют трубы одинакового диаметра) и переходные (служат для соединения труб с разными диаметрами).

По функциональному назначению фитинги бывают следующих типов:

1. Угловые и отводные. Служат для изменения направления труб отопления, канализации или водопровода под разными углами;
2. Фитинги-тройники создают отводы от основного трубопровода;
3. Фитинг — муфта на трубу: с его помощью без резьбы и сваривания элементов наращивают длину прямого участка;
4. Крестовина предназначена для разделения потока рабочей среды в магистрали на несколько равновеликих потока в разных направлениях;
5. Штуцеры служат для соединения металлических труб с гибкими отводными шлангами;
6. Футорки, переходники, сгоны и ниппели – ими соединяют трубы разных диаметров;
7. Заглушки и колпачки служат для закупоривания отверстий.

Достоинства фитинговых соединений

Промышленная обжимная арматура на пластмассовую, чугунную или стальную трубу бывает прессовой, и имеет в конструкции узла одно или два обжимных кольца, которые крепят одну деталь к другой. Кольца запрессовываются, что при демонтаже соединения или всего трубопровода создает определенные неудобства: такой узел можно только разрезать, но не разобрать. Это – одноразовое крепление. И, хотя это – явный недостаток соединения, его довольно часто используют вместо других решений, так как пресс-фитинговое соединение стальных труб отопления на резьбе является наиболее прочным, а значит – долговечным и надежным. Кроме того, пресс-фитинги можно закреплять в таких местах сложных участков, где другие варианты соединений просто не удастся реализовать.

Достоинства обжимной арматуры:

1. Такое безсварное сочленение металлических труб позволяет получить абсолютно герметичный шов, через который рабочая среда в виде газа или жидкости не просочится;
2. Высокая степень надежности, приравниваемая к результату сварки, и долговечность эксплуатации такого соединения;
3. Пресс-фитинги выдерживают сильные вибрации и механические нагрузки.

На сегодняшний день муфтовые, фитинговые и хомутовые соединения труб и других изделий из металла или пластика используются почти во всех сферах человеческой деятельности, начиная от в метрологии, и заканчивая обслуживанием компрессорного и газотурбинного оборудования в системах с высоким давлением рабочей среды.

Как соединить металлические трубы без сварки – советы профессионалов

Чтобы узнать, как соединить металлические трубы без сварки, нужно детально изучить методы соединения данных трубопрокатных материалов. Все дело в том, что трубопроводы являются сложной конструкцией из последовательного соединения трубопрокатного сортамента, измерительного оборудования, задвижек и других деталей, которые предусмотрены в проекте.

Состыковку можно осуществить различными методами. При выборе оптимального решения ориентируются на назначение магистрали и условия ее использования. Также в расчет берут диаметр трубопрокатного сортамента.

При прокладке магистрали метод соединения может быть разным. Часть из них могут быть неразъемными, но демонтаж с последующей повторной сборкой конструкции при этом возможен.

А есть монолитные стыки, которые без разрушения конструкции разобрать не получится. Самую большую популярность среди монолитных стыков завоевала сварка. Но, это далеко не единственный метод, который позволяет соединить участки трубопровода, есть и другие.

Не смотря на высокую популярность пластика, изделия из стали используют до сих пор. Сварное крепление применяется очень часто, но выполнение такого стыка невозможно без специальных знаний и навыков. Поэтому многие стараются использовать варианты, которые позволяют соединить по-другому.

Монтаж при помощью резьбового соединения

О том, как соединить железные трубы без сварки, пойдет речь дальше, а в этой статье можете узнать как правильно произвести сварку оцинкованной трубной продукции. Чтобы произвести состыковку, этот способ является очень распространенным.

Резьбовое соединение может стоять в таких местах магистрали, где условия позволяют выполнять постоянный контроль стыка. Еще при этом должна быть возможность проведения ремонтных работ в случае необходимости.

Чаще всего резьбу накатывают на спецоборудовании, но такую работу можно выполнить самостоятельно.

Она выполняется в такой последовательности:

• Отрезают кусок заготовки, на котором предусматривается нужный припуск на резьбовую часть.
• Трубу закрепляют на плашкодержатель. В тиски кусок металлической заготовки закрепляют так, чтобы он не прокручивался.
• Плашку на конечную часть металлической трубы нужно аккуратно наживить. При этом важно не сделать даже маленького перекоса, в противном случае резьба выйдет кривая, и соединить участки не получиться.
• Для удобства работы заготовки рекомендуют смазать машинным маслом.
• Когда плашка перестает проворачиваться, то рекомендуют выполнить один проворот в обратном направлении. При этом удалится срезанная стружка, а именно она становится помехой для продвижения вперед.
• На участке, проходящем на близком расстоянии к стене, сделать полный оборот при нарезке резьбы можно не всегда. В таких ситуациях рекомендуют использовать плашкодержатель с храповым механизмом.
• Чтобы соединение резьбовым способом было надежным, нужно использовать уплотнение. В этих целях применят сантехническую подмотку.
• Перед закручиванием резьбового стыка стоит проверить изделия на наличие заусениц и остатков стружки. А само закручивание должно производиться с определенным усилием.

Как соединить без резьбы и сварочных работ

Дальше можно будет узнать, как соединить металлические трубы без сварки и резьбы. Говоря о соединении металлических трубопрокатов, этот способ обойти нельзя, ведь он пользуется большой популярностью при монтажных работах.

Речь пойдет о фланцевых соединениях. Чтобы его выполнить, берут специальные фитинги, которые получили название фланцы. Эти детали оснащают прокладкой из резины. Сам стык выполняют в такой последовательности:

1. В зоне крепления производится срез. Его выполняют четко перпендикулярно, и при этом не должно быть заусениц. Торцевая фаска здесь не нужна.
2. На подготовленный срез одевают фланец.
3. После этого вставляется прокладка из резины, которая должна выходить на 10 см за края среза.
4. На прокладку одевают фланец. После этого он скрепляется с ответной частью фланца на второй металлической трубе.
5. Во время закручивания фланцев нельзя перетягивать болты.

Следующим вариантом соединения является муфтовое. Этот метод дает возможность произвести надежный, высокогерметичный стык.

Монтажные работы выполняются в такой последовательности:

1. Подготовленные к скреплению металлические трубы отрезают на концевых частях. Срез на них следует делать перпендикулярно и следить, чтобы он проходил ровно.
2. В область соединения прикладывают муфту. Центр соединительного элемента должен размещаться точно по зоне состыковки трубопроката.
3. На трубах маркером выполняют разметку, она будет указывать положение фитинга.
4. Смазкой из силикона покрывают конечные части соединения.
5. В соединительную деталь по показатель метки вставляют одну трубу. После чего, вторую выставляют в одну осевую линию с первой, и только после этого ее крепят с муфтой. Ориентиром при одевании будет проставленная маркером метка.

Способы проведения соединения труб без сварки и резьбы

Ни один трубопровод не вечен, именно поэтому в любое время может возникнуть необходимость замены труб. Все большее количество человек выбирают безсварочное соединение, которое отличается особой прочностью, но при этом не требует применения сварочного аппарата.

Преимущества метода без сварки и резьбы

Существуют металлические и пластиковые трубы. Зачастую больше всего проблем доставляет стыковка именно металлических.

Соединить их можно совершенно разными способами, а именно:

• При помощи резьбовой муфты;
• Муфтой Гебо;
• Ремонтно-монтажной обоймой.

Перед соединением труб без сварки следует ознакомиться с теорией

Зачастую металлические трубы можно состыковать между собой при помощи резьбового крепления. В таком случае требуется нарезка резьбы. Это достаточно простая процедура, поэтому вполне возможно выполнить ее самостоятельно. Для монтирования готового изделия длина резьбы на одной стороне трубки должна быть в несколько раз больше, чем на другой, чтобы муфта с гайкой сидели идеально. Такое соединение получается долговечным и надежным, однако стоит отметить, что далеко не всегда есть возможность нарезки резьбы.

Можно провести соединение муфтой Гебо, которая представляет собой компрессионный фитинг.

Можно соединить между собой даже трубы разного диаметра без специальных инструментов. Стоит отметить, что подобный фитинг представлен в виде муфты и тройника. Это дает возможность применять его в случае, если нужно произвести врезку, например, в стояк для выполнения последующей разводки. Надежность монтирования в таком случае зависит от качества выполненной работы.

Можно осуществить соединение при помощи ремонтно-монтажной обоймы, состоящей из двух сторон. Обе половинки затягиваются при помощи специальных болтов. Однако стоит помнить, что подобное приспособление предназначено преимущественно для выполнения временного ремонта, например, при возникновении трещин. Можно также использовать трубный хомут, так как подобное соединение обеспечивает дополнительную надежность, чем при использовании других изделий. Многие специалисты советуют осуществлять соединение профильных металлических труб без сварки.

Отказ от традиционных методик можно обосновать следующими причинами:

• Высокая стоимость выполнения сварочных работ;
• Сложность исполнения;
• Недостаточная мобильность.

Если нужно стыковать только лишь несколько водопроводных труб, то нет надобности применять сварочное оборудование, так как оно достаточно громоздкое. Кроме того, может в доме отсутствовать электроснабжение достаточной мощности.

Для скрепления металлических изделий можно применять специальные фитинги, которые подразделяются на:

• Тройники;
• Отводы и углы;
• Крестовины;
• Муфты;
• Переходники;
• Штуцеры;
• Заглушки.

Широкое распространение имеют фитинги, так как они достаточно простые в монтировании.

Важно! Подобные виды арматуры показывают очень большую результативность при обустройстве трубопроводов. Путем применения фитингов можно монтировать совершенно любую систему, в частности для отопления и подачи горячей воды. Существуют самые различные способы соединения металлических труб, которые являются альтернативой сварке и резьбе. Выбирать их нужно с учетом соблюдения определенных условий. Некоторые из них обязательно требуют наличия специального оборудования, а также навыков.

Фланцевое соединение стальных труб

Для устранения неисправности стальных труб требуется замена поврежденного участка. Легче всего выполнить замену фитингами. Для этого нужно приобрести требуемые элементы, вырезать поврежденный участок трубопровода и монтировать новые трубы. Наибольшей популярностью пользуется безрезьбовое фланцевое соединение трубопровода. Фланец – изделие для монтирования на трубопроводе дополнительного оборудования. В его центре вмонтировано уплотнительное кольцо.

Фланцевое соединение стальных труб выполняется достаточно легко

Выпускается несколько различных вариантов фланцев, различающихся между собой по:

• Форме;
• Диаметру;
• Материалу изготовления;
• Предназначению.

Подбирая фланец, обязательно нужно учитывать параметры и характеристики трубопровода. Путем применения фитинга можно скрепить металлическую трубу с пластиковой одинакового или разного диаметра. При проведении монтирования нужно особое внимание уделить уплотнительному кольцу. Оно должно быть очень плотно зафиксировано между трубами, так как стык будет ненадежным.

Как проводится склеивание

Соединение оцинкованных или пластиковых труб должно быть очень прочным и надежным. Чтобы скрепить между собой две трубки, можно применить метод склеивания. Чтобы склеить между собой две детали, нужно провести работу комплексно и поэтапно.

Для этого нужно:

• Кисточкой нанести клеевой состав на внутреннюю часть муфты, а затем на трубку;
• Монтировать муфту до метки, обозначающей глубину введения;
• Оставить клей до полного высыхания.

Пока клей застывает, запрещено двигать элементы и перемещать. Важно обеспечить полное спокойствие. Использовать трубопровод можно не ранее, чем через сутки после проведения работы. Стоит отметить, что надежность и прочность подобного соединения во многом зависит от правильности выполнения работы.

Все материалы для склеивания труб продаются в строительном магазине

Среди основных ошибок можно выделить:

• Неравномерное нанесение клея;
• Продолжительный интервал между соединением деталей;
• Высыхание клеевого состава раньше времени.

Подобное соединение может идеально подойти даже для соединения квадратных изделий. Кроме того, можно также применять другие методы стыковки, которые могут быть разборными или неразборными.

Использование хомутов

Надежные и практичные хомуты, предназначенные для шлангов, широко востребованы в самых различных отраслях. Благодаря простоте монтирования они применяются в промышленных и бытовых целях. При проведении стыкования труб можно предварительно заглушить их с двух сторон, чтобы обеспечить большую прочность и надежность.

Хомут для соединения труб стоит относительно недорого

Специалисты используют самые различные виды хомутов:

• Для шлангов;
• С шарнирным болтом;
• Пружинные.

Металлический хомут могут применять во всех типах крепления. Для фиксирования подобные изделия выполняются из оцинкованной или нержавеющей стали, а для их затягивания применяются болты или винты. В случае применения их для пластикового трубопровода во избежание повреждения оболочек, уменьшения вибрации и шума можно использовать прорезиненные уплотнители.

В случае повышенных механических нагрузок нужно применять силовые хомуты. Их конструкция позволяет выдерживать очень большие нагрузки, идущие вдоль хомута, при котором сохраняется целостность. Пластиковые хомуты применяются для проведения крепления водопроводных и канализационных труб. Конструкция их аналогична металлическим, но они обладают намного меньшей стоимостью.

Соединение труб можно выполнять самыми различными способами, все зависит от собственных предпочтений.
