Расход аргона при сварке нержавейки

Для исключения п. 4 необходимо выбрать порошковую проволоку, при этом необходимо помнить про снижение качества шва.

Средства защиты:

Cварочная маска — обязательное средство защиты глаз и лица во время проведения сварочных работ

Сварочные маски выпускают нескольких типов: с небольшой площадью покрытия лица и головы, с большим защитным покрытием включая шею и волосы, а также с поднимающимся светофильтром.

Краги — необходимый атрибут для защиты рук сварщика

Их изготавливают из спилка или брезента. Помимо этого, они различаются по количеству отделений под пальцы.

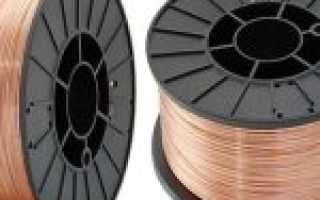

Выбор сварочной проволоки

Cплошная проволока

Дает хорошее качество шва, несмотря на то, что имеет невысокую стоимость.

Порошковая проволока

Дает более низкое качество шва, зато позволяет проводить сварочные работы без использования газовых баллонов.

Применяется по большей части при сварке в среде углекислого газа и его смесей. Использование этого типа проволоки ведет к увеличению устойчивости горения дуги.

Присадочная проволока производится от 0,13 до 6 мм в диаметре.

Предварительные работы до начала сварки

Непосредственно до начала процесса сварки необходимо выполнить следующие действия:

1. Зачистить до блеска абразивным материалом поверхность, по которой будет проходить сварка
2. Снять фаски, если толщина стенок свариваемых заготовок более 4 мм
3. Произвести обезжиривание поверхности спиртом, ацетоном, бензином или растворителем
4. Удалить влагу путем прогревания кромок горелкой до 100⁰C
5. Чтобы устранить внутреннее напряжение перед сваркой металл нагревают до 200⁰

Предварительные работы до начала сварки

В независимости от типа газа, обеспечивающего защитную среду (аргон или углекислый газ) правила проведения сварки полуавтоматом одни и те же:

1. Ток должен быть обратной полярности
2. Наклонять горелку нужно так, чтобы обеспечить провар достаточной глубины и правильную ширину шва
3. Вылет проволоки достаточно сделать до 12 мм
4. Расход газа настраивают от 6 до 12 мᶾ/час
5. Защитный газ пропускают через осушитель (чаще всего на основе медного купороса) для удаления влаги. Перед применением его необходимо прокалить при 200 ⁰С при длительности около 20 мин
6. Для защиты от раскаленных брызг поверхности, прилегающие к стыку, необходимо обработать растворенным в воде мелом
7. Во избежание образования водородных трещин сварку нужно начинать, отступив примерно 5 мм от края заготовки
8. Сварку нужно выполнять плавным движением полуавтоматической горелки вдоль шва. Если производить поперечные движения, то расплавленный металл может выйти за пределы защитной среды

Сварка нержавейки полуавтоматом с другими типами металлов

Сегодняшние технологии сварки полуавтоматом позволяют соединять нержавеющий металл с алюминием, металлы высокой и низкой легированности, а также и другие сплавы.

Отличительные черты сварки полуавтоматом нержавейки с другими металлами:

• во время сварки черного металла с нержавейкой понижается предел текучести металла, образуется защита поверхности от действия окружающей среды
• когда мы привариваем Ст40 к нержавейке, то применяем проволоку 08Г2С, которая помогает избежать разрыва шва в месте соединения двух типов металла после остывания
• чтобы сварить нержавейку с медью необходимо использовать легкоплавкие припои и флюс
• импульсный режим применяется для сварки нержавейки с алюминием и другими металлам, за счет чего появляется повышенная устойчивость к коррозии и улучшается качество провара
• аргон используют для сварки алюминия с нержавейкой с включением импульсного режима. При этом рекомендована медно-порошковая проволока

Таблицы с настройками полуавтомата для сварки

Встык нижнее положение

Вертикальное пространственное положение

Угловое соединение нижнее положение

Заключительные работы по окончании сварки

1. Механическая обработка — удаление пузырей путем простукивания их тяжелым предметом через гладилку и брызг, полученных при плавке металла
2. Травление — удаление специальным составом со швов окалины, вызывающей коррозию
3. Пассивация — нанесение на сварной шов средств для образования на нем оксидной пленки хрома, что защищает от появления коррозии

Полезные советы

В конце статьи хотелось бы поделиться несколькими полезными советами по сварке нержавейки, которые помогут повысить качество итогового шва:

• в процессе сварки в защитной среде (смеси аргона и углекислого газа) устанавливают обратную полярность, а с использованием флюса — прямую
• для расстояния между проволокой и стыком рекомендуется принимать значение, не превышающее 12 мм
• двигать горелкой нужно слева направо с наклоном от себя, чтобы она не закрывала от нас шов
• соединение толстостенных деталей выполняют под углом 5 — 10⁰, чтобы обеспечить глубокий проплав, а также прочный и надежный шов
• при сварке тонкой нержавейки горелку наклоняют вперед, уменьшая таким образом глубину провара и снижая к минимуму риск прожога

Технология и режимы сварки нержавейки в среде аргона

Сварка нержавейки аргоном – востребованная технология, которая позволяет получить соединение данного сплава наивысшего качества, по сравнению с прочими методами работы.

Трудности

Легирующие добавки, которые входят в состав нержавейки, повышают ее качественные характеристики, придавая коррозионностойкие свойства, однако негативно влияют на сварочный процесс.

По сравнению с прочими сортами стали, теплопроводность нержавейки ниже в 2 раза. Это значит, при температурном воздействии на поверхность тепло будет концентрироваться в точке контакта, а не равномерно распределяться по плоскости, отводя излишки энергии. По этой причине у начинающих сварщиков не получается качественно проварить сплав без перегревов и прожогов. Технические пособия рекомендуют устанавливать меньшие амперные характеристики сварочного оборудования при сваривании данного сплава.

Важным фактором, который необходимо учитывать на стадии планирования, является высокий показатель линейного расширения. Избыточное температурное воздействие легко деформирует околошовную зону, поэтому необходимо оставлять зазор, достаточный для предотвращения образования трещин.

Высокое электрическое сопротивление также негативно влияет на качество сварки. Расходные материалы очень быстро нагреваются. Через некоторое время они начинают плавиться не сварочной ванне, а на конце дуги.

[stextbox электроды для сварки нержавеющей стали имеют ограниченную длину, которая не превышает 350 мм.[/stextbox]

Существуют и температурные ограничения сварочного процесса. При температуре 500 Сº в межкристаллическом пространстве начинают образовываться соединения, ухудшающие качество шва – карбид хрома и железа. Для предотвращения данного процесса, деталь необходимо охладить сразу же по окончании работ.

Подготовительные работы

Аргонную сварку нержавейки следует начинать с качественной подготовки поверхности. Процедура подготовки рассматриваемого сплава не отличается от прочих сортов металла и включает в себя следующие действия:

1. Поверхность очищается от посторонних элементов. При этом кромки должны быть зачищены до металлического блеска. Сварка нержавеющей стали ГОСТ 14771-76 не указывает, каким именно способом будут проводиться подготовительные работы. Из этого следует, что возможно применение как ручного инструмента, так и механизированного способа.
2. Следующий этап включает в себя обезжиривание поверхности любой подходящей жидкостью.
3. Завершает подготовку установка зазора, компенсирующего деформационные процессы.

Следует заранее озаботиться подготовкой присадочного материала, тип которого будет соответствовать свойствам свариваемого металла. Наиболее распространенными марками сварочной проволоки являются:

Сварочная проволока для нержавейки и ее классификация.

Аргонодуговая сварка неплавящимися электродами

Технологию использования неплавящегося электрода в среде аргона используют для сварки нержавеющих труб. Отличительная особенность данного метода – качественные и аккуратные швы с привлекательным внешним видом. Аргонодуговая сварка применяется также при ответственных работах с баками и прочими сосудами, которые эксплуатируются под давлением.

Работы можно выполнять как на постоянном, так и на переменном токе прямой полярности. Источником тепла выступает горелка с вольфрамовым электродом, через которую подается защитный газ. Шов формируется за счет плавления присадочного материала, в качестве которых выступают прутки, подающиеся в зону расплава.

Сварка в режиме TIG имеет некоторые особенности:

1. При попадании в зону расплава частиц вольфрама качество шва ухудшается. Для розжига дуги применяют специальную угольную пластину, после чего переносят ее на рабочую плоскость.
2. По окончании работ необходимо продолжать подачу защитного газа до полного остывания электрода и горячего шва – это позволит избежать окисления рабочей зоны и электрода горелки.

[stextbox процессе работы необходимо соблюдать определенный угол наклона горелки и прутка, по отношению к поверхности, а также относительно друг друга. Это базовые навыки, которые преподают на курсах обучения сварщиков.[/stextbox]

С помощью полуавтомата

Начинающие мастера часто задаются вопросом: «Как сварить нержавейку полуавтоматом?» Данный метод отличается высокой производительностью, благодаря непрерывной подаче электродной проволоки. Визуальные качества шва при этом не такие привлекательные, как при аргонодуговой сварке, однако надежность соединения не уступает предыдущему методу.

Аргоновую сварку полуавтоматом относят к универсальным технологиям, поскольку она позволяет работать с заготовками различной толщины. С ее помощью можно выполнить любые работы – от сварки перил в загородном доме до соединения сложной конструкции по предоставленным чертежам.

К расходным материалам предъявляют особые требования. Обязательное условие – наличие никеля в составе проволоки. В противном случае ее считают несоответствующей действующим нормам.

Основными режимами выполнения работ являются:

1. Короткой дугой. При дуговой сварке температура воздействия зависит от длины разряда. Короткое расстояние между горелкой и поверхности идеально подходит для тонкостенных изделий.
2. Импульсный. В этом случае проволоку подают в зону расплава с короткими промежутками, что снижает вероятность разбрызгивания, минимизирует температурное воздействие на деталь и снижает расход проволоки.
3. Струйный. Применяют для сварки деталей, толщиной от сантиметра.

Соединение тонкого материала

Сварку тонкой нержавейки аргоном следует выполнять с большой осторожностью. Опытные специалисты рекомендуют применять специальные подкладки из металла с высокой теплопроводностью. Это преследует несколько целей:

• подкладка будет выполнять функции отвода тепла, снижая риск образования карбидов;
• расплавленный металл не будет вытекать с обратной стороны шва;
• выполняется фиксация рабочей плоскости.

При соблюдении всех правил, качество соединения будет выше, по сравнению с использованием инвертора.

В некоторых случаях будет целесообразно использовать станок для точечной сварки. При этом также необходимо правильно настроить рабочие параметры: при завышенных амперных характеристиках нержавейка после контактной сварки ржавеет, за счет образования карбидов.

Трубы

Качественный сварочный аппарат для нержавейки способен соединить трубы из соответствующего сплава, которые используются в системах домашнего водоснабжения. Обладая определенными навыками, можно без проблем справиться с этой задачей своими руками.

Особенностью технологии является необходимость в защите внутренней поверхности трубы. Для этого необходимо заглушить отверстие с одной из сторон с помощью подручных материалов:

• Ветошь;
• Поролон;
• РТИ;
• Бумага.

Затем в заглушку устанавливают трубку, которая будет служить проводником защитного газа. Важно, чтобы она была герметично заизолирована, во избежание утечек.

Рабочее давление газа устанавливают, в зависимости от условий выполнения работ. Требование одно – газ не должен выдавливать расплав на поверхность. В этом случае качество шва гарантировано.

Режим Pulse

Современное оборудование оснащено функцией выполнения работ в импульсном режиме. Его основное предназначение – соединение элементов различной толщины.

Как было сказано выше, данная технология помогает экономить расходный материал. Кроме того, сокращается время финишной очистки поверхности, благодаря низкому количеству брызг расплавленного металла.

Таким образом, можно сократить промежуточный этап механической шлифовки изделия, переходя к обработке кислотами и гелями, с целью удаления оксидного слоя и придания шву необходимой стойкости.

С инородным металлом

У малоопытных сварщиков часто возникают трудности, поскольку они не знают, как сваривать нержавейку с черным металлом.

Аргонодуговая сварка зарекомендовала себя лучше всего, поскольку аргон надежно защищает зону расплава от контактов с окружающей средой.

Во избежание появления горячих трещин необходимо использовать прутки на основе хрома и никеля.

Плюсы и минусы такого способа

К достоинствам использования аргона относят:

1. Газ надежно защищает расплавленный металл, исключая его контакт с атмосферным воздухом, что повышает качество соединения.
2. Низкая теплопроводность помогает сваривать сложные детали, не влияя на их конструкцию.
3. Высокая температура сварочной дуги положительно влияет на скорость процесса.

Недостатками являются высокая стоимость сварочного оборудования, что не всегда позволяет использовать его при выполнении домашних работ. Кроме того, работа с аргоном имеет свои особенности, которые требуют специфических навыков.

Заключение

Сварка нержавейки в среде аргона – лучший способ соединений данного сплава, независимо от его габаритов. Сварку труб лучше всего выполнять в режиме TIG, хотя использование полуавтомата предоставляет исполнителю больше свободы в действиях.

[stextbox 6-го разряда Свистунов Александр Владимирович. Опыт работы – 17 лет: «Я работаю на металлургическом заводе. С нержавейкой сталкиваюсь 2 раза в году – во время капитального ремонта теплоэнергетического оборудования: котлов и подводящих кессонов. Для сваривания пользуемся только аргонодуговой сваркой. Как показал опыт – это самый надежный способ. Сейчас это прописано везде, включая техническую документацию и план организации работ».[/stextbox]

Сварка нержавейки аргоном:технология, как правильно варить, важные нюансы

В статье мы расскажем про технологии и обучение технике сварки аргоном тонкой нержавейки. Такая сталь является удобным, популярным материалом для множества металлических конструкций. Основное ее достоинство – замедленный процесс коррозии, который быстрее всего завершает срок работы изделий.

Общая информация

У указанного металлического сплава есть два основных достоинства – антикоррозийные свойства и внешний эстетичный вид. За счет блеска поверхность часто оставляют неокрашенной. А сварной шов должен быть фактически незаметным. Многие сварщики не любят работать с этой сталью, потому что антикоррозийное покрытие затрудняет процес.

Особенности сварки нержавеющей стали аргоном

К любому сплаву можно найти подход и приспособиться, если знать особенные приемы. Основы сварочной работы остаются прежними, нужно также подготовить материал и оборудование, создать электрическую дугу, вести ровный шов. Но из-за примесей в металле – хрома и никеля – есть трудности.

Правила, которые нужно запомнить:

• • снизьте привычный ток минимум на 20%;
  • между двумя свариваемыми элементами оставляйте зазор побольше;
  • не используйте легированные электроды, если других нет, то подойдут только небольшой длины;
  • не допускайте нагрева выше 500 градусов;
  • быстро охлаждайте детали.

В чем заключаются сложности

Легирующие добавки дают следующие нюансы:

• Низкая теплопроводность. По этой причине заготовка полностью не прогревается, а высокая температура скапливается на месте соединения. Могут появиться прожоги или излишние наплавления.
• Из-за линейного расширения возможна конечная усадка, которая будет приводить к деформациям и трещинам.
• Высокое электрическое сопротивление стали при соединении с легированными электродами приводит к перегреву.
• Возможность потери антикоррозийных свойств из-за повышенной температуры и образования новых химических элементов на поверхности, склонных к ржавлению.

Оборудование и расходные материалы для аргоновой сварки нержавейки

Набор для сварщика будет состоять из:

• баллона сжиженного газа;
• горелки;
• инвертора;
• осциллятора;
• проводов, шлангов.

Это базовый комплект, который будет служить долго. Менять (заправлять) придется только присадочную проволоку, она удобнее, чем электроды, и сам инертный газ. Присадка должна быть того же состава, что и заготовка. Дополнительно на горелку можно установить газовую линзу. Она снижает расход. А вместо проволочного расходника можно применять электродный способ – из вольфрама.

Подготовка материала

Первым делом проверьте металл. Не все, что имеет яркий металлический блеск, называется нержавейкой. Проверить можно любым магнитом. К стали с антикоррозийными свойствами он не примагнитится. Затем:

• смойте все видимые загрязнения;
• просушите;
• тщательно пройдитесь по поверхности металлической щеткой (также подойдет шлифовальная машина), зачистите дефекты;
• обезжирьте внешний слой ацетоном или бензином.

Уделяйте особенное внимание стыкам.

Как подготовить небольшие детали из нержавеющей стали для аргонно-дуговой сварки

Алгоритм остается прежним, иногда даже проще полностью поместить элемент в емкость с обезжиривающей жидкостью. Особенность – трудность крепления. Если есть возможность, зафиксируйте маленькую заготовку, чтобы она не двигалась при сваривании. После этого выберете правильную присадку с легированностью равной или немного меньшей, чем у стали. Активно используются следующие модели:

Сварка аргоном нержавеющих труб

Мы уже упоминали о возможности чинить водопровод и прочие сферические детали, теперь объясним, в чем основное отличие такого способа. Происходит двухсторонний обдув. И если снаружи это просто обеспечивается аппаратом, то изнутри это сделать непросто. Для этого:

• с одной стороны заткните отверстие пробкой из любого подручного материала;
• стык можно проклеить изолентой или скотчем;
• в разъем второй трубы производится подача небольшой струей;
• после наполнения, последнее отверстие также закрывается тканью или бумагой;
• производится сваривание.

Технология

В целом процесс аналогичен классическому – розжиг дуги, образование сварочной ванны, проведение наконечников под определенным углом с целью образования ровного шва. Но есть ряд нюансов:

• ведите присадку исключительно вдоль ванны, нельзя, чтобы она выходила за пределы обдува;
• если есть дополнительный инертный газ, то обдайте заготовки с обратной стороны, тогда соединение будет эстетически приятнее;
• даже при создании дуги не касайтесь электродом до стали.

Сварка нержавейки в среде аргона при помощи проводника из вольфрама

Дадим несколько рекомендаций по технике:

• дуговой розжиг совершайте на графитовой пластине, а затем аккуратно переводите горелку на стык;
• подачу следует отключать не сразу после окончания приваривания, дождитесь 10-15 секунд;
• не делайте поперечных движений.

Заключение

Мы рассказали про сварку деталей из нержавейки при поддуве и высоком давлении аргона. Так можно достичь высокого качества шва и скорости работы. Соблюдайте технику безопасности на рабочем месте!
