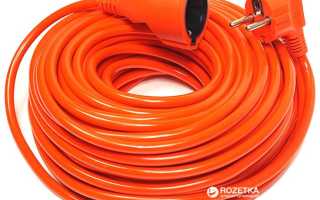

Провод для переноски под сварку

Удлинитель для сварочного инвертора

Время чтения: ≈4 минуты

В комплекте с любым инвертором есть кабель сварочный. Его длина, как правило, составляет не более двух или двух с половиной метров. Если вы новичок, то удлинение проводов не станет для вас большой проблемой. А вот для практикующих мастеров вопрос «можно ли удлинить сварочный кабель на инверторе?» как никогда актуален.

Выбор удлинителя для сварочного инвертора – не такое уж простое дело, как может показаться на первый взгляд. Нужно учитывать сечение кабеля для сварочного аппарата, какие вообще бывают кабели и какие особенности нужно учитывать.

Разновидности удлинителей

Чтобы разобраться, какой удлинитель нужен для сварочного инвертора, необходимо знать, что вообще можно купить в магазине. Производители предлагают удлинители двух типов. Это стандартный удлинитель для сварочного инвертора, который просто позволяет вам быть более мобильным. Второй тип — удлинители, не только увеличивающие длину сварочного кабеля, но и увеличивающие размер провода для сварочного аппарата. Такой тип удлинителя нужен в том случае, когда ваши кабели не рассчитаны на проведение тока входного напряжения при сварке трансформатором.

Исходя из этих особенностей и стоит начинать свой выбор.

Расчеты

Что еще нужно учесть, если нужно выбрать удлинитель для сварочного аппарата на катушках? Прежде всего, сопротивление. Ведь удлинитель — это такой же проводник тока, как и сам сварочный кабель. И он рассчитан на определенные нагрузки. Проще говоря, вам нужно узнать, какую силу тока выдержит удлинительный кабель.

Чтобы определить сопротивление нам нужно знать две формулы: R=ρ×L/S и I=U/R. Благодаря им мы сможем точно высчитать, какие нагрузки должен выдерживать удлинитель.

S – это площадь сечения кабеля (обычно измеряется в квадратных миллиметрах и указывается на самом кабеле), L – это длина удлинительного кабеля, а ρ – это удельное сопротивление (зависит от металла, из которого сделаны жилы кабеля).

Теперь вторая формула. Здесь I – это значение максимального тока, с которым мы можем варить, используя удлинительный кабель. U — это напряжение сети. Важно указать реальное постоянное напряжение, а оно зачастую менее 220в. Так расчеты будут более точными.

Исходя из этих формул можно понять, что напряжение на сварочном аппарате во многом зависит от сопротивления удлинительного кабеля. Чем сопротивление больше, тем больше падает напряжение.

В идеале удлинительные кабели и сварочные провода не должны существенно влиять на напряжение вашей электросети. Лучше приобретите качественные готовые удлинительные провода в магазине, они безопаснее всего. К тому же, перед покупкой таких кабелей проще подобрать сечение провода.

Применение

Итак, вы выбрали и купили удлинительные кабели. Казалось бы, пора подключать их и приступать к сварке. На этом этапе многие новички совершают ряд ошибок, из-за которых кабели недостаточно эффективны либо вовсе не работают.

Во-первых, всегда распрямляйте удлинитель для инвертора перед использованием. Не позволяйте ему скручиваться в узлы и заламываться. Это касается кабелей любой длины. Заранее определитесь, какая максимальная длина для вас оптимальна и не покупайте слишком длинные кабели, которые большую часть сварки будут смотаны в катушку. Это нерациональное использование. К тому же в смотанном состоянии кабели способны стать причиной повышенной индукции. Это чревато плавлением проводов и выходом из строя самого инвертора.

Также следите, чтобы удлинительные кабели не перегревались в ходе работы. Периодически проверяйте провода, берите их в руки. Если можете спокойно держать несколько секунд, значит температура не выше нормы. А если кабель насколько нагрелся, что вы не можете брать его без перчаток, значит сварку нужно прекратить и проверить целостность кабеля.

Избыточный нагрев кабеля так же приводит к выходу сварочного аппарата из строя и к разрушению самого кабеля.

Что касается хранения, то и здесь нужно быть внимательным. Не сматывайте провода в плотную катушку, так вы лишите их естественной вентиляции. Постарайтесь хранить провода в сухом чистом месте, не оставляйте их на улице и не подвергайте воздействию прямых солнечных лучей. Следите, чтобы соединительные контакты и вилка кабеля не загрязнялись и не покрывались ржавчиной.

Вместо заключения

Удлинение сварочного кабеля может понадобиться вам во многих ситуациях. Сварка теплицы или гаражных ворот, например. И если у некоторых участок в 6 соток позволяет дотянуть стандартный кабель до места сварки, то у владельцев больших участков сразу возникают дополнительные проблемы. Мы рекомендуем вам в любом случае приобрести удлинитель, даже если у вас никогда не возникало необходимости в нем. Так вы существенно расширите свои возможности. Желаем удачи в работе!

Какое сечение провода выбрать для удлинителей сварочных аппаратов?

Электродуговая сварка – наиболее распространенный способ неразъемного соединения металла. При использовании данного метода трансформатор служит источником тока. Доставку электрической энергии осуществляет удлинитель для сварочного кабеля.

Требования к кабелю для сварочника

«Какой удлинитель нужен для сварочного инвертора?» – наиболее распространенный вопрос, которым задаются новички. Приминая во внимание специфические условия работы, провод для переноски под сварку, должен обладать следующими свойствами:

• способность передачи токов высокой величины;
• гибкость для перемещения аппарата по рабочей площадке;
• устойчивость к механическим повреждениям;
• качество, обеспечивающее бесперебойное и безопасное проведение работ.

При соблюдении вышеуказанных требований возможно применение удлинителя для сварочного инвертора для проведения сварочных работ.

Классификация

Разнообразие сварочных агрегатов породило широкий выбор проводников, которые отличается по количеству жил:

1. Одножильный кабель. Обладая неплохими показателями эластичности и проводимости, он используется при работе сварочных инверторов бытового назначения.
2. Двужильный кабель. Каждая жила передает свой заряд – положительный и отрицательный. Благодаря высокой проводимости данный кабель используют в импульсной сварке.
3. Трехжильный кабель. Используется в промышленный аппаратах, работающих при напряжении 380 В.

Сварочный кабель изготавливается из меди или других металлов, обладающих высокой токопроводностью.

Проводники маркируются буквами и цифрами. Расшифровка обозначений наиболее популярных удлинителей для сварочных инверторов приведена ниже:

• 1-3 – определяет количество жил;
• ВЧП/ ВЧ П – высокочастотный ток постоянного/переменного характера;
• ХЛ – хладостойкий. Возможно применение при температуре до -60 Сº.
• Т – тропический. Возможно применение при температуре до +55 Сº.

Наиболее употребляемыми видами являются:

• КГ – кабель гибкий;
• КС – кабель сварочный;
• КОГ – кабель особо гибкий. Разновидность предыдущей марки. Рассчитан на работу в условиях переменного напряжения, величиной 220 В, либо постоянного с показателей 700 В.

[stextbox выборе кабеля для сварочного агрегата рекомендует выяснить диаметр сечения заводского кабеля, а также размер клемм.[/stextbox]

Технические характеристики

Основными параметрами подбора удлинителя для сварки инвертором являются:

1. Тип кабеля. КС, КГ, КОГ и т. д.
2. Температурный диапазон работы. Средний, тропический, холодоустойчивый.
3. Количество жил.

[stextbox Для сварочного оборудования выпускают только одножильные кабели.[/stextbox]

1. Площадь поперченного сечения. Измеряется в кв. мм.

Выбор сечения и длины

Ошибки при выборе необходимого поперечного сечения кабеля чревато короткими замыканиями, которые существенно сокращают срок службы сварочного оборудования. В условиях малого сечения ток конденсируется на предохранителях. На это будет реагировать система аварийной защиты, периодически обесточивая аппарат.

Соотношение тока и мощности к сечению сварочного кабеля для проводников из меди и алюминия указано в таблице:

Подбор необходимого сечения кабеля по величине тока и мощности сварочного аппарата.

Как показывают производственные испытания, увеличение длины выносного провода не влияет на параметры работы и качество сварного шва. Однако подавляющее большинство пособий по эксплуатации рекомендую использовать кабель с заводскими параметрами, а после его износа – с аналогичными характеристиками.

Пример расчета по подбору удлинителя

Максимально допустимая длина медного сварочного кабеля определяется соотношением максимального сечения к поправочному коэффициенту. Он определяется по базовой силе тока:

• 200-500 А. Поправочный коэффициент равен «2»;
• до 200 А. Коэффициент равен результату деления применяемой силе тока на 100.

Например, рассчитаем максимально допустимую длину для инвертора «Бригадир ММА-180С». Сила тока равна 180 А. Поскольку сила тока не превышает 200 А, поправочный коэффициент составит 180/100=1,8. Производитель рекомендует применять силовой кабель, сечением не менее 16 кв. мм.

Таким образом, при работе с данным инвертором максимально допустимая длина сварочного кабеля составляет: 16/1,8=8,89 (метров)

Особенности выбора

Выбор кабеля для сварочного агрегата осуществляется в зависимости от следующих параметров:

• Напряжение в рабочей сети. Параметр, указанный в паспорте, не должен быть меньше сетевого.
• Мощность устройства. С ростом мощности аппарату увеличивается сила тока.
• Температура эксплуатации. Диапазон рабочей температуры стандартного кабеля – от -20 до +40. Если рабочая температура превышает данные показатели, воспользуйтесь кабелем определенного исполнения – холодоустойчивым или тропическим.
• Планируемый радиус изгиба. Минимальный радиус изгиба кабелей класса КГ составляет сумму восьми внешних радиусов. Если данное условие не соблюдено, рекомендует использовать кабели класса «КОГ» — кабели особо гибкие.

При выборе кабеля особое внимание уделяйте информации завода-изготовителя. По некоторым признакам можно определить качество продукции:

• Площадь сечения. В товаре ответственного производителя указывается полезная площадь жилы.
• Формирование жилы. Большое количество проволок свидетельствует о гибкости и хороших показателях пропускной способности.
• Наружная изоляция. Оболочка из ПВХ, вместо резины, увеличивает срок эксплуатации.
• Материал проволоки. Качественную продукцию изготавливают из меди.

Правила эксплуатации

В процессе эксплуатации кабеля необходимо руководствоваться инструкцией от производителя – это позволит продлить срок службы товара.

Заключение

Приобретение кабеля для сварочного аппарата – ответственное событие. Однако, при соблюдении вышеуказанных правил, с ним справится даже новичок.

[stextbox Андрей Сергеевич. Сварщик 6-го разряда ПАО «ДМКД», опыт работы – 17 лет: «При выборе сварочного кабеля всегда обращаю внимание на производителя продукции. Надежный поставщик – залог долгой эксплуатации. Всегда выбираю кабель, с сечением на 10 % больше, чем рекомендует завод. С ним работать надежнее, ведь запас оберегает от перегрузок и прочих неприятностей».[/stextbox]

ALMAZ-GORY.RU

Удлинители на катушках, силовые по закупочным ценам завода

• Главная
• Главная страница
• Каталог
• Доставка
• Контакты
• Оптовикам
• Услуги

Выбираем удлинитель для сварочного инвертора.

Выбираем удлинитель для сварочного инвертора.

Очень часто клиенты задают вопрос -«Какой удлинитель выбрать для сварочного инвертора или сварочного трансформатора?Попробуем ответить на вопрос , чем руководствоваться при выборе удлинителя для сварки , точнее для подключения сварочных аппаратов , как инверторов , так и трансформаторов.

Внимательно прочитайте инструкцию сварочного аппарата. Определите какая номинальная мощность и ток сварочного аппарата.Как правило бытовые инверторы и трансформаторы рассчитаны на номинальную мощность от 4,0 КВт до 5,5 КВт при номинальном токе 16 Ампер ( не путать со сварным током значение которого может варьироваться от 20-160 Ампер).

Аппараты свыше 5,5 КВт уже более подходят под классификацию полупрофессиональных и профессиональных сварочных аппаратов.

Определитесь с интенсивностью использования сварочного аппарата. Интенсивность работы определяется — частотой использования, протяженностью непрерывного сварного шва, и.т.д. Если предполагается использовать сварочный аппарат для подваривания небольших деталей , или для сварки при изготовлении малых форм ( теплица , беседка , мангал ,забор , крыльцо, и прочее , вплоть для использования в небольшом строительстве), такое использование можно условно отнести к мало интенсивному применению. Использование аппарата на производстве , при масштабном строительстве ,для ежедневной постоянной сварки условно отнесем к использованию с большой интенсивностью.

Эти условия являются приоритетными в выборе удлинителя для сварочного аппарата. Они определяют выбор сечения провода . Для бытовых сварочных аппаратов ( инверторов ) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением. То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода.

Пример:

Удлинитель на катушке 40 м «Лидер» КГ 3 х 2,5 мм

Цифра «3» указывает на то что провод имеет 3 жилы , «фаза» «нейтраль» и «земля», то есть удлинитель имеет заземление.

Цифра «2,5» — обозначает сечение каждой жилы.

Буквенный индекс КГ или ПВС обозначает марку провода удлинителя. Подробнее можно прочитать здесь:

Если мощность сварочного аппарата свыше 6,0 КВт или интенсивность использования инвертора трансформатора высокая , или сварочный аппарат рассчитан на 380 Вольт , то можно либо заказать удлинитель сечением свыше 2,5 мм по телефону :8-495-778-39-90 или отправив заказ на нашу электронную почту. Подобрать удлинитель на 380 Вольт можно кликнув по ссылке в разделах:

Общие рекомендации по выбору удлинителя для сварочного инвертора / трансформатора

-Металлическая катушка удлинителя более надежна при работе со сварочным инвертором / трансформатором, так как менее подвержена термическим и механическим повреждениям.Все про катушки для удлинителя здесь: ВИДЫ КАТУШЕК ДЛЯ УДЛИНИТЕЛЯ

-Наличие 2-х и более розеток на удлинителе предпочтительнее, исходя из того , что при работе по сварке требуется подключение дополнительного инструмента — УШМ ( Болгарки) или иных зачистных и отрезных инструментов , для резки металла или зачистки швов. Особо обращаем внимание , что при заказе удлинителя на 380 Вольт, на удлинителе желательно иметь одну/две розетки на 220 Вольт.

-Провод КГ удлинителя менее подвержен механическим и термическим повреждениям чем провод ПВС , к тому же может использоваться при отрицательных температурах.Все о проводе для удлинителя здесь: Типы провода для удлинителя

— Провод удлинителя удобнее использовать и хранить на катушке , так как при намотке и размотке с катушки провод удлинителя не перегибается , не заламывается и не скручивается в узлы , что является дополнительной гарантией от пробоя провода.

— Приобретать удлинитель с большим запасом провода по сечению и длине не стоит так как это утяжеляет само изделие , и к тому же провод большего сечения стоит дороже.

— Наличие автомата защиты в удлинителе для инвертора трансформатора не желательно , так как сварочные аппараты как правило имеют свою защиту от перегрева и превышения тока, и дополнительный автомат защиты будет только мешать. ( Выбирайте удлинитель без индекса АЗ-автомат защиты в названии удлинителя)

Удлинители для сварки серии «Умелец»

Удлинители для сварки серии «Мастер»

Удлинители для сварочного инвертора серии «Бригадир»

Удлинители для сварочного инвертора серии «Лидер»

Удлинители для сварочного аппарата серии «Паритет»

Удлинитель для сварочного инвертора: выбор [ читать далее ]

Удлинитель для сварочного инвертора: выбор [ читать далее ]

Выбираем удлинитель для сварочного инвертора.

«Какой удлинитель выбрать для сварочного инвертора или сварочного трансформатора?», – это часто задаваемый покупателями вопрос. «Чем нужно руководствоваться при выборе удлинителя для сварки, точнее для подключения сварочных аппаратов?».

Ответы на эти вопросы рассмотрим в данной статье.

1. Ознакомьтесь с инструкцией к сварочному аппарату. Определите НОМИНАЛЬНУЮ МОЩНОСТЬ и ТОК сварочного аппарата. Эти два параметра являются ключевыми для принятия решения о покупке удлинителя.
Как правило, бытовые инверторы и трансформаторы рассчитаны на номинальную мощность от 4,0 КВт до 5,5 КВт при номинальном токе 16 Ампер. ВНИМАНИЕ! Не путайте со сварным током, значение которого может варьироваться от 20-160 Ампер.
Аппараты свыше 5,5 КВт подходят под классификацию полупрофессиональных и профессиональных сварочных аппаратов.

2. Определите ИНТЕНСИВНОСТЬ использования сварочного аппарата. Интенсивность работы определяется — частотой использования, длинной непрерывного сварного шва.
Если предполагается использовать сварочный аппарат для сварки небольших деталей или для сварки малых форм: теплица, беседка, мангал, забор, крыльцо и прочее, вплоть для использования в домашнем строительстве, такое применение можно условно отнести к использованию С МАЛОЙ ИНТЕНСИВНОСТЬЮ.
Использование аппарата на производстве, при крупном, промышленном строительстве, при ежедневной постоянной сварке металлов, то условно отнесем сварочный аппарат к использованию С БОЛЬШОЙ ИНТЕНСИВНОСТЬЮ.

Эти условия являются первоочередными при выборе удлинителя для сварочного аппарата. Они определяют выбор сечения провода.

Для бытовых сварочных аппаратов (инверторов) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением. При выборе удлинителя для сварочного обращайте внимание на сечение провода!

Если мощность сварочного аппарата свыше 6,0 КВт или интенсивность использования инвертора, трансформатора высокая или сварочный аппарат рассчитан на 380 Вольт, то можно:

либо заказать удлинитель сечением свыше 2,5 мм по телефону 8-495-778-39-90 или отправьте заказ на нашу электронную почту

либо выбрать готовый удлинитель на 380 Вольт можно в сериях: СПЕЦИАЛИСТ (удлинители на 380 Вольт в бухтах) или ПРОФЕССИОНАЛ (удлинители на 380 Вольт на металлической катушке).

ПРИМЕР

Удлинитель на катушке 40 м «Лидер» КГ 3 х 2,5 мм
Цифра «3» указывает на то что провод имеет 3 жилы, «фаза», «нейтраль» и «земля», то есть удлинитель имеет заземление.

Цифра «2,5» — обозначает сечение каждой жилы.

Буквенный индекс КГ или ПВС обозначает марку провода удлинителя.

Рекомендации по выбору удлинителя для сварочного аппарата: инвертора / трансформатора

МЕТАЛЛИЧЕСКАЯ КАТУШКА ДЛЯ УДЛИНИТЕЛЯ РЕКОМЕНДУЕТСЯ. Она надежнее, чем удлинитель в бухте. Удлинитель на металлической катушке менее подвержен механическим и термическим повреждениям. Провод удлинителя удобнее хранить и использовать на катушке, он меньше перегибается, изламывается и не скручивается.

2, 3, 4 РОЗЕТКИ НА УДЛИНИТЕЛЬ — ПРЕДПОЧТИТЕЛЬНЫ. При сварочных работах часто требуется подключение доподнительного инструмента: болгарки, электроножовки, шлифовальной машины и т.д. для резки металла и зачистки швов.

ПРОВОД КГ СОВЕТУЕМ. Провод КГ удлинителя подвержен механическим и термическим повреждениям в меньшей степени чем провод ПВС. Он имеет обрезиненную защиту. КГ провод не подведет вас при отрицательных температурах. Он морозостоек до -40 градусов Цельсия.

НЕ СОВЕТУЕМ АВТОМАТ ЗАЩИТЫ ДЛЯ УДЛИНИТЕЛЯ, ПРИМЕНЯЕМОГО ДЛЯ СВАРКИ. Сварочные аппараты, как правило, имеют свою защиту по току и от перегрева. Дополнительный автомат защиты — излишен.

ОСОБО ВАЖНО ПРИ ЗАКАЗЕ УДЛИНИТЕЛЯ НА 380 В ДЛЯ СВАРКИ. На удлинителе необходимо иметь 1, 2 розетки на 220 В для дополнительного подключения вспомогательного электроинструмента.

Метки товаров

Категории товаров

• Для сборки: катушки для удлинителей без провода и кабеля и комплектующие к ним
• Опции для удлинителей.
• Сетевые фильтры
• Удлинители 100 метров в бухтах серии «Паритет»
• Удлинители 100 метров на катушках.
• Удлинители 220 вольт на пластиковой катушке «ЭКСПЕРТ»
• Удлинители 220/380 Вольт на металлической катушке серия «Профессионал»
• Удлинители 380 Вольт в бухтах серии «Специалист»
• Удлинители 380 Вольт на металлической катушке серия «Профессионал»
• Удлинители без заземления
• Удлинители в бухтах серии «Авангард»
• Удлинители в бухтах.
• Удлинители морозостойкие на катушке с одной выносной розеткой провод КГ серия «Колыма»
• Удлинители на 220 Вольт
• Удлинители на 220/380 Вольт комбинированные
• Удлинители на 380 Вольт
• Удлинители на катушках.
• Удлинители на катушке металлической на 220 Вольт: ФАВОРИТ
• Удлинители на металлической катушке с влагозащитными розетками серия «Лидер»
• Удлинители на пластиковой катушке с влагозащитными розетками серия «Мастер»
• Удлинители на пластиковой катушке с одной выносной розеткой серия «Атлас»
• Удлинители на пластиковой катушке серия «Умелец»
• Удлинители переноски
• Удлинители рулетки
• Удлинители с заземлением
• Удлинители силовые в бухтах серия «Паритет»
• Удлинители силовые на металлической катушке серия «Бригадир»
• Удлинители ШВВП
• Удлинители электрические бытовые

Удлинители широко используются в промышленности, промышленном и домовом строительстве, в службах городского хозяйства, в нефте- и газодобывающих отраслях, в домашнем и садовом хозяйстве.

Ассортимент удлинителей порядка 400 наименований, в наличии и на заказ.

Оптовые и розничные продажи удлинителей у нас.

По вашим техническим условиям и схемам возможно изготовить любые промышленные партии силовых удлинителей на катушках и в бухтах длиной до 100 метров и более.

Мы всегда рады вашему звонку и ответим на любые вопросы по телефонам

☏ Мск: ☏ +7 (916) 456-50-08

в рабочее время:
Пн-Чт 10:00 — 18:00
Пт 10:00 — 17:00
Сб-Вс — выходной

Также вы можете обратиться в нашу службу поддержки по электронной почте. Для этого перейдите, пожалуйста, на страницу контактов.

Наша компания ВСЕ УДЛИНИТЕЛИ обеспечит вас надежными силовыми удлинителями! От консультаций по всем тематическим вопросам, до доставки товара.

По Вашим чертежам и эскизам изготовим качественные эксклюзивные и неповторимые удлинители, которые прослужат вам долго и облегчат вашу работу.

Удлинители под ваши запросы по вашим техническим условиям! Обеспечим постоянные поставки.

Доставляем катушки без проводов, остальное вы производите сами.

Кабель для сварочного аппарата: марки, характеристики, как выбрать

Нередко кабели, поставляемые вместе со сварочными аппаратами, короткие и имеют алюминиевый сердечник, который быстро перегревается. Чтобы укомплектовать свой инвертор надежными шнурами для электрододержателя и зажима массы, нужно разобраться, какие марки сварочного провода бывают, и на что обращать внимание при выборе. Так, Вы сможете подобрать кабель для сварочного аппарата, которым будет комфортно работать при любой температуре воздуха, а сама электрическая магистраль сможет выдерживать оказываемые нагрузки.

Марки сварочного кабеля и их характеристики

Поскольку сварочный кабель испытывает повышенные нагрузки как со стороны аппарата, так и от внешних факторов (строительные условия, трение о землю или бетон, нагрев, мороз), то от правильности выбора зависит срок его службы и эффективность. Сперва вникнем, какие существуют сварочные кабели и в чем их отличия.

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера. Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ.

Сварочный кабель КГ-ХЛ.

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40. +40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Как выбрать сварочный кабель

Разобравшись в маркировке товаров, перейдем к практичным советам по выбору. Сварочный кабель должен соответствовать аппарату, с которым он будет взаимодействовать. Существуют и другие параметры, подбираемые исходя из предстоящих задач по сварке.

Какой должна быть жила сварочного кабеля

Сварочный кабель, присоединяемый от аппарата к держателю и массе, может быть одножильным (например, 1х16). Первая цифра означает, что в разрезе у него сердечник общий, не разделенный на две или три изолированные линии под единой оболочкой. Такое исполнение уменьшает нагрев и содействует ускоренной передаче напряжения от источника к держателю.

Одножильный сварочный кабель.

Многожильные кабеля обозначаются 11х30, где первая цифра указывает на наличие 11 раздельных жил. Такое исполнение применяется на промышленных установках, использующих напряжение 500 А и выше.

Многожильный сварочный кабель.

Сама жила бывает алюминиевой или медной. В магазинах чаще всего комплектуют сварочные аппараты алюминиевыми кабелями, поскольку они дешевле. Этого достаточно для начинающего сварщика или редкого использования инвертора.

Алюминиевый сварочный кабель.

Профессионалы же всегда устанавливают медные кабели, поскольку у них удельное сопротивление в 7 раз меньше, чем у алюминия. В результате потери тока сокращаются. Еще медь лучше гнется и меньше греется.

Медный сварочный кабель.

Китайский дешевый кабель может называться медным, но содержать Cu не более 70%. Это легко заметить по тусклому цвету жилы в разрезе. Для бытовых нужд товар подойдет, а вот для производства лучше от него отказаться.

Сечение сварочного кабеля

Внутри металлического сердечника находятся тонкие проводки, которых может быть от 30 до 1000. Их общее сечение выбирается по мощности аппарата и используемого тока. Например, кабель сечением 1х6 мм² рассчитан на максимальную нагрузку в 11 кВт с силой тока 80-100 А. Но никогда нельзя использовать расчетные значения по максимуму. Оптимально всегда делить их на 2. В итоге, такой провод подойдет для источника питания с потребляемой мощностью 5 кВт. При возрастании силы тока (А), необходимо увеличивать и сечение кабеля, иначе это все-равно, что пытаться заправлять автомобиль на АЗС через соломинку — суженный проход будет снижать производительность.

Чтобы не было потерь сварочного тока, сечение выбирают исходя из выдаваемой мощности аппарата по этой таблице.

Если Вы варите «двоечкой» на токе 80 А, то вполне можете обходиться тонким кабелем 1х6 мм². Но это не позволит применить электрод «тройку». Поэтому аппараты требуется комплектовать исходя из возможной максимальной силы сварочного тока. Для бытового инвертора на даче достаточно минимального показателя 1х16 мм². В мастерскую необходимо 1.25 или 1х50 мм². Работа кабелем с меньшим сечением приводит к его перегреву и расплавлению.

Требования к гибкости кабеля

Для сварки требуется кабель с гибкостью не ниже 4-го класса. Более жесткие провода будут выкручивать руки сварщику, их труднее сматывать для транспортировки, неудобно манипулировать держателем при ведении шва в потолочном или вертикальном положении.

Шнур с обозначением КГ относится к 5-му классу гибкости. У него диаметр «волоска» составляет 0.41 мм. Товары с маркировкой КОГ относятся к 6-му классу. Повышенная гибкость достигается за счет диаметра «волоска» 0.21 мм.

Изоляция кабеля

Оболочка кабеля изготавливается согласно ГОСТ 23286-78. Изоляция не должна быть тоньше 1.1-1.2 мм, чтобы надежно защищать токоведущую часть от оголения. Выпускают наружную обмотку из резины с добавлением различных компонентов. На ощупь она должна быть мягкой и гибкой. Класс изоляции обозначается буквами и указывает на максимальную температуру нагрева, которую способна выдержать оболочка.

Например: индекс F подразумевает 150 градусов, а Н — 180.

Длина сварочного кабеля и можно ли его увеличивать

Длина сварочного кабеля влияет на удобство перемещения сварщика, когда работы ведутся вдоль длинной конструкции (например забора) или на высоте. Тогда аппарат можно реже переставлять, и передвигаться только с держателем в руке. Для стационарной деятельности достаточно 2 метров на массу и 3 метра на держатель. Для цеха лучше купить на электрододержатель 5 метров.

Но удлинять кабеля по своему произволу нельзя. Увеличение длины повышает сопротивление, а значит сила тока будет снижаться.

Максимальная длина рассчитывается по формуле:

Максимальный сварочный ток деленный на 100 = множитель.

Например, аппарат с показателем 160 А:100=1.6.

Сечение существующего кабеля нужно разделить на полученный множитель. Имеем кабель 1х25 мм². Если 25 разделить на 1.6, то получим 15 метров. Это максимальная длина, которую требуется разбить на массу и держатель, например 10 и 5 м. Если использовать кабель 20 м, то сила тока из аппарата 160 А понизится до 120 А. Каждое увеличение длины добавляет и вес, что сказывается на удобстве транспортировки.

Чтобы дорастить кабель, применяют медную опрессовку. Это обеспечивает плотный контакт и отсутствие перегрева. Скрутки не допускаются, поскольку создают дополнительное сопротивление.

Пример соединения кабеля опрессовкой.

Применяя эти советы получится выбрать сварочный кабель, точно соответствующий мощности аппарата и предстоящим задачам.
