Как сварить трубы отопления электросваркой?

Как сварить трубы отопления электросваркой

Основным способом монтажа автономных и централизованных систем является сварка отопления. В отличие от резьбовых соединений она не нуждается в регулярном обслуживании. При сварке труб отопления нужно учитывать, что соединение подвергается не только механическим, но и термическим воздействиям. Поэтому необходимо правильно выбирать электроды, иначе при нагреве он может треснуть.

Виды сварных швов и соединений

В зависимости от взаимного положения трубы соединяются:

встык, когда торцы примыкают друг к другу;
в тавр, если трубы расположены в виде буквы Т;
под углом, когда необходимо изменить направление на 45 или 90˚;
внахлест путем развальцовки торца одной трубы и одеванием его на другую.

В зависимости от возможности доступа к стыку соединение выполняется:

Горизонтальным швом, если монтируется вертикальный участок трубопровода.
Вертикальным при горизонтальном положении трубопровода.
Потолочным когда стык сваривается снизу. Такой шов приходится накладывать во время ремонта системы отопления при замене аварийного участка.
Нижним свариваются трубы при монтаже новых систем, когда есть возможность их поворачивания, чтобы электрод находился сверху стыка.

Подготовительные работы

Чтобы соединения получились без дефектов, перед сваркой труб отопления электросваркой проводится подготовка. Проверяется перпендикулярность среза торцов относительно оси, при необходимости корректируется. С кромок снимаются фаски, оставляя притупление 2 мм, чтобы угол между ними был 65 — 70˚. Поверхность труб на расстоянии не менее 1 см от стыка зачищается до блеска наждачной бумагой и обезжиривается растворителем.

Выбор электродов

В большинстве случаев сварку металлических труб отопления ведут плавящимися электродами. При толщине стенок до 5 мм достаточно диаметра 3 мм, до 10 мм — 4 мм. Величина сварочного тока при соединении встык устанавливается 90 — 110 А, внахлест — не менее 120 А. Неплавящиеся электроды из вольфрама или графита с использованием присадочной проволоки и инертного газа используются редко. Область применения стальных электродов зависит от состава покрытия:

целлюлозное (с маркировкой C) предназначено для сварки магистральных трубопроводов большого диаметра;
с рутилово-кислым (RA) часто применяются при монтаже коммунальных систем водо и теплоснабжения;
рутиловое (RR) позволяет создавать швы лучшего качества, чем предыдущий вариант;
рутилово-целлюлозное (RC) повышает прочность сварочного соединения при вертикальном монтаже;
универсальное (B), оно же основное, используется при сварке труб разного диаметра и толщиной стенок, работающих в широком диапазоне температур.

Процесс сварки трубы отопления

Прежде чем сваривать трубы отопления электросваркой их нужно прихватить между собой в нескольких местах, чтобы зафиксировать в нужном положении. Если диаметр не превышает 30 см достаточно четырех точек длиной по 5 см, расположенных крестообразно. Трубы большего размера прихватываются с интервалом 25 — 30 см по окружности. Прихватка выполняется теми же электродами, которыми будет свариваться стык.

На стык накладывается непрерывный шов, продвигая электрод вдоль стыка до полного соединения заготовок. Для глубокого прогрева металла его наклоняют под углом 30 — 60˚ назад, заставляя сварочную ванну двигаться за ним. Для поверхностного прогрева положение меняется на противоположное.

Если толщина стенок не превышает 6 мм, накладываются два шва, один поверх другого. Металл до 12 мм сваривается тремя слоями. При стыковке толстостенных труб отопления накладываются четыре и более шва. Перед наложением следующего слоя нужно дождаться остывания предыдущего и удалить с него шлак.

При сварке поворотного стыка, когда меняется направление трубопровода полезно пользоваться специальным вращателем. С его помощью заготовки закрепляются в нужном положении, обеспечивая свободный доступ к стыку со всех сторон. Если такого приспособления нет, на доступную часть окружности накладывают два шва. Затем трубу поворачивают вручную и поэтапно сваривают остальные участки. Сварку неповоротного стыка начинают снизу, продвигая электрод вверх.

Полезные советы и возможные ошибки

Чтобы правильно варить трубы отопления не следует пренебрегать рекомендациями специалистов:

сварку труднодоступных мест удобней проводить согнутым электродом, используя зеркальце для контроля;
при смене электродов шов продолжается с накрытием в 1,5 см уже наложенного;
качество сварного соединения улучшится, если верхний шов выполнять в обратную сторону от нижнего, заканчивая его в другом месте;
прямая полярность при сварке постоянным током обеспечивает лучший прогрев металла, чем обратная.

Причиной появления дефектов часто становится невнимательность новичков и самоуверенность опытных сварщиков. Например, даже незначительное отклонение шва в сторону приводит к нарушению герметичности соединения. Изменение длины дуги во время сварки заканчивается образованием пустот и непроваров. Новички не замечают этих нюансов, а опытные считают, что на такие мелочи не стоит обращать внимание. По независящим от сварщика причинам дефекты образуются из-за некачественного оборудования и материала труб.

Контроль качества сварного соединения

Завершив электросварку, наружным осмотром определяется наличие прожогов, пор, свищей и других видимых дефектов. Для выявления микротрещин, незаметных невооруженным глазом, обычно смонтированный участок подключают к отопительной системе. Если на швах не появятся капельки воды, работа проведена качественно. Такой способ проверки приемлем в частном доме, где систему можно заполнить в любое время.

В квартирах с центральным отоплением проверку качества сварных соединений в летний период проводят с помощью компрессора. На концы труб ставятся заглушки, стыки обмазываются мыльной пеной, закачивается воздух под давлением. Места, где есть изъяны, определяются по пузырькам на их поверхности.

Замену или монтаж новых труб отопления лучше делать летом, чтобы большую часть сварочных операций выполнять на улице. Вблизи от места работы в помещении не должно быть легковоспламеняющихся материалов. Если опыта сварки труб пока маловато сначала можно сварить несколько ненужных обрезков, чтобы потом не портить новые заготовки.

Можно ли варить трубы отопления электросваркой и как это сделать

Каждый хозяин загородного дома и дачи должен уметь обращаться со сварочным аппаратом и работать с металлом. Это устройство требуется для всех ремонтных и монтажных работ, где присутствуют металлические трубы. Оно помогает сделать соединение герметичным. Советы специалистов помогут разобраться новичкам, как варить трубы отопления электросваркой правильно.

Работа с электросваркой

Подготовка поверхности

Перед тем как варить трубы электросваркой, нужно подготовить их к процессу соединения. Последовательность подготовки поверхности:

Трубы должны соответствовать всем параметрам, которые указанны в проекте. По всей длине они должны иметь равномерную толщину стенок, а срез должен быть круглым.
Трубу подрезают под углом в 90° и на расстоянии в 1 см от среза зачищают до блеска.
Затем срез обезжиривают. Для этого удаляют все масляные подтеки и счищают ржавчину. Если есть краска, то ее снимают.

При необходимости торец дополнительно обрабатывают. Кромка среза трубы должна иметь угол раскрытия в 65° с величиной притупления до 0,2 см. Такой срез поможет качественно соединить изделия.

Разновидности сварных швов и соединений

Сварку стальных труб производят сварочным аппаратом методом плавления. Сварочный аппарат из переменного тока образует постоянный и посредством электрической дуги нагревает локальный участок изделия до нужной температуры. Формирование электрической дуги происходит на металлическом стержне (электроде). Там где работает дуга, образуется специальная атмосфера, которая при плавлении металла не позволяет ему окисляться. Благодаря качественному сварному шву протечки полностью исключены, т. к. соединение получается герметичным.

Есть много способов наложения швов. Какой способ выбрать, это зависит от толщины труб и материала, из которого они изготовлены. Основные типы швов:

в тавр;
встык;
внахлест;
угловые.

Также важно учитывать расположение труб по отношению друг к другу:

Нижний шов. Во время сварочных работ электрод располагают над соединяемыми элементами. При таком способе сварщику хорошо видны все свариваемые участки, поэтому данный метод является самым удобным.
Потолочный шов. Электрод располагают под свариваемым элементом. При этом оператор поднимает руку вверх и держит над головой, поэтому этот способ применяют только во время ремонта или при замене деформированного участка трубы. При обустройстве новой системы его не используют.
Вертикальный шов. Такой способ соединения применяют, если 2 трубы располагаются горизонтально. Сварщик проводит электродом движения вверх и вниз и снизу вверх (в вертикальном направлении).
Горизонтальный шов. Часто горизонтальными соединениями делают монтаж отопительных и водопроводных систем. При этом две трубы находятся в вертикальном положении.

Разновидности электродов

Электрод — тонкий металлический стержень, который покрыт специальным составом. Он защищает металл от возникновения коррозийного налета и от него зависит, каким получится сварочный шов. Чтобы разобраться, какими электродами варить трубы, нужно рассмотреть свойства каждого из них. Главные параметры, по которым классифицируют электроды — это вид покрытия и тип сердцевины. Изделия бывают с плавящей и неплавящей сердцевиной.

Для изготовления плавящей сердцевины используют сварочную проволоку с разным диаметром, который подбирают в зависимости от вида работ.
Для изготовления неплавящей сердцевины используют вольфарм, графит или электротехнический уголь.

Читать еще: Как правильно варить аргонодуговой сваркой?

Электроды покрывают целлюлозным, рутиловым, рутилово-кислотным или рутилово-целлюлозным покрытием.

Выбор сварочного аппарата

Сварочные аппараты бывают трех типов. Какой из них выбрать, это зависит от метода сварки и обрабатываемого материала. Виды устройств:

Понижающие сварочные трансформаторы. Это надежное устройство, которое применяют для сварки углеродистой стали. Качество шва — среднее.
Сварочные выпрямители. Подходят для углеродистого и алюминиевого материала, а также для нержавейки. Качество шва — высокое.
Сварочные инверторы. Универсальное устройство, которое подходит для любого материала.

Нельзя при сварке труб отопления электросваркой использовать испорченное оборудование. Поэтому перед началом работ аппаратуру тщательно проверяют.

Технология проведения работ

Вначале необходимо подготовить рабочее место и средства защиты. Чтобы разобраться, как правильно варить трубы отопления, нужно попрактиковаться на отдельном куске металла. Для этого понадобится толстая труба и универсальный электрод диаметром от 3 мм и выше, т. к. с ним легче учиться делать швы. Процесс работы:

На одном сварочном кабеле есть держатель. В него вставляют электрод, затем подключают кабели.
Аппарат имеет 2 кабеля и 2 выхода тока с положительной и отрицательной полярностью. Конец одного кабеля оснащен зажимом, который подключается к детали, конец второго — это держатель для электрода. Полярность выбирают в зависимости от вида работ. Наилучший прогрев металла происходит с прямой полярностью.
Зажечь дугу можно 2 способами. Для этого кончиком электрода постукивают несколько раз по детали или проводят вдоль шва (чириканьем).
Какого типа получится сварной шов на трубе, зависит от наклона электрода. Основной наклон составляет 30-60°. Чтобы сделать глубокий прогрев металла, наклон электрода делают «углом назад». При этом ванна и расплавленный металл поступают за электродом. Если требуется поверхностный прогрев, тогда угол наклона меняют в противоположную сторону.

Для каждого материала и типа шва применяется свое движение электрода. Для домашних работ достаточно освоить некоторые из них. Во время работы важно следить за величиной и состоянием сварной ванны. Для этого движения ускоряют или замедляют.

Как сварить пластиковые трубы

Сварка пластиковых труб проходит по особой технологии, т. к. из-за высокой температуры внутри них часто образовываются наплывы. Поэтому выполнять сварочные работы нужно аккуратно. Но если температура будет слишком низкой, то детали не зафиксируются. Порядок работ:

Сварочный аппарат устанавливают на подставку и разогревают до 260° C.
В насадку для сварки вставляют конец пластиковой трубы и подходящего диаметра фитинг таким образом, чтобы они располагались в одной плоскости.
Если труба толстая, то уровень температуры увеличивают. Когда детали прогреются, их достают из устройства и соединяют.

Когда шов застынет, трубу проверяют на наличие протечек. Спайку изделий с большим диаметром (свыше 63 мм) проводят стык в стык. Срез торцовых труб расплавляют и соединяют, при этом сильно надавливая друг на друга. При муфтовой и раструбной спайке используют ручные приборы. Они оснащены центрирующим элементом и насадками, которые удерживают заготовки. Все детали трубопровода загоняют в разогретый сварочный аппарат и делают спайку. Чтобы детали соединились, всю работу проводят быстро.

Возможные ошибки в процессе

Качество готового изделия может стать низким из-за дефекта сварного шва. Дефект может находиться внутри или снаружи изделия, а также быть сквозным. Причины, из-за которых он возникает во время сварки металлических труб отопления и других изделий:

из-за дешевого материала низкого качества;
из-за некачественного оборудования;
когда нарушается технологический процесс работы;
из-за неопытности сварщика.

Иногда сварщики делают усиление шва до 4 мм. Из-за такой ошибки он становится хрупким. Высота усиления не должна превышать 2 мм, тогда шов будет иметь максимальную прочность.

Сварка труб в труднодоступных местах

Особенности процесса сварки труб отопления

Сварка труб отопления является основным способом сборки бытовых и промышленных коммуникаций. Соединения этого типа не требуют никакого ухода, как клееные или резьбовые, но подвергаются постоянной тепловой и механической нагрузке. Исходя из этого, нужно внимательно подбирать инструменты, материалы и тщательно соблюдать технологию проведения сварочных работ. Нарушение правил стыковки металла приводит к появлению трещин и развитию коррозии. Если планируется выполнение данной процедуры своими руками, следует разобраться, какими способами проводится сварка отопления, а также с профессиональными приемами для достижения качественного и долговечного результата.

Набор инструментов и оборудования

Сварка труб отопления электросваркой начинается с подготовительного этапа:

Подготовка мастера. Необходимо соответствующим образом обустроить рабочее место, обеспечить соблюдение мер безопасности, при необходимости еще раз перечитать инструкцию по обращению с оборудованием и материалами. Чтобы варить трубы электросваркой, потребуются защитные приспособления. К ним относится специальный огнеупорный костюм (штаны, куртка, шапка с ливреей), маска, обувь и краги. Необходимо позаботиться о качественной вентиляции.
Подготовка инструментов и материалов. Следует уделять внимание каждой мелочи, так как от этого зависит удобство работы и качество конечного результата.

Чтобы сварить отопление, нужны такие инструменты и приспособления:

сварочный аппарат с запасным держателем;
болгарка с режущими и шлифовальными дисками;
металлическая щетка;
наждачная бумага разной зернистости;
молоток;
запас электродов;
тиски;
струбцины;
стальные или асбестоцементные листы для защиты стен от капель металла и копоти;
брезент, чтобы накрывать половое покрытие.

Перед тем как сваривать трубы электросваркой, необходимо проверить соответствие кабелей, розеток и автоматов в щитке показателям подготовленного аппарата. Они должны быть достаточно мощными, чтобы выдержать большую нагрузку, которую создает даже бытовое оборудование.

Технология сварки пластиковых труб

Полипропилен постепенно вытесняет сталь, так как при относительно небольшой стоимости обладает рядом положительных характеристик. Пластиковые трубопроводы рассчитаны на высокое давление, отличаются легкостью, гладкими внутренними стенками и отличным внешним видом. Но трубопровод будет эффективно выполнять свои функции, если все стыки будут прочными и герметичными. При этом следует учитывать, что при пропускании горячей воды температурой свыше 110 градусов полимер становится мягким и начинает увеличиваться в размерах. Поэтому для монтажа отопления используются только армированные стекловолокном или алюминиевой фольгой изделия.

Для стыковки звеньев используется специальный паяльник. Прибор двухсторонний, с одного края патрубки для внешнего, а с другого — для внутреннего нагрева стыкуемых деталей.

Для их соединения используются такие фитинги:

муфты;
переходники;
углы;
тройники;
крестовины;
резьбовые фланцы для присоединения к батарее отопления.

При пайке полипропиленовых коммуникаций используется принцип диффузии под воздействием нагревания. Края соседних звеньев плавятся, вещество смешивается и образует монолитное соединение.

Процесс сваривания полимерных деталей осуществляется по такой методике:

Составление схемы обвязки отопительной системы.
Выпиливание заготовок определенной длины. Делается поправка на величину погружений труб в отверстия фитингов и размеры самих фитингов.
Разогрев паяльника, пока не загорится зеленый индикатор. Это свидетельство, что можно начинать сборку.
Присоединение деталей к прибору на патрубки соответствующего диаметра. Греть их нужно в соответствии с показаниями таблицы, которой комплектуется оборудование.
Соединение трубы и фитинга. Делается это строго в одном направлении, пока внутренняя деталь не упрется в стопорный выступ в фитинге. Проворачивать изделия, двигать ими вперед-назад нельзя. Допускается коррекция по углу стыковки.
Охлаждение. Необходимо выдержать стык в статичном положении столько времени, сколько прописано в инструкции к прибору. Только после этого можно продолжать сборку.

В отличие от металлических полимерные трубы нуждаются в поддержке вертикальных и горизонтальных прогонов. Каждые 100-150 см их фиксируют на стенах пластиковыми распорными хомутами. После сборки полипропиленовые коммуникации в дополнительной отделке и последующем обслуживании не нуждаются.

Технология сварки металлических труб

Чтобы соединение было крепким и герметичным, перед монтажом необходимо подготовить детали системы. Следует проверить ровность краев, снять фаски и отшлифовать металл на расстоянии 10 мм от среза. После этого нужно обработать зачищенные места растворителем, чтобы их обезжирить.

Чтобы сваривать трубы различного предназначения используются электроды с таким составом покрытия:

рутилово-кислое (RA) — для монтажа холодного и горячего водоснабжения в коммунальной сфере;
рутиловое (RR) — для сборки отопительных систем, работающих под высоким давлением;
рутилово-целлюлозное (RC) — применяется в конструкциях, требующих обеспечения высокой надежности стыков;
универсальное (B) — для сборки всех видов трубопроводов в жилом секторе и на производстве.

Читать еще: Сварка полуавтоматом в среде углекислого газа ГОСТ

Варить трубы из металла можно используя такие технологии:

Электросварка. Проводится вручную или с помощью автомата. Принцип действия основан на создании электронной дуги, возникающей при коротком замыкании. Этот процесс сопровождается выделением большого количества тепла, вызывающего плавление металла. Для создания шва используются плавящиеся или неплавящиеся электроды.
Газовая сварка. Стыки труб плавятся под воздействием горящего газа, одновременно с накладыванием на него металла, выполняющего функцию соединительной муфты. Образуется монолитный стык, имеющий однородную структуру с соседними деталями.
Холодная сварка. Данный метод применяется при монтаже трубопроводов низкого давления или их ремонтах в труднодоступных местах. Суть метода состоит в обматывании вокруг стука бандажа, пропитанного клеящим составом быстрого застывания.

Выбор варианта является правильным, если соответствует особенностям системы и характеристикам теплоносителя.

Классификация сварных швов

Заварить стык можно разными способами исходя из особенностей конструкции и толщины обрабатываемого металла.

Существует такая классификация сварных швов:

По внешнему виду — плоские (нормальные), ослабленные (вогнутые) и усиленные (выпуклые).
По протяженности — сплошные (непрерывные, замкнутые), прерывистые (точками, отрезками). По длине швы подразделяются на короткие (до 25 см), средние (26-100 см) и длинные (более 101 см).
По выполнению — горизонтальные (на вертикальных участках), вертикальные (на горизонтальных прогонах), потолочные (когда стык делается снизу), нижние (электрод сверху шва).
По действующему усилию — фланговые (вдоль оси), лобовые (поперек оси), косые (поперек), комбинированные (сочетание видов).
По числу слоев и проходов — однослойные (один проход) и многослойные (несколько проходов).

При правильном монтаже отопительной системы могут выполняться все перечисленные швы. При необходимости сварка ведется и с внутренней стороны труб.

Основные типы сварных соединений

По месту расположения в пространстве швы делятся на такие типы:

угловые — детали находятся под углом;
тавровые — соединение торца и боковой части элементов;
стыковые — трубы соединяются в одной плоскости;
нахлесточные — детали накладываются друг на друга;
торцовые — примыкание боковых поверхностей фрагментов.

В ходе работы мастер выбирает наиболее удобный для себя и соответствующий техническим условиям способ сваривания деталей.

Технология сварки труб электросваркой. Полезные рекомендации

Бытует мнение, что сварка труб – это довольно простая технологическая операция, с которой способен справиться даже новичок.

Действительно, казалось бы, что тут сложного. Детали довольно большие, соединяемые поверхности хорошо подогнаны друг к другу и обработаны, материал качественный. На первый взгляд, есть все необходимое для формирования эстетичного и прочного шва!

На практике, однако, выходит совершенно иначе. Процесс этот довольно труден, в особенности, если речь идет о формировании полноценного трубопровода, работающего под давлением. К работе с его сегментами привлекают лучших специалистов.

Почему так происходит? Как выполнить сварку с высоким качеством, не обладая значительным опытом? Каких советов и рекомендаций стоит придерживаться?

Основная технология

Наиболее распространенной и востребованной методикой является электродуговая сварка.

Да, у нее есть альтернативы в виде газовой сварки, но ее неоспоримые преимущества заключаются в простоте, минимальном наборе оборудования и результате, соответствующем самым строгим стандартам.

Даже при конструировании магистральных трубопроводов используется именно этот метод. Чтобы добиться высокого качества, необходимо отнестись к работе со всей ответственностью.

Выбор электродов

Соединение сегментов стальных трубопроводов должно вестись при помощи качественных расходных элементов, иначе вряд ли удастся достичь хорошего результата.

Например, если речь идет о выборе электродов, то лучшими считаются следующие модели:

АНО-21, АНО-24 и МР-3. Функционируют на переменных токах. Допускается работа даже при мокрой обмазке. Стоимость изделий невысока, что объясняет их востребованность в быту, они идеально подходят для того, чтобы соединить конструктивные элементы ворот, теплиц и других конструкций небольшой массы, не испытывающих высоких нагрузок. Работа с трубопроводами, транспортировка среды в которых ведется под значительным давлением, не допускается.
УОНИ. Качество сердечников заслуживает лестных отзывов даже со стороны профессиональных сварщиков, но они имеют минус – работа не может вестись с высокой скоростью. Необходимо постоянно следить за стабильностью дуги, шов наплавляется постепенно, так что у работника должен иметься определенный опыт взаимодействия с классическими электродами АНО и МР.
Отлично для металлических труб подходят электроды LB-52U. Это японская разработка. Именно ей отдают предпочтение при реализации крупных проектов. Они формируют ровную и стабильную дугу, получаемый шов сочетает в себе прочность и эстетичность. Минус – довольно высокая стоимость, но подходят они и специалистам, и новичкам.

Посмотрите видео по теме, какие электроды использовать для сварки труб:

Основные методы

Соединение может выполняться одним из следующих способов:

Встык, когда соединяемые трубы размещаются друг напротив друга. Наиболее распространенный вариант, отличающийся относительной простотой реализации. Впрочем, и он характеризуется определенными сложностями. Первый момент – работу лучше вести снизу. Второй момент – необходимо тщательно проваривать металл, чтобы глубина провара соответствовала толщине стенки.
Внахлест. Данный метод ориентирован на соединение элементов, изначально различающихся по диаметру, либо сегментов, один из которых развальцован, то есть его диаметр увеличен намеренно, методом механического воздействия.
Тавровое соединение выполняется под 90-градусным углом.
Угловое соединение предполагает, что угол между соединяемыми отрезками менее 90 градусов.

Полезные рекомендации

Перед тем, как варить трубы электросваркой, стоит запомнить ряд советов, следование которым упростит процесс, а также улучшить качество конечного результата:

Если соединение осуществляется стыковым или тавровым методом, то лучше всего показывают себя электроды, диаметр которых варьируется от 2 до 3 миллиметров.
Рекомендуемая сила тока – от 80 до 100 ампер, исключение составляет только сварка внахлест, когда ее рекомендуется увеличить до 120 ампер.
При заполнении сварочного шва нужно ориентироваться на то, чтобы подъем металла над плоскостью элемента достигал 2-3 миллиметров.
Если труба имеет в сечении не привычные овалы или круги, а профили, то есть прямоугольники и квадраты, то используется точечный способ ее соединения.

Суть его состоит в том, что изначально нужно сварить небольшой участок с одной из сторон. Далее – аналогичный участок на противоположной стороне, после – на оставшихся двух плоскостях. Только после этого труба сваривается окончательно.

Данный подход дает возможность исключить вероятность коробления изделия при повышении температуры, его геометрия остается стабильной.

Подготовительные операции

Окончательное качество стыковки зависит не только от профессионализма сварщика и использования “правильных” электродов, но и от того, насколько грамотно выполнена предварительная подготовка.

Заключается она в следующих операциях:

Проверка соответствия геометрии соединяемых элементов выбранной технологии. Необходимо помнить, что толщина стенок должна быть идентичной, иначе не удастся полноценно проварить толстостенную трубу, а в случае работы с тонкостенным изделием, наоборот, увеличивается риск сквозного прожога.
Не допускается наличие дефектов на свариваемых изделиях, будь то трещины, заломы или деформации. В процессе температурного расширения они могут превратиться в участки полного разрушения конструкции.
Не допускаются геометрические отклонения среза. Его угол должен составлять 90 градусов, иначе сварочный шов окажется недостаточно прочным, возникнут проблемы с его формированием, что будет представлять угрозу разрушения всей конструкции.
Кромки соединяемых труб необходимо зачистить до появления блестящей металлической поверхности, для чего применяется грубая наждачная бумага или специальная щетка. Минимальная протяженность зачищаемого участка – сантиметр от кромки.
Удаляются жировые и другие загрязнения, следы краски и проявления коррозии. Наиболее эффективное средство удаления – химический растворитель.

В этом видео показывается, как подготовить кромки трубы под просвет с помощью болгарки:

Особенности процесса

Технология сварки труб предполагает следование следующим правилам:

Шов должен быть беспрерывным, то есть заканчиваться в точке своего начала. Отрывы электрода от поверхности не допускается. Выполнить правило невозможно, если диаметр трубы слишком велик. В такой ситуации используется многослойная сварка. Число слоев нужно соотносить с толщиной стенок.

2 слоя соответствуют толщине менее 6 миллиметров, 3 – от 6 до 12, 4 – более 12. Перед нанесением последующих слоев нужно убедиться, что первый полностью остыл.

Перед тем, как сварить две трубы, их нужно зафиксировать. Прихватка упростит работу, исключит поперечные и продольные перемещения, позволит сформировать ровный и прочный шов без лишних усилий.
При толщине стенки трубы более 4 миллиметров допускается формирование коренного шва, основная особенность которого – заполнение области между соседними кромками на полную глубину. Альтернатива коренному шву – валковый аналог, который идентифицируется по 3-миллиметровому валику сверху шва.
Проверка качества шва. Он простукивается молотком, что позволяет удалить включения шлака. После этого проводится визуальный осмотр, не допускаются трещины, участки с недостаточным проваром, сколы, выемки, прожоги.

Читать еще: Выбор электродов для сварки инвертором

Если по трубам будет транспортироваться жидкость или другая среда, находящаяся под давлением, то проводится тестовый запуск, позволяющий определить герметичность.

Полезное видео

Посмотрите видео, где опытный сварщик показывает, как просто и быстро варить трубы начинающим:

Видео для начинающих сварщиков, сварка труб полумесяцем:

Заключение

Итак, сварное соединение труб – дело ответственное, но при должном подходе, внимательном отношении с ним могут справиться и новички. Главное – делать все по инструкции, не отступать от технологии, помнить обо всех мелочах.

Как варить трубы отопления электросваркой

Как варить отопительные трубы электросваркой

Как варить трубы электросваркой

Способность работать с металлом, а, в особенности обращаться со инверторным аппаратом – один из очень полезных способностей для дачника, коттеджа или же просто умельца на все руки. Ремонт и монтаж системы или конструкции, где применяются трубы из металла – теплоснабжение, канализация, подъемные ворота из профиля, просит применения электрической сварки для формирования надежных соединений.

Смысл процесса такая: металл или сплав при нагреве деформируется – плавится, и при соединении с краем иного изделия из металла происходит обоюдное проникновение частиц материала. Сформированные аналогичным образом новые связи относятся к молекулярным, что и дает большую прочность шва.

По способу сварка классифицируется на 3 группы.

Термическая – сварка плавлением (дуговая, лазерная и так дальше).
Термомеханическая – выполняется при помощи магнитоуправляемой дуги (стыковая).
Механическая – при помощи трения или взрыва.

Как источник нагрева выступают разные детали, в зависимости от их природы варить трубы можно 4 способами:

Сам процесс может быть ручным, автоматическим и механизированным. При этом доля ручного способа даже на фирмах составляет не меньше 20–30%, а при установке готовых отопительных систем в зданиях она резко становится больше.

Электрическая сварка собственными руками

В бытовых задачах и целях очень часто применяется дуговая электродная сварка, так как она считается наиболее доступным и простым способом и используется при любом расположении труб. Энергетическим источником тут выступает электродуга, а носителем – электрод. Домашние аппараты, используемые для электрической сварки, отличается низкой мощностью, не громоздки и работают от однофазной проводки.

Сварочный преобразователь электрической энергии – видоизменяет электрический ток сети в постоянный ток сварки. Прост в обращении, однако не в достаточной степени стабилизирует дугу.
Выпрямитель – выделяется более большой стабильностью дуги.
Преобразователь напряжения – видоизменяет электрический ток в постоянный через инверторный модуль, выделяется стабильностью дуги и небольшим весом.

Электрическая сварка выполняется при помощи плавящихся и неплавящихся электродов. Первые принимают участие в процессе, поставляя частицы для образования шва. Новичкам рекомендуют применять твёрдые электроды с плавящимся покрытием.

Диаметр электрода, как и вид применяемого аппарата, и именно способ сварки зависит от параметров изделия: состава материала, толщины стены, диаметра и так дальше. Во время работы с отопительными трубами или водопроводными, если речь не идет о магистральных конструкциях, очень часто применяются электроды диаметром в 3 мм – для электрической сварки изделий с толщиной стенок до 5 мм. Если параметр больше, или требуется формировать многослойный шов, то диаметр электрода обязан быть 4–5 мм.

Как просто и быстро варить трубы начинающим сварщикам

Швы отличают так: находящиеся снизу – самые легкие, горизонтальные – по окружности, вертикальные – вдоль трубы, и потолочные. Характер шва устанавливается расположением соединяемых компонентов. Он может накладываться пару раз. Так, к примеру, при толщине более 6 мм, требуется наложение 2 швов. На фото показывается сплошной шов.

Как варить трубы: технология

Перед сваркой трубы для водопровода чистятся – особенно поверхность внутри, если кромка неравномерная, то концы выпрямляются или обрезаются. Потом края и с внутренней, и с наружной стороны зачищаются до металлического блеска. Ширина участка – не меньше 1 см.

При большом диаметре или толщине стены рекомендуется сделать подготовительный прогрев – территория составляет не меньше 0,75 см. Аналогичным образом предупреждается возникновение закалочных структур.

Электрод ставится в держатель аппарата, активируется подача тока – для этого необходимо чиркнуть стержнем по металлу. Сила тока устанавливается толщиной стены изделия.
После возникновения дуги электрод держиться в стыковочном месте на расстоянии не меньше 3 и не больше 5 мм. Очень удобным полагают наклонный угол электрода к плоскости участка в 70 градусов, как это показано на фото.
Шов накладуется не ровным движением, а колебательным, имитируя распределение металла через стык на оба края. Траектория различная – серповидная, зигзагообразная, однако в итоге на стыке образуется плотный узкий валик.
После того как остынет с него молоточком сбивается шлак. Если толщина стенок большая, накладуется второй и даже 3-ий шов с необходимым удалением шлака перед каждым другим этапом.
При толщине более 8 мм, следует варить первый шов ступенчато: окружность разбивается на участки, части свариваются в первую очередь через один, а на втором шаге – оставшиеся. Потом сверху накладуют сплошной шов.

Сварка неповоротного стыка с отрывом

Работы со сваркой относятся к опасным: брызги горячего металла, высокая температура дуги, ее яркость представляют нешуточную опасность. Благодаря этому варить трубы для водопровода или для отапливания следует с соблюдением техники безопасности: в первую очередь применение защитного щитка или маски, рукавиц из брезента, костюма или халата из плотной ткани – наиболее целесообразно брезент. Во время электрической сварки нужно, чтобы недалеко расположилось ведро с водой и большой тёплый шерстяной платок или кусочек брезента. На видео про то, как варить трубы для водопровода, рассказано более детально.

Учебное пособие для начинающих Прометеев или как сваривать трубы электросваркой

Электросварка труб профильных (на фото)– популярный способ соединения технических коммуникаций.

В наше время я увлекся проектировкой и строительством разных конструкций (альтанок, гаражей, выступов крыши для машин) из профилированных и простых труб. И, хотя чаще я применяю болтовые клиновые соединения, иногда необходимо прибегать к применению инверторного аппарата.

Благодаря этому у меня появилась идея рассказать вам про то, как правильно варить трубы электросваркой. И хотя для создания водопроводных инженерных сетей в настоящий момент очень часто применяется пластик, этот навык, я так думаю, пригодится всем домашним умельцам, которые любят что-то делать собственными руками. А уж тем более если у вас есть желание соорудить отопительную систему дома с котлом работающим на твёрдом топливе, где высокая температура носителя тепла не дает возможность применять полимерные материалы.

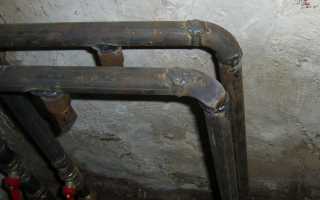

Вот подобную красоту можно создать собственными руками, если прочесть мои рекомендации и потренироваться в работе.

В общем, не буду отвлекать ваше внимание пространными обсуждениями, перейду сразу к сути вопроса.

Выбор электродов

Прежде чем варить отопительные трубы электросваркой или применять инверторный аппарат для строительства каркасных построек, стоит предпочесть электроды. От них, я так думаю, в большинстве случаев зависит, понравится ли вам результат вашей работы или вы потрудитесь как можно скорее реализовать инверторный аппарат и не помнить о нем больше.

Электроды для сварки – ключевой расходный компонент при выполнении сваривания.

Электрод, если кто не знает, это тонкий стальной стерженек, на который нанесено особое покрытие. Оно не только оберегает металл от ржавчины, как думают некоторые, но и принимает прямое участие в процессе создания сварочного шва, дополнительно обеспечивая устойчивую дугу.

Есть несколько параметров спецификации электродов, но я выделю два наиболее, с моей точки зрения, главных: вид сердцевины и вид покрытия.

Электроды с расплавляемой серединой.

По первому параметру электроды можно поделить на два варианта:

С плавящейся сердцевиной. Для ее изготовления применяется проволока для сварки. Толщина бывает разнообразной и зависит от варианта работ которые предстоит выполнить.
С неплавящейся сердцевиной. Материалом для производства подобного рода изделий служит вольфрам, электротехнический уголь или графит.

Электроды с вольфрамовой серединой применяются для выполнения специализированных работ по сварке.

Сейчас по поводу покрытия с защитным эффектом. Тут все более экстремальные и все встречавшиеся мне электроды я классифицировал на группы, которые занес в таблицу. Думаю, так пользоваться информацией вам будет очень удобно.

голоса

Рейтинг статьи
