Электроды для сварки в воде

Электроды для подводной сварки

Автор: Игорь

Дата: 14.07.2017

Статья
Фото
Видео

Сварочные работы под водой проводятся при определенных условиях. Это могут быть ремонтные работы на речных и морских судах, гидротехнические работы, работы по строительству мостов и их опор, прокладывание трубопроводов под водой. В таких случаях используются специальные электроды для подводной сварки, отличающиеся от применяемых в нормальных условиях других видов.

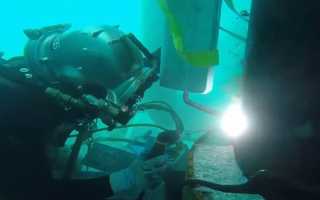

Процесс подводной сварки

Общая информация

Подводная сварка может проводиться несколькими способами. Но общий принцип ее проведения сводится к тому, что покрытия электродов для сварки формируют особый козырек, благодаря которому обеспечивается беспрерывное горение сварочной дуги. В самой дуге содержатся газы, за счет которых происходит выталкивание воды. Все это происходит под большим давлением.

Сваривание деталей под водой может проходить в следующих формах:

в сухой камере;
в форме мокрой сварки, которая делится на полуавтоматическую и дуговую ручную;
в сухом боксе, способном передвигаться под водой;
в специальной рабочей камере.

Наибольшее распространение получили первые два вида сварочных работ под водой.

Сухая глубоководная сварка, проводимая в специальной камере, отличается особой технологической сложностью. Для ее проведения требуются специальные подводные электроды и дорогостоящее оборудование. Но главное преимущество работ, проведенных таким способом, – качество шва. Шов при сваривании получается такого же высокого качества, как и при сварке на суше.

Гидросварка, проводимая в специальном сухом боксе, отличается еще большей сложностью. Для ее проведения необходим бокс, в котором поддерживается неизменная сухая среда на протяжении всего процесса сваривания деталей. Сварка проводится с помощью электродной проволоки. Сварка таким методом требует особой герметичности и плотного прилегания всех элементов. При проведении работ необходимо использовать несколько инертных газов, которые будут выталкивать воду из камеры.

При мокрой полуавтоматической сварке применяется проволока, отличающаяся от электрода тем, что не имеет покрытия. Благодаря этому у сварщика имеется возможность более точно формировать шов. Проволока имеет диаметр меньший, чем диаметр самого электрода. Перед началом работ рекомендуется уменьшить уровень водорода в самом металле. При сваривании необходимо использовать смесь углекислого газа и аргона.

При дуговой мокрой сварке возникает пузырь из газа, благодаря которому дуга может гореть на протяжении длительного времени. Пузырь образуется за счет распада продуктов плавки изделия и испарений от воды. При взаимодействии выделяемых из воды водорода с кислородом и самого металла возникают окислы.

Дуговая подводная сварка

Особенности подводной сварки

Процесс подводного сваривания деталей имеет некоторые особенности, среди которых:

трудный розжиг сварочной дуги электродом из-за наличия коррозии на металле под водой и из-за высокой плотности воды;
формирование грубой формы шва из-за внешнего давления и моментального охлаждения свариваемых изделий;
сваривание характеризуется хорошей герметичностью и высоким режимом применяемого тока;
необходимость беспрерывного горения дуги с целью поддержания газового пузыря под водой;
для получаемых швов характерно глубокое проплавление из-за высокого давления со стороны воды на металл;
возникновение частых дефектов, при которых смещается шовный центр по причине мутности воды и наличия пены;
швы часто имеют небольшую ударную вязкость;
при проведении работ вертикальные швы должны делаться сверху вниз из-за сильного притяжения, действующего под водой (поэтому нужно знать, как правильно держать электрод при сварке).

Используемые электроды

Применяются следующие электроды для сварки под водой:

ЦМ-7С;
АНО-1;
ОЗС-3.

Данные микроэлектроды хорошо подходят для проведения подводных сварочных работ и соответствуют всем нормам и правилам техники безопасности.»

В плане требований используемые микроэлектроды имеют общие характеристики с электродами, применяемыми на суше. Проволока, входящая в состав электродного стержня, должна быть изготовлена из малоуглеродистой стали.

Обмазка, благодаря которой создается облако из газа при работе сварочного аппарата, идентична той, что применяется на открытом воздухе. Но для нее характерно более плотное и толстое покрытие. Специальные микроэлектроды и электроды для подводной резки имеют в своем составе следующие элементы:

парафин;
лак целлулоидный;
смолы.

Данные элементы образуют на обмазке дополнительный слой защиты, благодаря которому она не раскиснет под действием влаги.

Для подводного сваривания применяются микроэлектроды диаметром от 4 до 6 мм. Напряжение сети при работе с такими электродами колеблется от 220 до 340 В.

Заключение

При выборе микроэлектродов для подводного сваривания необходимо руководствоваться их диаметром, наличием в составе гидроизоляционных элементов, возможностью осуществления ими подводной резки металлов, высокой проводимостью тока и температурой горения, а также возможностью их работы с различными видами металлов. Классификация электродов поможет разобраться сделать правильный выбор при планировании сварочных работ.

Какие электроды используются для подводной сварки

Под водой можно вести полноценные сварочные работы при выполнении определенных условий. Примером таких работ может служить ремонт судов, строительство мостов и опор, возведение подводного трубопровода. Совместить такие понятия, как сварка и вода, можно только при помощи специальных электродов. Они существенно отличаются от традиционных расходных материалов, использующихся при сварке черных металлов.

Существует несколько способов ведения сварочных работ под водой. Принцип работы электрода заключается в том, чтобы создать в месте горения своеобразный «козырек», который бы сохранял дугу. Этот козырек образуется за счет газов, вытесняющих воду. Газы образуются при горении веществ, входящих в состав электрода. Весь этот процесс осуществляется под высоким давлением.

Процедура сварки металлов под водой может осуществляться одним из стандартных методов:

Сварка в сухой среде.
Мокрая сварка, подразумевающая работу в полуавтоматическом режиме и режиме ММА.
Сварка в специальном боксе, способном перемещаться в воде.
Сварка с использованием рабочей камеры.

Читать еще: Сварка меди угольным электродом в домашних условиях

Популярностью пользуются именно два первых способа, так как являются наименее затратными. Покрытие электродов, состоящее из парафина или особого лака целлулоида, растворенного в ацетоне, при горении образует газовый пузырь. При изготовлении таких электродов заготовки погружают в расплавленный парафин.

Принципиально иной способ подразумевает создание мастеру таких условий, которые были бы схожи с наземными. В непосредственной близости к месту сварки монтируется камера, из которой откачивается воздух. Естественно в данном случае можно пользоваться обычными электродами, однако такой способ обладает существенным недостатком – большие затраты для создания камеры. Полуавтоматическая сварка мокрым способом ведется специальной проволокой в среде аргона и углекислого газа.

Нюансы

Особые электроды – это далеко не все особенности, которыми отличается сварка под водой. Подводная сварка осложняется трудным розжигом дуги. Факторами, негативно влияющими на розжиг, является высокая плотность воды, наличие ржавчины и плохая обработка поверхности металла. Внешнее давление воды, а также ускоренная теплоотдача становятся причиной крайне неровного и грубого шва, который впоследствии приходится обрабатывать. К герметичности шва предъявляются повышенные требования.

Сварка в воде требует определенного навыка. Дуга должна оставаться постоянной на протяжении всего процесса, ведь именно при горении дуги выделяется газ, который является защитным пузырем. Большое давление воды нельзя рассматривать только как негативный фактор. Благодаря ему увеличивается глубина проплавления металла.

Преломление света, не всегда хорошая прозрачность, наличие пены мешают сварщику точно наложить шов, поэтому часто приходится исправлять дефекты. Помимо этого, техника сварки под водой отличается от техника на суше. Шов накладывается только сверху вниз.

Сразу выделим три наименования электродов, которыми часто пользуются в промышленности для проведения подводной сварки. Заметим, что это далеко не полный перечень марок с подобными свойствами. Многие мастера лестно отзываются об электродах немецкой фирмы ZELLER 555. Мы рассмотрим только продукцию российского производителя — ЦМ-7С, АНО-1 и ОЗС-3. Они предназначены не только для сварки в окружении воды, причем удовлетворяют всем требованиям качества и безопасности.

В плате технических требований они позиционируются, как и обычные расходные материалы для ручной дуговой сварки. Внутренний стержень изготовлен из стали с низким содержанием углерода. В составе обмазки особых отличий нет, однако она наносится на стержень более толстым и плотным слоем. В нее добавлены такие вещества, как парафин, целлулоидный лак и некоторые смолы. Они защищают обмазку от влаги, в противном случае покрытие просто раскиснет. Диаметр электродов для сварки под водой составляет 4-6 мм. Напряжение сети при подключении сварочного аппарата может варьироваться от 220 до 340 В.

Внимание мастеров могут привлечь электроды марки broco. Эти электроды рассчитаны не только на сварку, но и на резку металлов. Под водой можно проводить сварочные работы с углеродистой и нержавеющей сталью. Диаметр электродов может быть разным, он меняется от 3,2 мм до 9,5 мм. В составе стержня присутствует медь, которая улучшает проводимость. Серия SofTouch от компании broco характерна высокой температурой горения, достигающей 5000°C градусов.

Электроды марки МГМ-50К производят в России. Они считаются универсальными, то есть, адаптированы для проведения работ в условиях повышенной влажности. Важным показателем является то, что данная марка не избирательно к поверхности. Нет необходимости удалять ржавчину или предварительно зачищать плоскость контакта.

Наконец, еще один популярный вариант – ЭПС-52. При сварке практически не образуется дыма. Эти электроды предназначены для сварки постоянным и переменным током. Основные параметры, на которые следует ориентироваться при выборе электродов, — диаметр, наличие гидроизолятора, повышенная проводимость металла и высокая температура горения.

Как проводят сварку под водой

С появлением объектов жизнедеятельности человека, которые располагаются на водоемах – трубопроводов, мостов, причалов – появилась необходимость их обслуживания и ремонта. Для ремонта подводного металлического оборудования и конструкций часто используется сварка.

Каким бы странным это ни казалось, она успешно работает в условиях, где на первый взгляд ничего гореть не может, в том числе и сварочная дуга. На самом деле дуга горит, хоть и под водой, но в среде газа. А вот природа этого газа может быть различна, и зависит она от технологии и способов подводной сварки.

Сухой и мокрый способ

Подводная сварка может производиться двумя способами:

сухим;
мокрым.

Разница между способами улавливается уже в названии, но нюансов гораздо больше.

Сухой способ представляет собой сварку в искусственной созданной воздушной среде, то есть когда электрод и свариваемые детали полностью находятся в среде воздуха или иного газа.

Для этого применяют специальные камеры, боксы, которые могут быть настолько велики, что и сварщик, находясь внутри, производит работы по технологии практически ничем не отличающиеся от сварки на воздухе.

При использовании мокрого способа деталь, электрод, а зачастую и сварщик, и все остальное оборудование находится в воде, что, несомненно, осложняет производство работ.

Для сварки под водой от сварщика требуется высокая квалификация, к тому же еще необходимы навыки водолаза. Этот способ стоит рассмотреть подробнее, потому что при нем и используются все принципы подводной сварки.

В результате сварки обоими способами шов получается разного качества. При использовании мокрого способа качество ниже. Но, в отличие от сухого, этот способ требует меньших затрат на оборудование и занимает меньше времени.

Технология

Суть такого явления, как сварка под водой, объясняется тем, что при горении дуги, выделяется газ, который образует пузырь. Обволакивая электрод и свариваемые детали, газ высвобождает пространство для горения дуги.

В результате все тепло, выделяемое ею, расходуется на разогрев и плавление металла, который активно сопротивляется этому, охлаждаясь постоянно окружающей водой.

Температура ее в отдельных случаях может доходить и до отрицательных значений, если вода насыщена достаточным количеством солей.

Газ, выделяемый при горении дуги, частично является продуктом сгорания металлов. Некоторая его доля (водород и кислород) образуюся при разложении воды под действием электрического тока и высокой температуры.

Пузыри газа постоянно стремятся вверх, обладая меньшим весом и плотностью, чем вода, а в зоне сварки постоянно образуется новая порция газа.

Форма шва

Из-за всплывающего в беспорядочном движении газа, а также из-за продуктов сгорания, находящихся в нем (сажи, дыма), видимость в зоне сварки сильно затруднена.

Это обстоятельство определяет особенности конструкции швов при сварке под водой. Они производятся в виде тавров, то есть, когда соединяемые детали располагаются относительно друг друга под углом, близким к прямому. Если же соединяемые детали должны располагаться в одной плоскости, то сваривают их не встык, а внахлест.

Эти виды швов дают возможность работать электродом под водой даже при отсутствии достаточной видимости, ориентируясь по кромке соединяемых деталей, как бы «на ощупь».

Читать еще: Как правильно варить потолочную сварку?

Напряжение и ток

Напряжение, при котором производят сварку под водой, должно быть достаточно высоким, обеспечивающим устойчивое горение дуги. Как правило, оно варьируется в пределах 30-35 В.

Для подачи такого напряжения на глубину, требуются сварочные аппараты, способные «выдавать» напряжение 80-120 В и сварной ток 180-220 А. Подводная сварка может производиться как постоянным, так и переменным током, но лучшие результаты получаются при использовании постоянного тока.

При увеличении глубины, на которой производятся сварочные работы, интенсивность горения дуги, а так же качество получаемых швов не изменяется. Необходимо только повышение напряжения для устойчивого горения. Поэтому возможности сварки под водой технически ничем не ограниченны. Предел глубины устанавливается только возможностями человеческого организма сварщика и устойчивостью оборудования для подводного использования.

Полуавтоматический способ

В силу того, что во время сварки в воде присутствует большое количество водорода, шов получается пористым. Одновременно отрицательное действие оказывает усиленное охлаждение материала водой.

Шов получается хрупким, неустойчивым на изгиб. Для получения удовлетворительного результата приходится при расчете конструкций учитывать большой запас прочности и надежности.

Сварка под водой в среде аргона не дает ощутимого эффекта, так как лишь немного снижает содержание водорода в шве.

Хороший результат дает применение полуавтоматической сварки с применением порошковой проволоки. Она имеет меньший диаметр, чем электрод.

При сварке полуавтоматом можно организовать постоянную и непрерывную механизированную подачу проволоки, что в сочетании с применением неплавящихся электродов позволит получить однородные швы большой длины.

Сварочная проволока не имеет покрытия, и поэтому контролировать процесс сварки под водой становится легче.

Материалы и оборудование

Силовое оборудование для сварки под водой – трансформаторы, преобразователи – могут ничем не отличаться от применяемых для обычной сварки. Исключение составляют конструкции, работа которых предусмотрена на большой глубине. Иногда изменена система охлаждения таких аппаратов.

Шланги и кабели

Шланги и кабели необходимо тщательно подбирать и проверять их целостность. Это необходимость обусловлена как требованиями электробезопасности, так и технологией производства работ.

Сварка очень часто проводится в морской воде, содержание солей в которой высоко. Такая вода является хорошим проводником электричества, поэтому при негерметичных кабелях возможна его утечка, что может оказать отрицательное воздействие на качество дуги.

Скафандр

Очевидно, что для защиты сварщика необходимо подводное снаряжение. Для работы на большой глубине костюм или скафандр может быть металлическим. Здесь кроется очередной подвох.

В соленой воде дуга может загореться на приличном расстоянии от металла, даже не касаясь его. А так как в воде может установиться положительная проводимость между свариваемой деталью и скафандром сварщика, то при небольшом расстоянии между электродом и скафандром может возникнуть разряд.

Электроды и проволока

Отдельного внимания заслуживают электроды для подводной сварки. Они должны быть выполнены из материала, не подверженного воздействию воды. Сварка под водой производится электродами из малоуглеродистой стали.

Обмазка покрывается специальными составами, препятствующими ее разрушению длительное время, создавая на поверхности водонепроницаемый слой.

В качестве таких составов могут применяться парафин, воск, растворенный в ацетоне целлулоид. Диаметр электродов для подводной сварки 4-6 миллиметров. Существуют специальные марки – Св-08, Св-08А, Св-08ГА, Св-08Г2.

При сварке полуавтоматом используется сварочная проволока следующих марок – СВ-08Г2С, ППС-АН1.

Затрудненные условия производства работ требуют правильной организации рабочего места, и соблюдения всех мер безопасности. Рабочее место должно быть выбрано таким образом, чтобы волны и течения не оказывали помех сварщику.

Рядом с местом работ не должно быть плавающих незакрепленных предметов. Смена электродов должна производиться только при выключенном питании.

Соблюдение всех правил и технологии подводных сварочных работ позволит получить отличные результаты при устройстве и ремонте гидросооружений, судов, монтаже подводного оборудования.

Подводная сварка: особенности и трудности

Теоретическое обоснование возможности горения дуги под водой появились ещё в конце позапрошлого века, а в 1932 году советский инженер К.К. Хренов продемонстрировал, как выглядит подводная сварка практически.

Непосвящённым сварка под водой кажется чем-то парадоксальным и противоречащим законам физики, однако именно эти законы и делают такую сварку возможной: интенсивное испарение воды и выделение газов образуют пузырь, внутри которого и горит дуга.

Разумеется, подводная сварка выдвигает особые требования к изоляции: вода, а морская вода в особенности, является прекрасным проводником, и во избежание потерь электричества все подводящие провода должны быть изолированы с особой тщательностью. Того же требуют и правила техники безопасности. Электроды для сварки так же должны быть изолированы от воздействия воды. Остановимся на сварочных электродах подробнее.

Сварка под водой — электроды

Для дуговой сварки под водой применяются сварочные электроды диаметром 4-6 мм. Для подводной сварки хорошо подходят сварочные электроды с ферросплавами, улучшающими качество шва. Электроды для сварки под водой должны быть изолированы, для чего электроды пропитывают парафином, нитролаком, раствором смол и другими веществами. Изготавливают электроды для сварки под водой преимущественно из стали. Замена отработанных сварочных электродов в держателе возможна лишь при отключенном токе.

Стальной стержень сварочного электрода плавится быстрее, чем охлаждаемое водой покрытие. На электроде образуется своеобразный козырёк, внутри которого спрятан стержень. Благодаря этому козырьку электроды способствуют образованию устойчивого пузыря и горению дуги.

Сварка под водой — человек

Подводная сварка возможна практически на любых глубинах. Оборудование и сварочные электроды будут работать под слоем воды любой толщины. Глубина ограничивается лишь особенностями человеческого организма и конструкцией снаряжения.

Громоздкое водолазное снаряжение весьма затрудняет сварочные работы под водой. Неудобство усиливается плохой видимостью и неустойчивостью водолаза. Любое резкое движение или поток течения постоянно меняют положение работающего водолаза. К примеру, при сварке стыковых швов сварочные электроды легко теряют направление и уводят дугу в сторону.

В силу этих причин наиболее удобными при подводной сварке оказываются соединение внахлёст и тавровое соединение, когда кромки шва служат направляющими для сварочного электрода.

Здесь не обойтись без строгого выполнения правил техники безопасности. Запрещена работа с использованием автономных дыхательных аппаратов. Запрещено использование переменного тока. К подводным сварочным работам допускаются только опытные, квалифицированные водолазы.

В морской воде дуга возникает между сварочным электродом и любым металлическим предметом, даже без касания электрода, поэтому нельзя направлять электрод в сторону шлема или водолазного снаряжения.

Подъём водолаза с глубины проводится медленно, с остановками для стабилизации давления. В противном случае высок риск проявлений кессонной болезни. На глубине свыше 50 метров нормальная продолжительность работы не более 15 минут, а время подъёма в несколько раз превышает время работы. Получается, что нормальная работа водолаза-сварщика попросту невозможна при глубинах более 30-40 м.

Читать еще: Сварка круглых труб между собой

Очевидно, что для работы на больших глубинах требуется использование автоматических сварочных установок, применение которых освободит человека от работы в тяжёлых условиях.

Адрес предприятия и склада:
Москва, 1-й Иртышский пр, 4
смотреть на карте

Многоканальный телефон:
8 495 925-00-25
обратная связь

Новый тип электродов для заварки аварийных повреждений на стальных трубопроводах

С.А. Шамин, главный технолог электродного производства,
ОАО «Межгосметиз-Мценск», г. Мценск Орловской области

Большое количество порывов на тепловых сетях (а также других инженерных коммуникациях) обусловлено, в первую очередь, высокой степенью износа стальных трубопроводов, многие из которых уже выработали свой расчетный ресурс. Кроме этого, качество строительно-монтажных работ при прокладке труб тепловых сетей также напрямую влияет на надежность их эксплуатации. В связи с этим решение вопроса оперативной и качественной ликвидации возникающих инцидентов на трубопроводах (с целью недопущения перерастания этих технологических нарушений в крупные аварии и чрезвычайные ситуации) является актуальной задачей.

Как правило, многие эксплуатационные и ремонтные организации (подразделения, бригады) не оснащены современным «навороченным» ремонтным оборудованием, материалами и не избалованы приличной сварочной техникой и инвентарными приспособлениями.

При подобных работах порой не удается полностью «обезводить» аварийный участок и произвести заварку дефекта по «классическим канонам». Под бьющей струей воды произвести заварку повреждения практически невозможно, т.к. струя выдувает жидкий металл из сварочной ванны.

При заварке точечных отверстий эффективен следующий прием. На месте порыва к трубе приваривается обыкновенная гайка соответствующего размера таким образом, чтобы струя воды находилась по центру отверстия гайки. После чего в гайку вкручивается болт с подмоткой («фум», лен). Для большей надежности болт сваривается с гайкой.

Дело обстоит сложнее, когда порыв достаточно протяженный либо он находится в угловом шве, в месте врезки труб. Истечение воды сильно мешает нормальному горению дуги либо дуга вообще не горит. Для решения этой проблемы нами был разработан универсальный электрод марки МГМ-50К, хорошо зарекомендовавший себя в указанных условиях.

В связи с этим возникает возможность применения ряда приемов, позволяющих провести ремонт сквозных повреждений стального трубопровода, находящегося под остаточным давлением воды до 1 атм, которые рассмотрим после описания особенностей разработанного электрода.

Отличительные особенности нового электрода

Электрод МГМ-50К обладает способностью производить сварку в неблагоприятных для других марок электродов условиях: вокруг дуги возникает газовый пузырь, который оттесняет воду и обеспечивает приемлемые условия для процесса сварки.

Электроды предназначены для сварки широкого диапазона конструкционных углеродистых и низколегированных сталей, а также сталей повышенной прочности с пределом прочности 490-660 МПа и пределом текучести 375 МПа.

Сварка производится как на переменном, так и на постоянном токе обратной полярности во всех пространственных положениях, кроме вертикального «сверху-вниз». Электроды марки МГМ-50К выпускаются диаметром: 2; 2,5; 3; 4; 5 мм.

Оптимальный подбор состава покрытия газошлакообразующих, легирующих материалов, а также ввод в его состав редкоземельных элементов, железного порошка и ионизирующих добавок позволило получить электроды с высокими сварочно-технологическими и механическими свойствами наплавленного металла (табл. 1-3).

Рассматриваемые электроды обеспечивают:

■ легкость первичного и повторного зажигания дуги;

■ устойчивость и стабильность горения электрода при сварке «опиранием», короткой, средней и длинной дугой;

■ отличную газовую защиту сварочной ванны и качественное формирование сварочного шва;

■ управляемость сварочной дугой при любых углах наклона электрода к свариваемой поверхности;

■ возможность сварки при кратковременном увлажнении поверхности электродов, без снижения качества наплавленного металла и сварочно-технологических свойств;

■ возможность применения при проведении ремонтных сварочных работ с наличием ржавчины, влаги и других загрязнений на свариваемых поверхностях, а также в кратковременном режиме и под слоем воды;

■ возможность получения надежных и качественных сварных соединений на сварочных аппаратах различных уровней качества сварщиками любой квалификации;

■ возможность сварки тавровых, угловых, на- хлесточных, стыковых сварных соединений металлоконструкций и трубопроводов.

Коэффициент наплавки данными электродами составляет 8,7 г/А.ч, а расход электродов на 1 кг наплавленного металла составляет не более 1,8 кг (обе величины являются справочными данными. — Прим. авт.).

Рекомендации по заварке аварийных повреждений

Ниже приводятся рекомендации по заварке аварийных повреждений на стальных трубопроводах, находящихся под остаточным давлением до 1 атм электродом марки МГМ-50К диаметром 3 мм.

При подготовке к сварке производится зачистка места сварки по мере возможности, а после каждого слоя сварки необходимо отбивать образовавшийся шлак. В зависимости от типа повреждения рекомендуется производить заварку различными методами.

1. Заварка с зачеканкой. Сварочная дуга зажигается на небольшом расстоянии от сквозного повреждения (примерно 2-3 диаметра сварочного электрода) на более сухой поверхности и подводится почти к краю повреждения. По периметру повреждения наплавляется валик, который постепенно по сужающейся спирали подводится к центру повреждения. Жидкий металл сварочной ванны при этом выдувается действием текущей воды. Поэтому сразу после отрыва дуги (пока металл горячий и пластичный) производится зачеканка остающегося отверстия молотком до прекращения течи. Если полностью прекратить течь не удалось, следует повторить операцию. После окончательного прекращения течи необходимо усилить место зачеканки под- варкой.

2. Заварка протяженных повреждений. Аналогичным образом можно заварить протяженные линейные дефекты. При этом дефект разбивается на достаточно короткие участки, которые последовательно обвариваются по спирали к центру каждого участка и зачеканиваются согласно технологии, описанной в п. 1. Заварку дефектов следует начинать с участка наименьшей течи. А если поток по протяженности повреждения одинаковый, то с верхнего участка.

3. Ремонт с наложением заплаты. Если прилегающие к повреждению стенки трубы ослаблены коррозией, протяженные повреждения не всегда удается заварить по технологии п. 2. В таком случае на участок трубы с порывом приходится налагать заплату. Приложив заплату, придавливание, прихватку и сварку первого шва электродами производят в самом неудобном положении (например, в «потолке»). При этом основной поток воды направляем в другие стороны. Далее завариваем следующий по неудобству шов. Последним заваривается шов в самом удобном для сварки положении (верхнее). Заварку последнего шва производим теми же электродами (при необходимости по технологии п. 2) короткими участками с зачеканкой и подваркой, начиная с участка наименьшего потока воды.

Для защиты от поражения электрическим током сварщику следует применять соответствующие меры электробезопасности. В частности, производить сварку в диэлектрических перчатках и обуви, в резиновом фартуке для защиты одежды сварщика от намокания, на деревянных трапиках, резиновых ковриках. Полезно включение в сварочную цепь ограничителя напряжения холостого хода.

Под действием напора воды возможен выплеск жидкого расплавленного металла из сварочной ванны, поэтому необходимо работать в плотно застегнутой спецодежде, в застегнутом подшлемнике и дополнительных защитных очках под сварочной маской.
