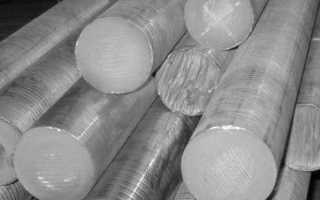

Твердость стали 95х18 по роквеллу

Характеристика стали для ножей 95х18 (ЭИ 229)

Производство туристических ножей постоянно совершенствуется, а металлургические заводы придумывают все новые сплавы. Они делают стоимость итогового изделия ниже, а по качеству такие ножи не уступают импортным аналогам. В России широко используются образцы, изготовленные из нержавеющей стали 95Х18 для ножей, плюсы и минусы которых зависят от целей приобретения и эксплуатации каждым отдельным пользователем.

1. Химический состав стали 95Х18
2. Расшифровка маркировки
3. Классификация зарубежных аналогов
4. Физико-механические свойства сплава
5. Действие легирующих добавок
6. Достоинства и недостатки
7. Технология производства
8. Условия термической обработки
9. Области применения

Химический состав стали 95Х18

Нержавеющая сталь 95Х18 содержит целый ряд химических элементов, определяющих ее физико-химические свойства.

Основой материала сплава, как и любого черного металла, является железо, которого в классической формуле не менее 78%.

Расшифровка маркировки

Процент присутствия углерода в сплаве составляет 0.9-1%, поэтому для удобства указывается среднее значение – 0,95, которое и входит в маркировку.

Литера Х между показателями содержания образующих элементов означает наличие легирующего компонента – хрома. Число 18 указывает на его процентное содержание в сплаве. По факту это значение варьируется в пределах 17-19%.

Классификация зарубежных аналогов

Маркировка 95Х18 используется исключительно в странах бывшего СНГ. Зарубежные аналоги различаются своими процентными характеристиками содержания ключевых элементов, соответственно, и маркировка в других странах совсем иная.

Обозначения сплава у заграничных импортеров:

• в США – 440C, 440B;
• в Германии – X105CrMo17, X102CrMo17;
• в Польше – H18;
• в Японии – SUS440C.

Таким образом, сплав, наиболее близкий по составу к российскому, отливается в Польше. Японские производители используют как основу для своих ножей хромированную сталь из США.

Физико-механические свойства сплава

Высокая прочность и износоустойчивость делают легированную сталь 95Х18 одной из наиболее востребованных в металлургии. Максимальный показатель твердости клинка по шкале Роквелла может достигать 62 HRC. Сплав проходит стадии закалки и отпуска при строгом соблюдении температурного режима, что и обусловливает высокий уровень прочности.

Ножи из булатной стали нетребовательны в заточке, так как лезвия из сплава 95Х18 слабо затупляются. Заточка подобных хромированных ножей может производиться даже о камень или брусок с алмазным напылением зернистостью 100/80 и 50/40.

Действие легирующих добавок

Максимальная прочность “Бобра” 60-62 HRC достигается за счет воздействия основной легирующей добавки – углерода. Дополнительным составляющим, таким как медь, марганец, никель, фосфор, отведена меньшая доля в составе этого черного металла – всего 3-5%.

Но эти элементы крайне необходимы для поддержки и активизации защитных свойств хрома, повышения качественных характеристик готового изделия. Хром придает антикоррозионные и антибактериальные свойства ножам из стали 95Х18.

Достоинства и недостатки

Несмотря на востребованность и неоспоримые преимущества, хромированная сталь 95Х18 имеет и слабые стороны, из-за чего может уступать другим отечественным сплавам. В некоторых случаях заменителем 95Х18 может служить сталь Х12МФ, являющаяся аналогом американской стали D2.

Прочность этого сплава также доводят до показателей 60-62 HRC, и клинок из нее получается износоустойчивым и многофункциональным в использовании. Покупатели часто спрашивают, какую сталь следует выбрать: 95Х18 или Х12МФ. Исходить в этом вопросе следует из частоты применения и предназначения ножа.

Нож из сплава Х12МФ хуже переносит сильное механическое воздействие. Кроме того, он покрывается темными пятнами и разводами уже после нескольких применений при контакте с фруктами, овощами и мясом, а также не терпит небрежного отношения. Это приводит к быстрой потере привлекательного внешнего вида изделия, но на режущие свойства клинка почти не влияет.

Сталь 95Х18 подвергается качественно иной технологии обработки, вследствие чего не теряет яркого металлического блеска и производственного лоска в любых условиях использования. Дополнительным и самым главным достоинством этой стали является доступность: при низкой цене по качеству данные ножи не уступают импортным маркам.

Ее недостатки обусловлены все теми же особенностями производства:

• острота лезвия нержавеющей хромированной стали 95Х18 несколько ниже, чем у других сплавов;
• глубина реза ножа сравнительно небольшая;
• клинок не выдерживает сильных нагрузок на излом при толщине обуха 4 мм.

Такой нож выбирают, если планируют использовать его нечасто или только в редких случаях, когда планируется выезд на природу или поход. После долгого бездействия он не заржавеет и будет выглядеть как новый.

Если нож необходим в ежедневном применении, следует выбрать мультифункциональную режущую основу для ножей Х12МФ, которая показывает лучшие результаты в быстрой и более глубокой нарезке.

Технология производства

При производстве сталь 95Х18 проходит 4 основных стадии обработки:

• ковку;
• обжиг;
• закалку;
• отпуск.

Первоначально листы стали подвергаются механической деформации кующими молотами, после чего заготовки охлаждаются. Ключевым условием по технологии производства является регламентированный режим закалки, нарушение которого чревато излишней хрупкостью или мягкостью металла.

Чаще всего на заводы 95Х18 поставляется в виде слябов – плоских прямоугольников, а сам клинок производится из сортовых заготовок, выделанных из специальных прутьев. Ковку ножа осуществляют холодным или горячим способом, вручную или на ковочных молотах.

Без ручного труда в кузнице эти технологические процессы пока невозможны, поэтому приобретать ножи из стали 95Х18 следует только у зарекомендовавших себя фабрик-производителей. Подделки из кустарных кузниц, которые иногда встречаются на рынке, внешне могут не отличаться от оригинального ножа. Необходима осторожность, так как только изделие из сырья с заявленными по ГОСТу характеристиками будет долго служить.

Условия термической обработки

По ГОСТу мартенситное, как оно маркируется у производителей, сырье непрерывно разливается на заготовки и раскатывается в горячем конвертерном цеху при температуре 750-950°C.

Температурный режим на разных стадиях обработки таков:

1. Максимальная температура нагревания стали до состояния неустойчивости кристаллической решетки – от 900 до 1125°C.
2. Температура при охлаждении заготовок – до 450-650°C.
3. Температура при отпуске и возвращении структуры решетки металла в устойчивое состояние – 150-650°C.

Области применения

Формула отечественного сплава высокоуглеродистой, устойчивой к коррозии стали была изобретена и стала применяться относительно недавно. Сталевары всегда ищут новые, более энерго- и затратоемкие механизированные решения, чтобы угодить потребителю и увеличить спрос на продукцию отечественного производства.

Этот хромированный металл применяется в производстве контейнеров и емкостей, а также любых функциональных деталей в химической отрасли, где металл подвергается агрессивному воздействию соляных паров и химических соединений.

Из высокопрочной стали 95Х18 вырезаются составляющие детали и элементы для автомобилей и самолетов, требующие износоустойчивости при контакте с абразивными поверхностями и интенсивном износе.

Основной сферой, куда поставляется сталь 95Х18, является производство клинкового холодного оружия.

Этот металл подходит для нарезки продуктов питания, веревок, полимеров и любого мягкого дерева в быту, но может оказаться малоэффективным при использовании с твердыми предметами, костями, требующими погружения и увязания клинка. Частое использование ножа в работе с такими материалами не рекомендуется.

Фабрики по изготовлению металлических изделий выпускают охотничьи, туристические и рыбацкие ножи на основе нержавеющей стали 95Х18. Первые 2 вида ножей имеют стандартную фиксированную форму, а вариант для походов в лес или в горы – складную.

При выборе наиболее подходящего ножа надо учитывать длину и материал изготовления рукоятки: лучше выбирать из полимеров. Лезвие оригинального ножа не должно содержать никаких сколов и царапин, а угол заточки клинка подскажет, для решения каких задач он предназначен: чем нож острее, тем более грубые работы он способен выполнять.

Ножи из стали 95Х18 имеют хорошие отзывы покупателей и востребованы как у любителей отдохнуть в условиях дикой среды, так и у коллекционеров различных моделей или авторских работ. Ножи, кованные по индивидуальному заказу, представляют предмет особой гордости своих владельцев, ведь клинок сохраняет красоту даже спустя много лет.

Описание легированной стали 95Х18

Кованая сталь 95х18 – одна из наиболее популярных марок легированных сталей. Своей востребованностью металл обязан отличным механическим качествам, среди которых высокая прочность и износостойкость. Впрочем, подобные характеристики сталь 95х18 достигает, благодаря верной технологии процесса термообработки, где малейшие отклонения достаточно сильно сказывается на свойствах металла в негативную сторону.

Сталь 95х18 в народе называют – “сталь для ножей”.

Расшифровка маркировки

Наименование металла не таит особых секретов, если следовать классической схеме его образования и описывает три базовые характеристики:

1. Первые цифр указывают на содержание углерода в сотых долях процента. Таким образом, получаем параметр 0.95%.
2. Литера, соответствует основному легирующему элементу. Тут необходимо учесть, что марка стали 95×18 – это отечественное наименование, следовательно «Х» – хром.
3. Последние цифры отображают процентное вхождение легирующей примеси. В данном случае это соответствует концентрации хрома на уровне 18%.

Итак, расшифровка такая:

• 9 – это 0,95% углерода С;
• Х – хром;
• 18 – содержание хрома 18%.

к содержанию ↑

Зарубежная классификация

Как уже было отмечено выше, наименование стали 95Х18 – исключительно русскоязычный вариант, тогда как зарубежная маркировка этого металла несколько отличается. Импортные аналоги имеют различные наименования, в зависимости от страны, производящей металл. Так заокеанским аналогом стали 95Х18 выступают марки 440C и 440B. Сталь этих сортов производится на территории США. В Европейском Союзе идентичными свойствами обладает металл X105CrMo17 и X102CrMo17, выпускаемый немецкими сталеварами. Чуть расчетливее оказались поляки, назвав высоко-хромированную сталь H18. Страна Восходящего Солнца использует восточный аналог SUS440C, производимый на базе американской стали.

• 440C, 440B – США;
• X105CrMo17, X102CrMo17 – Германия;
• H18 – Польша;
• SUS440C – Япония.

Японские ножницы из стали SUS440C аналога 95X18

Химический состав стали 95Х18

Основу любой марки черного метала, будь то чугун или сталь, составляет железо. В рассматриваемом случае его концентрации составляет около 78%. Следующим обязательным компонентом чермета выступает углерод. Как указывает расшифровка марки металла, вхождение C составляет 0.95%, хотя на практике колеблется в пределах 0.9 – 1%. Содержание базовой легирующей добавки также отличается от заявленного в номенклатуре параметра 18%. Реальное содержание этой легирующей добавки варьируется от 17 до 19%. Кроме рассмотренных элементов в состав стали 95×18 входят такие примеси:

• кремний – 0.8;

• марганец – 0.8;

• никель – 0.6;

• сера – 0.025;

• фосфор – 0.03;

• титан – 0.2;

• медь – 0.3.

Приведенные значения отображают верхний предел процентной концентрации. Аналогичные величины легирующих добавок в марке 95Х18 закрепляет ГОСТ 5632-72, относящий данный вид металла к высоколегированным, коррозионно-стойким сталям.

Действие легирующих примесей

Внедрение хрома в сталь на уровне более 12% вызывает поверхностные преобразования металла, защищая его тонкой, но плотной окисной пленкой. Как результат, сталь становится изолированной от воздействия внешнего окружения. Именно поэтому, сталь марки 95Х18 отличается высокой устойчивостью к коррозии, а сам металл не боится как воды, так и некоторых агрессивных сред.

Другой позитивный фактор, связанный с повышением содержания хрома в стали вызван образованием карбидов. В марке 95х18 ГОСТ 5632-72 могут образовываться структуры как типа (Cr,Fe)7C3, так и (Cr,Fe)23C6 или присутствовать обе разновидности одновременно. Именно хромистые карбиды обладают уникальным свойством улучшать абразивному износу металла. Эти соединения оказываются износостойкими, передавая данную характеристику деталям, изготавливаемым из марки 95Х18, в особенности лезвиям ножей, клинкового оружия.

Впрочем, высокое содержание хрома вносит существенный негативный аспект: металл оказывается непригодным для листового проката. Компенсировать этот недостаток позволяют добавление никеля в легированный металл. Среди остальных примесей, аналогичное влияние оказывают марганец и кремний, улучшающие прочностные характеристики металла в процессе отпуска.

Механико-физические свойства сплава

Естественно, наиболее ценным у данной разновидности клинковой стали выступаю такие характеристики, как износостойкость и твердость. Первый параметр противоречиво сказывается на самом популярном виде продукции этой марки – ножах. Вследствие высокого уровня износостойкости они плохо поддаются заточке. Однако, благодаря этой же характеристике лезвие режущего инструмента крайне слабо затупляется.

Относительно второй важной характеристике, можно сказать, что твёрдость стали часто определяется по Роквеллу (шкала С) – HRC. Правильная технология термообработки: закалки и отпуска; позволяет стали 95Х18 поднять твердость по Роквеллу до уровня HRC около 60, что особенно ценится при изготовлении ножей.

Сфера эксплуатации

Говоря языком металлургов, высокоуглеродистый металл марки 95х18 относится к мартенситному классу нержавеющих сталей. Ее высокие механико-прочностные характеристики делают металл одним из наиболее востребованных в оружейной промышленности, а также при изготовлении износостойких деталей. Поэтому упоминания о марке 95Х18, нередко можно встретить на форумах лиц, увлекающихся холодным оружием.

Впрочем, существует ряд нюансов, создающих негативную репутацию данной марки стали. Это нестабильность ее состава и необходимость четкого следования технологии термической обработки. Закалка стали и ее последующий отпуск, должны производиться в четком соответствии с инструкциями, иначе металл просто теряет свои наилучшие качества и оказывается непригодной для ответственного использования.

Круг из стали 95Х18

Промышленной использование стали марки 95х18 обусловлено отличными показателями твердости, износостойкости, жаропрочности, до температур 500 0 С, коррозионной устойчивости. Кроме того этот изделия из этого металла могут эксплуатироваться под воздействием химически агрессивных сред, в частности соленой воды и пара. Подобные характеристики открывают стали 95Х18 перспективы в следующих отраслях промышленности:

• машиностроение;

• авиастроение;

• изготовление клинкового оружия.

Нож из стали 95Х18

Альтернативная область использования марки 95х18 – производство высокопрочных деталей, работающих с абразивными материалами или при условиях стремительного износа. В частности из этой стали изготавливается следующая продукция:

• подшипники, роликовые и шариковые;

• стержни;

• оси;

• втулки.

Другими перспективными направления эксплуатации этого металла выступают сооружение металлоконструкций, а также ответственные применения.

Термическая обработка металла

Чтобы сталь марки 95х18 действительно соответствовала своим высоким прочностным и износостойким показателям ей требуется пройти специальный технологический процесс:

1. Первый этап обработки металла включает получение отливок с последующим их отжигом. Для этих целей отливки нагреваются до температур 885 – 920 0 С, и выдерживаются на протяжении пары часов. (Точное время задается непосредствнно технологическим процессом).
2. Второй этап ковка. Именно тут в оружейном деле из стали 95Х18 формируется пластина требуемого размера. Ковка исполняет роль специфической профилактики для металла, избавляя его от ряда недостатков. В частности, этот процесс позволяет заполнить микротрещины, вытеснить газы: водород, кислород; из пор в структуре металла. Обработка ковкой способствует также уплотнению молекулярной структуры, избавляя сталь от ликваций различного типа. Одновременно с этим измельчается структурное зерно, что повышает пластичность стали без ущерба для прочности.
3. Закалка. Сопровождается нагревом металла до температуры 1070 0 С. При этих условиях сталь выдерживается на протяжении часа, после чего заготовка быстро охлаждается в машинном масле. Закалка задает металлу высокую хрупкость, которую необходимо снять, иначе ударное воздействие может разрушить все изделие.
4. Отпуск. Избыточная хрупкость металла, которую ему придала закалка, устраняется повторным нагревом заготовки. Этот процесс называется отпуск и проходит при меньших температурах. Для стали 95Х18 оптимальным выступает нагрев до 140 0 С с выдержкой на протяжении часа.

Закалка клинка стали 95х18

Это достаточно абстрактное описание процедуры термической обработки металла. Точная последовательность действия зависит от конечного продукта, то есть того, для каких целей сталь закаляется.

Следует добавить, что микроструктура стали, прошедшей закалку в диапазоне температур 900 – 1250 0 С, состоит из ряда разнообразных по морфологии структур. Это: мартенсит, аустенит и карбиды. При этом если последние задают уровень износостойкости металла, то размер аустенитного зерна напрямую связан как с температурой закалки, так и определяет твердость материала.

Диаметр аустенитного зерна, начиная со значения 1050 0 С, растет прямо пропорционально температуре закалки. Этому же параметру отжига, соответствует и максимальная твердость стали. Тогда как минимальное значение этого показателя достигается при закалке с температурой 1250 0 С.

Вид поставки

Изготовление клинкового оружия и высокопрочных деталей для работы в условиях экстремального трения – далеко не весь диапазон продукции, выпускаемой из стали 95Х18. Данный металл может поставляться в разнообразных формах, срди которых присутствуют:

• сортовой и фасонный прокат;

• калиброванный или шлифовальный пруток, а также серебрянка;

• полоса;

• поковки, кованые заготовки.

Заготовка из поковки 95х18

Производство стального прутка из металла марки 95Х18, требует другой технологии термообработки, в частности нагрев происходит на протяжении более длительного времени, но при меньших температурах. При этом показатель твердости HRC снижается с величины 60 до значений 30 и ниже.

Клинковое оружие

Если в Яндекс картинках вбить “сталь 95Х18” то выдача покажет сплошные ножи и клинки, выполненные из этой стали.

Клинки и ножи из стали марки 95Х18 остаются наиболее популярными на отечественном рынке. По масштабам производства они, несомненно, уступает изготовлению высокопрочных деталей и прочим направлениям использования 95Х18. Однако количество публики, увлеченной изготовлением ножей достаточно велико. С это точки зрения, сталь можно рассматривать не как металл промышленного значения, а в качестве материала, из которого изготавливаются произведения искусства. Да и сам процесс создания ножа или другого клинкового оружия – сродни искусной работе, поскольку требует как опыта, так и определенного умения прочувствовать металл.

Видео – Закалка 95Х18 в домашних условиях

Сталь 95Х18 для ножей: характеристики, плюсы и минусы

Для изготовления ножей легированная сталь 95Х18 стала использоваться сравнительно недавно, но быстро завоевала популярность у производителей и покупателей, благодаря отличным характеристикам.

1. Что представляет собой сталь 95Х18?
2. Характеристики
3. Для каких ножей применяют?
4. Цены
5. Плюсы и минусы

Что представляет собой сталь 95Х18?

Сталь 95х18 была создана как альтернатива американским маркам 440С и 440В. Они имеют схожий химический состав и эксплуатационные характеристики. Их отличают высокая прочность и твердость, износостойкость и защита от коррозии.

Сталь 95Х18 широко используется в машиностроительной и авиастроительной областях, а также в во многих других отраслях промышленности. Из нее делают подшипники, втулки, стержни, резервуары.

Благодаря своим характеристикам, эта марка привлекла внимание производителей ножей. Ее высококлассные свойства ценятся охотниками, туристами, рыболовами и коллекционерами холодного оружия.

Характеристики

Основу стали 95Х18, как и любой другой, составляет железо (78%) и углерод (0,95%). В качестве главного легирующего компонента используется хром. В сплаве его 17-19%, что позволяет отнести 95Х18 к разряду нержавеющих сталей. Он способствует повышению прочности металла и образует на его поверхности пленку, защищающую от коррозии.

Доля других элементов в сплаве небольшая, но они необходимы для улучшения его качества. В состав 95Х18 входит:

Содержание вредных примесей, к которым относятся фосфор и сера, в сплаве не превышает 0,03%

Такой состав химических элементов определяет основные свойства стали 95Х18. Она отличается:

• Высокой твердостью. При условии качественной закалки она достигает 58-60 единиц по шкале Роквелла.
• Прочностью. Сплав обладает хорошей сопротивляемостью внешним нагрузкам.
• Износостойкостью.
• Высокой антикоррозийной защитой. Это достигается за счет высокого содержания хрома в сплаве.

Для каких ножей применяют?

Эта марка используется в основном для производства охотничьих, туристических ножей. Клинок из стали 95Х18 долго остается острым. Если ему необходима заточка, то ее можно выполнить даже в походных условиях. Для этих целей подойдет обычный булыжник. Высокая защита от коррозии также очень ценится охотниками и туристами, так как не всегда есть возможность качественно просушить нож в походных условиях.

Нож Варан-2, кованая сталь — 3590 руб.

Ценятся коллекционные ножи, сделанные из стали 95Х18. Клинки долго остаются острыми, не подвержены ржавчине и имеют безупречный внешний вид.

Нож Медведь (сталь 95×18), позолота — 3000 руб.

Для производства кухонных ножей сталь 95Х18 используется редко, так как не предназначена для нарезания чего-то твердого.

Все компоненты, из которых производится сталь 95Х18, доступны и стоят недорого. Качество при этом не страдает. Поэтому и ножи из этого сплава относительно не дорогие и доступны широкому кругу покупателей. Средняя цена ножей составляет 2500 – 8000 рублей.

Плюсы и минусы

Сталь 95Х18 обладает характеристиками, которые ценятся производителями ножей. К ним относятся:

• Высокая прочность. Строгое соблюдение температуры на стадии закалки и отпуска обеспечивают высокую прочность стали. Нож из такого сплава способен выдержать серьезные внешние нагрузки.
• Твердость. В среднем она составляет 58 – 60 единиц по шкале Роквелла, а максимальный показатель может достигать 62 HRC. Нож из этой марки стали способен выдержать большие нагрузки, при этом не деформируясь.
• Повышенная износостойкость. Даже при частом использовании нож долгое время не теряет своей остроты.
• Устойчивость к коррозии и воздействию агрессивных сред. Сплав не боится воды, кислоты, солей. Даже при длительном контакте с ними на клинке не появляется ржавчина и не теряется привлекательный вид.
• Простота заточки. Чтобы вернуть лезвию былую остроту, не требуется специальных инструментов. Подойдет обычный точильный камень. Рекомендуется использовать брусок с алмазным напылением и мелкой зернистостью.
• Невысокая цена. По стоимости ножи из стали 95Х18 дешевле, чем зарубежные аналоги, а по качеству ничем не уступают им. Это не может не привлекать покупателей.
• Привлекательный внешний вид. Лезвие из этой марки стали имеет яркий металлический блеск, который не тускнеет даже при взаимодействии с кислотами и солями.

Недостатков у ножей из стали 95Х18 немного:

• При больших нагрузках на излом лезвие может переломиться. Также ножи из такой стали плохо переносят ударные нагрузки.
• Сталь требовательна к соблюдению определенной температуры при обработке. При перегреве она становится хрупким.

Производители часто используют 95Х18 для изготовления ножей. Прихотливость сплава в изготовлении компенсируется высоким качеством и многочисленными преимуществами этой марки стали.

Сталь 95х18 — характеристики и применение

Между собой охотники называют ее «сталь для ножей». Некоторые характеристики стали 95Х18 повлияли на это. Ножи, сделанные из нее, продолжают набирать популярность.

Сталь 95Х18 относится к группе коррозионных, высоколегированных сталей, также известных как нержавейки. Широко используется в машиностроительной и авиационной промышленности. Является распространённым материалом для изготовления клинкового оружия. Обо всем этом по порядку.

Описание химического состава и его расшифровка

Сталь 95Х18 представляет собой сплав железа с углеродом, легированный хромом. Помимо базовых элементов в составе присутствуют примеси, оказывающие как положительный так и отрицательный эффект на качество сплава. Это – кремний, марганец, сера, фосфор, никель, медь, титан. Какой же процент данных компонентов содержится в стали и как они связаны с ее свойствами?

• Углерод (0,9-1%) повышает твердость и одновременно уменьшает пластичность сталей, что соответственно сказывается отрицательно на литейных свойствах и обрабатываемости стали давлением.
• Хром (17-19%) увеличивает прокаливаемость (эффективность упрочнения термообработкой), повышает абразивный износ, жаропрочность, коррозионностойкость.
• Марганец (до 0,8%) снижает вероятность образования микротрещин, увеличивая тем самым качество поверхности детали. Способствует повышению свойствам пластичности, свариваемости и возможности обработки ковкой.
• Кремний (до 0,8%) повышает прочность и прокаливаемость сплава, не уменьшая при этом значение его пластичности.
• Фосфор (до 0,03%) и сера (до 0,025%) относятся к группе вредных примесей. Их повышенное содержание в химическом составе стали сильно ухудшает механические характеристики сплава. Добавление серы до 0,05% снижает предел упругости в 2,5 раза.
• Титан (до 0,2%), медь (до 0,3%), никель (до 0,6%) положительно влияют на прочность, коррозионностойкость и жаропрочность стали. Но их процент в составе не велик, поэтому и воздействие на общие свойства металла незначительны.

Аналоги

Сталь 95Х18 является российским обозначением данного сплава. Существуют также его зарубежные аналоги. В особенности следует отметить следующие:

• Соединенные штаты Америки – 440С;
• Япония – SUS440C;
• Европейский союз – X105CrMo17.

Физико-химические свойства

Сталь 95Х18 имеет плотность в 7850 кг/м3. Предел прочности составляет 770 МПа, предел текучести 420 МПа. Относительное удлинение на разрыв равно 15%, а относительное сужение – 30%. Коэффициент температурного линейного расширения колеблется в пределах 11,8-13,4 1/град. Твердость стали может достигать значение до 60 HRC. Устойчив к воздействию абразивного износа.

Сталь обладает коррозионной устойчивостью при работе в умеренных агрессивных средах: водяной пар, морская вода и прочее. Сохраняет свои механические свойства при температурах окружающей среды до 500 ºС. После прохождения данной температурной отметки начинают заметно падать.

Прочностные характеристики 95Х18 сильно зависят от качества проведения термической обработки, если быть точнее, от соблюдения ее точных требований. Малейшее отклонение от технологии приводит к значительным потерям в износостойкости и твердости.

Термообработка стали включает в себя 2 основных этапа: закалка и низкий отпуск.

Закалка заключается в нагреве сплава до температуры в 1060-1080 ºС и выдержки его в таких условиях в течение 60 минут. После этого следует резкое охлаждение в масле. Такая операция измельчает внутренние зерна стали, делая их соединение между собой более прочным.

После закалки остаются высокие остаточные напряжения, которые в последующем могут стать причиной образования микротрещин на поверхности детали. Для их снятия дополнительно проводят термообработку низким отпуском. Он включает в себя нагрев до 130-150 градусов с последующей выдержкой металла при данной температуре на протяжении 1 часа.

Области использования

Благодаря вышеперечисленным характеристикам и невысокой стоимости сталь 95Х18 нашла применение во многих отраслях современного производства.

Авиационное приборостроение использует данную сталь для изготовления ответственных узлов механизмов, к которым предъявляются требования повышенного значения износостойкости. Детали из 95Х18 устойчивы в работе при температуре окружающей среды до 500 ºС и умеренном воздействии агрессивных сред. В первую очередь, сюда относятся посадочные кольца подшипников качения и скольжения.

В машиностроении сталь активно используется как материал деталей, работающих в условиях абразивного износа. Ее способы применения крайне разнообразны и включают всевозможные втулки, валы, оси, клапаны гидравлических установок, пружины и прочее.

В нефтяной промышленности 95Х18 применяют для изготовления ролико- и шарикоподшипников.

Самое большое распространение сталь 95Х18 получила при изготовлении клинкового оружия.

Основные современные ножи, применяемые в охоте и туризме, обычно производятся из сталей двух марок. Это 95Х18 и 65Х13. Каждая из них имеет свои особенности. До сих пор активно ведутся споры на форумах сайтов охотников, какая же все-таки из них лучше.

Сталь 95х18 для ножей плюсы и минусы

Преимущества:

• Прежде всего стоит отметить выгодное соотношение стоимости ножей и их эксплуатационных характеристик. Средняя их цена варьируется в пределах 3000 рублей.
• При более или менее «грамотном» использовании ножи держат заточку до 2 месяцев.
• Процесс заточки не требует высокой квалификации от владельца клинка.
• Данные ножи отличаются высокими характеристиками сопротивляемости коррозии металла.
• Повышенная твердость и прочность.

Недостатки:

• Ножи, изготовленные из стали 95Х18, имеют низкое значение показателя ударной вязкости. Это может стать причиной образования трещин при воздействии ударных нагрузок, а то и вовсе расколоть нож. Как результат, такие клинки непригодны для метания.
• Эксплуатационная характеристика клинка сильно зависит от проведенной ранее термической обработки. Сталь чувствительна к малейшим отклонениям от технологии ее проведения. Хотя отметим, что в условиях массового производства выполнение данной операции полностью возлагается на специализированное оборудование, сводящее появление некачественной продукции на нет.

Ценообразование на лом

Стоимость одного килограмма лома стали 95Х18 находится в пределах 50-65 рублей. Такое повышенное значение в цене по сравнению с обычными конструкционными сталями связано с наличием в своем химическом составе хрома.

Более точную стоимость лучше узнать непосредственно в пунктах приема металлома. Она зависит от следующих моментов:

• Соотношение спроса и предложения лома конкретно в Вашем регионе.
• Значение котировок на мировых биржах черных металлов.
• Соответствие химическому составу по ГОСТ 5632-72.
• Качество состояния поверхности металлолома.
• Форма поставки. Под этим понимается вид профиля: лист, полоса, круг и прочее.
• Геометрические размеры профиля. Слишком большие габариты требуют применять дополнительную операция резания для осуществления удобства транспортировки.
• Объем поставки. Как правило, пункты приема металлолома отдают предпочтение в работе с весом лома от 1000 килограмм.

Ниже, в комментариях вы можете оставить свои отзывы о марке 95х18.

Что такое сталь 95х18: характеристики, области применения, аналоги

Легированная сталь 95х18 является одним из востребованных сортов благодаря отменным техническим показателям. Четкое соблюдение технологии на всех этапах термообработки позволяет получить прочный сплав с высоким уровнем устойчивости к износу. Необходимо отметить, что малейшее нарушение технологических условий влечет за собой заметное ухудшение эксплуатационных параметров стали данной марки.

Отменные эксплуатационные показатели позволяют использовать сталь 95х18 для изготовления твердых деталей, имеющих солидный запас прочности. Это подшипники, втулки, осевые конструкции, стержни, но особенно любят этот сплав оружейники. Данная марка стали активно применяется для промышленного и кустарного производства ножей и иного холодного оружия.

Химический состав

Сплав является смесью тщательно сбалансированных компонентов, что и определяет отменные технические характеристики стали 95х18.

В состав входит железо (78 процентов), основной легирующей составляющей служит хром (ровно 18 процентов). Именно он формирует особую пленку, увеличивающую показатель прочности сплава. Содержание углерода менее 1 процента. Пропорция добавок напрямую отображается в марке, расшифровка которой указывает на наличие углерода в количестве 0,95% и хрома 18%.

Кроме этих элементов в состав материала входят сера, никель, фосфор, марганец, титан, медь, кремний в пределах 3-5 процентов. Эти добавки активно взаимодействуют с хромом, оказывая положительное влияние на качество конечной продукции и ее коррозионную стойкость. Сталь марки 95х18 относят к категории нержавеющих сплавов.

При четком соблюдении технологии при ковке металла его структура уплотняется, увеличивается пластичность, а прочность остается без изменений. Особенности сплава исключают образование мелких трещин, что положительно влияет на качество конечной продукции.

Механические характеристики

Закалка стали с нарушением технологических условий, как и несвоевременный отпуск, заметно ухудшают технические параметры стали 95х18. Как и другие стали мартенситного класса сплав 95х18 уплотняется в ходе закалки, а в процессе отжига формируется ледебуритная структура с некоторым избытком карбидом, имеющих морфологические отличия.

• Первичные карбиды возникают после жидкой фазы, имеют вытянутую форму в направлении прокатки или ковки.
• Вторичные элементы заметно мельче, возникают на этапе охлаждения, размещаются в теле и по краям начальных аустенитов.

С увеличением температуры обработки возрастает твердость сплава. При условии качественной закалки, согласно технологической карте, твердость стали 95х18 по Роквеллу доходит до 58-60 единиц. При этом в МПа твердость металла составляет 230−245 единиц.

Удельный вес сплава на один кубический метр составляет 7,75 тонны.

Другие механические параметры сплава 95х18:

• плотность — 7,75×10 3 кг/м3;
• теплопроводность — 24,3 Вт;
• удельная теплоемкость металла этой марки при 20˚С — 0,483×10 3Дж;
• степень удельного электросопротивления — 0,68×10 6 Ом/м.

Особенности материала

Технология производства стали марки 95х18 сформирована в самом экономичном с точки зрения себестоимости материала режиме.

Существуют некоторые особенности металла, исключающие его применение для изготовления конструкционных элементов.

• При нагревании сплав имеет склонность к формированию зерен. При этом появившиеся крупные зёрна невозможно устранить путем нагрева изделия.
• Соединения, изготовленные методом сварки, имеют предел стойкости в – 40 градусов Цельсия.
• В процессе холодной деформации металл отличается низкой склонностью к формообразованию.

Включение в состав сплава карбидообразующих компонентов приводит к увеличению прочности и устойчивости к коррозии сварных швов. Кроме того, практикуется снижение зернистости структуры за счёт использования в микроскопических количествах редкоземельных элементов (к примеру, церия). Но внесение дополнительных компонентов требует аккуратного и грамотного подхода.

Уменьшить хладоёмкость сплава помогают углерод, азот, фосфор, кислород, марганец, а также кремний и сера в самых минимальных дозах.

Тщательное соблюдение пропорций и технологических требований на всех этапах производства стали 95х18 дает возможность получить на выходе качественный металл.

Положительные свойства и недостатки сплава

Плюсы и минусы стали для ножей 95х18 напрямую связаны с составом данного сплава. В свою очередь свойства металла неразрывно связаны с эксплуатационными параметрами готовых изделий.

В список достоинств материала необходимо внести:

• твердость;
• отменную прочность;
• высокую степень устойчивости к износу;
• нейтральную реакцию на воздействие агрессивной среды;
• устойчивость к коррозии.

Отзывы о стали 95х18 свидетельствуют о том, что ножи из нее не ржавеют, не подлежат деформации, устойчивы к воздействию соли, кислой среды и влаги, способны резать любые виды продуктов, долго сохраняют свой привлекательный внешний вид.

К этому списку необходимо добавить низкую стоимость ножей, а также простоту их заточки в домашних условиях. Для этого достаточно бруска с алмазным напылением, зернистость которого 50/40 или 100/80. Путешественники, охотники и рыбаки с удовольствием рассказывают о том, как точить нож из этой стали при помощи обычного булыжника.

Недостатки материала напрямую связаны с особенностями технологии и его химическим составом. Присутствие в перечне составляющих сплава достаточного количества хрома вызывает повышенную чувствительность стали к высокотемпературному воздействию. Незначительное превышение нормы при нагревании сплава делает материал очень хрупким, что исключает целесообразность его последующей обработки.

Еще одна особенность материала препятствует применению ножей из сплава 95х18 в обычных бытовых целях. Изделия толщиной менее 4 мм практически не переносят поперечного воздействия на излом.

Сферы использования стали 95х18

Характеристики и применение стали 95х18 тесно взаимосвязаны. Прочный, устойчивый к нагрузкам и агрессивному воздействию сплав востребован не только для изготовления специализированных ножей.

Металл активно используют в авиа и машиностроении. В список наиболее востребованной продукции, для изготовления которой данный сплав требуется промышленным предприятиям, входят втулки, подшипники, различные оси, предназначенные для повышенной эксплуатационной нагрузки.

Современный ассортимент промышленной продукции из стали 95х18, регламентированный ГОСТ, включает в себя:

• калиброванные и шлифованные прутки;
• сортовой и фасонный прокат (как правило, в виде цилиндрических заготовок);
• стальные полосы.

Кованая продукция в виде заготовок тоже пользуется стабильным спросом на внутреннем рынке.

Аналоги стали 95х18

Зарубежные маркировки данного сплава отличаются от российской, и напрямую зависят от страны-производителя. Стандарт AISI относит данный сплав к категории легированных сталей.

• В США сплав обозначают маркировкой 440С или 440В.
• В Германии используют марки X105CrMo17 и X102CrMo17.
• Польские производители обозначают данный сплав маркой Н18.
• Япония применяет маркировку SUS440C.
