ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОЛОСА СТАЛЬНАЯ ГОРЯЧЕКАТАНАЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПОЛОСА СТАЛЬНАЯ ГОРЯЧЕКАТАНАЯ

Hot-rolled steel strip.

Срок действия с 01.01.78

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на стальную горячекатаную полосу общего назначения и стальную полосу для гаек шириной от 11 до 200 мм и толщиной от 4 до 60 мм.

(Измененная редакция, Изм. № 1, 2, 3).

2. По точности прокатки полосы изготовляют:

повышенной точности — Б;

обычной точности — В.

(Измененная редакция, Изм. № 2).

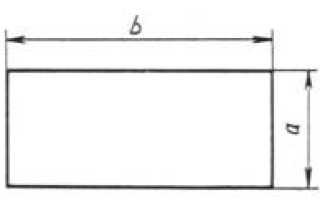

3. Поперечное сечение, толщина, ширина и масса 1 м полосы должны соответствовать указанным на чертеже и в табл. 1 .

Масса 1 м полосы, кг, при толщине а, мм

1. Площадь поперечного сечения и масса 1 м полосы вычислены по номинальным размерам. Плотность стали принята равной 7,85 г/см 3 .

2. По требованию потребителя изготовляют полосы промежуточных размеров по толщине и ширине.

(Измененная редакция, Изм. № 1).

4. По требованию потребителя полосы изготовляют:

толщиной 4,5 мм всех ширин;

шириной 56 мм, толщиной до 36 мм включ.;

размерами 8 ´ 17, 12 ´ 27, 13 ´ 22, 13 ´ 25, 15 ´ 25, 17 ´ 25, 17 ´ 30, 19 ´ 25, 19 ´ 28, 19 ´ 34, 23 ´ 27, 23 ´ 36, 24 ´ 32, 24 ´ 39, 26 ´ 36, 26 ´ 44, 27 ´ 34, 32 ´ 39, 28 ´ 17, 34 ´ 24 мм.

5. Предельные отклонения по толщине и ширине полос общего назначения и полос для горячей штамповки гаек не должны превышать величин, указанных в табл. 2 .

Предельные отклонения по толщине полосы

Предельные отклонения по ширине полосы

От 4 до 6 включ.

Св. 6 до 16 включ.

Св. 16 до 25 включ.

Примечание. По требованию потребителя полосы шириной от 12 до 40 мм изготовляют с предельными отклонениями по ширине ± 0,5 мм, полосы толщиной свыше 16 до 20 мм — с предельными отклонениями по толщине ± 0,3 мм.

(Измененная редакция, Изм. № 1).

6. Предельные отклонения по толщине и ширине полос для холодной штамповки гаек не должны превышать величин, указанных в табл. 3 .

Предельные отклонения по толщине полосы

Предельные отклонения по ширине полосы

7. Полосы изготовляют длиной:

от 3 до 10 м — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;

от 2 до 6 м — из углеродистой качественной и легированной стали.

По требованию потребителя полосы изготовляют длиной до 12 м.

(Измененная редакция, Изм. № 1).

8. В зависимости от назначения полосы изготовляют:

кратной мерной длины;

(Измененная редакция, Изм. № 2).

9. (Исключен, Изм. № 2).

10. Предельные отклонения по длине полос мерной или кратной мерной длины не должны превышать:

+30 мм — для полос длиной до 4 м;

+50 мм — для полос длиной св. 4 до 6 м;

+70 мм — для полос длиной св. 6 м;

+200 мм — для полос, получаемых со штрипсовых станов.

По требованию потребителя:

+40 мм — для полос длиной свыше 4 до 7 м;

+5 мм на каждый метр длины свыше 7 м.

(Измененная редакция, Изм. № 2).

11. По требованию потребителя полосы размером до 30 ´ 20 мм изготовляют в рулонах.

Полосы других размеров изготовляют в рулонах по согласованию изготовителя с потребителем.

12. Притупление углов полос не должно превышать 0,2 толщины, но не более 3 мм.

Притупление углов, не более

11; 12. (Измененная редакция, Изм. № 1).

13. Серповидность полосы не должна превышать:

0,2 % длины — для полос 1 класса;

0,5 % длины — для полос 2 класса.

Серповидность полосы проверяют на длине изготовляемой полосы, но не короче 1 м.

(Измененная редакция, Изм. № 2, 3).

13а. Отклонения от плоскостности полосы не должны превышать значений, указанных в табл. 5 .

Отклонения от плоскостности, не более, для классов

По длине полосы, % от длины

По длине полосы, % от длины

По требованию потребителя отклонение от плоскостности для полос 1-го класса не должно превышать:

0,2 % длины — по длине полосы.

Примечание. Для проката толщиной до 12 мм общее отклонение от плоскостности не проверяют.

(Измененная редакция, Изм. № 3)

14. Точность изготовления и другие требования к полосе проверяют на расстоянии не менее 150 мм от торцов, а полосы в рулонах — в любом месте, кроме первого и последнего витков.

(Измененная редакция, Изм. № 2).

15. (Исключен, Изм. № 2).

Примеры условных обозначений

Полоса стальная горячекатаная толщиной 10 мм и шириной 22 мм, обычной точности прокатки (В), для холодной штамповки гаек (Ш), с серповидностью по классу 2 по ГОСТ 103-76 из стали марки Ст3кп:

То же, повышенной точности прокатки (Б), с серповидностью по классу 1 из стали марки 09Г2:

(Измененная редакция, Изм. № 2).

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

И.С. Тришевский, И.С. Гринь, И.М. Козлова, В.А. Ена

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 12.10.76 № 2358

3. ВЗАМЕН ГОСТ 103-57 и ГОСТ 6422-52 в части сортамента

4. Стандарт полностью соответствует СТ СЭВ 3900-82

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ (декабрь 1987 г.) с Изменениями № 1, 2, 3, утвержденными в октябре 1983 г., июне 1987 г июне 1989 г. (ИУС 2-84, 11-87; 11-89)

ПОЛОСА СТАЛЬНАЯ ГОРЯЧЕКАТАНАЯ ОБЩЕГО НАЗНАЧЕНИЯ (ГОСТ 103-76)

Стальная горячекатаная полоса общего назначения и стальная полоса для гаек шириной от 11 до 200 мм и толщиной от 4 до 60 мм соответствует ГОСТ 103-76.

По точности прокатки полосы изготовляют:

• повышенной точности;
• нормальной точности.

Полосы изготовляют длиной:

• от 3 до 10 м — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;
• от 2 до 6 м — из углеродистой качественной и легированной стали.

В зависимости от назначения полосы изготовляют:

• мерной длины;
• длины, кратной мерной;
• немерной длины.

При расчете массы плотность стали принята равной 7,85 г/см3.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ

Полоса стальная горячекатаная толщиной 10 мм и шириной 22 мм, обычной точности прокатки (В), для холодной штамповки гаек (Ш), с серповидностью по классу 2 из стали марки СтЗкп:

10х22-В-Ш-2 ГОСТ 103-76 СтЗкп ОСТ 14-2-208-87

4. По требованию потребителя полосы изготовляют:

• толщиной 4,5 мм всех ширин;
• шириной 56 мм, толщиной до 36 мм вкл.;
• размерами 8Х117, 12Х27, 13Х’22, 13х25, 15х25, 17Х25, 17Х30, 19Х25, 19Х28, 19х34, 23х27, 23Х36, 24Х32, 24Х39, 26Х36, 26Х44, 27Х34, 32х39, 28Х 17, 34Х24 мм.

5. Предельные отклонения пo толщине и ширине полос общего назначения и полос для горячей штамповки гаек не должны превышать величин.

6. Предельные отклонения пo толщине и ширине шолос для холодной штамловки гаек не должны превышать величин.

7. Полосы изготовляют длиной:

• от 3 до 10 м — из углеродистой стали обыкновенного качества, низколегированной и фосфористой;
• от 2 до 6 м — из углеродистой качественной и легированной стали.

8. В зависимости от назначения полосы изготовляют:

• мерной длины;
• кратной мерной длины;
• мерной длины с остатком не более 15% массы партии;
• кратной мерной длины с остатком не более 15% массы партии;
• немерной длины.

Примечание. Остатком считаются полосы длиной не менее 2 м из углеродистой стали обыкновенного качества, низколегированной и фосфористой и длиной не менее 1 м из углеродистой качественной и легированной стали.

По соглашению потребителя с изготовителем допускается поставка полос ограниченной длины в пределах немерной.

9. При поставке полос немерной длины допускается наличие полос длиной от 2 до 3 м из углеродистой стали обыкновенного качества, низколегированной и фосфористой и длиной от 1 до 2 м из углеродистой качественной и легированной стали в количестве не более 10% массы партии.

10. Предельные отклонения по длине полос мерной или кратной мерной длины не должны превышать:

• +30 мм — для полос длиной до 4 м;
• +50 мм — для полос длиной св. 4 до 6 м;
• +70 мм — для полос длиной св. 6 м;
• +200 мм — для полос, получаемых со штрипсовых станов.

11. По соглашению изготовителя с потребителем полосы изготовляют в рулонах.

12. Притупление углов полос не должно превышать 0,2 толщины, но не более 3 мм.

13. Серповидность полосы не должна превышать:

• 0,2% длины — для полос класса 1;
• 0,5% длины — для полос класса 2;

По соглашению изготовителя с потребителем допускается изготовлять полосы с серповидностью до 0,8% любой измеряемой длины.

14. Измерение толщины, ширины полосы, а также серповидности производится иа расстоянии не менее 500 мм от конца шолосы и не менее 3 м от конца рулона.

15. Марки и технические требования устанавливаются соответствующими стандартами.

Примеры условных обозначений:

Полоса для холодной штамповки гаек нормальной точности прокатки Б, c серповидностью по классу 2, толщиной 10 мм и шириной 22 мм из стали марки Ст3кп:

Ш — Б — 2 10х22 ГОСТ 103—76

Ст3кп ГОСТ 6422—76

То же, повышенной точности прокатки А, с серповидностью по классу 1, толщиной 10 мм и шириной 22 мм, из стали марки 09Г2:

А — 1 10х22 ГОСТ 103—76

09Г2 ГОСТ 535—58

При маркировке полос для холодной штамповки гаек в условном обозначении дополнительно указывается буква Ш.

© 2008 — 2015 «СтальЭкспресс»
125040, г. Москва, ул. Правды, д.24, кор.4

Комплексная поставка сортового и листового металлопроката: арматура, балка, квадрат, профнастил, сетка, швеллер и т.д.

Полоса стальная горячекатанная ГОСТ 103-76.

Стандарт распространяется на стальную горячекатанную полосу общего назначения и стальную полосу для гаек шириной от 11 до 200 мм и толщиной от 4 до 60 мм.

По точности прокатки полосу стальную изготавливают:

Б — повышенной точности;

В — обычной точности;

Ш — полосы для холодной штамповки гаек.

По плоскостности на классы : 1 и 2.

марки стали и техническиетребования устанавливаются соответствующими стандартами.

Виды стальной полосы

Полоса стальная имеет плоскую форму и прямоугольное поперечное сечение без полого пространства внутри и является универсальным видом металлопроката. В качестве материала для ее изготовления используется низколегированная и углеродистая сталь различных марок и сортов. В зависимости от способа производства, т е. с осуществлением предварительного нагрева заготовки перед прокаткой или без него, стальная полоса бывает горячекатаная и холоднокатаная.

Основные размеры стальных полос по ГОСТ 103-76 следующие:

• ширина может варьироваться от 11,0 до 200,0 мм;
• толщина – от 4,0 до 60,0 мм;
• длина – от 3,0 до 10,0 м

Горячекатаная стальная полоса ГОСТ 103-76 используется в качестве основного материала для производства рессор, резцов, гнутых уголков и швеллеров, ножей, гаек, накладок, перемычек и многих других металлоизделий.

Эти металлоизделия широко используются в таких областях народного хозяйства, как строительство, машиностроение, судо- и авиастроение, электроэнергетика, архитектура и приборостроение. Кроме этого оцинкованная или черная полоса стальная 40?4 и 25?4 используется в качестве основного элемента при заземлении зданий, сооружений и других объектов.

Оцинкованная стальная полоса

Оцинкованная полоса и оцинкованный круг широко применяются в гражданском строительстве, электроэнергетике и нефтегазовой отрасли для устройства контуров заземления зданий и сооружений. Наиболее часто для изготовления заземляющего контура используется оцинкованная полоса 40х4, 25х4, реже — полоса 50х5 и 30х4 мм.

Полоса для заземления всегда на нашем складе

Компания МеталлТехСервис занимается поставками полосы для заземления как собственного производства, так и импортной, соответствующей всем международным стандартам в том числе и ГОСТ 9.307-89. У нас всегда в наличии на складе основные размеры полосы:

• полоса оцинкованная 40х4 (лента заземления) в хлыстах по 6 м;
• полоса оцинкованная 25х4 (лента заземления) в хлыстах по 6 м;
• полоса оцинкованная 40х4 (лента заземления) в бухтах по 50 кг;
• полоса оцинкованная 25х4 (лента заземления) в бухтах по 50 кг;

Ознакомиться с ценами на оцинкованную полосу

Как рассчитать массу полосы заземления нужной длины?

Рассчитать необходимое количество полосы для заземления несложно:

• 1 метр оцинкованной полосы 40х4 весит 1,3 кг;
• 1 метр оцинкованной полосы 25х4 весит 0,8 кг;
• 1 метр оцинкованного круга 8 мм весит 0,4 кг;
• 1 метр оцинкованного круга 16 мм весит 1,6 кг.

Основные размеры полосы и круга есть у нас на складе.

Также мы готовы нарезать и оцинковать полосу нужного вам размера, круг, лист, уголок!

Данное предложение не является публичной офертой и носит информационный характер.
Пожалуйста, уточняйте наличие товаров и цену у менеджеров

Купить полосу стальную оцинкованную просто — позвоните нам

тел. +7 (343) 344-50-68; 268-68-29; 268-68-26

или напишите: e-mail: [email protected].

Сталь полосовая 40х4 ГОСТ 103 76
