Модуль юнга для стали 45

Сталь 45

Общие данные

Калиброванный пруток ГОСТ 1050-74, ГОСТ 7414-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.

Лист толстый ГОСТ 1577-81, ГОСТ 19903-74.

Лист тонкий ГОСТ 16523-70. Лента ГОСТ 2284-79.

Полоса ГОСТ 1577-81, ГОСТ 103-76, ГОСТ 82-70.

Проволока ГОСТ 17305-71, ГОСТ 5663-79.

Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1131-71.

Химический состав (по ГОСТ 1050-2013)

Механические свойства

Механические свойства при повышенных температурах

Механические свойства проката

Механические свойства в зависимости от сечения

Технологические свойства

Температура критических точек

Ударная вязкость

Ударная вязкость, KCU, Дж/см 2

Предел выносливости

Прокаливаемость

Твердость для полос прокаливаемости HRCэ (HRB).

Модуль упругости стали

Редакция E-metall Опубликовано 2021-03-27

При проектировании стальных изделий или элементов конструкций учитывают способность сплава выдерживать разнонаправленные виды нагрузок: ударные, изгибающие, растягивающие, сжимающие. Значение модуля упругости стали, наряду с твердостью и другими характеристиками, показывает стойкость к этим воздействиям.

Например, в железобетонном строительстве используют продольные и поперечные арматурные стержни. В горизонтальной плоскости они подвержены растяжению, а в вертикальной — давлению всей массы конструкции. В местах концентрации напряжений: углы, технологические проемы, лифтовые шахты и лестничные пролеты — размещают большее количество арматуры. Способность бетона впитывать воду служит причиной постоянных изменений сжимающих и растягивающих нагрузок.

Рассмотрим другой пример. В военное время создавалось множество разработок в сфере авиации. Самыми частыми причинами катастроф были возгорания двигателей. Отрываясь от земли, самолет попадает в атмосферные слои с разреженным воздухом и его корпус расширяется, обратный процесс происходит при посадке. Кроме этого, на конструкцию воздействует сопротивление воздушных потоков, давление искривленных слоев воздуха и другие силы. Несмотря на прочность, существующие в то время сплавы не всегда были пригодны для изготовления ответственных деталей, в основном, это приводило к разрывам топливных баков.

В различных видах промышленности из стали изготавливают детали подвижных механизмов: пружины, рессоры. Марки, используемые для таких целей, не склонны к трещинообразованию при постоянно изменяющихся нагрузках.

Модуль упругости стали

Упругость твердых тел — это способность принимать исходную форму после прекращения деформирующих воздействий. Например, брусок пластилина обладает нулевой пружинистостью, а резиновые изделия можно сжимать и растягивать. При различных применениях сил к предметам и материалам, они деформируются. В зависимости от физических свойств тела или вещества, различают два вида деформации:

• Упругая — последствия исчезают по окончании действия внешних сил;
• Пластическая — необратимое изменение формы.

Модуль упругости — название нескольких физических величин, характеризующих склонность твердого тела деформироваться упруго.

Впервые понятие было введено Томасом Юнгом. Ученый подвешивал грузы к металлическим стержням и наблюдал за их удлинением. У части образцов длина увеличилась в два раза, другие — были разорваны в ходе эксперимента.

Сегодня определение объединяет ряд свойств физических тел:

Модуль Юнга: Вычисляется по формуле E= σ/ε, где σ — напряжение, равное силе, деленной на площадь ее приложения, а ε — упругая деформация, эквивалентная отношению удлинения образца с начала деформации и сжатию после ее прекращения.

Модуль сдвига (G или μ): способность сопротивляться деформации при сохранении объема, когда направление нагрузок производится по касательной. Например, при ударе по шляпке гвоздя, если он был произведен не под прямым углом, изделие искривляется. В сопромате величину используют для вычисления сдвигов и кручения.

Модуль объемной упругости или объемного сжатия (К): изменения, вызванные действием всестороннего напряжения, например, гидростатического давления.

Коэффициент Пуансона (Ⅴ или μ): отношение поперечного сжатия к продольному удлинению, вычисляется для образцов материалов. У абсолютно хрупких веществ он равен нулю.

Константа Ламе: энергия, провоцирующая возвращение в исходную форму, вычисляется через построение скалярных комбинаций.

Модуль упругости стали соотносится с рядом других физических величин. Например, при проведении эксперимента на растяжение, важно учитывать предел прочности, превышение которого оборачивается разрушением детали.

• Соотношение жесткости и пластичности;
• Ударная вязкость;
• Предел текучести;
• Относительное сжатие и растяжение (продольное и поперечное);
• Пределы прочности при ударных, динамических и др. нагрузках.

Применение ряда подходов обусловлено требованиями к механическим свойствам материалов в разных отраслях промышленности, строительства, приборостроения.

Модуль упругости разных марок стали

Наибольшей способностью противостоять деформации обладают рессорно-пружинистые стальные сплавы. Эти материалы характеризуются высоким пределом текучести. Величина показывает напряжение, при котором деформация растет без внешних воздействий, например при сгибании и скручивании.

Характеристики упругости стали зависят от легирующих элементов и строения кристаллической решетки. Углерод придает стальному сплаву твердость, однако в высоких концентрациях снижается пластичность и пружинистость. Основные легирующие добавки, повышающие упругие свойства: кремний, марганец, никель, вольфрам.

Нередко, нужных показателей можно достичь лишь с помощью специальных режимов термообработки. Таким образом все фрагменты детали будут иметь единые показатели текучести, а слабые участки будут исключены. В противном случае изделие может надломиться, лопнуть или растрескаться. Марки 60Г и 65Г обладают такими характеристиками, как сопротивление разрыву, вязкость, стойкость к износу, они применяются для изготовления промышленных пружин и музыкальных струн.

В металлургической промышленности создано несколько сотен марок стали с разными модулями упругости. В таблице приведены характеристики популярных сплавов.

Таблица модулей прочности марок стали

Модуль упругости для металлов и сплавов

Упругость сталей

Предел прочности

Твердые тела способны выдерживать ограниченные нагрузки, превышение предела приводит к разрушению структуры металла, формированию заметных сколов или микротрещин. Возникновение дефектов сопряжено со снижением эксплуатационных свойств или полным разрушением. Прочность сплавов и готовых изделий проверяют на испытательных стендах. Стандартами предусмотрен ряд испытаний:

• Продолжительное применение деформирующего усилия;
• Кратковременные и длительные ударные воздействия;
• Растяжение и сжатие;
• Гидравлическое давление и др.

В сложных механизмах и системах выход из строя одного элемента автоматически становится причиной повышения нагрузок на другие. Как правило, разрушения начинаются на тех участках, где напряжения максимальны. Запас прочности служит гарантией безопасности оборудования во внештатных ситуациях и продлевает срок его службы.

Способы определения и контроля показателей прочности металлов

Развитие металлургии и других сопутствующих направлений по изготовлению предметов из металла обязано созданию оружия. Сначала научились выплавлять цветные металлы, но прочность изделий была относительно невысокой. Только с появлением железа и его сплавов началось изучение их свойств.

Первые мечи для придания им твердости и прочности делали довольно тяжелыми. Воинам приходилось брать их в обе руки, чтобы управляться с ними. Со временем появились новые сплавы, разрабатывались технологии производства. Легкие сабли и шпаги пришли на замену тяжеловесному оружию. Параллельно создавались орудия труда. С повышением прочностных характеристик совершенствовались инструменты и способы производства.

1. Виды нагрузок
2. Понятие о модуле упругости
3. Таблица 1: Модуль упругости для металлов и сплавов
4. Модуль упругости для разных марок стали
5. Таблица 2: Упругость сталей
6. Модули прочности
7. Таблица 3: Модули прочности для сталей

Виды нагрузок

При использовании металлов прилагаются разные нагрузки статического и динамического воздействия. В теории прочности принято определять нагружения следующих видов.

• Сжатие – действующая сила сдавливает предмет, вызывая уменьшение длины вдоль направления приложения нагрузки. Такую деформацию ощущают станины, опорные поверхности, стойки и ряд других конструкций, выдерживающих определённый вес. Мосты и переправы, рамы автомобилей и тракторов, фундаменты и арматура, – все эти конструктивные элементы находятся при постоянном сжатии.

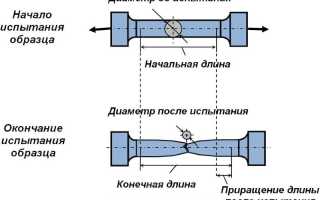

• Растяжение – нагрузка стремится удлинить тело в определенном направлении. Подъемно-транспортные машины и механизмы испытывают подобные нагружения при подъеме и переноске грузов.

• Сдвиг и срез – такое нагружение наблюдается в случае действия сил, направленных вдоль одной оси навстречу друг другу. Соединительные элементы (болты, винты, заклепки и другие метизы) испытывают нагрузку подобного вида. В конструкции корпусов, металлокаркасов, редукторов и других узлов механизмов и машин обязательно имеются соединительные детали. От их прочности зависит работоспособность устройств.

• Кручение – если на предмет действует пара сил, находящихся на определенном расстоянии друг от друга, то возникает крутящий момент. Эти усилия стремятся произвести скручивающую деформацию. Подобные нагружения наблюдаются в коробках передач, валы испытывают именно такую нагрузку. Она чаще всего непостоянная по значению. В течение времени величина действующих сил меняется.

• Изгиб – нагрузка, которая изменяет кривизну предметов, считается изгибающей. Мосты, перекладины, консоли, подъемно-транспортные механизмы и другие детали испытывают подобное нагружение.

Понятие о модуле упругости

В середине XVII века одновременно в нескольких странах начались исследования материалов. Предлагались самые разные методики по определению прочностных характеристик. Английский исследователь Роберт Гук (1660 г.) сформулировал основные положения закона по удлинению упругих тел в результате приложения нагрузки (закона Гука). Введены и понятия:

1. Напряжения σ, которое в механике измеряется в виде нагрузки, приложенной к определенной площади (кгс/см², Н/м², Па).
2. Модуля упругости Е, который определяет способность твердого тела деформироваться под действием нагружения (приложения силы в заданном направлении). Единицы измерения также определяются в кгс/см² (Н/м², Па).

Формула по закону Гука записывается в виде ε = σz/E, где:

• ε – относительное удлинение;
• σz – нормальное напряжение.

Демонстрация закона Гука для упругих тел:

Из приведенной зависимости выводится значение Е для определенного материала опытным путем, Е = σz/ε.

В теории прочности принято понятие модуль упругости Юнга. Это английский исследователь дал более конкретное описание способам изменения прочностных показателей при нормальных нагружениях.

Значения модуля упругости для некоторых материалов приведены в таблице 1.

Таблица 1: Модуль упругости для металлов и сплавов

Модуль упругости для разных марок стали

Металлурги разработали несколько сотен марок сталей. Им свойственны разные значения прочности. В таблице 2 показаны характеристики для наиболее распространенных сталей.

Таблица 2: Упругость сталей

Видео: закон Гука, модуль упругости.

Модули прочности

Кроме нормального нагружения, существуют и иные силовые воздействия на материалы.

Модуль сдвига G определяет жесткость. Эта характеристика показывает предельное значение нагрузки изменению формы предмета.

Модуль объемной упругости К определяет упругие свойства материала изменить объем. При любой деформации происходит изменение формы предмета.

Для разных сталей значения указанных модулей приведены в таблице 3.

Таблица 3: Модули прочности для сталей

Для других материалов значения прочностных характеристик указывают в специальной литературе. Однако, в некоторых случаях проводят индивидуальные исследования. Особенно актуальны подобные исследования для строительных материалов. На предприятиях, где выпускают железобетонные изделия, регулярно проводят испытания по определению предельных значений.

Модуль упругости разных материалов, включая сталь

Перед тем, как использовать какой-либо материал в строительных работах, следует ознакомиться с его физическими характеристиками для того, чтобы знать как с ним обращаться, какое механическое воздействие будет для него приемлемым, и так далее. Одной из важных характеристик, на которые очень часто обращают внимание, является модуль упругости.

Ниже рассмотрим само понятие, а также эту величину по отношению к одному из самых популярных в строительстве и ремонтных работах материалу — стали. Также будут рассмотрены эти показатели у других материалов, ради примера.

Модуль упругости — что это?

Модулем упругости какого-либо материала называют совокупность физических величин, которые характеризуют способность какого-либо твёрдого тела упруго деформироваться в условиях приложения к нему силы. Выражается она буквой Е. Так она будет упомянута во всех таблицах, которые будут идти далее в статье.

Невозможно утверждать, что существует только один способ выявления значения упругости. Различные подходы к изучению этой величины привели к тому, что существует сразу несколько разных подходов. Ниже будут приведены три основных способа расчёта показателей этой характеристики для разных материалов:

• Модуль Юнга (Е) описывает сопротивление материала любому растяжению или сжатию при упругой деформации. Определяется вариант Юнга отношением напряжения к деформации сжатия. Обычно именно его называют просто модулем упругости.
• Модуль сдвига (G), называемый также модулем жёсткости. Этот способ выявляет способность материала оказывать сопротивление любому изменению формы, но в условиях сохранения им своей нормы. Модуль сдвига выражается отношением напряжения сдвига к деформации сдвига, которая определяется в виде изменения прямого угла между имеющимися плоскостями, подвергающимися воздействию касательных напряжений. Модуль сдвига, кстати, является одной из составляющих такого явления, как вязкость.
• Модуль объёмной упругости (К), которые также именуется модулем объёмного сжатия. Данный вариант обозначает способность объекта из какого-либо материала изменять свой объём в случае воздействия на него всестороннего нормального напряжения, являющимся одинаковым по всем своим направлениям. Выражается этот вариант отношением величины объёмного напряжения к величине относительного объёмного сжатия.
• Существуют также и другие показатели упругости, которые измеряются в других величинах и выражаются другими отношениями. Другими ещё очень известными и популярными вариантами показателей упругости являются параметры Ламе или же коэффициент Пуассона.

Таблица показателей упругости материалов

Перед тем, как перейти непосредственно к этой характеристике стали, рассмотрим для начала, в качестве примера и дополнительной информации, таблицу, содержащую данные об этой величине по отношению к другим материалам. Данные измеряются в МПа.

Модуль упругости различных материалов

Как можно заметить из представленной выше таблицы, это значение является разным для разных материалов, к тому же показателя разнятся, если учитывать тот или иной вариант вычисления этого показателя. Каждый волен выбирать именно тот вариант изучения показателей, который больше подойдёт ему. Предпочтительнее, возможно, считать модуль Юнга, так как он чаще применяется именно для характеристики того или иного материала в этом отношении.

После того как мы кратко ознакомились с данными этой характеристики других материалов, перейдём непосредственно к характеристике отдельно стали.

Для начала обратимся к сухим цифрам и выведем различные показатели этой характеристики для разных видов сталей и стальных конструкций:

• Модуль упругости (Е) для литья, горячекатанной арматуры из сталей марок, именуемых Ст.3 и Ст. 5 равняется 2,1*106 кг/см^2.
• Для таких сталей как 25Г2С и 30ХГ2С это значение равно 2*106 кг/см^2.
• Для проволоки периодического профиля и холоднотянутой круглой проволоки, существует такое значение упругости, равняющееся 1,8*106 кг/см^2. Для холодно-сплющенной арматуры показатели аналогичны.
• Для прядей и пучков высокопрочной проволоки значение равняется 2·10 6 кГ/см^2
• Для стальных спиральных канатов и канатов с металлическим сердечником значение равняется 1,5·10 4 кГ/см^2, в то время как для тросов с сердечником органическим это значение не превышает1,3·10 6 кГ/см^2 .
• Модуль сдвига (G) для прокатной стали равен 8,4·10 6 кГ/см^2 .
• И напоследок коэффициент Пуассона для стали равен значению 0,3

Это общие данные, приведённые для видов стали и стальных изделий. Каждая величина была высчитано согласно всем физическим правилам и с учётом всех имеющихся отношений, которые используются для выведения величин этой характеристики.

Ниже будет приведена вся общая информация об этой характеристике стали. Значения будут даваться как по модулю Юнга, так и по модулю сдвига, как в одних единицах измерения (МПа), так и в других (кг/см2, ньютон*м2).

Сталь и несколько разных её марок

Значения показателей упругости стали разнятся, так как существуют сразу несколько модулей, которые исчисляются и высчитываются по-разному. Можно заметить тот факт, что в принципе сильно показатели не разнятся, что свидетельствует в пользу разных исследований упругости различных материалов. Но сильно углубляться во все вычисления, формулы и значения не стоит, так как достаточно выбрать определённое значение упругости, чтобы уже в дальнейшем ориентироваться на него.

Кстати, если не выражать все значения числовыми отношениями, а взять сразу и посчитать полностью, то эта характеристика стали будет равна: Е=200000 МПа или Е=2 039 000 кг/см^2.

Данная информация поможет разобраться с самим понятием модуля упругости, а также ознакомиться с основными значения данной характеристики для стали, стальных изделий, а также для нескольких других материалов.

Следует помнить, что показатели модуля упругости разные для различных сплавов стали и для различных стальных конструкций, которые содержат в своём составе и другие соединения. Но даже в таких условиях, можно заметить тот факт, что различаются показатели ненамного. Величина модуля упругости стали практически зависит от структуры. а также от содержания углерода. Способ горячей или холодной обработки стали также не может сильно повлиять на этот показатель.

Технические характеристики углеродистой стали 45

• Total:

Химический состав

Если расшифровать марку стали 45, можно понять, что цифрами обозначено количественное содержание углерода. Обычно оно колеблется в пределах от 0,42 до 0,5%. В составе сплава присутствуют и другие компоненты, концентрация некоторых из них незначительна и не оказывает особого влияния на свойства материала:

• кремний – 0,17 – 0,37%;
• марганец – 0,5-0,8%;
• хром, медь и никель – до 0,25%;
• мышьяк – до 0,08%.

По своим характеристикам сталь 45 относится к классу углеродистых качественных сталей. На уровень качества в маркировке указывает слово «сталь». Показатель определяется содержанием вредных примесей: серы – 0,04%; фосфора – 0,035%.

Встраиваясь в кристаллическую решетку металла, атомы Р и S оказывают негативное действие на его свойства. Фосфор становится причиной появления хладноломкости при низкой температуре и уменьшения пластичности при ее повышении. Сера при эксплуатации в высокотемпературном режиме способствует возникновению трещин. Марка стали 45 соответствует допустимому уровню содержания этих элементов. Для высококачественных сплавов, например, содержание вредных примесей не должно превышать 0,025%.

Заменители сплава

Согласно ГОСТу 1050-78, регламентирующему степень раскисления, сталь 45 относится к категории спокойных. Отечественными заменителями конструкционной стали 45 могут выступать марки:

• 40Х;
• 50;
• 50Г2.

• 1044, М1044, 1045Н – в Соединенных Штатах;
• 1.0503, 1.1193, С45Е – Германии;
• 1С45, С40Е, ХС42Н1 – Франции;
• 1С45, С45Е – Италии;
• 1650 – Швеции;
• 060А47, 080М – Англии;
• Ck45 – Швейцарии;
• S45C, SWRCH48K – Японии;
• 45Н, ZGD345-570 – Китае;
• А3 – Венгрии;
• 12050 – Чехии;
• К1042 – Австралии;
• SM48С – Южной Корее.

На рынок металл поставляется в соответствии с государственными стандартами в виде:

• Фасонного и сортового проката;
• калиброванного и шлифованного прутка;
• серебрянки;
• толстого и тонкого листа;
• проволоки;
• лент и полос;
• кованых заготовок;
• труб.

Основные свойства

Химические свойства стали 45 определяются ее составом. От количества углерода зависят показатели твердости и прочности. Присутствие кремния и марганца:

• снижает внутренние напряжения в структуре металла;
• улучшает его пластичность;
• снижает вероятность возникновения трещин;
• положительно влияет на результат термообработки.

Наличие малых количеств других примесей неизбежно, оно вызвано, главным образом, несовершенством существующих технологий выплавки.

Физические свойства стали 45 изменяются с повышением температуры от 20 до 800 градусов:

• плотность – 7826-7595 кг/м 3 ;
• коэффициент линейного расширения – 11,9-15,2*106 1/град;
• модуль упругости – 2,0-1,72*10-5 МПа;
• коэффициент теплопроводности – 48-26 Вт/м*град;
• удельная теплоемкость – 473-720 Дж/кг*град;
• твердость необработанной стали по Роквеллу – 20-22 единицы.

По своим механическим свойствам сталь 45 превосходит многие известные конструкционные сплавы:

• предел текучести – 640 МПа;
• предел выносливости – 245 МПа;
• показатель ударной вязкости – 66 кДж/м 2 ;
• величина относительного удлинения – 15%;
• относительного сужения – 40%;
• отсутствует склонность к отпускной хрупкости;
• чувствительность к образованию флокенов небольшая.

Сталь проявляет высокую устойчивость к ударным и переменным нагрузкам. Хорошая пластичность позволяет применить к ней все виды механической обработки. Однако материал не отличается повышенной антикоррозионной стойкостью и требует нанесения на поверхность защитного покрытия.

По свариваемости сплав относится к 3 группе. Процесс сварки требует предварительного подогрева до 150-200 градусов и последующей термообработки. Иначе сварные швы будут нестабильны и подвержены возникновению трещин.

Термическая обработка

Для улучшения физико-механических свойств стали 45 применяются разнообразные режимы термической обработки, в ходе которых происходит структурная перестройка кристаллической решетки. При термообработке необходимо учесть следующие факторы:

• выбор правильного температурного режима не допустит перегрева и появления окалины;
• от скорости нагрева зависит, какие именно характеристики приобретает металл;
• продолжительность выдержки определяется критическими точками, формой и размерами заготовки;
• качество изделия зависит от среды, в которой проходило его охлаждение.

В качестве предварительного этапа термообработки используется нормализация. Она облегчает механическую обработку металла.

Температура закалки стали 45 составляет 820-860 градусов. После нагрева изделие сразу помещается в охлаждающую среду, в качестве которой могут быть использованы:

• чистая вода;
• растворы солей;
• минеральное масло.

Процесс охлаждения должен проходить быстро и строго по графику. Закалка повышает твердость сплава в 2-2,5 раза и увеличивает его износоустойчивость.

Сразу после закалки проводится отпуск, который поможет:

• снять остаточные напряжения в металле, возникшие после закалки;
• увеличить степень его вязкости;
• снизить хрупкость.

Одновременно немного уменьшается и твердость металла. Добиться высоких значений прочности и износостойкости помогает низкий отпуск при 250 градусах.

Область применения

Благодаря характеристикам применение стали 45 затрагивает многие сферы, в частности, машиностроение. Почти 50% продукции отрасли изготавливается из этой стали:

• конструкции различного диаметра, подверженные вращательным движениям;
• детали сложных форм, испытывающие интенсивные механические нагрузки;
• крепежные изделия, на поверхность которых действует избыточное поперечное давление;
• листовой материал, который используется для обшивки несущих элементов.

Сталь востребована в производстве:

• коленчатых и распределительных валов;
• шестерен и шпинделей сложной конфигурации;
• цилиндров и кулачков;
• осей и гаек;
• болтов, шайб.

При обслуживании и смазке этих изделий следует помнить о низкой коррозийной устойчивости металла.

Преимущества и недостатки

Свойства стали 45 определяют ее преимущества:

• при большом функционале материал отличается вполне доступной ценой;
• благодаря небольшой плотности конструкции получаются достаточно легкими;
• детали, изготовленные из стали 45, способны эффективно работать в диапазоне температур от 200 до 400 градусов;
• при использовании защитного покрытия сплав можно использовать в неблагоприятных климатических условиях;
• хорошо поддается механической обработке;
• характеризуется высоким пределом износоустойчивости и прочности.

Среди недостатков марки стали 45 следует отметить трудную свариваемость и неустойчивость к коррозии.
