Маркировка стали по цвету краской ГОСТ

Маркировка металлопроката

Маркировку металлопроката регламентирует ГОСТ 7566-94. Но на этапе строительства не каждому захочется разбираться в ГОСТах. Да и к чему все эти маркировки, если в поиске, скажем, арматуры или стальных уголков, Вы открываете прайс и видите там страшные аббревиатуры, которые невозможно разобрать? Для того, чтобы понять, какая металлопродукция подойдет Вам для каждого конкретного случая, достаточно знать правила маркировки и уметь читать эти аббревиатуры.

К примеру, чтобы огородить участок забором из профнастила, вам нужно заказать профнастил определенной маркировки. Этот вид металлопродукции маркируется набором цифр и букв: например, 0,7*2000*3000 С9. Из этого сочетания символов можно извлечь информацию, что первая цифра – это его толщина, вторая – ширина, третья – длина (естественно, в миллиметрах), из чего сделаем вывод, что листы профнастила будут размером два на три метра и толщиной 7 мм. Буква обозначает его назначение: С – стеновой, Н – настил для кровли, а обе буквы НС (смешанный тип) свидетельствуют о том, что данный профнастил можно использовать для различных целей.

Металлобаза, на которой можно купить металлопрокат, обязательно должна иметь штат квалифицированных сотрудников, которые смогут вас проконсультировать по каждому виду металлопродукции и помочь разобраться в разных видах маркировки. Но потребитель сам должен быть подкован в этом, чтобы при покупке проконтролировать, тот ли сплав металлопроката ему доставили и был ли он маркирован в соответствии с принятыми стандартами.

Металлопродукцию по-разному маркируют в зависимости от того, на какой рынок она будет поставляться: на внутренний или на внешний.

Маркировка металлопроката, поставляемого на внутренний рынок

В зависимости от вида упаковки маркировку могут наносить непосредственно на продукцию или на ярлыки. Если продукция достаточно объемная и не подлежит упаковке, маркировку наносят непосредственно на нее . А если продукция поставляется в упаковке (пачками, рулонами, мотками), то маркировку наносят на ярлыки.

Маркируют металлопродукцию разными способами:

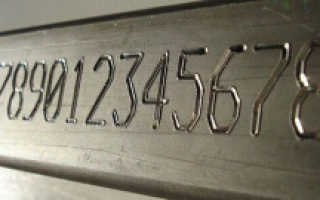

Клеймением (ручным или машинным);
Электрографированием;
Цветным лаком;
Несмываемой краской;
Ярлыками из водостойкой пленки.

Чтобы маркировку тех видов металлопроката, которые поставляются без упаковки, можно было легко рассмотреть при покупке и отгрузке, ее наносят не более чем в 200 мм от края каждой заготовки, прутка, листа, полосы или на наружном витке рулона. При автоматической маркировке допускается размещение маркировки и подальше от края, торца или кромки, но не далее 500 мм.

Ярлыки навешивают в следующем порядке:

На моток – один ярлык;
На рулон – один ярлык;
На пачку – два ярлыка;
На связку – один ярлык на один из мотков и один на обвязку;
На стопу – один ярлык на один из рулонов и один на стопу рулонов.

Ярлыки должны быть прочно прикреплены и удобны для просмотра. Они изготавливаются из надежного износостойкого материала, чтобы при транспортировке и разгрузке их невозможно было повредить или оторвать. Иногда для сохранности ярлыков их помещают в специальные карманы.

При упаковке металлопродукции в пачки маркировку размещают в двух местах:

На верхнем листе или полосе каждой пачки;
На маркировочной карте или ярлыке, привязанном к обвязке пачки.

При автоматической маркировке толстых листов и полос металлопроката возможно клеймение боковой кромки верхнего листа или полосы каждой пачки. На листах место маркировки должно быть обведено краской, битумом или цветным лаком. Выделение маркировки контрастным цветом и перфорация ярлыков в 10 мм от кромки для крепления при помощи проволоки по требованию заказчик может быть осуществлено на всех видах металлопродукции.

Маркировка металлопроката, упакованного в пачки и не подлежащего упаковке, если его размер превышает 30 мм и толщину 4 мм, обычно содержит:

Название компании производителя;
Марку стали (условное обозначение расшифровывается в техническом документе о качестве);
Номер плавки (условное обозначение расшифровывается в техническом документе о качестве);
Номер партии;
Размер (диаметр, толщину, длину, ширину, высоту, номер профиля).

Маркировка металлопроката, нанесенная на ярлык, конец рулона или край листа, обычно содержит:

Название компании производителя;
Марку стали, группу или класс прочности (условное обозначение расшифровывается в техническом документе о качестве);
Номер партии;
Размер (диаметр, толщину, длину, ширину, высоту, номер профиля);
Вес рулона, мотка, пачки или стопы рулонов, связки мотков.

Массу могут указывать теоретическую (ТМ), вместе с другими реквизитами маркировки масса может быть указана в дополнительном ярлыке.

Чтобы маркировка на ярлыках была надежной и наглядной, применяют:

Ярлыки из металла, дерева, пластика и влагостойкой пленки;
Ярлыки площадью не менее 24 см2;
Четкие несмываемые шрифты с буквами высотой 5-20 мм и шириной 3-12 мм.

В некоторых случаях возможно отступление от заданного размера шрифта:

При маркировке краской он может быть увеличен до 100 мм в высоту и 70 мм в ширину;
При маркировке на прутках с сечением менее 60 мм и лентах шириной менее 50 мм он может быть уменьшен до 2-4 мм.

По требованию потребителя может быть произведена:

Дополнительная маркировка цветной краской;
Маркировка металлопроката из спокойной стали продольной полосой;
Маркировка металлопроката из полуспокойной стали поперечной полосой;
Маркировка клеймением с заранее оговоренной глубиной шрифта.

Транспортную маркировку регламентирует ГОСТ 14192.

Маркировка металлопроката, поставляемого на внешний рынок

Металлопрокат, поставляемый за границу, маркируют:

На русском языке – при поставке в страны, подписавшие Соглашении о международном грузовом сообщении (СМГС);
На английском языке – в остальные зарубежные страны (если нет других заказов-нарядов или контрактов-спецификаций).

С двух торцов;
На одной продольной стороне (если с торцов невозможно);
На продольной стороне и торце (для листового проката в пакетах);
На верхнем листе пачки (при наличии упаковки);
На каждом листе (на листовом металлопрокате, не подлежащем упаковке);
На маркировочную карту размером не менее 200*290 мм;
На металлический ярлык для экспорта (при отсутствии технической возможности нанести маркировку на маркировочную карту или саму металлопродукцию).

Ярлыки вешают в следующем порядке:

На пачки до 6 м – 1 ярлык;
На пачки более 6 м – 2 ярлыка;
На моток – 1 ярлык;
На рулон – 1 ярлык;
На связку мотков – 2 ярлыка;
На стопу рулонов – 2 ярлыка;
На моток катанки – 1 ярлык.

Стандарты для экспортных ярлыков также немного отличаются от требований, предъявляемых к ярлыкам, которыми маркируется металлопрокат для продажи внутри страны.

Экспортные ярлыки размером не менее 80*120 мм и соотношением сторон 1:1,5 могут быть изготовлены:

из белой жести;
оцинкованной тонколистовой антикоррозийной металлопродукции;
влагостойкой пленки, наносимой на твердую основу из металла или какого-либо другого плотного материала.

На экспортном ярлыке должна быть следующая информация о металлопродукции:

Название компании производителя;
Название компании экспортера;
Контракт-спецификация;
Страна назначения;
Размер металлопрдукции (диаметр, толщина, высота, ширина, длина, сторона квадрата, номер профиля);
Марка стали;
Группа и класс прочности;
Номер плавки и партии (если партий несколько);
Масса нетто и брутто в килограммах (можно указывать ориентировочную массу для металлопроката сечением менее 24 мм и не указывать массу вовсе для толстолистового металлопроката, поставляемого поштучно);
Номер места в партии дробью (можно не указывать для металлопроката сечением менее 24 мм и для толстолистового металлопроката, поставляемого поштучно).

Цветная маркировка металлопроката

Цветную маркировку краской дополнительно наносят по требованию потребителя, то есть она не является обязательной и может отличаться от завода к заводу. Ее вид и цвет устанавливается дополнительным соглашением между производителем и потребителем.

Существует рекомендованная таблица цветной маркировки металлопроката, по которой можно понять, какой сплав металлопроката находится перед вами.

Маркировка стали: от чего зависит и как маркируется, таблица с расшифровкой металлов и сплавов

Любой мастер, работающий с металлическими изделиями, знает, что такое «марка стали». Ее расшифровка позволяет получить представление о химическом составе и физических параметрах, что является основополагающими сведениями для создания каких-либо предметов из металла. Многие считают, что маркировка стали, металлопроката — это сложный процесс, требующий наличия специальных знаний. Однако несмотря на мнимую сложность, разобраться в ней достаточно просто. Для этого потребуется знать лишь принцип ее составления и как она классифицируется, о чем и расскажет данная статья.

Сплав маркируется буквами и цифрами, благодаря чему удается максимально точно установить наличие химических элементов и их объем. На основании этих данных, а также знаний о том, как разные химикаты взаимодействуют с металлической основой, можно с максимальной точностью понять, какие технические свойства относятся к определённой стальной марке.

Разновидности сталей и особенности нанесения маркировочных меток

Сталь — это железо-углеродный сплав, количество которого не превышает 2,14%. Углеродная составляющая необходима для достижения твердости, но крайне важно следить за его концентрацией. Если он превысит показатель в 2,2%, то металл станет очень хрупким, из-за чем с ним будет практически невозможно работать.

При добавлении любых легирующих элементов можно добиться необходимых характеристик. Именно при помощи комбинации вида и объём добавок получаются марки, которые имеют лучшие механические свойства, устойчивость к воздействию коррозии. Безусловно, улучшить показатели качества можно и посредством тепловой обработки, однако использование легирующих добавок значительно ускоряет этот процесс.

Базовыми классификационными признаками являются следующие показатели.

Химический состав.
Назначение.
Качество.
Структура.
Степень раскисления.

Что показывает маркировка

Для того чтобы расшифровать указанную информацию, не требуется обладать профессиональными навыками и специальными знаниями. Конструкционная сталь, которая имеет обычное качество, а также не содержит легирующие элементы, получила отметку «Ст». Цифра, расположенная далее, отражает количество углерода. После них могут располагаться буквы «КП», которые оповещают о незаконченном раскислении в печи, поэтому подобный сплав считается кипящим. Если подобной аббревиатуры нет, то он считается спокойным типом.

Читать еще: Виды сталей и их маркировка

Готовые решения для всех направлений

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Маркировка и классификация стали по химическому составу

Как упоминалось ранее, одно из главных разделений этого металлического материала основано на ее химическом составе. Базовыми составляющими материала служат железобетон и углерод (его концентрация меньше 2,14%). На основании концентрации и пропорций используемых добавок на объем железа приходится минимум половина.

На основании уровня содержания углерода стальные изделия делятся.

Малоуглеродистые — углерод не более 0,25%.
Среднеуглеродистые — от 0,25 до 0,6%.
Высокоуглеродистые — от 0,6%.

Повышение углеродного компонента способствует повышению металлической твердости, но одновременно снижает его прочность. Для улучшения эксплуатации сплавов в них добавляются разные химические элементы, после чего они превращаются в легированные стали. Они бывают трёх типов.

Обозначение изделий с легирующими деталями

Для того чтобы маркировка сталей 10, 20 в полной мере демонстрировала свои технические характеристики, для легирующих добавок используется буквенное нанесение. Как правило, русские буквы соответствуют названиям элементов. Однако есть и исключения, так как существуют нюансы, при которых наблюдается начало с одной буквы. Для лучшего понимания была разработана следующая таблица:

В ней существует только 2 неметалла — кремний и азот, а углерод отсутствует. Углеродная примесь есть в любой стальной разновидности, поэтому обозначение необходимо только для его содержания.

Маркировка по цветам

Этот способ используется для указания проката. Это оптимальный метод хранения материалов в складских помещениях и при транспортировке. Установка отметок осуществляется в виде точек и полос, которые выполнены из несмываемых цветных материалов. Выбор цветового оттенка главным образом основывается на предназначении. При этом ее группа и степень раскисления не берётся в учёт.

Примеры

Любой специалист должен с легкостью определять стальную марку и ее принадлежность к определенному виду. Запомнить эти показатели наизусть практически невозможно, а таблица нередко находится далеко в самый нужный момент. Решить подобную проблему можно с помощью приведенных ниже примеров, которые смогут более подробно и наглядно разъяснить информацию.

Конструкционная сталь без легирующих добавок указывается как «Ст». Указанные дальше цифры отображают углерод, который исчисляется сотыми процентными долями. Маркировка конструкционных сталей имеет несколько особенностей. Например, в марке 09Г2С 0,09% углеродной смеси, а легирующих элементов — максимум 2,5%. Схожие маркировочные отметки 10ХСНД и 15ХСНД имеют отличия в объеме углерода, а число легирующих деталей меньше 1%. Именно на основании этих данных после буквенных обозначений не наносятся цифры.

Влияние элемента на свойства металлов и сплавов

Придание коррозийной устойчивости.

Повышение прочности и текучести.

Многократное повышение прочности.

Усиление жаропрочности и кислотоустойчивости.

20Х, 30Х, 50Х и т.д. Этим методом указываются конструкционные легированные стальные изделия с преобладающим числом хрома. Цифра, стоящая вначале, отражает углеродное количество в конкретном сплаве. Следом располагается цифра, обозначающая часть легирующего элемента. Если он отсутствует, то его объём будет до 1,5%.

Международные аналогичные варианты коррозионно-стойких и жаростойких сталей

Ознакомиться с их разновидностями можно посредством таблиц маркировки сталей, черных металлов и сплавов с расшифровкой, примерами, размещенными ниже.

Аналоги в стандартах США

Страны СНГ ГОСТ

Р10 М4 Ф3 К10-МП

Аналоги в стандартах США

Страны СНГ ГОСТ

14 NiCrMo1-3-4 1.6657

16Mn CrB5 1.7160

Базовый сортамент нержавеющих марок

Х2 CrNiMo 17-12-2

X3 NiCrCuMoTi 27-23

08 X17 H13 M2 T

Аналоги в стандартах США

Страны СНГ ГОСТ

Аналоги в стандартах США

Стандарты СНГ ГОСТ

Аналоги в стандартах США

Стандарты СНГ ГОСТ

Расшифровка

Чтобы не встреться с различными сложностями при расшифровке обозначений, необходимо знать не только от чего зависит маркировка стали, но и классификацию. Определенные стальные категории обладают специальными маркировочными отметками. Они обозначаются буквами, благодаря чему можно легко понять ее принадлежность и примерный состав. Например:

«Ш». Такой вид крайне важен для создания подшипников. После буквы находятся цифры, помогающие понять количество добавок;
«К». Если она находится после первых цифровых отметок, то можно утверждать, что сталь является конструкционной нелегированной, которая нужна при изготовлении сосудов и паровых котлов;
«Л». Эта приставка служит индексом улучшенных литерных качеств;
«У». Обозначает нелегированную инструментальную сталь и ставится в начало;
«Р». Это быстрорежущаяся категория. Сразу после буквы наносится цифра, позволяющая судить о количестве вольфрама.

Определенные сложности возникают при выборе строительной стали, которая обозначается литерой «С». В этих видах используется дополнительные буквы: Т — термоупрочненный прокат, К — разновидность, устойчивая к коррозии, Д — сплав с высокой концентрацией меди.

Маркировочные особенности есть у нелегированной электротехнической стали, которую нередко носят название чистое техническое железо. Их маленькое электрическое сопротивление достигается благодаря незначительному наличию углерода (меньше 0,04%).

Как маркируются стали обыкновенного качества

Этот вид стали — басовый материал, в обязательном порядке присутствующий в машиностроении и строительных металлоконструкций. С учетом ГОСТ 380-2005 она производится из следующих марок: Ст0, Ст1кп, Ст3кп, Ст1пс, Ст5Гпс и т.д. Буквенное сочетание «Ст» отражает непосредственно сталь, а цифры — условный номер марки. Приставки «пс», «кп» и «сп» отражают степень раскисления. «Г» — это отметка о большом содержании марганца.

Видео

Умение дифференцировать маркировочные отметки, нанесённые на любое стальное изделие, пригодится не только специалистам, которым это необходимо для реализации профессиональной деятельности, но и простым людям, часто работающим с этим материалом. Несмотря на то что, на первый взгляд, это может показаться сложным для изучения, достаточно потратить немного времени и получится полностью разобраться в данной теме. Полученные знания можно запросто применять на практике, благодаря чему значительно повышается продуктивность и эффективность. Это поможет избежать ошибок и сделать правильный выбор стали, полностью удовлетворяющий требования покупателя.

Расшифровка маркировки стали онлайн — это отличный выход для тех, кто не располагает свободным временем. С помощью этой функции можно вручную ввести маркировочные сведения, после чего отобразится детальное описание с указанием всех технических характеристик. Представленные сведения в полной мере соответствуют действительности, поэтому можно не беспокоиться за предоставление ложной информации. Также можно обратиться в компанию Cleverence, реализующую качественную продукцию на протяжении многих лет. Квалифицированные сотрудники, широкий спектр услуг и ответственный подход к каждому клиенту — это далеко не полный список преимуществ, которые отличают ее от конкурентов и аналоговых компаний.

Маркировка стали по цвету краской ГОСТ

Маркировка стали по цвету краской

Маркировка металлопродукции осуществляется согласно ГОСТ 7566-94.

Маркировка металлопроката поставляемого на внутренний рынок

Маркировку наносят непосредственно на металлопродукцию, если она не подлежит упаковке, и на ярлыки, если металлопродукция упакована в пачки, мотки, рулоны, связки мотков или стопы рулонов.

Маркировку выполняют ударным способом — клеймением (ручным или машинным), электрографированием, наклеиванием ярлыков из водостойкой пленки, цветным лаком или несмы?ваемым красящим составом, краской. В стандартах на конкретные виды металлопродукции может быть установлен иной способ нанесения дополнительной цветной маркировки.

На металлопродукцию, которая не подлежит упаковке, маркировку наносят на расстоянии не более 200 мм от торца каждого прутка, заготовки (всех видов), полосы, листа или кромки листа либо на торце прутка, заготовки, листа или на наружном витке рулона. Допускается при механизированной маркировке в потоке наносить маркировку на другом расстоянии от торца металлопродукции, от торца или кромки листа, но не более 500 мм.

На металлопродукцию, увязанную в пачки, навешивают два ярлыка, в мотки и рулоны — один. На металлопродукцию, увязанную в связки или в стопы рулонов, один ярлык навешивают на один из мотков или рулонов и один — на обвязку мотков или стопы рулонов.

Ярлыки прочно прикрепляют к обвязкам со стороны, удобной для просмотра, или помещают в специальный карман. В случае навешивания двух ярлыков последние прикрепляют к обвязкам пачки или мотка. Материал ярлыков и их крепление должны обеспечивать их сохранность при транспорти?ровании и разгрузке.

По соглашению изготовителя с потребителем на пачку навешивают один ярлык.

По требованию потребителя на двух противоположных сторонах ярлыка на расстоянии не менее 10 мм от края по оси могут быть расположены отверстия, через которые с помощью проволоки или ленты ярлык прикрепляют к обвязке.

Читать еще: Что происходит при закалке стали?

При упаковке листов и широкополосного металлопроката в пачки маркировку наносят на верхний лист или полосу каждой пачки и на маркировочную карту или на ярлык, прочно прикрепленный к обвязкам пачки.

При механизированном клеймении толстых листов и полос разрешается наносить маркировку на боковую кромку верхнего листа и полосы каждой пачки. На листах, а по требованию потребителя и на другом металлопрокате, место маркировки, нанесенное клеймением, должно быть обведено краской, цветным лаком или битумом.

Маркировка металлопродукции, не подлежащей упаковке, а также металлопродукции, увязанной в пачки, с маркировкой каждого изделия размером (диаметр, сторона квадрата, толщина, номер профиля) 30 мм и более и листового металлопроката толщиной 4 мм и более должна содержать:

наименование или (и) товарный знак предприятия-изготовителя;
марку стали и ее условное обозначение с указанием расшифровки в документе о качестве;
номер плавки или ее условное обозначение с указанием расшифровки в документе о качестве;
номер партии, если плавку делят на партии;
размер (диаметр, сторона квадрата, толщина, длина, ширина, номер профиля).

Необходимость поштучной маркировки металлопродукции, увязанной в пачки, должна быть установлена в НД на металлопродукцию данного вида. В этом случае на пачку навешивают один ярлык.

Маркировка, наносимая на ярлык (маркировочную карту), верхний лист пачки, наружный конец рулона, должна содержать:

наименование или (и) товарный знак предприятия-изготовителя;
марку стали или ее условное обозначение с указанием расшифровки в документе о качестве, группу или класс прочности;
номер партии, если плавку делят на партии, размер (диаметр, сторона квадрата, толщина, длина, ширина, номер профиля);
массу нетто (фактическую) пачки, мотка, рулона или связки мотков и стопы рулонов. По соглашению с потребителем массу не указывают;
знак «ТМ», указывают при поставке металлопродукции по сдаточной (теоретической) массе;
допускается в НД на конкретные виды металлопродукции устанавливать дополнительные реквизиты маркировки. Массу допускается указывать в дополнительном ярлыке.

Маркировку на ярлыке располагают вертикально или горизонтально в соответствии с 4.10. Последовательность нанесения дополнительных реквизитов маркировки должна быть указана в НД на конкретную металлопродукцию.
Транспортная маркировка — по ГОСТ 14192.

Для маркировки применяют металлические, пластмассовые, деревянные ярлыки или из водостойкой пленки с рекомендуемыми отношениями сторон от 1:1 до 1:2 и площадью не менее 24 см2. По соглашению изготовителя с потребителем допускается применять ярлыки с другим отношением сторон.

Маркировка должна быть четкой, прочной и несмываемой. Цифры и буквы маркировки должны быть высотой 5-20 мм и шириной 3-12 мм.

На ярлыках, прутках размером сечения менее 60 мм, лентах шириной менее 50 мм размеры цифр и букв маркировки должны быть 2-4 мм. При маркировке краской допускается высоту цифр и букв увеличивать до 100 мм и ширину — до 70 мм.

Глубину маркировки (клеймения) металлопродукции устанавливают по соглашению изготовителя и потребителя.

По соглашению изготовителя с потребителем производят дополнительную цветную мар?кировку краской. Цветную маркировку краской наносят на торце или конце пачки металлопродукции в соответ?ствии с требованиями стандартов на конкретные марки стали.

По требованию потребителя металлопродукцию дополнительно маркируют на расстоянии не менее 300-500 мм от торца пачки металлопроката из спокойной стали продольной полосой, а из полуспокойной — поперечной полосой цвета марки стали.

Длина полосы — 100-150 мм.

Маркировка металлопроката, поставляемого на внешний рынок

Металлопродукцию маркируют прочной несмываемой краской, нанесенной с помощью трафарета, или ярлыком из водостойкой пленки; при отгрузке в страны, участвующие в Соглашении о международном грузовом сообщении (СМГС), — на русском, в остальные страны — на англий?ском языке, если иное не предусмотрено контрактом-спецификацией или заказом-нарядом.

Ост 107.460094.001-86 металлы и сплавы черные и цветные. маркировка при хранении на складе (с изменениями n 1-7), ост (отраслевой стандарт) от 03 сентября 1986 года №107.460094.001-86

ОКСТУ 1708, 0808

Переиздание (декабрь 2012г.) с учетом изменений NN 1-7

Директивным письмоморганизации от 03.09.86 N 017-107/К/2167 срок действия установлен с01.04.87.

Настоящий стандартустанавливает правила маркировки черных и цветных металлов прихранении их на складе.

1Общие положения

1.1 Черные и цветныеметаллы и их сплавы, поступающие на материальный склад, маркируютсяярлыками или окраской (нанесением различных цветовых полос).

1.2 Маркирование металлови сплавов производится работниками склада под методическимруководством представителя ОТК.

1.3 Металлы и сплавы,замаркированные заводом-изготовителем, имеющие клейма, обозначающиемарку металла и номер плавки и сопровождаемые соответствующимсертификатом, маркируются согласно сертификату.

1.4 Маркировка металлов исплавов, не имеющих клейм завода-изготовителя, на основании толькосертификата не допускается. В этом случае маркировке металлов исплавов должен предшествовать лабораторный анализ.

2Правила маркировки

2.1 Маркировкаприкреплением ярлыков устанавливается для следующих материалов:

для металлов и сплавов,поставляемых в консервированном виде (покрытых смазкой):холоднокатаных листов, калиброванных прутков, прутков с повышеннойточностью отделки поверхности и т.д.;

для металлов и сплавов,поставляемых в бухтах, рулонах, катушках и мотках;

для труб и круглыхпрутков диаметром 10 мм и менее, шестигранных прутков с диаметромвписанного круга 10 мм и менее, квадратных прутков со стороной 10мм и менее и полос шириной 10 мм и менее.

2.2 При выдаче со складак каждой партии выдаваемого металла прикрепляется копия ярлыка, накоторой указывается марка металла или сплава, номер плавки,состояние поставки, размер, номер сертификата, подпись лица,выдавшего металл, и дата выдачи.

Копия ярлыкаприкрепляется к партии металла проволокой, которая не должнаиспользоваться для связки металла при транспортировке во избежаниеее разрыва и потери ярлыка.

2.3 Маркировка окраскойпроизводится согласно таблицам 1 и 2:

труб и прутков, размерыкоторых превышают указанные в п.2.1, — нанесением на длине 150-200мм одной продольной (основной) полосы и поперечных (дополнительных)полос (черт.1-3).

Окраска обоих концов производится в случае, еслииз труб и прутков изготавливаются две или более детали;

листов — нанесением полос(основных и дополнительных) по двум взаимно перпендикулярным краямодной плоскости (черт.4);

полос и нерулонированныхлент — нанесением по меньшей стороне параллельно кромке основнойполосы на расстоянии от кромки не более 5 мм и поперечных(дополнительных) полос (черт.5).

Для отличия состоянияпоставки на металл наносится дополнительный знак — круглое пятнодиаметром 10-15 мм на свободном месте, удобном для обозрения.

Цвет пятна приведен втаблице 3.

1Допускается применение других способов маркировки металлов,обеспечивающих однозначное определение марки металла и егосортность.

2Допускается производить маркировку металлов и сплавов,отсутствующих в таблицах 1 и 2, по документации, действующей напредприятии.

3В экспериментальном и опытном производстве допускается производитьмаркировку красками (таблицы 1 и 2) труб и прутков диаметром 10 мм,полос шириной свыше 10 мм одной продольной (основной) полосой ипоперечными (дополнительными) полосами с шагом 250-300 мм,наносимыми по всей длине.

(Измененная редакция,Изм. N 1, 3).

Черт.1. Маркировка одной продольной полосой

Маркировка одной продольной полосой

Черт.2. Маркировка одной продольной и одной поперечнойполосами

Маркировка одной продольной и одной поперечной полосами

Черт.3. Маркировка одной продольной и двумя поперечнымиполосами

Маркировка одной продольной и двумя поперечными полосами

Черт.5. Маркировка полос и нерулонированных лент

Маркировка полос и нерулонированных лент

2.4 Маркировка должнабыть четкой, прочной и несмываемой.

Клеймозавода-изготовителя закрашиванию не подлежит.

2.5 Фасонный профильдопускается маркировать надписыванием марки металла, номера профиляи номера сертификата.

2.6 Листы из алюминиевыхсплавов, замаркированные заводом-изготовителем, маркировке неподлежат.

2.7 Ширина наносимойполосы выбирается в зависимости от размеров маркируемых прутков,труб, полос, лент и листов, но не более 50 мм.

Основной цвет окраскинаносится полосой более широкой (примерно в 2 раза), чемдополнительные.

Поперечные полосынаносятся через 100-200 мм. Интервал между полосами при продольнойокраске 5-10 мм.

2.8 При хранении листов впачках маркируются верхние листы. По мере потребления маркированныхлистов маркировка переносится на следующие листы.

2.9 Для маркировкиокраской на складе должно быть выделено место, оборудованноеподставками, подъемными устройствами и противопожарныминвентарем.

2.10 Перед маркировкойповерхность металла, подлежащая окраске, очищается от загрязнений ипротирается ветошью, смоченной в уайт-спирите.

укладка окрашенногометалла на стеллажи или в штабели до полного высыхания краски;

совместное хранение наскладах маркированного металла с немаркированным, забракованногометалла с годным.

2.12 Материалы дляокраски приведены в рекомендуемом приложении. При отсутствииматериалов, указанных в рекомендуемом приложении, допускаетсяприменение других материалов, приведенных в РД 107.9.4002-96, при условии сохраненияцвета.

(Измененная редакция,Изм. N 3, 5).

2.13 Нормы расходалакокрасочных материалов разрабатываются в соответствии с ОСТ 4Г 0.050.224-84.

2.14 Различительнаяцветовая окраска для каждой марки черных металлов и сплавовприведена в таблице 1, цветных металлов и сплавов — в таблице2.

Маркировка металлопроката,

Металлобаза на которой можно купить металлопрокат обязательно должна иметь штат квалифицированных сотрудников, которые смогут вас проконсультировать по каждому виду металлопродукции и помочь разобраться в разных видах маркировки. Но потребитель сам должен быть подкован в этом, чтобы при покупке проконтролировать, тот ли сплав металлопроката ему доставили и был ли он маркирован в соответствии с принятыми стандартами.

Читать еще: Из какой стали сделана арматура?

Маркировка металлопроката, поставляемого на внутренний рынок

Маркируют металлопродукцию разными способами:

Клеймением (ручным или машинным);
Электрографированием;
Цветным лаком;
Несмываемой краской;
Ярлыками из водостойкой пленки.

Ярлыки навешивают в следующем порядке:

На моток – один ярлык;
На рулон – один ярлык;
На пачку – два ярлыка;
На связку – один ярлык на один из мотков и один на обвязку;
На стопу – один ярлык на один из рулонов и один на стопу рулонов.

При упаковке металлопродукции в пачки маркировку размещают в двух местах:

На верхнем листе или полосе каждой пачки;
На маркировочной карте или ярлыке, привязанном к обвязке пачки.

Название компании производителя;
Марку стали (условное обозначение расшифровывается в техническом документе о качестве);
Номер плавки (условное обозначение расшифровывается в техническом документе о качестве);
Номер партии;
Размер (диаметр, толщину, длину, ширину, высоту, номер профиля).

Маркировка металлопроката, нанесенная на ярлык, конец рулона или край листа, обычно содержит:

Название компании производителя;
Марку стали, группу или класс прочности (условное обозначение расшифровывается в техническом документе о качестве);
Номер партии;
Размер (диаметр, толщину, длину, ширину, высоту, номер профиля);
Вес рулона, мотка, пачки или стопы рулонов, связки мотков.

Чтобы маркировка на ярлыках была надежной и наглядной, применяют:

Ярлыки из металла, дерева, пластика и влагостойкой пленки;
Ярлыки площадью не менее 24 см2;
Четкие несмываемые шрифты с буквами высотой 5-20 мм и шириной 3-12 мм.

В некоторых случаях возможно отступление от заданного размера шрифта:

При маркировке краской он может быть увеличен до 100 мм в высоту и 70 мм в ширину;
При маркировке на прутках с сечением менее 60 мм и лентах шириной менее 50 мм он может быть уменьшен до 2-4 мм.

По требованию потребителя может быть произведена:

Дополнительная маркировка цветной краской;
Маркировка металлопроката из спокойной стали продольной полосой;
Маркировка металлопроката из полуспокойной стали поперечной полосой;
Маркировка клеймением с заранее оговоренной глубиной шрифта.

Транспортную маркировку регламентирует ГОСТ 14192.

Маркировка металлопроката, поставляемого на внешний рынок

Металлопрокат, поставляемый за границу, маркируют:

На русском языке – при поставке в страны, подписавшие Соглашении о международном грузовом сообщении (СМГС);
На английском языке – в остальные зарубежные страны (если нет других заказов-нарядов или контрактов-спецификаций).

С двух торцов;
На одной продольной стороне (если с торцов невозможно);
На продольной стороне и торце (для листового проката в пакетах);
На верхнем листе пачки (при наличии упаковки);
На каждом листе (на листовом металлопрокате, не подлежащем упаковке);
На маркировочную карту размером не менее 200*290 мм;
На металлический ярлык для экспорта (при отсутствии технической возможности нанести маркировку на маркировочную карту или саму металлопродукцию).

Ярлыки вешают в следующем порядке:

На пачки до 6 м – 1 ярлык;
На пачки более 6 м – 2 ярлыка;
На моток – 1 ярлык;
На рулон – 1 ярлык;
На связку мотков – 2 ярлыка;
На стопу рулонов – 2 ярлыка;
На моток катанки – 1 ярлык.

Экспортные ярлыки размером не менее 80*120 мм и соотношением сторон 1:1,5 могут быть изготовлены:

из белой жести;
оцинкованной тонколистовой антикоррозийной металлопродукции;
влагостойкой пленки, наносимой на твердую основу из металла или какого-либо другого плотного материала.

На экспортном ярлыке должна быть следующая информация о металлопродукции:

Название компании производителя;
Название компании экспортера;
Контракт-спецификация;
Страна назначения;
Размер металлопрдукции (диаметр, толщина, высота, ширина, длина, сторона квадрата, номер профиля);
Марка стали;
Группа и класс прочности;
Номер плавки и партии (если партий несколько);
Масса нетто и брутто в килограммах (можно указывать ориентировочную массу для металлопроката сечением менее 24 мм и не указывать массу вовсе для толстолистового металлопроката, поставляемого поштучно);
Номер места в партии дробью (можно не указывать для металлопроката сечением менее 24 мм и для толстолистового металлопроката, поставляемого поштучно).

Цветная маркировка металлопроката

Маркировка стали

Маркировка стали производится несмываемой краской независимо от группы стали и степени её раскислення. По соглашению заказчика и производителя маркировка краской может не производится.

Буквенные и цифровые обозначения стали:

Марки углеродистой стали обыкновенного качества обозначаются буквами Ст и номером (СтО, Ст1, Ст5 и т.д.). Качественные углеродистые стали маркируются двухзначными числами, показывающими среднее содержание углерода в сотых долях процента: 05; 08; 10; 25; 40 и т.д. Буква Г в марке указывает на повышенное содержание марганца Mn (14Г ; 18Г и т.д.).

Автоматные стали маркируются буквой А (А12, А30 и т.д.).

Углеродистые иструментальные стали маркируются буквой У (У8 ; У10 ; У12 и т.д. Здесь цифры означают содержание стали в десятых долях процента).

Обозначение марки легированной стали состоит из букв, указывающих, какие компоненты входят в ее состав, и цифр, характеризующих их среднее содержание:

А — азот
Ю — алюминий
Р — бор
Ф — ванадий
В — вольфрам
К — кобальт

С — кремний
Г — марганец
Д — медь
М — молибден
Н — никель
Б — ниобий

С — селен
Т — титан
У — углерод
П — фосфор
Х — хром
Ц — цирконий

Первые цифры марки обозначают среднее содержание углерода в стали (в сотых долях процента для конструкционных сталей и в десятых долях процента для инструментальных и нержавеющих сталей). Затем буквой указан легирующий элемент. Цифрами, следующими за буквой,- его среднее содержание в целых единицах. При содержании легирующею элемента менее 1,5% цифры за соответствующей буквой не ставятся. Буква А в конце обозначения марки указывает на то, что сталь является высококачественной. Буквой Ш — особо высококачественной.

Стали обыкновенного качества

Ст0; ВСт0, БСт0 — Красный и зеленый
Ст1, ВСт1кп — Желтый и черный
Ст2, ВСт2кп — Желтый
СтЗ, ВСтЗкп, ВСтЗ, БСтЗкп, БСтЗ — Красный
Ст4, ВСт4кп, ВСт4, БСт4кп, БСт4 — Черный
Ст5, ВСт5 — Зеленый
Ст6 — Синий

Углеродистые качественные стали

08, 10, 15, 20 — Белый
25, 30, 35, 40 — Белый и желтый
45, 50, 55, 60 — Белый и коричневый

Легированные конструкционные стали

Хромистая — Зеленый и желтый
Хромомолибденовая — Зеленый и фиолетовый
Xромованадиевая — Зеленый и черный
Марганцовистая — Коричневый и синий
Хромомарганцовая — Синий и черный
Хромокремнистая — Синий и красный
Хромокремнемарганцовая — Красный и фиолетовый
Никельмолибденовая — Желтый и фиолетовый
Хромоникелевая — Желтый и черный
Хромоникелемолибденовая — Фиолетовый и черный
Хромоалюминиевая — Алюминиевый

Хромистая — Алюминиевый и черный
Хромоникелевая — Алюминиевый и красный
Хромотитановая — Алюминиевый и желтый
Хромоникелекремнистая — Алюминиевый и зеленый
Хромоникелетитановая — Алюминиевый и синий
Хромоникелениобиевая — Алюминиевый и белый
Хромомарганценикелевая — Алюминиевый и коричневый
Хромоникелемолибденотитановая — Алюминиевый и фиолетовый

Р18 — Бронзовый и красный
Р9 — Бронзовый

Твердые спеченные сплавы

ВК2 — Черный с белой полосой
ВКЗ-М — Черный с оранжевой полосой
ВК4 — Оранжевый
ВК6 — Синий
ВК6-М — Синий с белой полосой
ВК6-В — Фиолетовый
ВК8 — Красный
ВК8-В — Красный с синей полосой
ВК10 — Красный с белой полосой
ВК15 — Белый
Т15К6 — Зеленый
Т30К4 — Голубой

голоса

Рейтинг статьи
