Какой буквой обозначается быстрорежущая инструментальная сталь?

ГОСТ 2379-77 Пластины из быстрорежущей стали к резцам. Формы и размеры

Такой материал, как быстрорежущие стали, отличается уникальными свойствами, что дает возможность использовать его для изготовления инструментов, обладающих повышенной прочностью. Характеристики сталей, относящихся к категории быстрорежущих, позволяют производить из них инструменты самого различного назначения.

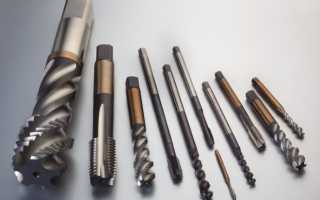

Фрезы, метчики, развертки – типичные изделия, производимые из высококачественной быстрорежущей стали

Характеристики быстрорежущих сталей

К категории быстрорежущие стали относят сплавы, химический состав которых дополнен рядом легирующих добавок. Благодаря таким добавкам сталям придаются свойства, позволяющие использовать их для изготовления режущего инструмента, способного эффективно работать на высоких скоростях. Быстрорежущие инструментальные стали от обычных углеродистых сплавов как раз и отличает то, что инструмент, который из них изготовлен, может с успехом применяться для обработки твердых материалов на повышенных скоростях.

Фрезеровка детали на профессиональном гравировальном станке

К наиболее примечательным характеристикам, которыми отличаются быстрорежущие стали различных марок, нужно отнести следующие.

• Твердость, сохраняемая в горячем состоянии (горячая твердость). Как известно, любой инструмент, используемый для выполнения обработки резанием, в процессе такой обработки интенсивно нагревается. В результате нагрева обычные инструментальные стали подвергаются отпуску, что в итоге приводит к снижению твердости инструмента. Такого не происходит, если для изготовления была использована быстрорежущая сталь, которая способна сохранять свою твердость даже при нагреве инструмента до 6000. Что характерно, стали быстрорежущих марок, которые часто называют быстрорезы, обладают даже меньшей твердостью по сравнению с обычными углеродистыми, если температура резания находится в нормальных пределах: до 2000.
• Повышенная красностойкость. Данный параметр любого металла характеризует период времени, в течение которого инструмент, изготовленный из него, способен выдерживать высокую температуру, не теряя своих первоначальных характеристик. Быстрорежущие стали в качестве материала для изготовления режущего инструмента не имеют себе равных по данному параметру.
• Сопротивление разрушению. Режущий инструмент, кроме способности переносить воздействие повышенных температур, должен отличаться и улучшенными механическими характеристиками, что в полной мере демонстрируют стали быстрорежущих марок. Инструмент, изготовленный из таких сталей, обладающий высокой прочностью, может успешно работать на большой глубине резания (сверла) и на высоких скоростях подач (резцы, сверла и др.).

Характеристики и назначение быстрорежущих сталей

Быстрорез, за что его любят?

Самое важное преимущество инструмента из быстрорежущей стали – скорость резания. В момент появления инструменты были на грани фантастики и превосходили все ожидания. Конкурентами на тот момент у быстрорезов были инструментальные стали, их главный бич — полное отсутствие горячей твердости. Вот три пункта превосходства инструмента из быстрорежущей стали, за что они и обрели популярность: Важнейшее свойство – красностойкость. Определяет, сколько времени инструмент способен испытывать высокие температуры, прежде чем его режущие кромки начнут походить на печенье, упавшее в молоко. Например Р18 за 4 часа при температуре 620 градусов снизит прочность до 59 HRC. Наиболее ходовые инструментальные стали: У10, У12 120 выдержат нагрев 150-200, их твердость упадет не значительно, до HRC63. Дальнейшее повышение температур попросту критично и абсолютно не допустимо. Горячая твердость, вот за что быстрорез получил свое имя. Обработка металлов сильно нагревает инструмент. Традиционные приспособления из инструментальной стали, если смотреть на диаграмму отношения температуры и твердости, падали в бездну после порога в 200 градусов. Быстрорежущая сталь легко держала 60 HRC и при 600. Наиболее совершенные сплавы с высоким содержанием кобальта и 700 градусов. При использовании охлаждения скорость резания была огромной и полностью удовлетворяла всем требованиям. Для инструмент очень важна прочность или ударная прочность. Когда режущая кромка без последствий переносила ударные нагрузки, особенно при долбежных операциях, прерывистом точении и фрезеровке. Инструменты из быстрорежущей стали легко справлялись с этим наравне или лучше чем стали инструментальные.

Расшифровка обозначения марок сталей

Изначально быстрорежущая сталь как материал для изготовления режущих инструментов была изобретена британскими специалистами. С учетом того, что инструмент из такой стали может использоваться для высокоскоростной обработки металлов, этот материал назвали «rapidsteel» (слово «рапид» здесь как раз и означает высокую скорость). Такое свойство данных сталей и придуманное им в свое время английское название послужили причиной того, что обозначения всех марок данного материала начинаются с буквы «Р».

Правила маркировки сталей, относящихся к категории быстрорежущих, строго регламентированы соответствующим ГОСТ, что значительно упрощает процесс их расшифровки.

Первая цифра, стоящая после буквы Р в обозначении стали, указывает на процентное содержание в ней такого элемента как вольфрам, который во многом и определяет основные свойства данного материала. Кроме вольфрама быстрорежущая сталь содержит в своем составе ванадий, молибден и кобальт, которые в маркировке обозначаются, соответственно буквами Ф, М и К. После каждой из такой буквы в маркировке стоит цифра, указывающая на процентное содержание соответствующего элемента в химическом составе стали.

Пример расшифровки марки быстрорежущей стали

В зависимости от содержания в составе стали тех или иных элементов, а также от их количества, все подобные сплавы делятся на три основных категории. Определить, к какой из категорий относится сталь, достаточно легко, расшифровав ее маркировку.

Итак, стали быстрорежущих марок принято разделять на следующие категории:

• сплавы, в которых кобальта содержится до 10%, а вольфрама до 22%; к таким сталям относятся сплавы марок Р6М5Ф2К8, Р10М4Ф3К10 и др.;
• стали с содержанием не более 5% кобальта и до 18% вольфрама; такими сталями являются сплавы марок Р9К5, Р18Ф2К5, Р10Ф5К5 и др.;
• сплавы, в которых как кобальта, так и вольфрама содержится не более 16%; к таким сплавам относится сталь Р9, Р18, Р12, Р6М5 и др.

Определение разновидности стали по искре

Как уже говорилось выше, характеристики сталей, относящихся к категории быстрорежущих, преимущественно определяются содержанием в них такого элемента как вольфрам. Следует иметь в виду, что если в быстрорежущем сплаве содержится слишком большое количество вольфрама, кобальта и ванадия, то по причине формирования карбидной неоднородности такой стали режущая кромка инструмента, который из нее изготовлен, может выкрашиваться под воздействием механических нагрузок. Таких недостатков лишены инструменты, изготовленные из сталей, содержащих в своем составе молибден. Режущая кромка подобных инструментов не только не выкрашивается, но и отличается тем, что имеет одинаковые показатели твердости по всей своей длине.

Маркой стали для изготовления инструментов, к которым предъявляются повышенные требования по их технологическим характеристикам, является Р18. Обладая мелкозернистой внутренней структурой, такая сталь демонстрирует отличную износостойкость. Преимуществом использования стали данной марки является еще и то, что при выполнении закалки изделий из нее они не перегреваются, чего не скажешь о быстрорежущих сплавах других марок. По причине достаточно высокой стоимости инструментов, изготовленных из стали этой марки, ее часто заменяют на более дешевый сплав Р9.

Технические характеристики стали марки Р18

Достаточно невысокая стоимость стали марки Р9, как и ее разновидности — Р9К5, которая по своим характеристикам во многом схожа с быстрорежущим сплавом Р18, объясняется рядом недостатков данного материала. Наиболее значимым из них является то, что в отожженном состоянии такой металл легко поддается пластической деформации. Между тем сталь марки Р18 также не лишена недостатков. Так, из данной стали не изготавливают высокоточный инструмент, что объясняется тем, что изделия из нее плохо поддаются шлифовке. Хорошие показатели прочности и пластичности, в том числе и в нагретом состоянии, демонстрируют инструменты, изготовленные из стали марки Р12, которая по своим характеристикам также схожа со сталью Р18.

Свойства стали марки Р9К5

II. МЕТОДЫ ИСПЫТАНИЙ

2.1. Контроль внешнего вида осуществляется визуально при помощи лупы увеличения 4 по ГОСТ 25706.

2.2. Контроль параметров резцов проводят средствами контроля, имеющими погрешности измерения не более:

при контроле линейных размеров-значений, указанных в ГОСТ 8.051;

при контроле угловых размеров — 35 % допуска на проверяемый угол;

при контроле формы и расположения поверхностей — 25 % допуска на проверяемый параметр.

2.3. Контроль параметров шероховатости поверхностей резцов осуществляют сравнением с образцами шероховатости по ГОСТ 9378 или контрольными образцами, имеющими значения параметров шероховатости поверхностей не более указанных в п. 6.

2.4. Контроль твердости (п. 3) осуществляют в соответствии с ГОСТ 9013 приборами ТР по ГОСТ 23677.

2.5. Испытания резцов на работоспособность, средний и установленный периоды стойкости должны проводиться на токарных, строгальных и долбежных станках, соответствующих установленным для них нормам точности и жесткости.

2.6. Испытания резцов проводят на заготовках из стали марки 45 по ГОСТ 1050 твердостью 187-207 НВ с охлаждением 5 % раствором эмульсола в воде с расходом не менее 5 л/мин.

2.6.1. Вершины резцов устанавливают по линии центров станка с допустимыми отклонениями не более, мм:

js14…………………………………….. для точения наружных поверхностей;

……………………………………… для точения внутренних поверхностей;

-10………………………………………. для отрезки и прорезки.

2.6.2. Вылет режущей части резцов из резцедержателя не должен превышать:

(1,2 — 1,3)Н…………………………………… для точения наружных поверхностей;

длины оттянутой части резца………. для точения внутренних поверхностей;

длины узкой части резца……………… для прорезки и отрезки;

Н…………………………………………………. для строгания и долбления прямыми резцами;

2Н……………………………………………….. для строгания изогнутыми резцами.

2.7. Поверхности заготовки для испытаний должны быть предварительно обработаны до параметра шероховатости Ra

≤ 12,5 мкм, допуск радиального биения 0,1 мм.

2.8. Испытания резцов на работоспособность, средний и установленный периоды стойкости проводят на режимах, установленных в табл. 3 — 5.

Быстрорежущие инструментальные стали: характеристики, маркировка и расшифровка

Содержание: Скрыть Открыть

• Характеристики быстрорежущих сталей
• Расшифровка обозначения марки
• Улучшение параметров изделий

Такой особый материал, как быстрорежущие стали, отличается наличием неповторимых параметров, позволяющих применять стали этой марки для производства инструментария.
Параметры сталей, принадлежащих к категории быстрорежущих, дают возможность делать из них инструменты самого разного назначения.

Характеристики быстрорежущих сталей

К подобной категории относятся стали, среди компонентов которых имеется ряд специальных легирующих добавок. Благодаря их наличию, готовые стали приобретают новые свойства, позволяющие изготовленный из них инструмент с успехом использовать для выполнения работ на повышенных скоростях. Отличием их от стандартных разновидностей сталей с содержанием углерода как раз и является то, что инструмент, основой для изготовления которого они становятся, предназначается именно для обработки твердых разновидностей металлов на повышенной скорости.

Самые важные параметры, которые могут выделять быстрорежущие стали:

• Высокая степень твердости, сохраняемая даже при нагреве. Не секрет, что каждый инструмент, применяемый для резки или обработке металла, в процессе работы нагревается до высокой температуры. Если его изготовить из обычной стали, то, при нагреве, она подвергнется отпуску, и его прочность снизится. Этого не случится, если при изготовлении использована легированная инструментальная сталь, прочность которой остается неизменной даже температуре нагрева в 6 тысяч градусов. Если сравнить такие стали с обыкновенными углеродистыми, то плотность их будет на порядок меньше;
• Увеличенная степень красностойкости. Этот параметр, по отношению к любому из металлов, характеризует продолжительность временного периода, на протяжении которого исследуемый металл способен выдерживать влияние повышенного температурного режима, без потери собственных начальных характеристик. Именно поэтому быстрорежущий тип легированных инструментальных сталей в качестве материала для производства режущего инструмента не может найти себе равных на протяжении длительного времени.
• Сопротивления разрушительному влиянию. Инструмент для резчика, помимо способности перенесения длительного влияния высоких температур, должен иметь и особые механические параметры.

Расшифровка обозначения марки

Впервые такая марка стали была изобретена британскими специалистами. По той причине, что она может применяться для проведения обработки металлов на высокой скорости, ей было дано название «rapidsteel». Подобное свойство этого типа сталей и полученное впоследствии название привело к тому, что все их наименования начинаются с буквы Р.
Первая цифра, которая ставится после буквы Р, обозначает содержание в процентах такого химического элемента, как вольфрам. Помимо этого, в составе быстрорежущей стали содержатся такие элементы, как молибден и кобальт, получившие обозначение М, и К соответственно. После каждой из этих букв в составе маркировки идет число, значением которого становится содержание требуемого вещества в общем количестве.

Улучшение параметров изделий

Для того, чтобы инструменты, изготовленные из этой разновидности сталей, имели повышенную прочность, устойчивость к износу и влиянию коррозии, их поверхность подвергается специальной обработке. Имеются следующие ее варианты:

• Обработка азотом, выполняющая в полностью газовой среде, в составе которой находится 80% азота, и 20% аммиака, или же 100% аммиака. Необходимое время для исполнения подобной технологической операции составляет от 10 до 40 минут, а температура – от 550 до 6600 градусов. Применение газовой среды, одновременно с аммиаком и формалином, давало возможность создания менее хрупкого слоя на поверхности;
• Процесс насыщения углеродом и азотом, иначе называемый цианирование, так как оно выполняется в расплаве натриевых солей. По тому назначению, которое имеет указанная деталь , можно выяснить, куда она будет использована, и отрегулировать туда подачу вещества для обработки;
• Сульфидирование, при котором выполняется погружение в жидкую ванну с жидким серным оксидом с добавлением серных оксидов. Температура, при которой выполняется процедура, составляет от 550 до 6600 градусов по Цельсию.

Кроме того, те инструменты, которые производятся их быстрорежущей стали, могут подвергать обработке паром, что дает возможность улучшения прочности их поверхностей и сохранения ее на более долгий срок. Отдельно стоит отметить, что до выполнения вышеуказанной операции инструмент должен быть термически обработан, с заточкой и шлифовкой режущей части.

Основным предназначением сталей, обозначаемых как быстрорежущие, становится обработка горизонтальных поверхностей из твердых металлов, которые невозможно обработать стандартными ресурсами/

Быстрорежущие стали

Существует огромное количество различных металлов, которые обладают своими определенными достоинствами и недостатками. Быстрорежущие стали зачастую применяются для изготовления инструментов, которые должны обладать повышенной прочностью, некоторых ответственных деталей. Рассмотрим особенности этого сплава подробнее.

Характеристики быстрорежущих сталей

Быстрорежущие стали – сплавы, которые имеют достаточно большое количество легированных добавок. За счет добавления различных химических веществ свойства металла серьезно меняются. Рассматривая характеристики следует отметить, что материал подобного типа специально создается для эксплуатации при высоком показателе трения, который возникает на момент резания. Состав быстрорежущей инструментальной стали существенно повышает твердость металла, за счет чего он может работать на повышенной скорости.

Основные характеристики быстрорежущих сталей

Характеристики быстрорежущей стали следующие:

1. Высокая твердость. Рассматривая основное назначение подобного металла следует учитывать, что он может использоваться для обработки деталей или заготовок путем резания. Как показывают проведенные тесты, качественная быстрорежущая сталь сохраняет свои основные эксплуатационные качества при нагреве инструмента даже до температуры 6000 градусов Цельсия. Кроме этого быстрорежущая сталь обычного качества может иметь даже меньшую твердость в сравнении с обычным углеродистым металлом.
2. Повышенная стойкость к высокой температуре. Устойчивость к воздействию повышенной температуры определяет то, как долго инструмент сможет работать без изменения своих эксплуатационных качеств. Из-за слишком высокого показателя трения металл может нагреваться, что становится причиной изменения кристаллической решетки. В результате основные свойства быстрорежущей стали могут существенно измениться. Как правило, нагрев становится причиной повышения пластичности и снижения твердости, за счет чего износ поверхности проходит намного быстрее.
3. Устойчивость к разрушению. Режущий инструмент, который может работать на высокой скорости, должен обладать повышенной механической устойчивостью. Кроме этого инструмент может работать при высоком показателе подачи, что позволяет работать на большой глубине резания.

Именно химический состав быстрорежущей стали определяет ее основные эксплуатационные качества.

Классификация и маркировка быстрорежущих сталей

Все быстрорежущие стали классифицируются непосредственно по химическому составу, для чего проводится расшифровка маркировки. Инструментальные стали быстрорежущие делятся на следующие три группы:

1. Сплавы с полезными примесями, в которых процентное содержание кобальта не более 10%, а вольфрама 22%. Маркировка металла этой группы следующая: P10M4Ф3К10 и Р6М5Ф2К8 и другие.
2. Сплавы, в составе которых не более 5% кобальта и до 18% вольфрама. Виды быстрорежущей стали этой группы следующие: Р9К5, Р10Ф5К5 и другие.
3. Варианты исполнения металла, расшифровка которых определяет процентное содержание кобальта и вольфрама более 16%. Представителями этой группы можно назвать марки Р9 и Р18, Р12 и Р6М5.

При применении подобного металла получающаяся кромка не реагирует на механическое воздействие, по всей длине показатель твердости остается неизменным и металл не выкрашивается. Вышеприведенная классификация быстрорежущей стали определяет то, при какой скорости резания и подаче может использоваться сплав.

Состав быстрорежущих сталей различных марок

Рассматривая обозначение быстрорежущей стали следует уделить внимание тому, что первая буква для обозначения этой группы «Р». Цифра, которая идет первой в обозначении указывает процесс вольфрама в составе. Далее могут идти буквы, обозначающие легирующие элементы. Стоит учитывать, что расшифровка металла указывает на точное содержание определенных легирующих элементов, которые изменяют эксплуатационные качества материала.

Область применения различных марок быстрорежущих сталей

Рассматривая применение износостойкого металла следует уделить внимание тому, что конкретный состав металла определяет его эксплуатационные качества. Инструмент изготовленный из подобного металла может выдерживать длительную эксплуатацию.

Режущий инструмент из быстрорежущей стали

Область применения достаточно обширна:

1. Изготовление сверл. Сверла имеют достаточно сложную форму и конструкцию, которая получается путем литья.
2. Изготовление резцов. Сегодня для удешевления резцов их основная часть изготавливается из недорого металла, и только режущая кромка из износостойкого материала.
3. Изготовление напаек для режущего инструмента. В некоторые случаях режущая кромка сменная.
4. Изготовление фрез. Фрезы также получаются методом литья расплавленного металла.

Материал может использоваться для получения инструмента, который будет выдерживать высокую нагрузку.

Сегодня, при повсеместной установке станков с ЧПУ, режущий инструмент повышенной устойчивости является единственным выходом из сложившейся ситуации, когда высокие скорости обработки создают проблемы.

Особенности термической обработки быстрорежущих сталей

Для увеличения эксплуатационных качеств быстрорежущей стали могут применяться стандартные методы обработки. Однако при этом учитывается состав металла. Примером назовем то, что процесс закалки предусматривает нагрев среды до температуры, которая позволяет обеспечить условия для растворения различных примесей и добавок.

После того, как обработка быстрорежущей стали была завершена, в сплаве остается до 30% аустенита, что существенно повышает теплопроводность и твердость.

Для уменьшения показателя аустенита в структуре могут применяться две технологии:

1. Для повышения качества термической обработки нагрев проводится в несколько этапов. При этом выдержка проводится при определенной температуре, а также проводится многократный отпуск.
2. Отпуск подразумевает охлаждение заготовки до низкой температуры, которая часто составляет — 800 градусов Цельсия.
3. Закалка должна проводится при достаточно высокой температуре, так как только в этом случае происходит полное перестроение кристаллической решетки.
4. Для охлаждения используется самая различная среда. Примером назовем применение масла иди соляных ванн. Обычная вода становится причиной появления самых различных дефектов, к примеру, трещин или окалин. После этого приходится выполнять дополнительную обработку для удаления дефектов.

Микроструктура быстрорежущей стали Р6М5: а) литое состояние; б) после ковки и отжига; в) после закалки; г) после отпуска

Кроме этого улучшение характеристик проводится следующим образом:

1. Проводится насыщение поверхностного слоя цинком. Для того чтобы оказать требуемое воздействие на поверхность подобная операция предусматривает нагрев поверхности до 5600 градусов Цельсия. Выдержка может проходить в течение от 5 до 30 минут.
2. Также может происходить насыщение поверхности азотом. Чаще всего подобная процедура проводится в газовой среде. Выдерживается заготовка или деталь в течении 10-40 минут, температура нагрева варьирует в пределе 550-6600 градусов Цельсия.
3. В некоторых случаях химический состав металла изменяется путем сульфидирования поверхности. Подобным образом можно повысить твердость и прочность поверхности.
4. В качестве дополнительной обработки на поверхность напыляется различный материал. За счет этого существенно изменяются эксплуатационные качества инструмента или детали.

Сегодня часто встречается ситуация, когда поверхность обрабатывается паром, что позволяет существенно повысить характеристики поверхностного слоя. Зачастую дополнительная обработка проводится в случае, когда режущая кромка была полностью подготовлена.

Марки инструментальной стали.

Инструментальная сталь — легированная или углеродистая сталь, предназначенная для изготовления режущих и измерительных инструментов, штампов холодного и горячего деформирования, деталей машин, испытывающих повышенный износ при умеренных динамических нагрузках.

По форме, размерам и предельным отклонениям металлопродукция соответствует требованиям:

• прокат стальной горячекатаный круглый — ГОСТ 2590-88;
• прокат стальной горячекатаный квадратный — ГОСТ 2591-88;
• прокат стальной горячекатаный шестигранный — ГОСТ 2879-88;
• прутки кованые квадратные и круглые — ГОСТ 1113-88;
• полосы — ГОСТ 103-76, ГОСТ 4405;
• прутки, мотки калиброванные — ГОСТ 7417, ГОСТ 8559, ГОСТ 8560 квалитетов h11 и h12;
• прутки со специальной отделкой поверхности — ГОСТ 14955 квалитетов h11 и h12.

Инструментальная легированная сталь ГОСТ 5950-2000

Легированная сталь — сталь, в которую в процессе легирования в определенных количествах вводят специальные элементы, обеспечивающие требуемые свойства. Такие элементы называют легирующими. Они могут повышать прочность и коррозионную стойкость стали и снижать опасность ее хрупкого разрушения.

Легирование стали может проводиться на различных этапах производства металла и заключается во введении легирующих элементов в расплав или шихту. В процессе легирования стали вводимые элементы могут образовывать с основой стали особые химические соединения. Такие интерметаллидные, карбидные и нитридные элементы обладают высокой твердостью и прочностью, химической стойкостью, жаропрочностью и т.п. Равномерное распределение по всему объему твердого раствора и достаточное количество этих элементов в стали придают металлу необходимые свойства при легировании стали.

Для легирования стали используются следующие химические элементы: марганец (Mn) — Г; кремний (Si) — С; хром (Cr) — Х; никель (Ni) — Н; медь (Cu) — Д; азот (N) — А; ванадий (V) — Ф; ниобий (Nb) — Б; вольфрам (W) — В; селен (Se) — Е; кобальт (Co) — К; бериллий (Be) — Л; молибден (Mo) — М; бор (B) — Р; титан (Ti) — Т; алюминий (Al) — Ю.

Чистые металлические элементы при легировании стали обычно не используются. Чаще для легирования стали применяют ферросплавы (сплавы железа) и лигатуры (вспомогательные сплавы). Это экономически выгоднее и позволяет избежать ряда технологических трудностей в процессе легирования стали.

ГОСТ 5950-2000 регулирует нормы изготовления прутков, полос и мотков горячекатаных, кованых, калиброванных и со специальной отделкой поверхности из инструментальной легированной стали, а также нормы химического состава для стали 3Х2МНФ, 4ХМНФС, 9ХФМ, слитков, заготовок, лент, труб, поковки и другой металлопродукции.

Классификация легированных сталей

По количеству легирующих элементов:

• высоколегированная — общая масса легирующих элементов более 10%;
• среднелегированная — общая масса легирующих элементов более 2,5-10%;
• низколегированная — общая масса легирующих элементов до 2,5%.

• I — для изготовления инструмента, используемого для обработки металлов и других материалов в холодном состоянии;
• II — для изготовления инструмента, используемого для обработки металлов давлением при температурах выше 300°С.

По способу дальнейшей обработки:

• а — горячекатаная и кованая металлопродукция для горячей обработки давлением и холодного волочения без контроля структурных характеристик;
• б — горячекатаная и кованая металлопродукция для холодной механической обработки с полным объемом испытаний.

По качеству изготовления:

• обычная;
• высококачественная — А.

По качеству и отделке поверхности:

• горячекатаная и кованая: 2ГП — для подгруппы «а», 3ГП — для подгруппы «б» повышенного качества, 4ГП — для подгруппы «б» обычного качества;
• калиброванная — Б и В;
• со специальной отделкой поверхности — В, Г, Д.

• завод «Электросталь» — ЭИ;
• златоустовский металлургический завод — ЗИ.

Марки инструментальной легированной стали

Марки инструментальной легированной стали I группы: 13Х, 8ХФ, 9ХФ, 11ХФ (ИХ), 9ХФМ, Х, 9Х1, 12Х1 (120Х, ЭП430), 6ХС, 9Г2Ф, 9ХВГ, 6ХВГ, 9ХС, В2Ф, ХГС, 4ХС, ХВСГФ, ХВГ, 6ХВ2С, 5ХВ2СФ, 6ХЗМФС (ЭП788), 7ХГ2ВМФ, 9Х5ВФ, 8Х6НФТ (85Х6НФТ), 6Х4М2ФС (ДИ55), Х6ВФ, 8Х4В2МФС2 (ЭП761), 11Х4В2МФ3° C2 (ДИ37), 6Х6В3МФС (ЭП569, 55Х6В3СМФ), Х12, Х12МФ, Х12Ф1, Х12ВМФ.

Марки инструментальной легированной стали II группы: 5ХНМ, 5ХНВ, 5ХНВС, 7Х3, 8Х3, 4ХМФС (40ХСМФ), 4ХМНФС, 3Х2МНФ, 5Х2МНФ (ДИ32), 4Х3ВМФ (3И2), 3Х3М3Ф, 4Х5 МФС, 4Х4ВМФС (ДИ22), 4Х5МФ1С (ЭП572), 4Х5В2ФС (ЭИ958), 4Х2В5МФ (ЭИ959), Х3В3МФС (ДИ23), 05Х12Н6Д2МФСГТ (ДИ80).

Обозначение марки стали: первые цифры — массовая доля углерода в десятых долях процента, затем буквы — вещество, используемое в качестве легирующего элемента, цифры, стоящие после букв, — средняя массовая доля соответствующего легирующего элемента в целых единицах процентов. Начальную цифру опускают, если содержание углерода не менее 1%. Буква «А», в середине марки стали — содержание азота, в конце — сталь высококачественная. Например, сталь 5ХНМ — 0,5 С, 1 Cr, 1 N1, до 0,3 Mo.

Нестандартные легированные стали, выпускаемые, например, заводом «Электросталь» обозначаются соответствующим сочетанием букв (в данном случае «ЭИ»), после которого идет порядковый номер стали. Например, ЭИ959, ЭП761, ДИ80 и др.

Применение инструментальной легированной стали

Инструментальная углеродистая сталь ГОСТ 1435-99

Углеродистая сталь — сталь, не имеющая в своем составе легирующих элементов, но содержащая углерод в различной концентрации: до 0,25% — низкоуглеродистая сталь, 0,24-0,6% среднеуглеродистая сталь, более 0,6 — высокоуглеродистая сталь.

ГОСТ 1435-94 регулирует нормы изготовления прутков и полос кованых, горячекатаных, калиброванных и со специальной отделкой поверхности из инструментальной углеродистой (нелегированной) стали, а также нормы химического состава для слитков, заготовок, листов, лент, проволоки и другой металлопродукции.

Классификация углеродистых сталей

• быстрорежущая — Р;
• шарикоподшипниковая — Ш;
• электротехническая — Э.

По химическому составу:

• качественная;
• высококачественная — А.

По назначению в зависимости от массовой доли хрома, никеля и меди:

• 1 — для продукции всех видов, кроме патентированной проволоки и ленты;
• 2 — для патентированной проволоки и ленты;
• 3 — для продукции всех видов, изготавливающейся с многократными нагревами, усиливающими возможность проявления графитизации стали, а также для продукции, от которой требуется повышенная прокаливаемость (кроме проката для сердечников, патентированной проволоки и ленты).

По способу дальнейшей обработки:

• а — прокат горячекатаный и кованый для горячей обработки давлением (осадки, высадки), холодного волочения;
• б — для холодной механической обработки (обточки, фрезерования и т.п.).

По качеству и отделке поверхности:

• для горячекатаной и кованой стали: 2ГП — для подгруппы «а», 3ГП — для подгруппы «б»;
• для калиброванной стали — Б и В.
• для проката со специальной обработкой поверхности — В, Г, Д.

По состоянию материала:

• сталь без термической обработки;
• термически обработанная сталь — ТО;
• нагартованный прокат — НГ (для прутков калиброванных и со специальной отделкой поверхности).

Марки инструментальной углеродистой стали

Марки инструментальной углеродистой стали: У7, У8, У8Г, У9, У10, У11, У11А, У12, У13, У13А, У7А, У8А, У8ГА, У9А, У10А, У12А.

Обозначение марки стали: У — углеродистая, следующая за ней цифра — средняя массовая дол углерода в десятых долях процента, Г — повышенная массовая доля марганца.

Применение инструментальной углеродистой стали

Инструментальная быстрорежущая сталь ГОСТ 19265-73

Прутки и полосы из инструментальной быстрорежущей стали изготавливаются согласно требованиям ГОСТ 19265-73.

Инструментальная быстрорежущая сталь используется для изготовления, чаще всего, режущих инструментов. Быстрорежущая инструментальная сталь сочетает в себе высокую теплоустойчивость (600-6500С в зависимости от состава и обработки) с высокой твердостью, износостойкостью (при повышенных температурах) и повышенным сопротивлением пластической деформации.

Свариваемость быстрорежущей стали: при стыковой электросварке со сталью 45 и 40Х свариваемость инструментальной стали хорошая.

Инструментальная быстрорежущая сталь может изготовляться методом легирования стали или без него. В последнем случае она будет являться одним из видов углеродистой стали. В зависимости от того к какому виду она относится, быстрорежущая инструментальная сталь обладает свойствами и классификацией легированной стали или углеродистой стали.

Марки инструментальной быстрорежущей стали

Марки инструментальной быстрорежущей стали: Р18, Р6М5, Р9К5, Р9К9, Р6М5К5, Р6М4К9, Р6М5Ф3, Р9М4К8 и т.д.

Обозначение марки стали: Р — быстрорежущая сталь, цифра — содержание вольфрама в десятых долях процента, М, К — легированная молибденом или кобальтом соответственно.

Быстрорежущие инструментальные стали для изготовления высокопрочного инструмента

Быстрорежущие инструментальные стали обладают рядом особых свойств, которые и обуславливают их активное использование для изготовления разнообразных инструментов повышенной прочности.

1 Быстрорежущие инструментальные стали – главные характеристики

Под быстрорежущими сталями понимают легированные стали, которые производятся в большинстве случаев исключительно для выпуска инструмента для резки металлов, который может функционировать на высоких скоростях. Основное их отличие от углеродистых инструментальных сталей заключается именно в том, что они способны обеспечивать резание твердых изделий в высокоскоростном режиме.

Сталь быстрорежущая инструментальная обладает следующими основными характеристиками:

• Горячая твердость. При работе инструмент для резки выделяет тепло, причем весьма интенсивно. Часть этой тепловой энергии (иногда до 80 процентов) идет на его разогрев, что вызывает отпуск материала и существенное уменьшение его твердости. Из-за этого явления инструмент, сделанный из обычных углеродистых сталей, теряет свою твердость. Быстрорежущая же сталь сохраняет твердость при температурах до 600 °C, что обуславливает большую производительность изделий из нее. Заметим – при нормальных температурах резки (не более 200 °C) твердость быстрорежущей стали является даже ниже обычной углеродистой.
• Красностойкость. Величина, определяющая временной промежуток, в течение которого инструмент способен выдерживать без потери своих рабочих свойств высокую температуру. Все марки быстрорежущих сталей имеют высокий показатель красностойкости. По этому показателю им на данный момент нет равных.
• Сопротивление разрушению. Высокие механические характеристики не менее важны для производительности режущего инструмента. Быстрорежущие стали описываются высокой прочностью, гарантирующей возможность изготовления инструмента с большой глубиной и подачей резания.

2 Быстрорежущая сталь – маркировка

Сталь для производства быстрорежущего инструмента была изобретена в Британии. По-английски ее название звучит как «rapid steel» (рапид в переводе означает скорость). По этой причине быстрорежущие стали имеют такие марки, которые начинаются с заглавной литеры Р. После нее числом указывается (в процентах), сколько содержится вольфрама в сплаве. Далее идут буквы Ф, М и К с числами, определяющими, соответственно, процент ванадия, молибдена и кобальта.

В зависимости от содержания тех или иных химических элементов в сплаве можно поделить на три группы все быстрорежущие стали, маркировка четко показывает, к какому виду относится конкретная сталь. Она может быть с содержанием:

• кобальта до 10 % и вольфрама до 22 % (стали Р6М5Ф2К8, Р10М4Ф3К10 и другие);
• кобальта не более 5 % и вольфрама до 18 % (Р9К5, Р10Ф5К5, Р18Ф2К5);
• без кобальта с вольфрамом не более 16 % (Р65М, Р12, Р18, Р9).

Режущие возможности быстрорежущих сплавов зависят, прежде всего, от содержания в них вольфрама. Стоит знать, что при высоком содержании этого элемента, а также кобальта и ванадия отмечается карбидная неоднородность стали, способная привести к тому, что режущие кромки инструмента при эксплуатации будут раскрашиваться. Содержащие же молибден составы практически по всей длине пореза имеют стабильные показатели твердости.

Для производства высокоточных инструментов с повышенными требованиями к их технологическим возможностям обычно применяется сталь Р18. Она характеризуется отличной износостойкостью за счет мелкозернистой структуры. Закалка стали Р18 проходит без явления перегревания, что может наблюдаться при закаливании иных марок быстрорежущих сплавов. Но себестоимость ее выпуска достаточно высока, поэтому зачастую ее заменяют сталью Р9.

Р9 примерно аналогична по режущим свойствам Р18. Причем в отожженном состоянии она очень легко поддается деформации (пластической). Недостатком Р18 можно считать то, что шлифование металла с таким составом затрудняется, а значит, сталь нельзя применять для высокоточного инструмента. А вот Р12 характеризуется хорошей прочностью, пластичностью в горячем состоянии и вязкостью. По основным параметрам она также похожа на Р18.

3 Производство быстрорежущих сталей и их обработка

Сейчас применяются две технологии изготовления быстрорежущей стали:

• распыление азотом струи жидкого металла (порошковая методика);
• разливка в слитки, прокатка и дальнейшая проковка (классический метод).

Чаще используется классическая методика, которая предполагает учет ряда особенностей обработки сталей, относимых к группе быстрорежущих. Во-первых, необходимо избежать карбидной ликвации в готовом сплаве, вызываемой недостаточной проковкой металла. Во-вторых, закалка быстрорежущей стали в обязательном порядке предваряется отжигом. Если не придерживаться данного требования, готовые изделия будут хрупкими из-за так называемого «нафталинового излома».

Непосредственно закалка осуществляется при температурах, которые не становятся причиной роста зерна в α-железе, и при этом гарантируют наибольшую растворимость в нем легирующих добавок. Закаленная сталь имеет в своей структуре до 30 процентов аустенита, который понижает показатели теплопроводности материала и твердости инструмента. «Убрать» лишний аустенит можно двумя способами:

• многократным отпуском: несколько подряд идущих процедур нагрева, выдержки и охлаждения;
• холодом: перед отпуском металл охлаждается до – 80 °C.

Указанные процедуры не дают возможности полностью удалить аустенит из стали, но обеспечивают значительное уменьшение его количества.

4 Поверхностная обработка изделий из быстрорежущих сталей

Она необходима для дополнительного увеличения износостойкости, твердости и коррозионной стойкости инструментов для резания. Сейчас существует несколько видов их поверхностной обработки:

• Азотирование. Бывает газовым (смесь 80 % азота и 20 аммиака) и аммиачным (осуществляется в атмосфере аммиака в течение 10–40 минут) при температуре около 660 °С (минимум 550). Меньшая хрупкость поверхностного слоя достигается при использовании первой методики азотирования.
• Цианирование. Может быть газовым (комбинация науглероживающего газа и аммиака) – длится от 1,5 до 3 часов, жидким (расплавы KOH, Na2CO3 либо NaCN) – от 5 до 30 минут при температуре около 560 °С.
• Сульфидирование. Применяются жидкие расплавы (K4Fe(CN)6 – 3–4 %, BaCl2 – около 25 %, NaCl – до 17 %) с внесением дополнительно соединений серы (KCNS, FeS). Длительность процедуры – 45–180 минут, температура – от 450 до 560 градусов по Цельсию.

Также нередко инструменты из быстрорежущей стали обрабатывают паром в специальных печах (они являются полностью герметичными). Сначала сеанс продолжается около 25 минут, при этом изделия подвергаются воздействию давления от 1 до 3 Мпа при температуре 300–350 °С. На втором этапе инструмент выдерживают до одного часа, затем охлаждают до 300 градусов в атмосфере пара, прекращают его подачу, и охлаждают на открытом воздухе (реже – непосредственно в печи). Финалом такой процедуры является промывка инструмента в веретенной горячей жидкости (в масле).

Все описанные виды обработки допускается производить после шлифования, термической обработки и заточки инструмента.
