Как маркируются конструкционные и инструментальные углеродистые стали?

Маркировка конструкционных и инструментальных сталей.

2. МАРКИРОВКА СТАЛЕЙ ПО РОССИЙСКИМ СТАНДАРТАМ

2.1. Маркировка конструкционных сталей

Конструкционные углеродистые стали. Углеродистые конструкционные стали по применению относят к сталям общего назначения. Их выпускают обыкновенного качества и качественные, маркировка которых различается. Углеродистые конструкционные стали обыкновенного качества маркируют сочетанием букв «Ст» и цифрой (от О до 6): СтО, Ст1, Ст2. Ст6. Степень раскисления указывают путем добавления спокойных сталях букв «сп», в полуспокойных — «ПС», в кипящих «кп». Например, СтЗсп, Ст4пс, Ст1кп. Спокойными и полуспокойпроизводят Ст1-Ст6, кипящими Ст1-Ст4. Сталь СтО по степени раскисления не разделяют. Цифра в марке стали обозначает условный номер. С повышением условного номера марки стали возрастает содержание углерода (от 0,06% до 0,49%), концентрация марганца (от 0,25% до 0,8%), соответственно растет предел прочности (Ов), предел текучести (ао.2) и снижается пластичность (5,ф). Производят также стали с повышенным содержанием марганца (до 1,1%), например, СтЗГпс.

Для сталей обыкновенного качества марки, химический состав и степень раскисления при выплавке регламентирует ГОСТ 380-94, механические свойства — ГОСТ 535-88. Углеродистые качественные стали производят с гарантированным химическим составом и механическими свойствами (ГОСТ 1050-88). Маркируют их двузначными числами; 08, 10, 15, 20. 85, 5 обозначающими среднее содержание углерода в сотых долях про­цента. Например, сталь 10 содержит -0,1 %С, сталь 45 — в среднем 0,45%С. Как правило, эти стали содержат не более 0,8-0,85%С.

Спокойные стали маркируют без индекса, полуспокойные и ки­пящие с индексом «ПС» или «кп» соответственно. Кипящими производят стали 08кп,10кп, 15кп, 20кп, полуспокойными — 08пс, Юпс, 15пс, 20пс. В отличие от спокойных, кипящие стали практически не содержат кремния (не более 0,03%), в полуспокойных его количест­во ограничено 0,05-0,17%.

Конструкционные легированные стали. Легированные стали производят и поставляют качественными и высококачественными. По применению легированные стали могут быть как общего, так и специального назначения. Эта группа сталей наиболее многочисленна, их маркировка регламентируется в соответствии с ГОСТ 4543-88. Для маркировки легированных сталей принята буквенноцифровая система, по которой можно определить их химический состав. Число в начале марки показывает содержание углерода в сотых долях процента. Буквенные обозначения соответствуют тому или иному легирующему элементу (табл. 1), а число, стоящее после буквы, указывает на примерное содержание легирующего элемента в процентах. Если число после буквы отсутствует, то концентрация данного легирующего элемента меньше или около 1-1,5%.

Например, сталь 20ХНЗ в среднем содержит 0,2%С, до 1,5%Сг, 3%М|, сталь 08Х18Т — содержит 0,08%С, 18%Сг и менее 1,5%Т|. Следует помнить, что такие элементы как марганец и кремний могут быть в стали как полезными примесями, так и легирующими элементами. Если содержание Мп не превышает 0,8%, а 31 — 0,37%, то они являются примесями и в марке стали не указываются. Для обозначения высококачественных сталей, содержащих пониженное количество вредных примесей по сравнению с качественными, используется буква «А», помещенная в конце марки стали, например, 12Х2Н4А.

2.2. Маркировка инструментальных сталей

Инструментальные углеродистые стали. Углеродистые инструментальные стали (ГОСТ 1435-90) производят качественными У7, У8, У9. У13 и высококачественными У7А, УЗА, У9А. У13А. Буква «У» в марке показывает, что сталь углеродистая, а число указывает среднее содержание углерода в десятых процента. Например, сталь УЗ содержит 0,8%С, а сталь У12 -1,2%С. Инструментальные стали, как правило, высокоуглеродистые (углерода >0,7%). Инструментальные легированные стали. Маркировка инструментальных легированных сталей, как и конструкционных, состоит из сочетания цифр и букв, показывающих химический состав стали. Первая цифра показывает среднее содержание углерода в десятых долях процента, если его содержание менее 1%. Если со­держание углерода больше или равно 1%, то цифра отсутствует. Буквы обозначают легирующие элементы (см. табл.1), а следующие за ними цифры — содержание соответствующего легирующего эле­мента в целых процентах. Например, сталь 9ХС содержит 0,9%С, до 1,5%Сг и до 1,5%3|, в стали ХВГ содержится 1-1,5%С, по 1-1,5% хрома, вольфрама и марганца.

Марка быстрорежущих сталей начинается с буквы «Р», под которой подразумевают наличие в среднем 0,8%углерода, 4,2% хрома и 1-2% ванадия. Следующее за буквой число указывает среднее содержание главного легирующего элемента быстрорежущей стали — вольфрама (в процентах). Среднее содержание молибдена (в процентах) в стали обозначается цифрой после буквы «М», кобальта — цифрой за буквой «К», ванадия — цифрой после буквы «Ф» и т.д. Например Р18, Р6М5, Р9М4К8. Так, в последней стали помимо С, Сг и V содержится 9% Л/, 4%Мо, 8%Со.

2.Теоретическая и реальная прочность кристаллических материалов.

Углеродистые стали. Классификация и маркировка углеродистых сталей. Инструментальные и конструкционные углеродистые стали

Классификация углеродистых сталей

Углеродистые стали классифицируют:
— по структуре
— по способу получения
— по степени раскисления
— по качеству
— по назначению

По структуре углеродистые стали подразделяют на:
— доэвтектоидные (содержат менее 0,8% С)
— эвтектоидные (0,8% С)
— заэвтектоидные (С более 0,8%)

По способу получения углеродистые стали разделяют на:
— кислородно-конвертерные
— мартеновские
— электростали

По степени раскисления углеродистые стали бывают:
— спокойные
— полуспокойные
— кипящие

По качеству (качество определяется содержанием вредных примесей в стали) углеродистые стали разделяют на:
— стали обыкновенного качества
— качественные стали

По назначению углеродистые стали разделяют на:
— конструкционные
— инструментальные

Маркировка углеродистых сталей

Маркировка углеродистых сталей зависит от их качества и назначения.
Стали обыкновенного качества имеют 3 группы поставки: А, Б, В.
Стали группы А поставляются с гарантированными механическими свойствами, химический состав не регламентируют.
Стали группы Б поставляются с гарантированным механическим составом, механические свойства не гарантируются.
Стали группы В поставляются с гарантированными химическим составом и механическими свойствами.

Все эти стали обыкновенного качества (ГОСТ 380-71) маркируются буквами Ст, после которых ставится цифра от 0 до 6.
Впереди марки – буква, указывающая группу поставки (для стали группы А – не ставится). В конце марки указывается степень раскисления: пс, кп (для спокойных – не указывают).
Ст3кп – углеродистая сталь обыкновенного качества, группы поставки А, с номером 3, кипящая.

ВСт4пс – углеродистая сталь обыкновенного качества, группы поставки В, с номером 4, полуспокойная.

Для сталей группы поставки А номер характеризует механические свойства (выше номер – выше прочность). У сталей группы Б с возрастанием номера возрастает содержание углерода. У сталей группы В механические свойства такие же как у стали группы А, а химический состав как у стали группы Б аналогичного номера.
О механических свойствах и химическом составе информацию получают в сопроводительных документах.

Качественные конструкционные углеродистые стали (ГОСТ 1050-74) маркируют цифрами 08, 10, 15, 20, 25… до 85. Цифры означают среднее содержание углерода в сотых долях процента.
Если сталь содержит повышенное количество марганца (0,8-1,2%), то после цифр ставится буква Г. В конце марки указывают степень раскисления (кп или пс).

Сталь 40 – качественная конструкционная углеродистая сталь с содержанием углерода 0,4 % , спокойная.

Сталь 65Гпс – качественная конструкционная углеродистая сталь с содержанием углерода 0,65%, более 0,8% марганца, полуспокойная.

Инструментальные углеродистые стали (гост 1435-74) тоже качественные. Они маркируются большой буквой У и цифрами, которые означают содержание углерода в десятых долях процента. Эти стали всегда качественные. Однако, если сталь имеет повышенное качество, то в конце марки ставится буква А.

Обычно в качестве инструментальной стали используют стали с повышенным содержанием углерода (0,75-1,3%). Они отличаются высокой твердостью и прочностью. Из них изготавливают сверла, метчики, развертки, а также пуансоны и матрицы штампов для холодной штамповки. Недостатком углеродистых инструментальных сталей является их низкая теплостойкость – при нагреве выше 200 ?С их твердость снижается, поэтому в этих случаях целесообразно применять легированные инструментальные стали.

У8 – инструментальная углеродистая со средним содержанием углерода 0,8% (имеет точно такой же химический состав, что и Сталь 80, но отличается структурой и свойствами).

У12А – углеродистая инструментальная сталь, 1,2% углерода, повышенного качества.

Полезная информация

Марки стали. Расшифровка обозначений, применение, ГОСТы на производство

Пример расшифровки стали 12Х18Н10Т (X12CrNiTi18-10):

• 12 — содержание Углерода 0,12%;
• Х18 — содержание Хрома (Cr) 18%
• Н10 — содержание Никеля (Ni) 10%;
• Т — содержание Титана (Ti) не более 1-1,5%, поэтому цифра не указана.

Пример расшифровки стали 09Г2С:

• 09 — содержание Углерода 0,09%;
• Г2 — содержание Марганца (Mn) 2%;
• C — содержание Кремния (Si) не более 1-1,5%, поэтому цифра не указана.

Пример расшифровки стали 20ЮЧ и 20ЮЧА:

• 20 — углерода 0,2%
• Ю — содержанию Алюминия (Al) 0,03-0,1%
• Ч — содержание редкоземельных металлов РЗМ, цирконий Zr, титан Ti, кальций Ca, церий Ce с целью глобуляризации сульфидных неметаллических включений.
• А — стоит в конце марки стали и означает, что сталь высококачественная, т.е. концентрация серы и фосфора в ней не должно превышать 0,025 %

Расшифровка обозначений марки стали.

• Ст — обыкновенная нелегированная сталь. Пример Ст 3 — углерода 0,3% (в десятых доля процента), Ст3кп (кипящая сталь), ст3сп (спокойная сталь), ст3пс (полуспокойная сталь), ст3св (свариваевамя сталь). Отутствие букв — означает спокойная сталь.
• группа А — сталь с гарантируемыми механическими свойствами (поставляемая сталь не подвергается термической обработке). Пример ст 0 — ст 6.
• группа Б — сталь гарантированного состава (подвергаются термической обработке у потребителя). Пример БСт3.
• группа В — сталь с гарантированными составом и механическими свойствами (для сварных конструкций). Пример ВСт3сп.
• Пп — пониженная прокаливаемость. Пример ст 58пп. Применяют для изготовления деталей тонких сечений, требующих высокой поверхностной твердости и подвергаемых термической обработке с нагревом ТВЧ.
• Качественная нелегированная сталь. Пример ст 20 — углерода 0,2% (в сотых долях процента), аналогично ст 10, ст 45, ст 65.
• К — качественная углеродистая сталь. Если буква К стоит в конце марки стали. Пример сталь 20К, сталь 15К. Используется для производства днищ, котлов, сосудов высокого давления.
• Л — литейная конструкционная сталь. Если буква Л стоит в конце маркировки. Пример сталь 110Г13Л – содержит 1,1 % С, около 13 % Mn, литейная. Метод производства этой стали — литьё.
• Конструкционная низколегированная сталь. Пример ст 09Г2С углерода 0,09% (в сотых долях процента), содержание Марганца (Mn) 2%, содержание Кремния (Si) не более 1-1,5%, поэтому цифра не указана.
• С — строительная сталь. Если буква С стоит в начале маркировки. После неё указывается минимальный предел текучести стали. Также применяются дополнительные обозначения: К — повышенная коррозионная стойкость (С390К, С375К); Т — термоупрочнённый прокат (С345Т, С390Т); Д — повышенное содержание меди (С345Д, С375Д).
• Е — сталь с особыми магнитными свойствами. Если буква Е стоит в начале маркировки. Например, сталь марки ЕХ9К5, из которой изготавливают мощные постоянные магниты.
• У — углеродистая инструментальная сталь. Пример сталь У8ГА углерода 0,08%, буква Г — означает повышенное содержание марганца, А — высококачественная сталь.
• А — высококачественная сталь. Если буква А стоит в конце маркировки. Пример сталь 40А, означает, что сталь содержит около 0,40 % углерода и относится к сталям высокого качества.
• Э — электротехническая сталь ЭТС. Её называют технически чистым железом. Тонколистовая сталь, используемая при изготовлении шихтованных магнитопроводов электротехнического оборудования — электромагнитов, трансформаторов, генераторов, электродвигателей. Пример 10880, 21880 и т. д. Первая цифра показывает вид обработки: 1 — кованный или горячекатаный; 2 — калиброванный. Вторая цифра — наличие/отсутствие нормируемого коэффициента старения: 0 — без коэффициента; 1 — с коэффициентом. Третья цифра — это группа по основной нормируемой характеристике. Две последние связаны со значениями основной нормируемой характеристики.
• А — автоматная сталь. Если буква А стоит в начале марки стали. Пример АС20ХГНМ, А12, А20. Сталь с пониженной пластичностью Используется для производства неответственных деталей, шпилек, больтов, гаек массового производства.
• АС – автоматная легированная свинцом (АС35Г2 содержит 0,35 % С, 2 % марганца и свинец менее 1%).
• Р — быстрорежущая инструментальная сталь. Если буква Р стоит в начале марки стали. Пример сталь Р6М5 — вольфрама 6%, молибдена 5%.
• Ш — подшипниковая сталь. Пример сталь ШХ9 — хрома 0,9%, высокое содержание углерода около 1%. Шарикоподшипниковые стали имеют высокую прочность, износоустойчивость, выносливость.

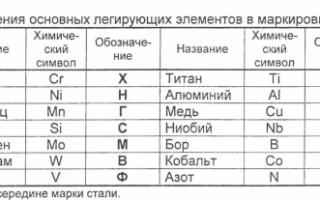

Таблица 1. Расшифровка химических элементов в обозначении марки стали.

Элемент

Элемент в таблице Менделеева

Буква в марке стали

Таблица 2. ГОСТы на производство стали.

Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки.

Маркировка стали — марка 30ХГСА, расшифровка с разъяснениями

Сталь является основным металлическим материалом, применяемым в производстве машин, инструментов и приборов. Ее широкое использование объясняется наличием в этом материале целого комплекса ценных технологических, механических и физико-химических свойств. К тому же, сталь имеет относительно невысокую стоимость и может изготавливаться значительными партиями. Процесс производства этого материала постоянно совершенствуется, благодаря чему свойства и качество стали могут обеспечивать безаварийную эксплуатацию современных машин и приборов при высоких рабочих параметрах.

Классификация сплавов

По содержанию углерода и добавок (легирующих) стали делятся:

• Низколегированные (содержат легирующих до 4%).
• Среднелегированные (до 11%).
• Высоколегированные (свыше 11%).
• При содержании углерода больше 0,6% стали относятся к высокоуглеродистым.
• Среднеуглеродистые имеют до 0,55% углерода в своём составе.
• Низкоуглеродистые — не более 0,25%.

Общие принципы классификации марок сталей

Основные классификационные признаки сталей: химический состав, назначение, качество, степень раскисления, структура.

• Стали по химическому составу подразделяют на углеродистые и легированные. По массовой доле углерода и первая, и вторая группы сталей делят на: низкоуглеродистые (менее 0,3% С), среднеуглеродистые (концентрация С находится в пределах 0,3-07%), высокоуглеродистые – с концентрацией углерода более 0,7%.

Легированными называются стали, содержащие, помимо постоянных примесей, добавки, вводимые для повышения механических свойств этого материала.

В качестве легирующих добавок используют хром, марганец, никель, кремний, молибден, вольфрам, титан, ванадий и многие другие, а также сочетание этих элементов в различных процентных соотношениях. По количеству добавок стали делят на низколегированные (легирующих элементов менее 5%), среднелегированные (5-10%), высоколегированные (содержат более 10% добавок).

• По своему назначению стали бывают конструкционными, инструментальными и материалами специального назначения, обладающими особыми свойствами.

Наиболее обширным классом являются конструкционные стали, которые предназначаются для изготовления строительных конструкций, деталей приборов и машин. В свою очередь, конструкционные стали подразделяют на рессорно-пружинные, улучшаемые, цементуемые и высокопрочные.

Инструментальные стали различают в зависимости от назначения произведенного из них инструмента: мерительного, режущего, штампов горячей и холодной деформации.

Стали специального назначения разделяют на несколько групп: коррозионностойкие (или нержавеющие), жаростойкие, жаропрочные, электротехнические.

• По качеству стали бывают обыкновенного качества, качественными, высококачественными и особо качественными.

Под качеством стали понимают сочетание свойств, обусловленных процессом её изготовления. К таким характеристикам относятся: однородность строения, химического состава, механических свойств, технологичность. Качество стали зависит от содержания в материале газов – кислорода, азота, водорода, а также вредных примесей – фосфора и серы.

• По степени раскисления и характеру процесса затвердевания стали бывают спокойными, полуспокойными и кипящими.

Раскислением называют операцию удаления из жидкой стали кислорода, который провоцирует хрупкое разрушение материала при горячих деформациях. Спокойные стали раскисляют с помощью кремния, марганца и алюминия.

• По структуре разделяют стали в отожженном (равновесном) состоянии и нормализованном. Структурные формы сталей – феррит, перлит, цементит, аустенит, мартенсит, ледебурит и другие.

Пример расшифровки марки стали 12Х18Н10Т

12Х18Н10Т — это популярная сталь аустенитного класса, которая применяется в сварных аппаратах, работающих в разбавленных растворах кислот, в растворах щелочей и солей, а также в деталях, работающих под большим давлением и в широком диапазоне температур. Итак, что же означают эти загадочные символы, стоящие в названии, и как их правильно объединить?

Две цифры, стоящие в самом начале марки легированной стали, — это среднее содержание углерода в сотых долях процента. В нашем случае, содержание углерода 0,12%. Иногда вместо двух цифр стоит всего одна: она показывает, сколько углерода (C) содержится в десятых долях процента. Если же цифр в начале марки стали вовсе нет, это означает, что углерода в ней довольно приличное число — от 1% и выше.

Буква Х и следующая за ней цифра 18 говорят о том, что в данной марке содержится 18% хрома. Обратите внимание: соотношение элемента в долях процента выражает только первое число, стоящее в начале марки, и это относится только к углероду! Все остальные числа, присутствующие в названии, выражают количество конкретных элементов в процентах.

Далее следует комбинация Н10. Как Вы уже догадались, это 10% никеля.

В самом конце стоит буква Т без каких-либо цифр. Это значит, что содержание элемента слишком мало, чтобы уделять этому внимание. Как правило, около 1% (иногда — до 1,5%). Получается, в данной марке легированной стали количество титана не превышает 1,5%. Если вдруг в самом конце марки Вы обнаружите скромно стоящую букву А, помните, что она играет очень важную роль: таким образом обозначается высококачественная сталь, содержание фосфора и серы в которой сведено к минимуму. Две буквы А в самом конце (АА) говорят о том, что данная марка стали особо чистая, т. е. серы и фосфора здесь практически нет.

В ходе несложного анализа сочетаний букв и цифр мы выяснили, что марка стали 12Х18Н10Т (конструкционная криогенная, аустенитного класса) сообщает о себе следующие сведения: 0,12% углерода, 18% хрома (Х), 10% никеля (Н) и небольшое содержание титана (Т), не превышающее 1,5%.

Физические свойства

Особенностью 30ХГСА является наличие характерного зеленого оттенка. Плотность 7850 кгм3. Температура плавления около 1500 ºС.

Теплопроводность находится в пределах 30-38 Втм К в зависимости от значения температуры. Коэффициент линейного расширения в среднем составляет 12,2 106 1град. Электросопротивление 210 мкОм мм.

О чем говорит маркировка сталей

Расшифровать марку стали довольно просто, необходимо только владеть определенными сведениями. Конструкционные стали, обладающие обыкновенным качеством и не содержащие легирующих элементов, маркируют буквосочетанием «Ст». По цифре, идущей после букв в названии марки, можно определить, сколько в таком сплаве углерода (исчисляется в десятых долях процента). За цифрами могут идти буквы «КП»: по ним становится ясно, что данный сплав не до конца прошел процесс раскисления в печи, соответственно, он относится к категории кипящего. Если название марки не содержит таких букв, то сталь соответствует категории спокойной.

Химический состав углеродистых конструкционных сталей обыкновенного качества

Конструкционная нелегированная сталь, относящаяся к категории качественных, имеет в своем обозначении две цифры, по ним определяют среднее содержание в ней углерода (исчисляется в сотых долях процента).

Прежде чем приступить к рассмотрению марок тех сталей, которые включают легирующие добавки, следует разобраться в том, как данные добавки обозначаются. Маркировка легированных сталей может включать такие буквенные обозначения:

Список используемых легирующих добавок

Механические характеристики

Марка 30ХГСА от обычных конструкционных сталей отличается повышенным значением прочности и устойчивости к ударным нагрузкам. Предел текучести равен 820 МПа. Для сравнения, нержавейка 12Х18Н10Т «течет» уже при 400 МПа. Полное разрушение стали происходит при нагрузке 980 МПа. Ударная вязкость составляет 127 КДжм2.

Обладает высокими пластичными свойствами: относительное удлинение 11%, а сужение 50%. Устойчива при работе в условиях переменных нагрузок. Предел выносливости 30ХГСА больше стали 45 ровно в 2 раза и имеет значение 490 МПа. Износоустойчива. Твердость находится в пределах 45-50 единиц по шкале Роквелла.

Сталь сохраняет свои механические характеристики при температуре вплоть до 400 С.

Примеры маркировки сталей различных видов

Определение марки стали и причисление сплава к определенному виду – это задача, которая не должна вызывать никаких проблем у специалиста. Не всегда под рукой есть таблица, в которой дается расшифровка названий марок, но разобраться с этим помогут примеры, которые приведены ниже.

Содержание элементов в распространенных марках стали (нажмите для увеличения)

Конструкционные стали, не содержащие легирующих элементов, обозначаются буквосочетанием «Ст». Цифры, стоящие следом, – это содержание углерода, исчисляемое в сотых долях процента. Несколько иначе маркируются низколегированные конструкционные стали. К примеру, в стали марки 09Г2С 0,09% углерода, а легирующие добавки (марганец, кремний и др.) содержатся в ней в пределах 2,5%. Очень похожие по своей маркировке 10ХСНД и 15ХСНД отличаются разным количеством углерода, а доля каждого легирующего элемента в них составляет не больше 1%. Именно поэтому после букв, обозначающих каждый легирующий элемент в таком сплаве, не стоит никаких цифр.

20Х, 30Х, 40Х и др. – так маркируются конструкционные легированные стали, преобладающим легирующим элементом в них является хром. Цифра в начале такой марки – это содержание углерода в рассматриваемом сплаве, исчисляемое в сотых долях процента. За буквенным обозначением каждого легирующего элемента может быть проставлена цифра, по которой и определяют его количественное содержание в сплаве. Если ее нет, то указанного элемента в стали содержится не больше 1,5%.

Можно рассмотреть пример обозначения хромокремнемарганцевой стали 30ХГСА. Она, согласно маркировке, состоит из углерода (0,3%), марганца, кремния, а также хрома. Каждого из данных элементов в ней содержится в границах 0,8–1,1%.

Маркировка сталей по американской и европейской системам

Собираетесь купить металлопрокат? В нашем магазине разумные цены и качество производителя.

В США существует несколько систем маркировки сталей, разработанных различными организациями по стандартизации. Для нержавеющих сталей, чаще всего, применяют систему AISI, которая действует и в Европе. Согласно AISI, сталь обозначается тремя цифрами, в отдельных случаях после них идут одна или несколько букв. Первая цифра говорит о классе стали, если она – 2 или 3, то это аустенитный класс, если 4 – ферритный или мартенситный. Следующие две цифры обозначают порядковый номер материала в группе. Буквы обозначают:

• L – низкую массовую доля углерода, менее 0,03%;
• S – нормальную концентрацию С, менее 0,08%;
• N – означает, что добавлен азот;
• LN – низкое содержание углерода сочетается с добавкой азота;
• F – повышенную концентрацию фосфора и серы;
• Se – сталь содержит селен, В – кремний, Cu – медь.

В Европе применяется система EN, которая отличается от российской тем, что в ней сначала перечисляются все легирующие элементы, а затем в том же порядке цифрами указывается их массовая доля. Первая цифра – концентрация углерода в сотых долях процента.

Если легированные стали, конструкционные и инструментальные, кроме быстрорежущих, включают более 5% хотя бы одной легирующей добавки, перед содержанием углерода ставят букву «Х».

Страны ЕС применяют маркировку EN, в некоторых случаях параллельно указывая национальную марку, но с пометкой «устаревшая».

Как происходит маркировка на практике

Прежде чем выплавить плавку металла какой-либо марки, производится расчёт шихтовых материалов. Затем нужный состав засыпают в печь, варят и разливают. По ковшевой пробе в соответствии с таблицами ГОСТ или ТУ сверяют все нужные элементы. Проверяют вредные примеси (они попадают в расплав с шихтой и от футеровки). Если все составляющие попали в норму, то плавку маркируют, как и предполагалось.

Бывает и такое, что в нормативы по химическому составу не укладываются. Тогда металл маркируют другой маркой. Заказчик должен быть уверен, что он получит именно ту продукцию, которую заказал. От этого зависит качество изделий. Заводская система технического контроля завода строго следит за этим.

Маркировка стали: от чего зависит и как маркируется, таблица с расшифровкой металлов и сплавов

Любой мастер, работающий с металлическими изделиями, знает, что такое «марка стали». Ее расшифровка позволяет получить представление о химическом составе и физических параметрах, что является основополагающими сведениями для создания каких-либо предметов из металла. Многие считают, что маркировка стали, металлопроката — это сложный процесс, требующий наличия специальных знаний. Однако несмотря на мнимую сложность, разобраться в ней достаточно просто. Для этого потребуется знать лишь принцип ее составления и как она классифицируется, о чем и расскажет данная статья.

Сплав маркируется буквами и цифрами, благодаря чему удается максимально точно установить наличие химических элементов и их объем. На основании этих данных, а также знаний о том, как разные химикаты взаимодействуют с металлической основой, можно с максимальной точностью понять, какие технические свойства относятся к определённой стальной марке.

Разновидности сталей и особенности нанесения маркировочных меток

Сталь — это железо-углеродный сплав, количество которого не превышает 2,14%. Углеродная составляющая необходима для достижения твердости, но крайне важно следить за его концентрацией. Если он превысит показатель в 2,2%, то металл станет очень хрупким, из-за чем с ним будет практически невозможно работать.

При добавлении любых легирующих элементов можно добиться необходимых характеристик. Именно при помощи комбинации вида и объём добавок получаются марки, которые имеют лучшие механические свойства, устойчивость к воздействию коррозии. Безусловно, улучшить показатели качества можно и посредством тепловой обработки, однако использование легирующих добавок значительно ускоряет этот процесс.

Базовыми классификационными признаками являются следующие показатели.

• Химический состав.
• Назначение.
• Качество.
• Структура.
• Степень раскисления.

Что показывает маркировка

Для того чтобы расшифровать указанную информацию, не требуется обладать профессиональными навыками и специальными знаниями. Конструкционная сталь, которая имеет обычное качество, а также не содержит легирующие элементы, получила отметку «Ст». Цифра, расположенная далее, отражает количество углерода. После них могут располагаться буквы «КП», которые оповещают о незаконченном раскислении в печи, поэтому подобный сплав считается кипящим. Если подобной аббревиатуры нет, то он считается спокойным типом.

Готовые решения для всех направлений

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Маркировка и классификация стали по химическому составу

Как упоминалось ранее, одно из главных разделений этого металлического материала основано на ее химическом составе. Базовыми составляющими материала служат железобетон и углерод (его концентрация меньше 2,14%). На основании концентрации и пропорций используемых добавок на объем железа приходится минимум половина.

На основании уровня содержания углерода стальные изделия делятся.

1. Малоуглеродистые — углерод не более 0,25%.
2. Среднеуглеродистые — от 0,25 до 0,6%.
3. Высокоуглеродистые — от 0,6%.

Повышение углеродного компонента способствует повышению металлической твердости, но одновременно снижает его прочность. Для улучшения эксплуатации сплавов в них добавляются разные химические элементы, после чего они превращаются в легированные стали. Они бывают трёх типов.

Обозначение изделий с легирующими деталями

Для того чтобы маркировка сталей 10, 20 в полной мере демонстрировала свои технические характеристики, для легирующих добавок используется буквенное нанесение. Как правило, русские буквы соответствуют названиям элементов. Однако есть и исключения, так как существуют нюансы, при которых наблюдается начало с одной буквы. Для лучшего понимания была разработана следующая таблица:

В ней существует только 2 неметалла — кремний и азот, а углерод отсутствует. Углеродная примесь есть в любой стальной разновидности, поэтому обозначение необходимо только для его содержания.

Маркировка по цветам

Этот способ используется для указания проката. Это оптимальный метод хранения материалов в складских помещениях и при транспортировке. Установка отметок осуществляется в виде точек и полос, которые выполнены из несмываемых цветных материалов. Выбор цветового оттенка главным образом основывается на предназначении. При этом ее группа и степень раскисления не берётся в учёт.

Примеры

Любой специалист должен с легкостью определять стальную марку и ее принадлежность к определенному виду. Запомнить эти показатели наизусть практически невозможно, а таблица нередко находится далеко в самый нужный момент. Решить подобную проблему можно с помощью приведенных ниже примеров, которые смогут более подробно и наглядно разъяснить информацию.

Конструкционная сталь без легирующих добавок указывается как «Ст». Указанные дальше цифры отображают углерод, который исчисляется сотыми процентными долями. Маркировка конструкционных сталей имеет несколько особенностей. Например, в марке 09Г2С 0,09% углеродной смеси, а легирующих элементов — максимум 2,5%. Схожие маркировочные отметки 10ХСНД и 15ХСНД имеют отличия в объеме углерода, а число легирующих деталей меньше 1%. Именно на основании этих данных после буквенных обозначений не наносятся цифры.

Влияние элемента на свойства металлов и сплавов

Придание коррозийной устойчивости.

Повышение прочности и текучести.

Многократное повышение прочности.

Усиление жаропрочности и кислотоустойчивости.

20Х, 30Х, 50Х и т.д. Этим методом указываются конструкционные легированные стальные изделия с преобладающим числом хрома. Цифра, стоящая вначале, отражает углеродное количество в конкретном сплаве. Следом располагается цифра, обозначающая часть легирующего элемента. Если он отсутствует, то его объём будет до 1,5%.

Международные аналогичные варианты коррозионно-стойких и жаростойких сталей

Ознакомиться с их разновидностями можно посредством таблиц маркировки сталей, черных металлов и сплавов с расшифровкой, примерами, размещенными ниже.

Аналоги в стандартах США

Страны СНГ ГОСТ

Р10 М4 Ф3 К10-МП

Аналоги в стандартах США

Страны СНГ ГОСТ

14 NiCrMo1-3-4 1.6657

16Mn CrB5 1.7160

Базовый сортамент нержавеющих марок

Х2 CrNiMo 17-12-2

X3 NiCrCuMoTi 27-23

08 X17 H13 M2 T

Аналоги в стандартах США

Страны СНГ ГОСТ

Аналоги в стандартах США

Стандарты СНГ ГОСТ

Аналоги в стандартах США

Стандарты СНГ ГОСТ

Расшифровка

Чтобы не встреться с различными сложностями при расшифровке обозначений, необходимо знать не только от чего зависит маркировка стали, но и классификацию. Определенные стальные категории обладают специальными маркировочными отметками. Они обозначаются буквами, благодаря чему можно легко понять ее принадлежность и примерный состав. Например:

• «Ш». Такой вид крайне важен для создания подшипников. После буквы находятся цифры, помогающие понять количество добавок;
• «К». Если она находится после первых цифровых отметок, то можно утверждать, что сталь является конструкционной нелегированной, которая нужна при изготовлении сосудов и паровых котлов;
• «Л». Эта приставка служит индексом улучшенных литерных качеств;
• «У». Обозначает нелегированную инструментальную сталь и ставится в начало;
• «Р». Это быстрорежущаяся категория. Сразу после буквы наносится цифра, позволяющая судить о количестве вольфрама.

Определенные сложности возникают при выборе строительной стали, которая обозначается литерой «С». В этих видах используется дополнительные буквы: Т — термоупрочненный прокат, К — разновидность, устойчивая к коррозии, Д — сплав с высокой концентрацией меди.

Маркировочные особенности есть у нелегированной электротехнической стали, которую нередко носят название чистое техническое железо. Их маленькое электрическое сопротивление достигается благодаря незначительному наличию углерода (меньше 0,04%).

Как маркируются стали обыкновенного качества

Этот вид стали — басовый материал, в обязательном порядке присутствующий в машиностроении и строительных металлоконструкций. С учетом ГОСТ 380-2005 она производится из следующих марок: Ст0, Ст1кп, Ст3кп, Ст1пс, Ст5Гпс и т.д. Буквенное сочетание «Ст» отражает непосредственно сталь, а цифры — условный номер марки. Приставки «пс», «кп» и «сп» отражают степень раскисления. «Г» — это отметка о большом содержании марганца.

Видео

Умение дифференцировать маркировочные отметки, нанесённые на любое стальное изделие, пригодится не только специалистам, которым это необходимо для реализации профессиональной деятельности, но и простым людям, часто работающим с этим материалом. Несмотря на то что, на первый взгляд, это может показаться сложным для изучения, достаточно потратить немного времени и получится полностью разобраться в данной теме. Полученные знания можно запросто применять на практике, благодаря чему значительно повышается продуктивность и эффективность. Это поможет избежать ошибок и сделать правильный выбор стали, полностью удовлетворяющий требования покупателя.

Расшифровка маркировки стали онлайн — это отличный выход для тех, кто не располагает свободным временем. С помощью этой функции можно вручную ввести маркировочные сведения, после чего отобразится детальное описание с указанием всех технических характеристик. Представленные сведения в полной мере соответствуют действительности, поэтому можно не беспокоиться за предоставление ложной информации. Также можно обратиться в компанию Cleverence, реализующую качественную продукцию на протяжении многих лет. Квалифицированные сотрудники, широкий спектр услуг и ответственный подход к каждому клиенту — это далеко не полный список преимуществ, которые отличают ее от конкурентов и аналоговых компаний.
