ОСНОВЫ ПОЛУЧЕНИЯ ЧУГУНА И СТАЛИ

Все металлы получают из руд, залегающих в земной коре. В чистом (самородном) виде добывают только платину и золото. Вначале требуется из руды удалить пустую породу, т. с. примеси различных минералов. Процесс обогащения руды возможен с помощью воды, так как руда тяжелее пустой породы и при измельчении в потоке воды легкая порода выносится, а руда остается. Применяют и другие способы обогащения руды: механические, электромагнитные, физико-химические. Для выделения металла из обогащенной руды используют технологические приемы, основанные на восстановлении металла. Хорошим восстановителем служит уголь, так как атомы углерода относительно легко отдают свои электроны.

ПОЛУЧЕНИЕ ЧУГУНА

Для выплавки железа из руды разработан доменный процесс с получением в нем чугуна, поступающего затем на выработку стали. Домна — высокая шахтная печь высотой до 30 м, шириной более 6 м. Стенки доменной печи выложены из огнеупорного кирпича, а снаружи кладка заключена в стальной кожух толщиной 20—40 мм. Загрузка рудой, коксом, флюсом послойная, причем обычно железорудный материал переводится в сыпучий агломерат. Схема работы доменной печи (рис. 19.1): в нижней части домны сгорает кокс: С + Ог = СОг. Углекислый газ, поднимаясь, соприкасается с раскаленным коксом и переходит в оксид углерода: СОг + С = 2СО. Еще выше в шахте оксид углерода взаимодействует с раскаленной рудой: СО + ЕегОз = 2Ь’еО + СОг и далее: FeO + СО = Fc + СО2. Чугун стекает в нижнюю часть домны. Из домны чугун выпускают через специальное отверстие — летку. Первые капли чугуна образуются при температуре 1250°С и стекают между кусками кокса в горне. Температура чугуна в домне равна 1480— 1520°С. Содержание углерода в чугуне составляет 4—4,5%.

Флюсы играют роль плавня, способствуя переводу пустой породы в шлак. Доменный шлак с содержанием в нем СаБЮз легче чугуна и собирается выше его с последующим выпуском наружу из другого отверстия домны. Он служит ценным сырьем для производства различных строительных материалов.

Выделяющиеся из домны газы, именуемые колошниковыми, содержат оксид углерода СО, поэтому как сгорающее топливо на-

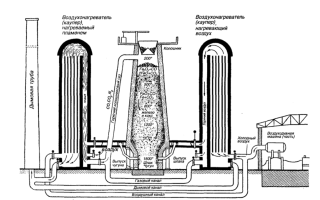

40 Рис. 19.1. Схема работы доменной печи правляются для обогрева каналов кауперов домны и воздуха в них, который затем поступает в доменную печь и поддерживает в ней горение кокса. Каупер сложен из огнеупорного кирпича и заключен в железный кожух. Имеет нагреваемую насадку.

Запущенная в действие доменная печь функционирует непрерывно в течение нескольких лет. Руду, кокс и флюсы периодически добавляют через верхнее отверстие (колошник) печи. Также периодически производится выпуск из нее чугуна и шлака — через каждые 4—6 ч. При этом 99—99,8% железа переходит в чугун и только 0,2—1,0% — в шлак. Кроме углерода в составе чугуна присутствуют элементы кремния, марганца, серы, фосфора и пр. По назначению доменные чугуны разделяют на литейный и передельный. Литейный чугун переплавляют, и из него отливают чугунные изделия. Из передельного чугуна получают сталь. Он составляет около 90% всей выплавки чугуна. В нем содержится повышенное количество углерода, 0,3—1,2% Si, 0,2—1,0% Мп, 0,2—1,0% Р, 0,02—0,07% S.

Современная доменная печь может выплавлять 12000 т чугуна и выдает около 4000 т шлака, а также до 27000 т колошникового газа в сутки. Кроме процесса, осуществляемого в домне, существует вне- доменное производство железа, что относится к более прогрессивному способу. Он заключается в непосредственном получении железа из руды, минуя доменную печь. На производстве получают очень чистое металлическое железо без применения кокса. С этой целью при глубоком обогащении железных руд изготовляют концентраты с высоким содержанием железа (70—71,8%), почти полностью освобожденные от серы и фосфора. Затем действуют твердым или газообразным восстановителем, получая металлизованные окатыши. Если используют твердый восстановитель — углерод (в виде каменного угля), тогда — с обжигом в шахтной печи, трубчатой печи, реторте. Если используют газообразный восстановитель — природный газ, тогда — с конвертированием газа в невысоких шахтных печах или ретортах. Способы металлизации могут быть и иными — в кипящем слое на решетке. Вследствие относительно низкой температуры бездоменного процесса получаемое железо, обычно спеченное в куски, содержит меньше примесей. Чугуны обладают высокими литейными свойствами, малой пластичностью. Они разделяются на белый и серый.

Белый чугун (передельный) содержит весь углерод в химически связанном состоянии в виде карбида железа, именуемого цементитом ЕезС. При нормальной температуре его структура слагается из двух фаз: феррита и цементита. Белым этот чугун называется потому, что в изломе он имеет матово-белый цвет. Белый чугун имеет высокую твердость и большую хрупкость, вследствие чего его невозможно обрабатывать режущим инструментом. Его применяют, главным образом, для выплавки стали, а также для получения ковкого чугуна.

Серые чугуны содержат углерод в свободном состоянии в виде графита (100% С); они называются серыми потому, что вследствие наличия в них графита имеют в изломе серый цвет. Содержание С — до 3,8%.

По форме графитовых включений серые чугуны разделяют на обычный серый с пластинчатым графитом, вермикулярный серый, высокопрочный и ковкий. По структуре металлической основы их разделяют на ферритный, ферритно-перлитный и перлитный.

Обычный серый чугун получают медленным охлаждением жидкого расплава или аустенита высокоуглсродистых сплавов. В нем частицы графита имеют пластинчатую форму. В зависимости от механических свойств и назначения серый чугун с пластинчатым графитом разделяют на марки: СЧ-25, СЧ-30, СЧ-35, СЧ-40, СЧ-45 (цифры показывают минимальный предел прочности при растяжении, кге/мм 2 ).

Вермикулярный серый чугун получают путем специальной плавки или обработки с изменением формы графита на волокнистую, червеобразную (вермикулярную), вследствие чего этот чугун обладает лучшими свойствами по сравнению с обычным серым чугуном.

Высокопрочный чугун содержит шаровидный графит (рис.

19.2, а), получаемый при выплавке с присадкой небольшого количества магния или церия. Благодаря шаровидной форме графита прочность при растяжении и изгибе высокопрочного чугуна значительно выше, чем обычного серого чугуна с пластинчатым графитом.

Высокопрочный чугун разделяют на марки: ВЧ38-17, ВЧ42-12, ВЧ45-5, ВЧ50-2, ВЧ50-7, ВЧ70-2, ВЧ80-2, ВЧ100-2, ВЧ120-2. Буквы ВЧ означают высокопрочный чугун, первые числа за ними — минимальный предел прочности при растяжении (в кге/мм 2 ), а последующие числа — минимальное относительное удлинение (в %).

Рис. 19.2. Микроструктура высокопрочного ферритного чугуна с шаровидным графитом (а) (х250) и ковкого ферритного чугуна с хлопьевидным графитом (б)

Ковкий чугун содержит хлопьевидный графит (рис. 19.2, б). Его получают из белого чугуна путем графитизирующего отжига (томления), при котором происходит распад цементита. Хлопьевидный графит имеет почти равноосную компактную форму. Этот чугун разделяют на марки: КЧЗО-6, КЧЗЗ-8, КЧ35-10, КЧ37-12, КЧ45-6, КЧ50-4, КЧ60-3, КЧ63-2. В обозначение марки входят буквы КЧ (ковкий чугун), затем число — минимально допустимый предел прочности при растяжении ( кге/мм 2 ), второе число — относительное удлинение ( %).

Свойства серых чугунов зависят от свойств металлической основы, вида и количества графитных включений.

Графит имеет низкие показатели механических свойств, и включения его можно условно рассматривать как пустоты и трещины. Чем больше графита, крупнее графитные включения, тем ниже механические свойства чугуна и особенно прочность при растяжении и изгибе. Прочность при сжатии и твердость чугуна зависят в основном от металлической основы и мало отличаются от сталей.

В некоторых случаях графитные включения полезны благодаря смазывающему действию графита. Такой чугун легче обрабатывается резанием, чем сталь, стружка становится ломкой, когда резец доходит до графитных включений.

Подобно другим железоуглсродным сплавам, чугуны содержат постоянные примеси кремния, марганца, серы и фосфора в больших количествах, чем в сталях. Эти примеси оказывают значительное влияние на графитизацию, структуру и свойства чугунов.

В чугуны часто вводят также медь, алюминий, титан, хром, никель. Эти элементы оказывают влияние на процесс графитизации. Подобно сталям такие чугуны называют легированными.

Серые чугуны применяют при изготовлении опорных элементов для ферм, железобетонных балок и колонн, тюбингов в метро, при производстве многих других строительных конструкций, а также находят широкое применение в деталях машин, не подвергающихся большим растягивающим напряжениям и ударным нагрузкам.

Как из чугуна сделать сталь?

Ключевые слова конспекта: производство чугуна, производство стали, железная руда, чугун, сталь, руда, кокс, силикат кальция, пирит, доменная печь.

ПРОИЗВОДСТВО ЧУГУНА. ДОМЕННАЯ ПЕЧЬ

По объёму производства и потребления железо является важнейшим металлом. Обычно железо используется в виде сплавов. Отрасль промышленности, производящая железо и его сплавы, – чёрная металлургия.

Источником получения железа является железная руда. В руде основными компонентами являются соединения железа:

• Fe₃O₄ – магнетит (магнитный железняк),
• Fe₂O₃ – гематит (красный железняк),
• Fe₂O₃nH₂O – лимонит (бурый железняк),
• FeS₂ – пирит (железный колчедан, серный колчедан).

Пирит сначала обжигают (в ходе производства серной кислоты), а огарок (Fe₂O₃) используют в производстве чугуна.

Продуктами производства являются чугун и сталь.

Чугун – сплав железа с углеродом, в котором массовая доля углерода составляет более 2%, а также имеются примеси кремния, фосфора, серы и марганца.

Производство чугуна осуществляют в доменных печах (см. рис). Сырьём для производства являются железная руда, кокс, известняк и горячий воздух.

Доменную печь загружают сначала коксом, а затем послойно агломератом и коксом. (Агломерат – это определённым образом подготовленная руда, спечённая с флюсом, в данном случае – с известняком.) Через специальные отверстия (фурмы) в нижнюю часть домны подаётся горячий воздух, обогащённый кислородом. В нижней части домны кокс сгорает, образуя СO₂, который, поднимаясь вверх и проходя сквозь слои накалённого кокса, взаимодействует с ним и образует СО:

Руда последовательно претерпевает превращения:

В руде присутствует также пустая порода, которую образует главным образом кремнезём – SiO₂. Это тугоплавкое вещество. Для превращения его в легкоплавкие соединения к руде добавляется флюс. Обычно это известняк. При взаимодействии его с кремнезёмом (SiO₂) образуется силикат кальция:

СаСO₃ + SiO₂ = CaSiO₃ + CO₂↑ (800 °С)

Образующийся силикат легко отделяется в виде шлака.

При восстановлении руды железо получается в твёрдом состоянии. Постепенно оно опускается в более горячую часть печи – распар – и растворяет в себе углерод. Образуется чугун. Последний плавится и стекает в нижнюю часть домны, а жидкие шлаки собираются на поверхности чугуна, предохраняя его от окисления. Чугун и шлаки периодически выпускают через особые отверстия.

Когда металлическое железо выделяется в жидком состоянии, в нём сравнительно хорошо растворяется углерод. При кристаллизации такого раствора образуется чугун – сплав железа с углеродом. Он обладает высокой хрупкостью из-за большого содержания в нём карбида железа Fe₃C (цементита), который образуется в результате побочных реакций:

3Fe + С = Fe₃C
3Fe + 2СО = Fe₃C + СO₂

В чугуне содержатся примеси фосфора, серы. Сера ухудшает текучесть чугуна и вызывает красноломкость стали – хрупкость при нагревании до температуры красного каления. Фосфор вызывает хладноломкость стали – хрупкость при обычной температуре.

ПРОИЗВОДСТВО СТАЛИ

Сталь – сплав железа с углеродом, в котором массовая доля углерода составляет менее 2%.

Сущность получения стали из чугуна заключается в уменьшении содержания углерода в металле и возможно более полном удалении примесей – серы и фосфора, а также в доведении содержания кремния, марганца и других элементов до требуемых пределов.

Существует несколько способов переработки чугуна в сталь : мартеновский, бессемеровский и томасовский. Они различаются методами окисления.

В бессемеровском и томасовском способах окисление осуществляется кислородом воздуха, продуваемого через расплавленный металл. Во всех процессах углерод, содержащийся в металле, окисляется до СО и СO₂, удаляемых из реакционной зоны. Кремний Si, марганец Мn, хром Сг и другие металлы, окисляясь, переходят в шлак в виде SiO₂, МnО и т. д.

Механизм процесса окисления может быть представлен следующим образом. В первую очередь окисляется часть железа. Часть образующихся оксидов растворяется в металле и взаимодействует с примесями:

С + FeO ⇆ Fe + СО
Si + 2FeO ⇆ 2Fe + SiO₂
2P + 5FeO ⇆ 5Fe + P₂O₅

Для максимального удаления примесей серы и фосфора необходимо, чтобы в процессе передела чугуна получались основные шлаки; это достигается путём добавления известняка или извести. Сера, содержащаяся в чугуне в виде FeS, реагирует с оксидом кальция СаО:

FeS + СаО = CaS + FeO

Образующийся сульфид кальция переходит в шлак. Образовавшийся P₂O₅ также взаимодействует с известью, образуя фосфат кальция, переходящий в шлак:

3СаО + P₂O₅ = Са₃(РO₄)₂

Бессемеровский и томасовский способы осуществляют в конвертерах. Конвертеры – аппараты грушевидной формы, изготовленные из специальной котельной стали (кожух) и футерованные изнутри огнеупорными материалами.

Конспект урока по химии «Производство чугуна и стали. Доменная печь». Выберите дальнейшее действие:

• Вернуться к Списку конспектов по химии
• Найти конспект в Кодификаторе ОГЭ по химии
• Найти конспект в Кодификаторе ЕГЭ по химии

Как получают чугун? Сплав железа с каким веществом позволяет получить чугун?

Чугун — широко используемый в разных отраслях промышленности металл, отличающийся замечательными эксплуатационными характеристиками. Процесс его получения относительно несложен и слишком много шагов в себя не включает. Выплавляют этот материал в домнах — особых печах, представляющих собой нечто вроде увеличенной копии пробирки. О том, как получают чугун, и поговорим далее во всех подробностях.

Горно-обогатительные комбинаты

Основным сырьем, используемым при производстве чугуна, является железная руда. Добывают ее в карьерах в разных местах нашей страны. Как известно, добытая руда содержит большое количество разного рода примесей. Использовать ее для плавки чугуна в таком «сыром» виде, конечно же, нельзя. Поэтому на первом этапе она поступает на специальные предприятия — горно-обогатительные комбинаты. Здесь из нее удаляют пустые породы и дробят. Затем уже чистую руду грузят в вагоны составов и отправляют на металлургические комбинаты.

Процесс агломерации

Собственно, как получают чугун, рассмотрим чуть ниже. Сейчас же поговорим о том, как подготавливается руда для его выплавки непосредственно на металлургических производствах.

Если для переплавки будет использован обычный дробленый материал, производительность доменной печи резко упадет. Дело в том, что такая шихта имеет низкую степень газопроницаемости. Поэтому перед загрузкой в домну руда в обязательном порядке проходит процесс агломерации.

Выполняется эта процедура в специализированных цехах металлургических комбинатов и представляет собой процесс спекания породы в куски определенного, наиболее подходящего для выплавки чугуна размера. Происходит слипание при высокой температуре, достаточной для легкого расплавления поверхности частиц шихты. В результате последние просто-напросто склеиваются друг с другом, образуя куски. При этом предварительно руда смешивается с углем. В результате горения последнего и достигается необходимая для получения кусков температура. Стимулируется процесс агломерации путем пропускания через слой руды с углем потоков воздуха (сверху вниз).

Для получения агломерата может использоваться не только руда. Иногда его делают также из небольших кусков железа. Его сплав с каким веществом позволяет получить чугун, будет рассмотрено ниже. Конечно же, для производства этого металла используется не железо в чушках. Переплавляют на чугун обычный металлолом.

Что происходит в печи

Итак, давайте посмотрим, как получают чугун в домне. Изнутри печь такой конструкции облицована кирпичом. Принцип ее работы относительно прост. При производстве чугуна, помимо агломерата, используются кокс, известь и флюс. Смесь из этих материалов готовится в определенной пропорции. Она то и называется доменной шихтой. Ее насыпают в специальные подъемники и поднимают на самый верх печи.

Для того чтобы кокс загорелся, необходимо большое количество воздуха, обогащенного кислородом. Он подается в доменную печь снизу, через специальные отверстия, называемые фурменными. Вдувается он в печь под очень большим давлением. Это необходимо для того, чтобы воздух проник через пласт подаваемой сверху шихты. При этом предварительно поток подогревается до 600-800 градусов, иначе температура внутри печи снизится.

Полученный при расправлении шихты чугун стекает вниз и с периодичностью примерно один раз в 40 мин выпускается наружу через специальное отверстие, называемое леткой. Далее он переливается в чаши большой емкости и перевозится в сталеплавильные цеха.

Восстановление и науглероживание железа в печи

Все домны работают по принципу противотока. При этом в них поочередно происходят следующие химические процессы:

1. Восстановление железа. Происходит этот процесс последовательно и выглядит так: Fe₂O₃ — Fe₃O₄ — FeO — Fe. В качестве восстановителя в данном случае выступает оксид углерода (CO), образующийся при взаимодействии CO₂ с раскаленным коксом, а также твердый углерод последнего.
2. Науглероживание железа. Реакция в данном случае выглядит так: 3Fe + 2CO = Fe₃C + CO₂ + Q. Карбид Fe₃C легко смешивается с твердым железом, в результате чего и образуется сплав последнего с углеродом. Стекая вниз, он омывает куски кокса и науглероживается еще больше. Помимо этого, в нем растворяются такие вещества, как марганец, сера, кремний и т. д.

Таким образом, становится понятно, доменный металл — это сплав железа с каким веществом. Получить чугун можно просто путем науглероживания расплава шихты.

Восстановление других элементов

Mn, кремний, сера и фосфор попадают в доменную печь вместе с шихтой в виде различных химических соединений. Высшие оксиды марганца восстанавливаются до MnO примерно по тому же принципу, что и железо: MnO₂ — Mn₂O₃ — Mn₃O₄ — MnO. Чистый марганец выделяется так: MnO + C = Mn + CO — Q. Кремний попадает в печь в виде кремнезема SiO₂. Восстановление его происходит по реакции SiO₂ + 2C = Si + 2CO — Q.

Фосфор восстанавливается водородом, твердым углеродом и CO и, к сожалению, переходит в чугун практически полностью. Этот элемент ухудшает доменный сплав железа. Позволяет получить чугун хорошего качества присутствующий в шихте кремнезем, а также высшие оксиды марганца. Mn в некоторых случаях добавляется в домну специально. При этом получается особый вид чугуна — марганцевый.

Удаление серы

Вопрос о том, как получить чугун хорошего качества, сводится в том числе и к очистке его от этого нежелательного элемента. Сера является основной вредной примесью, значительно ухудшающей свойства конечного продукта выплавки. Основное ее количество содержится в коксе. Удаляют серу путем повышения содержания в шихте извести (CaO) и увеличения температуры в горне. Реакция в данном случае выглядит так: FeS + CaO = FeO + CaO + Q. Для снижения процента содержания серы в чугуне могут использоваться и другие способы. К примеру, иногда уже выплавленный материал обрабатывается в выпускном желобе или чаше с содой. При этом удаление серы происходит в результате реакции FeS + NaCO₃ = FeO + Na₂S + CO₂.

Образование шлака

Таким образом, мы с вами выяснили, как получают чугун. Однако при выплавке этого материала получается и еще один, широко используемый в народном хозяйстве продукт. При плавке 1 т чугуна выходит 0,6 т шлака. Дело в том, что даже в очищенной железной руде содержится довольно-таки большое количество глины. В состав кокса же входит зола. Для удаления этих ненужных элементов к шихте, помимо всего прочего, примешивают флюсы (карбонаты кальция и магния). В процессе плавки они вступают в химическую реакцию с разного рода примесями, в результате чего и образуется шлак. Представляет он собой алюмосиликатный или силикатный расплав.

Плотность шлака меньше, чем жидкого чугуна. Поэтому в процессе плавки он располагается под ним. Удаляют его периодически через отдельную летку, называемую шлаковой. Используется этот побочный продукт чугунолитейного производства в основном для изготовления цемента и строительных блоков в качестве наполнителя.

Виды чугуна

Как видите, вопрос о том, как получить чугун в домне, относительно несложен. В конечном итоге, однако, из печи может выходить материал, немного отличающийся по химическому составу и физическим свойствам. Все чугуны в основном подразделяются на две разновидности: передельные (белые) и литейные (серые). Первый тип используется как сырье при производстве сталей. Литейный применяют для получения разного рода чугунных изделий, пользующихся на рынке неплохим спросом.

Белый чугун

Доля этой разновидности выплавляемого в доменных печах металла составляет 75-80%. Основными свойствами такого чугуна являются: большая твердость, хрупкость и износоустойчивость. Марганца и серы в нем содержится обычно больше, чем в литейном. Обработке белый чугун поддается с большим трудом. Использовать для изготовления из него каких-либо изделий обычные режущие инструменты современных станков нельзя. Зато сталь получают из чугуна этой разновидности довольно-таки просто. Подразделяется передельный доменный металл в зависимости от способа дальнейшей переплавки на три класса: мартеновский (М), бессемеровский (Б) и томасовский (Т).

Литейный чугун

Углерод в этом материале в основном содержится в виде свободного графита, имеющего в своем составе кремний. Поставляется он для изготовления чугунных изделий в виде чушек. Маркируется этот материал буквой «Л» и цифрами от «1» до «6», в зависимости от назначения. Существует также рафинированный магнием литейный чугун, помечаемый буквами «ЛР».

Ну что ж, надеемся, мы в достаточно полной мере ответили на вопрос о том, сплав железа с каким веществом позволяет получить чугун. Это обычный углерод, замещающий в доменной печи входящий в состав руды кислород. Основные же свойства чугуна зависят от количества входящих в его состав примесей: марганца, фосфора, кремния и серы.

Особенности чугунного литья

Сплав железа, в котором содержится более 3% углерода, называется чугуном. Металл обладает высокой жидкотекучестью и твердостью, благодаря чему заполняет форму с конфигурацией любой сложности. Чугунное литье способно длительное время находиться на открытом воздухе, не подвергаясь коррозии и разрушению. Технология производства чугуна была освоена еще в 17 веке. Из него изготавливали перила мостов, скульптуры, решетки для каминов и колосники в печи. Простая технология формовки и выплавки позволяет лить металл в промышленных масштабах и домашних условиях.

Чугунное литье в промышленных масштабах

Общие свойства

Чугун производят в доменных печах. Температура нагрева от горения газа и угольной пыли повышается. В результате получают 2 типа высокоуглеродистых сплавов:

• передельный;
• литейный.

Передельный сплав, в основном белый, очень твердый. Он содержит углерод в связанной форме, на изломе зерно белого цвета. Очень твердый, режущим инструментом не обрабатывается. Используется как основное сырье для получения сталей различных марок.

Остальные виды чугуна: серый, ковкий, высокопрочный. Они имеют высокую жидкотекучесть, используются для изготовления деталей методом литья в формы с последующей обработкой резанием. Твердость значительно выше, чем у незакаленных сталей. Высокое сопротивление стиранию. К недостаткам относится хрупкость, низкий предел сопротивления на изгиб и кручение.

Ковким назвали чугун за относительно высокую пластичность и устойчивость к динамическим нагрузкам. Он прочнее серого, благодаря компактным хлопьевидным включениям графита, расположенным между зерен. У высокопрочного сплава графит имеет шарообразную форму. Остальные виды чугуна содержат свободный углерод в виде пластин графита по границам зерен и относительно легко ломаются. На самом деле никакой вид чугуна ковать нельзя.

При обработке чугуна резанием на малой подаче и скорости получается поверхность с высокой чистотой. Размеры с точностью до 0,02 мм.

Производство

При запуске доменной печи в нее послойно засыпают кокс и агломерат — обогащенная железная руда с флюсом. Снизу через форсунки вдувается кислород, подогретый газ. В процессе сгорания угля происходит химическое превращение его в двуокись углерода CO₂, затем в окись — CO, которая окисляет железо, выделяя его из руды и делая твердым.

Доменный процесс непрерывный. Руда и флюс добавляются регулярно. Когда скапливается определенное количество чугуна, его выпускают в ковш, затем разливают по формам. Жидкий шлак предотвращает окисление расплавленного металла. Его сливают через леток, расположенный выше, и вывозят за пределы цеха. В дальнейшем используют как сырье для производства цемента и в строительстве.

Изделия из чугуна

Преимущества чугунного литья

Изготовление деталей из чугуна стоит значительно дешевле, чем сделать аналогичные изделия из стали или бронзы. Повышенное содержание фосфора делает чугун жидкотекучим. Он легко заполняет все пустоты в форме, включая мелкие элементы. По красоте и разнообразию чугунные решетки выглядят лучше кованых. Они устойчивы к влаге, не требуют регулярного ухода.

Литье из чугуна имеет самые разные формы, может длительное время находится в воде и земле, невосприимчивы к низким температурам. Изготовление труб и фитингов, муфт, вентилей имеет простую технологию,по сравнению с другими материалами.

Усадка чугуна во время остывания практически отсутствует. Это позволяет делать отливки с минимальными отходами: малыми прибылями, без накопителей. Обработка деталей сводится к проточке посадочных мест.

Чугунные втулки ставятся в подшипники скольжения на низкооборотистые валы. Имея высокую износостойкость стиранием, они служат дольше шарикоподшипников и стоят в несколько раз дешевле.

Технология литья

Литье чугуна производится в строгой последовательности:

• загрузка шихты;
• непрерывный процесс плавления в доменной печи;
• заливка готового чугуна в ковш;
• разливка по подготовленным формам;
• охлаждение;
• отжиг;
• очистка от окалины.

При изготовлении труб и полых деталей применяют центробежное литье. При этом способе в быстро вращающуюся форму заливают чугун. Под действием центробежной силы жидкий металл растекается по поверхности на заданную толщину.

Остальные детали заливают по форме, которая заранее изготавливается, в землю.

Чугунный утюг (Фото: pixabay.com)

Процесс литья

При накоплении в нижней части печи достаточного количества жидкого металла пробивают леток, и раскаленная масса льется в ковш, из которого и производится непосредственно литье чугуна в формы. Инструмент для разливки — ковш, имеет внизу отверстие с пробкой. Через него производится заливка мелких деталей. Для габаритных тяжеловесных отливок, когда надо быстро заполнить форму, могут использовать носик в верхней части ковша, наклонив его с помощью крана.

Подготовка моделей

Модели изготавливаются из различных материалов. Для изготовления малых партий и единичных заготовок крупногабаритных деталей используют дерево. Модель повторяет наружную форму детали с припусками на усадку. В места расположения отверстий вставляют стержни из формовочной смеси.

В качестве материала для изготовления моделей используют:

• воск;
• гипс;
• пластмассу;
• пенопласт.

Для изготовления больших партий отливок, начиная с нескольких сотен, со сложной конфигурацией используют изготовленные на станках ЧПУ и другом оборудовании модели из бронзы, латуни, алюминиевых сплавов. В результате получается отливка с большой точностью наружных размеров, не нуждающаяся в обработке.

Формовка

Модель вставляют в металлическую форму, и оставшееся пространство заполняют песчано-глиняной смесью. Для получения плотной оболочки смесь уплотняют на вибростендах или утрамбовывают ручным пневмоинструментом.

Большие формы заполняют в несколько этапов, подсыпая смесь. Затем модель вынимают. Поверхность формы обрабатывают антипригарным составом и сушат.

Металлическая форма

Заливка металла

Формы выставляют в один ряд на специально подготовленное место. Над ними устанавливаются литники для заливки. Ковш заводится над формами и быстро заполняет их. Если чугун льется долго, отливки будут неравномерно охлаждаться, могут образоваться расслоения металла внутри.

Завершающие операции

После заливки формы остаются в яме для равномерного остывания на 12–60 часов. Продолжительность процесса зависит от наибольшего сечения отливки.

Остывшую форму достают, освобождают деталь от формовочной смеси и вместе накопителями и прибылями помещают в термическую печь на отжиг. Металл нагревают до 800⁰–900⁰, в зависимости от массы отливки и марки чугуна. Затем выдерживают при заданной температуре несколько часов. Чугун вместе с печью медленно остывает до 300⁰. Затем отливку достают, и охлаждение продолжается на воздухе.

После отжига структура чугуна выравнивается, снимаются напряжения. Теперь обрезаются технологические надставки и другие элементы. Производится зачистка поверхности от остатков формовочной смеси, окалины.

Способы литья в домашних условиях

Литье чугуна в домашних условиях возможно. В середине 20 века в Китае почти на каждом огороде стояли маленькие печи и каждый производил чугунные детали. Ванну или другую емкость с отверстием внизу необходимо обложить огнеупорным кирпичом, заполнить ее чугунным ломом, добавить кокс и раскислитель. Нагревать можно газовой горелкой. Важно помнить — чем меньше объем, тем хуже качество металла.

Восстановление и ремонт деталей оборудования и запорной арматуры из чугуна с помощью электросварки

Опубликовано Эксперт в 28.01.2021 28.01.2021

Как можно сваривать чугун на работе и в домашних условиях

При ремонте оборудования наверняка сталкивались с проблемой поломки чугунных деталей- лапы электродвигателей, чугунные фланцы или корпуса механизмов станков и оборудования, дефектов в виде трещин в корпусах из чугуна. Каких только методов сварки чугуна не придумывали гаражные умельцы и специалисты производства.

В первую очередь многие мастера и сварщики действуют методом “тыка” не понимая свойств и разницы между чугуном и сталью, которая как правило неплохо сваривается. “Ютюберы” выкладывают свои “полезные” видео по сварке чугуна, выдавая часто технически не верные советы. Казалось бы, чугун и сталь — это металлы на основе железа и углерода, в чем же отличия? Обратимся к справочникам:

Сталь и чугун, что общего и в чем отличия

Сталь(от нем.Stahl) — сплав железа с углеродом (и другими элементами), содержащий не менее 45 % железа и в котором содержание углерода находится в диапазоне от 0,02 до 2,14 %, причём содержанию от 0,6 % до 2,14 % соответствует высокоуглеродистая сталь.

Чугу́н— сплав железа с углеродом (и другими элементами), в котором содержание углерода не менее 2,14 % (точка предельной растворимости углерода в аустените на диаграмме состояний)

Из справочника понятно, что чугун по сравнению со сталью перенасыщен углеродом (он же графит) и потому углерод в сплаве с железом более 2,14% образует пористую структуру с вкраплениями графита. Детали из чугуна впитывают в себя масла и это свойство используется в подшипниках скольжения, но сварка таких деталей требует специальных технологий. Чугунные изделия,при работе в средах с высокими температурами (термин “горелый чугун”) сварить практически невозможно из-за образования окислов кремния и углерода.

Чугун при нагреве, в отличии от стали не бывает пластичен, он может быть либо твердым, либо жидким (как лед). Проблемы с трещинами возникают при его остывании из-за возникновения больших термических напряжений между швом и основным металлом металлом.

Способы ручной дуговой электросварки сварки чугунных изделий при ремонте оборудования.

В первую очередь необходимо понимать:

• Какой марки чугун (серый, ковкий, с шаровидным графитом и т.д.) и с чем мы хотим его сварить.
• Что за нагрузки будет нести свариваемая деталь.
• Сколько средства мы готовы потратить для восстановления детали и стоит ли шкурка выделки.
• Как правильно произвести разделку шва и очистку от вредных примесей.

Горячая сварка чугуна

Применяется для ответственных деталей, когда требуется сохранить состав и прочность сварного шва. При такой сварке деталь медленно прогревается (не более 100°C. в час) до 700°C.Сварка производится с широкой разделкой угольными электродами толщиной 8 и более мм и только в нижнем положении. После сварки требуется очень медленное охлаждение (не более 50°C в час) Нагрев и охлаждение таких деталей осуществляется на специальном оборудовании с программированием режимов нагрева и остывания.

Полугорячая сварка чугуна

Применяется для менее ответственных деталей и производится с предварительным и сопутствующим подогревом 300-350°C. Варится малоуглеродистыми стальными электродами с добавлением легирующих элементов (например электроды по нержавеющей стали с большим содержанием никеля). Для присадки добавляют чугунный пруток.

Холодная сварка чугуна с применением электродов из биметаллов .

Сегодня для сварки чугуна с чугуном и чугуна со сталью применяют специальные биметаллические электроды. В состав таких электродов входит никель, обеспечивающий наибольшую пластичность и меньшие внутренние напряжения при строгом соблюдении технологии сварки. Для выбора типа электродов надо знать какой тип чугуна (или чугуна со сталью) свариваем, сколько проходов необходимо будет сделать. Для различных вариантов сварки чугуна такие фирмы как ESAB, ZELLER, UTP, выпускают электроды для холодной сварки с графито- базовым покрытием.

Из личной практики ремонта, могу сказать, что, к примеру, электродами Zeller855 можно сваривать любой чугун и чугун со сталью даже с присутствием масла в деталях. Конечно же по возможности масло нужно предварительно максимально удалять. Лучшие результаты для ремонта трещин нагруженных деталей получаются при добавлении в шов стальных прутков. В России более популярны электроды ESAB марок ОК 92.18, ОК 92.58, ОК 92.60, ОК 92.78

Особенности технологии сварки чугуна .

• “U” образная разделка сварочного шва или деталей для сварки. Угол разделки 60-70°- острые углы не допускаются.
• Для очистки от масла можно использовать специальные разделочные электроды, которые выжигают масло и убирают влагу.
• Обязательно хорошо зачистить поверхности шлифовальной машинкой.
• Если это заварка трещины, то необходимо засверлить её на концах сверлом 3-4мм.
• Сварку производить по “обратноступенчатой” технологии (от середины к краям) варить короткими проходами по 2-3 см на минимальной дуге.
• Электрод надо вести медленно, с небольшими поперечными колебаниями.
• При сварки производить постоянный контроль температуры детали, которая не должна превышать 80°.
• Наплавленный валик (2-3 см) (пока имеет малиновый цвет) необходимо проковать(обстучать) зубилом с скругленным бойком, для снятия внутренних напряжений(термоусадочных).
• Важно! Удары при проковке наносились не перпендикулярно наплавленному валику, а с оттяжкой вдоль оси валика от его конца к началу. Такая технология проковки снижает вероятность образования трещин.

Сварка проводится постоянным током обратной полярности (+ на детали)

Для дополнительного снятия внутренних напряжений шва производители электродов рекомендуют приваривать накладную стальную пластину без острых кромок. Такая пластина распределит нагрузку по большей площади.

При холодной сварке чугуна в домашних условиях можно применять простые стальные электроды добавляя в разделку медный или нержавеющий пруток. При этом, конечно, не допускать перегрева детали более 100° и не забывать о проковке. При большой длине шва накладывать валики лучше с разных сторон, не допуская перегрева детали свыше 100 градусов.
