Из какой стали делают уголки?

Назначение и сфера применения стального уголка

Стальной уголок востребован в различных отраслях промышленности, в сельском хозяйстве и в быту. В этой статье мы расскажем о его разновидностях, особенностях и применении.

Как изготавливают стальной уголок

По способу изготовления такой металлопрокат делится на две разновидности:

1. Горячекатаный получают путем прокатки нагретых до температуры +450 °С слитков (слябов) через систему вращающихся валков. Полученный прокат имеет четкую геометрию, обладает высокой прочностью, устойчивостью к изгибающим нагрузкам и кручению.
2. Холоднокатаный уголок изготавливают, обрабатывая листовой прокат на профилегибочных станках. Он имеет характерное закругление в месте гиба. Полученный прокат уступает по прочности горячекатаному, поэтому его не используют для изготовления несущих металлоконструкций.

Уголки часто используют для изготовления различных металлоконструкций

Какой металлопрокат могут предложить покупателям производители

Помимо способа изготовления, можно выделить еще несколько признаков, по которым стальной уголок делится на несколько разновидностей:

• В зависимости от вида поперечного сечения различают равнополочные и неравнополочные уголки. У первых ширина полок равная, у вторых одна полка шире другой.
• По точности изготовления и качеству поверхности различают прокат обычной, повышенной и высокой точности. В этом случае уголки различаются величиной допускаемых предельных отклонений от номинальных размеров.
• По длине уголок делится на прокат мерной, кратной мерной и немерной длины. В абсолютном выражении она может варьироваться от 3 до 12 м.

Из каких сталей изготавливают уголки

Наиболее популярным материалом для изготовления такого металлопроката являются углеродистые стали обыкновенного качества: Ст3пс, Ст3сп, Ст4кп и прочие. Еще один востребованный вариант – низколегированные стали: 09Г2С и прочие.

Каким нормативным документам должны соответствовать стальные уголки

Стальные уголки изготавливают в соответствии с требованиями нескольких нормативных документов:

• горячекатаные неравнополочные должны соответствовать ГОСТ 8510-86;
• горячекатаные равнополочные – ГОСТ 8509-93;
• холоднокатаные неравнополочные – ГОСТ 19772-93;
• холоднокатаные равнополочные – ГОСТ 19771-93.

Какие геометрические размеры могут иметь стальные уголки

Основные параметры стальных уголков – ширина и толщина полок:

• Для горячекатаных неравнополочных эти размеры могут варьироваться в следующих пределах:
  • ширина меньшей полки – 16–125 мм;
  • ширина большей полки – 25–200 мм;
  • толщина полок – 3–16 мм.
• Для горячекатаных равнополочных основные размеры могут варьироваться в следующих пределах:
  • ширина полок – 20–250 мм;
  • толщина полок – 3–35 мм.
• Для холоднокатаных неравнополочных основные размеры могут принимать следующие значения:
  • ширина меньшей полки – 25–140 мм;
  • ширина большей полки – 32–180 мм;
  • толщина полок – 2–6 мм.
• Для холоднокатаных равнополочных эти размеры могут варьироваться в следующих пределах:
  • ширина полок – 36–160 мм;
  • толщина полок – 3–6 мм.

По востребованности стальной уголок не уступает другим видам металлопроката

Какими преимуществами обладает стальной уголок

Можно выделить следующие достоинства стального уголка:

• невысокий удельный вес;
• разнообразный сортамент;
• длительный срок службы;
• высокую прочность и износостойкость;
• легкость обработки и хорошую свариваемость.

Где используют стальной уголок

Подобный металлопрокат отличается высокой востребованностью. Его применяют в следующих целях:

• для усиления оконных и дверных проемов, а также изготовления изогнутых арочных конструкций;
• для изготовления мебели;
• для выполнения электромонтажных работ в качестве основы для фиксации кабелей и аппаратуры;
• для изготовления автомобилей, железнодорожных вагонов и крупногабаритной техники;
• для постройки оград, заборов, теплиц, парников, беседок, ворот, навесов и прочих конструкций бытового или сельскохозяйственного назначения;
• для изготовления остановок общественного транспорта, торговых павильонов, рекламных щитов и других конструкций и малых архитектурных форм;
• для декоративного оформления интерьеров;
• для сооружения внутренних и наружных лестниц;
• для изготовления промышленных стеллажей, шкафов, верстаков, стендов и другого промышленного оборудования;
• для сооружения опор высоковольтных линий передач или опор трубопроводов;
• для изготовления пролетов, перекрытий и других несущих металлоконструкций;
• для постройки каркасных сооружений: жилых зданий, офисных и торговых комплексов;
• для изготовления морских и речных судов, причалов, понтонов и нефтедобывающих платформ.

Учитывая настолько широкую сферу применения, стальной уголок по праву можно считать универсальным строительным материалом.

Уголок ГОСТ

Сортамент такого типа распространенного металлопроката, как стальной уголок, жестко регламентируется нормами и требованиями нескольких государственных стандартов. ГОСТы для стального уголка различаются и применяются к определенному типу продукции, отличающейся конструкцией и способом производства. Всего существует четыре разновидности стальных уголков, различающихся по способу изготовления (горячекатанные и гнутые) и конструкции (равнополочные и неравнополочные). Каждое из этих изделий имеет свой собственный ГОСТ и производители обязаны строго соблюдать его. Рассмотрим подробнее, какие именно стандарты используются для стальных уголков.

Уголок стальной ГОСТ стандарты

• Горячекатаные уголки

Горячекатаные уголки производятся путем горячей прокатки стальных заготовок. Их изготавливают из марок углеродистой стали, соответствующей ГОСТ 380-88 (от Ст0 до Ст6пс), а также из низколегированных сталей различных марок (09Г2 до 18Г2АФпс).

У равнополочных уголков размеры полок идентичные, у неравнополочных одна полка (перо) больше, чем другая (обушка).

Уголок равнополочный ГОСТ 8509-93

Такой прокат имеет следующие технические параметры

Предельно допустимые отклонения по ширине полки должны составлять не более:

• 1 мм для полок до 50 мм;
• 5 мм для полок до 100 мм;
• 2 мм для полок до 150 мм;
• 3 мм для полок до 200 мм.

Точность прокатки может быть двух видов А (высокая) или В (обычная).

Длина изделия согласно госту может составлять от 4 до 12 метров. В связи с этим различают несколько видов длины:

• Мерная;
• Мерная с немерными длинами (до 5% от общего веса в партии);
• Кратная мерная;
• Кратная мерная с немерными длинами (до 5% от общего веса в партии);
• Немерная.
• Ограниченная в пределах немерной.

При необходимости и согласовании с производителем, минимальная длина уголка может составлять от 3 м, а максимальная — более 12 м.

Уголок неравнополочный ГОСТ 8510-86

Данный стандарт четко устанавливает параметры массы проката, а также его размеров:

Предельно допустимые отклонения по ширине полок (перо/обушок) и их толщине должны составлять не более:

• 0/0.3 мм для полок до 50/32 мм;
• 5/0.4 мм для полок до 90/56 мм;
• 0/0.4 мм для полок до 160/100 мм;
• 0/0.5 мм для полок до 200/150 мм.

Точность прокатки может быть двух видов А (высокая) или В (обычная).

Длина уголка согласно госту может составлять от 4 до 12 метров. В связи с этим различают несколько видов длины:

• Мерная;
• Мерная с немерными длинами (до 5% от общего веса в партии);
• Кратная мерная;
• Кратная мерная с немерными длинами (до 5% от общего веса в партии);
• Немерная.
• Ограниченная в пределах немерной.

При необходимости и согласовании с производителем, максимальная длина изделия может составлять и более 12 м.

• Гнутые уголки (холодногнутые)

Такой прокат изготавливается из горяче- и холоднокатанного проката на специальных профилегибочных станах. Они также могут иметь полки одинакового или разного размера (перо и обушка), поэтому для них используются собственные стандарты.

Для изготовления используются марки углеродистые стали обычного и высокого качества с временным сопротивлением разрыву до 47 кгс/мм2 и свыше 47 кгс/мм2

Уголок гнутый равнополочный ГОСТ 19771-93

По своим размерам и массе, уголки гнутые равнополочные могут иметь следующие значения:

Гнутые равнополочные уголки различаются по точности профилирования на три категории:

1. А. Высокая точность;
2. Б. повышенная.
3. В. Обычная.

Длина изделия согласно госту может составлять от 3 до 12 метров. В связи с этим различают несколько видов длины:

• Мерная;
• Мерная с немерной (до 7% от общей массы в партии);
• Кратная мерная;
• Кратная мерная с немерной (до 7% от общей массы в партии);
• Немерная.

Погрешность в ширине полок не должна превышать 0.75 мм 1.5 мм для уголков высокой точности и от 1.5 до 3.0 мм для изделий обычной точности.

Уголок гнутый неравнополочный ГОСТ 19772-93

Неравнополочные гнутые уголки отличаются следующими размерами и массой:

Гнутые равнополочные уголки различаются по точности профилирования на три категории:

1. А. Высокая точность;
2. Б. повышенная.
3. В. Обычная.

Длина согласно гост стандарту может составлять от 3 до 12 метров. В связи с этим различают несколько видов длины:

• Мерная;
• Мерная с немерной (до 7% от общей массы в партии);
• Кратная мерная;
• Кратная мерная с немерной (до 7% от общей массы в партии);
• Немерная.

Погрешность в ширине полок не должна превышать 0.75 мм 1.5 мм для уголков высокой точности и от 1.5 до 3.0 мм для изделий обычной точности.

Цены на стальные уголки по ГОСТу на Металлобазе в Москве

Наша Металлобаза предлагает своим клиентам широкий ассортимент стальных уголков произведённых по различным ГОСТам. Вся продукция имеет строгое соответствие необходимым стандартам с минимальными допусками.

Цены на уголок по ГОСТу, а также вес уголков, представлен в нашем прайс листе ₽➤➤➤ , где вы можете ознакомиться с предложенными вариантами и выбрать для себя наиболее подходящий. Также вес заказа можно рассчитать, воспользовавшись помощью специального калькулятора ➤➤➤ .

Оплата производится любым удобным для заказчика способом, в том числе непосредственно по факту доставки. Также мы предлагаем следующие дополнительные услуги:

• Обработка металлопроката, в том числе резка в размер;
• Доставка собственным автотранспортом в пределах Москвы и области. В регионы доставка производится по тарифам логистических служб;

Бесплатные консультации по всем необходимым вопросам.

Уголок равнополочный

Равнополочный уголок представляет собой универсальный вид фасонного проката, востребованный в строительстве, машиностроении и других отраслях. Отличительной чертой этого вида продукции является L-образное поперечное сечение, образованное двумя полками одинаковой ширины и большая длина прутка (в сравнении с размерами его полок).

Такое изделие хорошо работает на изгиб, обладая при этом относительно небольшой массой, поэтому используется в качестве базового элемента различных узлов, сооружений и конструкций.

Внешний вид стального уголка

История и технологии

Угловые профили с одинаковыми полками научились использовать еще в древности, когда такую продукцию изготавливали из меди и ее сплавов, а также из древесины. Уголки из железа получили распространение с развитием кузнечного производства. Однако это была штучная продукция, качество которой зависело от мануфактуры и мастерства рабочих.

Несмотря на то, что прокатные станки использовались ремесленниками еще в XVI веке (есть такое изобретение и в активе знаменитого Леонардо да Винчи), в промышленных масштабах катаный уголок из железных заготовок стали производить после изобретения англичанина Генри Корта, который в 1783 году разработал технологию и оборудование для горячей прокатки фасонных изделий.

Английский металлург Генри Корт

Что касается гнутых профилей, то от технологии ковки отошли еще позже – с изобретением гидравлического пресса. В 1770 году английский промышленник Джозеф Брама запатентовал подобную конструкцию. Она еще была недостаточно мощной, чтобы работать с железом, но после доработки братьями Перье начала распространяться для деформации стальных листовых заготовок.

Разновидность и характеристики равнополочных уголков

Гнутый уголок

Гнутый уголок с одинаковыми полками выпускается по требованиям ГОСТ 19771. Согласно этому документу изготавливают следующие типоразмеры:

• из углеродистых сталей обыкновенного качества (например Ст3сп) или качественных конструкционных марок, характеризующихся временным сопротивлением разрыву не более 460 Н/мм2,
• сортамент варьируется в диапазоне шириной полок от 36 до 120 мм, и толщиной металла от 2,5 до 7 мм;
• из аналогичных сталей, характеризующихся временным сопротивлением разрыву свыше 460 Н/мм2, изготавливают типоразмеры с шириной полок 55-160 мм и толщиной металла от 3 до 6 мм.

Также могут выпускаться типоразмеры из легированных марок стали. Длина гнутого уголка составляет от 3 до 12 м.

Поперечное сечение гнутого равнополочного уголка

Главным конструктивным отличием такого вида продукции является достаточно большой радиус закругления между полками, в том числе и по наружной грани изделия, что обусловлено технологией производства продукции. В частности, он составляет от 3 до 14 мм в зависимости от типоразмера.

В зависимости от точности профилирования выделяют три типа продукции:

• уголок высокой точности (тип А);
• уголок повышенной точности (тип Б);
• уголок обычной точности (тип В).

В зависимости от точности производства регламентируются предельные отклонения по размерам и другие характеристики. К нормируемым показателям продукции относятся следующие показатели:

• кривизна;
• скручивание;
• отклонение от прямого угла;
• точность порезки;
• волнистость.

Горячекатаный уголок

Стальной уголок с равными полками должен соответствовать требованиям ГОСТ 8509. По этому стандарту выпускаются изделия от №2 до №25 с толщиной полок от 3 до 35 мм. В маркировке номер означает ширину полки в сантиметрах.

Схема поперечного сечения горячекатаного равнополочного уголка

В отличие от гнутого уголка, горячекатаный имеет меньшие радиусы внутреннего и внешнего закруглений, что обуславливает большую жесткость изделия при изгибающих нагрузках и, соответственно, необходимость применения для ответственных работ.

По точности прокатки выделяют два типа продукции:

• уголок высокой точности (тип А);
• прокат обычной точности (тип В).

От точности прокатки и типоразмера изделия зависят предельные отклонения по ширине и толщине полок. Также контролируется отклонение от прямого угла между полками, притупление внешнего угла, предельное отклонение по длине, кривизна.

Для изготовления равнополочного уголка применяются углеродистые стали обыкновенного качества с химсоставом по ГОСТ 380. Технические требования к такому прокату указаны в ГОСТ 535. Также допускается изготавливать уголок повышенной прочности по ГОСТ 19281 из широкого спектра нелегированных и легированных сталей.

Технология производства горячекатаного уголка

Горячую прокатку стального уголка осуществляют по следующей технологии:

• сортовую заготовку нагревают до температур около 1100-1200 °С для придания металлу необходимой пластичности;
• нагретую заготовку пропускают между роликами, которые поэтапно деформируют ее до формирования овальной полосы, из которой в дальнейшем формируется уголок (аналогичная полоса идет на производство круга);
• готовый уголок режется на местные длины и поступает на холодильник для равномерного охлаждения;
• при необходимости уголок может быть оцинкован для получения высокой коррозионной стойкости.

Схема деформации заготовки в равнополочный уголок

Горячая прокатка равнополочного уголка производится на мелкосортных и среднесортных станах, которые работают почти на всех металлургических предприятиях РФ. Вот список некоторых из ни:

Весь список, состоящий из более 10 российских предприятий, производящих г/к уголок — здесь.

Технология производства гнутого уголка

Стальной гнутый уголок изготавливают методом гибки на профилегибочном оборудовании. Это относительно простая технология, которая предполагает деформацию штрипса (полосового проката) с получением уголкового профиля. Она отличается высокой экономичностью и простотой, так как не требует предварительного нагрева стали. Готовая продукция уступает по качеству горячекатаному аналогу, но может с успехом использоваться для решения большинства универсальных задач в строительстве, машиностроении и других отраслях.

Процесс производства равнополочного уголка

Потребители стального уголка

Угловой профиль с равными полками находит применение для следующих основных задач:

• изготовление мебели;
• производство деталей машин, агрегатов, технологических линий и решения других задач в машиностроении (кронштейны, ребра жесткости, направляющие, станины и пр.);
• для производства корпусов оборудования и бытовой техники;
• монтаж строительных и специальных металлоконструкций, например, в каркасном строительстве павильонов, складов, ангаров, торговых помещений, спортивных и других сооружений;
• при изготовлении ветвей колонн, элементов балок, в качестве перемычек и для других целей в гражданском, инфраструктурном и промышленном строительстве;
• в мостостроении, для крепления горных выработок, производства автомобилей, судов и других специальных работ;
• для производства закладных деталей или армирования массивных конструкций из железобетона.

Использование уголка в конструкции Эйфелевой башни

Изготовление горячекатаного и гнутого уголка осуществляется как крупными предприятиями, так и небольшими металлообрабатывающими заводами. Объемы производства такого вида металлопроката постоянно растут, поскольку увеличиваются масштабы строительства, активно развивается промышленное производство машин и оборудования, расширяется применение уголковых профилей для решения узкоспециальных и бытовых задач.

Справочник металлопроката

Уголок стальной

На нашем сайте Вы сможете узнать цены на Уголок стальной в Вашем регионе и выбрать Вашего поставщика.

Неравнополочный уголок — тип профиля из металла, получаемый методом горячей прокатки, используемый как и в возведении зданий, так и в станкостроении. Данный профиль производится горячекатаным способом из непрерывно литой болванки, по своей форме, соответствующей прямоугольнику.

Равнополочный уголок — ведущий тип профильного проката, используемый везде и всюду. Это достаточно дешевый профиль, имеющий высокую прочность в продольном сечении и отличающийся универсальностью использования. Еще одно отличие, как говорилось выше, это одинаковая длина полок.

Данные изделия прекрасно свариваются и монтируется всеми возможными способами.

Способы использования уголка из металла.

Вместе со швеллером, равнополочным уголком и другими видами проката, не равнополочный уголок используется как основная часть для производства рамных и ферменных систем. Уголок имеет огромную прочность в поперечном сечении и небольшой вес, что совместно с его дешевизной делает его очень известным, используемым повсюду.

Равнополочный уголок применяется везде в хозяйстве и в возведении сооружений ― от строительства больших производственных объектов и зданий, связанных со спортом до дачного строительства. Главной областью использования равнополочного уголка является производство ферменных конструкций.

Еще один пример частого применения уголка — в машиностроении и переработке металла.

Структура производства уголка из металла

Неравнополочный уголок выпускается на сортовых станках способом горячего катания. Физические отличия и характеристики, произведенного уголка, существуют в ГОСТ 8510-86. Равнополочный уголок выпускается способом горячего катания из болванок, по своей форме идентичные с квадратом или прямоугольником в соответствии с ГОСТ 8509-93.

По точности прокатки уголки изготавливают:

А — высокой точности

В — обычной точности

По длине уголки изготавливаются:

— Кратной мерной длины

— Ограниченной длины в пределах немерной

Максимально допустимая длина готового профиля ограничена 12 м, однако в отдельных случаях неравнополочный уголок может иметь большую длину.

Основные параметры неравнополочного уголка описываются следующей таблицей:

Действующие стандарты

Номер

Название

ДСТУ 2251-93 ГОСТ 8509-93)

Уголки стальные горячекатаные равнополочные. Сортамент

Уголки равнополочные. Размеры

ДСТУ ISO 657.2-2001>

Профили стальные горячекатаные. Часть 2. Уголки неравнополочные. Размеры>

Уголки стальные горячекатаные неравнополочные. Сортамент

ДСТУ 2254-93 (ГОСТ 19771-93)

Уголки стальные гнутые равнополочные. Сортамент

ДСТУ 2255-93 (ГОСТ 19772-93)

Уголки стальные гнутые неравнополочные. Сортамент

Уголок горячекатаный равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93)

Рис.1. Уголок равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93)

A – ширина полки;

t – толщина полки;

r внутр. – радиус внутреннего закругления;

r внешн. – радиус внешнего закругления полок.

Размеры

Масса 1 м уголка,

Кол-во метров в тонне

Размеры

Масса 1 м уголка,

Кол-во метров в тонне

AхAхt,

мм

мм

кг

AхAхt,

мм

мм

кг

мм

мм

Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

* – размеры, исключенные из последней редакции стандарта.

** – нестандартный размер.

Уголок равнополочный по ISO 657.1-1989 Е

Рис.2. Уголок равнополочный по ISO 657.1-1989 Е

A – ширина полки;

t – толщина полки;

r внутр. – радиус внутреннего закругления;

r внешн. – радиус внешнего закругления полок.

Масса 1м уголка,

Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.

Уголок гнутый равнополочный. ДСТУ 2254-93 (ГОСТ 19771-93)

Рис.3. Уголок гнутый равнополочный по ГОСТ19771-93

b – ширина полки;

S – толщина полки;

R – радиус кривизны.

b,

S,

R, не более,

Масса

Количество метров в

Количество метров в

Металлический уголок: описание, виды, особенности, использование

Уголок, если брать информацию из справочника номенклатуры, принадлежит к виду такого металлопроката, который выглядит как две перпендикулярные друг к другу ленты, имеющие пересечение под углом в 90 градусов в виде трапеции или прямоугольника. Физические свойства и виды производства уголка отражены в ГОСТ8509-93 и ГОСТ8510-86. Один из этих ГОСТов соответствует равнополочному, другой – неравнополочному уголку.

Виды уголков и их изготовление

В качестве основания для деления уголков на виды вступают:

· соотношение размеров полок;

· способ изготовления уголка

По соотношению размеров полок различают:

· равнополочный уголок (ширина полок одинакова);

Со стороны физических свойств, жесткость и возможность сопротивления внешнему давлению у неравнополочного уголка неравнозначна — более широкая полка способна вынести гораздо большие нагрузки в продольном сечении и меньшие в поперечном, чем более малая полка. Справочное наименование равнополочных уголков легче, чем неравнополочных: так, равнополочный продукт с шириной полки в 50 мм именуется как «уголок 50».

По виду производства выделяют типы уголков, перечисленные ниже:

· производимые благодаря способу горячей выкатки (здесь в качестве заготовки берется любой схожий по габаритам сортовой прокат);

· производимые благодаря способу горячей перекатки (в качестве заготовки —определенный сортовой прокат квадратной или прямоугольной формы).

Обычно для производства данного профиля берут низколегированную или конструкционную сталь.

Редко ранжирование уголков облегчают, так как: неравнополочные изготавливаются в основном способом горячей выкатки; равнополочные — способом горячей перекатки.

Гнутый уголок можно рассмотреть как отдельный тип. Несмотря, что в справочнике он обладает точно таким же наименованием, как прокатный — как-то: уголок металлический 40×40 — его прочностные свойства и размер допусков разительно меньше прокатного.

Этот тип уголка производится на определенных станках, в которых выполняется последовательный сгиб полосы из разнообразных типов стали.

Классификация по точности изготовления и длине

Что бы заказать уголок, необходимо знать его размеры и точность обработки. Например, информация: металлический уголок 50×50 — достаточно мала, для изготовления. Необходимо следующее:

· уголок вида А (с максимальной точностью изготовления);

· вида В (точность изготовления — средняя).

Фасонный или сортовой прокат уголок, как и любые другие, бывает:

· мерной длины и кратной мерной;

Это ранжирование расширяется следующими строчками:

· мерной длины с малым числом немерной (для партии любого объёма число продуктов немерной длины не может превосходить 5%);

· немерной предельно-допустимой длины.

Ранжирование, исходя из длины уголка, используется только для продуктов, чья длина не превосходит 12 и превышает 4 метров.

Возможности использования данного продукта зависят от его параметров жесткости, которые напрямую прямо-пропорциональны:

· размерам полок, т.е. ширине и длине (исходя из ГОСТа, уголок 100 содержит четко регламентированный интервал толщин полок, тоже— для уголка 70ит.д.);

· виду (гнутый уголок 75 имеет меньшие параметры жесткости и среднее время использования, чем уголок 50);

· типа стали, применяемый для производства продукта.

Частота использования уголка в капитальном строительстве зависит от ширины его полок. Например, он может применяться как замена или дополнение к пруткам — для усиления бетонных конструкций.

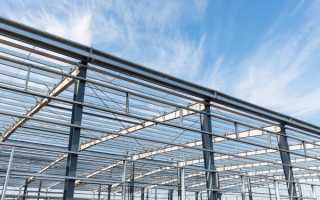

Пик изготовления уголков начался тогда, когда каркасное строительство достаточно широко распространилось в нашей стране. Если представить конструкцию каркаса для здания, то это будет система уголков различной длины и ширины, скрепленных между собой. Исходя из того, какие технические характеристики необходимы для возведения каркаса, используется низколегированный или уголок, из конструкционной стали, с той шириной полки, которая необходима.

В строительстве очень часто используют уголок из антикоррозийной стали или, более выносливый к данному процессу, оцинкованный. Уголок из антикоррозийной стали используют в качестве самой основы конструкции, несущей его части, а оцинкованный, как товар, имеющий более высокую цену и на вид кажущийся более эффектно, применяется в тех местах, где непосредственно будет контакт с влагой. Например: оконные и дверные ниши в металлическом каркасном здании.

Помимо строительства, существует еще множество отраслей, где применяется данное изделие. Еще одно его свойство – не способность вступать в химическое взаимодействие с органикой, позволяет ему быть привлекательным для пищевой промышленности и медицины.

Однако, универсальность уголка еще не говорит о том, что все его типы, по которым он классифицируется одинаково востребованы. Изделие с шириной полки 50, значительно доступнее на рынке металлопрокате, нежели угол 100.

Уголок из стали – самый популярный образец металлопроката нашей промышленности на сегодняшний день. Строительное и промышленное направление экономики являются основными в применении уголка из металла. Благодаря употреблению уголка из стали, строительные фирмы могут конструировать металлические системы с различными параметрами прочности и жесткости. При реконструкциях и ремонтах, как жилых, так и промышленных объектов, стальной уголок тоже используют, а также его применяют в различных масштабах, начиная от домиков для рабочих, кончая многоэтажными зданиями. Используется данный продукт как арматура, несущая достаточно большую прочность, для возведения зданий из монолита. Трудно не увидеть с каким количеством задач справляется металлический уголок при использовании в ведущих промышленных отраслях. Благодаря ему, мы можем видеть сегодня различную строительную технику, возведение тоннелей и мостов.

С большим трудом мы можем найти сооружение, объект строительства, где не применяется данный продукт, по своей форме напоминающий букву Г. Они бывают горячекатаными равнополочными (ГОСТ 8509-93), горячекатаными (г/к) неравнополочными (ГОСТ 8510-86), и холодногнутыми равнополочными (ГОСТ 19771-93), и холодногнутыми неравнополочными (ГОСТ 19772-93). Используется уголок из металла обычно в конструкциях из металла, как основных — несущих, так и для их связки, упрочнения, также используется в качестве материалов декора. Выпускается уголок из стали с обычным качествам (ГОСТ 380-88) следующих марок: ст 0, ст 3кп, ст 3сп, ст5пс, уголок высокой жесткости: (ГОСТ 19281-89) сталь 09Г2С.
Самый ходовой тип уголка из высокоуглеродистой стали обыкновенного качества, обычно равнополочный металлический уголок, благодаря применению в возведении промышленных объектов, каркасных конструкций, в приусадебном хозяйстве. Габариты уголка определяются двумя размерами: толщиной и шириной полки в мм. Габариты ширины полки составляют от 20 до 200 мм. И именно благодаря свой уникальной форме из данного строительного проката возможно произвести огромное множество различных конструкций, сооружений и изделий.

Рис.3. Уголок неравнополочный по ГОСТ 8510-86

А – ширина большей полки;

B – ширина меньшей полки;

t – толщина полки;

r внутр. – радиус внутреннего закругления;

r внешн. – радиус внешнего закругления полок.

Особенности выбора стального профильного уголка: вся суть

Стальной уголок нашел применение практически во всех отраслях, начиная от мебельной и заканчивая автомобилестроением. Особенно популярно изделие в строительстве – на его основе сооружают как монолитные конструкции высотных зданий, так и небольшие сооружения вроде гаражей или навесов.

1 Как делается уголок – различия в изделиях

Для стандартного Г-образного профиля стального уголка придумано множество применений, что вполне объяснимо – место изгиба является в одно и то же время ребром жесткости и удобной формой для укладки уголков на другие поверхности. Изготавливают популярный вид проката, в основном, из обычной углеродистой стали, реже – из конструкционной стали высокого качества. За долгие годы производство уголка стального обросло множеством ГОСТов, например, общие требования и характеристики к изделию присутствуют в ГОСТ 19771-93, при этом для каждой разновидности и способа проката существует свой, отдельный ГОСТ.

Горячекатаный уголок производят путем прокатки блюма (слитка металла) через ряд вращающихся валов, которые оказывают на раскаленный металл нужное давление. В ходе движения формируется и Г-образная форма без радиуса с наружной стороны. С внутренней стороны радиус имеется – он выполняет важную роль дополнительного ребра жесткости. Согласно ГОСТу 8509-93, предельные отклонения от длины поступающих в продажу уголков должны быть не более 0,75 % от заявленного производителем, а коэффициент кривизны – не более 0,4 % длины.

Технология холоднокатаного производства существенно отличается – в основном, уголки изготавливают из металлических полос (рядовая сталь) на профилегибочных станках, или же заготовки полос прокатываются через ряд валов. Такие изделия из-за более высокой стоимости не пригодны для создания несущих и монолитных конструкций, сфера применения ограничена, в основном, отделочными работами. Сортамент представлен изделиями от 6 до 12 метров. Внешне отличить холоднокатаные изделия от горячекатаных очень просто – на первых отсутствует характерная для вторых окалина.

Назначение и сфера применения

Стальной уголок относится к типу проката, широко применяемом в различных сферах строительства. Главная область применения — монтаж металлоконструкций, армирование перекрытий, усиление монолитных железобетонных сооружений. Из-за своей уменьшенной прочности и невысокой несущей способности (по сравнению с швеллером или двутавром), не может использоваться в качестве основного элемента, только для дополнительного усиления или исключительно в легких металлоконструкциях.

Широко применяется стальной уголок при монтаже ограждающих конструкций, вышек различного назначения, фасадов. Не менее часто встретить его можно в машиностроении, в автомобиле- и кораблестроении, в производстве крановой и другой специальной техники.

2 Уголок стальной – строго по ГОСТу

По виду сечения изделия различают на равнополочные и неравнополочные. Полка угла – это она из его сторон, выражаясь на понятном языке. У равнополочных, как понятно из названия, полки одинаковые, чего не скажешь о неравнополочных. Сортамент последних ограничен и зачастую выполняется на заказ.

Ширина полки варьируется от 20 мм до 200 мм, толщина металла максимум достигает 16 мм. Вес стального уголка измеряется в килограммах на метр, например, для равнополочного изделия с шириной полки 20 мм и толщиной металла 3 мм вес будет составлять 0,890 кг/м. Для самого большого представителя этого семейства – двухсотмиллиметрового изделия – при толщине в 12 мм вес будет составлять порядка 37 кг/м.

По классу точности уголки разделяют на изделия высокой точности, он же класс А, и обычной точности – класс В. Нумеруют изделия в зависимости от ширины полки, которая измеряется в миллиметрах. Стандартная длина изделий – от шести до двенадцати метров, это если не считать немерной длины, минимальное значение которой – 4 метра. При производстве больших партий строго определенного размера по ГОСТу допускается наличие 15 % немерных изделий.

Преимущества изделия

К основным преимуществам относят низкую металлоемкость (опять же, в сравнении с двутавром или швеллером), существенно снижающую стоимость производства. Это делает стальной уголок одним из самых востребованных видов сортового металлопроката. Дополнительным плюсом считают и тот факт, что в производстве может быть использована углеродистая сталь с обычными параметрами качества.

Среди дополнительных преимуществ можно выделить:

• Небольшой удельный вес отдельного уголка, существенно упрощающий монтаж металлоконструкций.
• Простота в обработке, крепление и соединение уголков можно осуществлять методом сварки или при помощи болтовых соединений.
• Значительны сортамент проката данного класса и производство по различным технологиям, позволяющее подобрать оптимальный по стоимости вариант с учетом требуемой прочности и несущей способности.
• Высокая устойчивость к износу и большой срок службы.

Параметры по ГОСТ 19771-93

В соответствии с ГОСТом 19771-93, стальные угловые профили изготавливают трех категорий точности:

• «В» – обычной;
• «Б» – повышенной;
• «А» – высокой.

Процесс формирования профиля гнутого стального уголка

В таблице, в которой представлен весь сортамент гнутых равнополочных уголков, указываются основные параметры таких изделий: масса 1 погонного метра, площадь сечения и др. В таблицах по сортаменту приводятся данные для стальных уголков двух категорий:

• изготовленных из обычной углеродистой стали, полуспокойной и кипящей, а также сплавов, у которых сопротивление на разрыв соответствует показателям до 460 Н/мм2;
• произведенных из обычной спокойной и полуспокойной углеродистой стали и сплавов, сопротивление на разрыв у которых превышает 460 Н/мм2.

В таблицах, в которых приведены параметры равнополочных стальных уголков данных категорий, приняты следующие обозначения:

• S – толщина полки;
• Y0, X0 – расстояния между наружными гранями уголка и его центром тяжести;
• R – радиус закругления профиля;
• b – ширина полки;
• I – момент инерции;
• i – радиус инерции профиля;
• F – площадь сечения профиля;
• n=b-S-R/S – отношение расчетной величины свеса полки к ее толщине.

Обозначения основных геометрических параметров гнутого уголка. Ниже таблица сортамента данного вида проката

Таблица 2: Параметры уголков из кипящей и полуспокойной стали

Таблица 3: Параметры и справочные величины для уголков из спокойной стали

Приведенные в таблицах значения площади сечения профиля стального равнополочного уголка, а также вес одного метра изделия рассчитаны с учетом номинальных табличных размеров (при расчетах не учтены допустимые отклонения, которые при производстве металлопродукции неизбежны). Масса одного погонного метра рассчитана с учетом того, что плотность металла, из которого выполнен уголок, равна 7850 кг/м3.

Ширина полок стальных уголков в зависимости от того, какой точности соответствует их профилирование, может иметь следующие отклонения:

• высокой точности (до номера 2,5): ±0,75 – ±1,5 мм;
• высокой точности (соответствующие нумерации свыше 2,5): ±1 – ±1,75 мм;
• повышенной точности: ±1,25 – ±2,5 мм;
• обычного класса точности: ±1,5 – ±3 мм.

Равнополочные стальные уголки, выпускаемые в соответствии с указанным ГОСТом, могут отпускаться заказчику следующей длины (в интервале 3–12 м):

• мерной;
• немерной;
• длины, которая кратна мерной;
• мерной, при этом в партии присутствуют изделия немерной длины, количество которых не превышает 7% от общего объема;
• кратной мерной, при этом в партии есть уголки немерной длины, но их количество составляет не больше 7% от общего объема.

Обладая демократичной ценой, горячекатаный и гнутый уголок из обычной углеродистой стали отличается хорошей сопротивляемостью нагрузкам различного типа. Такие характеристики позволяют успешно использовать эти изделия во многих сферах. Стальные уголки данного типа применяют для создания каркасных металлоконструкций различного назначения, а также с их помощью выполняют армирование бетонных конструкций.

При выборе равнополочного стального уголка следует иметь в виду, что он отличается низкой коррозионной устойчивостью. Поэтому в тех случаях, когда устойчивость создаваемой металлоконструкции к коррозии важна, такой уголок рекомендуется заменить на оцинкованные или алюминиевые изделия, которые прослужат намного дольше.
