Угломер механический как им пользоваться?

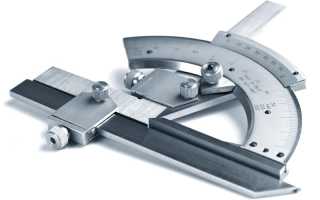

Механический угломер инструментальный

В специализированном строительном магазине можно встретить просто огромное количество различных измерительных инструментов, применимых при проведении работ. Примером можно назвать угломер, который позволяет замерить угол наклона и многие другие показатели. Подобный измерительный прибор характеризуется большим количеством различных особенностей, о которых далее поговорим подробнее.

Угломер: устройство и назначение

Механический и иной вариант исполнения угломеров предназначен для измерения углов. При этом поверхности, образующие его, могут находится в различных плоскостях. В продаже встречаются и оптические варианты исполнения, способные проводить замеры удаленно.

Большое распространение получил угломер механический. Для его применения достаточно приложить к поверхности. Контактный способ достаточно прост и практичен, но не всегда применим. Примером можно назвать ландшафтные работы.

Оптический метод позволяет проводить замеры даже в случае нахождения относительно далеко от исследуемого объекта. Современные варианты исполнения могут выводить информацию на дисплее, то есть ничего рассчитывать не приходится.

Устройство оптического угломера

Самый простой угломерный инструмент характеризуется следующими особенностями:

1. При измерении используется две обычные линейки, которые на поверхности имеют шкалы.
2. Линейки выставляются по углу, после чего проводится снятие показателей.

При проведении столярных работ часто используются жесткие угломеры. Они позволяют быстро задать наиболее часто применяемые показателя, к примеру, 90 или 45, 30°.

Виды инструмента для измерения углов

Измеритель углов используется при проведении самых различных работ. Выделяют следующие группы инструментов:

1. Строительный уровень получил самое широкое распространение. Уровень, который основан на изменении воздушного шарика в жидкости, применяется в течение многих лет. Однако, снимаемые показатели нельзя назвать точными.
2. Слесарный механический угломер также встречается крайне часто. В данной сфере наибольшее распространение получили шаблоны, за счет которых ускоряется производственный процесс.
3. Угломер оптический применяется при ландшафтных работах. Он позволяет получить точные данные за минимальный промежуток времени.
4. В топографии используется механический угломер-транспортир. Он хорошо проявляет себя при работе с картами. Его точность относительна.

Сферы применения современных угломеров практически безграничны.

В последнее время большое распространение получили лазерные установки. Они способны в минимальный срок замерять не только углы, но и другие размеры. При этом погрешность может составить всего несколько сотых долей миллиметра и меньше.

Механический измеритель углов — что это?

Самым доступным вариантом исполнения можно назвать механические угломеры. Они позволяют получить точные данные, но характеризуются меньшей точностью. При выборе угломера уделяется внимание следующим моментам:

1. Какой нормативный документ использовался в качестве стандартов при изготовлении.
2. Какова точность инструмента для измерения углов.
3. Особенности эксплуатации устройства.

В продаже встречаются различные варианты исполнения механических измерительных приборов, большое распространение получил угломер строительный. Нониусный тип представлен следующей конструкцией:

1. Корпус.
2. Диск, зафиксированный на гайке.
3. Основание с шкалой и нониусом.
4. Линейка и хвостовик.

Оптические варианты исполнения характеризуются более сложной конструкцией. В отдельную группу можно отнести механизмы, которые по факту являются шаблонами.

Как пользоваться угломером: примерный принцип действий

Только при правильном применении устройства можно рассчитывать на то, что снимаемые показатели будут точными. Меньше всего проблем с тем, как пользоваться угломером возникает в случае применения автоматизированного устройства. Примером можно назвать лазерные установки: их достаточно установки в нужном месте включить и подождать некоторое время для считывания информации. С механическими приборами все немного сложнее.

Замер при помощи угломера

Нониусный вариант исполнения применяется крайне часто. Рекомендации по его применению следующие:

1. Механизм прикладывается к измеряемой поверхности, линейка и корпус должны прилегать плотно.
2. По основной шкале считаются градусы вплоть до того момента, пока не будет достигнут уровень нуля на нониусе.
3. Далее нужно двигаться по шкале по нониусу, пока не достигается деление основной шкалы. Подобным образом определяются минуты.

Стоит учитывать, что снимаемые показатели могут существенно отличаться в зависимости от точности используемого механического угломера.

Оптический применяется следующим образом:

1. Линейка перемещается так, чтобы она вместе с подвижным элементом образовали искомый угол.
2. Для фиксации устройства применяется специальное кольцо. Кроме этого, он должен быть надежно установлен на основании. Малейшее смещение может привести к серьезным погрешностям.
3. Диск и лупа механизма зависят от положения подвижной линейки. Этот элемент применяется в качестве своеобразного индикатора, который и применяется для получения требуемого значения.
4. Лупа применяется для наблюдения за искомым значением. Она совмещается со специальной отметкой на пластине. Подобным образом вычисляется показатель.

Применение строительного уровня

Электронные и лазерные, механические измерительные приборы требуют бережного обращения. Сильный удар и несвоевременное обслуживание может привести к тому, что они начнут работать неправильно. Кроме этого, время от времени рекомендуется выполнять калибровку всех механизмов.

Угломер механический: обзор, описание, инструкция по применению, виды и отзывы

Выполнение большинства видов строительных и монтажных работ невозможно без использования особого инструмента — угломера. Как уже можно судить по названию, применяется это устройство для измерения углов конструкций. Наиболее востребованными на данный момент являются механические инструменты этой разновидности. Стоят такие угломеры недорого, пользоваться ими несложно, а измерения с их использованием можно производить довольно-таки точные.

История инструмента

Изобретен угломер механический был очень давно. Наряду с линейкой это один из самых древних инструментов на земле. Ученые считают, что впервые он появился в Египте и Вавилоне. Ведь постройка таких грандиозных сооружений, как, к примеру, пирамиды, без угломера была бы просто невозможна.

Конструкция этого простого устройства за прошедшие века практически не изменилась. Современные угломеры выглядят точно так же, как и те, что применялись древними инженерами Египта. Единственное, в наше время для изготовления таких инструментов используются другие материалы. Разумеется, и сфера применения у современных угломеров гораздо шире.

Классификация по назначению

Типов этого популярного инструмента существует множество. Классифицируются угломеры в основном по назначению. Современные производители выпускают следующие варианты этого инструмента:

Строительные. Инструменты этой группы используются обычно для выполнения разметочных или монтажных операций. Угломер строительный механический может также применяться при разработке чертежей проектов зданий и сооружений.

Плотничьи. Такие инструменты просто незаменимы при выполнении разного рода работ с деревянными заготовками.

Горные. Используются в маркшейдерских съемках.

Мореходные. Применяются для определения географической широты.

Слесарные. Используются такие инструменты при выполнении работ соответствующей специализации. Угломер слесарный механический обычно имеет довольно-таки высокую степень точности измерения.

Учебные. Такими инструментами пользуются школьники на уроках и при выполнении домашних заданий.

Артиллерийские. Эта разновидность инструментов также отличается высокой точностью. Угломеры этого типа применяются при установке артиллерийских орудий.

Универсальные. Эта группа устройств может применяться для измерения углов при выполнении самых разных работ.

Виды по способу использования

Разделяться по группам все существующие сегодня на рынке механические инструменты могут также по таким признакам, как размер и тип погрешности. Помимо этого, такие устройства классифицируются и по сфере применения. Использоваться современный угломер механический может:

Для измерения внешних углов. Такие модели маркируются буквами УМ.

Для измерения внутренних углов (УН).

Особенности конструкции

Единицей измерения любого угла, как известно, является, градус — 1/360 диаметра окружности. Он и является шагом угломера. Градусы, в свою очередь, делятся на минуты и секунды. Общим элементом конструкции всех инструментов этого типа является основание в виде подвижной дуги, на которую нанесена шкала с градусами и минутами. Последняя подвижно закрепляется на специальной линейке, служащей отправной точкой при измерении. Очень часто в конструкцию таких инструментов вместо линейки входит угольник. Закрепляется он на опорной планке. Фиксировать полученный результат измерения в таких устройствах можно с помощью особого винта.

Угломеры механические маятниковые дополнительно имеют особый элемент конструкции, принимающий вертикальное положение при изменении угла наклона измеряемой детали. Такие инструменты более удобны в использовании, чем обычные. Применяются они чаще всего при работе с габаритными изделиями. К примеру, с их помощью измеряют фактические углы расположения узлов и механизмов сельскохозяйственной техники.

Изготавливаются угломеры чаще всего из инструментальной стали. Этот материал отличается прочностью и устойчивостью к повреждениям. Служит стальной угломер механический очень долго. В некоторых случаях инструменты этой разновидности могут изготавливаться также из дерева или пластика. Такие модели чаще всего используются при выполнении разного рода ремонтных работ внутри помещений (к примеру, при установке стеновых панелей или монтаже плинтусов). Иногда устройства этого типа делают также из легкого алюминия.

Угломер с нониусом

Это один из самых удобных видов инструмента. Нониусом называют устанавливаемую на угломере вспомогательную шкалу. Закрепляется этот небольшой по размерам дополнительный элемент над верхним краем дугообразного основания и во время работы остается неподвижным. Служит он для более точного определения количества долей деления на основной шкале. Принцип действия нониуса основан на том, что человеческий глаз гораздо точнее замечает совпадения делений, чем расположение одного из них между другими. Угломер механический, дополненный таким элементом, конечно же, гораздо более удобен в работе, чем обычный. К тому же и сами измерения с его использованием можно производить намного качественнее.

Инструкция по применению

Вопрос о том, как замерить углы угломером механическим, довольно-таки прост. Пользоваться таким устройством, конечно, сложнее, чем электронным вариантом. Однако научиться им работать можно все же довольно-таки быстро. Измерения при применении механических устройств производятся путем выбора различных комбинаций положения их элементов. К примеру, внешние углы при использовании универсального инструмента Семенова проверяют так:

Угольник прижимают к одной из сторон угла изделия.

К другой прикладывают шкалу дугообразного основания.

Тщательно проверяют места примыкания инструмента и сторон угла изделия на отсутствие зазоров.

Фиксируют винтом инструмент на измеряемом предмете.

Смотрят на то, какое значение на шкале совпадает с краем угольника.

Еще проще измерить угол между сходящимися или расходящимися противоположными сторонами заготовки. В этом случае также можно использовать угломер механический конструкции Семенова. Для измерения к одной из сторон просто приставляют горизонтальную планку инструмента, на которой закреплен угольник, а к другой — шкалу дугообразного основания.

Отзывы об угломерах «Квадрант Fit»

К наиболее популярным моделям таких устройств, помимо инструмента Семенова, потребители относят «Квадрант Fit» и Mitutoyo. Первая марка инструментов изготавливается обычно из пластика. К ее основным достоинствам относят довольно-таки высокую точность измерения и неплохое качество сборки. Как отмечают владельцы этих угломеров, все их элементы скреплены надежно и не болтаются. К недостаткам потребители относят лишь некоторую хлипкость самого использованного для их изготовления материала. Однако в продаже также существуют модели «Квадрант Fit Профи» из алюминия. Основной отличительной особенностью угломеров этой марки является наличие удлиненной линейки. Применять их можно в том числе и для измерения габаритных изделий. Не слишком высокая стоимость — это также то, за что заслужил популярность у потребителей этот угломер механический. Цена на пластиковые модели «Квадрант Fit», в зависимости от поставщика, колеблется в пределах 150-250 р. Модели «Профи» стоят 400-500 р.

Инструменты марки Mitutoyo: отзывы

Компания Mitutoyo выпускает как электронные, так и механические угломеры. О последних также отзываются как о довольно-таки точных и качественных. Выпускается эта марка в Японии и стоит, конечно, дороже китайских изделий «Квадрант Fit». Очень хвалят угломеры Mitutoyo за то, что они оснащаются специальным увеличительным стеклом над шкалой сектора. Конечно же, это небольшое дополнение значительно облегчает проведение измерений.

Малки «Зубр»

Таким образом, обе описанные выше марки, имеющие классическую конструкцию, оценены потребителями как вполне достойные. Однако иногда инструмент этого типа необходим для выполнения самых простых работ. В этом случае обычно используется особая разновидность угломеров — малки. Их основной отличительной особенностью является простота конструкции.

Для выполнения такой работы, как измерение углов квартиры при монтаже плинтусов, часто используются, к примеру, довольно-таки популярные у потребителей угломеры механические «Зубр». Состоят они всего из двух элементов — металлической планки и подвижно закрепленной на ней линейки со шкалой.

Установка угла заточки. Использование угломера.

Нужен ли угломер при заточке и возможно ли обойтись стандартными метками углов? Насколько они точны? На все эти и некоторые другие ответим в этой статье.

Для начала определимся, для чего нам может потребоваться заточка с определенным углом

Пожалуй, самое первое, что приходит в голову – это выбор угла заточки по типу и назначению режущего инструмента. Вот лишь некоторые основные углы заточки ножей и ножниц:

Второе – рекомендации по углу заточки исходя из типа и твердости стали, толщины обуха, рекомендации производителя.

Какие способы установки угла мы знаем?

Угломер, шаблон, встроенный угломер или метки углов на точилке. Рассмотрим все эти устройства подробнее, но сначала сформируем основные требования – это удобство использования и точность.

Угломер

Угломер или уклономер – это прибор, предназначенный для изменения геометрических углов между двумя поверхностями. Измерения производятся в градусах на линейчато-круговой шкале – маятниковые (механические) угломеры или в цифровом виде – электронные (цифровые) угломеры.

Кроме использования в заточки, угломер подойдет для установки циркулярных пил, в строительстве в качестве уровня, в быту для установки мебели или полок.

Электронный (цифровой) угломер

Устройство небольшого размера, чаще всего квадратной формы. Для удобства фиксации угломера на металлической поверхности, на нижней части корпуса установлены магниты. На передней (лицевой) стороне дисплей и 2 или 3 кнопки. ЖК-дисплей с подсветкой, может быть с десятыми и сотыми единицами измерения.

Назначение кнопок: «on/off» – включение и выключение прибора, «hold» – фиксация последнего полученного результата, «zero» – установка значения «0», от абсолютного нуля – от уровня горизонта.

В качестве источника питания применяются 2 батарейки формата ААА.

Использование угломера

Как пользоваться угломером? Включите угломер и установите его на ровную поверхность упора точилки. Нажмите кнопку «zero» – угломер перейдет в режим измерения относительного угла, значение ноль будет равно наклону основания точилки, а соответственно и оси клинка от обуха до РК.

Установите угломер на держатель бруска. Угломер покажет половину от общего угла заточки – угол на сторону.

Ослабьте барашек фиксации шарового шарнира и настройте требуемый угол. Например: для заточки клинка на общий угол 35⁰, нам необходимо установить значение по угломеру 17,5⁰.

Установка угла для заточки клинка со спусками от обуха

Для начала нам необходимо найти угол сведения спусков клинка. Для этого устанавливаем клинок на основании точилки. Включаем угломер и устанавливаем его на ровную поверхность упора точилки. Нажмите кнопку «zero» – угломер перейдет в режим измерения относительного угла.

Далее устанавливаем угломер на спуск клинка – угломер покажет градус, при котором сходятся спуски. Для дальнейшего использования нам необходимо разделить общий угол спусков на два. Например: общий угол спусков клинка 4⁰ – половина – 2⁰.

Установите угломер на держатель бруска. Угломер покажет половину от общего угла заточки – угол на сторону. Для получения требуемого угла заточки, к углу на сторону добавьте половину от угла сведения спусков. Для наглядности это выглядит так: для заточки клинка на общий угол 35⁰, нам необходимо установить значение по угломеру 17,5⁰ + 2⁰ – значение на угломере – 19,5⁰.

Электронный угломер является самым удобным, простым, легким и точным прибором для установки угла. Цифровой угломер позволяет выставлять угол заточки до десятых долей градуса.

Угломер. Виды и типы. Устройство и работа. Применение и как выбрать

Угломер – это точный прибор, предназначенный для измерения углов между двумя поверхностями или их наклона относительно горизонта. Получаемые результаты выражаются в градусах. Угломеры имеют схожую конструкцию со строительным или столярным уголком, но они могут показывать не только угол в 90 градусов, но и регулироваться.

Простейшая конструкция угломера

Конструкция угломера в самом простом виде состоит из двух пластин (линеек). Они закрепляются вместе с одной стороны, фиксируясь с помощью оси, позволяющей менять угол между ними. На поверхности инструмента имеется шкала, выраженная в градусах. Она может быть линейчатой или скругленной. Существуют как полностью подвижные угломеры, так и с фиксированными измерениями. Последние используются в тех случаях, когда требуется только измерение самых важных углов – 90, 45 и 30 градусов. Такой инструмент больше относится к категории шаблонов.

В каких отраслях используется угломер

Этот прибор широко используется в строительстве. Его применяют столяры, плотники и монтажники. С его помощью можно выставить плоскости идеально ровно перед их закреплением. Подавляющее большинство предметов, которые используются в быту, и на промышленных объектах, имеют углы по 90 градусов. Это установленный международный стандарт, который обеспечивает максимальное удобство. Кроме этого, несоблюдение угла 90 градусов в строительстве вертикальных элементов увеличивает нагрузку на конструкцию.

Например: Благодаря тому, что углы зданий вымеряются точно, то при установке угловой ванны, под стеной не образуется зазор и при развешивании шкафчиков и полок все выглядит ровно. Существует еще тысячи примеров, которые позволяют визуализировать пользу точного соблюдения углов. Применение угломеров позволяет обеспечить точную передачу параметров отображенных на чертеже на реальный объект.

Также угломеры используется при построении маршрутов, в военном деле, геометрии и астрономии. В связи с востребованностью этого инструмента, его конструкция была адаптирована под различные цели измерения.

Угломеры можно разделить на виды:

• Строительный.
• Слесарный.
• Плотницкий.
• Горный.
• Астрономический.
• Мореходный.
• Артиллерийский.

Строительный угломер является самым распространенным. Он применяется для контроля уровня стен, фундамента и других конструкций. Такие устройства являются довольно габаритными. Длина каждой измерительной части обычно составляет не менее 50 см.

Слесарные имеют высокую точность. Они довольно компактные, при этом имеют довольно чувствительную регулировку, позволяющую проводить измерения с отображением долей градуса. Это необходимо, поскольку малейшие отклонения от нормы недопустимы. С такими угломерами можно спокойно вымерять параметры деталей, которые будут использоваться во вращательных механизмах.

Плотницкий угломер (малка) отличаются низкой точностью измерения. Они используются в деревообработке, когда точное соблюдение углов и долей градусов не имеет никакого значения. Такой инструмент относится к низкой ценовой категории. Зачастую механизмы регулировки имеют люфт, что также приводит к погрешности. Несмотря на это, подобная разновидность угломеров вполне приемлема для выполнения тех целей, для которых она предназначена.

Горные в отличие от предыдущих разновидностей данных инструментов не используется для непосредственного контакта с измеряемыми поверхностями. Данный инструмент позволяет визуально определить вертикальные и горизонтальные углы в пространствах шахт и горных выработок. Данное оборудование относится к неточному классу. Сейчас оно практически не используется в связи с появлением более высокоточного электронного оборудования, такого как тахеометры и пр.

Астрономические являются самыми точными. Они применяются для измерения угла между поверхностью земли и точками на небосводе. С их помощью высчитывается траектория движения небесных тел, определяется скорость их перемещения, а также оценивается величина объекта. Такие устройства зачастую интегрированы в телескопы, что расширяет диапазон их измерений, поскольку объектом исследования могут стать не только видимые на небосводе объекты, но и отдаленные звезды и планеты.

Мореходные также называют навигационными. С их помощью осуществляется определение географической широты с использованием специальной таблицы. Данные устройства работают по принципу, что небесное светило (солнце, луна или звезды) в определенный день и время находится над горизонтом под особенным углом, относительно географической широты. Таким образом, используя данный прибор и таблицу, наблюдатель может определить широту, на которой он находится в данный момент.

Это устройство широко использовалось мореходами в прошлом, но с развитием спутниковых технологий, его применение отошло на второй план. Несмотря на это, подобные угломеры имеются на борту многих судов, поскольку в случае отказа электронного оборудования, использование ручного прибора будет единственной возможностью получить точные координаты судна.

Артиллерийский угломер используется для установки артиллерийского орудия и корректировки залпового огня. Применение такого инструмента позволяет осуществлять точное прицеливание и вносить изменения направления выстрела после предварительного пристреливания

Виды угломеров по принципу измерений

По принципу измерений угломеры разделяют на следующие виды:

• Механические.
• Маятниковые.
• Оптические.
• Лазерные.
• Электронные.

Механический относится к контактным устройствам. Чтобы осуществлять измерение необходимо приложить обе поверхности инструмента к тем объектам, угол между которыми нужно измерить. На устройстве имеется специальная шкала, позволяющая определить, какой угол между сторонами инструмента получен. Поскольку стороны плотно прилегают к измеряемым поверхностям, то соответственно их угол будет также равен шкале.

Маятниковый угломер внешне напоминает стрелочные часы. На круглый циферблат инструмента нанесена разметка соответствующая углам. Стрелка такого угломера всегда стоит идеально вертикально вне зависимости от того насколько выгнут непосредственно сам прибор. Внизу корпуса устройства имеется небольшая линейка. Она прикладывается к поверхности, которую необходимо измерить, после чего нужно посмотреть на показатель образованного угла между отметкой «0» на циферблате и стрелкой. С помощью такого прибора можно измерить уровень наклона одной поверхностей.

Оптический угломер имеет непривычную для этого оборудование форму. Узнать оптические угломеры можно по глазку, выполняющему функцию лупы. Оптические инструменты имеют диапазон измерения 360 градусов. Они являются очень точными, поскольку на шкале нанесено множество отметок не только в градусах, но и в их долях. В связи с этим сложно визуально определить, на какой показатель указывает стрелка. У оптических имеется увеличительная лупа. Благодаря ей гораздо легче посчитать отметки, на которые указывает стрелка на шкале.

Лазерный угломер имеет в своей конструкции два лазерных луча, направляющихся на поверхности, между которыми необходимо измерить угол. Угол между точками измеряется визуально либо с помощью вычислительного электронного элемента, который интегрирован в конструкцию устройства. Такое устройство хорошо работает в ночное время, а также в помещениях. На дневном свете лазерный луч практически незаметен.

Электронные или цифровые угломеры по принципу действия похожи на механические. За тем исключением, что у них имеется циферблат в виде ЖК-дисплея, на который выводится показатель в цифрах. Это очень точное оборудование, позволяющее определять десятые части градусов. Для питания подобного устройства используется обычная пальчиковая батарейка. Такие инструменты используют строители и монтажники.

Как работать контактными угломерами

Угломеры контактного типа являются самыми распространенными и недорогими. Их используют повсеместно. Для проведения измерения необходимо приложить инструмент к углу, который необходимо измерять. Одна линейка угломера прижимается к одной поверхности, а вторая к другой. При необходимости устройство необходимо подкорректировать, увеличив или уменьшив угол между его сторон. Результаты измерения отображаться на механической или электронной шкале. Чтобы данные получились максимально точными, необходимо чтобы поверхности в точках контакта были ровными. Если, к примеру, измеряется угол между полом и стеной, необходимо, чтобы на них не было наслоений в виде прилипших комков строительного раствора или клея. Такая крупинка под одной из линеек нарушит получаемые данные на несколько градусов.

Как выбрать угломер

При выборе следует обратить внимание на материал. Если он изготовлен из очень тонкого металла, то брать подобный инструмент не стоит. Со временем он деформируется, поэтому точность измерений будет нарушена. У более дешевого ассортимента зачастую шкала нанесена краской. В результате со временем краска начинает отслаиваться. После этого определить, на сколько градусов показывает инструмент невозможно.

Стоимость угломера зависит не только от его конструкционных особенностей, но и точности. Чем выше точность, тем меньше люфты на оси настройки, что требует более затратного производства. Для столярного дела или малоэтажного строительства вполне можно обходиться инструментами более низкой категории, но для изготовления ответственных деталей, нужно точное оборудование.

Угломер – как не работать «на глаз»?

Как пользоваться угломером самого простого вида, мы знаем еще со школы, но видов, областей назначения и конструкций этого инструмента намного больше, иногда принцип его действия даже не совсем понятен, хотя задача все та же – замерить угол наклона в плоскости или пространстве. Постараемся устранить пробелы в ходе прочтения данной статьи.

Угломер – устройство и назначение

Данный инструмент, как не сложно догадаться, существует для измерения углов, причем это могут быть не только плоскостные изображения, как в школьных тетрадках или производственных чертежах, но и наклон деталей по отношению друг к другу в каких-либо конструкциях. Имеется возможность измерять показатели даже в удаленных предметах, для чего успешно применяется оптический вариант прибора.

Мы привыкли, что для надежности лучше осязать то, что измеряем, то есть предназначенный для операции прибор прикладывается к исследуемой поверхности, но контактный способ хоть и превалирует, но является не единственным. Оптический метод позволяет вычислять углы, находясь относительно далеко от исследуемых объектов. Результат измерений всегда представлен в хорошо знакомых нам градусах, которые приходится считать самостоятельно или наблюдать на дисплеях, которыми обладает, например, угломер цифровой. Отличаются инструменты и шкалой, с которой следует снимать показания.

Она может быть линейчатой, а также включать в себя еще дополнительную круговую составляющую, ориентирование по которой облегчается с помощью стрелки. Шкала бывает представлена нониусом, этот отдельный вид приборов мы рассмотрим подробнее чуть ниже, а самой передовой можно считать электронную.

Устройство самого простого измерителя углов довольно примитивное: две линейки со шкалами, которые выставляются по углу и дают искомое значение. Другие же более замысловатые. Перед работой замерщик фиксирует некоторые углы прибора с известным значением, своего рода настройка инструмента. А вот, например, столярный угломер уже продается с намертво зафиксированным и измеренным углом, что удобно для быстрой оценки наклона поверхности, с которой работает мастер.

Виды инструмента для измерения углов

Самый актуальный для нас с вами – угломер строительный. Без него и его верных спутников (отвес и строительный уровень) не обошлась бы ни одна площадка. Все оборудование устанавливается с четкой оценкой местности в трех измерениях, все монтажные работы, любая разметка – все это требует правильного ориентирования в пространстве, а человеческий глаз далеко не совершенен, поэтому даже горизонтальность плоскости взвесить тяжело, а что уже говорить об углах.

Угломер слесарный и столярный все время сопровождают специалистов, потому что их изделия служат потом в различных областях деятельности человека, и малейшие отклонения в осях или углах иногда могут стоить жизни. Для составления достоверных топографических схем также нельзя пользоваться нашим природным оптическим прибором, собственно, как невозможно им оценить и тонкие медицинские показатели. Поэтому топографу и ортопеду без такого инструмента работать нельзя.

Романтическая профессия астронома также не обходится без такого прибора. Школьники осваивают первые азы геометрии с таким приспособлением в руках, чаще это обычные угольники с уже фиксированными углами известной величины. Инженер, горняк, мореход – профессии, которые используют почти всю линейку возможных приборов для измерения углов. В каждой области нужны такие данные с различной степенью точности и достоверности. Все чаще применение находит высокотехнологичный лазерный угломер, особенно актуально это в военной промышленности (прицелы).

Если сферы применения почти безграничны, то классификация инструмента по устройству несколько скромнее: оптика, механика, лазер и электроника. Уже внутри этой классификации можно найти множество других параметров, которые влияют на выбор заказчика, например, допустимые погрешности. Также влияют на цену товара мобильность, функциональность, размеры самого прибора, его комплектация.
