Токи фуко что это такое?

Что такое вихревые токи и какие меры принимают для их уменьшения

Что такое вихревые токи и почему их еще называют токами Фуко? Причины возникновения данного явления и способы применения.

В электричестве есть целый ряд явлений, которые нужно знать специалистам. Хоть и не вся информация может пригодиться в повседневной практике, но иногда поможет понять причину какой либо проблемы. Вихревые токи послужили причиной становления некоторых технологических ухищрений при изготовлении электрических машин и даже стали основой для принципа работы некоторых изобретений. Давайте разберемся, что такое вихревые токи Фуко и как они возникают. Содержание:

Краткое определение
История открытия
Вред от вихревых токов
Как снизить потери
Применение на практике

Краткое определение

Вихревые токи — это токи, которые протекают в проводниках под воздействием на них переменного магнитного поля. Не обязательно поле должно изменяться, может и тело двигаться в магнитном поле, все равно в нем начнёт течь ток.

Нельзя найти реальную траекторию движения токов для их учёта, ток протекает там, где находит путь с наименьшим сопротивлением. Вихревые токи всегда протекают по замкнутому контуру. Основные условия для его возникновения — нахождение предмета в переменном магнитном поле или его перемещение относительно поля.

История открытия

В 1824 году учёный Д.Ф. Араго проводил эксперимент. Он на одной оси смонтировал медный диск, над ним расположил магнитную стрелку. При вращении магнитной стрелки диск начинал двигаться. Так впервые наблюдали явление вихревых токов. Диск начинал вращаться из-за того, что из-за протекания токов появлялось магнитное поле, которое взаимодействовало со стрелкой. Это назвали, тогда как явление Араго.

Спустя пару лет М. Фарадей, открывший закон электромагнитной индукции, объяснял это явление таким образом: подвижное магнитное поле наводит в диске ток (как в замкнутом контуре) и он взаимодействует с полем стрелки.

Почему второе название — это токи Фуко? Потому что физик Фуко подробно исследовал явление вихревых токов. В ходе своих исследований он сделал великое открытие. Оно заключалось в том, что тела под воздействием вихревых токов нагреваются. С теорией разобрались, теперь мы расскажем о том, где применяются токи Фуко и какие вызывают проблемы.

На видео ниже предоставлено более подробное определение данного явления:

Вред от вихревых токов

Если вы рассматривали конструкцию сетевого трансформатора 50 Гц, наверняка обратили внимание, что его сердечник набран из тонких листов, хотя может показаться что проще было сделать цельную литую конструкцию.

Дело в том, что так борются с вихревыми токами. Фуко установил нагрев тел, в которых они протекают. Так как работа трансформатора и основана на принципах взаимодействия переменных магнитных полей, то вихревые токи неизбежны.

Любой нагрев тел – это выделение энергии в виде тепла. В таком случае будут возникать потери в сердечнике. Чем это опасно? В электроустановке сильный нагрев приводит к разрушению изоляции обмоток и выходу из строя машины. Вихревые токи зависят от магнитных свойств сердечника.

Как снизить потери

Потери энергии в магнитопроводе не приносят пользы, тогда как с ними бороться? Чтобы снизить их величину сердечник набирают из тонких пластин электротехнической стали — это своеобразные меры профилактики для снижения паразитных токов. Такие потери описывает формула, по которой можно произвести расчет:

Как известно: чем меньше сечение проводника, тем больше его сопротивление, а чем больше его сопротивление, тем меньше ток. Пластины изолируют друг от друга окалиной или слоем лака. Сердечники крупных трансформаторов стягиваются изолированной шпилькой. Так снижают потери сердечника, т.е. это и есть основные способы уменьшения токов Фуко.

Какие последствия от влияния этого явления? Магнитное поле, возникающее из-за протекания токов Фуко ослабляет поле, из-за которого они возникли. То есть вихревые токи уменьшают силу электромагнитов. То же самое касается и конструкции деталей электродвигателей и генератора: ротора и статора.

Применение на практике

Теперь о полезных сферах применения токов Фуко. Огромный вклад был внесен в металлургию изобретением индукционных сталеплавильных печей. Они устроены таким образом, что расплавляемую массу металла помещают внутри катушки, через которую протекает ток высокой частоты. Его магнитное поле наводит большие токи внутри металла до его полного плавления.

Примечание автора! Развитие индукционных печей значительно повысило экологичность производства металла и изменило представление о методах плавки. Я работаю на металлургическом комбинате, где десять лет назад запустили новый высокотехнологичный цех с такими установками, а спустя несколько лет после освоения нового оборудования был закрыт классический мартен. Это говорит о продуктивности такого способа нагрева металлов. Также используются вихревые токи для поверхностной закалки металла.

Наглядное применение на практике:

Кроме металлургии они используются на производстве электровакуумных приборов. Проблемой является полное удаление газов перед герметизацией колбы. С помощью токов Фуко электроды лампы разогревают до высоких температур, таким способом деактивируя газ.

В быту вы можете встретить кухонные индукционные плиты, на которых готовят пищу, благодаря как раз применению данного явления. Как видите, вихревые токи имеют свои плюсы и минусы.

Токи Фуко несут и пользу, и вред. В некоторых случаях их влияние влечёт за собой не электрические проблемы. Например, трубопровод, проложенный около кабельных линий, быстрее сгнивает без видимых сторонних причин. В то же время устройства индукционного нагрева довольно показали себя с хорошей стороны, тем более такой прибор для бытового использования можно собрать самому. Надеемся, теперь вы знаете, что такое вихревые токи Фуко, а также какое применение нашлось им на производстве и в быту.

Материалы по теме:

Как сделать индукционный котел своими руками
Зависимость сопротивления проводника от температуры
Правило буравчика простыми словами

Токи Фуко

Токами Фуко или же вихревыми токами называют обладающие индукционной природой токи, которые возникают в массивных проводниках, находящихся в переменном магнитном поле.

Замкнутые цепи вихревых токов зарождаются в глубине самого проводника. Значение электросопротивления массивного проводника представляет из себя довольно малую величину, соответственно, токи Фуко могут приобретать большие значения. Форма и свойства материала проводника, направление переменного магнитного поля и скорость изменения магнитного потока являются величинами, от которых зависит сила вихревых токов. Распределение токов Фуко в проводнике может быть крайне сложным. Количество тепла, которое излучается за 1 с токами Фуко пропорционально квадрату частоты изменения магнитного поля. Исходя из закона Ленца, можно заявить, что токи Фуко протекают по таким направлениям, чтобы своим воздействием устранить вызывающую их причину. Таким образом, если проводник находится в движении в области магнитного поля, то он должен быть подвержен вызванному взаимодействием токов Фуко и магнитного поля сильному торможению.

Рассмотрим в качестве примера ситуацию с возникновением оков Фуко. Медный диск диаметром 5 с м и толщиной 6мм падает в узком зазоре между полюсами электромагнита. Если электромагнит отключен, диск с высокой скоростью падает. Включим электромагнит. Поле должно быть довольно большим, около Т 0 , 5 Т л . Падение диска замедлится и будет похоже на движение в крайне вязкой среде.

Использование токов Фуко

Токи Фуко занимают важное место в процессе работы приводящегося в движение вращательного типа магнитным полем ротора асинхронного двигателя. Без них функционирование двигателя попросту будет невозможным. Токи Фуко применяют при демпфировании подвижных частей гальванометров, сейсмографов и целого списка иных устройств. Так, на подвижную часть прибора устанавливается пластинка — проводник в виде сектора. Ее вводят в промежуток между полюсами сильного постоянного магнита. При движении пластинки, в ней возникают токи Фуко, что провоцирует торможение системы. Стоит учитывать, что торможение проявляется только в случае движения секторообразного проводника. Соответственно, успокаивающий прибор такого рода не препятствует точному достижению системы состояния равновесия.

Теплота, излучающаяся токами Фуко, применяется в процессах нагрева. Таким образом, плавка металлов, в которой используются токи Фуко, является более выгодной, чем плавка при помощи иных методов разогрева. Индукционная печь, использующая такой метод, представляет собой катушку, по которой протекает ток высокой частоты и большой силы. Внутри катушки распологают проводящее тело, в котором возникают разогревающие вещество до состояния плавления вихревые токи большой интенсивности. Так происходит плавление металлов в условиях вакуума, позволяющее получать материалы высокой чистоты. При применении токов Фуко с целью обезгаживания производят прогрев внутренних металлических элементов вакуумных конструкций.

Читать еще: Плавка серебра в домашних условиях

Проблемы, которые вызывают вихревые токи. Скин — эффект

Токи Фуко не всегда представляют собой полезное явление.

Вихревые токи — это токи проводимости, из-за чего они рассеивают часть энергии в виде джоулевой теплоты.

Такая энергия, к примеру, в роторе асинхронного двигателя, обычно изготавливаемого из ферромагнетиков, разогревает сердечники, чем ухудшает их характеристики. Чтобы избежать данного явления, сердечники производят в виде тонких пластин, которые отделяются тонкими слоями изолятора. Пластины устанавливают таким образом, чтобы токи Фуко были направлены поперек них. В случае малой толщины пластин вихревые токи обладают небольшой объемной плотностью. С появлением ферритов и веществ с большим магнитосопротивлением появилась возможность изготавливать сердечники сплошными.

Вихревые токи наводятся в проводниках, в которых протекают переменные токи. Причем токи Фуко всегда направлены таким образом, что ослабляют ток внутри провода и усиливают его около поверхности. Соответственно, изменяющийся с высокой частотой ток распределен по сечению провода неравномерно. Данное явление называется скин — эффектом (поверхностным эффектом).

По причине такого явления внутренняя часть проводника становится бесполезной и в цепях с большой частотой в качестве проводников применяют трубки. Скин — эффект может быть использован для разогрева поверхностного слоя металла, что позволяет применять данное явление в процессе закалки металла. Также стоит отметить, что, изменяя частоту поля, можно производить закалку на любой необходимой глубине.

Приближенные формулы, которыми может быть описан скин-эффект в однородном цилиндрическом проводнике:

R w R 0 = 1 + k 4 3 , п р и k 1 , 0 , 997 k + 0 , 277 п р и 1 , 5 k 10 , k + 1 4 + 3 64 k п р и k > 10 .

Где R w представляет собой эффективное сопротивление проводника радиусом r переменному току с циклической частотой w . R 0 — сопротивление проводника постоянному току.

Где эффективная глубина проникновения переменного тока ( δ ) (расстояние от поверхности проводника, на котором плотность тока ослабевает в e = 2 , 7 раз в сравнении с плотностью на его поверхности) равна:

μ — относительная магнитная проницаемость, μ 0 — магнитная постоянная, σ — удельная электропроводность проводника для постоянного тока. Чем толще проводник, тем существеннее
скин — эффект, тем меньше величины w и σ , при которых его следует учесть.

Примеры решения задач

Задание: В эксперименте с центробежной машиной к ней прикрепили массивный медный диск, затем диску сообщили высокую скорость вращения. Над ним без соприкосновения повесили магнитную стрелку. Что будет происходить со стрелкой и по какой причине?

Решение

В данном опыте магнитная стрелка играет роль магнита, который наводит магнитное поле. В образованном поле вращается медный проводник. Соответственно, в проводнике появляются индукционные токи, то есть токи Фуко. Согласно правилу Ленца вихревые токи при взаимодействии с магнитным полем стремятся затормозить вращение диска или, согласно третьему закону Ньютона, увлечь за собой магнитную стрелку. Выходит, что магнитная стрелка, подвешенная над диском, будет поворачиваться вслед за ним и закрутит подвес (нить).

Ответ: Магнитная стрелка будет вращаться, причиной являются вихревые токи.

Задание: Ответьте на следующий вопрос: почему подземный кабель, по которому передается переменный ток нельзя прокладывать вблизи от металлических газовых и водопроводных труб?

Решение

Под действием переменного тока вокруг кабеля появляется переменное магнитное поле, если в это поле помещается проводник, в данном случае его роль играет металлическая труба, то возникнут индукционные вихревые токи. Такие токи провоцируют коррозию металлических труб. Также наличие токов в трубах опасно из-за возникающей опасности поражения током.

Задание: Маятник, изготовленный из толстой листовой меди, обладает формой усеченного сектора. Он подвешен на стержне и может совершать свободные колебания вокруг горизонтальной оси в магнитном поле между полюсами мощного электромагнита. При отсутствии магнитного поля маятник совершает колебания практически без затухания. Опишите колебания маятника в магнитном поле электромагнита. Как заставить маятник колебаться практически без затухания в присутствии магнитного поля?

Решение

Если приведенный массивный маятник, производящий колебания, разместить в сильном магнитном поле, то в маятнике появятся токи Фуко. Эти токи, согласно правилу Ленца, тормозят движения маятника, амплитуда колебаний становится все меньше, и сами колебания в скором времени прекращаются. Для того, чтобы уменьшить вихревые индукционные токи в маятнике, осуществляющем колебания в магнитном поле, можно его сплошной сектор заменить гребенкой с удлиненными зубцами. Токи Фуко будут ослаблены, и маятник будет совершать колебательные движения при почти отсутствующем затухании.

Токи Фуко. Вихревые токи. Описание.

Природа вихревых токов

Вихревые токи имеют ту же природу, что и ток во вторичной обмотке трансформатора — все это индукционный ток.
Они обусловлены явлением ЭИ, открытым М. Фарадеем: при изменении магнитного потока, пересекающего проводник, в последнем возникает электродвижущая сила (ЭДС).

Если этот проводник — катушка из провода (обмотка трансформатора или электрогенератора), то ток течет по ее виткам.

Вред от вихревых токов

Что такое токи Фуко?

В массивном теле, например, сердечнике (магнитопроводе) или корпусе агрегата, возникает объемный ток в виде движения заряженных частиц по круговым (вихреобразным) траекториям. Это называют вихревыми токами.

Изменение пересекающего проводник магнитного потока наблюдается в двух случаях:

проводник и поле постоянного магнита двигаются друг относительно друга. Пример: сердечник ротора электрогенератора, в котором статор является магнитом (во многих видах магнит — ротор);
относительное движение отсутствует, но меняются параметры магнитного поля. Для реализации такого варианта применяется электромагнит (смотанный в катушку провод), по которому пропускается переменный ток. Так же как и ток, поле будет периодически менять направленность силовых линий и интенсивность магнитного потока (в противофазе с током). Пример: магнитопровод трансформатора.

Это явление называют «токами Фуко» — в честь ученого Ж. Б. Л. Фуко, проведшего большую работу по их изучению. Первым же обнаружил данное явление французский ученый Д. Ф. Араго, проводивший в 1824-м году опыт с медным диском и вращающейся над ним магнитной стрелкой. Диск тоже начинал совершать аналогичные действия. Этот эффект стали называть в научных кругах «явлением Араго».

Магнитное поле токов Фуко

Исследователь не смог правильно объяснить механизм вращения, это сделал несколькими годами позже М. Фарадей, открыв ЭИ:

плоский круглый предмет помещается в крутящееся магнитное поле;
его воздействие на деталь выражается в наведении в ней вихревых токов;
токи Фуко, в свою очередь, вступают во взаимодействие с магнитным полем;
диск начинает крутиться.

Сила вихревых токов напрямую зависит от скорости изменения магнитного потока.

История открытия вихревых токов

В 1824 году французский физик Даниэль Араго впервые наблюдал действие вихревых токов на медный диск, расположенный под магнитной стрелкой на одной оси. При вращении стрелки в диске наводились вихревые токи, приводя его в движение. Это явление получило название «эффекта Араго» в честь его первооткрывателя. Исследования вихревых токов были продолжены французским физиком Жаном Фуко. Он подробно описал их природу и принцип действия, а также наблюдал явление нагрева токопроводящего ферромагнетика, вращаемого в статическом магнитном поле. Токи новой природы были тоже названы в честь исследователя.

Значение

Чем быстрее движется проводящее тело в поле, тем сильнее будут токи Фуко. Частота переменного тока и его амплитуда при возрастании тоже способствуют их увеличению.
При воздействии на проводящее тело электромагнитом с переменным током, вихревые токи возрастают с увеличением частоты тока и его амплитуды. Направление вращения «вихря» определяется аналогичным параметром магнитного потока. Если последний возрастает, то есть скорость его изменения положительна (dФ / dt > 0), вихревые токи вращаются по часовой стрелке.

При убывании магнитного потока (dФ / dt Читайте также: Схемы принципиальные электрические распределительных устройств от 35 до 750 кв подстанций. Типовые решения. Рекомендации по применению (стр. 22 )

Читать еще: Брашированная сосна что это такое?

Применяют следующие способы минимизации потерь на вихревые токи:

шихтовка. Сердечник собирают из тонких пластин (0,1 – 0,5 мм), электрически изолированных друг от друга лаком, окалиной или иным диэлектриком. Плоскость пластины направлена вдоль силовых линий поля. Поэтому для токов Фуко, стремящихся двигаться в перпендикулярной этим линиям плоскости, такой сердечник имеет большое сопротивление. Аналогичными свойствами обладает стержень, собранный из изолированных друг от друга отрезков отожженной проволоки. Но они должны располагаться параллельно направлению магнитного потока (силовым линиям). Таким же способом ослабляются токи Фуко в проводах — их набирают из множества переплетенных изолированных жил (литцендрат). Заодно данный прием нейтрализует скин-эффект;
изготовление сердечников из ферритов — магнитомягкое железо, получаемое путем спекания порошка. Структурно и по свойствам напоминает графит (такое же хрупкое). Имеет низкое электрическое сопротивление, но высокий коэффициент магнитопроницаемости (магнитодиэлектрик). Сердечник из феррита в шихтовке не нуждается — его делают цельным;
введение в материал сердечника добавок, повышающих электрическое сопротивление. Так, в сталь добавляют кремний.

Практическое применение вихревых токов

Вихревые токи полезны в промышленности для рассеивания нежелательной энергии, например у поворотного кронштейна механического баланса, особенно если сила тока очень высокая. Магнит в конце опоры настраивает вихревые токи в металлической пластине, прикрепленной к концу кронштейна, скажем, ansys.

Схема: вихревые токи

Вихревые потоки, как учит физика, могут быть также использованы в качестве эффективного тормозного усилия в двигателях транзитного поезда. Электромагнитные приспособления и механизмы на поезде около рельсов специально настроены для создания вихревых токов. Благодаря движению тока, получается плавный спуск системы и поезд останавливается.

Закрученные токи вредны в измерительных трансформаторах и для человека. Металлический сердечник используется в трансформаторе, чтобы увеличить поток. К сожалению, вихревые токи, полученные в якоре или сердечнике, могут увеличить потери энергии. Построив металлическую сердцевину чередующихся слоев из проводящих и не проводящих энергию, материалов, размер индуцированных петель уменьшается, таким образом, уменьшая потери энергии. Шум, который производит трансформатор при работе, является следствием именно такого конструктивного решения.

Видео: вихревые токи Фуко

Еще один интересный использования вихревой волны – применение их в электросчетчиках или медицине. В нижней части каждого счетчика расположен тонкий алюминиевый диск, который всегда вращается. Это диск движется в магнитном поле, так что там всегда есть вихревых токи, цель которых замедлить движения диска. Благодаря этому датчик работает точно и без перепадов.

Закон электромагнитной индукции. Вихревое электрическое поле. Вихревые токи

Подробности Электрический ток в цепи возможен, если на свободные заряды проводника действуют сторонние силы. Работа этих сил по перемещению единичного положительного заряда вдоль замкнутого контура называется ЭДС. При изменении магнитного потока через поверхность, ограниченную контуром, в контуре появляются сторонние силы, действие которых характеризуется ЭДС индукции.
Учитывая направление индукционного тока, согласно правилу Ленца:

ЭДС индукции в замкнутом контуре равна скорости изменения магнитного потока через поверхность, ограниченную контуром, взятой с противоположным знаком.

Почему? — т.к. индукционный ток противодействует изменению магнитного потока, ЭДС индукции и скорость изменения магнитного потока имеют разные знаки.

Если рассматривать не единичный контур, а катушку, где N- число витков в катушке:

Величину индукционного тока можно рассчитать по закону Ома для замкнутой цепи

где R — сопротивление проводника.

ВИХРЕВОЕ ЭЛЕКТРИЧЕСКОЕ ПОЛЕ

Причина возникновения электрического тока в неподвижном проводнике — электрическое поле. Всякое изменение магнитного поля порождает индукционное электрическое поле независимо от наличия или отсутствия замкнутого контура, при этом если проводник разомкнут, то на его концах возникает разность потенциалов; если проводник замкнут, то в нем наблюдается индукционный ток.

Индукционное электрическое поле является вихревым. Направление силовых линий вихревого электрического поля совпадает с направлением индукционного тока Индукционное электрическое поле имеет совершенно другие свойства в отличии от электростатического поля.

Электростатическое поле — создается неподвижными электрическими зарядами, силовые линии поля разомкнуты — -потенциальное поле, источниками поля являются электрические заряды, работа сил поля по перемещению пробного заряда по замкнутому пути равна 0

Индукционное электрическое поле ( вихревое электр. поле ) — вызывается изменениями магнитного поля, силовые линии замкнуты (вихревое поле), источники поля указать нельзя, работа сил поля по перемещению пробного заряда по замкнутому пути равна ЭДС индукции.

Индукционные токи в массивных проводниках называют токами Фуко. Токи Фуко могут достигать очень больших значений, т.к. сопротивление массивных проводников мало. Поэтому сердечники трансформаторов делают из изолированных пластин. В ферритах — магнитных изоляторах вихревые токи практически не возникают.

Использование вихревых токов

— нагрев и плавка металлов в вакууме, демпферы в электроизмерительных приборах.

Вредное действие вихревых токов

— это потери энергии в сердечниках трансформаторов и генераторов из-за выделения большого количества тепла.

Следующая страница «ЭДС индукции в движущихся проводниках»

Назад в раздел «10-11 класс»

Электромагнитное поле — Класс!ная физика

Взаимодействие токов. Магнитное поле. Вектор магнитной индукции. Сила Ампера — Действие магнитного поля на движущийся заряд.Магнитные свойства вещества — Явление электромагнитной индукции. Магнитный поток. Направление индукционного тока. Правило Ленца — ЭДС электромагнитной индукции. Вихревое электрическое поле — ЭДС индукции в движущихся проводниках — Самоиндукция. Индуктивность. Энергия магнитного поля. Вопросы к пр/работе

Токи Фуко — понятие и применение на практике

Взаимодействие электромагнитного поля с проводниками образует вихревые токи. Это явление способно выполнять полезные и вредные функции. В определенных ситуациях энергия затрачивается попусту либо ухудшает работоспособность трансформаторов и линий электропередачи. Однако правильное применение базовых принципов данного эффекта позволяет бесконтактным образом исследовать состав материалов, решать другие практические задачи.

Открытие вихревых токов

По историческим данным, впервые это явление обнаружил в начале 19 века французский исследователь Д. Араго. Специалистам известен его наглядный опыт. Вращение намагниченной стрелкой приводит в движение тонкий диск из меди, расположенный на небольшом расстоянии сверху. Природу явления раскрыл М. Фарадей, объяснивший представленный простой пример перемещения взаимодействием поля и образованных в проводнике токов. Они получили специфическое название по фамилии ученого. Фуко обнаружил нагрев тел при достаточно сильном энергетическом потенциале источника переменного тока.

Природа вихревых токов

Образование ЭДС в проводниках при воздействии изменяющегося магнитного потока называют индукцией. На принципах этого явления функционируют электродвигатели, генераторы, катушки фильтров и колебательных контуров.

При определенном расположении источника переменного поля и проводника приходится учитывать отмеченные выше эффекты. При необходимости в контрольных точках можно измерить определенное напряжение. Важные особенности:

с учетом неравномерного распределения электрической проводимости затруднено точное определение траектории токов;
они будут возникать при перемещении пластины относительно постоянного магнита;
линии образуют замкнутые контуры в толще образца;
они расположены перпендикулярно вектору магнитного потока.

Практическое применение вихревых токов

Прохождение сильного тока повышает энергетический потенциал молекулярной решетки, что сопровождается нагревом. Это явление объясняет возможность использования соответствующей технологии для бесконтактного повышения температуры проводящих материалов. Если приводить пример с индукционной варочной панелью, можно подчеркнуть следующие плюсы:

образование тепла в глубине дна посуды обеспечивает эффективный нагрев рабочей зоны;
температура на поверхности панели не повышается чрезмерно;
тепловое воздействие на продукты выполняется быстрее, по сравнению с аналогами (спиральные ТЭНы, газовые плиты).

Привести пример на основе опыта с вращением диска несложно. Этот же принцип реализован в конструкции электромеханического счетчика потребленной энергии. В данном случае вращение рабочего узла обеспечивается наведенными токами. Ускорение/ замедление соответствует изменению мощности в нагрузке.

При тщательном изучении тематических вопросов можно найти определенные минусы. Электромагнитный поток в цельном сердечнике трансформатора способен увеличить энергетические потери. По этой причине соответствующие детали создают из комплекта пластин, покрытых слоем диэлектрика. Эти элементы соединяют изолированным стержнем.

Вихри и скин-эффект

При определенном расположении рабочего тела и генератора электромагнитных волн токи на поверхности становятся сильнее, чем в глубине. Эту особенность (скин эффект) учитывают при создании специальных покрытий.

Принципы вихревых токов

Для детального изучения процессов можно рассмотреть действие полей при подключении к источнику типовой катушки индукции. Переменный ток в проводнике образует силовые линии поля. Напряженность создает разницу потенциалов в соседних петлях. Движение электронов формирует вихревые токи. Они движутся по траекториям наименьшего сопротивления, которое изменяется при наличии в изделиях примесей, трещин, полостей и других дефектов.

Закон Ома

Вихревые токи – это направленное движение электронов в проводнике. Поэтому рассматриваемые явления вполне могут быть описаны базовыми физическими формулами и определениями.

Читать еще: Браширование древесины что это такое?

Сила тока рассчитывается по закону Ома:

I = (-1/R) * (dФ/dt), где:

R – электрическое сопротивление;
Ф – магнитный поток;
dt – интервал времени.

Понятно, что для практических вычислений сложнее всего выяснить значение проводимости. Кроме отмеченных выше неравномерностей пути прохождения тока (различия проводника), траектория меняется под воздействием переменного поля.

Индуктивность

Следует подчеркнуть проницаемость проводника силовыми линиями электромагнитного поля. Такое воздействие при увеличении тока источника питания интенсифицирует вихревые эффекты в контрольном образце, установленном на небольшом расстоянии. Амплитуда наведенных токов и фаза определяются нагрузкой и проводимостью катушки индукции. Как и в предыдущем примере, разрывы и другие дефекты проводящего участка оказывают существенное влияние на рабочие электрические характеристики конструкции.

Магнитные поля

Зависимость от параметров материалов показана на рисунке. Цифрами отмечены:

пара или диамагнетики;
ферриты;
железо.

Интересно. Взаимное воздействие оказывают магнитные поля, созданные катушкой и вихревыми процессами.

Дефектоскопия

Рассмотренные недостатки можно преобразовать в достоинства. По изменению вихревых токов определяют наличие дефектов при сканировании контрольных образцов. При создании измерительных приборов учитывают следующие факторы:

проводимость определяет силу и путь прохождения токов;
ровные поверхности исследовать проще;
вихревые процессы активизируется при уменьшении рабочей области.

Обнаружение контура дефектоскопом

С учетом целевого назначения корректируют конструкцию и размещение датчиков. Как правило, катушку устанавливают ближе к месту измерения. Корректируют форму изделия для лучшего соответствия объекту обследования.

Уменьшение вихревых токов

Чтобы успешно бороться с негативными проявлениями вихревых эффектов в электроэнергетике и других областях, пользуются отмеченными особенностями. В частности, увеличивают сопротивление проводников добавлением кремниевых и других присадок. Наборы из пластин размещают параллельно вектору магнитного потока. Обеспечивают надежную изоляцию элементов конструкции.

Полезное и негативное воздействие

Почему явление может применяться для решения практических задач, показано выше на конкретных примерах. Однако следует помнить о потерях, которые способны провоцировать вихревые токи. Для исключения ошибок необходимо тщательно проверять конструкторский расчет. Обязательно нужно оценить степень влияния переменного магнитного поля на проводящие материалы.

Видео

Вихревые токи

Детали из металла у автомобиля или разнообразных электрических устройствах, имеют способность двигаться в магнитном поле и пересекаться с силовыми линиями. Благодаря этому образовывается самоиндукция. Предлагаем рассмотреть аномальные вихревые токи фуко, потоки воздуха, их определение, применение, влияние и как уменьшить потери на вихревые токи в трансформаторе.

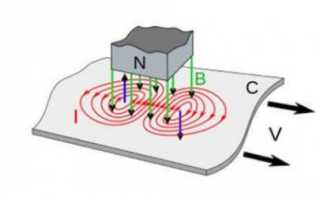

Из закона Фарадея следует, что изменение магнитного потока производит индуцированное электрическое поле даже в пустом пространстве.

Если металлическая пластина вставляется в это пространство, индуцированное электрическое поле приводит к появлению электрического тока в металле. Эти индуцированные токи называются вихревые токи.

Фото: Вихревые токи

Токи Фуко – это потоки, индукция которых проводится в проводящих частях разнообразных электрических приборах и машинах, блуждающие токи Фуко особенно опасны для пропуска воды или газов, т.к. их направление невозможно контролировать в принципе.

Если индуцированные встречные токи создаются изменяющимся магнитным полем, то токи вихревые будут перпендикулярны к магнитному полю, и их движение будет производиться по кругу, если данное поле однородно. Эти индуцированные электрические поля очень сильно отличаются от электростатических электрических полей точечных зарядов.

Практическое применение вихревых токов

Схема: вихревые токи

Видео: вихревые токи Фуко

Вихри и скин-эффект

В том случае, когда возникают очень сильные вихревые токи (при высокочастотном токе), в телах плотность тока становится значительно меньше, чем на их поверхностях. Это так называемый скин эффект, его методы используются для создания специальных покрытий для проводов и в трубах, которые разрабатываются специально для вихре-токов и тестируются в экстремальных условиях.

Это доказал еще ученый Эккерт, который исследовали ЭДС и трансформаторные установки.

Схема индукционного нагрева

Принципы вихревых токов

Катушка из медной проволоки является распространенным методом для воспроизведения индукции вихревых токов. Переменный ток, проходящий через катушку, создает магнитное поле внутри и вокруг катушки. Магнитные поля образуют линии вокруг провода и соединяются, образуя более крупные петли. Если ток увеличивается в одной петле, магнитное поле будет расширяться через некоторые или все из петель проволоки, которые находятся в непосредственной близости. Это наводит напряжение в соседних петлях гистерезис, и вызывает поток электронов или вихревые токи, в электропроводящем материале. Любой дефект в материале, включая изменения в толщине стенки, трещин, и прочих разрывов, может изменить поток вихревых токов.

Закон Ома

Закон Ома является одним из самых основных формул для определения электрического потока. Напряжение, деленное на сопротивление, Ом, определяет электрический ток, в амперах. Нужно помнить, что формулы для расчета токов не существует, необходимо пользоваться примерами расчета магнитного поля.

Индуктивность

Переменный ток, проходящий через катушку, создает магнитное поле внутри и вокруг катушки. С увеличением тока, катушка индуцирует циркуляцию (вихревых) потоков в проводящем материале, расположенном рядом с катушкой. Амплитуда и фаза вихревых токов будет меняться в зависимости от загрузки катушки и ее сопротивления. Если поверхность или под поверхностью возникнет разрыв в электропроводном материале, поток вихревых токов будет прерван. Для его налаживания и контроля существуют специальные приборы с разной частотой каналов.

Магнитные поля

На фото показано, как вихревые электрические токи образуют магнитное поле в катушке. Катушки, в свою очередь, образуют вихревые токи в электропроводном материале, а также создавают свои собственные магнитные поля.

Магнитное поле вихревых токов

Дефектоскопия

Изменение напряжения на катушке будет влиять на материал, сканирование и исследование вихревых токов позволяет производить прибор для измерения поверхностных и подповерхностных разрывов. Несколько факторов будут влиять на то, какие недостатки могут быть обнаружены:

Проводимость материала оказывает значительное воздействие на пути следования вихревых токов;
Проницаемость проводящего материала также имеет огромное влияние из-за его способности быть намагниченным. Плоскую поверхность гораздо легче сканировать, чем неровную.
Глубина проникновения имеет очень большое значение в контроле вихретоков. Поверхность трещины гораздо легче обнаружить, чем суб-поверхностного дефекта.
Это же касается и площади поверхности. Чем меньше площадь – тем быстрее происходит образование вихревых токов.

Обнаружение контура дефектоскопом

Существуют сотни стандартных и специальных зондов, которые производятся для конкретных типов поверхностей и контуров. Края, канавки, контуры, и толщина металла вносят свой вклад в успех или провал испытаний. Катушка, которая расположена слишком близко к поверхности проводящего материала будет иметь наилучшие шансы на обнаружение разрывов. Для сложных контуров катушка вставляется в специальной блок и прикрепляется к арматуре, что позволяет пройти ток через неё и проконтролировать его состояние. Многие устройства требуют специальных формованных изделий зонда и катушки, чтобы приспособиться к неправильной форме детали. Катушка также может иметь специальную (универсальную) форму, чтобы соответствовать конструкции детали.

Уменьшаем вихревые токи

Для того чтобы уменьшить вихревые токи катушек индуктивности нужно увеличить сопротивление в этих механизмах. В частности рекомендуется использовать лицендрат и изолированные провода.
